防雷接地系统

机房防雷接地保护系统一、为什么需要机房防雷接地保护系统？机房作为存放各种计算机设备和网络设备的地方，每天都在承载着巨大的数据量的传输和处理，任何瞬间断电和设备静电甚至闪电，都会对设备造成巨大的损失，损失不仅仅是经济上的，更会带来业务系统上的停摆瘫痪等问题。

因此，机房安全防护对于整个企业的发展是至关重要的，其中机房防雷接地保护系统是机房安全防护的重要环节。

二、什么是机房防雷接地保护系统？机房防雷接地保护系统是一种对机房进行综合安全防护的系统，其中包括了机房的接闪电击、浪涌电流、静电干扰和电磁辐射等多种不同的保护机制，该系统可以保证机房内的各个设备的安全稳定运行，同时可以防止由于雷电击中机房导致的火灾或人员伤亡等意外。

机房防雷接地保护系统主要包括两个部分：1.机房防雷保护系统机房防雷保护系统是指安装在机房内的防雷设备，能有效地吸收软硬件的雷击干扰，保护各种设备免受雷电影响。

该系统的主要功能包括：•防止雷电击中机房当发生雷电击中机房时，该设备能迅速地被吸收并转移电能，使其对机房产生的影响降到了最小。

•放电治理机房防雷保护系统还可以治理机房内的静电、漏电等因素，在设备内部累积的静电及周围环境中的漏电等问题上起到了非常好的保护作用。

•干扰抑制在高频电路和信号线中，线路相互干扰也是非常常见的，通过机房防雷保护系统的干扰抑制功能，可以大大减少互相干扰产生的问题。

2.机房接地保护系统机房接地保护系统是指机房内防雷设备的接地装置，能将机房内所有电器设备接地，防止电流绕路引起的电漏电流问题，保障工作安全。

机房接地保护系统的功能主要体现在以下几个方面：•保机房设备的电源安全机房内的设备由于电池的原因无权限于接地保护，使用机房接地保护系统可以保护机房内所有电器设备的电源安全。

•防止接地电磁干扰机房中设备数量众多，且部分设备与其他设备共用电源线，如果不进行接地保护，将可能会对周围设备产生电磁干扰，非常影响机房设备的运行。

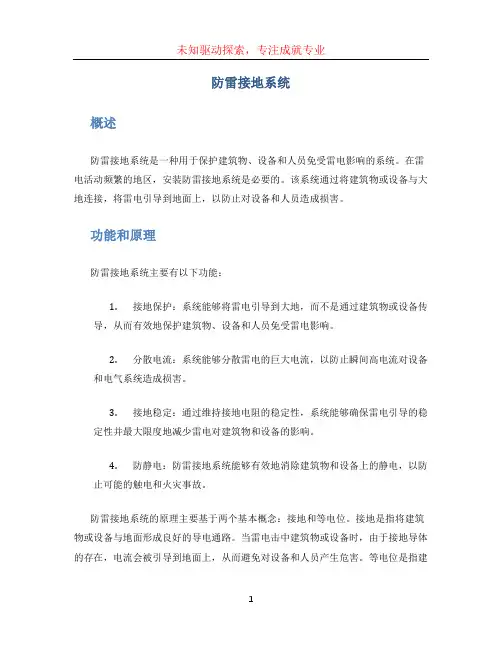

防雷接地系统概述防雷接地系统是一种用于保护建筑物、设备和人员免受雷电影响的系统。

在雷电活动频繁的地区，安装防雷接地系统是必要的。

该系统通过将建筑物或设备与大地连接，将雷电引导到地面上，以防止对设备和人员造成损害。

功能和原理防雷接地系统主要有以下功能：1.接地保护：系统能够将雷电引导到大地，而不是通过建筑物或设备传导，从而有效地保护建筑物、设备和人员免受雷电影响。

2.分散电流：系统能够分散雷电的巨大电流，以防止瞬间高电流对设备和电气系统造成损害。

3.接地稳定：通过维持接地电阻的稳定性，系统能够确保雷电引导的稳定性并最大限度地减少雷电对建筑物和设备的影响。

4.防静电：防雷接地系统能够有效地消除建筑物和设备上的静电，以防止可能的触电和火灾事故。

防雷接地系统的原理主要基于两个基本概念：接地和等电位。

接地是指将建筑物或设备与地面形成良好的导电通路。

当雷电击中建筑物或设备时，由于接地导体的存在，电流会被引导到地面上，从而避免对设备和人员产生危害。

等电位是指建筑物或设备上的所有金属部件通过导体相互连接，形成相同的电位，以确保电流能够平均分布。

这样可以防止由于电流不均匀分布而导致的设备损坏。

防雷接地系统的组成防雷接地系统主要由以下几个部分组成：1.接地体：接地体是接地系统的核心组成部分，它与建筑物或设备连接，并将雷电引导到地下。

常见的接地体包括接地网、接地极和接地带等。

接地体的选择取决于具体的应用环境和工程要求。

2.接地导体：接地导体用于将接地体与需要保护的建筑物或设备连接起来，以建立导电通路。

常见的接地导体包括接地线、接地棒和接地网等。

3.接地电阻：接地电阻用于控制接地系统的接地阻抗，以确保接地系统的稳定性。

不同的应用环境和工程要求需要不同的接地电阻值。

4.接地测试设备：接地测试设备用于测量接地系统的接地电阻和接地阻抗。

常见的测试设备包括接地电阻测试仪和接地阻抗测试仪等。

5.引下线：引下线是用于将雷电引导到地下的导线。

防雷接地系统的施工规范和保护措施概述防雷接地系统是指为了减少雷电对建筑物及其设备的危害而采取的一系列接地措施。

本文将介绍防雷接地系统的施工规范和保护措施，以确保系统的可靠性和安全性。

一、施工规范1. 设计准则在进行防雷接地系统的施工前，必须进行系统的设计。

设计应根据建筑物的特点、所处地区的雷电活动频率、建筑物所安装的设备类型等因素进行综合考虑，并符合相关的国家标准和规范。

2. 材料选择防雷接地系统中使用的材料必须符合相关的标准和规范，并且具有良好的导电性能和耐候性能。

铜材常常被用作接地体的主要材料，因为它具有良好的导电性和耐腐蚀性。

3. 接地体布置接地体的布置应符合设计要求。

一般而言，接地体应与建筑物的金属结构相连，以形成一个连续的接地网络。

接地体的数量和布置应根据建筑物的大小和形状以及所需的防雷能力进行确定。

4. 接地电阻测试在施工完成后，必须进行接地电阻测试以确保接地系统的质量。

测试应符合相关的标准和规范，并且使用合适的测试设备和方法。

如果接地电阻超过了设计要求，则必须采取相应的措施予以改进。

二、保护措施1. 防雷装置的设置防雷接地系统中常常需要设置防雷装置，以防止雷电对建筑物和设备的直接影响。

防雷装置应根据建筑物的特点和需求进行选择和设置，例如铁塔、避雷针等。

2. 维护管理为了保持接地系统的良好性能，必须进行定期的维护管理工作。

这包括对接地体和接地线路的检查，及时修复受损部分，清除接地体周围的杂物以确保导电性能等。

3. 增强对地的连接为了进一步提高接地系统的效果，可以采取增强对地的连接措施。

例如，可以增加接地体的数量或者扩大接地体的面积，以降低接地电阻，提高接地效果。

4. 教育培训对于使用防雷接地系统的人员，必须进行相关的教育培训，使其了解系统的作用和使用方法，并掌握相应的安全操作规程。

只有这样，才能更好地保护建筑物和设备，减少雷电对其造成的危害。

结论防雷接地系统的施工规范和保护措施是确保系统可靠性和安全性的重要环节。

对防雷接地的接地要求是什么接地系统是指用来保护人们免受雷击伤害的设备或装置，能将雷电击中的电流引入地下，从而消散掉。

防雷接地系统的设计与安装至关重要，不仅要确保人身安全，还需要减少设备受到雷击的损害。

因此，对防雷接地的要求非常严格。

首先，防雷接地系统需要满足以下基本要求：1.合理布置：接地系统的设计需要合理布置，确保各个设备和设施之间有良好的接地连接，形成一个整体的接地网。

2.低阻抗：接地系统的电阻需要足够低，以确保雷电能够迅速、稳定地引入地下，减少设备受到雷击的可能性。

3.绝缘良好：接地系统需要保持良好的绝缘状况，防止接地线与其他设备或地下管道之间发生不必要的电接触。

4.安全可靠：接地系统需要经过认证，并且应定期检查和维护，以确保其安全性能长期稳定可靠。

其次，根据不同场所的特点以及使用目的，防雷接地系统的要求也会有所不同。

以下是一些具体情况下的防雷接地要求：1.住宅区或商业区：对于住宅区或商业区的防雷接地系统，一般要求地下接地体的埋置深度达到1.5米以上，并且需要与建筑物的主体构件连接，以确保接地体能够迅速、有效地将雷电引入地下。

2.工业区：对于工业区的防雷接地系统，要求地下接地体的埋置深度达到2米以上，并且需要增加接地电极的数量，以确保地下接地网的连接更加均匀稳定。

3.高层建筑：对于高层建筑，由于其高度较大，相对来说更容易成为雷电的撞击目标。

因此，防雷接地系统要求地下接地体具备良好的导电性和机械强度，以确保高层建筑在遭受雷击时能够有效地分散电流。

4.露天场所：对于露天场所，由于没有建筑物的阻挡，雷击的风险较大，因此对接地系统的要求也相对较高。

一般要求地下接地网覆盖范围广，接地电阻较低，并增设接地针等附加装置，以提高接地系统的防护能力。

总之，对防雷接地的要求主要包括合理布置、低阻抗、良好绝缘和安全可靠等方面。

此外，根据不同场所的特点以及使用目的的不同，防雷接地系统还会有一些额外的要求。

在设计和安装接地系统时，需要考虑到具体的场所要求，并遵守相关的标准和规范，以确保接地系统的安全性能和可靠性。

建筑物防雷与接地系统设计对于建筑物而言，防雷与接地系统的设计是非常重要的一部分，它能够保障建筑物免受雷击和电磁干扰。

本文将介绍建筑物防雷与接地系统设计的基本原则、步骤以及一些常用的技术和材料。

一、防雷与接地系统设计的基本原则1.综合考虑周边环境在进行防雷与接地系统设计时，需要综合考虑周边环境的因素，包括建筑物所处地理位置、气候条件、土壤情况等。

不同地区的自然环境差异较大，因此需要根据实际情况进行合理的防雷系统设计。

2.合理选择防雷措施根据建筑物的用途和特点，选择适当的防雷措施。

常见的防雷措施包括避雷针、避雷带、接地网等。

不同的防雷措施具有不同的特点和适用范围，需要根据具体情况进行选择。

3.合理布置接地系统接地系统是建筑物防雷设计中至关重要的一部分，它能够将雷击电流传导到地下，保护建筑物和人身安全。

因此，在接地系统的设计中，需要合理布置接地体和接地网，确保接地电阻达到规定的要求。

二、防雷与接地系统设计的步骤1.调查与分析首先，需要对建筑物周围的雷击情况、地质条件以及建筑物的用途进行调查与分析。

通过收集和分析相关数据，可以为后续的设计提供依据。

2.确定防雷措施根据建筑物的用途和特点，选择合适的防雷措施。

比如，在高层建筑中可以采用避雷针作为防雷装置，在工业厂房中可以采用避雷带等。

3.设计接地系统根据实际情况，设计合理的接地系统。

需要考虑接地体的数量、位置以及合理布置接地网等因素，确保接地电阻达到要求。

4.施工与检测根据设计方案进行施工，并在施工完成后进行接地系统的检测。

通过测试接地电阻等参数，验证接地系统的质量和可靠性。

三、常用的技术和材料1.避雷针避雷针是常见的防雷措施之一，它能够吸引和接收雷电，将雷击电流传导到地下。

避雷针通常由导体材料制成，比如铜或铝。

2.避雷带避雷带通常安装在建筑物的周围，能够将雷击电流引导到地下，起到保护建筑物的作用。

避雷带通常由导体材料制成，比如铜带或铝带。

3.接地体接地体是接地系统中的重要组成部分，它能够将雷击电流传导到地下。

防雷接地系统名词解释
1. 防雷接地系统：防雷接地系统是一个独立的电气安装，其目的是保护建筑物，设备和人员免受闪电和电弧等雷击事故的危害。

它通常包括防雷接地杆、阴极保护装置、避雷器以及适当的连接回路。

通过将可能出现闪电或其他电流事故的对象连接到大地上，以使它们
不受危害。

2. 防雷针：防雷针是一种钢制尖端装置，它使得在低压供电或高压供电中连接到大地上时
能够被正确地安装。

该设备为杆体部分有一个尖端，并且有一个或多个弹簧固定装置，将该尖端底座固定。

当杆体被正确地安装时，尖端会逐步向大地下方伸出，从而保证杆体能够充分有效地连接大地。

3. 护套：护套是一种包裹性的覆盖物，用于将单根金属材料覆盖并保护它不受天气、泄露、老化、气候变化或其他原因的影响。

常见的材料有橡胶、橡胶改性树脂、氟橡胶树脂、乙
丙橡胶树脂、PVC树脂、PVDF树脂和Teflon树脂。

防雷接地摘要防雷接地是一项重要的安全措施，可帮助保护建筑物和设备免受雷击的损坏。

本文将对防雷接地的概念、原理、常见接地系统和安装要点进行详细介绍，并提供一些实用的防雷接地建议。

引言雷电是一种非常强大且危险的自然现象，每年都会导致许多人员伤亡和财产损失。

对于建筑物和设备来说，防雷接地是一项重要的安全措施，可以提供有效的电流路径，将雷电引导到地下，以保护建筑物和设备的安全。

一、防雷接地的概念和原理防雷接地是指将建筑物或设备与地面之间建立良好的电气连接，使雷电能够安全地通过地面释放。

其原理基于电荷平衡的原则，当雷电击中建筑物或设备时，通过接地系统将电荷导入地下，从而减少雷击所带来的危害。

二、常见的防雷接地系统1. 独立接地系统独立接地系统是一种常见且简单的接地系统，它使用与建筑物或设备完全分开的接地电极。

这些接地电极通常是埋入地面并通过导线与建筑物或设备连接。

独立接地系统能够提供良好的地面连接，并将雷电的能量有效地释放到地下。

2. 组合接地系统组合接地系统结合了不同类型的接地电极，例如接地棒、接地网和接地板。

这种系统可以通过多种方式提供更好的接地效果。

组合接地系统在一些特定的建筑和设备中被广泛采用，以增强其防雷能力。

三、防雷接地的安装要点1. 合理的接地电极布置接地电极的布置对于防雷接地的效果至关重要。

接地电极应该均匀地分布在建筑物周围，并尽可能远离可燃物和易燃物。

同时，接地电极要确保与建筑物或设备之间有良好的电气连接，以提供稳定的接地路径。

2. 适当的接地电阻接地电阻是衡量接地系统性能的重要指标之一。

合理的接地电阻可以有效地降低雷击对建筑物和设备的损害。

接地电阻的大小受到多种因素的影响，包括接地电极的数量和布置、土壤的电阻性质等。

在设计和安装防雷接地系统时，应根据实际情况选择适当的接地电极和土壤处理方法，以实现良好的接地效果。

3. 接地系统维护和检测一旦防雷接地系统安装完成，定期的维护和检测工作是必不可少的。

防雷接地系统1．接地系统接地是避雷技术最重要的环节，不管是直击雷、感应雷、或其他形式的雷，最终都是把雷电流送入大地。

因此，没有合理而良好的接地装置是不能可靠地避雷的。

接地电阻越小，散流就越快，被雷击物体高电位保持时间就越短，危险性就越小。

对于计算机场地的接地电阻要求≤4欧姆，并且采取共用接地的方法将避雷接地、电器安全接地、交流地、直流地统一为一个接地装置。

如有特殊要求设置独立地，则应在两地网间用地极保护器连接，这样，两地网之间平时是独立的，防止干扰，当雷电流来到时两地网间通过地极保护器瞬间连通，形成等电位连接。

防雷工程的一个重要的方面是接地以及引下线路的布线工程，整个工程的防雷效果甚至防雷器件是不是起作用都取决于此，所以应该认真的系统的研究。

电力、电子设备的接地，是保障设备安全、操作人员安全和设备正常运行的必要措施。

可以认为，凡是与电网连接的所有仪器设备都应当接地；凡是电力需要到达的地方，就是接地工程需要作到的地方。

由此可以我们知道，接地工程的广泛性和重要性。

一方面，随着时代的进步，强功能高价值设备的广泛使用，要求提供更加可靠的接地保护；另一方面，微电子技术的推广，使得现代设备要求更低的接地电阻，还往往需要抗干扰。

实践要求有更加系统的接地理论来对工程实际进行指导。

根据近年来的设计施工经验认为：a)接地连接方式和接地参数并重；b)以减小或消除同系统中不同性质的接地（如防雷地、工作地、外壳接地、静电地、信号地等）之间的电位差为目的，选用适当的布线方式；c)根据地网所在地的接地电阻、土层分布等地质情况，尽量进行准确设计；接地就是让已经纳入防雷系统的闪电能量泄放入大地，良好的接地才能有效地降低引下线上的电压,避免发生反击。

过去有些规范要求电子设备单独接地，目的是防止电网中杂散电流或暂态电流干扰设备的正常工作。

90年代以前，部队的通信导航装备以电子管器件为主，采用模拟通信方式，模拟通信对干扰特别敏感，为了抗干扰，所以都采取电源与通信接地分开的办法。

防雷接地介绍防雷接地是受到雷电袭击（直击、感应或线路引入）时，为防止造成损害的接地系统。

常有信号（弱电）防雷地和电源（强电）防雷地之分，区分的原因不仅仅是因为要求接地电阻不同，而且在工程实践中信号防雷地常附在信号独立地上，和电源防雷地分开建设。

防雷接地作为防雷措施的一部分，其作用是把雷电流引入大地。

建筑物和电气设备的防雷主要是用避雷器(包括避雷针、避雷带、避雷网和消雷装置等)的一端与被保护设备相接，另一端连接地装置，当发生直击雷时，避雷器将雷电引向自身，雷电流经过其引下线和接地装置进入大地。

此外，由于雷电引起静电感应副效应，为了防止造成间接损害，如房屋起火或触电等，通常也要将建筑物内的金属设备、金属管道和钢筋结构等接地；雷电波会沿着低压架空线、电视天线侵入房屋，引起屋内电工设备的绝缘击穿，从而造成火灾或人身触电伤亡事故，所以还要将线路上和进屋前的绝缘瓷瓶铁脚接地。

防雷接地系统包含多个部分，以下做详细介绍：1.工厂防雷：整体结构防雷，就是主厂房防雷。

主要基础打接地极、接地带，形成一个接地网，接地电阻小于10欧。

再与主厂房的钢筋或钢构的主体连接。

水泥混凝土屋顶接避雷带或避雷针，墙外地面还得留有接地测试点，钢构应用镀锌扁铁作直接引到屋顶。

2.供电系统接地：分为保护接地和工作点接地。

保护接地是带电设备外壳接地；工作点接地指零线接地，接地网做法与避雷接地方式一样，接地电阻小于4欧。

如达不到要求，则应加接地极，条件不好的，应加电解物及（或）更换土壤。

工作接地和保护接地在配电室独立引出，系统可并为一个。

工作方式，如地线和零线分开，也可合为一引到用电系统（或设备）。

接地系统须重复接地。

交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。

工作接地主要指的是变压器中性点或中性线（N 线）接地。

N线必须用铜芯绝缘线。

在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。

必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接。

防雷接地系统调试方案1. 引言防雷接地系统是指用于保护建筑物及其设备免受雷击伤害的一种系统。

在设计和施工完成后，需要对防雷接地系统进行调试，以确保其正常工作。

本文档将介绍如何进行防雷接地系统的调试，以确保其达到设计要求并能够有效防护建筑物及其设备。

2. 调试准备工作在进行防雷接地系统调试之前，需要进行一些准备工作，包括： - 确保施工完成并符合相关设计要求 - 准备调试所需的工具和设备 - 确保安全措施已经到位，包括佩戴防护用具等3. 调试步骤3.1 测试接地电阻防雷接地系统的一个重要指标是接地电阻，它表示接地系统对雷电电流的导通能力。

测试接地电阻的步骤如下： 1. 使用万用表或接地电阻测试仪选择合适的测量范围。

2. 将测试仪的两个测试针插入接地系统的接地装置上，并确保良好接触。

3. 读取测试仪上的接地电阻数值，并与设计要求进行对比。

3.2 进行接地系统连通性测试接地系统的连通性测试是保证接地系统各部分的连通性的重要步骤。

测试步骤如下： 1. 借助导线连接测试仪与接地系统的各个接地装置。

2. 以一定的电流或电压值注入接地系统，观察接地装置上是否有电流或电压表现。

3. 确保接地装置之间的连通性，以及与接地系统之间的连通性。

3.3 进行防雷设备的检查防雷接地系统涉及到各种防雷设备，如避雷针、避雷网等。

在调试过程中，需要对这些设备进行检查。

检查步骤如下： 1. 检查避雷针的安装是否符合设计要求，避雷针是否与接地系统连接良好。

2. 检查避雷网的安装是否符合设计要求，避雷网的接地装置是否与接地系统连接良好。

3. 检查其他防雷设备的安装情况，并确保其与接地系统的连通性良好。

3.4 测试接地系统的抗雷击能力接地系统的抗雷击能力是一个重要的指标，需要通过特定的测试方法进行测试。

测试方法如下： 1. 借助专用的雷击发生器模拟真实的雷击过程。

2. 将模拟雷击信号注入接地系统，观察接地系统的表现。

3. 根据测试结果评估接地系统的抗雷击能力，是否满足设计要求。

机房防雷接地系统介绍机房防雷接地系统是为了保护机房内的设备免受雷击和电磁干扰的影响，同时确保电流能够有效地通过接地系统释放。

以下是机房防雷接地系统的一般介绍：1.接地网：机房防雷接地系统的核心是接地网。

接地网是一种通过埋设导体或接地电极将电流引入地下，确保电流能够有效地散去的系统。

接地网的设计需要考虑机房的尺寸、设备类型以及周围环境。

2.接地电极：接地电极是接地系统的组成部分之一，通常埋设在地下。

它们可以是金属材料，如铜或铝，以提供低电阻的接地路径。

接地电极的数量和深度可能取决于机房的规模和雷击频率。

3.避雷针：机房外部可能会安装避雷针，以吸引雷电，并通过连接到接地系统的方式将电流引入地下。

避雷针的设置需要根据机房所在地区的雷电活动水平进行考虑。

4.雷电防护装置：在机房内，可能会安装雷电防护装置，用于防止雷电冲击设备。

这些装置可以包括避雷器、雷电保护器等，用于吸收、隔离或引导雷电电流，减小对设备的影响。

5.接地导线：机房内的设备和电气系统需要连接到接地系统。

使用适当尺寸和导电性能良好的接地导线，确保设备能够迅速、有效地与接地系统连接。

6.接地测试：定期进行接地系统测试是确保其有效性的重要步骤。

通过测量接地电阻，可以评估接地系统的性能，并采取必要的措施来改进或修复。

7.电磁干扰屏蔽：除了防雷，防雷接地系统也可以用于减少电磁干扰。

合适的屏蔽措施，如金属屏蔽罩或屏蔽导线，有助于减小外部电磁干扰对机房设备的影响。

机房防雷接地系统的设计需要符合国家和地区的相关标准和规范。

通过合理的设计和定期的维护，可以有效地保护机房内的设备免受雷击和电磁干扰的损害。

机房防雷和接地系统引言在现代社会中，机房扮演着极其重要的角色，往往承载着大量的计算设备和数据信息。

由于机房内部设备的高激电流和静电电荷的积累，机房可能成为雷击和电击的高风险区域。

因此，机房的防雷和接地系统设计至关重要。

本文将探讨机房防雷和接地系统的重要性，并介绍一些常见的防雷和接地系统设计方案。

机房防雷系统雷击风险和危害雷击是指雷电将大量的电荷引至地面或建筑物，导致电压和电流骤增的现象。

在机房中发生雷击可能会对设备造成不可逆的损害，例如电压冲击可能会烧毁电路板、破坏硬件设备，甚至导致机房火灾等严重后果。

防雷系统设计要点为了保护机房设备免受雷击的损害，以下是一些常见的防雷系统设计要点：1.接闪器的安装：接闪器是防雷系统中的重要组成部分，它能够将雷电引入地下，保护机房内的设备。

接闪器应该按照规范和标准安装，以确保其有效性。

2.避雷针的设置：避雷针能够有效地分散雷电的电荷，减少雷击的可能性。

在机房周围和顶部设置避雷针，可以减少机房受到雷击的风险。

3.防雷接地系统：机房的防雷接地系统是非常关键的组成部分，它能够将雷电引入地面。

良好的接地系统将有效消耗雷电的能量，降低对机房设备的影响。

机房接地系统接地的重要性接地是一种重要的安全措施，可以将不需要的电荷引导到地面，确保设备和人员的安全。

在机房中，接地系统起到连接设备和大地的桥梁作用。

如果设备没有正确接地，可能会导致电流过载、电子设备故障以及触电等潜在危险。

接地系统设计要点以下是机房接地系统设计的一些要点：1.良好的接地电阻：接地电阻是指接地系统中的电阻，它应该经过精心设计和计算，以确保接地系统的质量。

接地电阻过大可能会导致电流不畅，增加电气故障的风险。

2.接地导线的材料选择：在设计接地系统时，选择良好的导线材料非常重要。

铜和铜包铝都是常用的导线材料，它们具有良好的导电性和抗腐蚀性能。

3.接地系统的布局：接地系统的布局应该合理，确保接地点均匀分布，并与所有设备和电路正确连接。

防雷接地系统安装本工程接地系统采用TN-S系统，PE线与N线严格分开；本建筑物年雷击次数0.09，属于二类防雷建筑物，按二类防雷要求进行防雷设计。

（一）、本工程对防雷接地要求1、220/380V接地系统采用TN-S系统，PE线与N线严格分开，凡是在正常情况下不带电的电气设备的金属外壳、电缆桥架、配线钢管等均应可靠接地。

2、本工程防雷与电气接地采用共用接地装置，以建筑物、构筑物的金属体、构造钢筋和基础钢筋及预埋水平接地体作为接地体，其接地电阻＜1欧姆。

3、建筑物作总等电位联结，将所有进出建筑物的金属管道、金属构件、接地干线等与附近预留的接地钢板做等电位连接。

4、在电气竖井、管道间及主要机电设备机房内柱头处或剪力墙处均预留有钢板，此钢板与柱头内或剪力墙内主筋可靠焊接，在竖井及机房内设等电位联结干线，此干线与预埋钢管可靠焊接，各种金属管道、设备外壳、电梯轨道等均与此干线可靠联接，通长穿越楼层的金属管线、接地干线、电梯导轨等应在上下两端利用接地预埋板就就近做重复接地，干线采用 -25×4镀锌扁钢，沿墙敷设，过门及非沿墙处埋地敷设。

5、洗浴室、病房卫生间及有洗浴的卫生间均需作局部等电位联结，在洗脸台下方设等电位端子箱，此箱与结构体内钢筋可靠焊接，具体做法见“02D501-2”图册。

6、在电气竖井的一般照明总箱和应急照明配电箱的进线开关处装设防止电气火灾的漏电监控系统。

7、UPS不间断电源输出端的N线作重复接地，与电源的PE线可靠连接。

（二）、防雷接地系统施工流程根据本工程的特点，拟采用以下的施工流程：1、施工技术要求所有作为引下线的主筋，须用油漆作好标记，并在图中所示位置作好测试点，测试点的具体作法为：用一根φ12钢筋与防雷引下线焊接后，在室外地面以下15cm处引出50cm，并设接地井加以保护。

为增强导电的可靠性，凡用作接地装置，引下线的结构钢筋及外引测试点、接地点，在接驳处均应电焊，具体作法如下图所示(注：d为结构钢筋的直径，L 为焊接长度，要求L≥6d)。

防雷接地系统布置方案【防雷接地系统布置方案】一、方案概述防雷接地系统是一种重要的安全设施，能有效地排除雷电对建筑物及设备的危害，保护人身安全和设备正常运行。

本文将详细介绍防雷接地系统布置方案。

二、系统布置原则1.遵循规范：根据国家相关标准和规范，合理布置防雷接地系统。

2.整体联通：确保各个接地装置之间有连通导线，形成良好的接地网。

3.与建筑物接地网相连：将防雷接地系统与建筑物的接地网相连接，使其成为整体。

三、系统布置步骤1.确定接地装置位置：根据建筑物的结构和特点，选择合适的位置布置接地装置。

通常，接地装置应设置在建筑物周围，并与建筑物的金属结构相连。

2.设计接地网：将所有接地装置通过导线连接成一个完整的接地网。

导线应符合规范要求，采用耐腐蚀、导电性能良好的材料。

3.选择适当的接地装置：根据不同需求选择适当的接地装置，如垂直接地极、水平接地极、接地网等。

其中，垂直接地极适用于土壤电阻较高的场所，水平接地极适用于土壤电阻较低的场所。

4.绝缘防护：在接地系统中，应设置绝缘阻抗，以确保系统的稳定性和安全性。

绝缘阻抗通常由避雷针、避雷带等组成，能有效地防止高电压沿导线流入接地系统。

5.接地电阻测试：在完成接地系统布置后，对接地电阻进行测试，确保其符合国家标准和规范要求。

测试方法通常采用电阻测量仪进行。

四、施工注意事项1.地质勘察：在进行防雷接地系统施工前，需进行地质勘察，了解土壤情况和地下管线分布，以避免对地下设施造成损坏。

2.施工规范：按照规范要求进行施工，确保接地装置的稳固可靠性。

施工过程中需注意安全，严禁违章操作。

3.材料选择：选择符合规范要求的材料，确保其性能稳定可靠。

导线、接地装置等材料应经过合格检测和认证。

4.维护保养：定期对接地系统进行维护保养，检查导线连接是否良好，排除可能存在的隐患。

如发现问题，及时处理。

五、总结防雷接地系统布置方案是保障建筑物和设备安全的重要环节。

通过合理的布置和严格的施工，能够有效地防止雷电对设备的破坏，并保护人身安全。

防雷接地系统介绍一、防雷接地系统简介1 、外部防雷保护装置的组成：接闪器、引下线及接地网。

2、内部防雷保护装置的组成：等电位、电涌保护器等。

3、预防的对象：直击雷、侧击雷、雷电波侵入、雷电反击等。

前两者主要通过外部防雷保护装置实现，后两者主要通过内部防雷保护装置实现。

简图示意：防雷系统的一般施工工艺流程：二、施工流程实例解读1、基础接地网基础接地网主要是指地下室底板钢筋将所有引下线串联在一起，然后通过桩基础中的引下线导入大地的一种防护措施，实测接地电阻不大于1Ω。

（1）接地网必须与所有引下线用不小于Φ10的钢筋或圆钢连接，将所有的引下线串联在一起。

（2）接地网中如果钢筋采用绑扎，需将两搭接的钢筋进行焊接连接；交叉的钢筋连接采用不小于Φ10的钢筋或圆钢跨接连接；跨接钢筋弯曲半径不小于10d、特殊情况不小于6d。

（3）接地网焊接施工时，采用双面焊时，焊缝长度≥6d，单面焊接时焊接长度≥12d，所有焊缝必须饱满。

（4）预留强弱电井、电梯、各种机房的等电位接地点，采用40×4的镀锌扁钢。

接地网与引下线的串联连接，及其电梯强弱电井等电位的预留。

（每栋地面以上，必须留有2个以上的接地电阻测试点）接地网钢筋焊接：2、引下线（1）采用2根不小于Φ16（或4根小于Φ16且大于Φ10）的竖向钢筋与地梁钢筋、柱筋连接。

（2）跨接线采用不小于Φ10的圆钢焊接，双面焊接焊缝长度大于圆钢直径6d，单面焊大于12d，圆钢弯曲半径大于圆钢直径6d，并用油漆标记方便查找。

（3）主筋冷搭接处必须焊接、丝接必须跨接焊接，当主筋连接采用压力焊时其接头处可不焊跨接线及其它的焊接处理。

（4）一类到三类防雷建筑物引下线的间距分别不能超过12m、18m及25m。

3、等电位等电位主要包括总等电位联结（MEB）、辅助等电位联结（SEB）及局部等电位联结（LEB）。

（1）等电位联结端子板及联结线宜采用铜质材料，其截面积一定要符合规范要求。

高层建筑防雷接地系统在现代化的城市中，高层建筑如雨后春笋般拔地而起。

这些高耸的建筑不仅是城市的地标，也是人们生活和工作的重要场所。

然而，随着建筑高度的增加，雷电对其造成的威胁也日益增大。

因此，高层建筑防雷接地系统的设计、施工和维护就显得至关重要。

雷电是一种自然界中常见的放电现象，它蕴含着巨大的能量。

当雷电击中高层建筑时，可能会引发火灾、爆炸、设备损坏甚至人员伤亡等严重后果。

为了降低这些风险，防雷接地系统就像是一道坚固的防线，能够将雷电产生的电流安全地引入大地，从而保护建筑物及其内部的人员和设备。

高层建筑防雷接地系统主要由接闪器、引下线和接地装置三部分组成。

接闪器是防雷系统的第一道防线，它的作用是直接承受雷电的袭击，并将雷电电流引入引下线。

常见的接闪器有避雷针、避雷带和避雷网等。

避雷针通常安装在建筑物的顶部，通过尖端放电原理吸引雷电；避雷带则是沿着建筑物的屋脊、屋檐等部位敷设的金属带；避雷网则是由纵横交错的金属线组成的网格，覆盖在建筑物的表面。

在实际应用中，往往会根据建筑物的结构和特点，选择合适的接闪器类型或组合使用。

引下线是连接接闪器和接地装置的导线，它负责将接闪器接收到的雷电电流传导至接地装置。

引下线的数量和布置应根据建筑物的防雷类别、高度和面积等因素确定，以确保雷电电流能够迅速、均匀地分散导入地下。

引下线一般采用圆钢或扁钢等金属材料，其安装应保持牢固、平直，并与接闪器和接地装置可靠连接。

接地装置是防雷接地系统的最后一道关卡，它将雷电电流导入大地，从而消除雷电的危害。

接地装置通常由接地极和接地线组成。

接地极可以是金属棒、金属板或金属管等，深埋在地下；接地线则将接地极与引下线连接起来。

为了降低接地电阻，提高接地效果，接地装置的施工往往需要采用一些特殊的方法和材料，如增加接地极的数量、使用降阻剂等。

在设计高层建筑防雷接地系统时，需要考虑多方面的因素。

首先是建筑物的地理位置和气象条件。

不同地区的雷电活动频率和强度有所不同，因此需要根据当地的雷电参数进行针对性的设计。

防雷接地系统安装和测试防雷接地系统的安装和测试是确保建筑物或设备在雷电天气中能够有效防止闪电侵入并将电荷安全引入地下的重要措施。

下面将介绍安装和测试防雷接地系统的步骤和注意事项。

一、接地系统安装1. 确定接地系统位置：接地系统通常应安装在建筑物或设备周围开阔地面上，并远离可能造成干扰的电源线、通信线等。

2. 安装接地极：接地极是接地系统的主要组成部分。

挖掘洞穴并将接地极插入其中，确保接地极与地面充分接触。

常用的接地极有金属杆或铜板。

3. 连接导线：将接地极与建筑物或设备的金属结构相连接，使用导体电缆固定紧密，并确保连接良好。

二、接地系统测试1. 静态测试：静态测试主要是测试接地系统的电阻值。

在合适的测试点上使用万用表或地电阻测试仪，测量接地系统的电阻，确保其符合要求。

通常，地面电阻值应低于10欧姆。

2. 动态测试：动态测试是在雷电模拟条件下进行的，主要测试接地系统对于雷电冲击的响应能力。

通常采用雷电模拟器模拟雷电放电，并测量接地系统上出现的电压和电流变化。

测试时应有专业人员操作，确保安全。

3. 系统调试：安装和测试完成后，对接地系统进行系统调试。

通过检查接地极的安装和接线情况，确认系统工作正常，并进行必要的修正和调整。

三、注意事项1. 安全第一：接地系统安装和测试需要注意安全措施，确保施工人员和测试人员的人身安全。

2. 专业人员操作：接地系统安装和测试应由具备相关知识和经验的专业人员进行操作，以确保工作的准确性和有效性。

3. 符合规范：接地系统的安装和测试应符合相关电气和建筑规范标准，确保系统的质量和可靠性。

4. 定期检查维护：接地系统安装和测试完成后，应定期进行检查和维护，确保系统长期有效运行。

总结：防雷接地系统的安装和测试是确保建筑物或设备在雷电天气中能够有效防止闪电侵入的重要步骤。

在安装过程中，需要确定接地系统位置、安装接地极并连接导线。

测试过程中，应进行静态测试和动态测试，确保接地系统的电阻和响应能力符合要求。

防雷接地系统的工作原理
防雷接地系统是一种用于保护建筑物和设备免受雷击的重要装置。

它通过将建筑物或设备与地面牢固连接，在雷暴天气中有效地引导雷电流进入地下，从而保护了建筑物和设备的安全。

防雷接地系统通常由接闪器、导体和接地装置组成。

接闪器是防雷系统的核心部件，用于诱导、捕获和放电雷电。

导体负责将雷击电流引导到地面，而接地装置则用来将雷电流有效地分散到地下。

防雷接地系统的工作原理如下：
首先，接闪器起到了诱导和捕获雷电的作用。

它通常由金属材料制成，如铜或铝。

当雷暴来临时，雷电会在接闪器上首先形成放电通道。

接闪器的形状和高度都要经过精确计算，以确保能够吸引到雷电。

接着，导体起到了将雷击电流引导到地面的作用。

导体是一根具有良好导电性能的金属材料，通常是铜或铝。

它与接闪器连接，并沿着建筑物或设备表面铺设。

导体应该尽可能地接近建筑物或设备的外表面，以便在雷击时能够有效地引导雷电流。

最后，接地装置起到了将雷电流有效地分散到地下的作用。

接地装置通常由金属材料制成，如铜或铝。

它与导体连接，并通过埋入地下的金属线或金属板与地下
地层产生良好的接触。

接地装置将雷电流引导到地下，通过大面积接触，将电流分散并迅速消散，以确保建筑物和设备的安全。

总结起来，防雷接地系统的工作原理是将雷电流引导到地下，保护建筑物和设备免受雷击的损害。

这主要通过接闪器的诱导和捕获雷电，导体的引导雷光流，以及接地装置的分散和消散雷电流来实现。

防雷接地系统是建筑物和设备重要的保护装置，确保了人员生命安全和电气设备的正常工作。

一概述众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。

雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。

目前，世界上各种建筑、设施大多数仍在使用传统的避雷针防雷。

用避雷针防止直接雷击实践证明是经济和有效的。

但是，随着现代电子技术的不断发展，大量精密电子设备的使用和联网，避雷针对这些电子设备的保护却显得无能为力。

避雷针不能阻止感应雷击过电压、操作过电压以及雷电波入侵过电压，而这类过电压却是破坏大量电子设备的罪魁祸首。

现代防雷技术系统的防雷方案包括外部防雷和内部防雷两个方面：➢外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。

➢内部防雷系统是为保护建筑物内部的设备以及人员的安全而设置的。

通过在需要保护设备的前端安装合适的防雷器，使设备、线路与大地形成一个有条件的等电位体。

将可能进入的雷电流阻拦在外，将因雷击而使内部设施所感应到的雷电流得以安全泄放入地，确保后接设备的安全。

避雷带、引下线（建筑物钢筋）和接地等构成的外部防雷系统，主要是为了保护建筑物本体免受雷击引起的火灾事故及人身安全事故，而内部防雷系统则是防止感应雷和其他形式的过电压侵入设备造成损坏，这是外部防雷系统无法保证的。

二防雷方案设计依据(1)建筑物防雷设计规范GB50057-94(2)电子计算机机房设计规范GB50174-93(3)民用建筑电气设计规范JGJ/T16-92(4)计算站场地安全要求GB9361-88(5)计算站场地技术文件GB2887-89(6)计算机信息系统防雷保安器GA173-1998(7)雷电电磁脉冲的防护IECI312(8)微波站防雷与接地设计规范YD 2011－93(9)通信局（站）接地设计暂行技术规定YDJ26E9三雷害的途径分析雷电对电气设备的影响，主要由以下四个方面造成：①直击雷；②传导雷；③感应雷；④开关过电压。
