下载文档原格式

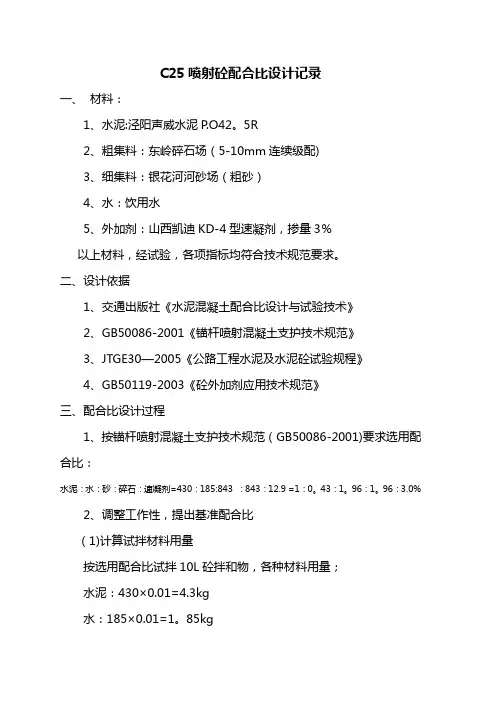

C25喷射砼配合比设计记录一、材料：1、水泥:泾阳声威水泥P.O42。
5R2、粗集料：东岭碎石场（5-10mm连续级配)3、细集料：银花河河砂场（粗砂）4、水：饮用水5、外加剂：山西凯迪KD-4型速凝剂，掺量3％以上材料，经试验，各项指标均符合技术规范要求。
二、设计依据1、交通出版社《水泥混凝土配合比设计与试验技术》2、GB50086-2001《锚杆喷射混凝土支护技术规范》3、JTGE30—2005《公路工程水泥及水泥砼试验规程》4、GB50119-2003《砼外加剂应用技术规范》三、配合比设计过程1、按锚杆喷射混凝土支护技术规范（GB50086-2001)要求选用配合比：水泥：水：砂：碎石：速凝剂=430：185:843 ：843：12.9 =1：0。
43：1。
96：1。
96：3.0%2、调整工作性，提出基准配合比（1)计算试拌材料用量按选用配合比试拌10L砼拌和物，各种材料用量；水泥：430×0.01=4.3kg水：185×0.01=1。
85kg砂：843×0.01=8。
43kg碎石：843×0。
01=8.43kg速凝剂:12。
9×0.01=0。
129kg（2)基准配合比调整为:水泥：水：砂:碎石:速凝剂=430：185：843 ：843：12。
9 =1：0.43：1.96：1.96：3.0%3、检验强度、确定试验室配合比(1)采用基准配合比拌制砼，水泥、水、砂、碎石、速凝剂用量按所定基准配合比，用水量为1.85 Kg拌制，在5min内完成翻拌、制试模。
(2)采用三种不同的配合比，另外两种配合比的水灰比,分别为基准配合比增加和减少0.02，分别为0。
41，0。
43，两组配合比分别为：水泥:水：碎石：砂:速凝剂=411：185：852：852：12.3=1:0.45：2.07：2.07：3。
0％水泥:水：碎石:砂：速凝剂=451：185：832：832:13。

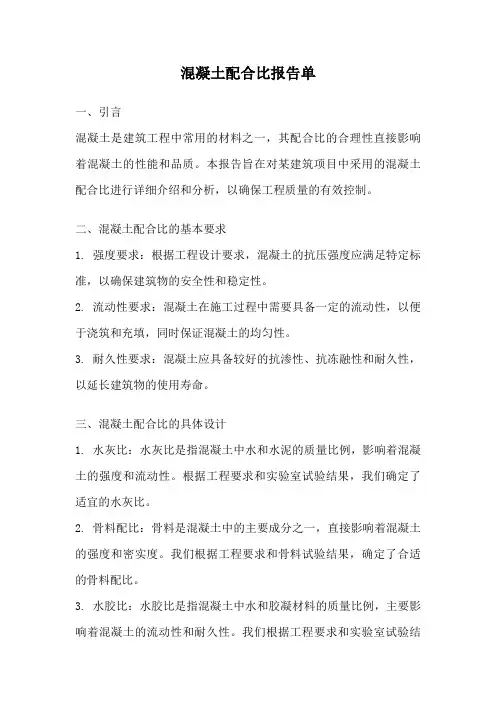

混凝土配合比报告单一、引言混凝土是建筑工程中常用的材料之一，其配合比的合理性直接影响着混凝土的性能和品质。
本报告旨在对某建筑项目中采用的混凝土配合比进行详细介绍和分析，以确保工程质量的有效控制。
二、混凝土配合比的基本要求1. 强度要求：根据工程设计要求，混凝土的抗压强度应满足特定标准，以确保建筑物的安全性和稳定性。
2. 流动性要求：混凝土在施工过程中需要具备一定的流动性，以便于浇筑和充填，同时保证混凝土的均匀性。
3. 耐久性要求：混凝土应具备较好的抗渗性、抗冻融性和耐久性，以延长建筑物的使用寿命。
三、混凝土配合比的具体设计1. 水灰比：水灰比是指混凝土中水和水泥的质量比例，影响着混凝土的强度和流动性。
根据工程要求和实验室试验结果，我们确定了适宜的水灰比。
2. 骨料配比：骨料是混凝土中的主要成分之一，直接影响着混凝土的强度和密实度。
我们根据工程要求和骨料试验结果，确定了合适的骨料配比。
3. 水胶比：水胶比是指混凝土中水和胶凝材料的质量比例，主要影响着混凝土的流动性和耐久性。
我们根据工程要求和实验室试验结果，确定了合理的水胶比。
四、混凝土配合比的优化措施1. 使用高效减水剂：通过添加减水剂，可以显著提高混凝土的流动性和减少水灰比，从而提高混凝土的强度和耐久性。
2. 优化骨料粒径：合理选择骨料的粒径分布，可以提高混凝土的密实度和抗压强度。
3. 控制配合比的稳定性：在混凝土配合比设计过程中，对材料的实验数据进行分析和统计，确保配合比的稳定性和可靠性。
五、混凝土配合比的实施效果经过实际施工和试验验证，采用的混凝土配合比在强度、流动性和耐久性方面均符合设计要求。
同时，施工过程中混凝土的浇筑性能良好，可以有效地提高施工效率和质量。
六、结论本报告对某建筑项目中采用的混凝土配合比进行了详细介绍和分析。
通过合理设计和优化措施的实施，混凝土的性能和品质得到了有效控制和提升。
混凝土配合比的合理性对于工程质量的保证具有重要意义，希望本报告对今后的混凝土工程设计和施工提供一定的参考和指导。

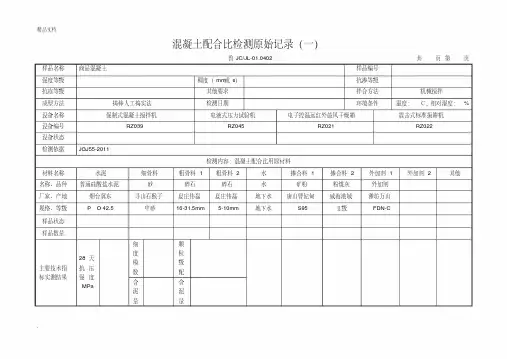

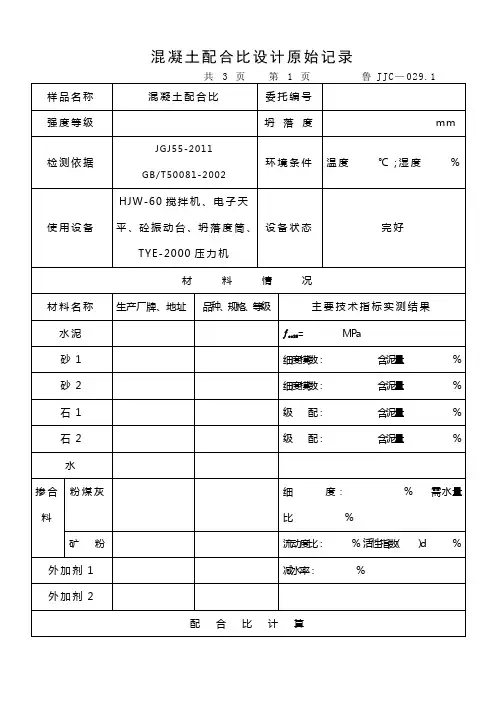

混凝土配合比检测原始记录（一）鲁JC/JL-01.0402 共页第页样品名称商品混凝土样品编号强度等级稠度（mm或s）抗渗等级抗冻等级其他要求拌合方法机械搅拌成型方法捣棒人工捣实法检测日期环境条件温度：℃，相对湿度： % 设备名称强制式混凝土搅拌机电液式压力试验机电子控温远红外鼓风干燥箱震击式标准振筛机设备编号RZ039 RZ045 RZ021 RZ022设备状态检测依据JGJ55-2011检测内容：混凝土配合比用原材料材料名称水泥细骨料粗骨料 1 粗骨料 2 水掺合料 1 掺合料 2 外加剂 1 外加剂 2 其他名称、品种普通硅酸盐水泥砂碎石碎石水矿粉粉煤灰外加剂厂家、产地烟台冀东寻山石猴子夏庄伟磊夏庄伟磊地下水唐山曹妃甸威海港域潍坊万山规格、等级P·O 42.5 中砂16-31.5mm 5-10mm 地下水S95 Ⅱ级FDN-C样品状态样品数量主要技术指标实测结果28 天抗压强度MPa细度模数颗粒级配含泥量含泥量检测说明试验用料均干燥状态。
校核：主检：混凝土配合比检测原始记录（二）鲁JC/JL-01.0402 共页第页样品名称商品混凝土样品编号强度等级稠度（mm或s）抗渗等级抗冻等级其他要求拌合方法机械搅拌成型方法捣棒人工捣实法检测日期环境条件温度：℃，相对湿度： % 检测依据JGJ55-2011检测内容：混凝土配制强度确定及配合比计算（质量法）计算项目计算结果计算说明配制强度f cu，0 ≥f cu，k ﹢1.645σ= ＜C60 f cu，k—混凝土立方体抗压强度标准值（MPa)（取设计强度等级值）；σ—混凝土强度标准差（MPa)，可计算或查表取得。
f cu，0 ≥1.15f cu，k= ≥C60水胶比粗骨料品种：αa= αb= f ce=γc f ce,g，式中：γf、γs—粉煤灰、粒化高炉矿渣影响系数，可查表取得，f ce—水泥28d抗压强度 (MPa) ,可实测或计算取得。
混凝土配合比设计及试配原始记录 ( 一）共 3 页第 1 页配比名称 抗渗混凝土（泵送） 委托编号 HP0700001 (设计、施工要求 ) C30 及 P6，坍落度 100 ～ 120mm 样品编号 HP0701001 试验环境条件 温度 20± 5℃湿度＞ 50％检验类别 委托检验 施工方法 机械振捣收样日期 2007.01.06 检测依据JGJ55-2000试配日期2007.01.08水泥砂石子外加剂水 膨胀剂粉煤灰材料情况配合比计算式山东水泥厂泰安 中砂 济南 碎石 省建科院省建科院 P.O32.5R μ x=2.7 符合5～ 25mm NC － 4 泵送剂PNC 膨胀剂安定性合格含泥量 0.5％含泥量 0.5％ 液状 饮用水粉状 预测强度合格 泥块含量 0.3％ 泥块含量 0.3％掺量 2.5％掺量 8％针片状 0.7％1 、计算配制强度 f cu ， o ＝fcu ， k +1.645σ＝ 30.0＋ 1.645× 4.0＝36.6 (MPa)2 、确定水泥 28d 抗压强度实测值 f ce ＝ 32.5×1.10 ≈ 36 (MPa)3 、计算水灰比 W/C= a . f ce /(f cu ， o + a . b f ce )=0.46× 36/(36.6+0.07 × 0.46×36)=0.444 、确定用水量 m wa =180(kg/m 3)5 、计算水泥用量 m c1 =180／ 0.44＝409( kg/m 3)6 、确定粉煤灰用量：取代率 f ＝ 15％，超量系数 K ＝1.3mf ＝409 ×15％× 1.3＝ 80( kg/m 3)7 、计算膨胀剂用量 m p =409(1-15%)×8.0％＝ 28( kg/m 3);8 、计算外加剂用量 m j =[409(1-15%)+409×15％× 1.3] × 2.5％＝ 11( kg/m 3) 9 、实际水泥用量 m co1 =409(1-15%)×（ 1－ 8％）＝ 320 ( kg/m 3) 10、确定砂率β s=35%2420 kg/m3 得： mg=1171 ( kg/m 3)11、假定混凝土的重量ms=631－(409×15％× 1.3／ 2.2－409×15％／ 3.1)× 2.6＝588( kg/m 3)黃台电厂Ⅱ级试件尺寸100×100 × 100 （ mm ） 试配体积25L/35 L 试配方法机械搅拌、振实材料名称水泥砂石子外加剂水膨胀剂粉煤灰计 算每 m 3 砼材料用量 (kg) 320588117111 1802880配合比重量配合比 1 1.84 3.660.03 0.56 0.09 0.25试配重量 (kg) 8.0014.7029.280.284.500.702.00坍落度 105 mm 保水性 良好拌合物 粘聚性良好表观密度2410 kg/m3性 能／ ／／／调整情况 不需调整（若调整，写明如何调整？调整后拌合物性能？）备 注：此计算配合比可作为强度试验用基准配合比。
