3.弱电工程界面划分

.弱电智能化工程界面划分表工程机电/ 装修 /电按系统施工内容弱电智能化单位土建总包单位/项目梯等弱电机房：土建、墙面批荡扇灰、防尘漆批荡、地面抹平、市电配电柜安装和电源引入、机房内照明及开关插座、接地网、消防装置（包括气体灭火器、报警装置等）弱电智 1、机房消防控制中心：土建、墙面批荡扇灰、防尘漆批荡、地面抹平、铝能化工程扣板天花吊顶消防控制中心：市电配电柜安装和电源引入、机房内照明及开关插√√座、空调电源及插座、接地网、、消防装置（包括气体灭火器、报√警装置等）.消防控制中心：防静电地板供货安装、入口台阶、UPS 供货安装（包含电池柜和电缆）、 UPS 配电柜、弱电桥架供货安装、其它弱电范围内的相关设备安装及系统调试、空调设备供货安装其它上述未描述到的与该系统相关的工作，均由弱电单位完成精装修：施工单位完成智能化各系统孔洞和壁坑的回填、修补及抹面、填缝及面层的收口，配合设备安装的开孔、开洞、开检修口、开槽、孔洞的调整及修复等工作。

2、精装智能化施工单位负责配合精装修施工单位进行上述工作，提供相关修资料和尺寸要求等，并进行设备的安装和接线、调试和配合装饰工程的验收。

所有因深化设计而增加的线、管均由智能化施工单位完成。

√√√√.消防施工单位根据弱电智能化施工单位提出的门禁控制要求，通过模块提供火灾信号至弱电智能化施工单位负责的门禁控制器内（管线敷设至门禁控制内），并配合弱电智能化施工单位接线、调试和验收。

3、消防消防系统施工单位应提供弱电智能化施工单位进行BAS 系统集成接口。

弱电智能化施工单位负责接线并完成系统的集成。

弱电智能化施工单位负责弱电背景音乐系统的采购、安装、调试，以及与消防施工单位的广播主机的接驳，要求必须能够满足消防验收。

所有涉及幕墙专业范围内的智能化设备均由弱电智能化施工单位√√负责采购。

设备接线及系统调试由弱电智能化施工单位负责。

4、幕墙与幕墙专业相关的智能化设备安装由幕墙专业完成。

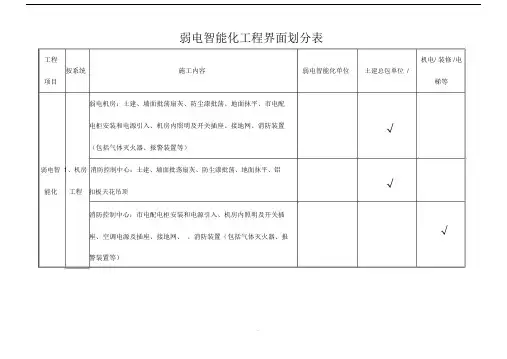

弱电智能化工程界面划分表工程项目按系统施工内容弱电智能化单位土建总包单位/机电/装修/电梯等弱电智能化1、机房工程弱电机房：土建、墙面批荡扇灰、防尘漆批荡、地面抹平、市电配电柜安装和电源引入、机房内照明及开关插座、接地网、消防装置（包括气体灭火器、报警装置等）√消防控制中心：土建、墙面批荡扇灰、防尘漆批荡、地面抹平、铝扣板天花吊顶√消防控制中心：市电配电柜安装和电源引入、机房内照明及开关插座、空调电源及插座、接地网、、消防装置（包括气体灭火器、报警装置等）√消防控制中心：防静电地板供货安装、入口台阶、UPS供货安装（包含电池柜和电缆）、UPS配电柜、弱电桥架供货安装、其它弱电范围内的相关设备安装及系统调试、空调设备供货安装√其它上述未描述到的与该系统相关的工作，均由弱电单位完成√2、精装修精装修：施工单位完成智能化各系统孔洞和壁坑的回填、修补及抹面、填缝及面层的收口，配合设备安装的开孔、开洞、开检修口、开槽、孔洞的调整及修复等工作。

√智能化施工单位负责配合精装修施工单位进行上述工作，提供相关资料和尺寸要求等，并进行设备的安装和接线、调试和配合装饰工程的验收。

所有因深化设计而增加的线、管均由智能化施工单位完成。

√3、消防消防施工单位根据弱电智能化施工单位提出的门禁控制要求，通过模块提供火灾信号至弱电智能化施工单位负责的门禁控制器内（管线敷设至门禁控制内），并配合弱电智能化施工单位接线、调试和验收。

消防系统施工单位应提供弱电智能化施工单位进行BAS 系统集成接口。

√弱电智能化施工单位负责接线并完成系统的集成。

弱电智能化施工单位负责弱电背景音乐系统的采购、安装、调试，以及与消防施工单位的广播主机的接驳，要求必须能够满足消防验收。

4、幕墙所有涉及幕墙专业范围内的智能化设备均由弱电智能化施工单位负责采购。

设备接线及系统调试由弱电智能化施工单位负责。

√与幕墙专业相关的智能化设备安装由幕墙专业完成。

√5、空调空调：承包范围内的空调机组控制柜、新风机组控制柜、送/排风机控制箱、潜污泵、生活水泵控制箱、热力站和变频器等设备的安装，并根据招标文件要求在控制箱内提供独立的无源接线端子供弱电施工单位驳接，并配合弱电智能化施工单位安装与调试。

弱电智能化工程界面划分表工程项目按系统施工内容弱电智能化单位土建总包单位/机电/装修/电梯等弱电智能化1、机房工程弱电机房：土建、墙面批荡扇灰、防尘漆批荡、地面抹平、市电配电柜安装和电源引入、机房内照明及开关插座、接地网、消防装置（包括气体灭火器、报警装置等）√消防控制中心：土建、墙面批荡扇灰、防尘漆批荡、地面抹平、铝扣板天花吊顶√消防控制中心：市电配电柜安装和电源引入、机房内照明及开关插座、空调电源及插座、接地网、、消防装置（包括气体灭火器、报警装置等）√消防控制中心：防静电地板供货安装、入口台阶、UPS供货安装（包含电池柜和电缆）、UPS配电柜、弱电桥架供货安装、其它弱电范围内的相关设备安装及系统调试、空调设备供货安装√其它上述未描述到的与该系统相关的工作，均由弱电单位完成√2、精装修精装修：施工单位完成智能化各系统孔洞和壁坑的回填、修补及抹面、填缝及面层的收口，配合设备安装的开孔、开洞、开检修口、开槽、孔洞的调整及修复等工作。

√智能化施工单位负责配合精装修施工单位进行上述工作，提供相关资料和尺寸要求等，并进行设备的安装和接线、调试和配合装饰工程的验收。

所有因深化设计而增加的线、管均由智能化施工单位完成。

√3、消防消防施工单位根据弱电智能化施工单位提出的门禁控制要求，通过模块提供火灾信号至弱电智能化施工单位负责的门禁控制器内（管线敷设至门禁控制内），并配合弱电智能化施工单位接线、调试和验收。

消防系统施工单位应提供弱电智能化施工单位进行BAS 系统集成接口。

√弱电智能化施工单位负责接线并完成系统的集成。

弱电智能化施工单位负责弱电背景音乐系统的采购、安装、调试，以及与消防施工单位的广播主机的接驳，要求必须能够满足消防验收。

4、幕墙所有涉及幕墙专业范围内的智能化设备均由弱电智能化施工单位负责采购。

设备接线及系统调试由弱电智能化施工单位负责。

√与幕墙专业相关的智能化设备安装由幕墙专业完成。

√5、空调空调：承包范围内的空调机组控制柜、新风机组控制柜、送/排风机控制箱、潜污泵、生活水泵控制箱、热力站和变频器等设备的安装，并根据招标文件要求在控制箱内提供独立的无源接线端子供弱电施工单位驳接，并配合弱电智能化施工单位安装与调试。

弱电智能化工程是一个与建筑、安装有多方面联系的安装工程，需要与土建、机电、装修等多方面协调配合方能将工程建设成为高质量的项目，本章将从弱电工程的各个方面阐述弱电项目中的施工界面的划分内容。

1、弱电系统界面划分概述：施工界面的划分是弱电系统工程施工重要的一个环节，避免了本工程弱电系统工程内各工种单位之间的协调、配合的复杂性，对提高各工程单位的工作效率，分清各自职责起到重要作用。

2、综合布线系统综合布线系统是建筑物或建筑群内的信息传输系统。

它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统彼此相连，也是这些设备与外部通讯网络相连。

综合布线系统的施工界面划分原则：1、综合布线系统的施工包括主机房总配线箱（MDF）与工作区的语音或数据终端之间的所有电缆及相关联的布线部件的安装，包括管道桥架的预埋架设。

总机房施工到总配线箱（MDF）配线架，工作区施工至数据终端面板。

2、综合布线系统不提供交换设备及其安装连接。

与外部网络或电话局线路上的连接及相关跳线，由网络子系统施工单位或电信局施工。

与内部交换机或网络设备的连接及相关跳线，归为其它相关系统的施工。

3、计算机网络系统计算机网络系统是工作的基础，目标是高速、稳定、实用，从而提供一个坚实的应用平台。

计算机网络通信系统的施工界面划分原则：1、包括所有建立计算机网络所需硬件（除综合布线部分）、软件设备的安装、调试。

工作区施工从数据终端面板后的网络设备开始，机房施工包括用于建立网络的所有跳线。

2、包括计算机网络设备所需使用的电源插座，电源插座由强电提供，我方提出具体要求。

4、安全防范系统安全防范系统是实现整个大楼现代化的安全技术防范与科学管理的一项重要措施和必要手段。

安全防范系统的施工界面划分原则：a)系统的施工包括各电视监控及防盗报警设备的安装，监控机房设备的安装，及各监控、报警系统间线缆的连接安装。

包括管道桥架的预埋架设。

b)不包括该系统所有设备所需使用的电源插座。

工程界面划分弱电施工单位和总承包单位及其他各个分包单位的界面划分：(一)基础设施工程a)弱电单位负责自己所有桥架、管线、86底盒的铺设安装；b)线槽的穿墙孔由大楼基础建设单位按照弱电施工图纸预留；垂直桥架的防火隔离层由总承包单位负责；桥架和管线的接地点位由大楼基础建设单位提供。

(二)装修工程a)弱电单位负责墙面弱电装饰面板的施工；b)装修单位负责所有弱电系统设备及末端在装修饰面的洞孔预留和收口工作。

(三)防静电地板施工单位a)弱电施工单位负责机柜和机柜支架的安装。

b)防静电地板施工单位负责按照弱电施工单位的图纸要求预留地板穿线孔。

(四)强电专业工程a)弱电单位负责UPS间配电柜到机房机柜PDU的所有配电，负责安防前端设备的供配电。

b)机房楼供电单位负责把总配电按照弱电单位的需求引入到UPS设备间和蓄电池间的输入配电柜内，并端接好。

大楼供电单位负责各个设备间和监控中心等地的设备用电。

(五)弱电专业工程a)弱电施工单位负责铺设总配线间到机房和设备间的光缆，以及两端的配电架的安装。

b)从市局敷设到机房楼总配线间的光缆，由光缆铺设单位负责做好两端的配线架。

(六)楼宇自控工程a)基础环境建设单位负责供电系统、新风系统、照明系统、消防系统、电梯系统等设备的安装，及运行、安全状况、能源使用状况的管理。

b)弱电单位负责集成以上各个系统的监测，实现集中监视。

(七)中央空调工程a)空调施工单位负责整个大楼的中央空调和机房精密空调的实施。

b)弱电施工单位负责冷机群控系统的搭建。

弱电工程施工界面划分是指在建筑智能化系统中，各个子系统之间的施工责任和界面的明确划分。

这对于保证工程质量、降低工程成本、缩短工程周期具有重要意义。

本文将从弱电工程的特点、施工界面划分原则、常见弱电系统施工界面划分等方面进行详细阐述。

一、弱电工程的特点1. 系统复杂：建筑智能化系统涉及弱电领域广泛，包括综合布线、安防、音视频、通信、自动化控制等多个子系统。

2. 技术密集：弱电工程涉及众多高新技术，如光纤通信、网络通信、数字信号处理等。

3. 施工要求高：弱电工程对施工质量、工艺、材料等方面有很高的要求，如防干扰、防雷、屏蔽等。

4. 协同性强：弱电工程涉及多个专业领域，如土建、装修、电梯等，需要各专业密切配合。

二、施工界面划分原则1. 明确责任：施工界面划分应明确各方的施工责任，避免责任纠纷。

2. 高效协同：施工界面划分应有利于各专业之间的协同工作，提高施工效率。

3. 质量可控：施工界面划分应确保各子系统施工质量，满足整体工程质量要求。

4. 成本合理：施工界面划分应合理控制工程成本，避免浪费。

三、常见弱电系统施工界面划分1. 综合布线系统：外线进线接入部分、进线机房光纤交接箱等设备由各个运营商负责建设；由进线机房至楼层分线箱的光纤及楼层分线箱、楼层分线箱至多媒体布线箱的光纤由智能化承包单位负责。

楼内内综合布线点位由智能化施工单位负责穿线、面板及面板内模块安装。

2. 安防系统：包括视频监控、入侵报警、门禁等子系统。

系统设备和管线的供应、安装、调试由智能化承包单位负责。

3. 音视频系统：包括会议系统、音响系统、多媒体教学等子系统。

设备及管线的供应、安装、调试由智能化承包单位负责。

4. 通信系统：包括电话、无线通信等子系统。

外网接入由当地运营商负责，楼内网络建设及无线覆盖由智能化承包单位负责。

5. 自动化控制系统：包括楼宇自控、照明控制、能源管理等子系统。

系统设备和管线的供应、安装、调试由智能化承包单位负责。
