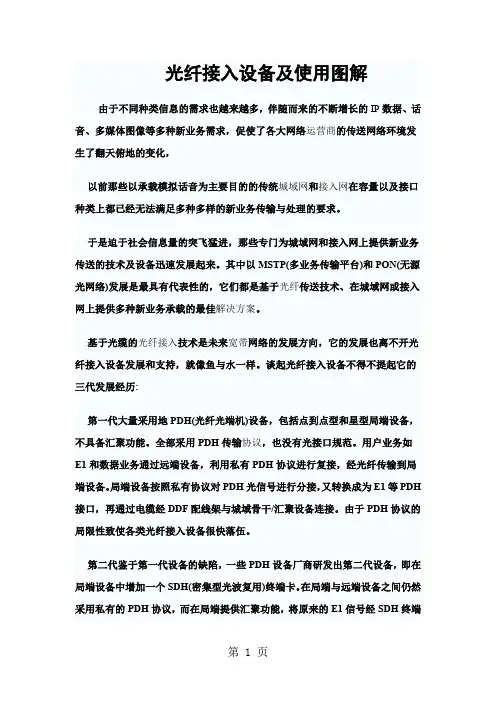

光纤接入设备及使用图解由于不同种类信息的需求也越来越多，伴随而来的不断增长的IP数据、话音、多媒体图像等多种新业务需求，促使了各大网络运营商的传送网络环境发生了翻天俯地的变化，以前那些以承载模拟话音为主要目的的传统城域网和接入网在容量以及接口种类上都已经无法满足多种多样的新业务传输与处理的要求。
于是迫于社会信息量的突飞猛进，那些专门为城域网和接入网上提供新业务传送的技术及设备迅速发展起来。
其中以MSTP(多业务传输平台)和PON(无源光网络)发展是最具有代表性的，它们都是基于光纤传送技术、在城域网或接入网上提供多种新业务承载的最佳解决方案。
基于光缆的光纤接入技术是未来宽带网络的发展方向，它的发展也离不开光纤接入设备发展和支持，就像鱼与水一样。
谈起光纤接入设备不得不提起它的三代发展经历:第一代大量采用地PDH(光纤光端机)设备，包括点到点型和星型局端设备，不具备汇聚功能。
全部采用PDH传输协议，也没有光接口规范。
用户业务如E1和数据业务通过远端设备，利用私有PDH协议进行复接，经光纤传输到局端设备。
局端设备按照私有协议对PDH光信号进行分接，又转换成为E1等PDH 接口，再通过电缆经DDF配线架与城域骨干/汇聚设备连接。
由于PDH协议的局限性致使各类光纤接入设备很快落伍。
第二代鉴于第一代设备的缺陷，一些PDH设备厂商研发出第二代设备，即在局端设备中增加一个SDH(密集型光波复用)终端卡。
在局端与远端设备之间仍然采用私有的PDH协议，而在局端提供汇聚功能，将原来的E1信号经SDH终端卡复用，并给出标准SDH接口。
主要解决了局端设备与城域骨干设备的互连问题和统一接口标准。
第三代是SDH直通设备，包括汇聚型和非汇聚型。
由于新业务覆盖面广，新一代SDH直通设备已经能够按照SDH规范，自动适配到SDH进行传送;非汇聚型的远端设备可以通过SDH光接口直接连接到城域网汇聚层节点上，适合从汇聚层网络上分支出较少的业务接口。
光纤跳线跳线就是不带连接器的电缆线对或电缆单元，用在配线架上交接各种链路。
光纤跳线用于长途及本地光传输网络，数据传输及专用网络，各种测试及自控系统。
光纤接头(盒)光纤接头(盒)主要用于光纤与光纤、光纤与设备之间的连接。
光纤盒光纤盒应用于利用光纤技术传输数字和类似语音，视频和数据信号。
光纤盒可进行直接安装或桌面安装。
特别适合进行高速的光纤传输。
上图的产品是100Base-TX双绞线对100Base-FX多/单模光纤转发器，主要为要求长距离、高速、宽带宽的快速以太网工作组用户设计。
上图的产品是10/100M自适应快速以太网光纤收发器。
它可以实现双绞线和光纤两种不同传输介质的转换，中继10/100Base-Tx和100Base-FX两个不同网段，能满足远距离、高速、高带宽的快速以太网工作组用户的需要。
光纤模块卡千兆系列光纤模块卡，是与交换机配合使用，使用光纤或五类双绞线传输，可扩展局域网范围，扩大带宽，适合于大、中型局域网在扩大带宽、扩展其网络覆盖范围时使用。
该光纤模块完全符合IEEE802.3z协议，工作于850nm、1300nm模式;也完全符合IEEE802.3ab协议，兼容其他相同千兆协议的设备，由于体积小，直接安装于交换机内部，不需额外占用空间，由交换机内部供电，安装使用简便，可配合多款交换机使用。
光纤耦合器光纤耦合器(Coupler)又称分歧器(Splitter)，是将光讯号从一条光纤中分至多条光纤中的元件，属於光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到，与光纤连接器分列被动元件中使用最大项的。
光纤耦合器可分标准耦合器(双分支，单位1×2，亦即将光讯号分成两个功率)、星状/树状耦合器、以及波长多工器(WDM，若波长属高密度分出，即波长间距窄，则属於DWDM)，制作方式则有烧结(Fuse)、微光学式(Micro Optics)、光波导式(Wave Guide)三种，而以烧结式方法生产占多数(约有90%)。
光纤连接器自从前年开始，基于光缆的千兆以太网有了非常迅猛的发展。
在局域网中的主干网络(backbone)几乎大部分都采用了基于光缆的千兆以太网。
而在千兆网络的光缆链路中使用的光缆链路连接方式中也发生了新的变化。
连接方式传统的光缆链路连接方式主要是ST，SC 式。
目前它们仍然在大量使用。
其形状如图1所示。
方式简单方便，所连接的每条光缆都是可以独立使用在安装这些光缆链路时，并不知道在实际中这些光缆是不知道光缆的信号传输方向。
在实际使用中，将光缆和，就要首先确定信号在光缆中的传输方向，才能正确地，光缆的连接器的制作也不方便，需要特殊的工具等。
SC插入锁定-------------ST插入锁定---------------- FC旋紧锁定2.新型的光缆连接方式大家知道，千兆以太网在连接光缆时都是成对儿使用的，即一个输出(output，也为光源)，一个输入(input，光检测器)，例如路由器和交换机的光缆连接。
如果在使用时，能够成对一块儿使用而不用考虑连接的方向，而且连接简捷方便，那将会有助于千兆以太网的连接。
因此不少光缆布线的厂商推出了各种连接器来满足这种应用。
这种新的光缆连接器叫做SFF(Small Form Factor)。
目前还没有比较明确的术语来描述，我们一般将其称作微型光缆连接器。
目前市场最主要SFF光缆连接器有四种类型。
1)LC类型，它是Lucent公司推出的一种SFF类型的连接器。
2)FJ类型，它是由Panduit公司推出的连接器。
3)MT-RJ 型，它是由美国AMP公司推出的连接器以及由3M公司推出的VF-45连接器。
下图是这几种类型的连接器。
这种连接器是一对儿光缆一起连接而且接插的方向是固定的。
所以在实际使用中比较方便，也不会误插。
光纤配线箱光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。
也适用于光缆和配线尾纤的保护性连接。
如图为3M公司的8200室内型光纤配线箱，适用于光纤接入网中的光纤终端点采用。

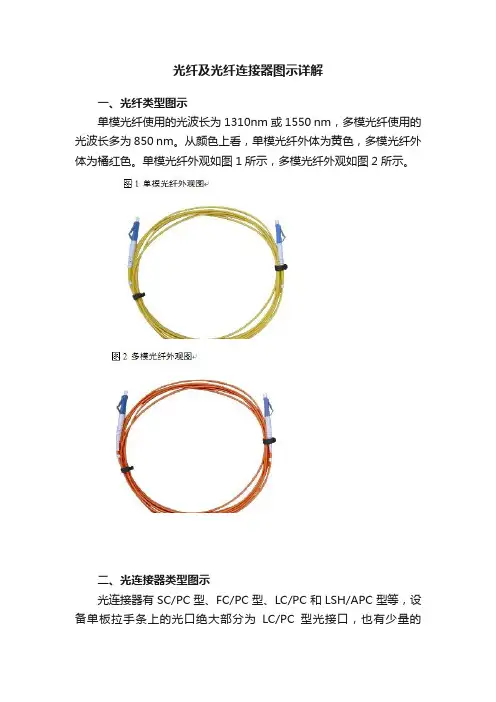

光纤及光纤连接器图示详解一、光纤类型图示单模光纤使用的光波长为1310nm或1550 nm，多模光纤使用的光波长多为850 nm。
从颜色上看，单模光纤外体为黄色，多模光纤外体为橘红色。
单模光纤外观如图1所示，多模光纤外观如图2所示。
二、光连接器类型图示光连接器有SC/PC型、FC/PC型、LC/PC和LSH/APC型等，设备单板拉手条上的光口绝大部分为LC/PC型光接口，也有少量的LSH/APC型光接口，与之配套的LC/PC型和LSH/APC型光纤连接器分别如图5和图6所示。
在客户侧ODF处一般使用FC/PC型或SC/PC 型光接口，与之匹配的FC/PC型和SC/PC型光纤连接器分别如图4和3所示SC/PC光连接器的插拔只需要轴向操作，不需要旋转。
插拔SC/PC光连接器的操作过程如下：1、插入光纤时，应小心地将光纤头部对准光接口板上的光纤接口，适度用力推入。
2、拔出光纤时，先按下卡接件，向里微推光纤插头，然后向外拔出插头即可。
插拔FC/PC光连接器的操作过程如下：1、插入光纤时，应小心地将FC/PC接头对准光接口板上的光接口，避免损伤光接口的陶瓷内管。
把光纤插到底后，再顺时针旋转外环螺丝套，将光接头拧紧。
2、拔出光纤时，首先逆时针旋转光纤接口的外环螺丝套，当螺丝已松动时，稍微用力向外拔出光纤。
LC/PC光连接器的插拔只需要轴向操作，不需要旋转。
插拔光连接器的操作过程如下：1、插入光纤时，应小心地将光纤头部对准光接口板上的光接口，适度用力推入。
如果是弯头光纤，插入光接口后，可以将光纤头部向机箱面板侧转弯一个角度以减少走线空间。
2、拔出光纤时，先按下卡接件，向里微推光纤插头，然后向外拔出插头即可。
插拔的操作过程如下：1. 打开光纤上的LSH/APC型连接器的保护防尘盖。
2. 将光纤连接器对准单板光接口。
3. 对准光口上的导槽，缓慢插入连接器。
4. 使用拔纤器夹住连接器。
5. 力度适中，缓慢拔出连接器。
全光纤及光纤连接器图示说明.doc光纤接头图片.doc光纤接头说明图.docST、SC、FC、LC光纤接头区别2008-10-13 21:33:01 作者：来源：互联网文字大小：【大】【中】【小】简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
光纤快速连接器详细介绍光纤快速连接器，俗称快接，一般也称为现场组装式光纤活动连接器，这种连接器的体积小、端接快，基本端接过程只需要2分钟，且应用广泛，是用于像楼道、入户线缆这种环境使用率特别高，因此受到市场的广泛欢迎。
本文接插世界网就跟大家简单介绍下光纤快速连接器。
光纤快速连接器又叫光纤现场连接器，它们是同一款产品，分为一代二代三代，也称直通预埋直熔。
它们的主要区别为：一、对于直通型的来说，它主要是属于干式结构这种结构非常简单，优势在于实现较为容易造价低廉，但劣势很多：对光纤直径要求严格、对切割端面和切割长度要求严格、对加持强度要求更加严格；否则任何一处与产品不匹配都将引起参数的波动；另外，由于回波损耗指标完全依赖于光纤切割端面的情况因此产品的回波损耗指标比较差，对操作者熟练要求很高。
该类产品结构可以应用于临时光纤链路抢修，但不适宜用于FTTH接入链路规模使用。
二、对于预埋式光纤快速连接器来说，它是属于预埋纤结构，预埋纤结构采用的是在工厂将一段裸纤预先置入陶瓷插芯内，并将顶端进行了研磨，操作者在现场只需要将另一端切割好光纤后插入即可；由于预埋结构前面预埋纤工厂研磨且对接处填充匹配液，不过分依赖光纤端面切割的平整度，大大降低了对操作者熟练程度的要求；由于接头的端面采用的是预先研磨的工艺，因此回波损耗指标好；该产品结构可以实现更好的插入损耗（0.5dB以下）和回波损耗（45dB以上）指标，可靠性与稳定性比较高，因此适宜于FTTH接入链路室内节点使用。
光纤快速连接器如何安装使用？1、取下连接器尾盖并将线缆从中穿过;2、用光纤剥线钳将线缆外皮剥离，长度约为5CM;3、将米勒钳贴近夹具边缘剪掉露出的涂覆层，露出光纤;4、用防尘布拭擦、清洁裸光纤;5、用夹具对光纤进行切割;6、将光纤对准主体孔槽后插入，当光纤初步呈现弯曲的状态时，把压接盖往下按;7、将串在线缆上的尾盖拧回连接器主体后扣上外壳即可。
以上就是关于光纤快速连接器的使用步骤，希望能够帮您解惑。

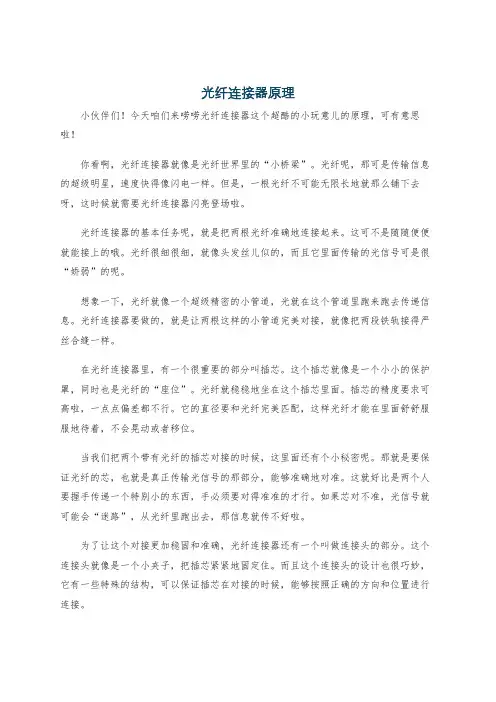

光纤连接器原理小伙伴们！今天咱们来唠唠光纤连接器这个超酷的小玩意儿的原理，可有意思啦！你看啊，光纤连接器就像是光纤世界里的“小桥梁”。
光纤呢，那可是传输信息的超级明星，速度快得像闪电一样。
但是，一根光纤不可能无限长地就那么铺下去呀，这时候就需要光纤连接器闪亮登场啦。
光纤连接器的基本任务呢，就是把两根光纤准确地连接起来。
这可不是随随便便就能接上的哦。
光纤很细很细，就像头发丝儿似的，而且它里面传输的光信号可是很“娇弱”的呢。
想象一下，光纤就像一个超级精密的小管道，光就在这个管道里跑来跑去传递信息。
光纤连接器要做的，就是让两根这样的小管道完美对接，就像把两段铁轨接得严丝合缝一样。
在光纤连接器里，有一个很重要的部分叫插芯。
这个插芯就像是一个小小的保护罩，同时也是光纤的“座位”。
光纤就稳稳地坐在这个插芯里面。
插芯的精度要求可高啦，一点点偏差都不行。
它的直径要和光纤完美匹配，这样光纤才能在里面舒舒服服地待着，不会晃动或者移位。
当我们把两个带有光纤的插芯对接的时候，这里面还有个小秘密呢。
那就是要保证光纤的芯，也就是真正传输光信号的那部分，能够准确地对准。
这就好比是两个人要握手传递一个特别小的东西，手必须要对得准准的才行。
如果芯对不准，光信号就可能会“迷路”，从光纤里跑出去，那信息就传不好啦。
为了让这个对接更加稳固和准确，光纤连接器还有一个叫做连接头的部分。
这个连接头就像是一个小夹子，把插芯紧紧地固定住。
而且这个连接头的设计也很巧妙，它有一些特殊的结构，可以保证插芯在对接的时候，能够按照正确的方向和位置进行连接。
还有哦，光纤连接器在连接的时候，还得考虑到光的反射问题。
光在不同介质之间传播的时候，可能会发生反射。
如果反射太严重，光信号就会受到干扰。
所以呀，光纤连接器的材料和结构都要经过精心设计，尽量减少这种反射的发生。
你看，光纤连接器就这么默默地在背后工作着，把一根又一根的光纤连接起来，让我们的网络世界变得畅通无阻。
