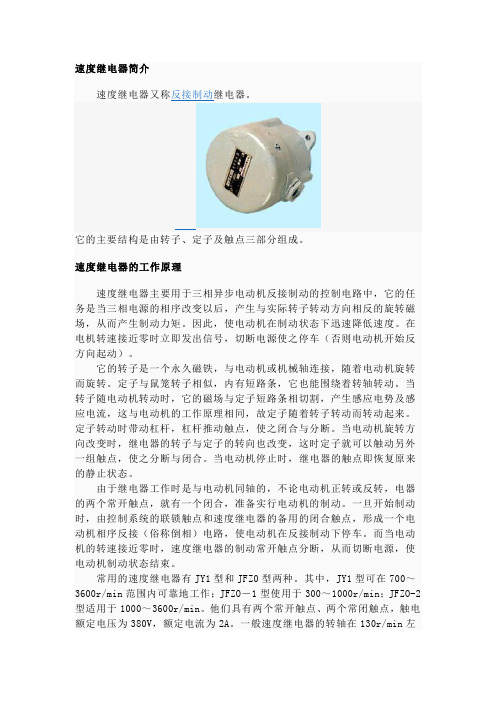

速度继电器简介速度继电器又称反接制动继电器。
它的主要结构是由转子、定子及触点三部分组成。
速度继电器的工作原理速度继电器主要用于三相异步电动机反接制动的控制电路中，它的任务是当三相电源的相序改变以后，产生与实际转子转动方向相反的旋转磁场，从而产生制动力矩。
因此，使电动机在制动状态下迅速降低速度。
在电机转速接近零时立即发出信号，切断电源使之停车（否则电动机开始反方向起动）。
它的转子是一个永久磁铁，与电动机或机械轴连接，随着电动机旋转而旋转。
定子与鼠笼转子相似，内有短路条，它也能围绕着转轴转动。
当转子随电动机转动时，它的磁场与定子短路条相切割，产生感应电势及感应电流，这与电动机的工作原理相同，故定子随着转子转动而转动起来。
定子转动时带动杠杆，杠杆推动触点，使之闭合与分断。
当电动机旋转方向改变时，继电器的转子与定子的转向也改变，这时定子就可以触动另外一组触点，使之分断与闭合。
当电动机停止时，继电器的触点即恢复原来的静止状态。
由于继电器工作时是与电动机同轴的，不论电动机正转或反转，电器的两个常开触点，就有一个闭合，准备实行电动机的制动。
一旦开始制动时，由控制系统的联锁触点和速度继电器的备用的闭合触点，形成一个电动机相序反接（俗称倒相）电路，使电动机在反接制动下停车。
而当电动机的转速接近零时，速度继电器的制动常开触点分断，从而切断电源，使电动机制动状态结束。
常用的速度继电器有JY1型和JFZ0型两种。
其中，JY1型可在700～3600r/min范围内可靠地工作；JFZO－1型使用于300～1000r/min；JFZO-2型适用于1000～3600r/min。
他们具有两个常开触点、两个常闭触点，触电额定电压为380V，额定电流为2A。
一般速度继电器的转轴在130r/min左右即能动作，在100r/min时触头即能恢复到正常位置。
可以通过螺钉的调节来改变速度继电器动作的转速，以适应控制电路的要求。
速度继电器的应用速度继电器应用广泛，可以用来监测船舶、火车的内燃机引擎，以及气体、水和风力涡轮机，还可以用于造纸业、箔的生产和纺织业生产上。

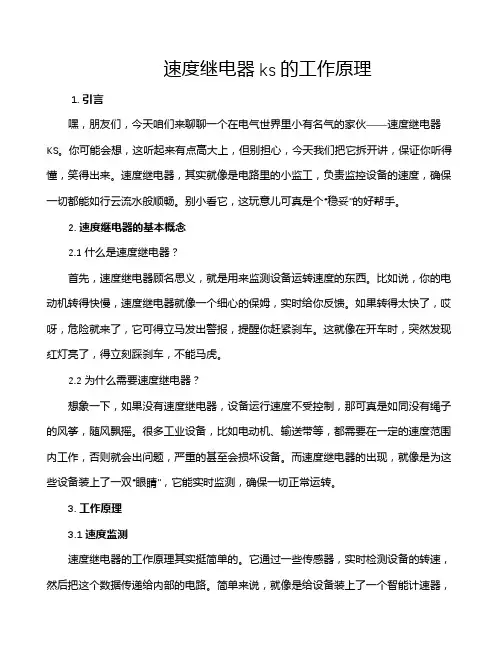

速度继电器ks的工作原理1. 引言嘿，朋友们，今天咱们来聊聊一个在电气世界里小有名气的家伙——速度继电器KS。
你可能会想，这听起来有点高大上，但别担心，今天我们把它拆开讲，保证你听得懂，笑得出来。
速度继电器，其实就像是电路里的小监工，负责监控设备的速度，确保一切都能如行云流水般顺畅。
别小看它，这玩意儿可真是个“稳妥”的好帮手。
2. 速度继电器的基本概念2.1 什么是速度继电器？首先，速度继电器顾名思义，就是用来监测设备运转速度的东西。
比如说，你的电动机转得快慢，速度继电器就像一个细心的保姆，实时给你反馈。
如果转得太快了，哎呀，危险就来了，它可得立马发出警报，提醒你赶紧刹车。
这就像在开车时，突然发现红灯亮了，得立刻踩刹车，不能马虎。
2.2 为什么需要速度继电器？想象一下，如果没有速度继电器，设备运行速度不受控制，那可真是如同没有绳子的风筝，随风飘摇。
很多工业设备，比如电动机、输送带等，都需要在一定的速度范围内工作，否则就会出问题，严重的甚至会损坏设备。
而速度继电器的出现，就像是为这些设备装上了一双“眼睛”，它能实时监测，确保一切正常运转。
3. 工作原理3.1 速度监测速度继电器的工作原理其实挺简单的。
它通过一些传感器，实时检测设备的转速，然后把这个数据传递给内部的电路。
简单来说，就像是给设备装上了一个智能计速器，时时刻刻盯着转速。
一旦发现速度超过设定值，立马就发出警报，像个紧张兮兮的妈妈，生怕孩子出事。
3.2 设定和调节当然，速度继电器可不是随便用的。
你得先把它的设定值调好，就像调音一样，不能太高也不能太低。
比如说，如果你设置了一个设备的最高转速为1500转/分钟，那当它快到1600转的时候，速度继电器就会立刻反应，启动保护措施。
这样一来，设备的安全性就有了保障，真是“未雨绸缪”，让人省心。
4. 应用场景4.1 工业生产速度继电器广泛应用于工业生产中。
无论是生产流水线上的电动机，还是大型设备，都离不开这个小帮手。
