速度继电器介绍
电子式速度继电器
01
工作原理：利度快、抗干扰能力强
03
应用领域：广泛应用于自动化控制、电力电子等领域
04
发展趋势：智能化、集成化、小型化
气动式速度继电器
工作原理：利用气体压力的变化来控制触点的通断
01
应用领域：广泛应用于汽车、航空、航天等领域
03
特点：结构简单，反应速度快，适用于高速场合
01
02
03
04
速度继电器的应用领域
工业自动化：用于控制电机速度，实现自动化生产线
家用电器：用于控制洗衣机、冰箱等家电设备的速度
汽车电子：用于控制汽车发动机、变速箱等部件的速度
航空航天：用于控制飞行器、火箭等设备的速度
医疗设备：用于控制呼吸机、心电图仪等设备的速度
机器人技术：用于控制机器人关节、手臂等部件的速度
电磁式速度继电器
工作原理：利用电磁感应原理，通过线圈和磁铁的相互作用来控制触点的通断
特点：结构简单，成本低，可靠性高，应用广泛
应用领域：广泛应用于各种电动机、发电机、变频器等设备的速度控制和保护
发展趋势：随着科技的发展，电磁式速度继电器逐渐被电子式速度继电器所取代，但前者在某些特定场合仍然具有不可替代的优势。
清洁保养：定期清洁速度继电器的表面和内部，保持清洁干燥
更换零件：及时更换损坏或老化的零件，确保速度继电器的正常工作
定期测试：定期进行速度继电器的测试，确保其性能和精度符合要求
智能化速度继电器
节能环保：降低能耗，提高能源利用效率
4
安全性：提高速度继电器的安全性和可靠性
5
集成传感器技术：实现对速度的精确测量和控制
4
3
设定参数：根据实际需求设定速度继电器的参数，如速度、延时等
01
工作原理：利度快、抗干扰能力强
03
应用领域：广泛应用于自动化控制、电力电子等领域
04
发展趋势：智能化、集成化、小型化
气动式速度继电器
工作原理：利用气体压力的变化来控制触点的通断
01
应用领域：广泛应用于汽车、航空、航天等领域
03
特点：结构简单，反应速度快，适用于高速场合
01
02
03
04
速度继电器的应用领域
工业自动化：用于控制电机速度，实现自动化生产线
家用电器：用于控制洗衣机、冰箱等家电设备的速度
汽车电子：用于控制汽车发动机、变速箱等部件的速度
航空航天：用于控制飞行器、火箭等设备的速度
医疗设备：用于控制呼吸机、心电图仪等设备的速度
机器人技术：用于控制机器人关节、手臂等部件的速度
电磁式速度继电器
工作原理：利用电磁感应原理，通过线圈和磁铁的相互作用来控制触点的通断
特点：结构简单，成本低，可靠性高，应用广泛
应用领域：广泛应用于各种电动机、发电机、变频器等设备的速度控制和保护
发展趋势：随着科技的发展，电磁式速度继电器逐渐被电子式速度继电器所取代，但前者在某些特定场合仍然具有不可替代的优势。
清洁保养：定期清洁速度继电器的表面和内部，保持清洁干燥
更换零件：及时更换损坏或老化的零件，确保速度继电器的正常工作
定期测试：定期进行速度继电器的测试，确保其性能和精度符合要求
智能化速度继电器
节能环保：降低能耗，提高能源利用效率
4
安全性：提高速度继电器的安全性和可靠性
5
集成传感器技术：实现对速度的精确测量和控制
4
3
设定参数：根据实际需求设定速度继电器的参数，如速度、延时等

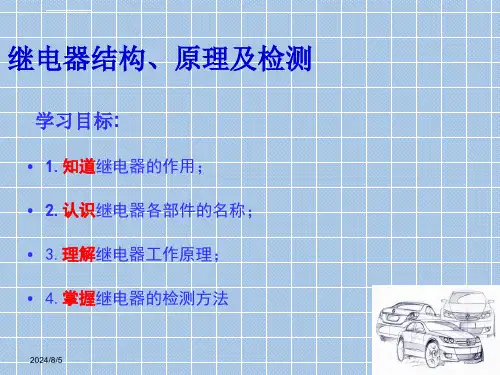

继电器教学1课件ppt
五、继电器的类型
双位继电器（五脚继电器）
（３０端子）
（８７a端子） （８７端子）
（８６端子）
（８5端子）
2024/8/5
经 营 者 提 供 商品或 者服务 有欺诈 行为的 ，应当 按照消 费者的 要求增 加赔偿 其受到 的损失 ，增加 赔偿的 金额为 消费者 购买商 品的价 款或接 受服务 的费用
六、继电器的检测
1、线圈的检测：
将万用表拨至200Ω档，然后 将两表笔分别与线圈接线脚 (85--86端子）接触，测量其电阻 值；
（1）正常时线圈阻值约 ７５～８０ Ω左右。
2024/8/5
经 营 者 提 供 商品或 者服务 有欺诈 行为的 ，应当 按照消 费者的 要求增 加赔偿 其受到 的损失 ，增加 赔偿的 金额为 消费者 购买商 品的价 款或接 受服务 的费用
六、继电器的检测
将万用表拨至200Ω档，然后 将两表笔分别与线圈接线脚 (85--86端子）接触，测量其电阻 值；
（2）若测量电阻值为∞， 说明线圈断路；
2024/8/5
经 营 者 提 供 商品或 者服务 有欺诈 行为的 ，应当 按照消 费者的 要求增 加赔偿 其受到 的损失 ，增加 赔偿的 金额为 消费者 购买商 品的价 款或接 受服务 的费用
六、继电器的检测
（2）常开触点检测：
用两根跨接线把12V的蓄电池 电压给线圈通电，将万用表拨至 200Ω档，然后将两表笔分别与常 开触点接线脚(30--87端子）接 触，测量其电阻值。
A、 正常时万用表应有阻值且 ≤1.4Ω。
2024/8/5
经 营 者 提 供 商品或 者服务 有欺诈 行为的 ，应当 按照消 费者的 要求增 加赔偿 其受到 的损失 ，增加 赔偿的 金额为 消费者 购买商 品的价 款或接 受服务 的费用
双位继电器（五脚继电器）
（３０端子）
（８７a端子） （８７端子）
（８６端子）
（８5端子）
2024/8/5
经 营 者 提 供 商品或 者服务 有欺诈 行为的 ，应当 按照消 费者的 要求增 加赔偿 其受到 的损失 ，增加 赔偿的 金额为 消费者 购买商 品的价 款或接 受服务 的费用
六、继电器的检测
1、线圈的检测：
将万用表拨至200Ω档，然后 将两表笔分别与线圈接线脚 (85--86端子）接触，测量其电阻 值；
（1）正常时线圈阻值约 ７５～８０ Ω左右。
2024/8/5
经 营 者 提 供 商品或 者服务 有欺诈 行为的 ，应当 按照消 费者的 要求增 加赔偿 其受到 的损失 ，增加 赔偿的 金额为 消费者 购买商 品的价 款或接 受服务 的费用
六、继电器的检测
将万用表拨至200Ω档，然后 将两表笔分别与线圈接线脚 (85--86端子）接触，测量其电阻 值；
（2）若测量电阻值为∞， 说明线圈断路；
2024/8/5
经 营 者 提 供 商品或 者服务 有欺诈 行为的 ，应当 按照消 费者的 要求增 加赔偿 其受到 的损失 ，增加 赔偿的 金额为 消费者 购买商 品的价 款或接 受服务 的费用
六、继电器的检测
（2）常开触点检测：
用两根跨接线把12V的蓄电池 电压给线圈通电，将万用表拨至 200Ω档，然后将两表笔分别与常 开触点接线脚(30--87端子）接 触，测量其电阻值。
A、 正常时万用表应有阻值且 ≤1.4Ω。
2024/8/5
经 营 者 提 供 商品或 者服务 有欺诈 行为的 ，应当 按照消 费者的 要求增 加赔偿 其受到 的损失 ，增加 赔偿的 金额为 消费者 购买商 品的价 款或接 受服务 的费用
速度继电器课件.
图1-17 速度继电器的原理示意图及图形符号
定子转动时带动杠杆，杠杆推动触点，使之闭 合与分断。当电动机旋转方向改变时，继电器的转 子与定子的转向也改变，这时定子就可以触动另外 一组触点，使之分断与闭合。当电动机停止时，继 电器的触点即恢复原来的静止状态。由于继电器工 作时是与电动机同轴的，不论电动机正转或反转， 电器的两个常开触点，就有一个闭合，准备实行电 动机的制动。一旦开始制动时，由控制系统的联锁 触点和速度继电器的备用的闭合触点，形成一个电 动机相序反接（俗称倒相）电路，使电动机在反接 制动下停车。而当电动机的转速接近零时，速度继 电器的制动常开触点分断，从而切断电源，使电动 机制动状态结束。
5.干簧管的应用 经过几十年的发展，干簧管开关得到了一系列的改进。由 于这些引人注目的改进，干簧管开关逐渐成为某些要求质量、 可靠性及安全为至上的苛刻应用场合中的首选。 干簧管的质量及可靠性最引人注目的应用是用于自动测试 设备（ATE）。干簧开关被用于干簧继电器，它应用于IC、 ASIC、硅片的测试设备中及印制板测试设备中，作为开关。在 这些应用中，一个测试系统中干簧管继电器就可能达20000个。 在手机、程控交换机、复印机、洗衣机、电冰箱、照相机 、消毒碗柜、电磁继电器、电子衡器、液位计、远传煤气表\水 表、IC卡煤气表\水表、电子煤气表\水表中都得到很好的应用， 电子电路中只要使用自动开关，基本上都可以使用磁簧开关。 因此，干簧管在通讯设备、测量仪表、家用电器、安防系统、 电子玩具等领域都有极大的应用潜力。
• 可以通过螺钉的调节来改变速度继电器动作的转速 ，以适应控制电路的要求。
• 应用
速度继电器应用广泛，可以用来监测船舶、火车 的内燃机引擎，以及气体、水和风力涡轮机，还可 以用于造纸业、箔的生产和纺织业生产上。在船用 柴油机以及很多柴油发电机组的应用中，速度继电 器作为一个二次安全回路，当紧急情况产生时，迅 速关闭引擎。
定子转动时带动杠杆，杠杆推动触点，使之闭 合与分断。当电动机旋转方向改变时，继电器的转 子与定子的转向也改变，这时定子就可以触动另外 一组触点，使之分断与闭合。当电动机停止时，继 电器的触点即恢复原来的静止状态。由于继电器工 作时是与电动机同轴的，不论电动机正转或反转， 电器的两个常开触点，就有一个闭合，准备实行电 动机的制动。一旦开始制动时，由控制系统的联锁 触点和速度继电器的备用的闭合触点，形成一个电 动机相序反接（俗称倒相）电路，使电动机在反接 制动下停车。而当电动机的转速接近零时，速度继 电器的制动常开触点分断，从而切断电源，使电动 机制动状态结束。
5.干簧管的应用 经过几十年的发展，干簧管开关得到了一系列的改进。由 于这些引人注目的改进，干簧管开关逐渐成为某些要求质量、 可靠性及安全为至上的苛刻应用场合中的首选。 干簧管的质量及可靠性最引人注目的应用是用于自动测试 设备（ATE）。干簧开关被用于干簧继电器，它应用于IC、 ASIC、硅片的测试设备中及印制板测试设备中，作为开关。在 这些应用中，一个测试系统中干簧管继电器就可能达20000个。 在手机、程控交换机、复印机、洗衣机、电冰箱、照相机 、消毒碗柜、电磁继电器、电子衡器、液位计、远传煤气表\水 表、IC卡煤气表\水表、电子煤气表\水表中都得到很好的应用， 电子电路中只要使用自动开关，基本上都可以使用磁簧开关。 因此，干簧管在通讯设备、测量仪表、家用电器、安防系统、 电子玩具等领域都有极大的应用潜力。
• 可以通过螺钉的调节来改变速度继电器动作的转速 ，以适应控制电路的要求。
• 应用
速度继电器应用广泛，可以用来监测船舶、火车 的内燃机引擎，以及气体、水和风力涡轮机，还可 以用于造纸业、箔的生产和纺织业生产上。在船用 柴油机以及很多柴油发电机组的应用中，速度继电 器作为一个二次安全回路，当紧急情况产生时，迅 速关闭引擎。
速度继电器概念及用途
定期维护
定期对速度继电器进行维护， 包括清理灰尘、检查接线是否 松动等，以保证其正常工作。
更换触点
当速度继电器触点出现磨损或 损坏时，应及时更换，以保证
其正常工作。
05
速度继电器的未来发展
技术发展趋势
智能化
随着人工智能和物联网技术的快 速发展，速度继电器将逐渐实现 智能化，具备更强的数据处理和
故障诊断能力。
选择机械寿命长、动作可靠的 速度继电器，以确保控制系统
的稳定性和可靠性。
考虑环境因素
根据使用环境，如温度、湿度 、振动等，选择能够在恶劣环 境下稳定工作的速度继电器。
使用速度继电器时的注意事项
正确接线
按照说明书正确连接输入信号 和输出负载，确保接线正确无
误，防止短路或断路。
调整设定值
根据控制要求，调整速度继电 器的设定值，使其能够准确反 映输入信号的变化。
安全保护
在电梯控制系统中，速度继电器可以 作为安全保护装置，当电梯出现超速 或异常时，速度继电器会切断电梯电 源，防止电梯事故发生。
03
速度继电器的优缺点
优点
高灵敏度与可靠性
速度继电器通常具有较高的灵敏度，能够准确检 测转速变化，并在接收到信号后迅速做出反应。 同时，由于其内部结构设计合理，机械磨损小， 因此具有较高的可靠性。
易于安装与维护
速度继电器结构简单，安装方便，同时其封闭式 结构也使得维护变得相对简单。
良好的隔离性能
速度继电器通常具有较好的电气隔离性能，能够 有效地保护电路和电机不受外界干扰的影响，提 高系统的稳定性。
广泛的适用范围
速度继电器适用于各种类型的电机和控制系统， 能够满足不同应用场景的需求。
缺点
继电器知识培训 继电器基础知识学习资料PPT资料
但对于定子绕组为△联结的电动机必须采用带断相保护的热继电器。 当电动机过载电流超过整定值时，双金属片过热向右弯曲，经过一定时间后，产生足够的弯曲变形，通过传动机构将和接触器线圈串
过载能力较差的电动机，按电动机额定电流的 联的动断触点断开，使接触器的线圈断电，从而断开主电路，使电动机停转，起到过载保护的目的，同时热元件因为断电而逐渐降温
其延时动合触点迅速闭合，延时动断触点迅 线圈串接在电路中，线圈匝数少，导线粗 速断开。当线圈失电时，其延时动合触点要 电流继电器有欠电流继电器和过电流继电器两类。
过载能力较差的电动机，按电动机额定电流的（0.
延时一段时间再断开，延时动断触点要延时 过载能力较差的电动机，按电动机额定电流的（0.
当电动机正常运行时，工作电流通过热元件产生热量不足以使热继电器不动作；
结构
定子（笼型空心绕组） 转子 由一块永久磁铁制成，与电动机同轴相联 触点系统
当转子（磁铁）旋转时， 笼型绕组切割转子磁场产 生感应电动势和感应电流， 此电流与磁铁磁场相作用， 产生电磁转矩，圆环在此 力矩的作用下带动定子柄， 克服弹簧力而顺转子转动 的方向摆动，使触点动作。 当转速低于一定值时，定 子柄在弹簧作用下复位， 触点复位。
一段时间再闭合。
3.热继电器
定义：利用电流的热效应原理而使触点动作的保护电器。
主要用于电动机的过载保护、断相保护、电流不平衡的 保护。
结构 使用：
发热元件 动断触点 传动机构 复位按钮
调整电流装置
发热元件 动断触点
串联 串联
主电路 控制电路
工作原理
当电动机正常运行时，工作电 流通过热元件产生热量不足以使热 继电器不动作；
选择时主要根据电动机定子绕组的联结方式来确定热继电器的型 号，在三相异步电动机电路中，在电源对称性较好或 Y 联结的电动机 时可选用两相或三相结构的热继电器。但对于定子绕组为△联结的电 动机必须采用带断相保护的热继电器。
过载能力较差的电动机，按电动机额定电流的 联的动断触点断开，使接触器的线圈断电，从而断开主电路，使电动机停转，起到过载保护的目的，同时热元件因为断电而逐渐降温
其延时动合触点迅速闭合，延时动断触点迅 线圈串接在电路中，线圈匝数少，导线粗 速断开。当线圈失电时，其延时动合触点要 电流继电器有欠电流继电器和过电流继电器两类。
过载能力较差的电动机，按电动机额定电流的（0.
延时一段时间再断开，延时动断触点要延时 过载能力较差的电动机，按电动机额定电流的（0.
当电动机正常运行时，工作电流通过热元件产生热量不足以使热继电器不动作；
结构
定子（笼型空心绕组） 转子 由一块永久磁铁制成，与电动机同轴相联 触点系统
当转子（磁铁）旋转时， 笼型绕组切割转子磁场产 生感应电动势和感应电流， 此电流与磁铁磁场相作用， 产生电磁转矩，圆环在此 力矩的作用下带动定子柄， 克服弹簧力而顺转子转动 的方向摆动，使触点动作。 当转速低于一定值时，定 子柄在弹簧作用下复位， 触点复位。
一段时间再闭合。
3.热继电器
定义：利用电流的热效应原理而使触点动作的保护电器。
主要用于电动机的过载保护、断相保护、电流不平衡的 保护。
结构 使用：
发热元件 动断触点 传动机构 复位按钮
调整电流装置
发热元件 动断触点
串联 串联
主电路 控制电路
工作原理
当电动机正常运行时，工作电 流通过热元件产生热量不足以使热 继电器不动作；
选择时主要根据电动机定子绕组的联结方式来确定热继电器的型 号，在三相异步电动机电路中，在电源对称性较好或 Y 联结的电动机 时可选用两相或三相结构的热继电器。但对于定子绕组为△联结的电 动机必须采用带断相保护的热继电器。

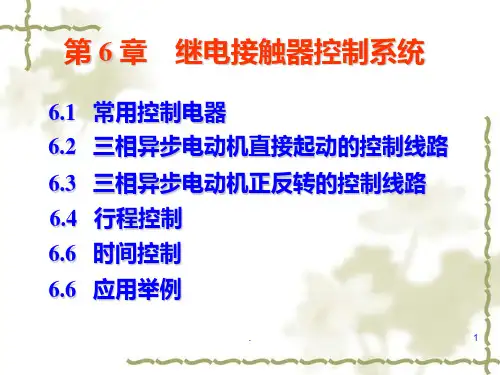

第六章继电器PPT课件
⑤继电器的线圈与负载串联，反映负载电流，线圈匝数少， 导线粗。
2、电压继电器
上述①~ ④与电流继电器相对应；
⑤继电器的线圈与导线并联，反映负载电压，匝数多，导线
细。
.
17
3、中间继电器
中间继电器常用来传递多个信号和同时控制多个电路或 将信号放大，也可以直接控制小容量电动机或其它电气执行 元件。
其输入量一般为电压，实质上为电压继电器，中间继电 器的结构和交流接触器基本相同，只是电磁系统小些，触点 多些。
❖ 交流接触器中的辅助触点在起动按钮松开后使接触器线 圈照常通电，使解除其保持吸合状态电动机持续运行下 去，这种作用称为自锁。
❖ 熔断器起到短路保护作用。 ❖ 热继电器起到过载保护作用。当长期过载运行时热元件
发热弯曲其常闭触点断开，接触器线圈回路断电，主触 点释放，电动机停止。 ❖ 断电或电压严重下降时接触器吸力减小，使主辅触点断 开，进行了零压或欠压保护，当电源恢复时需重新按下 按钮才能起动，因为自锁触点已经断开。
反转
KMR KMF
STb
.
35
6.4 时间控制
时间控制是指采用时间继电器进行延时控制。例如电动 机的 Y — 起动。
时间继电器：用来反映时间间隔的自动控制电器，从 控制方式上分为通电延时和断电延时两类。延时范围从0.05 秒到几十小时不等。
通电延时空气式时间继电器；断电延时空气式时间继电器。
.
36
常开触点
.
33
返回
限位控制：当运动部件超出其行程范围就会触动限位行程
开关，使常闭触点断开，切断电源，运动停止，起到了限位 保护。
自动往复控制：要求用行程开关来切换正反转控制，实现
运动部件往复运动。
2、电压继电器
上述①~ ④与电流继电器相对应；
⑤继电器的线圈与导线并联，反映负载电压，匝数多，导线
细。
.
17
3、中间继电器
中间继电器常用来传递多个信号和同时控制多个电路或 将信号放大，也可以直接控制小容量电动机或其它电气执行 元件。
其输入量一般为电压，实质上为电压继电器，中间继电 器的结构和交流接触器基本相同，只是电磁系统小些，触点 多些。
❖ 交流接触器中的辅助触点在起动按钮松开后使接触器线 圈照常通电，使解除其保持吸合状态电动机持续运行下 去，这种作用称为自锁。
❖ 熔断器起到短路保护作用。 ❖ 热继电器起到过载保护作用。当长期过载运行时热元件
发热弯曲其常闭触点断开，接触器线圈回路断电，主触 点释放，电动机停止。 ❖ 断电或电压严重下降时接触器吸力减小，使主辅触点断 开，进行了零压或欠压保护，当电源恢复时需重新按下 按钮才能起动，因为自锁触点已经断开。
反转
KMR KMF
STb
.
35
6.4 时间控制
时间控制是指采用时间继电器进行延时控制。例如电动 机的 Y — 起动。
时间继电器：用来反映时间间隔的自动控制电器，从 控制方式上分为通电延时和断电延时两类。延时范围从0.05 秒到几十小时不等。
通电延时空气式时间继电器；断电延时空气式时间继电器。
.
36
常开触点
.
33
返回
限位控制：当运动部件超出其行程范围就会触动限位行程
开关，使常闭触点断开，切断电源，运动停止，起到了限位 保护。
自动往复控制：要求用行程开关来切换正反转控制，实现
运动部件往复运动。
继电器工作原理ppt课件
► 2.固态继电器 输入、输出功能由电子元件完成而无机械运动部件的一种继 电器。 3.时间继电器 当加上或除去输入信号时，输出部分需延时或限时到规定的 时间才闭合或断开其被控线路的继电器。 4.温度继电器 当外界温度达到规定值时而动作的继电器. 5.风速继电器 当风的速度达到一定值时，被控电路将接通或断开。 6.加速度继电器 当运动物体的加速度达到规定值时，被控电路将接通或断开。 7.其它类型的继电器 如光继电器、声继电器、热继电器等。
3
►继电器外形尺寸分类 ►微型继电器最长边尺寸不大于10mm的继电
器 ►超小型继电器最长边尺寸大于10mm，但不
大于25mm的继电器 ►小型继电器最长边尺寸大于25mm，但不大
于50mm的继电器
4
电磁继电器分类
电磁继电器 在输入电路内电流的作用下，由机械部件的相对运动产生预 定响应的一种继电器。 它包括直流电磁继电器、交流电磁继电器、磁保持继电器、 极化继电器、舌簧继电器,节能功率继电器。 (1)直流电磁继电器：输入电路中的控制电流为直流的电磁 继电器。 (2)交流电磁继电器：输入电路中的控制电流为交流的电磁 继电器。 (3)磁保持继电器：将磁钢引入磁回路，继电器线圈断电后， 继电器的衔铁仍能保持在线圈通电时的状态，具有两个稳定 状态。 (4)极化继电器：状态改变取决于输入激励量极性的一种直 流继电器。 (5)舌簧继电器：利用密封在管内，具有触点簧片和衔铁磁 路双重作用的舌簧的动作来开、闭或转换线路的继电器。 (6)节能功率继电器:输入电路中的控制电流为交流的电磁继 电器,但它的电流大(一般30-100A),体积小, 节电功能. 5
9
实用例
10
电路中的符号表示方法
11
电路图
12
电机正反转电路
3
►继电器外形尺寸分类 ►微型继电器最长边尺寸不大于10mm的继电
器 ►超小型继电器最长边尺寸大于10mm，但不
大于25mm的继电器 ►小型继电器最长边尺寸大于25mm，但不大
于50mm的继电器
4
电磁继电器分类
电磁继电器 在输入电路内电流的作用下，由机械部件的相对运动产生预 定响应的一种继电器。 它包括直流电磁继电器、交流电磁继电器、磁保持继电器、 极化继电器、舌簧继电器,节能功率继电器。 (1)直流电磁继电器：输入电路中的控制电流为直流的电磁 继电器。 (2)交流电磁继电器：输入电路中的控制电流为交流的电磁 继电器。 (3)磁保持继电器：将磁钢引入磁回路，继电器线圈断电后， 继电器的衔铁仍能保持在线圈通电时的状态，具有两个稳定 状态。 (4)极化继电器：状态改变取决于输入激励量极性的一种直 流继电器。 (5)舌簧继电器：利用密封在管内，具有触点簧片和衔铁磁 路双重作用的舌簧的动作来开、闭或转换线路的继电器。 (6)节能功率继电器:输入电路中的控制电流为交流的电磁继 电器,但它的电流大(一般30-100A),体积小, 节电功能. 5
9
实用例
10
电路中的符号表示方法
11
电路图
12
电机正反转电路

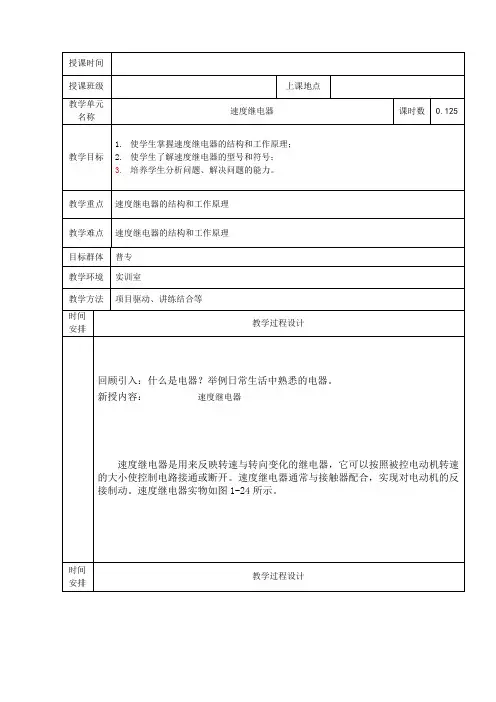

速度继电器
1.速度继电器的结构和工作原理从结构上看，速度继电器主要由转子、转轴、定子和触点等部分组成，如图1-25所示。
转子是一个圆柱形永久磁铁，定子是一个笼形空心圆环，并装有笼形绕组。
1-轴；2-转子；3-定子；4-绕组；5-摆杆；6、7-静触点；8、9-簧片图1-25 速度继电器结构原理图工作过程：速度继电器的转轴和电动机的轴通过联轴器相连，当电动机转动时，速度继电器的转子随之转动，定子内的绕组便切割磁力线，产生感应电流，此电流与转子磁场作用产生转矩，使定子随转子方向开始转动。
电动机转速达到某一值时，产生的转矩能使定子转到一定角度使摆杆推动常闭触点动作；当电动机转速低于某一值或停转时，定子产生的转矩会减小或消失，触点在弹簧的作用下复位。
速度继电器有两组触点(每组各有一对常开触点和常闭触点)，可分别控制电动机正、反转的反接制动。
通常当速度继电器转轴的转速达到120r/min时，触头即动作；当转速低于100r/min 时，触头即复位。
2.速度继电器的型号和符号（1）型号。
速度继电器的标志组成及其含义如下：J F Z继电器反接设计序号转速等级制动（2）电气符号。
速度继电器的图形符号及文字符号如图1-26所示。
图1-26 速度继电器图形、文字符号 3.速度继电器的选择与常见故障的处理方法速度继电器主要根据电动机的额定转速来选择。
使用时，速度继电器的转轴应与电动机同轴连接；安装接线时，正反向的触点不能接错，否则不能起到反接制动时接通和断开反向电源的作用。
速度继电器的常见故障及其处理方法如表1-12所示。
表1-12 速度继电器的常见故障及其处理方法故 障 现 象 产 生 原 因 处 理 方 法制动时速度继电器失效，电动机不能制动 1. 速度继电器胶木摆杆断裂 2. 速度继电器常开触点接触不良 3. 弹性动触片断裂或失去弹性 1. 调换胶木摆杆 2. 清洗触点表面油污 3. 调换弹性动触片作业 1.预习1.7.1教学反馈（注：教学过程设计部分可加页；表电子商务数据的概念及意义电子商务是与数据分析关系非常紧密的重要行业之一，也是数据分析广泛应用的行业之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
功能及应用
功能：
(1)通过观察速度继电器触点的动作与否，来判断电动机的 转向与转速。
(2)经常被用在电动机的反接制动回路中。 应用: 速度继电器应用广泛，可以用来监测船舶、火车的内燃机引 擎，以及气体、水和风力涡轮机，还可以用于造纸业、箔的 生产和纺织业生产上。在船用柴油机以及很多柴油发电机组 的应用中，速度继电器作为一个二次安全回路，当紧急情况 产生时，迅速关闭引擎。
快慢作为输入信号，通过触电的动作信号传递给接触器，再通过接
触器实现对电动机的控制。
常用的感应式速度继电器有JY1和JFZ0系列。
JY1系列能在3000r/min的转速下可靠工作。JFZ0型触头动作速度
不受定子柄偏转快慢的影响，触头改用微动开关。一般情况下，速
度继电器的触头在转速达到120r/min以上时能动作，当转速低于
速度继电器
1.简介 2.工作原理 3功能和应用 4.速度继电器在三相异步电动机的制动控制
1
简介
速度继电器（转速继电器）（文字符号KS）是依靠速度大小使继
电器动作与否的信号，配合接触器实现对电动机的反接制动，故
又称反接制动继电器。它的主要结构是由转子、定子及触点三部分
组成。他是当转速达到规定值后继电器动作。即依靠电动机转速的
100r/min左右时触头复位。
2
。定子的结构与笼型异步电动机相似，是一个笼型空心圆环，有硅钢片冲压而成，并装有笼型绕组。转子是一个圆柱形永久磁铁。
外观与内部结构
3
定子的结构与笼型异步电动机相似，是一个笼型空心 圆环，有硅钢片冲压而成，并装有笼型绕组。转子是 一个圆柱形永久磁铁。
4
工作原理
速度继电器转子的轴与被控 电动机的轴相连接，而定子 套在转子上。当电动机转动 时，速度继电器的转子随之 转动，定子内的短路导体便 切割磁场，产生感应电动势， 从而产生电流。此电流与旋 转的转子磁场作用产生转矩， 于是定子开始转动。当转到 一定角度时，装在定子轴上 的摆锤推动簧片动作，使常 闭触头分断，常开触头闭合。 当电动机转速低于某一值时， 定子产生的转矩减小，触头 在弹簧作用下复位。
7
单向示意图
9
谢谢
10
6
反接制动的控制
当电动机正常运转需制动时，将三相电源相序切换，然后在 电动机转速接近零时将电源及时切掉。控制电路是采用速度 继电器来判断电动机的零速点并及时切断三相电源的。速度 继电器KS的转子与电动机的轴相连，当电动机正常运转时， 速度继电器的常开触头闭合，当电动机停车转速接近零时， KS的常开触头断开，切断接触器的线圈电路
功能及应用
功能：
(1)通过观察速度继电器触点的动作与否，来判断电动机的 转向与转速。
(2)经常被用在电动机的反接制动回路中。 应用: 速度继电器应用广泛，可以用来监测船舶、火车的内燃机引 擎，以及气体、水和风力涡轮机，还可以用于造纸业、箔的 生产和纺织业生产上。在船用柴油机以及很多柴油发电机组 的应用中，速度继电器作为一个二次安全回路，当紧急情况 产生时，迅速关闭引擎。
快慢作为输入信号，通过触电的动作信号传递给接触器，再通过接
触器实现对电动机的控制。
常用的感应式速度继电器有JY1和JFZ0系列。
JY1系列能在3000r/min的转速下可靠工作。JFZ0型触头动作速度
不受定子柄偏转快慢的影响，触头改用微动开关。一般情况下，速
度继电器的触头在转速达到120r/min以上时能动作，当转速低于
速度继电器
1.简介 2.工作原理 3功能和应用 4.速度继电器在三相异步电动机的制动控制
1
简介
速度继电器（转速继电器）（文字符号KS）是依靠速度大小使继
电器动作与否的信号，配合接触器实现对电动机的反接制动，故
又称反接制动继电器。它的主要结构是由转子、定子及触点三部分
组成。他是当转速达到规定值后继电器动作。即依靠电动机转速的
100r/min左右时触头复位。
2
。定子的结构与笼型异步电动机相似，是一个笼型空心圆环，有硅钢片冲压而成，并装有笼型绕组。转子是一个圆柱形永久磁铁。
外观与内部结构
3
定子的结构与笼型异步电动机相似，是一个笼型空心 圆环，有硅钢片冲压而成，并装有笼型绕组。转子是 一个圆柱形永久磁铁。
4
工作原理
速度继电器转子的轴与被控 电动机的轴相连接，而定子 套在转子上。当电动机转动 时，速度继电器的转子随之 转动，定子内的短路导体便 切割磁场，产生感应电动势， 从而产生电流。此电流与旋 转的转子磁场作用产生转矩， 于是定子开始转动。当转到 一定角度时，装在定子轴上 的摆锤推动簧片动作，使常 闭触头分断，常开触头闭合。 当电动机转速低于某一值时， 定子产生的转矩减小，触头 在弹簧作用下复位。
7
单向示意图
9
谢谢
10
6
反接制动的控制
当电动机正常运转需制动时，将三相电源相序切换，然后在 电动机转速接近零时将电源及时切掉。控制电路是采用速度 继电器来判断电动机的零速点并及时切断三相电源的。速度 继电器KS的转子与电动机的轴相连，当电动机正常运转时， 速度继电器的常开触头闭合，当电动机停车转速接近零时， KS的常开触头断开，切断接触器的线圈电路
