导电聚苯胺的掺杂及掺杂机理

导电高分子材料聚苯胺（PAn）的研究进展摘要：本文主要结合导电高分子材料聚苯胺（PAn）目前现状,综述了聚苯胺的结构、特性、合成方法、用途。

指出了聚苯胺的发展方向和前景.关键词：性质、应用、合成方法、发展引言聚笨胺（olyaniline）即导电塑料，是一种高分子合成材料。

它是一类特种功能材料，有塑料的性质——密度和可加工性，又具有金属的导电性，还具备金属和塑料所欠缺的化学和电化学性能，在生活中有许多应用。

1聚苯胺的性质聚苯胺的主链上含有交替的苯环和氮原子，是一种稳定性较好的导电高分子材料，而且它的实际应用前景很广阔。

它具有优良的环境稳定性，是一种具有金属光泽的粉末。

聚苯胺是典型的高分子半导体，本身导电性很差（纯的聚苯胺不导电），需要掺杂以后才能提高导电性。

聚苯胺能被氧化，最终是白色。

1.1聚苯胺的结构1.2 聚苯胺的性质（1）导电性聚苯胺本身的导电性差，需要掺杂以后才能提高电性，它是典型的高分子半导体。

聚苯胺的导电性受很多因素的影响，除了分子链本身的结构外，还有PH值和温度等等。

导电性是聚苯胺的一个非常重要的特性，完全还原的聚苯胺是白色，不导电；再经氧化掺杂后显蓝色，不导电（如果完全氧化则不能导电）；再经酸掺杂后显绿色，导电。

PH值与聚苯胺导电率的依赖关系：当PH>4时，导电率与PH值无关，呈绝缘体性质；当2<PH<4时，导电率随溶液PH值的降低而迅速增加，其表现为半导体特性；当PH<2时，导电率与ph值无关，呈金属特性。

温度对聚苯胺导电性的影响也很大，在一定的温度范围内，导电性会有规律的变化，但温度超过后会改变聚苯胺的微观结构。

（2）热稳定性聚苯胺的热稳定性是待解决的问题，它的环境稳定性强，但它的加工强度和机械性能差。

聚苯胺难以保证经过常见工程塑料加工温度热处理后电导率不发生大幅度减弱甚至变为绝缘体。

（3）聚苯胺的溶解性由于聚苯胺链间的相互作用使得它的溶解性极差，相应地可加工性也差，限制了它在技术上的广泛应用。

聚苯胺导电态1. 引言聚苯胺是一种重要的有机导电材料，具有良好的导电性能和化学稳定性。

在导电态下，聚苯胺可以应用于多个领域，如电子器件、能源存储和生物传感等。

本文将详细介绍聚苯胺导电态的性质、制备方法以及应用领域。

2. 聚苯胺导电态的性质聚苯胺导电态具有以下主要性质：2.1 导电性能聚苯胺导电态具有良好的导电性能，可以实现电流的传导。

其导电性能与聚苯胺的掺杂程度有关，掺杂程度越高，导电性能越好。

聚苯胺导电态的导电机制主要包括载流子的离域和离子的迁移。

2.2 化学稳定性聚苯胺导电态具有较好的化学稳定性，可以在一定的环境条件下保持其导电性能。

然而，在一些特殊的环境下，如强酸、强碱和氧化剂等存在时，聚苯胺导电态可能会发生降解或失去导电性。

2.3 光学性质聚苯胺导电态具有一定的光学性质，可以吸收和发射光线。

其吸收光谱主要集中在紫外-可见光区域，而发射光谱主要位于可见光区域。

这些光学性质使得聚苯胺导电态在光电子器件中具有广泛的应用前景。

3. 聚苯胺导电态的制备方法聚苯胺导电态可以通过多种方法制备，下面介绍其中几种常用的制备方法：3.1 化学氧化聚合法化学氧化聚合法是制备聚苯胺导电态最常用的方法之一。

该方法使用氧化剂（如过氧化氢、过硫酸铵等）将苯胺单体氧化为聚苯胺导电态。

在反应过程中，氧化剂将苯胺分子氧化并形成氧化物，同时释放出质子，使聚苯胺形成导电态。

3.2 电化学聚合法电化学聚合法是利用电化学方法在电极表面直接聚合聚苯胺导电态的方法。

该方法通过在电极表面施加电压，使苯胺单体在电极表面发生氧化聚合反应，形成聚苯胺导电态。

电化学聚合法具有反应速度快、控制性好等优点，适用于制备薄膜状的聚苯胺导电态。

3.3 其他制备方法除了上述两种常用的制备方法外，还有一些其他的制备方法，如化学还原法、溶液浸渍法和激光光解法等。

这些方法各有特点，可以根据具体需求选择合适的制备方法。

4. 聚苯胺导电态的应用领域聚苯胺导电态在多个领域具有广泛的应用，下面介绍其中几个主要的应用领域：4.1 电子器件聚苯胺导电态可以用作电子器件中的导电材料，如导电薄膜、导电纤维和导电墨水等。

自1984年MacDiarmid 在酸性条件下，由苯胺单体聚合所得的导电性聚苯胺至今，聚苯胺成为现在研究进展最快的导电聚合物之一。

其原因在于聚苯胺具有以下诱人的独特优势：合成简单，良好的环境稳定性，独特的掺杂现象，电化学性能、潜在的溶液和熔融加工等性能。

聚苯胺被认为是最有希望在实际中得到应用的导电高分子材料。

以导电聚苯胺为基础材料，目前正在开发许多新技术，例如电磁屏蔽技术、抗静电技术、全塑金属防腐技术、电致变色、传感器元件和隐身技术等。

1、聚苯胺的结构与其导电机理聚苯胺是典型的有机导电聚合物，是一种具有金属光泽的粉末，聚苯胺可以看做是苯二胺和醌二亚胺的共聚基金项目：渭南师范学院研究生项目（09YKZ2018）聚苯胺导电性能的研究进展刘展晴　渭南师范学院化学化工系　７１４０００物。

高分子材料能导电，必须具备两个条件，要能产生足够数量的载流子(电子、空穴或离子等)，以及大分子链内和链间要能形成导电通道。

聚苯胺属于共轭结构型导电聚合物。

其导电机理与金属和半导体均不同，而这类共轭型导电聚合物的载流子是“离域”p-电子和由掺杂剂形成的孤子、极化子、双极化子等构成。

聚苯胺的电活性源于分子链中的π电子共轭结构：随分子链中π电子体系的扩大，π成键态和π*反键态分别形成价带和导带, 这种非定域的π电子共轭结构经掺杂可形成P 型和N 型导电态。

聚苯胺在掺杂中，由于掺杂的质子酸分解产生H +和对阴离子(如Cl -、SO 42-等)进入主链,与胺和亚胺基团中N 原子结合形成极子和双极子离域到整个分子链的π键中 ,从而使聚苯胺呈现较高的导电性。

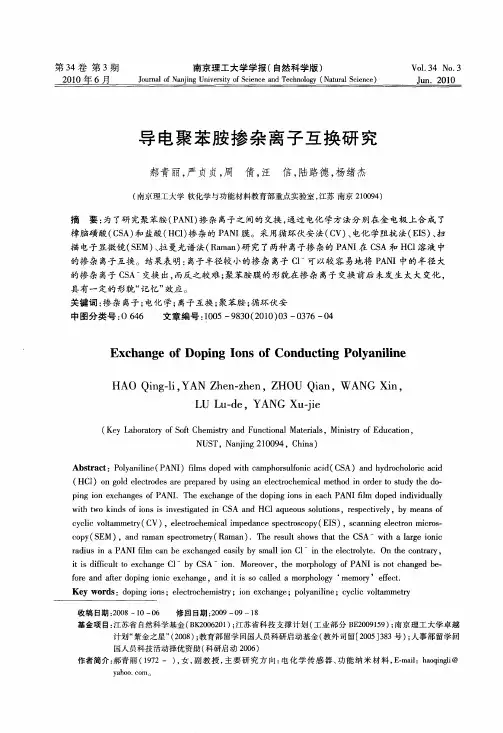

2、聚苯胺的导电性2.1 不同类型的酸掺杂对聚苯电导率的影响自MacDiarmid 在酸性条件下聚合苯胺单体获得具有导电性聚合物以来，在国内外广受关注。

聚苯胺具有独特的掺杂机制，研究表明：用酸性较强无机酸掺杂时，电导率高；酸性弱时，相应的电导率降低。

但同时也发现无机酸掺聚苯胺其溶解性差，为了解决此问题。

聚苯胺导电态聚苯胺是一种具有导电性能的高分子材料，其导电态被广泛应用于电子器件和能源领域。

本文将从聚苯胺导电态的形成机制、导电性能的特点以及应用领域等方面进行介绍。

聚苯胺导电态的形成主要是通过掺杂的方式实现的。

在聚苯胺分子中，苯环上的氮原子可以接受或者捐赠电子，从而形成带正电或者带负电的离子。

常用的掺杂剂有酸、碱和氧化剂等。

其中，酸掺杂可以将聚苯胺分子中的某些氮原子负离子化，从而提高电子的导电性能；碱掺杂可以将聚苯胺分子中的某些氮原子正离子化，增加电子的输运性能；氧化剂掺杂可以使聚苯胺分子中的苯环形成氧化还原对，提高电子的传导性能。

聚苯胺导电态的特点主要体现在其导电性能方面。

聚苯胺导电态的电导率可以在10^-3~10^3 S/cm之间变化，具有较高的导电性。

此外，聚苯胺导电态的导电性能还可以通过掺杂剂的种类和浓度进行调控。

例如，酸掺杂的聚苯胺导电态具有较高的导电性能，而碱掺杂的聚苯胺导电态具有较好的电子传输性能。

聚苯胺导电态在电子器件和能源领域有着广泛的应用。

在电子器件方面，聚苯胺导电态可以用作导电电极材料，如柔性电极和透明导电薄膜等。

聚苯胺导电态还可以用于制备有机场效应晶体管（OFET）和有机光电器件等。

在能源领域方面，聚苯胺导电态可以用于制备超级电容器电极材料，具有高能量密度和高功率密度的特点。

此外，聚苯胺导电态还可以用于制备柔性锂离子电池和柔性太阳能电池等。

总结起来，聚苯胺导电态是一种具有导电性能的高分子材料，其导电态的形成主要通过掺杂的方式实现。

聚苯胺导电态具有较高的导电性能和电子传输性能，可以在电子器件和能源领域中得到广泛的应用。

随着对聚苯胺导电态的深入研究，相信其在未来的应用中将发挥更加重要的作用。

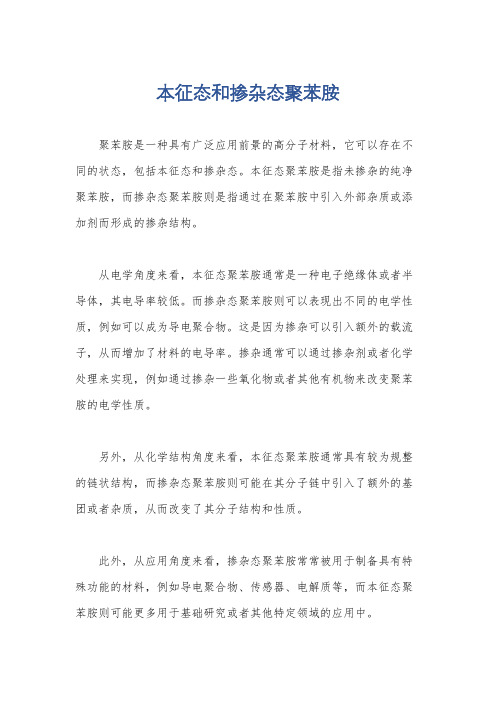

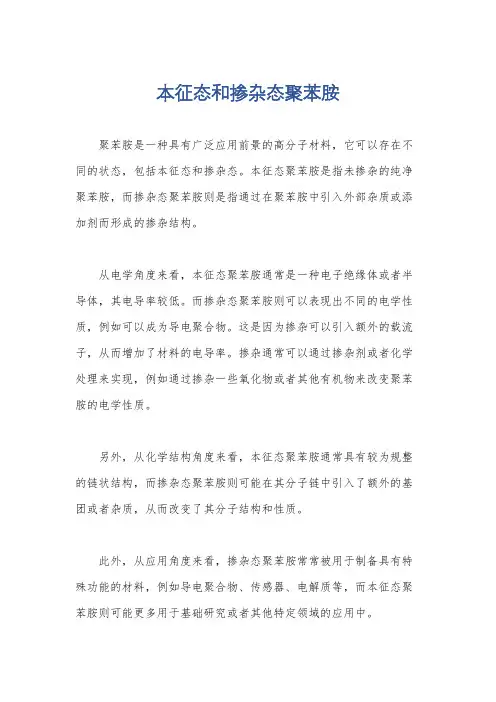

本征态和掺杂态聚苯胺
聚苯胺是一种具有广泛应用前景的高分子材料，它可以存在不同的状态，包括本征态和掺杂态。

本征态聚苯胺是指未掺杂的纯净聚苯胺，而掺杂态聚苯胺则是指通过在聚苯胺中引入外部杂质或添加剂而形成的掺杂结构。

从电学角度来看，本征态聚苯胺通常是一种电子绝缘体或者半导体，其电导率较低。

而掺杂态聚苯胺则可以表现出不同的电学性质，例如可以成为导电聚合物。

这是因为掺杂可以引入额外的载流子，从而增加了材料的电导率。

掺杂通常可以通过掺杂剂或者化学处理来实现，例如通过掺杂一些氧化物或者其他有机物来改变聚苯胺的电学性质。

另外，从化学结构角度来看，本征态聚苯胺通常具有较为规整的链状结构，而掺杂态聚苯胺则可能在其分子链中引入了额外的基团或者杂质，从而改变了其分子结构和性质。

此外，从应用角度来看，掺杂态聚苯胺常常被用于制备具有特殊功能的材料，例如导电聚合物、传感器、电解质等，而本征态聚苯胺则可能更多用于基础研究或者其他特定领域的应用中。

总的来说，本征态和掺杂态聚苯胺在电学性质、化学结构和应用方面都有明显的区别，对于理解聚苯胺的性质和开发新型材料具有重要意义。

一、实验目的1. 学习导电聚苯胺的化学合成方法。

2. 探究不同合成条件对聚苯胺导电性能的影响。

3. 通过实验测试聚苯胺的导电性能，分析其导电机制。

二、实验原理导电聚苯胺是一种具有独特导电性能的高分子材料，其导电性能与其化学结构、掺杂剂种类和浓度等因素密切相关。

本实验采用化学氧化合成方法，通过苯胺的氧化聚合制备导电聚苯胺，并研究其导电性能。

三、实验材料与仪器1. 实验材料：- 苯胺- 氧化剂（如过硫酸铵）- 溶剂（如盐酸、乙醇等）- 掺杂剂（如氯化锂、氯化钾等）- 实验试剂：盐酸、乙醇、过硫酸铵等2. 实验仪器：- 磁力搅拌器- 电热恒温水浴锅- 四探针法电阻率测试仪- 电子天平- 移液器- 烧杯、试管、滴定管等四、实验步骤1. 苯胺的氧化聚合：- 称取一定量的苯胺，加入一定量的溶剂，溶解后加入一定量的氧化剂。

- 将混合溶液置于磁力搅拌器上，在恒温水浴锅中加热至一定温度，保持一段时间。

- 停止加热，待溶液冷却至室温后，加入一定量的掺杂剂，搅拌均匀。

2. 聚苯胺的导电性能测试：- 将制备好的聚苯胺溶液滴涂在玻璃板上，晾干后形成薄膜。

- 使用四探针法电阻率测试仪测试聚苯胺薄膜的电阻率。

- 改变掺杂剂种类和浓度，重复上述实验，比较不同条件下的导电性能。

五、实验结果与分析1. 苯胺的氧化聚合：- 在一定温度下，苯胺与氧化剂发生氧化聚合反应，生成聚苯胺。

- 通过改变氧化剂种类、用量和反应时间，可以控制聚苯胺的分子量和结构。

2. 聚苯胺的导电性能：- 在不同掺杂剂种类和浓度下，聚苯胺的导电性能有所差异。

- 当掺杂剂种类和浓度适中时，聚苯胺的导电性能较好。

- 通过改变掺杂剂种类和浓度，可以调节聚苯胺的导电性能。

六、结论1. 本实验成功制备了导电聚苯胺，并研究了其导电性能。

2. 通过改变氧化剂种类、用量和反应时间，可以控制聚苯胺的分子量和结构。

3. 通过改变掺杂剂种类和浓度，可以调节聚苯胺的导电性能。

4. 导电聚苯胺具有广泛的应用前景，如电池、超级电容器、传感器等。

苯胺简介及结构聚苯胺是一种具有金属光泽的粉末，因分子内具有大的线型共轭π电子体系，其自由电子可随意迁移和传递，而成为最具代表性的有机半导体材料。

与其他导电聚合物相比，聚苯胺具有结构多样化、耐氧化和耐热性好等特点，同时还具有特殊的掺杂机制。

MacDiarmid 重新开发聚苯胺后,在固体13C-NMR及IR研究的基础上提出聚苯胺是一种头尾连接的线性聚合物,由苯环-醌环交替结构所组成,但这种结构和后来出现的大量实验数据相矛盾。

1987年,MacDiarmid进一步提出了后来被广泛接受的苯式-醌式结构单元共存的模型,两种结构单元通过氧化还原反应相互转化。

即本征态聚苯胺由还原单元:和氧化单元:构成,其结构为:其中y值用于表征聚苯胺的氧化还原程度,不同的y值对应于不同的结构、组分和颜色及电导率,完全还原型(y=1)和完全氧化型(y=0)都为绝缘体。

在0<y<1的任一状态都能通过质子酸掺杂,从绝缘体变为导体,仅当y=0.5时,其电导率为最大。

聚苯胺的导电原理物质的导电过程是载流子(电子、离子等带电粒子) 在电场作用下定向移动的过程。

通常认为, 高分子聚合物导电必须具备两个条件:一是要能产生足够数量的载流子, 二是大分子链内和链间要能够形成导电通道。

纯的聚苯胺是绝缘体, 要使它变为导体需要掺杂, 就是掺入少量其他元素或化合物。

0<y<1的聚苯胺, 掺杂后能变为导体, y为0.5的中间氧化态聚苯胺(苯式-醌式交替结构) 掺杂后的导电性最好。

而y为1的完全还原态聚苯胺(全苯式结构) 和y为0的完全氧化态聚苯胺(全醌式结构) 即使掺杂也不能变为导体。

一种掺杂聚苯胺的结构式如图所示, x代表掺杂程度, A-是掺杂剂质子酸中的阴离子, y仍代表还原程度。

向聚苯胺中掺入质子酸是一种有效的掺杂方式, 但是使用普通有机酸及无机弱酸获得的掺杂产物电导率不高, 必须用酸性较强的质子酸(如H2SO4、H3PO4、HBr和HCl) 作掺杂剂才可得到电导率较高的掺杂态聚苯胺, 盐酸是最常用的无机掺杂酸。
