毕业设计（论文）题目低压补偿电容器柜控制电路（手动+自动方案）专业电气工程与自动化目录摘要 (Ⅰ)Abstract (Ⅱ)前言 (Ⅲ)第1章无功补偿的概念 (1)1.1 无功补偿的原理 (1)1.2 无功补偿的作用 (2)1.3 无功补偿补偿的方式 (3)1.4 功率因数指标 (4)第2章电容器无功补偿的原理 (5)2.1 电容器无功补偿的原理 (5)2.2 补偿容量的计算 (5)2.3 电容器无功补偿装置的选择应注意的问题 (6)2.3.1 控制器的选型 (6)2.3.2 电容器投切开关的选型 (7)2.3.3 电容器的选型 (8)第3章低压补偿电容器柜控制电路的设计 (10)3.1 问题提出 (10)3.2 方案分析 (11)3.3 低压无功补偿装置的原理 (12)3.4 无功补偿装置的主要元件 (12)3.4.1 控制器 (12)3.4.2 交流接触器 (13)3.4.3 电容器 (13)3.5 控制策略 (14)3.6 装置原理接线图 (14)3.7 无功补偿装置的运行维护 (15)3.7.1 电容器组的巡视检查 (16)3.7.2 运行注意事项 (16)3.7.3 常见故障及处理 (16)结论 (18)致谢 (19)参考文献 (20)附图：A-001,B-001摘要电网中的电力负荷如电动机、变压器等，大部分属于感性负荷，造成系统中大量无功负荷的存在，加上冲击性负荷的影响，使得电能传送过程出现较明显的功率损耗和电压损耗，这会对用户端的电能质量造成严重的影响，于是实时快速的无功补偿技术成为解决这个问题的关键。

在电网中安装并联电容器等无功补偿设备以后，可以补偿感性负载所消耗的无功功率，减少了电网电源向感性负荷提供、由线路输送的无功功率，由于减少了无功功率在电网中的流动，因此可以降低线路和变压器因输送无功功率造成的电能损耗，无功补偿是保持电力系统无功功率平衡、降低损耗、提高供电质量的一种重要手段。

低压电容柜培训资料..教学文稿

1、课题内容简介1.1、实训目的 (2)1.2、主要内容 (2)1.3、工作原理 (2)2、电容器补偿柜的及其作用2.1、电容器柜功能及其结构 (3)2.2、电容器补偿柜的作用 (3)3、一次电路原理分析及安装3.1、电容器柜一次电路原理介绍 (4)3.2、一次电路的工作原理过程 (4)3.3、元器件的作用分析 (5)3.4、一次电路的的安装图 (9)3.5、一次电路连接母线安装及其安装实物图 (10)4、二次回路原理图分析及安装4.1、二次原理图 (16)4.2、二次电路工作原理的过程 (17)4.3、二次电路元器件布置图 (17)4.4、二次电路安装接线图 (18)4.5、二次电路的安装工艺 (18)4.6、安装步骤 (19)5、绝缘电阻测试、介电强度试验5.1、以500伏绝缘摇表测试法测试绝缘电阻 (20)5.2、工频及冲击耐压 (20)附1图表 (21)保护电路有效性绝缘电阻及交流耐压6、心得体会.......................................... 2 27、结束语........................................... 2 31、课题内容简介1.1、实训目的1、学会电容器补偿柜操作使用，并知道它们的作用。

2、进一步认知电容补偿柜的类型及其结构。

3、进一步认知各种电器元器件外形、结构、参数。

4、学会阅读和绘制电容器补偿柜的主电路图、二次电路图、安装接线图。

5 、学会选用开关元器件，并学会母排、母线、电线规格选择。

1.2 、主要内容1、电容器补偿柜柜主电路介绍2、主电路元器件介绍3、一次电路元器件安装4、一次电路元器件安装5、二次电路元器件安装1.3 、工作原理合上刀熔开关和断路器，无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号，控制交流接触器闭合和断开，从而控制电容器投入和退出。

2、电容器补偿柜的及其作用2.1、电容器柜功能及其结构外部结构内部结构JJ熔开关蜡示灯战艰电雷2.2、电容器补偿柜的作用电容补偿柜的作用是提高负载功率因数，降低无功功率，提高供电设备的效率；电容柜是否正常工作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为工作正常。

从入门到精通学习低压电容柜

从入门到精通学习低压电容柜一，电力电容器在电力系统中的作用二，低压电力网中电力电容器的补偿方式三，低压并联电容的结构四，电容器的安装与接线五，电容器的运行参数六，电容器的投入和退出七，电容器的停送电操作八，电容器的保护原理和作用九，电容器的故障判断和处理一，电力电容器在电力系统中的作用在电力系统中接入电力电容器进行无功补偿。

其作用是，1，补偿无功功率，提高功率因数电路中感性负载瞬时所吸收的无功功率，可从电力电容器同一瞬时所释放的无功功率中得到补偿，这样减少了电网的无功输出，奥尼尔可提高电力系统的功率因数。

2，降低功率损耗和电能的损失在有功功率不变的情况下，当功率因数提高後，会使线路上的电流减小，从而降低了线路和变压器的电能损耗。

3，改善电压质量线路中的无功功率，降低了线路种的电流，减少了线路的电压损失，使用点典雅质量得到江湖改善。

二，低压电力网中电力电容器的补偿方式电力电容器与电力网的连接，要求两者额定电压相符并根据这个决定电容器的接法。

低压电力电容器一般多采用三角形接法，常用的补偿方式有，个别补偿，分散补偿和集中补偿三种。

1，个别补偿个别补偿也叫就地补偿，是在用电设备附近，按照用电设备无功功率的需求来装设电力电容器，与用电设备直接并联，两者同时投入运行或断开，使安装的电力电容器就地充分补偿。

采用个别补偿可以最大限度的减少因线路流过无功电流造成的电能损失，变压器，开关，线路的容量可以适当降低，补偿效益最好。

缺点是电力电容器利用率低，有可能产生自激过电压。

2，分散补偿分散补偿是将电力电容器接在车间配电母线上，电容器利用率较高，投资费用较低，但分散补偿只能补偿供电线路和变压器的无功功率。

3，集中补偿集中补偿是将电力电容器安装在变配电站内，补偿电容器按变配电站负荷选择。

集中补偿安装所需要容量比个别补偿和分散补偿所需要的容量少，电力电容器利用率高，但是集中补偿补偿效果差。

三，低压并联电容的结构低压金属化膜并联电容器，由外壳和芯子组成。

低压电容补偿柜 PPT

低压电容补偿柜
❖ 9.3电容器外形
低压电容补偿柜
❖ 9.4 接触器、热继电器外形
低压电容补偿柜
❖ 9.5刀熔开关、功率因数控制器外形
谢谢您的聆听！
❖ （4）母线与电器元件接线端根部应有不小于 5mm的空出位置。
❖ （5）母线搭接长度应大于等于母线宽度或接线端子宽度，并应保证母线与接线端子的接触面不小于母线横截面积的1.5倍。
❖ （6）与电器元件搭接的母排，应避免锐角弯折，制作弯曲角度一般不小于90度。
低压电容补偿柜
低压电容补偿柜
❖ 8、产品出厂随设备附件
❖ 制造厂供货时应提供下列文件及附件： ❖ a. 装箱清单 ❖ b. 产品合格证 ❖ c. 使用说明书 ❖ d. 出厂试验报告 ❖ e. 有关电气图纸 ❖ f. 柜门钥匙，操作手柄及合同单规定的备品备件。
低压电容补偿柜
❖ 9、电容柜主要元件介绍
❖ 9.1 接触器与电容器的选配表
低压电容补偿柜
❖ 9.2熔断器、微型断路器
❖ g. 电路的接点是否符合电气原理图要求。 ❖ f. 保护电路系统是否符合要求。
低压电容补偿柜
❖ h. 用500伏兆欧表测量绝缘电阻值不得低于1兆欧。 ❖ 6.3 使用注意事项 ❖ a. 本产品为不靠墙安装，单面（正面）操作，双面
开门维修的低压配电柜，产品的维修通道及柜门，必须经考核合格的专业人员方可进入或开启进行操作、检查和维修。 ❖ b. 应定期对刀熔开关、微型断路器、熔断器及接触器等元件按使用说明书进行检查、维护和检修。
低压电容补偿柜
❖ 7、母线制作工艺要求 ❖ （1）母线除必要的弯头及斜度外，不允许有
弯曲和歪扭现象，要求母线宽面弯曲度每米不大于2mm，窄面每米不大于3mm。 ❖ （2）母线表面不得有明显的锤痕、锉痕、划痕。 ❖ （3）母线与电器元件搭接，母线应按电器元件接线端子孔径和孔数要求。

低压电容补偿柜PPT课件

10
低压电容补偿柜
❖ 7、母线制作工艺要求 ❖ （1）母线除必要的弯头及斜度外，不允许有
弯曲和歪扭现象，要求母线宽面弯曲度每米不大于2mm，窄面每米不大于3mm。 ❖ （2）母线表面不得有明显的锤痕、锉痕、划痕。 ❖ （3）母线与电器元件搭接，母线应按电器元件接线端子孔径和孔数要求。
11
低压电容补偿柜
，继电器的整定值是否符合设计要求，动作是否准确。 ❖ g. 电路的接点是否符合电气原理图要求。 ❖ f. 保护电路系统是否符合要求。
9
低压电容补偿柜
❖ h. 用500伏兆欧表测量绝缘电阻值不得低于1兆欧。 ❖ 6.3 使用注意事项 ❖ a. 本产品为不靠墙安装，单面（正面）操作，双面
开门维修的低压配电柜，产品的维修通道及柜门，必须经考核合格的专业人员方可进入或开启进行操作、检查和维修。 ❖ b. 应定期对刀熔开关、微型断路器、熔断器及接触器等元件按使用说明书进行检查、维护和检修。
❖ 6.1 产品安装 ❖ 产品的安装应按安装示意图进行，基础槽钢和螺栓由用户自
备，主母线安装时应将搭接面修理平整，处理干净，涂上中性凡士林或采取其它措施，然后用螺栓紧固。 ❖ 6.2 产品在安装完毕后，投入运行前需进行如下项目的检查与试验。 ❖ a. 检查柜体被复层漆膜有无脱落，柜内是否干燥、清洁。
低压电容补偿柜
武汉市武昌电控设备有限公司
1
低压电容补偿柜
1、概述： ❖ 电容补偿柜的作用是提高负载功率因
数，降低无功功率，提高供电设备的效率；电容柜是否正常工作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为工作正常，这里对接触器投切电容器做简单介绍。
2
低压电容补偿柜
❖ 低压电容补偿柜作为低压配电系统的一部分，通常与其它低压开关柜配套，型号上各厂家取名不同，常见的型号为PJ、GJ等。使用条件、一次母线参数、电压等级、结构形式与配套的低压开关设备相似或相同，安装方式一般为固定式安装。

WZJ系列低压无功补偿柜说明书

WZJ系列低压无功补偿柜说明书[产品名称：低压无功补偿柜]一、用途WZJ系列低压无功补偿柜用于低压电网的无功功率补偿，以提高电网功率因数，降低线路损耗，改善电能质量。

该系列低压无功补偿柜以智能型无功功率控制器为核心，利用电容型接触器作为电容器组的投切器件，根据电网功率因数自动进行投切电容，确保电网始终具有较高的功率因数。

WZJ型低压无功补偿柜的补偿元件为电容器，可用于谐波不高的场合；WZJD型低压无功补偿柜的补偿无件同样为电容器，但能根据各相的负荷具状进行分相投切，WZJL型低压无功补偿柜的补偿元件由电容器与电抗器相串联组成，具有谐波抑制功能，可用于谐波较高的场合。

二、使用条件1．环境温度：-25℃～+45℃。

2．相对湿度：不超过90%。

3．周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

4．海拔高度：不超过2000m。

6．安装地点无剧烈振动及颠簸，安装倾斜度不大于5度。

注：若有特殊环境使用条件，请在订货时与我公司协商。

三、执行标准ICE439 《低压成套开关设备和控制设备》GB7251 《低压成套开关设备》GB3983.1-89 《低电压并联电容器》GB12747-91 《自愈式低电压并联电容器》四、结构特点1．补偿柜内部主要元器件有电容器、电抗器（WZJL型）、刀熔开关、熔断器、接触器、控制器等组成；WZJL型无功补偿柜可根据用户要求可进行模块化设计，即一模块集电容器、电抗器、熔断器、接触器于一体，结构紧凑、布局新颖。

2．柜体面板上有功率因数表、电流表、电压表、转换开关等，方便用户进行实时观测和手动/自动投切转换；柜体顶部设有散热用的风机（可选），由温控开关控制，面板上具有控制风机的手动/自动转换开关。

3．柜体采用优质冷轧钢板制成，平整性好，外表面作喷塑处理，防腐能力强；内部框架采用镀锌钢板铝锌钢板，确保较好的导电性和防腐性。

4. 保护功能齐全：有短路、过载、过压、欠压、缺相等保护；各项参数设定方便；当外部有相关故障发生时自动退出运行，送电后自动恢复运行。

成套低压电容补偿柜讲解

1、课题内容简介1.1、实训目的 (2)1.2、主要内容 (2)1.3、工作原理 (2)2、电容器补偿柜的及其作用2.1、电容器柜功能及其结构 (3)2.2、电容器补偿柜的作用 (3)3、一次电路原理分析及安装3.1、电容器柜一次电路原理介绍 (4)3.2、一次电路的工作原理过程 (4)3.3、元器件的作用分析 (5)3.4、一次电路的的安装图 (9)3.5、一次电路连接母线安装及其安装实物图 (10)4、二次回路原理图分析及安装4.1、二次原理图 (16)4.2、二次电路工作原理的过程 (17)4.3、二次电路元器件布置图 (17)4.4、二次电路安装接线图 (18)4.5、二次电路的安装工艺 (18)4.6、安装步骤 (19)5、绝缘电阻测试、介电强度试验5.1、以500伏绝缘摇表测试法测试绝缘电阻 (20)5.2、工频及冲击耐压 (20)附1图表 (21)保护电路有效性绝缘电阻及交流耐压6、心得体会 (22)7、结束语 (23)1、课题内容简介1.1、实训目的1、学会电容器补偿柜操作使用，并知道它们的作用。

2、进一步认知电容补偿柜的类型及其结构。

3、进一步认知各种电器元器件外形、结构、参数。

4、学会阅读和绘制电容器补偿柜的主电路图、二次电路图、安装接线图。

5、学会选用开关元器件，并学会母排、母线、电线规格选择。

1.2、主要内容1、电容器补偿柜柜主电路介绍2、主电路元器件介绍3、一次电路元器件安装4、一次电路元器件安装5、二次电路元器件安装1.3、工作原理合上刀熔开关和断路器，无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号，控制交流接触器闭合和断开，从而控制电容器投入和退出。

2、电容器补偿柜的及其作用2.1、电容器柜功能及其结构外部结构内部结构2.2、电容器补偿柜的作用电容补偿柜的作用是提高负载功率因数，降低无功功率，提高供电设备的效率；电容柜是否正常工作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为工作正常。

低压补偿电容器柜控制电路(手动+自动方案) 精品

成套低压电容补偿柜详解

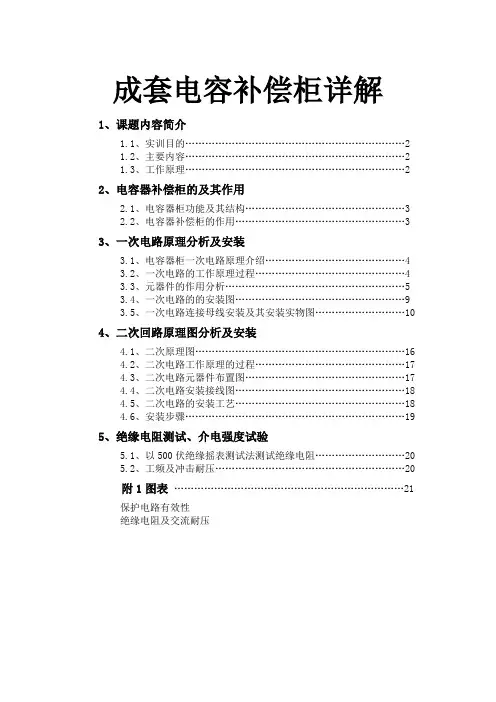

成套电容补偿柜详解1、课题内容简介1.1、实训目的 (2)1.2、主要内容 (2)1.3、工作原理 (2)2、电容器补偿柜的及其作用2.1、电容器柜功能及其结构 (3)2.2、电容器补偿柜的作用 (3)3、一次电路原理分析及安装3.1、电容器柜一次电路原理介绍 (4)3.2、一次电路的工作原理过程 (4)3.3、元器件的作用分析 (5)3.4、一次电路的的安装图 (9)3.5、一次电路连接母线安装及其安装实物图 (10)4、二次回路原理图分析及安装4.1、二次原理图 (16)4.2、二次电路工作原理的过程 (17)4.3、二次电路元器件布置图 (17)4.4、二次电路安装接线图 (18)4.5、二次电路的安装工艺 (18)4.6、安装步骤 (19)5、绝缘电阻测试、介电强度试验5.1、以500伏绝缘摇表测试法测试绝缘电阻 (20)5.2、工频及冲击耐压 (20)附1图表 (21)保护电路有效性绝缘电阻及交流耐压1、课题内容简介1.1、实训目的1、学会电容器补偿柜操作使用，并知道它们的作用。

2、进一步认知电容补偿柜的类型及其结构。

3、进一步认知各种电器元器件外形、结构、参数。

4、学会阅读和绘制电容器补偿柜的主电路图、二次电路图、安装接线图。

5、学会选用开关元器件，并学会母排、母线、电线规格选择。

1.2、主要内容1、电容器补偿柜柜主电路介绍2、主电路元器件介绍3、一次电路元器件安装4、一次电路元器件安装5、二次电路元器件安装1.3、工作原理合上刀熔开关和断路器，无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号，控制交流接触器闭合和断开，从而控制电容器投入和退出。

低压电容补偿柜(BR6000控制器操作及设定)

------------------------------------------------------------------------------------------------------------------ 电容器补偿柜的作用电容补偿柜的作用是提高负载功率因数，降低无功功率，提高供电设备的效率；电容柜是否正常工作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为工作正常。

BR6000控制器的操作步骤及需注意设定的参数值通过“操作模式”键，控制器就会从自动模式跳转到编程模式。

这时候，按回车键(ENTER) ，就会进入到编程模式的参数设定中。

显示器上面一行显示的是要设定的参数，下面的一行显示的是该参数的设置值，这个数值可以通过上下箭头修改。

然后按回车键(ENTER) 来存储设定好的数值，再进入下一级参数的设定。

在任何一步时，想要退出编程模式，可以按“操作模式”键。

在400V系统下，一些需要需要注意的参数，以及设定值：1、对于过压保护的设置:编程模式【PROGRAMMING】下测量电压【MEAS.VOLTAGE】中，修改[210]V L-N2、电容器自愈合电容值偏离报警的设定专家模式【EXPERT MODE】输入密码[6343]专家模式1——电容-故障【CAP-FAILURE】[10]%3、自动初始化，设定的流程：编程模式【PROGRAMMING】——按键[上]自动初始设定【AUTO-INT】[YES]电流互感器变化【1 CURRENT TRANSF】[KNOWN]CT原边电流【2 I-CT PRIMAY】[1000]A/XCT副边电流【3 I-CT SECONDARY】1000/[5]A步骤1功率【4 POWER 1.STAGE】[25.00]kvar自动测试运行(三遍)【TEST 1…3】注意：如果在系统参数都不知道的情况下，BR6000控制器成功的运行了自动初始化后，一些数值将会以“????”的方式显示出来并且这种显示数值无法被修改。

低压无功功率自动补偿控制器说明书(第一版)

在参数设定状态：设定数据减小；在参数查看状态：切换不同参数界面测量数据查看状态：切换同一级电参数菜单参数查看和参数设定状态：进入下一级菜单在参数设定状态：设定数据增大；在参数查看状态：切换不同参数界面
5
12
超前指示灯当前的功率因数超前于切除功率因数，超前灯亮
13
滞后指示灯当前的功率因数滞后于投入功率因数，滞后灯亮
ARC-16F/J ARC-16F/R
交流电压、电流、频率、有功功率、无功功率、功率因数、谐波含量；16 路控制输出、6 种混合补偿方案、12 种编码方式中 LED 显示
注：控制输出：J 为继电器输出，R 为晶体管输出
可选功能柜体温度监测柜体温度监测柜体温度监测
柜体温度监测
4 技术参数序号1来自工作：-10℃～55℃ 贮存：-20℃～70℃ 5%～95%RH，不结露 ≤2000 米安装地点无剧烈震动，无雨雪直接侵蚀，周围环境无腐蚀性气体，无导电尘埃，无易燃易爆介质存在 IP30 152.6mm×152.6mm×91.5mm 141.5mm×141.5mm 嵌入式和导轨式
2
5.2 安装示意图
无功功率
温度（选用）
4
被测功率因数对应相位角
5
通讯
控制输出 6
报警输出
7
绝缘电阻
8
工频耐压
9
环境条件
温度
湿度海拔
其他
10
防护等级
11
外形尺寸
12
开孔尺寸
13
安装方式
5 外形结构
5.1 外形及尺寸(mm)
电压：1.2 倍连续，2 倍持续 30s; 电流：1.2 倍连续，10 倍持续 5s

电容补偿柜的作用与工作原理[教材]

电容补偿柜的作用与工作原理[教材] 电容补尝柜的作用和工作原理一. 电容补偿柜之作用 :用于补偿发电机无功电流、减轻发电机工作负荷，增加发电机可使用容量，可减少工厂一定的用电量、节省工业电力，提高发供电设备的供电质量和供电能力。

二 . 电容柜工作原理用电设备除电阻性负载外，大部分用电设备均属感性用电负载(如日光灯、变压器、马达等用电设备)这些感应负载，使供电电源电压相位发生改变(即电流滞后于电压)，因此电压波动大，无功功率增大，浪费大量电能。

当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。

电容补偿柜内的电脑电容控制系统可解决以上弊端，它可根据用电负荷的变化，而自动设置。

电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到最低程度，提供一个高素质的电力源。

三 . 电容补偿技术 :在工业生产中广泛使用的交流异步电动机，电焊机、电磁铁工频加热器导用点设备都是感性负载。

这些感性负载在进行能量转换过程中，使加在其上的电压超前电流一个角度。

这个角度的余弦，叫做功率因数，这个电流(既有电阻又有电感的线圈中流过的电流)可分解为与电压相同相位的有功分量和落后于电压 90 度的无功分量。

这个无功分量叫做电感无功电流。

与电感无功电流相应的功率叫做电感无功功率。

当功率因数很低时，也就是无功功率很大时会有以下危害: • 增长线路电流使线路损耗增大，浪费电能。

• 因线路电流增大，可使电压降低影响设备使用。

• 对变压器而言，无功功率越大，则供电局所收的每度电电费越贵，当功率因数低于 0.7 时，供电局可拒绝供电。

对发电机而言，以 310KW 发电机为例。

•310KW 发电机的额定功率为 280KW ，额定电流为 530A ，当负载功率因数0.6 时功率 = 380 x 530 x 1.732 x 0.6 = 210KW从上可看出，在负载为 530A 时，机组的柴油机部分很轻松，而电机以不堪重负，如负荷再增加则需再开一台发电机。

低压配电柜电路图讲解

低压配电柜电路图讲解FU熔断器、 KM 交流接触器、KA中间继电器、 KT 时间继电器、KV电压继电器、 SA转换开关、FR热继电器、SB按钮。

常开时开关符号上的横线与线路上一个触点连接，与另外一个触点分开。

常闭时代表开关的符号（横线）与开关两端的触点都连接。

很好认认啊！也很形象！配电板的电路图分为一次原理图和二次原理图，一次原理图是指主电路原理图，二次原理图是指控制电路的原理图。

一般来讲配电柜有有高压配电柜和低压配电柜的区分。

不同型号的配电柜，它的配电柜的内部结构以及技术参数都是各不相同的。

对于需求者来说，就是选择合适的配电柜的型号就可以了呢，那么问题就来了，如何选择配电柜的型号呢，我们应该考虑哪些方面呢？第一，你要明确自己的需求，根据自己的实际情况而定，选择最适合的配电柜型。

这是在选择方面应该必须遵循的最基本原则。

第二，我们应该最好采用国内知名点的配电枢、配电箱厂家的国产配电柜的柜型，不要盲目的选择技术参考比较高的进口品牌柜，这样不仅浪费资源，在实际生活中未必会应用得到哦。

由于进口配电柜中所采用的主要元器件的品牌与柜体不一定是一致的，选择进口配电柜时，需要特别注意主要元器件的参数。

如果某些元器件的参数并不能满足需求，则不宜选择该进口配电柜。

如果配电柜厂家现有的配电柜型号也达不到，不能满足需求，就得给厂家提供图纸或提出自己的需求，要求配电柜厂家进行专门制作。

提醒大家：凡是跟电接触不管是什么产品都要注意安全，配电柜不能用可燃材料制作，这是一项很重要的常识哦，我想大家一定会知道这一点的呢。

配电柜在使用过程必须在一定的场合内，保证安全使用，即使发生事故也要能保持在一定的控制范围内。

这些都是基本的元件,如果需要增加更多功能,可能会用到更多的元件．。

成套低压电容补偿柜

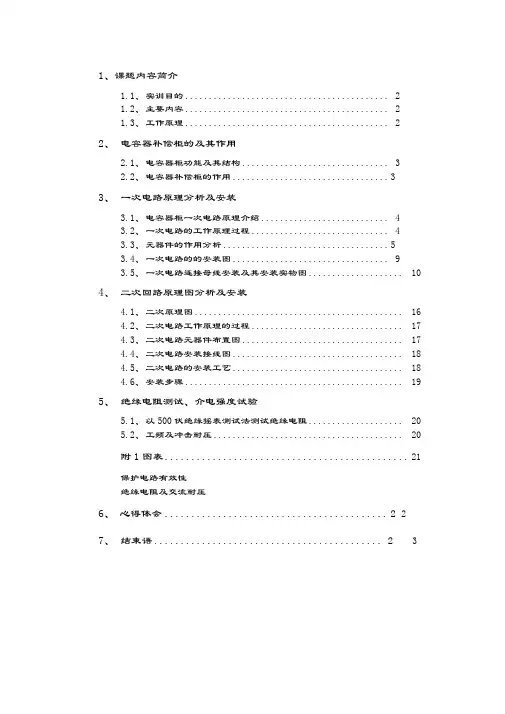

1、课题内容简介1.1、实训目的 (2)1.2、主要内容 (2)1.3、工作原理 (2)2、电容器补偿柜的及其作用2.1、电容器柜功能及其结构 (3)2。

2、电容器补偿柜的作用 (3)3、一次电路原理分析及安装3.1、电容器柜一次电路原理介绍 (4)3。

2、一次电路的工作原理过程 (4)3.3、元器件的作用分析 (5)3.4、一次电路的的安装图 (9)3。

5、一次电路连接母线安装及其安装实物图 (10)4、二次回路原理图分析及安装4。

1、二次原理图 (16)4.2、二次电路工作原理的过程 (17)4。

3、二次电路元器件布置图 (17)4.4、二次电路安装接线图 (18)4.5、二次电路的安装工艺 (18)4.6、安装步骤 (19)5、绝缘电阻测试、介电强度试验5。

1、以500伏绝缘摇表测试法测试绝缘电阻 (20)5.2、工频及冲击耐压 (20)附1图表 (21)保护电路有效性绝缘电阻及交流耐压6、心得体会 (22)7、结束语 (23)1、课题内容简介1.1、实训目的1、学会电容器补偿柜操作使用，并知道它们的作用。

2、进一步认知电容补偿柜的类型及其结构。

3、进一步认知各种电器元器件外形、结构、参数.4、学会阅读和绘制电容器补偿柜的主电路图、二次电路图、安装接线图。

5、学会选用开关元器件，并学会母排、母线、电线规格选择。

1。

2、主要内容1、电容器补偿柜柜主电路介绍2、主电路元器件介绍3、一次电路元器件安装4、一次电路元器件安装5、二次电路元器件安装1。

3、工作原理合上刀熔开关和断路器，无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号，控制交流接触器闭合和断开，从而控制电容器投入和退出。

2、电容器补偿柜的及其作用2。

1、电容器柜功能及其结构外部结构内部结构2.2、电容器补偿柜的作用电容补偿柜的作用是提高负载功率因数，降低无功功率，提高供电设备的效率;电容柜是否正常工作可通过功率因数表的读数判断,功率因数表读数如果在0.9左右可视为工作正常。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

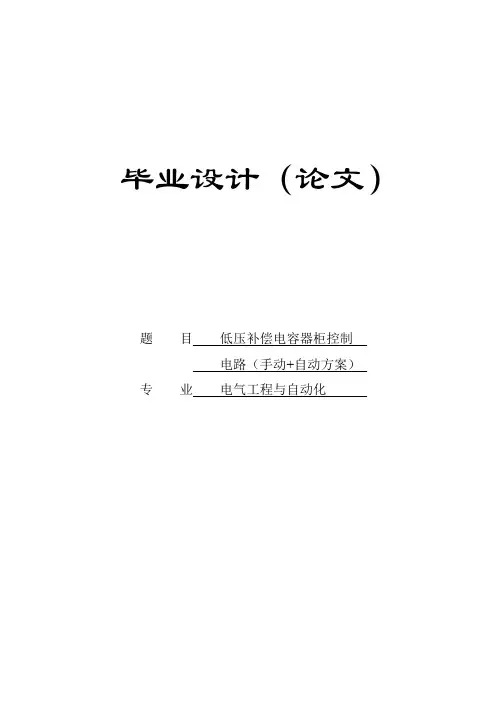

毕业设计（论文）题目低压补偿电容器柜控制电路（手动+自动方案）专业________摘要 (I)Abstract ........................................................................ n 前言........................................................................... 川第1章无功补偿的概念 (1)1.1无功补偿的原理 (1)1.2无功补偿的作用 (2)1.3无功补偿补偿的方式 (3)1.4功率因数指标 (4)第2章电容器无功补偿的原理 (5)2.1电容器无功补偿的原理 (5)2.2补偿容量的计算 (5)2.3电容器无功补偿装置的选择应注意的问题 (6)2.3.1控制器的选型 (6)2.3.2电容器投切开关的选型 (7)2.3.3电容器的选型 (8)第3章低压补偿电容器柜控制电路的设计 (10)3.1问题提出 (10)3.2方案分析 (11)3.3低压无功补偿装置的原理 (12)3.4无功补偿装置的主要元件 (12)3.4.1控制器 (12)3.4.2交流接触器 (13)3.4.3电容器 (13)3.5控制策略 (14)3.6装置原理接线图 (14)3.7无功补偿装置的运行维护 (15)3.7.1电容器组的巡视检查 (16)3.7.2运行注意事项 (16)3.7.3常见故障及处理 (16)结论 (18)致谢 (19)参考文献..................................... 20 附图：A-001,B-001电网中的电力负荷如电动机、变压器等，大部分属于感性负荷，造成系统中大量无功负荷的存在，加上冲击性负荷的影响，使得电能传送过程出现较明显的功率损耗和电压损耗，这会对用户端的电能质量造成严重的影响，于是实时快速的无功补偿技术成为解决这个问题的关键。
