成套低压电容补偿柜详解

低压电容补偿柜基本构造及功能1.外部结构：低压电容补偿柜的外部结构主要由柜体、门板、操作机构和电气连接部件构成。

柜体多采用优质冷轧钢板焊接而成，具有良好的结构刚度和机械强度。

门板上配有闪光按钮、指示灯、电流互感器和电压表等操作元件，方便对柜内设备进行操作和监控。

操作机构一般包括合闸机构和断路机构，用于对柜内的开关进行操作。

2.内部结构：低压电容补偿柜的内部结构主要由断路器、接触器、电容器和测量和保护装置等组成。

断路器用于对电缆和电容器进行保护和控制，一般采用空气型断路器或真空断路器。

接触器用于对电容器的接通和断开进行控制，一般采用交流接触器。

电容器是低压电容补偿柜的核心部件，用于补偿系统中的无功功率，提高功率因数。

测量和保护装置主要包括电流互感器、电压表、电流表、功率表和保护继电器等，用于对电缆和电容器进行测量和保护。

1.电力因数补偿：低压电容补偿柜通过接入电容器，对系统的无功功率进行补偿，提高电力系统的功率因数。

补偿后的电力系统能够减少无用功率的流失，提高电能利用率，降低系统线损，节约能源。

2.调节电压：低压电容补偿柜可以根据系统的负荷情况进行动态调节，使电压稳定在合适的范围内。

当系统负荷较大时，补偿柜可以动态增加电容器的接入量，提高系统电压；当系统负荷较小时，补偿柜可以动态减少电容器的接入量，降低系统电压。

3.提高电网稳定性和负荷能力：低压电容补偿柜能够有效地减少电力系统的谐波和电压波动，提高电网的稳定性和负荷能力。

补偿柜能够吸收系统中的谐波电流，减少谐波对系统设备的影响，提高电网运行的可靠性和稳定性。

4.监测和保护：低压电容补偿柜配备有测量和保护装置，能够对电缆和电容器进行实时监测和保护。

通过监测装置，可以对系统的电流、电压、功率等参数进行实时测量和检测，确保系统的正常运行。

保护装置能够对电缆和电容器进行过流、过压和短路等故障的保护，提高系统的安全可靠性。

总之，低压电容补偿柜是一种用于电力系统补偿的设备，具有电力因数补偿、调节电压、提高电网稳定性和负荷能力以及监测和保护等功能。

低压电容器补偿柜设计低压电容器补偿柜是电力系统中的一种设备，用于通过调节电容器的接入和退出，实现电力因数的补偿，提高电力系统的效能。

低压电容器补偿柜一般包括电容器、断路器、接触器、滤波电阻、继电器和保护装置等组成，其设计需要考虑以下几个方面：1.需要计算和确定电容器的容量。

电容器的容量需要根据所补偿的负荷容量、系统功率因数需要改善的程度、电源电压和电流频率来确定。

可以通过测量系统的功率因数、电流和电压，然后根据公式计算电容器的容量。

2.需要确定电容器的连接方式。

通常有星型和三角形两种连接方式。

选择合适的连接方式可以确保电容器的性能和使用寿命。

3.需要选择合适的断路器和接触器。

电容器补偿柜一般需要具备过载和短路保护功能，因此需要根据负荷的电流和电压来选择断路器和接触器的额定电流和电压。

4.需要选择合适的滤波电阻。

滤波电阻可以用来限制电容器的感应电流，保护电容器和电力系统免受过流的影响。

滤波电阻的阻值需要根据电容器的额定容量和系统的感应电流来确定。

5.需要选择合适的继电器和保护装置。

继电器可以用来监测电容器的电流和电压，并在异常情况下断开电容器的接入，保护电容器和电力系统的安全。

保护装置可以检测电容器补偿柜的工作情况，并在故障发生时进行保护和报警。

6.需要考虑低压电容器补偿柜的布置和接线方式。

电容器补偿柜的布置应该满足安全、方便运维、维修和监控的要求。

电容器的接线应该合理，减少电缆的长度和损耗，并确保电容器的接线可靠和安全。

7.需要考虑低压电容器补偿柜的环境条件。

电容器补偿柜应该设计成密封、防尘、防潮和耐腐蚀的结构，以适应特定的环境条件。

综上所述，低压电容器补偿柜的设计需要考虑电容器容量的计算和确定、电容器的连接方式、断路器和接触器的选择、滤波电阻的选择、继电器和保护装置的选择、布置和接线方式以及环境条件等因素。

只有综合考虑这些因素，才能设计出满足电力系统需求的高效、安全和可靠的低压电容器补偿柜。

低压电容补偿柜基本构造及功能你的朋友关注了一电气学习笔记2019-03-04扣朋友，内夫注；忠朋友，内分客/j以移句筠：'78泛伪诊＠眢．乙0¥1�更多低压电气文章谓戳下面!! !! !低斥申，气文章列表一般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器一、二次导线端子排、功率因数自动补偿控制装置、盘面仪表等组成。

电容器柜功能及其结构外部结构内部结构µ功串......过雷含J J 烙J I ·关T 冒电流互纬琶＇，饿戊断问闷，．｀＇交沁依触饵引�R 执绵电器i .J. 皇交流电齐日d电容器补偿柜的作用电容补偿柜的作用是提嵩负载功率因数，降低无功功率，提高供电设备的效率；电容柜是否正常工作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为工作正常。

内二极管等内部元件。

5.2工频及冲击耐压试验时，必须将断路器（负荷开关或接触器）、隔离开关闭合，将高压熔断器短接，所有可移开部件均处千工作位置。

但是，当断路器（负荷开关或接触器）、隔离开关在断开状态或可移开部件处千移开、试验或接地位置能引起更为不利的电场条件时，则必须在该条件下再做一次，即合闸、分闸、拉开时，均应按以上条件进行试验。

冲击耐压试验时，被试品不得带有过电压保护元件，电流互感器的二次侧应短路并接地，低电流比的电流互感器允许将一次侧短接。

辅助回路和控制回路应能经受2500v 工频耐压试验，并按以下要求进行：将辅助回路连接在—起，试验电压加在它和接地骨架之间。

将正常使用中与其他部分绝缘的每一部分回路作为一极，其他部若各次试验皆无击穿，认为通过。

保护电路有效性试验部生开关断开时电主开关闭合时不同带电体之间、主电路位极进出线之间与控制电路及金属架之间� I s l e �-BCPEI B -ACPE l c -ABPE 绝缘电阻m 50030 40 35 n交流电压v 380 380 绝缘电阻及交流耐压电阻/mO 所测电阻值部位30 空开支架对地50 端子板对地25 所测电阻值部位仪表门对地操作手柄对地刀开关支架对地控制电路对金属架之间P-E 50 380 电阻/mO 35 30 绝缘手柄对主电路H-ABC 40380。

低压电容补偿柜原理低压电容补偿柜是一种在电力系统中用于补偿电容的设备，其原理是通过调节电容器的接入和切除，来实现对电力系统中的无功功率进行补偿。

在电力系统中，电容器的接入可以提高系统的功率因数，降低线路电压降，减少线路损耗，改善系统的电压稳定性等作用。

在这篇文章中，我们将详细介绍低压电容补偿柜的原理及其工作原理。

首先，低压电容补偿柜的原理是通过并联连接电容器来实现对电力系统的补偿。

电容器是一种可以存储电荷和释放电荷的元件，其特点是在电压施加或移除的情况下可以快速响应，并在电网运行中对电力系统的无功功率进行补偿。

在电力系统中，由于电阻、电感和电容三者并存，电力系统中产生了一定程度的无功功率。

无功功率的存在会使系统中的电压波动，功率因数下降，线路损耗增加等问题，影响电力系统的稳定性和经济性。

低压电容补偿柜的原理是通过电容器的并联连接，将其与电力系统中的电容率相抵消，从而实现对电力系统无功功率的补偿。

电容器具有负载无功功率的功能，可以在系统需要补偿无功功率时迅速启动，通过向系统注入无功功率来提高系统的功率因数，稳定电压，降低线路损耗等作用。

而在系统需要耗散无功功率时，电容器可以被切除，避免对系统产生负面影响。

其次，低压电容补偿柜的工作原理是通过电容器的接入和切除来实现对电力系统的无功功率补偿。

在电力系统运行中，需要根据系统的负载变化情况，动态地调整电容器的接入和切除。

当系统负载增加时，系统的无功功率需求也会增加，这时需要启动电容器，通过向系统注入无功功率来提高系统的功率因数。

而当系统负载减少时，系统的无功功率需求也会减少，这时需要切除电容器，避免过多的无功功率注入系统，导致系统的功率因数过高。

低压电容补偿柜通常配备有无功功率控制装置，可以根据系统的负载变化情况自动地控制电容器的接入和切除。

通过这种方式，可以确保系统在不同负载下始终处于合适的功率因数范围内，保证了系统的稳定性和经济性。

除了以上的工作原理之外，低压电容补偿柜还具有过压保护、过流保护、过温保护等功能，以确保电容器在运行过程中不会受到损坏。

电容器柜应用领域及型号解析电容器柜也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。

作自动控制功能时，也要注意合理分配各组电容器组的投切次数，以免出现一组电容器损坏，而其他组却很少投切的情况。

ES-2010型低压无功动态补偿装置采用大功率晶闸管投切开关，控制器可根据系统电压，无功功率、两相准则控制晶闸管开关对多级电容组进行快速投切。

晶闸管开关采用过零触发方式，可实现电容器无涌流无冲击投入，达到稳定系统电压、补偿电网无功、改善功率因数、提高变压器承载能力的目的。

可广泛应用于电力、冶金、石油、港口、化工、建材等工矿企业及小区配电系统。

ES-2011型高压无功自动补偿装置，适用于6KV、10KV的大中型工矿企业等负荷波动较大、功率因数需经常调节的变电站配电系统。

本装置是根据系统电压和无功缺额等因素，通过综合测算，自动投切电容器组、以提高电压质量、改善功率因数及减少线损。

本装置适用于无人值守变电站和谐波电压、谐波电流满足国标GB/T14549-93规定允许值的场合。

如现场谐波条件超标，可根据情况配备1%-13%Xc的电抗以抗拒谐波进入补偿设备。

ES-2012型高压无功就地补偿装置主要应用于大功率高压电机、为高压电机的运行就地提供所需无功功率，以达到提高电机的功率因数、减少线路损耗及改善供电质量的目的。

本装置选用进口或国内外知名企业高压单相或三相电容器，金属化全膜绝缘介质，具有稳定性高、运行温度低、损耗小、使用寿命长、体积小、重量轻、无泄漏等特点。

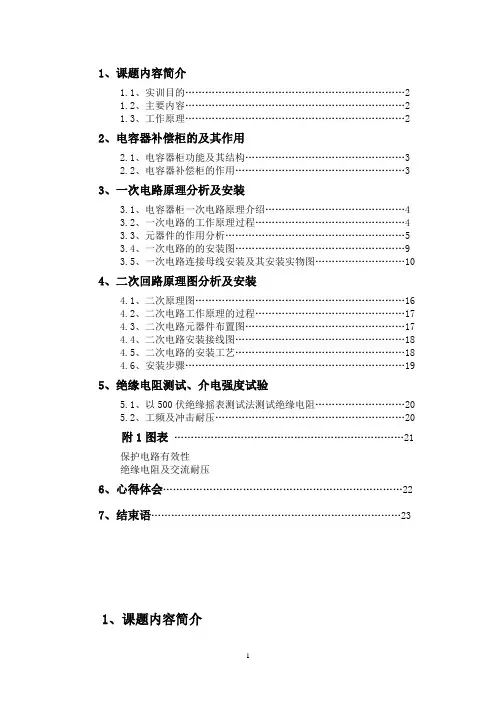

成套电容补偿柜详解1、课题内容简介1.1、实训目的 (2)1.2、主要内容 (2)1.3、工作原理 (2)2、电容器补偿柜的及其作用2.1、电容器柜功能及其结构 (3)2.2、电容器补偿柜的作用 (3)3、一次电路原理分析及安装3.1、电容器柜一次电路原理介绍 (4)3.2、一次电路的工作原理过程 (4)3.3、元器件的作用分析 (5)3.4、一次电路的的安装图 (9)3.5、一次电路连接母线安装及其安装实物图 (10)4、二次回路原理图分析及安装4.1、二次原理图 (16)4.2、二次电路工作原理的过程 (17)4.3、二次电路元器件布置图 (17)4.4、二次电路安装接线图 (18)4.5、二次电路的安装工艺 (18)4.6、安装步骤 (19)5、绝缘电阻测试、介电强度试验5.1、以500伏绝缘摇表测试法测试绝缘电阻 (20)5.2、工频及冲击耐压 (20)附1图表 (21)保护电路有效性绝缘电阻及交流耐压1、课题内容简介1.1、实训目的1、学会电容器补偿柜操作使用，并知道它们的作用。

2、进一步认知电容补偿柜的类型及其结构。

3、进一步认知各种电器元器件外形、结构、参数。

4、学会阅读和绘制电容器补偿柜的主电路图、二次电路图、安装接线图。

5、学会选用开关元器件，并学会母排、母线、电线规格选择。

1.2、主要内容1、电容器补偿柜柜主电路介绍2、主电路元器件介绍3、一次电路元器件安装4、一次电路元器件安装5、二次电路元器件安装1.3、工作原理合上刀熔开关和断路器，无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号，控制交流接触器闭合和断开，从而控制电容器投入和退出。

2、电容器补偿柜的及其作用2.1、电容器柜功能及其结构外部结构内部结构2.2、电容器补偿柜的作用电容补偿柜的作用是提高负载功率因数，降低无功功率，提高供电设备的效率；电容柜是否正常工作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为工作正常。

GGJ低压无功功率补偿柜
应用范围
适用于各行各业额定电压380V供电系统的无功功率补偿装置。

型号说明：
性能特点
采用具有内部保险装置、可靠性和效率都很高的自愈式金属化并联电容器；
降低用户无功损耗，改善电网电压质量，降低线损；
提高变压器负载率和电气设备的效率；
采用自愈电容，体积小，重量轻，容量大，
根据功率因数自动分级投入和切除;
产品设计和制造标准
1.符合IEC439-1第一部分
2.符合GBT15576-2008《低压成套无功补偿》
3.符合GB7251. 1-2005《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》
产品主要技术指标
1.额定绝缘电压：至AC690V
2.额定电流：至AC430A
3.额定工作频率：50/60HZ
4.工频试验电压：2500V，60S
5.额定短路耐家电流：至50KA，有效值3S
6.额定峰值耐受电流：至105KA。

7.防护等级：IP20至IP65
功率因数可提高到0.95以上，无功功率下降60%以上;
具有自放电功能，施加电压断开1分钟后，残留电压降至50V以下。

环境条件
环境温度：一40°C ~ +50°C；
空气相对湿度：不超过95%；
海拔高度：不超过2000m；
最高工作电压：不超过额定电压的110%（过渡过程除外）；
最大工作电流：不超过额定电流的1.3倍（过渡过程除外）；
典型一次方案图：
典型补偿柜总装配图：
实物图片：。

低压电容补偿柜也叫低压无功补偿装置MSCGD，工作原理是根据电网向用电设备提供的负载电流由有功电流和无功电流两部分组成，无功电流在电源和负载之间往复交换，大大占用电网，使供电设备的供电能力大大降低，使功率因数降低。

就是用装置产生的容性无功电流快速、准确地跟踪抵消电网中的感性无功电流，从而提高功率因数，保证用电质量，提高供电设备的供电能力，并减小电路中的损耗一般来说，低压电容补偿柜由柜壳、母线、断路器、隔离开关，热继电器、接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。

>>>>电容器柜功能及其结构>>>>电容器补偿柜的作用电容补偿柜的作用是提高负载功率因数，降低无功功率，提高供电设备的效率；电容柜是否正常工作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为工作正常。

>>>>电容器柜一次电路原理介>>>>一次电路的工作原理过程合上刀熔开关和断路器，无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号，控制交流接触器闭合和断开，从而控制电容器投入和退出。

>>>>元器件的作用分析HH15-160A刀熔开关HH15（QSA）系列开关熔断器组集负荷开关和熔断器短路保护功能于一体，结构紧凑，使用安全，主要用于具有高短路电流的配电和电动机电路中作为电源开关和应急开关，并作电缆的短路保护，由于开关手柄为旋转操作，特别适用于抽屉式开关柜中安装使用。

本开关系列全封闭结构，由接触系统、操作机构、手柄三部分组成。

由动、静触头及灭弧装置组成的接触系统均组装在由新型耐弧工程塑料制成的封闭壳体内，达到零飞弧；其工作性能的稳定、可靠，并在寿命期内无需用户维护或更换零件。

配用的高分断能力刀型触头熔断体串接在触头之间，当开关处于断开位置时，其外露导电部件均不带电，确保维修和更换熔断体的安全性（打开柜门开关处于断开状态）。

低压配电柜电容补偿工作原理最近在研究低压配电柜电容补偿的工作原理，发现了一些有趣的东西，今天就来和大家聊聊。

咱们先从生活里的一个现象说起吧。

你有没有觉得在用电高峰期的时候，家里的电器有时候会“不给力”呢？比如说电灯没有平常那么亮，空调制冷效果感觉也打折扣了。

这其实就和电源的质量有关系啦。

咱们用到的电，大部分是交流电。

在交流电系统中，负载一般分为电阻性、电感性和电容性。

像咱们家里的很多电器，像电动机之类的，大多是电感性负载。

电感性负载在工作的时候呢，除了要消耗有功功率（就像是干活实实在在消耗的能量），还会消耗无功功率。

无功功率它不干活儿，但是它就在那里占着电源的容量，导致电源效率降低。

这时候就该低压配电柜电容补偿出场了。

打个比方啊，电容就像是一个乐于助人的小助手。

我们知道，电感和电容在电路里的特性是相反的。

电感电流滞后电压，电容电流超前电压。

当我们在配电柜里加入电容之后，电容就会提供与电感消耗的无功功率方向相反的无功功率。

就像是你有一堆东西往左边倒（电感无功功率），有个人（电容）从右边帮你撑着，这样就平衡了。

说到这里，你可能会问了，这是怎么实现的呢？其实就是根据容抗和感抗的关系来计算出需要补偿的电容值大小。

容抗（对电容对电流的阻碍作用）大了或者小了可能都达不到想要的补偿效果。

我一开始也不明白这中间的计算到底是怎么回事儿。

我就从最基础的开始学起，一点点去看关于电路原理里无功功率、视在功率、有功功率之间的三角形关系的理论知识。

后来看了一些实际应用案例才恍然大悟。

比如说在一些大型工厂里，有很多大型电动机在工作，如果没有电容补偿装置，每月的电费会因为无功损耗而多出很多钱。

而且还可能影响工厂里设备的使用寿命呢。

在架设低压配电柜的时候呢，也一定要注意电容补偿装置的选型和安装，安装得不好可能会引起谐振等不好的现象，这就像本来要找个得力助手的，结果找来个添乱的。

这就是低压配电柜电容补偿的大概原理啦。

不过这里面还有很多有趣的细节等着我们去探究，不知道你们有没有类似的经历或者不同的想法呢？欢迎大家一起讨论呀。

1、课题内容简介1.1、实训目的 (2)1.2、主要内容 (2)1.3、工作原理 (2)2、电容器补偿柜的及其作用2.1、电容器柜功能及其结构 (3)2.2、电容器补偿柜的作用 (3)3、一次电路原理分析及安装3.1、电容器柜一次电路原理介绍 (4)3.2、一次电路的工作原理过程 (4)3.3、元器件的作用分析 (5)3.4、一次电路的的安装图 (9)3.5、一次电路连接母线安装及其安装实物图 (10)4、二次回路原理图分析及安装4.1、二次原理图 (16)4.2、二次电路工作原理的过程 (17)4.3、二次电路元器件布置图 (17)4.4、二次电路安装接线图 (18)4.5、二次电路的安装工艺 (18)4.6、安装步骤 (19)5、绝缘电阻测试、介电强度试验5.1、以500伏绝缘摇表测试法测试绝缘电阻 (20)5.2、工频及冲击耐压 (20)附1图表 (21)保护电路有效性绝缘电阻及交流耐压6、心得体会 (22)7、结束语 (23)1、课题内容简介1.1、实训目的1、学会电容器补偿柜操作使用，并知道它们的作用。

2、进一步认知电容补偿柜的类型及其结构。

3、进一步认知各种电器元器件外形、结构、参数。

4、学会阅读和绘制电容器补偿柜的主电路图、二次电路图、安装接线图。

5、学会选用开关元器件，并学会母排、母线、电线规格选择。

1.2、主要内容1、电容器补偿柜柜主电路介绍2、主电路元器件介绍3、一次电路元器件安装4、一次电路元器件安装5、二次电路元器件安装1.3、工作原理合上刀熔开关和断路器，无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号，控制交流接触器闭合和断开，从而控制电容器投入和退出。

2、电容器补偿柜的及其作用2.1、电容器柜功能及其结构外部结构内部结构2.2、电容器补偿柜的作用电容补偿柜的作用是提高负载功率因数，降低无功功率，提高供电设备的效率；电容柜是否正常工作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为工作正常。

低压开关柜的电容补偿与调整低压开关柜是电力系统中常用的设备之一，广泛应用于工业、商业和家庭等领域。

它起到保护和控制电力设备的作用，能够提供稳定的电源供应。

在低压开关柜的运行过程中，电容补偿与调整是非常重要的环节，本文将就该问题进行深入探讨。

一、电容补偿的概念与作用电容补偿是指通过在电源边直接加入一个合适大小的电容器，以改善电源的功率因数，提高系统的电能利用率。

现代工业和商业领域中，大多数负载都属于感性负载，其功率因数较低，而电容补偿则可以降低功率因数，减少无效功率的损耗。

此外，电容补偿还能够提高电能质量，降低电流谐波和电压波动，保护电力设备的正常运行。

二、低压开关柜的电容补偿原理低压开关柜的电容补偿是通过将电容器与低压供电网相连接，形成并联回路。

电容器可以补偿感性负载的无功功率，提高系统功率因数。

在这个过程中，需要根据负载的性质，正确选择电容器的容量，保证补偿效果的最佳化。

三、低压开关柜的电容补偿与系统稳定性在进行电容补偿时，不可避免地会引入谐波电流。

这些谐波电流会对电力系统的稳定性造成影响，因此需要进行相应的调整。

一种常见的方法是采用滤波器来滤除谐波电流，以保持系统的稳定运行。

此外，精确计算和合理调整电容器的容量也是保证系统稳定性的关键。

四、低压开关柜电容调整的方法为了确保低压开关柜的电容补偿效果最佳化，需要进行电容调整。

电容调整可以分为手动调整和自动调整两种方式。

手动调整主要依靠人工观察和经验判断，根据实际负载情况调整电容器的容量。

自动调整则利用专门的电力管理系统，通过监测和分析负载的实时数据，自动调整电容器的容量，以实现最优的补偿效果。

五、低压开关柜电容补偿的未来趋势随着电力系统的不断发展和进步，低压开关柜的电容补偿也在不断创新与改进。

未来的趋势之一是智能化电容补偿的应用，通过智能化的调整和控制系统，实现更加精确和高效的补偿效果。

另外，随着可再生能源的广泛应用，低压开关柜的电容补偿还可以结合微电网技术，实现能源的优化配置和管理。

------------------------------------------------------------------------------------------------------------------ 电容器补偿柜的作用电容补偿柜的作用是提高负载功率因数，降低无功功率，提高供电设备的效率；电容柜是否正常工作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为工作正常。

BR6000控制器的操作步骤及需注意设定的参数值通过“操作模式”键，控制器就会从自动模式跳转到编程模式。

这时候，按回车键(ENTER) ，就会进入到编程模式的参数设定中。

显示器上面一行显示的是要设定的参数，下面的一行显示的是该参数的设置值，这个数值可以通过上下箭头修改。

然后按回车键(ENTER) 来存储设定好的数值，再进入下一级参数的设定。

在任何一步时，想要退出编程模式，可以按“操作模式”键。

在400V系统下，一些需要需要注意的参数，以及设定值：1、对于过压保护的设置:编程模式【PROGRAMMING】下测量电压【MEAS.VOLTAGE】中，修改[210]V L-N2、电容器自愈合电容值偏离报警的设定专家模式【EXPERT MODE】输入密码[6343]专家模式1——电容-故障【CAP-FAILURE】[10]%3、自动初始化，设定的流程：编程模式【PROGRAMMING】——按键[上]自动初始设定【AUTO-INT】[YES]电流互感器变化【1 CURRENT TRANSF】[KNOWN]CT原边电流【2 I-CT PRIMAY】[1000]A/XCT副边电流【3 I-CT SECONDARY】1000/[5]A步骤1功率【4 POWER 1.STAGE】[25.00]kvar自动测试运行(三遍)【TEST 1…3】注意：如果在系统参数都不知道的情况下，BR6000控制器成功的运行了自动初始化后，一些数值将会以“????”的方式显示出来并且这种显示数值无法被修改。

低压补偿柜工作原理
低压补偿柜是一种用于电力系统中的设备，其主要作用是对电
网中的功率因数进行补偿，从而提高系统的功率因数，减少无效功
率的损耗。

其工作原理如下：
1. 功率因数的调节，电力系统中的负载会导致功率因数的下降，低压补偿柜通过连接电容器来补偿系统中的无功功率，从而提高系
统的功率因数。

当系统中的负载发生变化时，补偿柜能够自动调节
电容器的接入或退出，以保持系统的功率因数在合理范围内。

2. 电压稳定，低压补偿柜中的电容器还可以对系统中的电压进
行调节和稳定。

在系统中负载变化较大时，电容器可以通过对电压
的补偿，保持系统中的电压稳定，确保系统运行的安全可靠性。

3. 减少线损，由于电网中存在电阻和电抗，会导致线路中的无
功功率损耗，低压补偿柜通过补偿无功功率，减少了线路中的无功
功率损耗，从而降低了系统的线损。

4. 提高电网利用率，通过提高系统的功率因数和降低线路损耗，低压补偿柜可以提高电网的利用率，减少能源的浪费，提高电网的
经济性和可靠性。

总的来说，低压补偿柜的工作原理是通过对系统中的无功功率进行补偿，调节电压稳定，减少线损，提高电网利用率，从而保证电力系统的安全稳定运行。

成套电容补偿柜详解1、课题内容简介1.1、实训目的 (2)1.2、主要内容 (2)1.3、工作原理 (2)2、电容器补偿柜的及其作用2.1、电容器柜功能及其结构 (3)2.2、电容器补偿柜的作用 (3)3、一次电路原理分析及安装3.1、电容器柜一次电路原理介绍 (4)3.2、一次电路的工作原理过程 (4)3.3、元器件的作用分析 (5)3.4、一次电路的的安装图 (9)3.5、一次电路连接母线安装及其安装实物图 (10)4、二次回路原理图分析及安装4.1、二次原理图 (16)4.2、二次电路工作原理的过程 (17)4.3、二次电路元器件布置图 (17)4.4、二次电路安装接线图 (18)4.5、二次电路的安装工艺 (18)4.6、安装步骤 (19)5、绝缘电阻测试、介电强度试验5.1、以500伏绝缘摇表测试法测试绝缘电阻 (20)5.2、工频及冲击耐压 (20)附1图表 (21)保护电路有效性绝缘电阻及交流耐压1、课题内容简介1.1、实训目的1、学会电容器补偿柜操作使用，并知道它们的作用。

2、进一步认知电容补偿柜的类型及其结构。

3、进一步认知各种电器元器件外形、结构、参数。

4、学会阅读和绘制电容器补偿柜的主电路图、二次电路图、安装接线图。

5、学会选用开关元器件，并学会母排、母线、电线规格选择。

1.2、主要内容1、电容器补偿柜柜主电路介绍2、主电路元器件介绍3、一次电路元器件安装4、一次电路元器件安装5、二次电路元器件安装1.3、工作原理合上刀熔开关和断路器，无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号，控制交流接触器闭合和断开，从而控制电容器投入和退出。

2、电容器补偿柜的及其作用2.1、电容器柜功能及其结构外部结构内部结构2.2、电容器补偿柜的作用电容补偿柜的作用是提高负载功率因数，降低无功功率，提高供电设备的效率；电容柜是否正常工作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为工作正常。

低压无功补偿装置电容控制柜详细信息低压无功补偿装置电容控制柜详细信息一.用途TSC数字全自动动态无功功率补偿装置是一种具有国际先进水平、功能高度集成化的无功补偿设备。

采用欧洲著名的CIRCUTOR控制器,它广泛应用于机械制造、冶金、矿山、铁道、轻工、化工、建材、油田、港口、高层建筑、城镇小区等低压配电网,对电力系统降损节能有重大的技术经济意义,为国家重点推荐的节约电能的高新技术项目。

二.特征纯数字通道,光电隔离,抗干扰能力强,跟踪速度快,系统响应时间小于2Oms,可控硅控制,无触点投切,无涌流,无冲击,使用寿命大于20年。

按无功电流大小补偿无功功率,杜绝投切振荡。

数字显示负荷变化处的电压、功率因数、投切极数等。

采用循环方式投切,以保持相同的平均使用率,延长电容器的使用寿命。

所有用户功因素0.95以上.三.技术参数〈1〉容量105kvar,135kvar,165kvar,225kvar…420kvar.其他容量可按用户要求订货；〈2〉电压,380Vac+10/-15%(三相)；〈3〉功率损耗：小于系统容量的1%；〈4〉频率：45Hz~65Hz；〈5〉控制系统：快速计算机实时在线系统；〈6〉功率因数调整设定范围：0.8(感性)至0.95(容性),通常设置值0.97或0.98；〈7〉显示方式：Led及3位数字的显示器；〈8〉工作温度：-10℃~50℃；〈9〉环境最大相对湿度：<95%；〈10〉反应速度：0.10至9.99秒,可设置；〈11〉具有安检告警及状态显示；〈12〉平均无故障间隔时间≥6个月；〈13〉可按用户要求增加能量管理系统和谐波抑制系统；〈14〉三相五线制或三相四线制。

无功功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。

所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。

合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。
