电容补偿柜的电容容量如何计算

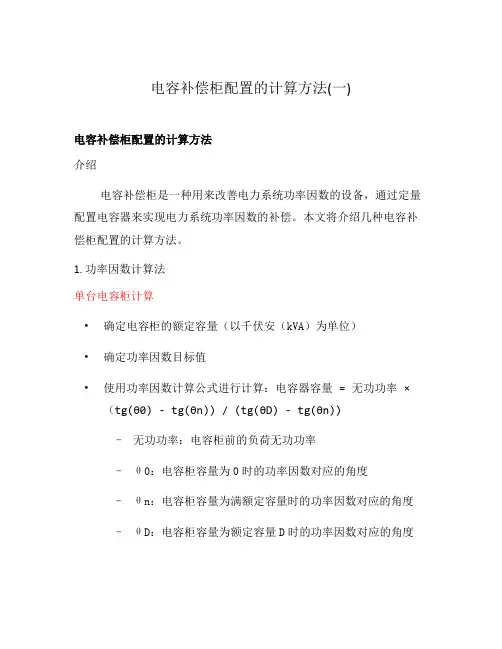

电容补偿柜配置的计算方法(一)电容补偿柜配置的计算方法介绍电容补偿柜是一种用来改善电力系统功率因数的设备，通过定量配置电容器来实现电力系统功率因数的补偿。

本文将介绍几种电容补偿柜配置的计算方法。

1. 功率因数计算法单台电容柜计算•确定电容柜的额定容量（以千伏安（kVA）为单位）•确定功率因数目标值•使用功率因数计算公式进行计算：电容器容量 = 无功功率 ×（tg(θ0) - tg(θn)) / (tg(θD) - tg(θn))–无功功率：电容柜前的负荷无功功率–θ0：电容柜容量为0时的功率因数对应的角度–θn：电容柜容量为满额定容量时的功率因数对应的角度–θD：电容柜容量为额定容量D时的功率因数对应的角度多台电容柜计算•确定最小电容柜的额定容量（以kVA为单位）•确定功率因数目标值•使用功率因数计算公式进行计算：每台电容器容量 = （无功功率 ×（tg(θ0) - tg(θn)) / ((k - 1) × (tg(θD) -tg(θn)) - tg(θ0) + tg(θn)）–k：电容柜的台数2. 容量计算法单台电容柜计算•确定电容柜的额定容量（以kVA为单位）•确定最小电容因数目标值•使用容量计算公式进行计算：电容器容量 = 电容柜电流 × U / （sqrt(3) × 最小电容因数 × 1000）–电容柜电流：电容柜前的负荷电流–U：电容柜前的电压多台电容柜计算•确定最小电容柜的额定容量（以kVA为单位）•确定最小电容因数目标值•使用容量计算公式进行计算：每台电容器容量 = 电容柜电流 × U / （sqrt(3) × 最小电容因数 × 1000）–电容柜电流：电容柜前的负荷电流–U：电容柜前的电压3. 实例演算•以一个电容柜的额定容量为50kVA为例•目标功率因数为•计算出电容器的容量为：电容器容量 = 无功功率 ×（tg(θ0) - tg(θn)) / (tg(θD) - tg(θn))•假设无功功率为40kvar，θ0为，θD为，θn为•进行计算，得到电容器容量为：电容器容量 = 40 ×（tg() - tg()) / (tg() - tg()) =结论本文介绍了电容补偿柜配置的两种常见计算方法：功率因数计算法和容量计算法。

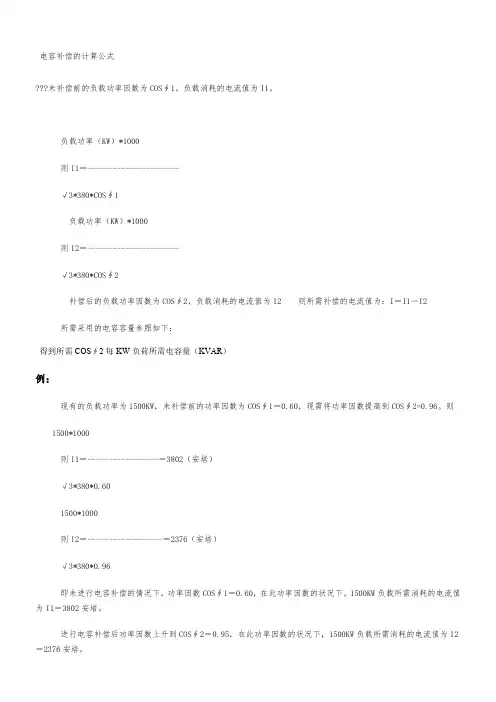

电容补偿的计算公式
???未补偿前的负载功率因数为COS∮1。

负载消耗的电流值为I1。

负载功率（KW）*1000
则I1＝----------------------
√
则
√
例：。

则
则
√
1500*1000
则I2＝------------------＝2376（安培）
√3*380*0.96
即未进行电容补偿的情况下，功率因数COS∮1＝0.60，在此功率因数的状况下，1500KW负载所需消耗的电流值为I1＝3802安培。

进行电容补偿后功率因数上升到COS∮2＝0.95，在此功率因数的状况下，1500KW负载所需消耗的电流值为I2＝2376安培。

所以功率因数从0.60升到0.96。

所需补偿的电流值为I1－I2＝1426安培
查表COS∮1=0.60，COS∮2=0.96时每KW负载所需的电容量为1.04KVAR，现负载为1500KW，则需采用的电容量为1500*1.04＝1560KVAR。

现每个电容柜的容量为180KVAR，则需电容柜的数量为 1500÷180＝8.67个即需9个容量为180KVAR电容柜。

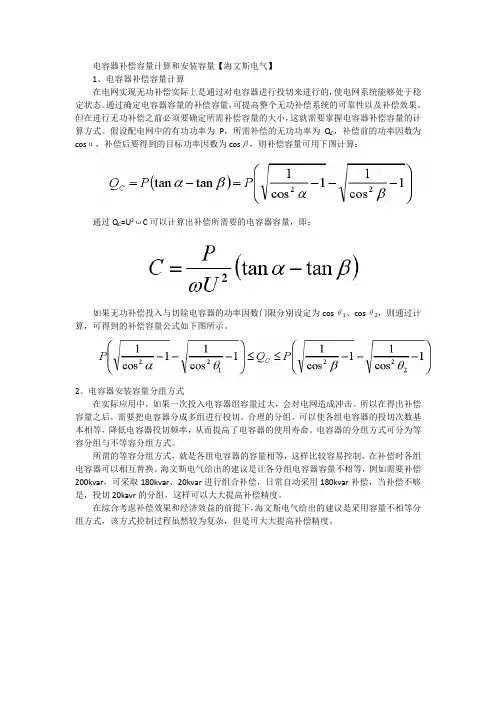

电容器补偿容量计算和安装容量【海文斯电气】
1、电容器补偿容量计算
在电网实现无功补偿实际上是通过对电容器进行投切来进行的，使电网系统能够处于稳定状态。

通过确定电容器容量的补偿容量，可提高整个无功补偿系统的可靠性以及补偿效果。

但在进行无功补偿之前必须要确定所需补偿容量的大小，这就需要掌握电容器补偿容量的计算方式。

假设配电网中的有功功率为P，所需补偿的无功功率为Q C，补偿前的功率因数为cosα，补偿后要得到的目标功率因数为cosβ，则补偿容量可用下图计算：
通过Q C=U2ωC可以计算出补偿所需要的电容器容量，即：
如果无功补偿投入与切除电容器的功率因数门限分别设定为cosθ1、cosθ2，则通过计算，可得到的补偿容量公式如下图所示。

2、电容器安装容量分组方式
在实际应用中，如果一次投入电容器组容量过大，会对电网造成冲击。

所以在得出补偿容量之后，需要把电容器分成多组进行投切。

合理的分组，可以使各组电容器的投切次数基本相等，降低电容器投切频率，从而提高了电容器的使用寿命。

电容器的分组方式可分为等容分组与不等容分组方式。

所谓的等容分组方式，就是各组电容器的容量相等，这样比较容易控制，在补偿时各组电容器可以相互替换。

海文斯电气给出的建议是让各分组电容器容量不相等，例如需要补偿200kvar，可采取180kvar、20kvar进行组合补偿，日常自动采用180kvar补偿，当补偿不够是，投切20kavr的分组，这样可以大大提高补偿精度。

在综合考虑补偿效果和经济效益的前提下，海文斯电气给出的建议是采用容量不相等分组方式，该方式控制过程虽然较为复杂，但是可大大提高补偿精度。

电容补偿具体算法，举例告诉你例：JSL电动机⿏笼转⼦型⽴式三相异步电动机，根据⽹上查得参数JSL-15-280KW电机的效率为90%，功率因数约为0.81，若要在额定状态下，将其功率因数提⾼到0.95，则需要补偿电容器容量为：补偿前：COSφ1=0.81，φ1=0.6266，tgφ1=0.724补偿后：COSφ2=0.95，φ2 =0.3176，tgφ2 =0.329Qc=Pe*(tgφ1-tgφ2) =280*(0.724-0.329)=110.6(Kvar)取整，约需要补偿120Kvar的电容器负荷计算的⽅法有需要系数法，利⽤系数法及⼆项式等⼏种。

本设计采⽤需要系数法确定。

主要计算公式有：有功功率：P30=Pe.kd⽆功功率：Q30=p30. tgφ视在功率：S30=p30/COSφ计算电流：I30=S30/√3UN⼀般来说，配电变压器的⽆功补偿容量约为变压器容量的20%～40%，对200KVA的配电变压器，补偿量约为40Kvar~80Kvar.准确计算⽆功补偿容量⽐较复杂，且负荷多经常变化，计算出来也⽆太⼤意义，⼀般设计⼈员以30%来估算，即选限60Kvar为量⼤补偿容量，也就是安装容量。

电容器补的太少，起不到多⼤作⽤，需要从⽹上吸收⽆功，功率因数会很低，计费的⽆功电能表要“⾛字”，记录正向⽆功；电容器补的太多，要向⽹上送⽆功，⽹上也是不需要的，计费的⽆功电能表也要“⾛字”，记录反向⽆功；供电企业在⽉底计算电费时，是将正向⽆功和反向⽆功加起来算作总的⽆功。

供电企业⼀般将功率因数调整电费的标准定为0.9。

若⽉度平均功率因数在0.9以下，就要罚款，多⽀出电费，若⽉度平均功率因数在0.9以上，就受奖励。

少⽀出电费。

例：你现的⽆功补偿柜⾥的电容器有4块14Kvar的和6块40Kvar的，总补偿容量为：QE=4*14+6*40=56+240=296Kvar，远远⼤于最⼤补偿量80Kvar，全投⼊时⽤不了，反向⽆功会很多，不投⼊时没有⽤途，长期带电⼜多个事故点，故说它匹配不合理。

无功补偿柜电容器容量的计算方法无功补偿技术工程师：寇工（希拓电气（常州）有限公司）在提及电容柜时，常提到“容量”是多少这个问题。

容量，何为容量？其实主要分为以下三种：①变压器的额定容量（变压器的总共），单位KVA；②无功补偿容量的确定，一般取变压器容量的20~40%，取30%较多；③电容器的额定容量（电容器的功率），单位kvar（千乏）。

那么电容器的功率与低压防爆电容器无功功率补偿的关系是怎么样的？我们可以从以下这个公式看出：Q=2∙π∙f∙C∙U2注：Q表示电容器的功率，单位kvar；f表示系统频率，50Hz/60Hz；C为电容器容量，单位uF (微法)；U表示系统电压，单位kV(千伏)。

我们上面公式可以看出，电容器的功率与施加到变压器两端电压的平方成正比。

其中，电容器有一个重要参数叫额定电压，对应额定电压有其额定功率，我们举例说明。

场景：选择电压为480V，额定功率为30kvar的电容器时：问1：当其用在400V系统中，其输出功率为多少呢?这是常遇到的问题，电容的额定电压一定大于系统的电压，通过上面的公式，我们可以很快算出来：Q400=Q480×(4002/4802)=30×(4002/4802)≈20.8kvar则，当其用在400V系统中，其输出功率为20.8kvar。

问2：为什么要选择额定电压高于系统电压的电容器呢?解答：因为电容器经受过电压危害时将快速损坏，为了保障电容器的运行安全，需要选择额定电压大于系统电压的电容器。

希拓小贴士：以低压电力电容器、高性能电抗器、高可靠投切开关、控制系统为主体，实现低压无功补偿功能。

主要应用于谐波严重场合的无功补偿，在一定程度上有吸收消除谐波的功能。

由以上可知，如果无功补偿支路设计为纯电容器的话，无功补偿支路的输出功率要根据电容器的额定电压和系统电压进行折算。

这也就是我们常说的安装功率(安装容量)和输出功率(输出容量)。

①安装功率常指：电容器的额定功率; ②输出功率常指：电容器在系统电压下的实际输出功率。

补偿的容量的计算方法如下：首先需要计算有功。

P=560*0.33=185KW，无功为Q=185*tg（arccos0.33）=528Kvr，补偿后有功不变，设补偿后的功率因数为：0.92，补偿后无功Q=P*tg(arccos0.92)=78Kvar二者相减即为需要补偿的量：528-78=450Kvar，以上是安装变压器的最大负荷计算的，如果你的视在功率没有那么大，那么同等按照S=1.732*U*I得出视在功率，带入上市即可计算。

变压器空载状态下电流很小，S9系列的变压器空载电流约为额定电流的1.6~2%，空载电流可以近似全部等效为无功电流。

如果变压器的容量较小，空载变压器的无功消耗也很小，可以不加补偿，如果变压器容量较大，可以考虑加电容器补偿。

应注意，补偿变压器自身的无功损耗应该在高压侧补偿月平均功率因数为0.3是用电量过少导致的，一般负载的平均功率因数约0.7附近，若从0.7提高到0.9(补偿略高于标准0.85)时，每KW负载需电容补偿量为0.536KVra，需总电容量：160×0.8×0.536≈69(KVra)以每个电容为16KVra，按5个组成一个自动投切电容补偿柜计，价格约6000元附近。

因月用电量过少，变压器无功损耗最低限额约3460度(不用电也是该数)，这部分在低压计量时是以无功电表度数相加后计算的，尽管视在功率因数补偿接近0.9也是不能达标的，若有功月电量越过1.5万度才有可能达标。

用电量过少最好是变压器降容，小于100KVA不考核功率因数。

参考月平均功率因数公式就会明白其中关系的。

我们单位现在用的是315KVA的三项变压器，现在2次侧的每项电流是100A，应时下社会的节能要求，我想把它换成160KVA的，容量是否可以？冗余多少容量？还想问的是我换成160KVA的以后，相比原来的315KVA的，每年能为单位节省多少电量，请给出答案并列出计算依据。

谢谢。

最佳答案以下只是估算：1》315KVA变压器的二次侧电流才100A附近，显然有功变损是以固定(底额)电度额结算的，每月有功变损电量约1380度；而160KVA二次侧电流额定电流约231A，有功变损基本上也是以固定(底额)电度额结算的，每月有功变损电量约705度，每年能节省电量：1380－705×12＝8100(度)2》315KVA变压器无功变损电量约6600度，因用电量过小，月结功率因数应很低，约≤0.5，因不达标的(标准为0.9)要求每月被罚款≥5000元。

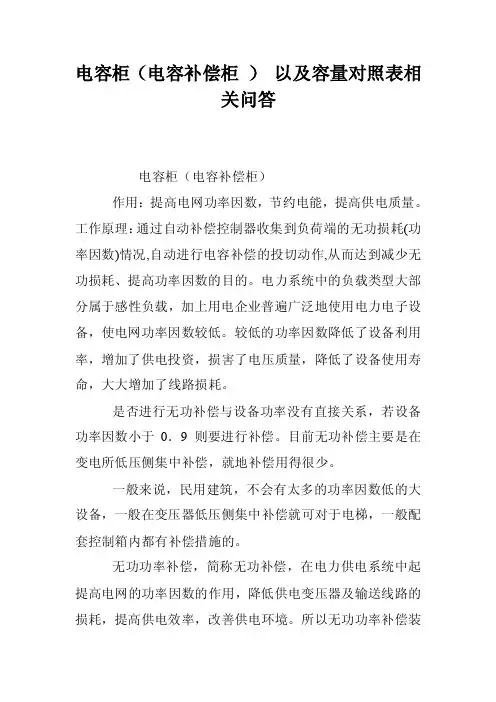

电容柜（电容补偿柜）以及容量对照表相关问答电容柜（电容补偿柜）作用：提高电网功率因数，节约电能，提高供电质量。

工作原理：通过自动补偿控制器收集到负荷端的无功损耗(功率因数)情况,自动进行电容补偿的投切动作,从而达到减少无功损耗、提高功率因数的目的。

电力系统中的负载类型大部分属于感性负载，加上用电企业普遍广泛地使用电力电子设备，使电网功率因数较低。

较低的功率因数降低了设备利用率，增加了供电投资，损害了电压质量，降低了设备使用寿命，大大增加了线路损耗。

是否进行无功补偿与设备功率没有直接关系，若设备功率因数小于0．9则要进行补偿。

目前无功补偿主要是在变电所低压侧集中补偿，就地补偿用得很少。

一般来说，民用建筑，不会有太多的功率因数低的大设备，一般在变压器低压侧集中补偿就可对于电梯，一般配套控制箱内都有补偿措施的。

无功功率补偿，简称无功补偿，在电力供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。

所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。

合理的选择补偿装置，可以做到较大限度的减少电网的损耗，使电网质量提高。

反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。

电容柜无功补偿容量计算表参数符号数值单位系统电压Va=400V系统补偿电容的容量Qa=25KVAR额定频率f=50Hz电容充电电流Ia=36.08545035A选用熔断器的电流规格大于54.12817552A接触器规格电抗器（SR）规格Xl=7%Xc电抗器电感值L=3.835353743mH谐振共振点f03.77964473次B点的工作电压Vb=430.1075269VB点的无功等效补偿量Qb=26.88172043KVAR设计安全电压Vm=11.6%补偿电容实际电压Vc=480V 电容补偿的容量Qc=33.48KVAR补偿电容的电容值C=462.7786624μF设计安全电压是根据各地区的电压波动选择的，该值即为（U-400）/400的百分值，因此根据实际值计出的电容型号。

按下式计算，（415/400）*（415/400）*18=19.375kvar，即0.415KV，19.375kvar的电容器在0.4KV时的实际补偿容量刚好为18kvar。

] 当然你也可以按电容器容量的计算公式来计算（Q=2*3.1415926*f*C*U*U*0.001）。

Q为补偿容量（kvar），ｆ为频率（50HZ），C为容量（uf），U为电压（KV）。

我以为还是用４４０Ｖ的电压好，以前用４００Ｖ的电容发现很多已经膨胀了，４４０Ｖ安全点．电力电容器对电压是敏感的产品。

电压选低了电容器的使用寿命下降，电压选高了而实际使用电压又不高时，电容器输出容量将大大降低。

例如0.45kV，30kvar电容器用在0.4kV电压下，此时电容器实际输出只有23.7kvar，补偿效果少了6.3kvar。

这样电容器的绝缘是可靠了，而容量损失太大了。

一般的讲，适当提高选用电容器的电压是可取的，但要切合实际，不能盲目地选得很高。

电容器补偿电流1000（1000是1KVAR。

/(400*1.732)=1.443A440v的可以这样计算Q实=U2实/U2额.Q额400V的电流是1.44,440V的是1.31告诉大家一个公式：Q实际输出=Q额定输出*（U实际电压/U额定电压）2 也就是说，电容器的实际输出和电压的平方比有很大的关系，如果选高了，肯定更稳定，但是付出的代价是没有得到充分的利用。

你如果要加电抗器的话，电容器的额定电压还要加大1. 在由電抗器和電容器組成的串聯電路中, 在電抗器上存在一個壓降, 導致電容器上承受的電壓升高.電容器增加電壓可由以下公式得到: Uc=Un/(1-P)2. 在串聯電抗的補償系統中, 目標補償容量和電容器的標稱容量之間有以下關係:Qc=(Uc/Un)(Uc/Un) x Qn x (1-P)Uc為電容器的額定電壓,Un為電网系統電壓, P為電抗率, Qc為電容器的標稱容量, Qn為目標補償容量.应该这样算吧,Qc=Pc(tgφ1-tgφ2),Qc为补偿量kvar,Pc为有功功率kW,tgφ1,tgφ2可通过查表而得，算出容量之后再根据现场实测的电压来选择型号规格及组数,不知对不对电容的补偿容量根据总的用电负荷、现有功率因数、要求达到的功率因数进行计算，也可以直接查表而定。

电容补偿柜的电容容量如何计算无功功率单位为kvar（千乏）电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。

kvar（千乏）和电容器容量的换算公式为（指三相补偿电容器）：Q=√3×U×II＝0.314×C×U/√3C=Q/(0.314×U×U)上式中Q为补偿容量，单位为Kvar，U为额定运行电压，单位为KV，I为补偿电流，单位为A，C为电容值，单位为F。

式中0.314＝2πf/1000。

例如：一补偿电容铭牌如下:型号:BZMJ0.4-10-3 （3三相补偿电容器）。

额定电压:0.4KV额定容量:10Kvar额定频率:50Hz额定电容:199uF (指总电容器量，即相当于3个电容器的容量)。

额定电流:14.4A代入上面的公式，计算，结果相符合。

补偿电容器：主要用于低压电网提高功率因数，减少线路损耗，改善电能质量200千瓦变压器无功补偿柜匹配电容多少最合理一般来说,对于电动机类型的功率负荷,补偿量约为40%,对于综合配变,补偿量约为20%. 如果知道未补偿前的功率因数,那么根据公式即可以算出具体的补偿量。

可是我现在有7.5电机12台，5.5的4台，11的2台，500型电焊机15台，由于有用电高峰和低谷，在低谷时动力可下降30%，我现在用无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。

据说匹配不合理，怎么样才能匹配合理。

另外补偿器的读数在多少时最合适时没有罚款有奖励。

一般来说,配电变压器的无功补偿容量约为变压器容量的20%～40%，对于200KVA的配电变压器,补偿量约为40Kvar～80Kvar。

准确计算无功补偿容量比较复杂，且负荷多经常变化，计算出来也无太大意义。

一般设计人员以30%来估算，即选取60Kvar为最大补偿容量，也就是安装容量。

电容补偿柜的电容容量如何计算公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]电容补偿柜的电容容量如何计算电容补偿柜的电容容量如何计算（此文章讲的很透彻，很好的一篇文章）电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。

补偿电容器：主要用于低压电网提高功率因数，减少线路损耗，改善电能质量电容器容量的换算公式为（指三相补偿电容器）：Q=√3×U×I ; I＝×C×U/√3 ; C=Q/×U×U)上式中Q为补偿容量，单位为(Kvar)，U为额定运行电压，单位为(KV)，I为补偿电流，单位为(A)，C为电容值，单位为(F)。

式中＝2πf/1000。

1. 例如：一补偿电容铭牌如下: 型号: , 3: 三相补偿电容器; 额定电压:; 额定容量:10Kvar ; 额定频率:50Hz ; 额定电容:199uF (指总电容器量，即相当于3个电容器的容量)。

额定电流: 代入上面的公式，计算，结果相符合。

2. 200KVA变压器无功补偿柜匹配电容多少最合理一般来说,对于电动机类型的功率负荷,补偿量约为40%,对于综合配电变压器,补偿量约为20%. 如果知道未补偿前的功率因数,那么根据公式即可以算出具体的补偿量。

3. 例如：有电机12台，的电机4台，11KW的电机2台，500型电焊机15台，由于有用电高峰和低谷，在低谷时动力可下降30%，我现在用无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。

据说匹配不合理，怎么样才能匹配合理。

另外补偿器的读数在多少时最合适时没有罚款有奖励。

一般来说,配电变压器的无功补偿容量约为变压器容量的20%～40%，对于200KVA的配电变压器,补偿量约为40Kvar～80Kvar。

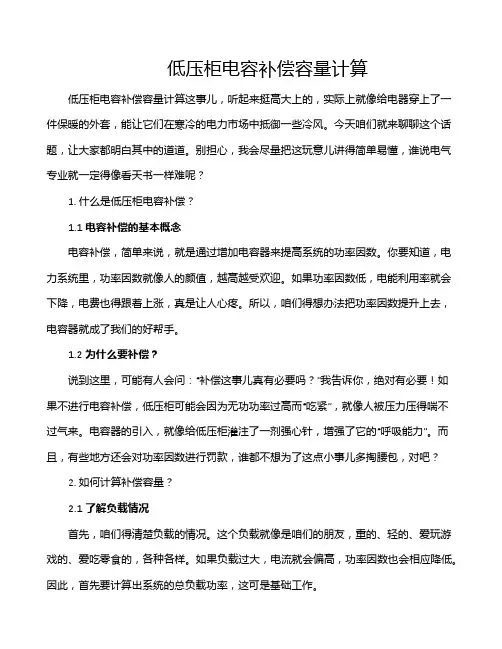

低压柜电容补偿容量计算低压柜电容补偿容量计算这事儿，听起来挺高大上的，实际上就像给电器穿上了一件保暖的外套，能让它们在寒冷的电力市场中抵御一些冷风。

今天咱们就来聊聊这个话题，让大家都明白其中的道道。

别担心，我会尽量把这玩意儿讲得简单易懂，谁说电气专业就一定得像看天书一样难呢？1. 什么是低压柜电容补偿？1.1 电容补偿的基本概念电容补偿，简单来说，就是通过增加电容器来提高系统的功率因数。

你要知道，电力系统里，功率因数就像人的颜值，越高越受欢迎。

如果功率因数低，电能利用率就会下降，电费也得跟着上涨，真是让人心疼。

所以，咱们得想办法把功率因数提升上去，电容器就成了我们的好帮手。

1.2 为什么要补偿？说到这里，可能有人会问：“补偿这事儿真有必要吗？”我告诉你，绝对有必要！如果不进行电容补偿，低压柜可能会因为无功功率过高而“吃紧”，就像人被压力压得喘不过气来。

电容器的引入，就像给低压柜灌注了一剂强心针，增强了它的“呼吸能力”。

而且，有些地方还会对功率因数进行罚款，谁都不想为了这点小事儿多掏腰包，对吧？2. 如何计算补偿容量？2.1 了解负载情况首先，咱们得清楚负载的情况。

这个负载就像是咱们的朋友，重的、轻的、爱玩游戏的、爱吃零食的，各种各样。

如果负载过大，电流就会偏高，功率因数也会相应降低。

因此，首先要计算出系统的总负载功率，这可是基础工作。

2.2 确定目标功率因数然后，我们得设定一个目标功率因数。

一般情况下，咱们希望达到0.9甚至更高，听起来不错吧？就像追求完美的生活，想让家里的电器都保持在一个高水平状态。

为了实现这个目标，我们就得通过计算来确定需要的补偿容量。

3. 具体计算步骤3.1 计算公式计算补偿容量的公式可谓是家传宝贝，千万不能丢！公式是这样的：。

Q_c = P times (tan phi_1 tan phi_2) 。

其中，( Q_c ) 是电容补偿容量，( P ) 是有功功率，( phi_1 ) 是补偿前的功率因数角，( phi_2 ) 是补偿后的功率因数角。

电容补偿柜的电容容量如何计算无功功率单位为kvar（千乏）电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器（其实就是大电容），使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。

kvar（千乏）和电容器容量的换算公式为（指三相补偿电容器）：Q=√3×U×II＝0.314×C×U/√3C=Q/(0.314×U×U)上式中Q为补偿容量，单位为Kvar，U为额定运行电压，单位为KV，I 为补偿电流，单位为A，C为电容值，单位为F。

式中0.314＝2πf/1000。

例如：一补偿电容铭牌如下:型号:BZMJ0.4-10-3 （3三相补偿电容器）。

额定电压:0.4KV额定容量:10Kvar额定频率:50Hz额定电容:199uF (指总电容器量，即相当于3个电容器的容量)。

额定电流:14.4A代入上面的公式，计算，结果相符合。

补偿电容器：主要用于低压电网提高功率因数，减少线路损耗，改善电能质量200千瓦变压器无功补偿柜匹配电容多少最合理一般来说,对于电动机类型的功率负荷,补偿量约为40%,对于综合配变,补偿量约为20%. 如果知道未补偿前的功率因数,那么根据公式即可以算出具体的补偿量。

可是我现在有7.5电机12台，5.5的4台，11的2台，500型电焊机15台，由于有用电高峰和低谷，在低谷时动力可下降30%，我现在用无功补偿柜里的电容器有4块14Kvar的，6块40Kvar的。

据说匹配不合理，怎么样才能匹配合理。

另外补偿器的读数在多少时最合适时没有罚款有奖励。

一般来说,配电变压器的无功补偿容量约为变压器容量的20%～40%，对于200KVA的配电变压器,补偿量约为40Kvar～80Kvar。

准确计算无功补偿容量比较复杂，且负荷多经常变化，计算出来也无太大意义。

一般设计人员以30%来估算，即选取60Kvar为最大补偿容量，也就是安装容量。

电力电容补尝柜中电容的计算Qc=Pp(tanφ1-tanφ2)式中 Qc-----所需的补偿容量(kvar);tanφ1,tanφ2-----补偿前,后平均功率因数角的正切;Pp-----一年中最大负荷月份的平均有功负荷(kW)。

tanφ1-tanφ2=qc,称为补偿率，或者称为比补偿功率。

一般在电工手册里可以查到。

举例：补偿前cosφ1=0.56,要求补偿后cosφ2=0.90，此时qc=1。

补偿前cosφ1=0.64,要求补偿后cosφ2=0.96，此时qc=0.91。

补偿前cosφ1=0.70,要求补偿后cosφ2=0.90，此时qc=0.54。

知道了所需的补偿容量QC (qc)后,用QC乘以变压器容量KVA得到电容器的容量，电工电子专业英语查询（1）元件设备三绕组变压器：three-column transformer ThrClnTrans双绕组变压器：double-column transformer DblClmnTrans电容器：Capacitor并联电容器：shunt capacitor电抗器：Reactor母线：Busbar输电线：TransmissionLine发电厂：power plant断路器：Breaker刀闸(隔离开关)：Isolator分接头：tap电动机：motor（2）状态参数有功：active power无功：reactive power电流：current容量：capacity电压：voltage档位：tap position有功损耗：reactive loss无功损耗：active loss功率因数：power-factor功率：power功角：power-angle电压等级：voltage grade空载损耗：no-load loss铁损：iron loss铜损：copper loss空载电流：no-load current阻抗：impedance正序阻抗：positive sequence impedance负序阻抗：negative sequence impedance零序阻抗：zero sequence impedance电阻：resistor电抗：reactance电导：conductance电纳：susceptance无功负载：reactive load 或者QLoad有功负载: active load PLoad遥测：YC(telemetering)遥信：YX励磁电流(转子电流)：magnetizing current定子：stator功角：power-angle上限:upper limit下限：lower limit并列的：apposable高压: high voltage低压：low voltage中压：middle voltage电力系统 power system发电机 generator励磁 excitation励磁器 excitor电压 voltage电流 current母线 bus变压器 transformer升压变压器 step-up transformer高压侧 high side输电系统 power transmission system输电线 transmission line固定串联电容补偿fixed series capacitor compensation 稳定 stability电压稳定 voltage stability功角稳定 angle stability暂态稳定 transient stability电厂 power plant能量输送 power transfer交流 AC装机容量 installed capacity电网 power system落点 drop point开关站 switch station双回同杆并架 double-circuit lines on the same tower 变电站 transformer substation补偿度 degree of compensation高抗 high voltage shunt reactor无功补偿 reactive power compensation故障 fault调节 regulation裕度 magin三相故障 three phase fault故障切除时间 fault clearing time极限切除时间 critical clearing time切机 generator triping高顶值 high limited value强行励磁 reinforced excitation线路补偿器 LDC(line drop compensation)机端 generator terminal静态 static (state)动态 dynamic (state)单机无穷大系统 one machine - infinity bus system机端电压控制 AVR电抗 reactance电阻 resistance功角 power angle有功（功率） active power无功（功率） reactive power功率因数 power factor无功电流 reactive current下降特性 droop characteristics斜率 slope额定 rating变比 ratio参考值 reference value电压互感器 PT分接头 tap下降率 droop rate仿真分析 simulation analysis传递函数 transfer function框图 block diagram受端 receive-side裕度 margin同步 synchronization失去同步 loss of synchronization 阻尼 damping摇摆 swing保护断路器 circuit breaker电阻：resistance电抗：reactance阻抗：impedance电导：conductance电纳：susceptance导纳：admittance电感：inductance电容: capacitance。

无功补偿电容器容量计算公式
1、感性负载的视在功率S×负载的功率因数COSφ = 需要补偿的无功功率Q：
S×COSφ =Q
2、相无功率Q‘ =? 补偿的三相无功功率Q/3
3、因为：Q =2πfCU^2 ，
所以：
1μF电容、额定电压380v时，无功容量是Q=0.045Kvar
100μF电容、额定电压380v时，无功容量是Q=4.5Kvar?
1000μF电容、额定电压380v时，无功容量是Q=45Kvar
4、“多大负荷需要多大电容” ：
1）你可以先算出三相的无功功率Q；
2）在算出1相的无功功率Q/3；
3）在算出1相的电容C；
4）然后三角形连接！
5、因为：Q =2πfCU^2 ，
所以：
1μF电容、额定电压10Kv时，无功容量是Q=31.4Kvar
100μF电容、额定电压10Kv时，无功容量是Q=3140Kvar
6、因为：Q =2πfCU^2 ，所以：
1μF电容、额定电压220v时，无功容量是Q=0.015Kvar
100μF电容、额定电压220v时，无功容量是Q=1.520Kvar
1000μF电容、额定电压220v时，无功容量是Q=15.198Kvar。

电容补偿柜补偿原理及无功补偿计算1电力电容器的补偿原理电容器在原理上相当于产生容性无功电流的发电机。

其无功补偿的原理是把具有容性功率负荷的装置和感性功率负荷并联在同一电容器上,能量在两种负荷间相互转换。

这样,电网中的变压器和输电线路的负荷降低,从而输出有功能力增加。

在输出一定有功功率的情况下,供电系统的损耗降低。

比较起来电容器是减轻变压器、供电系统和工业配电负荷的最简便、最经济的方法。

因此,电容器作为电力系统的无功补偿势在必行。

当前,采用并联电容器作为无功补偿装置已经非常普遍。

2电力电容器补偿的特点优点电力电容器无功补偿装置具有安装方便,安装地点增减方便;有功损耗小(仅为额定容量的 %左右);建设周期短;投资小;无旋转部件,运行维护简便;个别电容器组损坏,不影响整个电容器组运行等优点。

缺点电力电容器无功补偿装置的缺点有:只能进行有级调节,不能进行平滑调节;通风不良,一旦电容器运行温度高于70 ℃时,易发生膨胀爆炸;电压特性不好,对短路稳定性差,切除后有残余电荷;无功补偿精度低,易影响补偿效果;补偿电容器的运行管理困难及电容器安全运行的问题未受到重视等。

3无功补偿方式高压分散补偿高压分散补偿实际就是在单台变压器高压侧安装的,用以改善电源电压质量的无功补偿电容器。

其主要用于城市高压配电中。

高压集中补偿高压集中补偿是指将电容器装于变电站或用户降压变电站6 kV～10 kV高压母线的补偿方式;电容器也可装设于用户总配电室低压母线,适用于负荷较集中、离配电母线较近、补偿容量较大的场所,用户本身又有一定的高压负荷时,可减少对电力系统无功的消耗并起到一定的补偿作用。

其优点是易于实行自动投切,可合理地提高用户的功率因素,利用率高,投资较少,便于维护,调节方便可避免过补,改善电压质量。

但这种补偿方式的补偿经济效益较差。

低压分散补偿低压分散补偿就是根据个别用电设备对无功的需要量将单台或多台低压电容器组分散地安装在用电设备附近,以补偿安装部位前边的所有高低压线路和变压器的无功功率。

电容补偿计算公式电容补偿是在电力系统中为了降低电流的感性成分而采取的一种补偿措施。

电路中的电容元件能够在交流电路中储存电荷，并且在电源电压下导致电流的超前变化。

因此，通过在电源电路中串联电容元件可以有效地补偿感性负载的电流。

在电容补偿计算公式中，一般考虑的参数有三个：感性负载功率因数（cosφ_l），感性负载视在功率（S_l）和感性负载无功功率（Q_l）。

其中，感性负载视在功率可以表示为：S_l=U_l*I_l其中，U_l和I_l分别表示感性负载的电压和电流。

感性负载无功功率可以表示为：Q_l = S_l * sinφ_l对于感性负载补偿电容的选择，通常需要考虑的主要因素是功率因数的改善程度和电流的调整范围。

常见的电容补偿公式如下：1.静态电容补偿对于静态补偿，可以通过选择合适的补偿电容使得感性负载的功率因数达到要求的范围。

补偿电容可以通过以下公式计算：C_c=Q_l/(ω*U_l^2)其中，C_c表示补偿电容，Q_l表示感性负载无功功率，ω表示交流电源的角频率，U_l表示感性负载的电压。

2.动态电容补偿对于动态补偿，需要根据感性负载的电流进行补偿电容的选择。

动态补偿的公式可以表示为：C_c=Q_l/(ω*ΔU*i)其中，C_c表示补偿电容，Q_l表示感性负载无功功率，ω表示交流电源的角频率，ΔU表示电压的波动范围，i表示感性负载的标称电流。

在实际应用中，还需要考虑电容元件的额定电压和额定容量。

电容元件的额定电压应大于感性负载的工作电压，而电容元件的额定容量应根据补偿电流进行选择。

除了以上的基本电容补偿公式，还可以根据具体的系统需求和补偿目标进行进一步的补偿计算。

总结起来，电容补偿计算公式主要包括静态电容补偿和动态电容补偿。

静态电容补偿可以通过补偿电容实现感性负载功率因数的改善，而动态电容补偿则需要考虑补偿电容的波动范围和感性负载的标称电流。

在实际应用中，根据具体的系统需求和补偿目标进行进一步的计算和选择合适的电容元件。

电容补偿的计算公式电容补偿是一种用于修正电路中电容元件影响的技术，它通过在电路中引入额外的电容元件来改变电路的频率响应，从而达到预期的效果。

在进行电容补偿时，需要计算合适的电容值，并正确地连接电容元件。

下面将介绍电容补偿的计算公式。

首先，我们需要明确电容补偿的目标。

电容补偿通常用于降低电路的低频响应或带通滤波器的衰减。

在这两种情况下，我们需要预设一个频率截止点（corner frequency）。

在这个频率截止点以上，电路将不再受到补偿的影响，而在该频率以下，补偿电容将引入补偿作用。

Ceq可以通过如下的公式计算：Ceq = C1 * C2 / (C1 + C2)其中C1和C2分别为电路中原始的电容值，Ceq为等效电容值。

计算Ceq之后，我们需要选择一个补偿电容C3，使得Ceq大于C3 Ceq = C1 * C2 / (C1 + C2)然后，我们需要计算补偿电容值C3、C3的计算公式为：C3 = (1 - √(1 - M)) * Ceq其中M为预先定义的带通补偿参数，通常为0.5-0.8之间的数值。

计算得到C3之后，我们需要选择与Ceq并联连接的电容C4以上是两种常见的电容补偿计算方法的公式。

在实际应用中，根据具体的电路要求和设计需求，可能会有其他的补偿方法和公式。

需要注意的是，对于高精度的电容补偿，还需要考虑电容元件的特性和温度变化对补偿效果的影响。

此外，电路中的其他元件也会对补偿效果产生影响，因此在进行电容补偿时需要全面考虑电路的整体设计和性能要求。

总结起来，电容补偿的计算公式包括：1.完成拟阻抗补偿：Ceq = C1 * C2 / (C1 + C2)2.布里奇补偿：Ceq = C1 * C2 / (C1 + C2)C3 = (1 - √(1 - M)) * Ceq以上是电容补偿的计算公式的简要介绍。

在实际应用中，还需要结合具体的电路和设计需求进行综合考虑和调整。

电容补偿柜配置的计算方法
电容补偿柜配置的计算方法主要包括以下几个步骤：
1. 确定电容器容量：根据电力系统的功率因数要求和负载功率进行计算，一般情况下，容量计算公式为C = (P* cosφ*tanθ) / (Us*Vc)，其中C为电容器容量（单位为千瓦时）、P为负载
有功功率（单位为千瓦）、cosφ为系统功率因数、tanθ为所
需补偿的无功功率因数、Us为系统电压（单位为千伏）、Vc
为电容器电压（一般为电网电压的1.05倍）。

2. 确定电容器数量：将上一步得到的总容量除以单个电容器的容量，得到需要的电容器数量。

3. 确定电容器电压等级：根据电网电压等级和电容器电压系数确定电容器的额定电压等级，一般情况下为电网电压的1.05倍。

4. 确定电容器组数：根据电容器的电压等级和配网的最大电压进行匹配，将电容器按组连接，以适应配网的电压。

5. 确定电容器接线模式：根据具体的电站负荷和电容器组布置，确定电容器的接线模式，一般包括单星接法、三角接法等。

需要注意的是，在实际计算时，还需考虑电容器的温升和寿命等因素，以确保电容补偿柜的正常运行和使用寿命。

电容补偿的计算公式未补偿前的负载功率因数为COS∮1。

负载消耗的电流值为I1。

负载功率（KW）*1000则I1＝----------------------√3*380*COS∮1负载功率（KW）*1000则I2＝----------------------√3*380*COS∮2补偿后的负载功率因数为COS∮2，负载消耗的电流值为I2则所需补偿的电流值为：I＝I1－I2 所需采用的电容容量参照如下：得到所需COS∮2每KW负荷所需电容量（KVAR）例：现有的负载功率为1500KW，未补偿前的功率因数为COS∮1＝0.60，现需将功率因数提高到COS∮2=0.96。

则1500*1000则I1＝-----------------＝3802（安培）√3*380*0.601500*1000则I2＝------------------＝2376（安培）√3*380*0.96即未进行电容补偿的情况下，功率因数COS∮1＝0.60，在此功率因数的状况下，1500KW负载所需消耗的电流值为I1＝3802安培。

进行电容补偿后功率因数上升到COS∮2＝0.95，在此功率因数的状况下，1500KW负载所需消耗的电流值为I2＝2376安培。

所以功率因数从0.60升到0.96。

所需补偿的电流值为I1－I2＝1426安培查表COS∮1=0.60，COS∮2=0.96时每KW负载所需的电容量为1.04KVAR，现负载为1500KW，则需采用的电容量为1500*1.04＝1560KVAR。

现每个电容柜的容量为180KVAR，则需电容柜的数量为1500÷180＝8.67个即需9个容量为180KVAR电容柜。
