电缆结构设计与物料用量计算电缆结构设计是把线材各组成部分参数书面化.在设计过程中,主要是根据线材的有关标准,结合本厂的生产能力,尽量满足客户要求.并把结果以书面形式表达出来,为生产提供依据. 物料用量计算是根据设计线材时选用的材料及结构参数,计算出各种材料的用量,为会计部计算成本及仓储发料提供依据.导体部分有关设计与计算:导体在结构上有实心及绞线两种,而其成份方面有纯金属.合金.镀层及漆包线等.在设计过程中,对于不同的线材选用这些导体材料时,基于下面几个方面:1.线材的使用场所及后序加工方式.2.导体材料的性能:导电率,耐热性.抗张强度.加工性.弹性系数等.1.导体绞合节距设计:绞线中绞合节距大小一般根据绞合导体线规选取(主要针对UL电子线系列, 电源线,UL444系列,CSA TR-4系列对导体的节距有要求,需根据标准设计),有时为了改善某种性能可选其它的节距.如通信线材为了降衰减选用小节距,为了提供好的弯曲性能选用较小的节距.下面的节距表选择表是针对UL电子线.美制线规对应截面积及绞线节距美制线规标称截面积最小截面积节距30 0.0507 0.0497 6~828 0.0804 0.0790 9~1126 0.1280 0.1260 11~1324 0.2050 0.1990 14~1622 0.3240 0.3140 16~1920 0.5190 0.5090 21~2418 0.8230 0.8070 27~3216 1.3100 1.2700 32~3814 2.0800 2.0200 39~472.多根绞合导体绞合外径计算:导体绞合采用束绞方式进行,绞合外径采用下面两种方法计算:方法1:方法2:d----单根导体的直径D---绞合后绞合导体外径N---导体根数上述两种方法中,方法2比较适合束绞方式导体绞合外径计算：3.导体用量计算:1.单根导体2.绞合导体d----单根导体直径ρ—导体密度N---导体绞合根数λ---导体绞入系数注:用量计算为单芯时导体用量,当多芯时须考虑芯线绞合时的绞入系数.4.导体防氧化.为防止导体氧化, 可在导体绞合时, 加BAT或DOP油（如电源线，透明线）。

第3章 通信电缆的敷设本章内容1.电缆的单盘检验与配盘2.通信电缆（架空、管道、直埋、水底、墙壁、楼内和进局）的敷设3.用户引入线与引入设备本章重点1.电缆线路的主要敷设方式、各种敷设方法的要领、相关设备及工器具的使用2.管道设备的组成、管孔的排列和敷设管道的工程知识本章难点1.电缆管道设备2.全塑市内通信电缆的敷设方法、步骤和要求本章学时数24学时（理论教学18学时、实训教学6学时）学习本章目的和要求1.掌握电缆线路的主要敷设方式、各种敷设方法的要领、相关设备及工器具的使用2.掌握管道设备的组成、管孔的排列和敷设管道的工程知识3.技能方面：会正确进行架空电缆的架设、管道电缆的穿放；能完成用户皮线、引入线、室内线的安装3.1电缆的单盘检验与配盘为了保证工程质量，电缆敷设前应进行单盘检验和配盘工作，本节主要介绍电缆的单盘检验与配盘工作。

3.1.1单盘检验单盘电缆检验的主要项目有：不良线对检验、电缆气闭性检验、绝缘电阻检验、耐压检验及全塑电缆传输端别（A、B端）标记检验等。

1.不良线对及其检验（1）电缆中常见不良线对电缆中的常见不良线对如图3—1所示，有下列几种：①断线：电缆芯线断开。

②混线：芯线相碰触（又名短路）。

本对线间相碰为自混；不同线对间芯线相碰为它混。

③地气：芯线与金属屏蔽层（地）相碰，又称接地。

④反接：本对芯线的a、b线在电缆中间或接头中间错接。

⑤差接：本对芯线的a（或b）线错与另一对芯线的b（或a）线相接，又称鸳鸯对。

⑥交接：本对线在电缆中间或接头中间错接到另一对芯线，产生错号，又称跳对。

图3—1 常见不良线对单盘检验中一般只作断线、混线和地气检验。

全塑电缆不能剥除芯线绝缘层进行检验，—般可利用模块型接线子卡破绝缘，通过试线孔和试线塞子进行检验（或打开电缆护套后，用火将芯线端头绝缘烧掉，注意火灾，或采用交流信号电源利用电磁感应原理进行检验）。

由于不良线对检验手续繁杂，费工费时，对于有信誉的厂商，可查阅电缆出厂检验记录，一般在工程上可不再进行。

数据电缆的结构设计和性能控制概论目录第一章概述第二章数据电缆主要性能指标控制2.1 衰减2.2 串音2.3 阻抗和回波损耗2.4 相延时和时延差第三章网线在TIA/EIA 568.B2 与TIA/EIA 568.A中色对连接的差别第一章概述我们一舟生产的数据电缆主要有UTP 5E、FTP 5E、U/UTP 5E、SFTP 5E、UTP 6、FTP 6、UTP 6A、CAT 3多对数电缆等常见的高频对称电缆。

这些电缆都是采用单线对绞、对绞线成缆的结构。

在这里，我分别对这种电缆结构作详细地分析。

我们公司采用高速串联机以1200-1400m/min的速度高效率的生产出绝缘芯线。

然后根据不同线对的识别标志、绝缘厚度和导体直径将芯线有规则的绞合成一定节距的对绞线。

数据电缆的线芯在工作状态下产生开放的电磁场。

开放的电磁场将按照信号电流频率从低频到高频对外释放电磁能。

也就是说，本来用于信号传输的电能以电磁场能的形式向网络线路周边的空间布点的释放出去。

如果这些能量不经过必要的装置给予回笼那么用于传输信息的电流能量将迅速衰竭从而使信号强度无法与各种原因产生的噪音识别。

同时因为电流能量衰竭也会使电子克服电阻壁垒的能力减弱，从而使信息传递减速。

一旦信源到信宿的超过5120纳秒，那么信息处理器就会把脉冲信号识别为反射脉冲信号而不予处理。

也就是说网络传递信息的功能失去了。

因此，我们要采用必要的工艺设计来解决开放电磁场带来的这些影响。

对绞结构普遍应用于数据电缆生产。

在我们已经能够投产的CAT 7 UTP电缆中我们采用的也是对绞线外拖包铝箔的屏蔽结构。

在处理开放电磁场问题上，我们目前采用的是对绞结构和金属层（带、网）结构。

在电磁场理论中，针对开放电磁场能量控制问题，大部分采用的是屏蔽和电磁场能量集中和均化的理论。

在电缆设计中我们都能用到。

后面第三部分中我还要详细论述屏蔽结构。

为什么采用对绞结构能够有效的控制开放电磁场的能量释放呢？数据电缆中采用的细铜导体是这个开放电磁场中的两个电极。

通信电缆的结构、类型及参数1通信电缆的分类及用途通信电缆的用途就是构成传递信息的通道，形成四通八达的通信网络。

通信电缆可按敷设和运行条件、传输的频谱、电缆芯线结构、绝缘材料和绝缘结构以及护层类型等几个方面来分类。

1. 根据敷设和运行条件可分为：架空电缆、直埋电缆、管道电缆及水底电缆等；2. 根据传输频谱可分为：低频电缆(10KHz以下)和高频电缆(12KHz以上)等。

3. 根据电缆芯线结构可分为：对称电缆和不对称电缆两大类。

对称电缆指构成通信回路的两根导线的对地分布参数(主要指对地分布电容)相同的电缆，如对绞电缆；不对称电缆是指构成通信回路的两根导线的对地分布参数不同，如同轴电缆。

4. 根据电缆的绝缘材料和绝缘结构分为：实心聚乙烯电缆、泡沫聚乙烯电缆、泡沫/实心皮聚乙烯绝缘电缆以及聚乙烯垫片绝缘电缆等。

5. 根据电缆护层的种类可以分为：塑套电缆、钢丝钢带铠装电缆、组合护套电缆等。

2 全色谱全塑双绞通信电缆的结构与类型全色谱全塑双绞通信电缆是现在本地网中广泛使用的电缆，所谓“全塑”电缆是指：凡是电缆的芯线绝缘层、缆芯包带层和护套均采用高分子聚合物——塑料制成的电缆。

全塑市话电缆属于宽频带对称电缆，现已广泛用来传送电话、电报和数据等业务电信号。

由于全塑电缆具有电气特性优良、传输质量好、重量轻、运输和施工方便、抗腐蚀、故障少、维护方便、造价低、经济实用、效率高及使用寿命长等特点，使它得到了很快的发展和推广，与之相配套的线路技术，如电缆的布放、接续，各种成端技术，新的线路网结构和配线制式，传输技术和维护测试技术等也得到了飞速的发展。

2.1全色谱全塑双绞通信电缆的结构1.芯线材料及线径由纯电解铜制成，一般为软铜线，标称线径有：0.32mm，0.4mm，0.5mm，0.6mm 和0.8mm等5种。

此外，曾出现过0.63mm，0.7mm和0.9mm的，现已逐渐减少。

我国部颁标准中只规定了前述五种标称线径。

1. 2.芯线的绝缘①绝缘材料：高密度聚乙烯、聚丙烯或乙烯一丙烯共聚物等高分子聚合物塑料，称为聚烯烃塑料。

50欧姆射频电缆结构
50欧姆射频电缆是一种常用于传输射频信号的电缆，其结构通
常包括以下几个部分：
1. 内导体，50欧姆射频电缆的内部通常包含一个金属导体，
常见的材料有铜、铝等，其目的是传输电流和信号。

2. 绝缘层，内导体外部覆盖着绝缘层，常用的绝缘材料有聚乙
烯（PE）、聚四氟乙烯（PTFE）等，绝缘层的作用是防止信号泄露
和电缆之间的相互干扰。

3. 外导体，绝缘层外面是外导体，外导体通常由金属网（铜网）或者铝箔构成，其作用是屏蔽外界干扰信号，防止信号泄露。

4. 外护套，外导体外面再覆盖一层外护套，常用的材料有聚氯
乙烯（PVC）、聚乙烯（PE）等，外护套的作用是保护电缆免受机械
损坏和环境影响。

50欧姆射频电缆的结构设计旨在保证信号传输的稳定性和可靠性，以及防止外界干扰的影响。

这种结构使得50欧姆射频电缆在无
线通信、电视信号传输、雷达系统等领域得到广泛应用。

希望这个回答能够满足你的需求。

大对数数字通信电缆的设计与制造-解决方案近年来，综合布线业务在我国逐渐兴起，这既是在计算机技术和通信技术发展的基础上进一步适应社会信息化和经济国际化的需要，也是办公自动化技术发展的结果。

建筑物综合布线系统中的垂直干线子系统由连接主设备间至各楼层配线间的线缆构成，其功能主要是把各分层配线架与主配线架相连，用主干电缆提供楼层之间的通信通道，使整个布线系统形成一个有机的整体。

大对数数字通信电缆相对光缆具有铺设方便、线缆管理简洁、成本低等优点，因此目前不少综合布线系统已经或准备选用大对数数字通信电缆作为垂直干线子系统的传输介质。

2电气参数的理论计算2.1电缆的一次参数导体有效电阻R、回路电感L、电容C和绝缘电导G称为电缆的一次参数，这些参数与传输的电压、电流的大小无关，是由电缆本身的结构尺寸、材料和电流的频率等决定的。

2.2电缆的二次参数对称回路的传输质量主要是根据回路的二次参数来估算的。

2.2.1衰减常数α衰减常数α是影响电缆传输距离的一个重要参数，主要由因为导体本身损耗而产生的衰减和由于绝缘介质损耗而产生的衰减两部分组成。

衰减是用以衡量信号能量发生降低和损失大小的一个电气指标，并随传输频率的增加而增大，影响衰减的主要因素包括导体直径、导体材料、绝缘材料、电缆结构等。

因此要改善电缆的衰减性能，可以通过增加导体直径、选择更优良的材料以及在生产过程中保持电缆几何结构尺寸的稳定来实现。

2.2.2特性阻抗Zc特性阻抗Zc是电磁波沿均匀线路传播时，在无终端失配影响的情况下所遇到的阻抗。

对称电缆的阻抗分为特性阻抗Zc和输入阻抗Zin。

特性阻抗随电磁波频率的升高而减小，当频率超过3000Hz后，特性阻抗值就不再变化，此时输入阻抗Zin受电缆结构因素的影响，入射信号的反射波围绕特性阻抗Zc上下波动。

影响阻抗的因素有：电缆总绞入率、导体直径、导体中心间距以及组合绝缘介质的等效介电常数，这些参数都是电缆的结构因素，控制好这4个结构因素的均匀性和稳定性，电缆在每段上阻抗值的波动范围就能控制到最小。

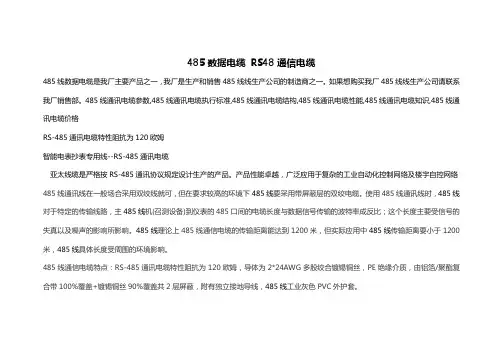

485数据电缆RS48通信电缆485线数据电缆是我厂主要产品之一，我厂是生产和销售485线线生产公司的制造商之一。

如果想购买我厂485线线生产公司请联系我厂销售部。

485线通讯电缆参数,485线通讯电缆执行标准,485线通讯电缆结构,485线通讯电缆性能,485线通讯电缆知识,485线通讯电缆价格RS-485通讯电缆特性阻抗为120欧姆智能电表抄表专用线--RS-485通讯电缆亚太线缆是严格按RS-485通讯协议规定设计生产的产品。

产品性能卓越，广泛应用于复杂的工业自动化控制网络及楼宇自控网络485线通讯线在一般场合采用双绞线就可，但在要求较高的环境下485线要采用带屏蔽层的双绞电缆。

使用485线通讯线时，485线对于特定的传输线路，主485线机(召测设备)到仪表的485口间的电缆长度与数据信号传输的波特率成反比；这个长度主要受信号的失真以及噪声的影响所影响。

485线理论上485线通信电缆的传输距离能达到1200米，但实际应用中485线传输距离要小于1200米，485线具体长度受周围的环境影响。

485线通信电缆特点：RS-485通讯电缆特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PE绝缘介质，由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共2层屏蔽，附有独立接地导线，485线工业灰色PVC外护套。

485线数据电缆RS48通信电缆485线第1屏蔽:铝箔屏蔽引流线:多股绞合镀锡铜网线, 每股7支, 485线每支导体线径为0.30mm, 共一股, 外径: 0.91 +/- 0.03mm485线第2屏蔽:铝镁编织网屏蔽, 覆盖率为55%485线内护套：黑色PVC, OD: 8.0mm +/- 10%经测试485线通讯线较大的通信距离约为1219M，485线较大传输速率为10Mb/S，485线传输速率与传输距离成反比，485线在100Kb/S的传输速率下，485线才能达到较大的通信距离，如果需传输更长的距离，需要加485中继器。

电缆结构设计与物料用量计算电缆结构设计是把线材各组成部分参数书面化.在设计过程中,主要是根据线材的有关标准,结合本厂的生产能力,尽量满足客户要求.并把结果以书面形式表达出来,为生产提供依据. 物料用量计算是根据设计线材时选用的材料及结构参数,计算出各种材料的用量,为会计部计算成本及仓储发料提供依据.导体部分有关设计与计算:导体在结构上有实心及绞线两种,而其成份方面有纯金属.合金.镀层及漆包线等.在设计过程中,对于不同的线材选用这些导体材料时,基于下面几个方面:1.线材的使用场所及后序加工方式.2.导体材料的性能:导电率,耐热性.抗张强度.加工性.弹性系数等.1.导体绞合节距设计:绞线中绞合节距大小一般根据绞合导体线规选取(主要针对UL电子线系列, 电源线,UL444系列,CSA TR-4系列对导体的节距有要求,需根据标准设计),有时为了改善某种性能可选其它的节距.如通信线材为了降衰减选用小节距,为了提供好的弯曲性能选用较小的节距.下面的节距表选择表是针对UL电子线.美制线规对应截面积及绞线节距美制线规标称截面积最小截面积节距30 0.0507 0.0497 6~828 0.0804 0.0790 9~1126 0.1280 0.1260 11~1324 0.2050 0.1990 14~1622 0.3240 0.3140 16~1920 0.5190 0.5090 21~2418 0.8230 0.8070 27~3216 1.3100 1.2700 32~3814 2.0800 2.0200 39~472.多根绞合导体绞合外径计算:导体绞合采用束绞方式进行,绞合外径采用下面两种方法计算:方法1:方法2:d----单根导体的直径D---绞合后绞合导体外径N---导体根数上述两种方法中,方法2比较适合束绞方式导体绞合外径计算：3.导体用量计算:1.单根导体2.绞合导体d----单根导体直径ρ—导体密度N---导体绞合根数λ---导体绞入系数注:用量计算为单芯时导体用量,当多芯时须考虑芯线绞合时的绞入系数.4.导体防氧化.为防止导体氧化, 可在导体绞合时, 加BAT或DOP油（如电源线，透明线）。

电缆结构介绍一下电缆的分类，按应用分：1）电力系统：架空裸电线、汇流排（母线）、电力电缆（塑料线缆、油纸电缆（基本被塑料电力电缆代替）、橡套线缆、架空绝缘电缆）、分支电缆（取代部分母线）、电磁线以及电气设备用线电缆等。

2）信息传输系统：市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通信或其他复合电缆等。

3）机械设备、仪器仪表系统：除架空裸电线外几乎其他所有产品，主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。

按产品种类分：1）裸电线及裸导体制品2）电力电缆3）电气装备用电线电缆4）通信电缆及光纤5）电磁线（绕组线）6）电线电缆的衍生/新产品电力电缆主要有油浸纸绝缘铅包电力电缆、橡皮绝缘电力电缆、聚氯乙烯绝缘、聚氯乙烯护套电力电缆、自容式充油电缆等。

为了更清楚的区分电缆种类，下面我给大家举几个例子说明一下。

聚氯乙烯绝缘电力电缆氯乙烯塑料物理机械性能较好，大量用来制造1kV及以下的低压电力电缆，供低压配电系统用。

橡皮绝缘电力电缆柔软电缆，可移动电力电缆，主要用于企业经常需要变动敷设位置的场合。

采用天然橡胶绝缘，电压等级主要是1KV，可以生产6KV级架空绝缘电缆带有绝缘的架空导线，架设在电杆上，绝缘设计裕度可小于电力电缆。

绝缘采用聚氯乙烯或交联聚乙烯。

一般制成单芯，但也可将3～4相绝缘芯绞合成一束，不加护套，称为集束型架空电缆。

变频电缆工作频率为30～300Hz，选用交联聚乙烯为绝缘材料。

橡套电缆由多股的细铜丝为导体，外包橡胶绝缘和橡胶护套的一种柔软可移动的电缆。

阻燃电缆在规定试验条件下，试样被燃烧，在撤去试验火源后，火焰的蔓延仅在限定范围内，残焰或残灼在限定时间内能自行熄灭的电缆。

特性是在火灾情况下有可能被烧坏而不能运行，但可阻止火势的蔓延。

耐火电缆指在规定试验条件下，试样在火焰中被燃烧，在一定时间内仍能保持正常运行的性能。

特性就是电缆在燃烧条件下仍然能维持该线路一段时间的正常工作。

3.1 导线3.1.1 导线直径导线直径设计满足部颁标准YD/T322-1996中导体直流电阻之要求。

3.1.2 导线断裂伸长率见下表1表1 导线断裂伸长率3.1.3 导线的电性能电阻率ρ20≤0.017241Ω.mm2/m3.2 绝缘采用符合部颁标准YD/T760-95规定的高密度聚乙烯料，其密度≥0.941g/cm33.2.1 高压火花测试DC2-6kv 每12km不得超过1个击穿点。

3.2.2 色谱a线：白红黑黄紫b线：兰桔绿棕灰绝缘颜色符合GB6995.2或YD/T322-1996标准中附录A（标准的附录）的规定3.2.3 绝缘的机械物理性能3.2.3.1 绝缘颜色迁移试验温度80±2℃时间24h不迁移3.2.3.2 绝缘抗张强度（中值）≥16Mpa3.2.3.3 绝缘断裂伸长率（中值）≥300%3.2.3.4 绝缘低温卷绕试验试验温度-55±1℃时间1h 10个试样应无开裂0/103.2.3.5 绝缘热收缩率试验温度115±2℃时间1h≤5%3.2.3.6 绝缘热老化后的耐缠绕性能热老化处理温度115±2℃处理时间24×14h再次老化温度70±2℃处理时间24h试验结果应不开裂3.2.4 绝缘外径导体直径0.4mm，绝缘外径为0.72±0.01mm；导体直径0.5mm，绝缘外径为0.88±0.01mm3.3 线对3.3.1 由分别称作a线和b线的两根不同颜色的绝缘芯线均匀地绞合成线对。

成品电缆上,任意线对绞合节距在3m长度上测得的算术平均值不大于155mm,且与标称节距误差不大于±2%。

3.3.2 绝缘芯线应按表2规定的色谱和序号构成线对表2 基本单位线对序号与绝缘色谱3.4 缆芯3.4.1 20对及以下电缆采用同心式结构，20对以上电缆,缆芯由若干基本单位(子单位)或(和)超单位绞合而成.3.4.2 缆芯排列见下表3表3 推荐的缆芯结构排列3.4.3 预备线对100对以上电缆预备线对的数量应不超过电缆标称线对数的1%,且最多不超过6对.3.4.4 缆芯包带缆芯外重叠绕包两层聚酯带,重叠率为15-20%3.5 护层3.5.1 全塑市内通信电缆:缆芯包带外重叠纵包一层符合部颁标准YD/T723.2-94规定的双面铝塑复合带，铝带标称厚度为0.20mm3.5.2 铝塑复合带的搭接宽度应大于6mm，当缆芯直径≤9.5㎜时,纵包重叠宽度应≮缆芯圆周20%，3.5.3 铝塑复合带铝带搭接处的平均剥离强度应≥0.8N/mm3.5.4 铝塑复合带外紧密挤包一层粘结的聚乙烯护套,聚乙烯护套采用线性低密度聚乙烯。
