武钢7.63m焦炉推焦车走行控制系统的分析杨光摘要：7.63m焦炉是德国伍德公司设计开发的，代表了世界大型焦炉炼焦技术的最高水平，它与国内焦炉的机车自动控制系统显著的区别就是自动控制精度最高，功能完善，网络功能最强大。
本文结合焦化炼焦三分厂7.63m焦炉的现场实际生产工作，对推焦车自动走行控制系统进行了分析。
关键词：7.63m焦炉，走行控制，自动定位1.概述7.63米焦炉是目前亚洲炭化室高度最高、单孔炭化室容积最大的焦炉。
武钢7.63米焦炉从德国Ude（伍德）公司引进，焦炉机车系统由德国Schalker 公司设计，该焦炉拥有先进的炼焦工艺技术，代表了当今世界炼焦工艺技术发展的方向，集中了炼焦工艺、焦炉机械、焦炉自动控制等方面的先进技术，具有国际领先水平。
2座焦炉分别于2008年3月和6月建成出焦，同年10月焦炭产量达到设计能力。
在高强度连续作业下，实现焦炉安全、稳定生产，减少乃至杜绝操作事故和设备事故，是炼焦生产和管理必须解决的问题。
推焦车的走行是在与炼焦炉平行的导轨上横向移动。
在我国，各大型炼焦生产厂大多是操作人员凭借视觉和经验确定推焦车是否到位和是否对中，往往会出现推焦车滞后或者超前指定的炉号，造成频繁操纵主令控制器、减速器频繁起停，液压抱闸频繁开启，使动力设备的安全性降低、使用寿命缩短。
所以利用PLC实现推焦车自动走行控制，对焦炉的安全生产和提高生产管理水平有着十分重要的意义。
2.武钢7.63m焦炉推焦车电气系统组成及工作模式2.1 武钢7.63m焦炉推焦车电气控制系统整个控制系统以西门子S7-400OLC为主站。
经过Profibus-DP工业现场总线把分布式I/O装置，如ET200M和ET200L、6ES70变频器、MTS线性位移传感器和EB342接口模块、推焦和平煤行程编码器以及称重模块等连接成Profibus-DP 主从网络。
由PLC程序完成设备的顺序控制、自动位置控制、速度控制及现场装置的数据采集等。
７.６３米焦炉调火汇编（一）焦炉调火的基本概念作为一个焦炉调火工，除了熟练掌一般基本测调操作方法和特殊操作方法，这远远不够，还应该全面了解掌握各种焦炉炉型的基本构造；加热方式及特点；加热煤气燃烧原理；加热煤气的安全知识；炉温调节手段；流体力学在焦炉应用以及在调温过程中的事故处理，从而达到实现焦炉调火最终目的。
焦炉调火在整个操作过程中要根据各种因素进行分析、判断，以准确地进行各种调节和操作，来实现各项指标控制目标值。
1 焦炉调火焦炉调火就是指焦炉调温特定的一种俗称。
焦炉调火其真正的含义是：根据炼焦煤在焦炉炭化室内高温干馏过程中按不同结焦时间的加热制度对全炉性的加热系统各项指标进行调节与控制，以达到焦饼成熟为目的操作称之为焦炉调火，焦炉调火实际上是焦炉调温的一种手段，通过这种手段来实现焦炉加热煤气的压力、流量及烟道吸力，蓄热室顶部吸力，看火孔压力和燃烧时空气量的配合，焦饼中心温度等目标值，以达到焦饼成熟为目的全过程。
2 焦炉调火在炼焦生产中的作用《焦炉调火工》曾被焦化行业称为焦炉的“内科大夫”。
焦炉调火的工作质量的好坏直接关系到焦炭的质量和产量，在炼焦过程中是一种其它工种不可代替的重要环节。
因此掌握焦炉调火知识和提高焦炉调火的技术水平及操作技能是每个调火工应尽的职责。
3 焦炉加热制度确定之后焦炉调火必须遵循的原则3 .1 何为焦炉的加热制度焦炉加热制度是指焦炉在各种结焦时间的加热调节的各种温度制度和压力制度加全炉性各项指标的总称。
所包括的具体内容有：结焦时间；标准温度，各种能测量的温度（直行温度，横墙温度，炉头温度，蓄热室顶部温度，炉顶空间温度，焦饼中心温度，冷却下降温度，小烟道温度和炉墙温度）及各种能测量的压力（蓄热室顶部吸力，蓄热室阻力，看火孔压力，炭化室底部压力，燃烧系统五点压力）以及全炉的机、焦侧煤气流量和支管压力、横管压力、孔板直径、进行风门开度的尺寸和空气过剩系数a值等。
3.2 温度制度确定后要遵循的原则温度制度是加热制度的一部分，是指在规定的结焦时间内保证焦饼成熟的主要温度指标的控制值，这个主要温度指标就是指焦炉燃烧室机、焦侧火道平均温度的控制值，也称为标准温度。

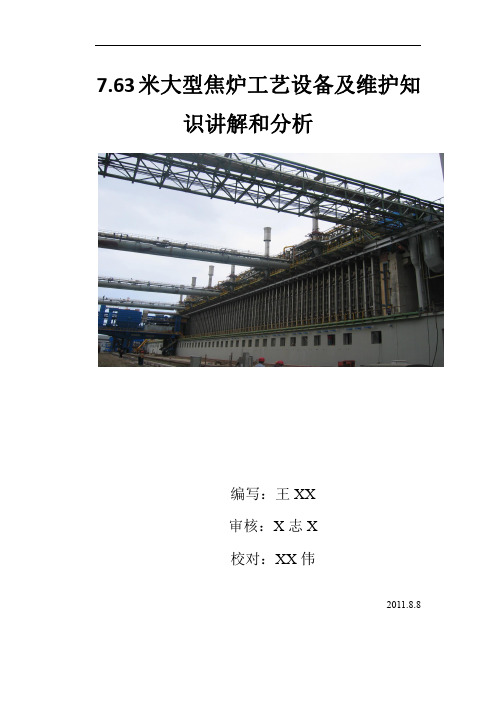

7.63米大型焦炉工艺设备及维护知
识讲解和分析
编写：王XX
审核：X志X
校对：XX伟
2011.8.8
一、交换机系统(R ESEVERING SYSTEM) (5)
1、交换机系统概述 (5)
2、交换机动作流程简介 (6)
3、导致交换机停止的因素 (7)
3．1、温度开关信号 (8)
3．2、液位开关信号 (9)
3．3、煤气加热时，板前后压力因素 (9)
3．4、废气压力因素 (9)
3．5、手动切断阀信号 (9)
3．6、油压信号 (10)
3．7、加热时间监控 (10)
3．8、油缸移动超时，及链条断裂 (10)
3．9、压力表故障 (13)
4、交换停机后如何启动及典型故障分析 (13)
4．1、什么是交换机停机 (13)
4．2、交换机停机如何复位启动 (14)
4.3、典型故障分析 (14)
4.3.1故障现象1 (14)
4.3.2、故障现象2 (21)
4.3.3、故障现象3 (24)
5、对于安全DO模块A3.5的几点说明 (27)
6、液压部分的连锁 (32)
6．1、交换机液压部分概述 (32)
6．2、C8液压缸溜缸典型故障分析 (33)
6．3、液压缸内部是否有窜油现象 (36)
7、交换机典型故障汇总 (37)
7．1、2009年4月日22日A炉交换机停机 (37)
7．2、2009年5月22日A炉夜间停机 (40)。
7.63焦炉液压交换机如何给蓄能器加
压
一．
蓄能器的八个氮气罐内充氮气，每三到四个月都检测一次内部的氮气压力是否充足（正常情况下应当满足95Bar）,检测氮气罐的压力用一套特殊的仪表。
如下图
二．
三．
取出连接件和压力表相联。
将压力表的上端的黑色旋钮逆时针旋转，一直旋转到听到“咔咔咔”的声音。
表示已经关到位了，这一点很重要。
放气孔也要关闭，这一点也很重要。
六．
测氮气罐的氮气压力时，一定要把这路的液压油放回到油箱中（不然你测出的值是氮气压力+液压油的压力总和）。
七．
在放油的时候，噪音很大，不用紧张。
八．
把氮气罐上部的盖，拆下。
九．
并把橡胶圈拆开（注意：不要弄丢了，丢了密封就不好了。
）
十．
把检测表安装好。
十一．
用手慢慢顺时针旋转，注意观察压力的示数（不要用力太大）。
如图，压力表显示大约90 bar,正常氮气压力应该是95 bar，此时需要充N2。
补N2气时选的用的氮气罐的压力应用>90 bar的压力罐.
十二.
测完压力后,再逆时针旋转黑色的旋钮,一直旋转到听到“咔咔咔”的声音。
表示已经和下面的氮气罐断开了，这一点很重要。
十三.
慢慢旋转放气阀,把多余的氮气放出来,此时压力表的示数应回到0 bar. 十四.
最后复原.。
焦炉本体机侧焦炉炉顶焦炉加热系统前言伴随着中国钢铁产业的快速发展,炼焦行业的产能规模和装备水平发生了历史性变化,目前我国炼焦企业已有1300多家,“十五”期间，我国焦炭产量以每年21.7%的速度增长,约占世界焦炭贸易额的47%.首钢一期共建设投产7.63米的大型焦炉4座, .整个焦炉本体由德国公司提供全套技术支持，年产冶金焦炭420万吨,焦炭质量世界第一。
焦化维检作为焦化区域的自动化设备维护单位，肩负着焦化各区域所有自动化系统的维护工作，尤其是焦炉本体作业区，其稳产顺产直接影响着转炉、高炉、炼钢等主生产流程的焦炭供应，所以充分的消化、吸收其先进的核心控制技术和各连锁关系，快速掌握故障处理能力，是出色完成焦炉本体维护任务、保障焦炉生产稳定运行的关键。
本文旨在详细介绍德国公司成套系统组成、工艺结构特点、控制系统要点及其相关知识，通过参阅此文档可对焦炉系统有一个较为全面的了解。
前言 (3)第一节.炼焦工艺流程介绍 (5)一.炼焦工艺流程介绍 (5)二.焦炉参数列举 (5)三.7.63米超大型焦炉新技术分析 (6)3.1焦炉加热系统 (6)3.1.1蓄热室 (7)3.1.2加热壁 (8)3.1.3不同的加热系统 (9)3.1.4焦炉煤气加热 (9)3.1.5混合气体加热 (10)3.1.6转换设备 (11)3.1.7废气系统 (11)3.2.荒煤气导出系统 (12)3.2.1荒煤气导出系统构成 (12)3.2.2 Proven系统构成 (13)第二节. 7.63米超大型焦炉成套系统工艺流程分析 (14)一:交换机系统(Resevering systm) (14)1．1交换机系统(Resevering systm)概述 (14)1．2交换机动作流程简介 (15)二.PROVEN系统 (16)2．1．PROVEN系统概述 (16)2．2炉压调节的工艺原理 (17)2．3、炉压调节系统的上位监控 (18)三．BLEEDER放散系统 (19)3.1荒煤气点火放散系统的工艺原理 (19)3. 2工艺流程 (20)3．3、荒煤气点火放散系统的自动控制 (21)第三节、CokeMaster系统在焦炉中的应用 (24)一、概述 (24)二：系统功能 (24)三、软硬件配制 (24)3．1硬件配制 (25)3．2软件配制 (25)四、功能系统组成 (25)4．1手动测温系统（ManuTherm） (25)4．2自动测温系统(AutoTherm) (26)4．3炉温控制系统(BatControl) (27)4．4推焦计划自动编制系统(PushSched) (28)第四节、焦炉焦炉工业网络拓扑配置 (29)一、焦炉网络拓扑图 (29)1.1工业以太网拓扑图 (29)二、安全系统概述 (32)2．1、安全系统介绍 (32)第一节.炼焦工艺流程介绍一.炼焦工艺流程介绍由备煤作业区送来的配合好的炼焦用煤装入煤塔。
焦炉交换机液压系统典型故障分析及处理
编制
审批
校对
目录
一、交换机液压系统简介 (3)
二、交换机动作流程简介 (4)
三、液压部分的连锁停机点 (8)
四、C8液压缸溜缸典型故障分析 (16)
五、最佳操作法的实际效益 (15)
焦炉交换机液压系统典型故障分析及处理
一、交换机液压系统简介
交换机系统是焦炉的心脏，她负责整个焦炉的供热。
7.63米焦炉为复热式超大型焦炉，她既可以用焦炉煤气加热，又可以用混合煤气加热。
整套设备都由德国公司供货，并提供技术支持。
这套系统由液压缸、液压泵、蓄能器、油箱、油路控制台、限位开关、电磁阀等设备构成，主要动力源是液压油。
提供动力的设备是液压泵，由三台油泵组成，两台电动泵和一台气动泵。
两台电动泵的作用每工作12个小时轮换一次，负责整个液压系统的加压，气动泵的作用是在两台电动泵均不能工作的时候，利用压缩空气作为动力源给整个液压系统加压。
在蓄能器上的油压开关负责检测油压，当油压小时，程序控制油泵给蓄能器的氮气罐注油，当蓄能器的油压充足时，油泵停机。
蓄能器的作用是储备能量，提供油压推动液压缸运行。
油路控制台主要是由程序控制现场的电磁阀的得电或失电从而控制油路的走向。
交换机系统由8个液压缸组成，每个液压缸的作用不同，其液压缸名称及控制部位如下表。
其液压缸现场关系如图1。
