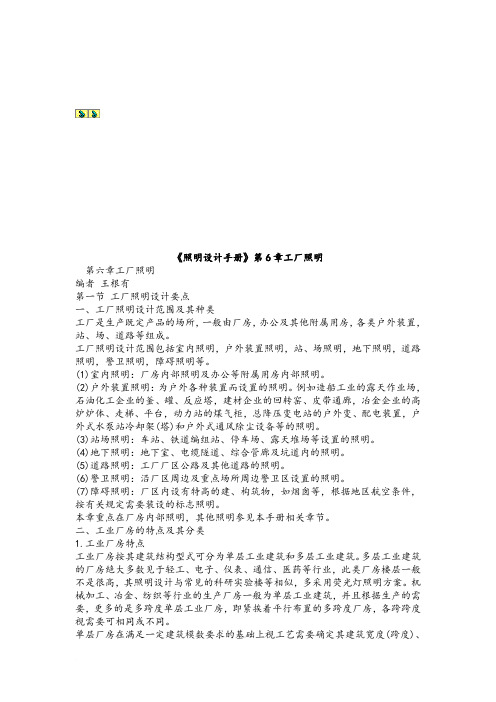

《照明设计手册》第6章工厂照明第六章工厂照明编者王根有第一节工厂照明设计要点一、工厂照明设计范围及其种类工厂是生产既定产品的场所，一般由厂房，办公及其他附属用房，各类户外装置，站、场、道路等组成。
工厂照明设计范围包括室内照明，户外装置照明，站、场照明，地下照明，道路照明，警卫照明，障碍照明等。
(1)室内照明：厂房内部照明及办公等附属用房内部照明。
(2)户外装置照明：为户外各种装置而设置的照明。
例如造船工业的露天作业场，石油化工企业的釜、罐、反应塔，建材企业的回转窑、皮带通廊，冶金企业的高炉炉体、走梯、平台，动力站的煤气柜，总降压变电站的户外变、配电装置，户外式水泵站冷却架(塔)和户外式通风除尘设备等的照明。
(3)站场照明：车站、铁道编组站、停车场、露天堆场等设置的照明。
(4)地下照明：地下室、电缆隧道、综合管廊及坑道内的照明。
(5)道路照明：工厂厂区公路及其他道路的照明。
(6)警卫照明：沿厂区周边及重点场所周边警卫区设置的照明。
(7)障碍照明：厂区内设有特高的建、构筑物，如烟囱等，根据地区航空条件，按有关规定需要装设的标志照明。
本章重点在厂房内部照明，其他照明参见本手册相关章节。
二、工业厂房的特点及其分类1.工业厂房特点工业厂房按其建筑结构型式可分为单层工业建筑和多层工业建筑。
多层工业建筑的厂房绝大多数见于轻工、电子、仪表、通信、医药等行业，此类厂房楼层一般不是很高，其照明设计与常见的科研实验楼等相似，多采用荧光灯照明方案。
机械加工、冶金、纺织等行业的生产厂房一般为单层工业建筑，并且根据生产的需要，更多的是多跨度单层工业厂房，即紧挨着平行布置的多跨度厂房，各跨跨度视需要可相同或不同。
单层厂房在满足一定建筑模数要求的基础上视工艺需要确定其建筑宽度(跨度)、长度和高度。
厂房的跨度B：一般为6、9、12、15、18、21、24、27、30、36m……。
厂房的长度L：少则几十米，多则数百米。
厂房的高度H：低的一般5～6m，高的可达30～40m，甚至更高。
电气照明技术要点汇总
电气照明，利用电能转变为光能进行人工照明的各种设施。
电气照明技术是一门综合性技术，它以光学、电学、建筑学、生理学等多方面的知识作为基础。
电气照明设施主要包括照明电光源（例如灯泡、灯管）、照明灯具和照明线路三部分。
其中，照明电光源和灯具的组合，称作电照明器。
照明电光源即人工照明使用的以电为能源的发光体。
按其发光的原理可以分为热辐射光源、气体放电光源和半导体光源三大类（见照明光源）。
电气照明系统可按照明方式分为三种：一般照明、局部照明和混合照明。
按其使用目的可分为6种:①正常照明。
正常情况下的室内外照明，对电源控制无特殊要求。
②事故照明。
当正常照明因故障而中断时，能继续提供合适照度的照明。
一般设置在容易发生事故的场所和主要通道的出入口。
③值班照明。
供正常工作时间以外的、值班人员使用的照明。
④警卫照明。
用于警卫地区和周界附近的照明，通常要求较高的照度和较远的照明距离。
⑤障碍照明。
装设在建筑物上、构筑物上以及正在修筑和翻修和道路上，作为障碍标志的照明。
⑥装饰照明。
用于美化环境或增添某种气氛的照明，如节日的彩灯、舞厅的多色灯光等。
照明线路和供电方式要求安全可靠、经济合理、电压稳定。
由于电气照明线路与人们接触的机会较多，所以电气照明设备外露的、不应带电的金属部分都须绝缘或接地。
重要场合的照明和事故照明，要有两个电源。
第六章工厂的电气照明第一节 照明技术的基本知识电气照明是现代照明中应用最广泛的一种， 它具有灯光稳定，易于控制、调节，安全。
经济的特点。
一、照明技术的有关概念（1） 光通量 是指光源在单位时间内向周围辐射出的可见光能量，符号为①，单位为 Im （流明）。
（2） 发光强度与配光曲线 发光强度（光强）是光源在给定方向上的辐射强度。
符号 为I ，单位为Cd （坎德拉）。
配光曲线是指作为源的灯具，在各个方向上光强是不同的，为了表征各方向的光强的 分布情况，可以通过光源（化为 10001m 光通量的假想光源）对称轴的平面上绘出光源分 布曲线（即配光曲线），对一般灯具来说，配光曲线是绘在极坐标上的，如图6- I 所示。
（a ）绘在极坐标上的配光曲线（D--I 型配照灯）；（b ）绘在直角坐标系上的配光曲线（投光灯）（3）照度是指受照物表面单位面积上接收到的光通量。
符号为E ,单位为Ix （勒克司）。
若光通量。
均匀地投射在面积为A 的表面上，该表面的照度为 二①/ A照度既不考虑被照面的性质（如反射、吸收等） ，也不考虑观察者在哪个方向，因此它只能表示光照的强弱，并不能表明被照物体的明暗程度。
（4）亮度 发光体在给定方向单位投影面上的发光强度称为发光体在该方向上的亮度。
符号为L ,单位为。
cd /nt如图6— 2，设面积为A 的发光体表面法线方向的光强为I ，人眼视线与发光体表面法U0xl05c d(6 — I )图6--I 配光曲线线成a角，视线方向的光强I a = Icos a,而视线方向的投影面为A“ = Acos a。
发光体在视线方向的亮度为:L = la /AI a= I /A (6 —2)上式表明：发光体的亮度值与视线方向无关。
(5)物体的光照性能当光通量由投射到某一物体上时，一部分从物体表面反射回来即反射光通①p, —部分光通被吸收，即吸收光通①a,余下部分透过物体，即透射光通①T。
如图6--3所示，为表征物体的光照性能，弓I入以下参数:反射系数p=©p/①(6-3)吸收系数 a =①a /①(6 —4)透射系数。
工厂的电气照明课程设计一、课程目标知识目标：1. 学生能够理解工厂电气照明的基本概念，掌握照明系统的分类及原理。
2. 学生能够掌握照明电路的构成，了解不同类型照明设备的特点及应用。
3. 学生能够运用照明设计的相关知识，分析并解决实际照明问题。
技能目标：1. 学生能够运用所学知识，设计出符合实际需求的工厂电气照明方案。
2. 学生能够独立完成照明电路的连接、调试和故障排查。
3. 学生能够运用照明设计软件，进行照明效果模拟和优化。
情感态度价值观目标：1. 培养学生对工厂电气照明工程的实际应用兴趣，激发学生的学习热情。
2. 培养学生团队协作意识，提高沟通与协作能力。
3. 增强学生节能环保意识，引导学生关注绿色照明，降低能源消耗。
课程性质：本课程为电气工程及其自动化专业的一门专业课程，结合理论知识与实践应用，培养学生实际工程能力。
学生特点：学生已具备一定的电气基础知识，具有较强的学习能力和动手能力，但缺乏实际工程经验。
教学要求：注重理论与实践相结合，强调学生动手实践能力，培养学生解决实际问题的能力。
通过本课程的学习，使学生能够将所学知识应用于实际工程中，提高学生的专业素养。
二、教学内容1. 工厂电气照明基础知识：包括照明原理、照明系统的分类及特点、照明设备的选择。
- 教材章节：第一章 电气照明基础- 内容：光的产生与传播、照明术语、常用照明系统及设备。
2. 照明电路设计：包括照明电路的构成、设计原则、照明设备连接方式。
- 教材章节：第二章 照明电路设计- 内容：照明电路的基本构成、设计流程、照明设备接线方法。
3. 照明控制系统：介绍常见的照明控制方式、控制系统原理及应用。
- 教材章节：第三章 照明控制系统- 内容：开关控制、调光控制、智能照明控制系统。
4. 照明设计软件应用：教授照明设计软件的使用方法，进行照明效果模拟与优化。
- 教材章节：第四章 照明设计软件- 内容：软件功能介绍、操作方法、实际案例应用。
