(部分)工厂电气照明设计

课程设计报告课程名称: 电气照明课程设计题目名称: 某食堂三楼电气照明设计年级专业及班级:姓名:学号:指导教师:评定成绩:教师评语:指导老师签名:２０13年1月17日电气照明课程设计任务书一、设计课题某建筑（指定）电气照明施工图设计二、工程概况详各建筑图建筑说明。

三、原始资料1.各工程土建施工图纸一套（另附）2.国家标准及相应设计规范。

四、课题要求1.设计原则: 国家现行有关电气设计规范及主管部门规定等。

2.设计范围: 电气照明平面布置、照明电气设计、接地与电气安全等3、设计成果: 课程设计报告（设计说明书及计算书等）电气施工图（系统图、平面图等）4.设计要求: 按工程施工设计深度要求设计、出图, 全部图纸要求采用计算机绘制。

五、日程安排本次课程设计时间共1.5周, 进度安排如下:设计准备, 熟悉有关电气设计规范, 熟悉本工程土建图及其它所提条件, 绘制电气设计条件图。

（1天）照明平面布置、电气初步设计。

（2天）照明计算、负荷计算。

（1天）电气施工图设计、绘图, 要求采用计算机绘制电气施工图。

（3天）整理计算书及图纸、写课程设计报告。

（1天）六、主要参考书1.GB50052—2009 《供配电系统设计规范》国标 2009年2.GB50054—2011 《低压配电设计规范》国标 2011年3.GB50034—2004 《建筑照明设计标准》国标 2004年4.JGJ16—2008 《民用建筑电气设计规范》行业标准 2008年5、吕光大主编《建筑电气安装工程图集》（第2版）1.2、3集中国电力出版社6.照明设计手册(第二版) 北京照明学会中国电力出版社7、《工厂常用电气设备手册》（第2版）上、下册中国电力出版社8、《民用建筑电气设备手册》上、下册中国建筑工业出版社9、《国家标准电气制图应用示例图册》（建筑电气分册）中国标准出版社10、电气设备生产厂家产品样本及其它资料等七、课程设计指导书《电气照明设计指导》刘介才主编机械工业目录一. 工程概况与设计依据 (5)1.1工程概况 (5)1.2设计依据 (5)二. 照明光照设计 (6)2.1照明方式和照明种类确定 (7)2.2 照明系统 (8)2.3 灯具布置原则: (8)2.4 灯的控制方式 (10)2.5照度标准及计算 (10)三. 照明电气设计 (11)3.1照明配电设计负荷确定 (12)3.2照明负荷计算 (13)3.3线路敷设及导线选择 (14)课程设计总结 (15)参考文献 (15)附录 (15)一．工程概况与设计依据1.1工程概况项目名称: 某食堂三层电气照明系统的设计项目概况：某食堂电气照明施工平面图以及配电干线图的设计, 该工程为砖混结构, 分为三层, 建筑标高为17.4米, 一、二层层高为4.9米, 第三层层高为6米, 建筑总面积为6189.57平方米。

工厂电气系统安装项目1 工厂电气动力系统安装3.1.1施工技术准备1.识图1）设计说明（1）设计依据按照国家标准GB50052～95 《供配电系统设计规范》、GB50053—94《10kV及以下变电所设计规范》、GB50054—95《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下一般设计原则：a遵守规程、执行政策必须遵守国家的有关规程和标准，执行国家的有关方针政策，包括节约能源、节约有色金属等技术经济政策。

b安全可靠、先进合理应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能较先进的电气产品。

c近期为主、考虑发展应根据工程特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远、近期结合，以近期为主，适当考虑扩建的可能性。

d全局出发、统筹兼顾必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。

（2）设计范围工厂供电设计包括变配电所设计、配电线路设计和电气照明等。

a变配电所设计无论工厂总降压变电所或车间变电所，设计的内容都基本相同。

工厂高压配电所，则除了没有主变压器的选择外，其余的设计内容也与变电所设计基本相同。

变配电所的设计内容应包括：变配电所负荷的计算和无功功率的补偿，变配电所所址的选择，变电所主变压器台数和容量、型式的确定，变配电所主结线方案的选择，进出线的选择，短路计算及开关设备的选择，二次回路方案的确定及继电保护的选择与整定，防雷保护与接地和接零的设计，变配电所电气照明的设计等。

最后需编制设计说明书、设备材料清单及工程概(预)算，绘制变配电所主电路图、平剖面图、二次回路图及其它施工图纸。

b配电线路设计工厂配电线路设计分厂区配电线路设计和车间配电线路设计。

厂区配电线路设计，包括厂区高压供配电线路设计及车间外部低压配电线路的设计。

其设计内容应包括：配电线路路径及线路结构型式的确定，负荷的计算，导线或电缆及配电设备和保护设备的选择，架空线路杆位的确定及电杆与绝缘子、金具的选择，防雷保护与接地和接零的设计等。

工业厂房电气设计规范篇一：厂房电气设计说明电气设计说明一. 设计依据:1. <<民用建筑电气设计规范JGJ16-20082. <<建筑设计防火规范GB50016-20063. <<建筑物防雷设计规范GB50057-20104. <<低压配电设计规范GB50054-955. <<供配电系统设计规范GB50052-20096. <<建筑照明设计标准GB50034-20047. <<火灾自动报警系统设计规范GB50116-988. <<10kv及以下变电所设计规范GB50053-949. <<建筑物电子信息系统防雷技术规范GB500343-200410. 建设单位的有关意见和各专业所提供的工艺要求11. 其它有关国家及地方的现行规程,规范标准.二. 工程概况:本工程xxxxxxx厂房,总建筑面积为20600平方米,其中地上18600平方米,地下2000方米,本工程结构型式为框架结构.建筑高度为米.变配电所设在地下一层,消防中心设在一层(具有直接对外的出口),弱电机房设置在地下一层。

三. 设计范围:1. 强电部分: a). 10KV变配电系统. b) 220V/380V配电系统.c) 电气照明系统.d) 防触电安全保护系统. e)建筑物防雷接地系统2. 弱电部分: a) 通信系统(宽带,电话). b) 有线电视系统(CATV). c). 火灾自动报警系统. d). 视频安防监控系统(CCTV)四. 10KV/0.4KV变配电系统:1. 本工程用电负荷分级如下:一级负荷为: 火灾报警及联动控制设备,消防泵,喷淋泵，消防电梯,排烟风机,加压风机,保安监控系统,应急照明，弱电用电、生活泵，普通电梯、排污泵三级负荷为: 一般照明及普通动力用电.2. 供电电源及电压等级本工程采用4路10kV电源供电；1#变压器、2#变压器电源分别引自上一级不同的35KV变电所,满足本工程一级负荷的要求，负责工厂非生产用电；3#变压器、4#变压器电源引自上一级的35KV变电所，负责工厂生产用电。

工厂车间照明灯光节能控制系统解决方案工业厂房依据作业环境所需要的照明要求进行科学设计,保证工人的舒适度和安全性,提高工作效率和产品质量;同时工业照明节能是一种降低成本的途径,也是一种发展趋势和社会责任;因此要引入光效高的照明灯具,还要求由控制技术提高照明效果,减少能耗;既要满足生产所需的亮度,同时使工作环境舒适,以达到增加产量、减少事故、节能降耗的目的;车间环境不仅要有足够的工作照明,更应营造一个舒适的视觉环境,减少光污染;现代车间的照明已经成为直接影响车间效率的主要因素之一,因此,越来越引起人们的高度重视;做好照明设计,加强照明控制设计,已成为现代智能车间大楼的一个重要内容;据国内外有关资料介绍,车间照明用电量占整幢大楼能耗的约1/3,车间照明的设备费用包括照明器件和配布线工程费约占电气工程费用的10%以上,因此选择合理的照明方案,配置先进的控制系统,不仅能大大简化穿管布线的工作量,而且能有效地节约能源,降低用户运行费用,提高大楼管理水准,具有极大的经济意义和社会效益;在一些欧美发达国家,照明系统的智能化控制已成为智能化大楼不可分割的组成部分,而且应用范围越来越广;智能照明控制系统的技术,随着现代建筑技术的发展而不断更新以适应各种建筑结构布局,不同灯具的选配,实现多样化的控制模式;由于这是一个开放式的系统,采用标准接口可以方便地与其它系统诸如BA、安保、消防等相互连接完成系统集成功能；同时利用系统配备的监控软件,大楼管理工作人员借助“友好”的用户界面,能极其方便地遥控、监控大楼所有控制设备的工作状态;现代化高层车间大楼照明的特点：当前,各类车间不断涌现,无论是工作内容、空间,还是建筑本身都具有许多不同的特征;现代化的工厂车间是由多种视觉效果组成的工作环境,工厂车间视觉环境的舒适性应该从以下几个方面进行考虑：◆选择合适的照度；◆减少光源的直接眩光、反射眩光；◆室内装饰和光源的显色性；◆室内亮度的合理分布；◆设计一个良好的建筑空间环境;车间大楼按照功能区域划分,通常会有车间区域、门厅、经理室、会议室、多功能厅等,各个功能区域的照明具有不同的特点;车间区域照明使用的光源主要是荧光灯与白炽灯,其中荧光灯多用于一般照明,白炽灯多用于局部照明,照度水平的设计主要取决于视觉作业的需要及经济条件的状况;车间区域的工作时间主要是在白天,可以考虑利用窗外入射的大量自然光进行照度补偿,不仅能节约大量能源,更能维持室内舒适的视觉环境;门厅是车间大楼的进出口大厅,给人以最初印象,因此十分重要；经理室是进行重要商谈与发号施令的地方,整个房间的照明不要求有均匀的照度,设计时应创造出一个既庄重典雅,又积极进取的气氛；会议室的整个中心是会议桌,因此必须重视会议桌的照明,在会议桌区域照度值应达到500Lux,并要设法使桌子表面的镜面反射减到最少；另外照明设计还应考虑会议室各种演示设备的应用问题,如对书写板的照明,还有在使用投影仪、幻灯、录相机时室内照明设备的控制等;在以上多种重要场合,灯光效果在整个环境中起到十分关键的作用;因此,照明的设计就显得尤为重要,通常会采用多种光源,气派而且富有层次,通过调光和场景预设置功能营造多种灯光效果,变换出不同的光的空间,给人以舒适完美的视觉享受;现代高层车间大楼的照明控制系统应该具有：（1）通过合理管理在需要的时候,需要的区域把灯点亮到合适的照度以节约能源和降低运行费用,同时便于操作和管理,提高大楼管理水平；（2）给用户提供一个舒适的工作环境,以保证工作人员具有较高的工作效率;作为一个真正有效的照明控制系统,以上两方面都应该满足;（3） XXXX智能照明控制系统的组成和特点XXXX智能照明控制系统的“模块化结构”和“分布式控制”是有别于目前国际上所有照明控制系统的最大特点;XXXX智能照明控制系统,通常可以由调光模块、开关模块、控制面板、液晶显示触摸屏、智能传感器、编程插口、时钟管理器、手持式编程器和PC监控机等部件组成,将上述各种具备独立功能的控制器件用一根5类数据通信线4对双绞线连接起来,就组成一个DyNet控制网络,其典型系统如图1所示;与主干网相连,每个子网最多可连接64个模块,主干网至少可连接64个以上子网;信息在子网的传输速率为9600波特,主干网的传输速率则可根据网络的大小调节,最大可达57600波特,由于Dynet网络能通过对网桥编程和设置,有效地控制各子网和主干网之间的信息流通、信号整形、信号增强和调节传输速率,大大提高了大型照明控制网络工作的可靠性;Dynet系统避免了中央集中控制的缺点;在Dynet系统中,各模块只响应网络对该模块的随机“呼叫”,这就意味着在各种状态下,每个模块互不影响,保证系统具有高可靠性;系统的每个功能都独立地贮存于相应的模块中,这就意味着,若某个模块出现故障,只是与该模块相关的功能失效,而不影响网络其它模块正常运行,从维护的观点来看这种“独立存贮”的概念,既有利于快速故障定位,又提高了大型照明控制系统的“容错”水平;Dynet系统是一种“事件驱动式”网络系统,其优点是显而易见的,电气工程师无须专门训练就能设计大型照明控制系统;通常控制模块安装于配电间位置,既可挂墙明装,也可机柜内安装；控制面板及其它控制器件安装在便于操作的地方,该系统可在任何时候进行扩展,不必进行重新配置或更改原有线路,只需将增加模块用数据线接入原有网络系统便可;XXXX分布式照明控制网络的规模可灵活地随照明系统的大小而改变,若将图2所示的典型系统视作一个子网,每个子网都可以通过一台网桥BridgeDyNet网络的接线方法：网络通信线采用带屏蔽层的5类4对双绞线1对备用电缆;部件间的连接采用菊花形连接方式,即每个部件上只有一进一出两根电缆的引线端头第一个部件和最后一个部件除外,只有一根引线端头,依次将三对不同颜色的双绞线分别接到＋12V、D－、D＋和GND的端子排上,如此就连成了一个调光控制网络见表1;3车间楼智能照明控制系统方案说明见表2、表34 DALI荧光灯单灯单控系统一般工厂车间安装大量的荧光灯,荧光灯采用何种控制方式,选择怎样的控制荧光灯的控制部件将取决于业主的投资预算;可寻址DALI荧光灯镇流器的诞生,使得荧光灯光源可作为空间动态元件分别控制每个照明灯,工厂车间的照明可实现分别或者对其中一部分进行自由的控制;DALI是数字可寻址灯光接口的简称,是一种可以在一个控制器输出的各个镇流器之间进行寻址的控制方式,不同于0～10V和DSI,是在一条连接多达64个镇流器的控制线上各个荧光灯可分别寻址并赋予不同调光亮度的控制形式;许多公司在运作了一段时间后,经常发生部门重组,用DALI电子镇流器控制方式就可以实现对每个灯和区域的重新组合控制,避免发生区域重新分隔后,照明不能合理控制的尴尬;随着合理利用能源的意识和对于人类工程学的认识增强,工厂车间采用可调光照明将越来越普及,因为调光直接影响建筑空间的审美和舒适,而且对节能更有显着的经济意义;5智能照明控制系统应用效果1实现照明控制智能化采用XXXX智能照明控制系统后,可使照明系统运行在全自动状态,系统将按预先设置切换若干基本工作状态,通常为“白天”、“晚上”、“安全”、“清洁”、“周末”和“午饭”等,根据预设定的时间自动地在各种工作状态之间转换;例如,上班时间来临时,系统自动将灯打开,而且光照度会自动调节到工作人员最合适的水平;在靠窗的房间,系统能智能地利用室外自然光,当天气晴朗,室内灯会自动调暗；天气阴暗,室内灯会自动调亮,以始终保持室内恒定的亮度按预设定要求的亮度;当每一个工作日结束,系统将自动进入“晚上”工作状态,自动地极其缓慢地调暗各区域的灯光；同时,系统的动静探测功能将自动生效,让没有人的工厂车间的灯光自动关掉；相反,动静探测能保证有员工加班的车间区灯光处于合适的亮度;系统还能使公共走道及楼梯间等公共区域的灯协调工作,当车间区有员工加班时,楼梯间、走道等公共区域的灯就保持基本的亮度,只有当所有车间区的人走完后,才将灯调到“安全”状态或关掉;此外,还可用手动控制面板或遥控器等,随意改变各区域的光照度;对于高级车间大楼的接待大厅、餐厅、会议室、休息室和娱乐场所,则可根据一天中的不同时间,不同用途精心地进行灯光的场景预设置,使用时只需调用预先设置好的最佳灯光场景,使客人产生新颖的视觉效果;（2）改善工作环境,提高工作效率在大楼工厂车间,配以可调光电子镇流器的日光灯在智能照明控制系统控制下与传统的日光灯照明系统相比具有显着的优点;因为配有传统镇流器的日光灯以100Hz的频率闪动电网频率的2倍,这种频闪使工作人员头脑发胀,眼睛疲劳,降低了工作效率;而可调光电子镇流器则工作在很高的频率40KHz～70KHz,不仅克服了频闪,而且消除了由于使用START而造成起辉时的亮度不稳定,给员工提供了比精良的房间装饰和高档车间用具更为重要的有利于健康的舒适环境,同时也提高了工作效率,而这一点却给业主带来预想不到的巨大经济回报;3照度的一致性一般照明设计师在对新的车间用房进行照明设计时,照度均比要求照度高,通常是700Lux,而标准照度为400Lux;这是考虑到随着时间的推移,灯的效率和房间墙面反射率不断衰减的缘故;如果设计师在初期就按标准照度设计,那么,无须多长时间房间照度就会低于标准,而不符合车间照度要求;正是由于这种新房间照度的偏高设计,不仅造成车间用房使用期或两次装饰的间隔期的照度不一致性,而且由于照度偏高造成不必要的能源浪费;采用XXXX智能照明控制系统,由于可以智能调光,尽管照度还是偏高设计,但系统将会按照预先设置的标准亮度使工厂车间在使用期内保持恒定的照度,而不受灯具效率降低和墙面反射系数衰减的影响,这是安装智能照明控制系统又一个不易被人们察觉的好处;如图3所示,传统照明系统的房间照度曲线呈锯齿状,使用智能控制系统以后,呈水平直线,阴影部分为节约的能源;（4）可观的节能效果现代高级自用或租用型车间大楼除了给员工提供舒适的环境外,节约能源和降低运行费用是业主们关心的又一个重要问题;按国际标准,工厂车间的最佳光照度为400Lux不是越高越好,智能照明控制系统能利用智能传感器感应室外光线,自动调节光照度,即室外自然光强,室内灯光变弱；室外自然光弱,室内灯光变强,以保持工厂车间恒定的标准照度,既创造了最佳的工作环境,又达到节能的效果见图4;由于XXXX系统能够通过合理的管理：利用智能时钟管理器可以根据不同日期、不同时间按照各个功能区域的运行情况预先进行光照度的设置,不需要照明的时候,保证将灯关掉；在大多数情况下很多区域其实不需要把灯全部打开或开到最亮,Dyanlite系统能用最经济的能耗提供最舒适的照明；在一些公共区域如会议室、休息室等,利用动静探测功能在有人进入的时候才把灯点亮或切换到某种预置场景;XXXX系统能保证只有当必需的时候才把灯点亮,或点到要求的亮度,从而大大降低了大楼的能耗;5延长灯具寿命灯具损坏的致命原因是电网过电压;灯具的工作电压越高,其寿命则成倍降低;反之,灯具工作电压降低则寿命成倍增长;因此,适当降低灯具工作电压是延长灯具寿命的有效途径;XXXX智能照明控制系统能成功地抑制电网的冲击电压和浪涌电压,使灯具不会因上述原因而过早损坏;还可通过系统人为地确定电压限制,提高灯具寿命;XXXX系统采用了软启动和软关断技术,避免了灯丝的热冲击,使灯具寿命进一步得到延长;XXXX系统能成功地延长灯具寿命2～4倍;不仅节省大量灯具,而且大大减少更换灯具的工作量,有效地降低了照明系统的运行费用,对于难安装区域的灯具及昂贵灯具更具有特殊意义;6提高管理水平,减少维护费用XXXX智能照明控制系统,将普通照明人为的开与关转换成了智能化管理,不仅使大楼的管理者能将其高素质的管理意识运用于照明控制系统中去,而且同时将大大减少大楼的运行维护费用,并带来极大的投资回报;。

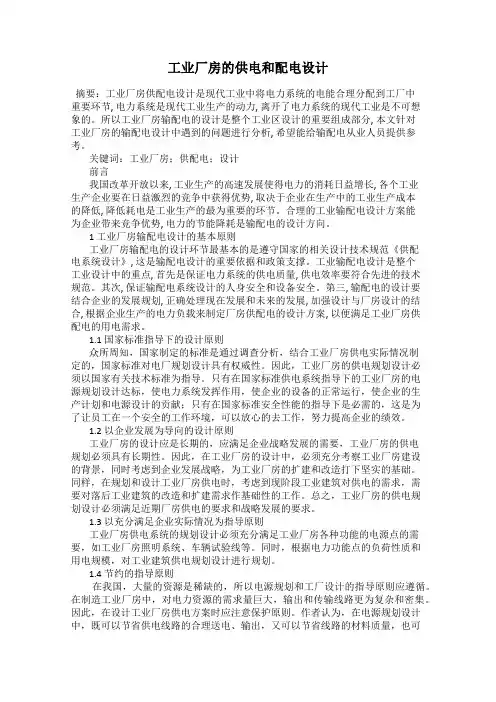

工业厂房的供电和配电设计摘要：工业厂房供配电设计是现代工业中将电力系统的电能合理分配到工厂中重要环节, 电力系统是现代工业生产的动力, 离开了电力系统的现代工业是不可想象的。

所以工业厂房输配电的设计是整个工业区设计的重要组成部分, 本文针对工业厂房的输配电设计中遇到的问题进行分析, 希望能给输配电从业人员提供参考。

关键词：工业厂房；供配电；设计前言我国改革开放以来, 工业生产的高速发展使得电力的消耗日益增长, 各个工业生产企业要在日益激烈的竞争中获得优势, 取决于企业在生产中的工业生产成本的降低, 降低耗电是工业生产的最为重要的环节。

合理的工业输配电设计方案能为企业带来竞争优势, 电力的节能降耗是输配电的设计方向。

1 工业厂房输配电设计的基本原则工业厂房输配电的设计环节最基本的是遵守国家的相关设计技术规范《供配电系统设计》, 这是输配电设计的重要依据和政策支撑。

工业输配电设计是整个工业设计中的重点, 首先是保证电力系统的供电质量, 供电效率要符合先进的技术规范。

其次, 保证输配电系统设计的人身安全和设备安全。

第三, 输配电的设计要结合企业的发展规划, 正确处理现在发展和未来的发展, 加强设计与厂房设计的结合, 根据企业生产的电力负载来制定厂房供配电的设计方案, 以便满足工业厂房供配电的用电需求。

1.1 国家标准指导下的设计原则众所周知，国家制定的标准是通过调查分析，结合工业厂房供电实际情况制定的，国家标准对电厂规划设计具有权威性。

因此，工业厂房的供电规划设计必须以国家有关技术标准为指导。

只有在国家标准供电系统指导下的工业厂房的电源规划设计达标，使电力系统发挥作用，使企业的设备的正常运行，使企业的生产计划和电源设计的贡献；只有在国家标准安全性能的指导下是必需的，这是为了让员工在一个安全的工作环境，可以放心的去工作，努力提高企业的绩效。

1.2 以企业发展为导向的设计原则工业厂房的设计应是长期的，应满足企业战略发展的需要，工业厂房的供电规划必须具有长期性。

（建筑电气工程）电气照明标准及参数2．1．1 多层住宅Multl-stoty dwelling building高度小于24m或九层及以下的公共住宅。

2．1．2 高层住宅High-rise dwelling building高度大于24m或十层及以上的公共住宅。

2．1．3 一般照明General lighting为照明整个场所而设置的照明。

2．1．4 局部照明local lighting为增加特定的有限部位的照度而设置的照明。

2．1．5 应急照明Emergency lighting在正常照明因故熄灭的情况下，为保障安全、人员疏散和暂时继续工作的照明。

2．1．6 有线电视分配系统CATV distridbution system 非直接从空中接收电视信号，而是用射频电缆从前端传输电视信号进行分配，供用户插取收视的系统。

2．1．7 传呼防盗保安系统Call and burglar alarm system 通过电线或电缆传输音频或视频信号，供探访传呼对讲(或可视)，能防止不轨行为发生的信号系统。

2．1．8 全电气化住宅The dwelling of complete electrication 生活用能以电能为唯一或主要能源，基本不用一次能源(燃气，煤等)的住宅。

2．1．9 综合用电指标The composite index of use electric power经过调查、测试、分析、研究而确定的代表普遍用电水平的综合指标。

对每户是计算负荷，对多户是设备容量。

2．1．10 电能计量装置Electric power measure device 用以累计(或扣减)电能耗用量的计量装置。

2．1．11 TN—C接线方式TN—C connection电源中性点直接接地的TN系统内，由中性点引出一根导体同时起N线和PE线的作用。

2．1．12 TN—S接线方式TN—S connection电源中性点直接接地的TN系统内，由中性点分别引出两根导体，一根作N线，另一根作PE线。

某工厂10kV车间变电所电气部分设计摘要本设计的题目为“某工厂10kV车间变电所电气部分设计"。

设计的主要内容包括:10/0。

4kV变电所主变压器选择；变电所电气主接线设计；短路电流计算；负荷计算;无功功率补偿；电气设备选择（母线、高压断路器、隔离开关、电流互感器、电压互感器、避雷器和补偿电容器）；配电装置设计；继电保护规划设计;防雷保护设计等。

其中还对变电所的主接线通过CAD制图直观的展现出来。

本次设计的内容紧密结合实际，通过查找大量相关资料,设计出符合当前要求的变电所。

本变电所对低压侧负荷的统计计算采用需要系数法;为减少无功损耗，提高电能的利用率,本设计进行了无功功率补偿设计，使功率因数从0.74提高到0.96；短路电流的计算包括短路点的选择及其具体数值计算;而电气设备选择采用了按额定电流选择,按短路电流计算的结果进行校验的方法；继电保护设计主要是对变压器进行电流速断保护和过电流保护的设计计算;配电装置采用成套配电装置；本变电所采用避雷针防直击雷保护。

关键词:短路电流计算，继电保护，接地装置，变压器目录前言 (III)第1章任务说明 (IV)1。

1 设计要求 (IV)1.2 负荷情况 (IV)第2章机加工车间的负荷计算 (V)2。

1 负荷计算 (V)2.2 无功功率补偿 .................................................................................................................... V II 第3章工厂变电所的设备选择及主接线设计.. (IX)3.1 变电所主结线的选择............................................................................... 错误!未定义书签。

3。

1.1 变电所主接线的选择原则........................................................ 错误!未定义书签。

1前言1.1 工厂供电的意义和要求工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。

众所周知，电能是现代工业生产的主要能源和动力。

电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。

因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。

在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。

电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。

从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。

因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。

由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。

工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。

（2）可靠应满足电能用户对供电可靠性的要求。

（3）优质应满足电能用户对电压和频率等质量的要求（4）经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。

此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。

1.2 工厂供电设计的一般原则按照国家标准GB50052-95 《供配电系统设计规范》、GB50053-94 《10kv 及以下设计规范》、GB50054-95 《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下原则：（1）遵守规程、执行政策；必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。

电气照明安装标准规范电气照明安装规范一、电气配管技术要求在进行电气配管前，需要准备好以下材料：1）钢管电线管：管壁厚均匀，焊缝均匀，无裂痕、砂眼、棱眼、棱刺和凹扁现象，有产品合格证和材质化验报告。

2）管箍（束结）：使用通丝的丝扣清晰不乱扣，镀锌完整，无剥落，无裂痕，两端光滑无毛刺，有产品合格证。

3）铁制的灯头盒、开关盒、接线盒等板材：不小于1.2mm，镀锌层无脱落，无变形开焊，敲落孔洞完整无缺，面板安装孔与地线焊接脚齐全，有产品合格证。

4）圆、扁、角槽钢等材质：符合国家标准，并有产品合格证。

5）螺丝、螺栓、膨胀螺栓、螺母、垫圈等：采用镀锌件。

在管路的敷设方面，需要注意以下事项：1）所有管路选最近的路线敷设，应减少弯曲，埋入砼或墙体内表面层保护不小于15mm。

2）管路的连接采用丝扣连结，套丝不得乱丝，裸露丝不多于2-3mm，采用套管，套管长度宜为管外径1.5-3倍，管与管的对口处应位于套管中心，套管采用焊接时，焊缝应牢固严密，采用紧固螺钉连接时，螺钉应拧紧，在振动场所，紧定螺钉应有防松动措施。

3）管路水平敷设超过下列长度应加装接线盒，其位置应便于穿线：无弯时45m，有一个弯时30m，有2个弯时20m，有3个弯时12m。

管路垂直敷设时，据导线截面设置接线盒距离，并用卡箍固定导线：50mm2及以下30m，70—95mm2时20m，120-240mm2时为18m。

4）管与箱盒的连接：箱盒开孔应整齐，与管径相吻合，要求一管一孔，不得开长孔。

铁制箱、盒严禁电、气焊开孔，并应刷防腐漆，定型的箱、盒敲落，大管径小，周边缝隙应用橡皮垫封堵。

管口入箱、盒、暗配管可用跨接地线焊接固定在盒、箱棱边上，管口与落孔不得有焊接，进入箱、盒的管口应小于5mm，用梳扣锁紧管口，管口丝扣露出2-4扣，两根以上管入箱、盒要长短一致，间距均匀，排齐整。

5）箱、盒定位：固定箱、盒要求平整牢固，坐标正确，现浇砼墙的箱、盒加支铁固定，将盒内、箱内管口及箱、盒封堵，以防砂浆进入。

XXXXX技术学院毕业设计（论文）设计(论文)题目小型工厂供配电系统系别机电工程系专业机电一体化班级机电10520姓名指导教师2013 年6 月教务处制摘要本论文主要是对小型工厂供配电系统的电气部分进行设计。

工厂由户外引入10kV 的高压电源，经过工厂变电所降为220/380V的低压电，直接供给工厂车间的动力系统和照明系统。

在选择电气设备之前，先对工厂负荷进行计算，确定工厂总的负荷容量，同时在低压母线侧进行无功功率的补偿，以提高功率因数。

根据补偿后的负荷容量，选择工厂变电所变压器的容量和台数，然后确定工厂采用的供电系统，选择合适的车间配电方案，画出供配电系统主接线图。

高压一次设备、低压一次设备和导线截面积选择时，都必须满足电路正常条件下和短路故障条件下工作的要求。

电气设备不仅要满足在短路故障条件下的工作要求，还必须按最大可能的短路故障时的动稳态度和热稳态度进行校验，以判断设备是否满足工作要求。

电路发生三相短路时的短路电流电流最大，计算三相短路电流，以进行设备的校验。

最后，进行继电保护和防雷接地，来提高系统的安全性和可靠性。

关键词：负荷计算，三相短路，主接线，继电保护，设备选择目录摘要........................................................... - 1 - 目录........................................................... - 2 -1 绪论......................................................... - 4 -2 电力负荷及其计算............................................. - 5 -2.1 负荷分级及供电电源措施................................. - 5 -2.1.1 工厂电力负荷的分级................................ - 5 -2.1.2 各级负荷的供电措施................................ - 5 -2.2工厂计算负荷的确定...................................... - 6 -2.2.1负荷计算的目的和意义.............................. - 6 -2.2.2负荷计算的方法.................................... - 6 -2.2.3需要系数法确定计算负荷............................ - 7 -2.2.4二项式法确定计算负荷.............................. - 8 -2.2.5工厂负荷的计算.................................... - 9 -2.3无功功率补偿........................................... - 12 -2.3.1功率因数......................................... - 12 -2.3.2无功补偿的选择................................... - 13 -2.3.3无功补偿的计算................................... - 14 -3 变压器的选择及其电气主接线.................................. - 14 -3.1变压器的选择........................................... - 15 -3.1.1电力变压器及其分类............................... - 15 -3.1.2电力变压器的连接组别............................. - 15 -3.1.3变压器台数和容量的选择........................... - 16 -3.1.4电力变压器的校验................................. - 17 -3.2工厂变配电所的主接线图................................. - 17 -3.2.1电气主接线的概况................................. - 17 -3.2.2车间和小型工厂变电所的主接线图................... - 18 -3.2.3本工厂变电所主接线的确定......................... - 23 -4 短路电流的计算.............................................. - 23 -4.1短路的原因、后果及其形式............................... - 23 -4.1.1短路的原因....................................... - 23 -4.1.2短路的后果....................................... - 24 -4.1.3短路的形式....................................... - 24 -4.2无限大容量电力系统的三相短路计算....................... - 25 -4.2.1无限大容量电力系统............................... - 25 -4.2.2短路电流的计算方法............................... - 25 -4.2.3工厂三相短路电流的计算........................... - 26 - 第5章金工车间的配电......................................... - 29 -5.1低压配电线路接线方式................................... - 29 -5.2低压配电系统的接地型式................................. - 30 -第6章设备选择与校验......................................... - 33 -6.1导线的选择与校验....................................... - 34 -6.1.1车间导线截面及配电箱的选择....................... - 34 -6.1.2车间导线的校验................................... - 39 -6.2高压一次设备的选择与校验............................... - 41 -6.2.1一次设备及其分类................................. - 41 -6.2.2一次设备的选择................................... - 42 -6.2.3一次设备的校验................................... - 44 -6.3低压补偿柜选择......................................... - 46 - 第7章继电保护与防雷接地..................................... - 46 -7.1工厂的继电保护......................................... - 46 -7.1.1继电保护的选择................................... - 46 -7.1.2继电保护的整定及计算............................. - 47 -7.2工厂的防雷与接地....................................... - 48 -总结.......................................................... - 48 - 参考文献...................................................... - 49 - 致谢.......................................................... - 50 - 附录A1 绪论电能是现代工业生产的主要能源和动力，但它在产品成本中所占的比重一般很小（除电化工业外）。

车间照明设计工业企业照明设计标准GB50034-92第一章总则 1第二章照明方式和照明种类 2第三章照度标准 2第一节一般规定 2第二节照度标准值 3第四章光源 4第五章照明灯具 5第六章照明质量 5第一节眩光限制 5第二节光源颜色 7第三节照度均匀度 7第七章照明供电 8第八章照明节能 9附录一名词解释 10附录二一般生产车间和作业场所工作面上的照度标准值11附录三工业企业辅助建筑照度标准值 12附录四厂区露天作业场所和交通运输线的照度标准值附录五亮度曲线法 13附录六室内照明目标效能值（建议性） 15第一章总则第 1.0.1 条为了在工业企业照明设计中贯彻执行国家有关的技术经济政策，有利于保护视力、提高产品质量和劳动生产率，做到节约能源、技术先进、经济合理、使用安全、维修方便，特制定本标准。

第 1.0.2 条本标准适用于工业企业中的新建、改建和扩建工程。

不适用于地下建筑、地下矿井、无窗厂房等。

第 1.0.3 条工业企业照明设计，除应遵守本标准外，尚应符合现行国家有关标准和规范的要求。

第二章照明方式和照明种类第 2.0.1 条照明方式可分为：一般照明、分区一般照明、局部照明和混合照明。

其适用原则应符合下列规定：一、当不适合装设局部照明或采用混合照明不合理时，宜采用一般照明；二、当某一工作区需要高于一般照明照度时，可采用分区一般照明；三、对于照度要求较高，工作位置密度不大，且单独装设一般照明不合理的场所，宜采用混合照明；四、在一个工作场所内不应只装设局部照明。

第 2.0.2 条照明种类可分为：正常照明、应急照明、值班照明、警卫照明和障碍照明。

其中应急照明包括备用照明、安全照明和疏散照明，其适用原则应符合下列规定：一、当正常照明因故障熄灭后，对需要确保正常工作或活动继续进行的场所，应装设备用照明；二、当正常照明因故障熄灭后，对需要确保处于危险之中的人员安全的场所，应装设安全照明；三、当正常照明因故障熄灭后，对需要确保人员安全疏散的出口和通道，应装设疏散照明；四、值班照明宜利用正常照明中能单独控制的一部分或利用应急照明的一部分或全部；五、警卫照明应根据需要，在警卫范围内装设；六、障碍照明的装设，应严格执行所在地区航空或交通部门的有关规定。
