第二章 常用传动装置

第一章常用机构一、零件、构件、部件零件，是指机器中每一个最基本的制造单元体。

在机器中，由一个或几个零件所构成的运动单元体，称为构件。

部件，指机器中由若干零件所组成的装配单元体。

二、机器、机构、机械机器具有以下特征：（一）它是由许多构件经人工组合而成的；（二）构件之间具有确定的相对运动；（三）用来代替人的劳动去转换产生机械能或完成有用的机械功。

具有机器前两个特征的多构件组合体，称为机构。

机器和机构一般总称为机械。

三、运动副使两构件直接接触而又能产生一定相对运动的联接称为运动副。

四、铰链四杆机构由四个构件相互用铰销联接而成的机构，这种机构称为铰链四杆机构。

四杆机构的基本型式有以下三种：（一）曲柄摇杆机构两个特点：具有急回特性，存在死点位置。

（二）双曲柄机构（三）双摇杆机构铰链四杆机构基本形式的判别：ａ＋ｄ≤ｂ＋ｃａ＋ｄ＞ｂ双曲柄机构曲柄摇杆机构双摇杆机构双摇杆机构最短杆固定与最短杆相邻的杆固与最短杆相对的杆固任意杆固定定定注：ａ—最短杆长度；ｄ—最长杆长度；ｂ、ｃ—其余两杆长度。

五、曲柄滑块机构曲柄滑块机构是由曲柄、连杆、滑块及机架组成的另一种平面连杆机构。

六、凸轮机构（一）按凸轮的形状分：盘形凸轮机构，移动凸轮机构，圆柱凸轮机构。

（二）按从动杆的型式分：尖顶从动杆凸轮机构，滚子从动杆凸轮机构，平底从动杆凸轮机构。

七、螺旋机构螺旋机构的基本工作特性是将回转运动变为直线移动。

螺纹的导程和升角：螺纹的导程Ｌ与螺距Ｐ及线数ｎ的关系是L = n Ｐ根据从动件运动状况的不同，螺旋机构有单速式、差速式和增速式三种基本型式。

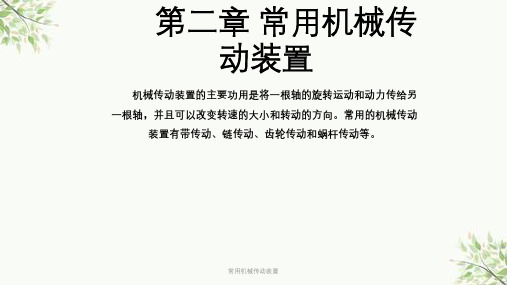

第二章常用机械传动装置机械传动装置的主要功用是将一根轴的旋转运动和动力传给另一根轴，并且可以改变转速的大小和转动的方向。

常用的机械传动装置有带传动、链传动、齿轮传动和蜗杆传动等。

一、带传动带传动的工作原理：带传动是用挠性传动带做中间体而靠摩擦力工作的一种传动。

带传动的速比计算公式为：i＝n1/n2＝D2/D1主要失效形式为打滑和疲劳断裂。

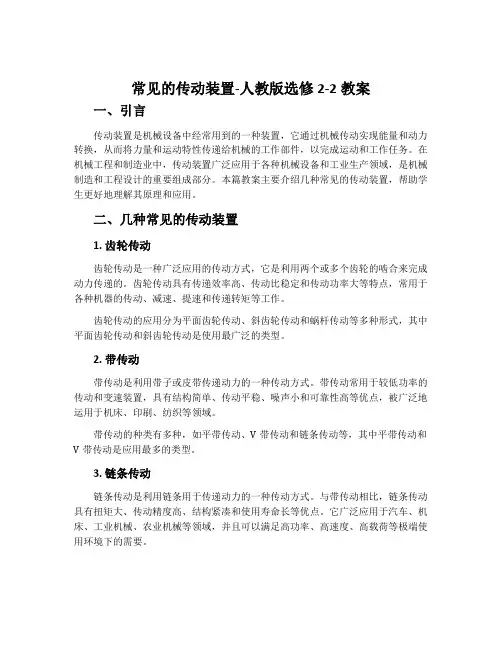

常见的传动装置-人教版选修2-2教案一、引言传动装置是机械设备中经常用到的一种装置，它通过机械传动实现能量和动力转换，从而将力量和运动特性传递给机械的工作部件，以完成运动和工作任务。

在机械工程和制造业中，传动装置广泛应用于各种机械设备和工业生产领域，是机械制造和工程设计的重要组成部分。

本篇教案主要介绍几种常见的传动装置，帮助学生更好地理解其原理和应用。

二、几种常见的传动装置1. 齿轮传动齿轮传动是一种广泛应用的传动方式，它是利用两个或多个齿轮的啮合来完成动力传递的。

齿轮传动具有传递效率高、传动比稳定和传动功率大等特点，常用于各种机器的传动、减速、提速和传递转矩等工作。

齿轮传动的应用分为平面齿轮传动、斜齿轮传动和蜗杆传动等多种形式，其中平面齿轮传动和斜齿轮传动是使用最广泛的类型。

2. 带传动带传动是利用带子或皮带传递动力的一种传动方式。

带传动常用于较低功率的传动和变速装置，具有结构简单、传动平稳、噪声小和可靠性高等优点，被广泛地运用于机床、印刷、纺织等领域。

带传动的种类有多种，如平带传动、V带传动和链条传动等，其中平带传动和V带传动是应用最多的类型。

3. 链条传动链条传动是利用链条用于传递动力的一种传动方式。

与带传动相比，链条传动具有扭矩大、传动精度高、结构紧凑和使用寿命长等优点。

它广泛应用于汽车、机床、工业机械、农业机械等领域，并且可以满足高功率、高速度、高载荷等极端使用环境下的需要。

4. 蜗杆传动蜗杆传动是一种利用蜗轮螺旋线副联轴传动的方式。

它主要用于减速或增速，具有结构简单、传动精度高、齿轮传动不能替代等优点，广泛应用于一些低速或大扭矩的场合，如小型工业机械、纺织机械、印刷机械等。

三、课堂练习（1）选择题：1.带传动传动效率为（）。

A. 高B. 低C. 中等D. 改变2.齿轮传动的应用种类包括（）。

A. 平面齿轮传动B. 斜齿轮传动C. 蜗杆传动D. 以上都正确（2）填空题：1.齿轮传动最常使用的两种传动方式是（）和（）传动。

常用机械传动装置1. 介绍机械传动装置是将动力从一个部件转移到另一个部件的装置。

它们在现代工程设计中起着至关重要的作用，用于传递动力、调整速度和扭矩，以及改变运动方向。

机械传动装置可以根据其传输和转变的方式进行分类。

在本文档中，我们将介绍一些常用的机械传动装置及其特点。

2. 齿轮传动齿轮传动是最常见和广泛应用的机械传动装置之一。

它通过两个或多个啮合的齿轮将动力从一个轴传递到另一个轴。

齿轮传动的主要特点包括：•传动效率高，达到98%以上；•可以传递大扭矩；•可以实现不同轴的速度和扭矩调节；•齿轮一般需要润滑。

常见的齿轮传动装置包括：•平行轴齿轮传动：两个平行的轴之间通过啮合的齿轮传递动力。

•锥齿轮传动：两个不平行的轴之间通过啮合的锥齿轮传递动力，可以改变轴的角度。

•内齿轮传动：一部分齿轮的齿位于齿圈的内部，可以实现齿轮的内啮合。

3. 带传动带传动是利用带状材料将动力从一个轴传递到另一个轴的装置。

它的主要特点包括：•简单、经济，安装方便；•可以传递较大的扭矩；•转速范围较低，不适用于高速传动；•需要定期维护和调整。

常见的带传动装置包括：•平行带传动：通过平行安装的两个轴之间的带状材料传递动力。

•V带传动：带状材料采用V形截面，可以增加带和轮之间的摩擦力，提高传递效果。

•齿形带传动：带状材料的周围有齿形结构，可以增加传递力矩和减少滑动。

4. 链条传动链条传动是通过链条将动力从一个轴传递到另一个轴的装置。

它的主要特点包括：•可以传递大扭矩；•转速范围较高，适用于高速传动；•需要定期润滑和维护。

常见的链条传动装置包括：•平行链条传动：通过平行安装的两个轴之间的链条传递动力。

•正齿轮链条传动：链条上的齿与啮合的齿轮传递动力。

•锥形齿轮链条传动：链条上的齿与啮合的锥齿轮传递动力，可以改变轴的角度。

5. 减速机减速机是将高速旋转的输入转换为低速旋转的输出的装置。

它的主要特点包括：•可以实现高扭矩和低速输出；•一般由齿轮、轴和轴承组成；•需要定期润滑和维护。

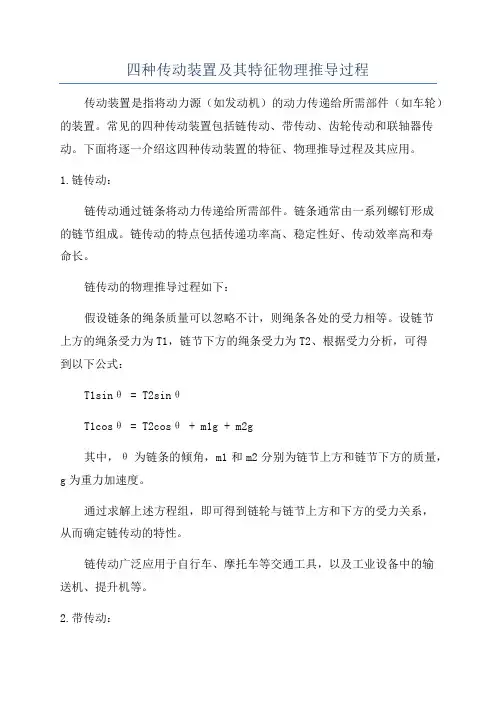

四种传动装置及其特征物理推导过程传动装置是指将动力源（如发动机）的动力传递给所需部件（如车轮）的装置。

常见的四种传动装置包括链传动、带传动、齿轮传动和联轴器传动。

下面将逐一介绍这四种传动装置的特征、物理推导过程及其应用。

1.链传动：链传动通过链条将动力传递给所需部件。

链条通常由一系列螺钉形成的链节组成。

链传动的特点包括传递功率高、稳定性好、传动效率高和寿命长。

链传动的物理推导过程如下：假设链条的绳条质量可以忽略不计，则绳条各处的受力相等。

设链节上方的绳条受力为T1，链节下方的绳条受力为T2、根据受力分析，可得到以下公式：T1sinθ = T2sinθT1cosθ = T2cosθ + m1g + m2g其中，θ为链条的倾角，m1和m2分别为链节上方和链节下方的质量，g为重力加速度。

通过求解上述方程组，即可得到链轮与链节上方和下方的受力关系，从而确定链传动的特性。

链传动广泛应用于自行车、摩托车等交通工具，以及工业设备中的输送机、提升机等。

2.带传动：带传动通过带状物体将动力传递给所需部件。

带传动的特点包括传递功率较低、减震性能好、修理成本低。

带传动的物理推导过程如下：假设带传动为伸长不可伸缩的物体，且不考虑弯曲造成的应力增加。

根据受力分析，可以得到以下公式：T1 = T2exp(μθ)其中，T1为驱动侧的张力，T2为被动侧的张力，μ为带材摩擦系数，θ为带材接触角。

通过求解上述方程，可以确定带传动的功率传递性能。

带传动在机械制造、农业机械以及汽车中的发电机、风扇等部件中广泛应用。

3.齿轮传动：齿轮传动通过齿轮间的啮合传递动力。

齿轮传动的特点包括传递功率高、传动效率高、工作平稳。

齿轮传动的物理推导过程如下：假设两个啮合齿轮分别为主动齿轮和从动齿轮。

根据齿轮啮合原理，可以得到以下公式：ω1r1=ω2r2其中，ω1和ω2分别为主动齿轮和从动齿轮的角速度，r1和r2分别为主动齿轮和从动齿轮的半径。

通过解上述方程，可以得到齿轮传动的参数关系，从而确定传动特性。

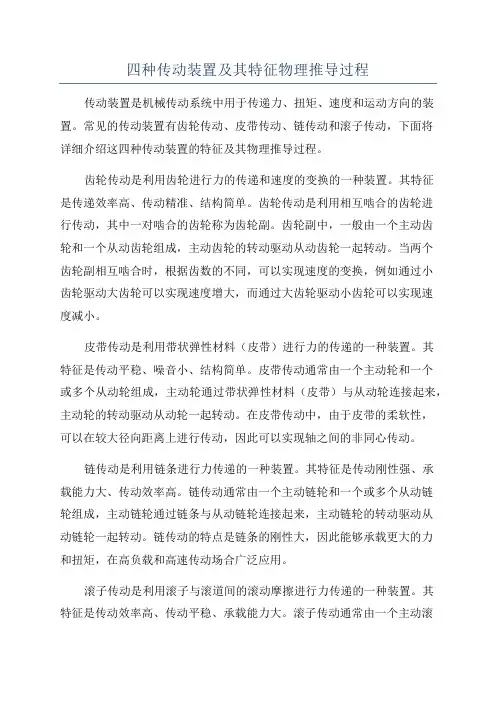

四种传动装置及其特征物理推导过程传动装置是机械传动系统中用于传递力、扭矩、速度和运动方向的装置。

常见的传动装置有齿轮传动、皮带传动、链传动和滚子传动，下面将详细介绍这四种传动装置的特征及其物理推导过程。

齿轮传动是利用齿轮进行力的传递和速度的变换的一种装置。

其特征是传递效率高、传动精准、结构简单。

齿轮传动是利用相互啮合的齿轮进行传动，其中一对啮合的齿轮称为齿轮副。

齿轮副中，一般由一个主动齿轮和一个从动齿轮组成，主动齿轮的转动驱动从动齿轮一起转动。

当两个齿轮副相互啮合时，根据齿数的不同，可以实现速度的变换，例如通过小齿轮驱动大齿轮可以实现速度增大，而通过大齿轮驱动小齿轮可以实现速度减小。

皮带传动是利用带状弹性材料（皮带）进行力的传递的一种装置。

其特征是传动平稳、噪音小、结构简单。

皮带传动通常由一个主动轮和一个或多个从动轮组成，主动轮通过带状弹性材料（皮带）与从动轮连接起来，主动轮的转动驱动从动轮一起转动。

在皮带传动中，由于皮带的柔软性，可以在较大径向距离上进行传动，因此可以实现轴之间的非同心传动。

链传动是利用链条进行力传递的一种装置。

其特征是传动刚性强、承载能力大、传动效率高。

链传动通常由一个主动链轮和一个或多个从动链轮组成，主动链轮通过链条与从动链轮连接起来，主动链轮的转动驱动从动链轮一起转动。

链传动的特点是链条的刚性大，因此能够承载更大的力和扭矩，在高负载和高速传动场合广泛应用。

滚子传动是利用滚子与滚道间的滚动摩擦进行力传递的一种装置。

其特征是传动效率高、传动平稳、承载能力大。

滚子传动通常由一个主动滚子轴和一个从动滚子轴组成，主动滚子轴通过滚子与从动滚子轴连接起来，主动滚子轴的转动驱动从动滚子轴一起转动。

在滚子传动中，由于滚动摩擦的特性，摩擦力小，因此能够实现较高的传动效率。

对于这四种传动装置，其物理推导过程主要涉及力的平衡和运动学原理。

以齿轮传动为例，可以通过分析齿轮系的啮合关系和动力学原理来推导得到传动比、转矩传递和速度变换的关系。

常见的传动装置-人教版选修2-2教案一、引入在生活和生产中，我们常常需要通过装置来传递能量或者运动。

传动装置可以将来自动力源的能量或运动传递给需要它的地方，从而改变物体的位置，速度或者方向。

在本节课中，我们将介绍常见的传动装置。

二、传动装置分类传动装置可以根据传递能量的方式分为三大类：1.机械传动装置：通过齿轮、皮带、链条和曲柄机构等，传递能量或运动；2.液压传动装置：通过液压油或高压空气等压力传递方式，将能量或者运动传递到需要它的地方；3.气动传动装置：通过气体压力传递，将能量或运动传递到需要的地方。

三、常见的机械传动装置下面将介绍常见的机械传动装置及其使用方式：1. 齿轮传动齿轮传动是一种常见的机械传动装置，它通过两个或多个齿轮的啮合传递动力或转动，实现旋转运动和动力传递。

这种传动方式具有传递功率大、传动效率高等优点，因此广泛应用于机械传动中。

2. 皮带传动皮带传动是一种将动力从一个轴传递到另一个轴的机械装置，使用带状材料传递动力。

该传动方式具有噪声小、滑动稳定等优点，适用于需要稳定传输能量的设备。

3. 链条传动链条传动是一种利用链条链接齿轮，转动齿轮传递动力或转动的机械传动装置。

它具有传递动力平稳，易维修等特点，因此被广泛应用于各种机械传动中。

4. 曲柄连杆机构曲柄连杆机构是一种将旋转运动转换为直线运动或将直线运动转换为旋转运动的机械装置，它可以将活塞等部件的直线移动转化为旋转运动，适用于发动机、压缩机、泵等领域。

四、小结本节课程主要介绍了常见的机械传动装置，包括齿轮传动、皮带传动、链条传动和曲柄连杆机构。

机械传动装置是各种机器和设备的基础，能量的传递和转换离不开它们。

通过学习本节课程，相信同学们对机械传动的相关知识有了更深入的了解。
