接触网施工图例接触网施工图是接触网工程的重要文件，由设计部门通过初步设计和施工设计来完成。
它体现了接触网的技术特点和性能、设备种类和型号、工程数量、零件构造及材料等。
施工图是接触网施工的依据，也是运营管理的重要资料。
接触网施工图包括接触网平面布置图、接触网安装图、接触网零件图等。
平面图上标出了接触网支持装置、设备、附加悬挂（回流线、架空地线等）等的安装图号，从相应的安装图中可查出安装形式、使用的零、部件名称及规格，零、部件的具体形状结构及规格从零件图中能够确定。
一、接触网平面布置图接触网平面布置图是接触网施工的主要依据，它以图例的形式，反映了接触网布置情况，铁路线路情况，沿线地质情况，接触网设备的种类、类型、数量及其安装位置等。
接触网平面布置图由接触网布置平面图、表格栏、材料统计表、说明、图标等部分内容，如附图《接触网平面布置图》。
接触网平面布置图分为站场平面布置图、区间平面布置图、隧道平面布置图。
二、接触网图例在接触网平面布置图中，将铁路线路及设备、接触网布置等用规定的图例符号来表示，其内容如表4-1-1所示。
接触网图例表4-1-11、本标准适用于一般的站场及区间接触网平面；2、本标准采用的线条宽度规定为以下三种：（1）粗型宽度为0.9mm（2）中型宽度为0.6mm（3）细型宽度为0.3mm3、符号中所注尺寸均以mm计，适用于比例尺1：1000及1：2000的接触网平面；4、规定符号见下表。
序号名称符号1 电化的正线（区间图中允许用中型线条）2 电化的站线及段管线等3 非电化既有线路序号名称符号4 预留线路5 接触悬挂非工作支，供电线及分区亭引出线6 加强线7 回流线8 正馈线（AF线）9 保护线（PW线）10 架空地线（GW线）11 接触线硬锚，供电线及分区亭引出线下锚12 承力索硬锚13 接触线补偿下锚14 承力索补偿下锚15 链形悬挂硬锚16 半补偿链形悬挂下锚17 全补偿链形悬挂下锚18 加强线下锚19 回流线下锚20 正馈线（AF线）下锚21 保护线（PW线）下锚22 架空地线（GW线）下锚23 区间曲线及头尾：R—曲线半径(m) L—曲线全长(m) l—缓和曲线长(m)序号名称符号24 站场曲线及头尾：R—曲线半径(m) L—曲线全长(m) l—缓和曲线长(m)25 拉出值300mm，书写位置即为拉出方向；也可不注“300”，用半箭头表示，箭头指向即为拉出方向26 拉出值150mm（除“300”允许用半箭头表示，其余均应写出数值），书写位置即为拉出方向27 区间单线腕臂钢筋混凝土柱28 区间单线腕臂钢柱29 站场单线腕臂钢筋混凝土柱30 站场单线腕臂钢柱31 站场单线定位钢筋混凝土柱32 站场双线腕臂钢柱33 站场钢筋混凝土柱软横跨34 站场钢柱软横跨35 站场钢柱硬横跨36 非绝缘锚段关节37 绝缘锚段关节38 半补偿链形悬挂中心锚结、简单悬挂中心锚结39 区间全补偿链形悬挂中心锚结40 站场全补偿链形悬挂中心锚结（虚线为锚结绳）41 分段绝缘子串42 分段绝缘器序号名称符号43 分相绝缘器44 股道间电连接45 常分隔离开关46 常合隔离开关47 常分的带接地闸刀的隔离开关48 常合的带接地闸刀的隔离开关49 管形避雷器50 区间隧道51 站场隧道52 隧道内非绝缘关节（全补偿链形悬挂下锚）53 隧道内绝缘关节（全补偿链形悬挂下锚）54 上承式桥梁及设计电化线路在上面的立交桥、拱桥等55 下承式栓焊桥梁56 小桥、涵洞57 设计电化线路在下面的立交桥58 架空水槽、水管序号名称符号59 天桥60 地道61 渗沟62 雨棚63 仓库64 站房65 路肩挡墙66 托盘式路基墙67 有限界门的平交道68 区间长（短）链标记69 回流线跨越接触悬挂70 吸上线位置71 吸流变压器72 水鹤73 进站高柱色灯信号机74 通过高柱色灯信号机75 区间公里标76 机车检查坑77 接触网起测点78 接触网工区序号名称符号79 区间横向电连接80 扼流变压器81 AT区段双极隔离开关82 AT区段区间AF、PW线在钢柱悬挂83 AT区段站场AF、PW线在钢筋混凝土柱悬挂84 AT区段区间AF、PW线在钢筋混凝土柱悬挂85 架空线在站场钢筋混凝土柱悬挂86 AT区段AF、PW线在钢筋混凝土支柱下锚AF1—2380.00：AF1表示馈线第一锚段；2380.00表示锚段长度PW1—2380.00：PW1表示保护线第一锚段；2380.00表示锚段长度87 接触悬挂锚段下锚4：表示锚段号1286.08：表示锚段长度（m）88 道岔编号及型号38589 跨距长度（m）6590 土壤安息角30°91 土壤承压力（MPa）20092 火花间隙93 放电器94 接地极。
第三章接触网基本知识接触网是电气化铁路牵引供电系统重要装置之一，是牵引网的主体，它的构造及工作状态对列车的运行安全和运行速度影响之大。
第一节接触网的组成接触网由接触悬挂、支持装置、支柱与基础，三部分组成，如图3-1-1所示。
图3-1-1 接触网组成示意图（a）接触悬挂; 1-承力索 2-吊弦 3-接触线（b）支持装置: 4-绝缘子 5-平腕臂 6-斜腕臂 7-定位管 8-定位器（c） 9-支柱 10-轨道一、支柱与基础支柱与基础用于承受支持装置和接触悬挂的全部负载，并将接触悬挂固定在规定的位置。
二、支持装置支持装置用于支持接触悬挂，并将其负荷传给支柱。
支持装置由棒式绝缘子、腕臂、定位装置及连接零件构成。
要求它具有足够的机械强度、轻巧耐用，便于施工和维修。
三、接触悬挂接触悬挂是架设在铁路上空的输电线路，与机车受电弓摩擦接触，将从牵引变电所获得的电能输送给电力机车。
接触悬挂由承力索、接触线、吊弦及连接零件构成。
要求接触悬挂弹性好，高度一致，机械强度高，耐磨、耐腐、耐热性能好，稳定性好，使用寿命长，结构简单，便于安装与维修。
第二节接触悬挂的分类由于列车运行速度不同，接触悬挂的结构形式也较为繁多，按有无承力索分为简单悬挂和链形悬挂。
简单悬挂由支持装置直接对接触线进行悬挂和定位。
它结构简单、施工维修方便、造价低，但接触线高度变化大、弹性差，不适应高速列车运行。
链形悬挂通过承力索悬吊接触线，它弹性均匀，接触线高度一致，稳定性好，适应高速列车运行，在我国电气化铁路中广泛采用。
这里只介绍链形悬挂的类型。
一按终端下锚方式分类链形悬挂按终端下锚的方式分为未补偿、半补偿、全补偿三种。
如图3-2-1所示。
未补偿和半补偿链形悬挂，线索张力和弛度变化大，不适于高速列车运行，故已不采用。
全补偿链形悬挂承力索和接触线都采用补偿装置下锚，当温度变化时，补偿装置能自动调整图3-2-1 线索下锚示意图线索张力，保持线索张力不变。
因此，全补偿链形悬挂具有弹性好、线索张力恒定、接触线高度一致、吊弦偏移小、结构高度低、支柱容量小、施工方便等优点，在我国电气化铁路中广泛应用。

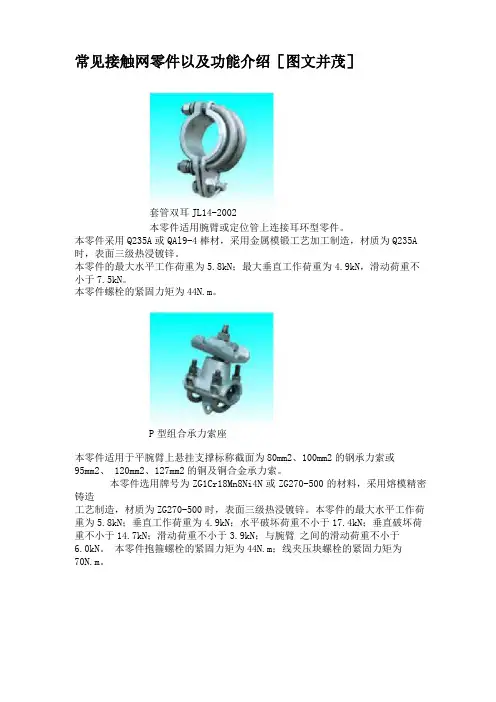

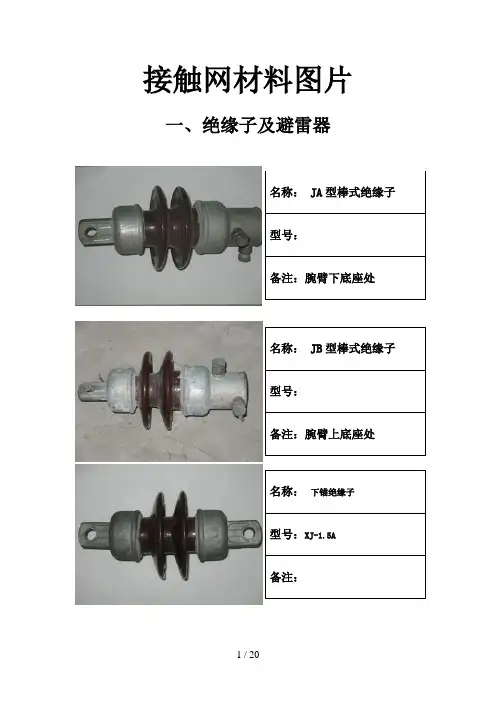

常见接触网零件以及功能介绍［图文并茂］套管双耳JL14-2002本零件适用腕臂或定位管上连接耳环型零件。
本零件采用Q235A或QAl9-4棒材，采用金属模锻工艺加工制造，材质为Q235A 时，表面三级热浸镀锌。
本零件的最大水平工作荷重为5.8kN；最大垂直工作荷重为4.9kN，滑动荷重不小于7.5kN。
本零件螺栓的紧固力矩为44N.m。
P型组合承力索座本零件适用于平腕臂上悬挂支撑标称截面为80mm2、100mm2的钢承力索或95mm2、 120mm2、127mm2的铜及铜合金承力索。
本零件选用牌号为ZG1Cr18Mn8Ni4N或ZG270-500的材料，采用熔模精密铸造工艺制造，材质为ZG270-500时，表面三级热浸镀锌。
本零件的最大水平工作荷重为5.8kN；垂直工作荷重为4.9kN；水平破坏荷重不小于17.4kN；垂直破坏荷重不小于14.7kN；滑动荷重不小于3.9kN；与腕臂之间的滑动荷重不小于6.0kN。
本零件抱箍螺栓的紧固力矩为44N.m；线夹压块螺栓的紧固力矩为70N.m。

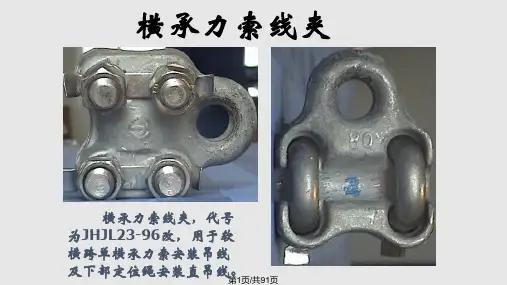

横承力索线夹JL23-2002本零件适用于软横跨GJ-70横承力索上悬挂吊线。
本零件采用Q235A或QAl9-4棒材，采用金属模锻工艺加工制造。
材质为Q235A 时，表面三级热浸镀锌。
本零件最大垂直工作荷重为7.9kN；滑动荷重不小于9.8kN。
本零件U螺栓的紧固力矩为44N.m。
支持器JL09-2002本零件适用于接触网系统定位装置中，连接定位线夹，固定接触线。
本零件选用牌号为ZG1Cr18Mn8Ni4N或ZG270-500，采用熔模精密铸造工艺制造，材质为ZG270-500时，表面三级热浸镀锌。
本零件的最大水平工作荷重为2.5kN；滑动荷重不小于4.9kN；破坏荷重不小于7.5kN。
本零件螺栓的紧固力矩为44N.m.长支持器JL10-2002本零件适用于固定在①34mm、中27mm的定位管上，连接定位线夹，固定接触线。
