分辨稳压块个管脚方法

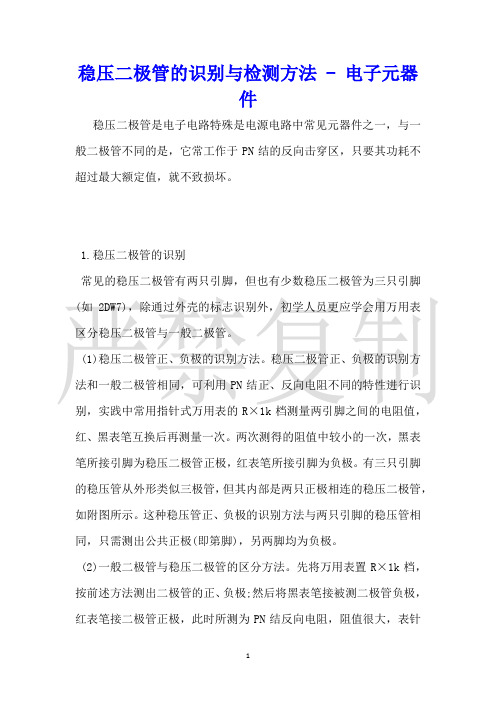

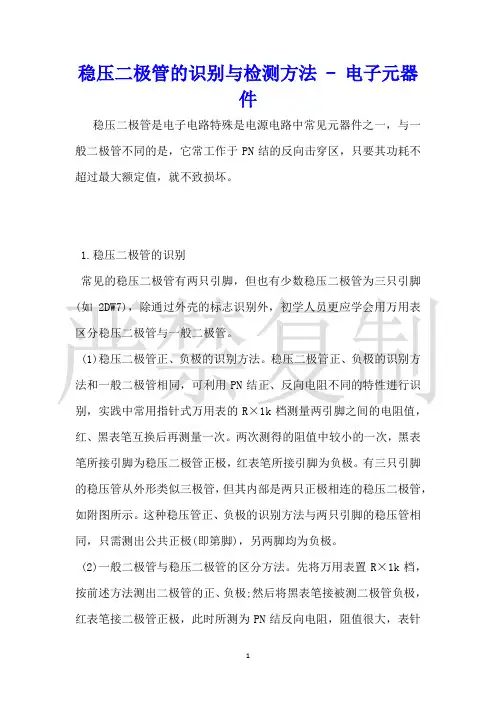

稳压二极管的识别与检测方法 - 电子元器件稳压二极管是电子电路特殊是电源电路中常见元器件之一，与一般二极管不同的是，它常工作于PN结的反向击穿区，只要其功耗不超过最大额定值，就不致损坏。

1.稳压二极管的识别常见的稳压二极管有两只引脚，但也有少数稳压二极管为三只引脚(如2DW7)，除通过外壳的标志识别外，初学人员更应学会用万用表区分稳压二极管与一般二极管。

(1)稳压二极管正、负极的识别方法。

稳压二极管正、负极的识别方法和一般二极管相同，可利用PN结正、反向电阻不同的特性进行识别，实践中常用指针式万用表的R×1k档测量两引脚之间的电阻值，红、黑表笔互换后再测量一次。

两次测得的阻值中较小的一次，黑表笔所接引脚为稳压二极管正极，红表笔所接引脚为负极。

有三只引脚的稳压管从外形类似三极管，但其内部是两只正极相连的稳压二极管，如附图所示。

这种稳压管正、负极的识别方法与两只引脚的稳压管相同，只需测出公共正极(即第脚)，另两脚均为负极。

(2)一般二极管与稳压二极管的区分方法。

先将万用表置R×1k档，按前述方法测出二极管的正、负极;然后将黑表笔接被测二极管负极，红表笔接二极管正极，此时所测为PN结反向电阻，阻值很大，表针不偏转。

然后将万用表转换到R×10k档，此时表针假如向右偏转肯定角度，说明被测二极管是稳压二极管;若表针不偏转，说明被测二极管可能不是稳压二极管(说明：以上方法仅适于测量稳压值低于万用表R×10k档电池电压的稳压二极管)。

上述测量方法的原理是，万用表R×10k档的表内电池电压比R×1k 档高得多，若稳压二极管的稳压值低于该电池电压，则用R×10k档测量时稳压二极管的PN结就会齐纳击穿，表现为阻值读数下降很多。

而一般二极管的反向耐压均较高，R×10k档的表内电池电压不足以使其反向击穿。

当然，假如稳压二极管的稳压值高于表内电池电压，表针也不会偏转，用上述方法也就不能区分被测二极管的类型了。

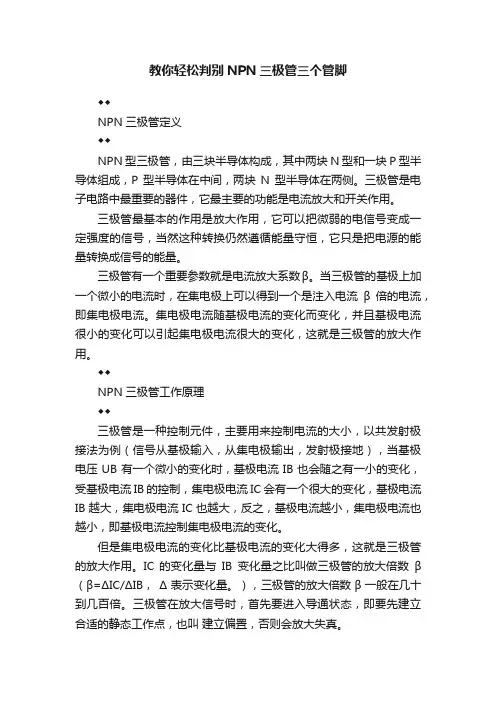

教你轻松判别NPN三极管三个管脚◆◆NPN三极管定义◆◆NPN型三极管，由三块半导体构成，其中两块N型和一块P型半导体组成，P型半导体在中间，两块N型半导体在两侧。

三极管是电子电路中最重要的器件，它最主要的功能是电流放大和开关作用。

三极管最基本的作用是放大作用，它可以把微弱的电信号变成一定强度的信号，当然这种转换仍然遵循能量守恒，它只是把电源的能量转换成信号的能量。

三极管有一个重要参数就是电流放大系数β。

当三极管的基极上加一个微小的电流时，在集电极上可以得到一个是注入电流β倍的电流，即集电极电流。

集电极电流随基极电流的变化而变化，并且基极电流很小的变化可以引起集电极电流很大的变化，这就是三极管的放大作用。

◆◆NPN三极管工作原理◆◆三极管是一种控制元件，主要用来控制电流的大小，以共发射极接法为例（信号从基极输入，从集电极输出，发射极接地），当基极电压UB有一个微小的变化时，基极电流IB也会随之有一小的变化，受基极电流IB的控制，集电极电流IC会有一个很大的变化，基极电流IB越大，集电极电流IC也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。

但是集电极电流的变化比基极电流的变化大得多，这就是三极管的放大作用。

IC 的变化量与IB变化量之比叫做三极管的放大倍数β（β=ΔIC/ΔIB，Δ表示变化量。

），三极管的放大倍数β一般在几十到几百倍。

三极管在放大信号时，首先要进入导通状态，即要先建立合适的静态工作点，也叫建立偏置，否则会放大失真。

◆◆NPN三极管判别方法◆◆1、先找基极万用表置R&TImes;1k档，然后假设某一电极是基极，并用黑表笔接此极，用红表笔分别接另外两个电极，若两次测得电阻均很小（且阻值接近），则原假设正确，黑表笔接的是真正的基极。

2、区别集电极和发射极将万用表置R&TImes;1k档，第一次先假设剩下的两个电极中某个电极为集电极，用黑表笔接假设的集电极，红表笔接另一个电极，然后用湿润的手指捏住基极与假设的集电极，注意观察表针摆动幅度的大小。

三端稳压器的引脚识别与性能检测方法引脚识别与主要性能检测(1)引脚识别三端稳压器的封装有金属封装和塑料封装两种，外形如同一只大功率晶体管，引脚的排列如图9-30所示。

不同系列的稳压器，其各脚的作用不同。

其中最常用的W78××系列稳压器，①为输入端(I)，②为输出端(O)，③为公共端(COM);W79××系列则是①为公共端，②为输出端，③为输入端;常用的可调三端稳压器LM317T，外形如W78××，其①为可调端，②为输入端，③为输出端。

③端输出电压值由①端电压变化调节。

图9-30 三端稳压器引脚排列(2)性能鉴别对78××和79××系列三端稳压器，鉴别其好坏可使用万用表R × 100挡，分别检测其输入端与输出端的正、反向电阻值。

正常时，阻值相差在数千欧以上;若阻值相差很小或近似为零，说明其已损坏。

表9-14、表9-15为最常用的78××和79××21种三端稳压器的实测各引脚非在路电阻值，供检测时参考。

▼表9-14 78××三端稳压器各引脚非在路电阻值(kΩ )▼表9-15 79××三端稳压器各引脚非在路电阻值(kΩ )使用注意事项(1)分清3个引出脚三端集成稳压器的输入、输出和接地端装错时很容易损坏，需特别注意。

在安装时一定要焊接良好，否则会导致输出电压的波动，易损坏输出端上的其他电路，也可能损坏集成稳压器本身。

在拆装集成稳压器时要先断开电源。

输出电压大于6V的三端集成稳压器的输入、输出端最好接一保护二极管，可防止输入电压突然降低时，输出电容对输出端放电引起三端集成稳压器的损坏。

(2)正确选择输入电压范围三端集成稳压器内部的二极管、三极管均有一定的耐压值，因此整流器输出电压的最大值不能大于集成稳压器的最大允许输入电压值。

集成电路引脚号识别方法图解摘要: 在集成电路的引脚排列图中，可以看到它的各个引脚编号，如1,2,3 脚等。

在检修、更换集成电路过程中，往往需要在集成电路实物上找到相应的引脚。

例如，在一个20 个引脚的集成电路中，要找到3 脚。

由于集成电路的型号很多...在集成电路的引脚排列图中，可以看到它的各个引脚编号，如1,2,3 脚等。

在检修、更换集成电路过程中，往往需要在集成电路实物上找到相应的引脚。

例如，在一个20 个引脚的集成电路中，要找到3 脚。

由于集成电路的型号很多，不可能根据型号去记忆相应各引脚的位置，只能借助于集成电路的引脚分布规律，来识别形形色色集成电路的引脚号。

每一个集成电路的引脚都是确定的，这些引脚的序号与集成电路电路图中的编号是一一对应的。

识别集成电路的引脚号对分析集成电路的工作原理和检修集成电路故障都有重要意义。

1、对电路工作原理分析的意义分析集成电路工作原理时，根据电路图中集成电路的编号进行外电路分析，仅对这一点而言是没有必要进行集成电路的引脚号识别的。

但是，在一些情况下由于没有集成电路及外围电路的电路图，而需要根据电路实物画出外电路原理图时，就得用到集成电路的引脚号。

例如，先找出集成电路的1 脚，再观察电路板上哪些电子元器件与1 脚相连，这样可以先画出1 脚的外电路图。

用同样的方法，画出集成电路的各引脚外电路，就能得到该集成电路的外电路原理图。

2、对故障检修的意义对集成电路进行故障检修时，更需要识别集成电路的引脚号。

下列几种情况都需要知道集成电路的引脚号。

1）测量某引脚上的直流工作电压，或观察某引脚上的信号波形在故障检修中，往往依据电路原理图进行分析，先确定测量某根引脚上的直流工作电压或观察信号波形，这时就得在集成电路的实物上找出该引脚。

2）查找电路板上的电子元器件时需要知道集成电路的引脚号例如，若检查某集成电路16 脚上的电阻R2。

因电路板上电容太多不容易找到，此时可先找到集成电路的16 脚（电路板上的集成电路一般比较少），沿16 脚铜箔线路就能比较方便的找到R2。

指针式万用表判断三极管管脚方法三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”下面让我们逐句进行解释吧。

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

由万用电表欧姆挡的等效电路可知，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。

二、 PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

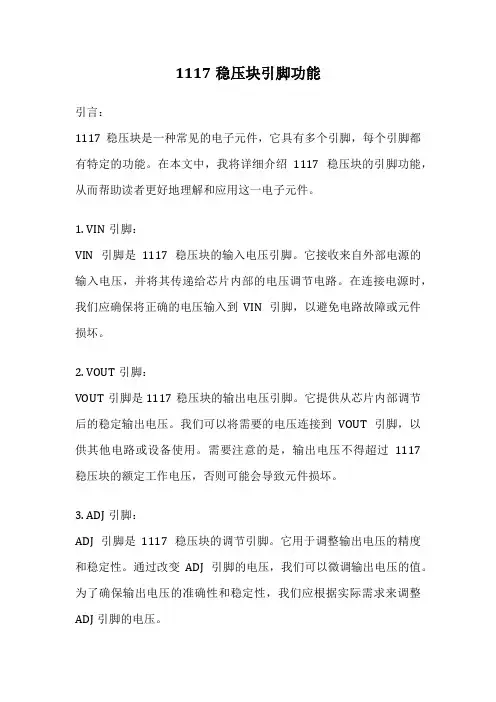

1117稳压块引脚功能引言：1117稳压块是一种常见的电子元件，它具有多个引脚，每个引脚都有特定的功能。

在本文中，我将详细介绍1117稳压块的引脚功能，从而帮助读者更好地理解和应用这一电子元件。

1. VIN引脚：VIN引脚是1117稳压块的输入电压引脚。

它接收来自外部电源的输入电压，并将其传递给芯片内部的电压调节电路。

在连接电源时，我们应确保将正确的电压输入到VIN引脚，以避免电路故障或元件损坏。

2. VOUT引脚：VOUT引脚是1117稳压块的输出电压引脚。

它提供从芯片内部调节后的稳定输出电压。

我们可以将需要的电压连接到VOUT引脚，以供其他电路或设备使用。

需要注意的是，输出电压不得超过1117稳压块的额定工作电压，否则可能会导致元件损坏。

3. ADJ引脚：ADJ引脚是1117稳压块的调节引脚。

它用于调整输出电压的精度和稳定性。

通过改变ADJ引脚的电压，我们可以微调输出电压的值。

为了确保输出电压的准确性和稳定性，我们应根据实际需求来调整ADJ引脚的电压。

4. GND引脚：GND引脚是1117稳压块的接地引脚。

它提供了电路的地连接，用于平衡和稳定电路的工作。

在连接1117稳压块时，我们应将GND 引脚连接到电路的地线上，以确保电压的正常传输和运行。

结论：通过对1117稳压块引脚功能的介绍，我们可以清楚地了解每个引脚的作用和重要性。

VIN引脚接收输入电压，VOUT引脚提供稳定输出电压，ADJ引脚用于调节输出电压的精度和稳定性，GND引脚提供电路的地连接。

理解和正确使用1117稳压块的引脚功能，对于电子电路的设计和应用至关重要。

希望本文能够帮助读者更好地理解和应用1117稳压块。

二极管的引脚判别及其好坏的测量方法
二极管的引脚判别及其好坏的测量方法如下：
1. 判别极性：将万用表选在R×100挡或R×1k挡，两表笔分别接二极管的两个电极。

若测出的电阻值较小（硅管为几百欧姆到几千欧姆，锗管为
100Ω~1kΩ），说明是正向导通，此时黑表笔接的是二极管的正极，红表
笔接的则是负极；若测出的电阻值较大（几十千欧姆到几百千欧姆），为反向截止，此时红表笔接的是二极管的正极，黑表笔为负极。

2. 检测好坏：对于发光二极管，观测时，长脚为正。

用表测时若表有读数，则此时红表笔所测端为二极管的正极，同时发光二极管会发光。

若没有读数，则将表笔反过来再测一次。

如果两次测量都没有示数，表示此发光二极管已经损坏。

对于稳压二极管，有黑圈的一端为负。

用表测时，若有示数，则红表笔所测端为正，黑表笔端为负。

若没有，反过来再测一次。

如果两次测量都没有示数，表示此稳压二极管已经损坏。

对于整流二极管，有白色圈的为负。

用表测时，若有示数，则红表笔所测端为正，黑表笔端为负。

若没有，反过来再测一次。

如果两次测量都没有示数，表示此整流二极管已经损坏。

以上内容仅供参考，建议查阅专业的电子技术书籍获取更全面和准确的信息。

三极管管脚判别方法、原理•三极管是电子电路中应用十分广泛的电子元件之一，它具有电流、电压放大功能，且具有开关、可变电阻作用，熟练掌握三极管的使用方法十分重要，今天就三极管管脚的判别方法做重点介绍；•对于任何电子元件的判别，首先要弄清楚它的结构、工作原理等基本情况，这样才能理解判别原理并熟练掌握；•三极管的结构：•1.由三个区组成，分别是集电区、基区、发射区，其中集电区和发射区的半导体性质一致，它们同是n型半导体或p型半导体，但掺杂浓度上发射区浓度大，集电区浓度小，且集电区面积大，以利于收集载流子；基区的半导体性质与集电区和发射区正好相反，并且基区较薄、掺杂浓度较低；见图一；•2.发射结和集电结都是属于pn结，具备pn结的特性，因此其结构相当于一个极（阴极和阴极或者阳极和阳极）并联在一起的两个二极管，这个公共的电极就是基极，而另外两个极就是集电极和发射极；见图二，上面的对应的是npn型三极管，下面的对应的是pnp型三极管；•3.它有三个电极：基极b、发射极e、集电极c；•4.有npn和pnp两种极性的管子，差别在于电流方向不同；因此测量时万用表表笔方向相反；•5.有锗管和硅管两种制作材料；•由于以上结构上的差异，它们所表现出来的性质不一样，比如锗管的导通电压较低，表现为电阻较小，且穿透电流较大；如图一、图二所示：图一三极管结构图二三极管等效结构•还需要明确知道的基本知识就是指针式万用表在做电阻测量时，相当于一个电源，其红表笔为电源的负极，黑表笔为电源的正极，这一点和数字式万用表是不一样的；电流大时，显示的电阻值较小，电流小时，显示的电阻值较大；•判别步骤•一、第一步：判别管子的极性是npn型还是pnp型三极管，并确定基极b；•1.首先将三极管的三个管脚前后或者左右拉开一定距离，以便于测量；这样可以避免表笔短路，如下图三所示；图三管脚拉开一点距离•2.将指针式万用表的欧姆档打到R×1k档上，正反测量任意两个管脚之间的电阻各一次，以阻值较小的那次为准，黑表笔所接就是p 区，红表笔所接触的就是n区，做好标记，继续测下一组，同样做好记号，如果四次（任意两个脚各两次）测量的有一个共同的p或n区，那么就可以判断是npn或pnp型三极管了，也即有一个相同的p区，则为npn型，有一个相同的n区，则为pnp型，这个相同的区所接的就是基极。

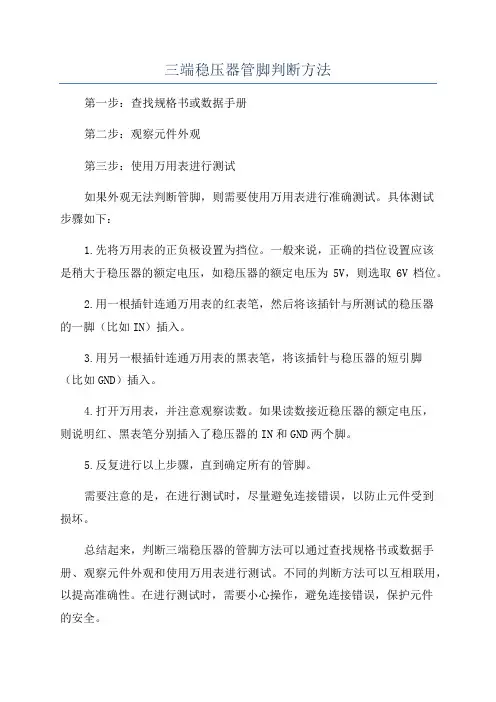

三端稳压器管脚判断方法
第一步：查找规格书或数据手册
第二步：观察元件外观
第三步：使用万用表进行测试
如果外观无法判断管脚，则需要使用万用表进行准确测试。

具体测试
步骤如下：
1.先将万用表的正负极设置为挡位。

一般来说，正确的挡位设置应该
是稍大于稳压器的额定电压，如稳压器的额定电压为5V，则选取6V档位。

2.用一根插针连通万用表的红表笔，然后将该插针与所测试的稳压器
的一脚（比如IN）插入。

3.用另一根插针连通万用表的黑表笔，将该插针与稳压器的短引脚
（比如GND）插入。

4.打开万用表，并注意观察读数。

如果读数接近稳压器的额定电压，
则说明红、黑表笔分别插入了稳压器的IN和GND两个脚。

5.反复进行以上步骤，直到确定所有的管脚。

需要注意的是，在进行测试时，尽量避免连接错误，以防止元件受到
损坏。

总结起来，判断三端稳压器的管脚方法可以通过查找规格书或数据手册、观察元件外观和使用万用表进行测试。

不同的判断方法可以互相联用，以提高准确性。

在进行测试时，需要小心操作，避免连接错误，保护元件
的安全。
