LM317稳压器介绍、引脚图、参数、工作原理及应用电路图

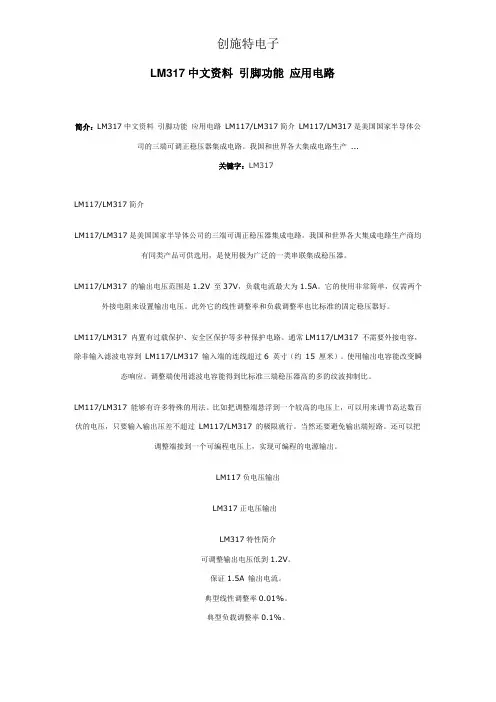

LM317中文资料引脚功能应用电路简介：LM317中文资料引脚功能应用电路LM117/LM317简介LM117/LM317是美国国家半导体公司的三端可调正稳压器集成电路。

我国和世界各大集成电路生产 ...关键字：LM317LM117/LM317简介LM117/LM317是美国国家半导体公司的三端可调正稳压器集成电路。

我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串联集成稳压器。

LM117/LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM117/LM317 内置有过载保护、安全区保护等多种保护电路。

通常LM117/LM317 不需要外接电容，除非输入滤波电容到LM117/LM317 输入端的连线超过6 英寸（约15 厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM117/LM317 能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317 的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

LM117负电压输出LM317正电压输出LM317特性简介可调整输出电压低到1.2V。

保证1.5A 输出电流。

典型线性调整率0.01%。

典型负载调整率0.1%。

80dB纹波抑制比。

输出短路保护。

过流、过热保护。

调整管安全工作区保护。

标准三端晶体管封装。

电压范围LM117/LM317 1.25V 至37V 连续可调图1 LM317典型应用电路图2 LM317外形引脚图片D2PAK封装典型的TO-3封装TO-220封装ISOWATT220封装LM117LM117KLM217D2T LM217 LM217K LM217TLM317D2T LM317 LM317K LM317T LM317PLM317电气参数：LM317如何应用计算图3决定LM317输出电压的是电阻R1,R2的比值,假设R2是一个固定电阻.因为输出端的电位高,电流经R1, R2流入接地点. LM317的控制端消耗非常少的电流,可忽略不计.所以, 控制端的电位是I x R2,又因为L M317 控制端, 输出端接脚间的电位差为1.25 V,所以O ut(输出）的电压是:接下来,计算I: out与adj接脚间的电位差为1.25 V,电阻R1.电流I是: 1.25/R1。

LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图一、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图---LM317 介绍LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM317 内置有过载保护、安全区保护等多种保护电路。

通常LM317 不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸（约15 厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM317 能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317 的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

1、特性：可调整输出电压低到1.2V保证1.5A 输出电流典型线性调整率0.01% 典型负载调整率0.1% 80dB 纹波抑制比输出短路保护过流、过热保护调整管安全工作区保护标准三端晶体管封装。

2、电压范围：LM317 1.25V 至37V 连续可调。

二、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 外形引脚图三、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 参数1、绝对最大额定值2、LM317 电气参数四、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 工作原理LM317 的输入最同电压为30 多伏，输出电压1.5----32V.。

电流1.5A.。

不过在用的时候要注意功耗问题。

.注意散热问题。

LM317 有三个引脚。

一个输入一个输出一个电压调节。

输入引脚输入正电压，输出引脚接负载，电压调节引脚一个引脚接电阻（200 左右）在输出引脚，另一个接可调电阻（几K）接于地。

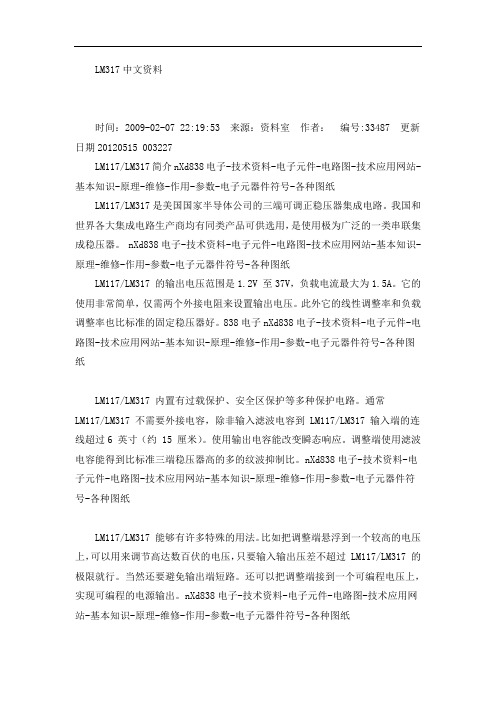

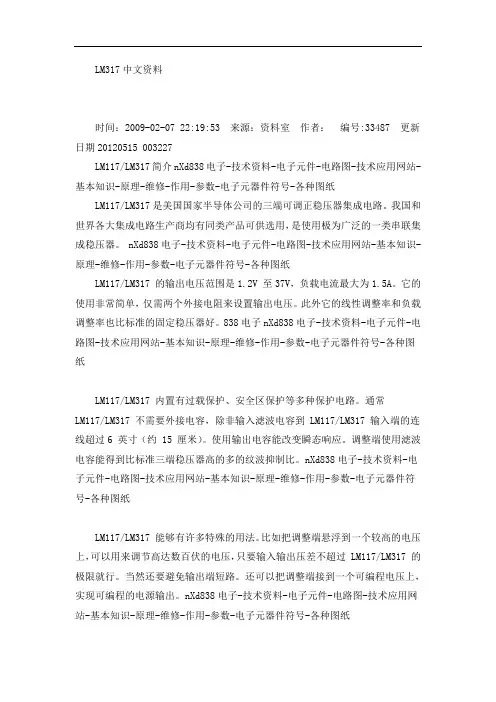

LM317中文资料时间：2009-02-07 22:19:53 来源：资料室作者：编号:33487 更新日期20120515 003227LM117/LM317简介nXd838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸LM117/LM317是美国国家半导体公司的三端可调正稳压器集成电路。

我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串联集成稳压器。

nXd838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸LM117/LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

838电子nXd838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸LM117/LM317 内置有过载保护、安全区保护等多种保护电路。

通常LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过6 英寸（约 15 厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

nXd838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸LM117/LM317 能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过 LM117/LM317 的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

nXd838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸输出极性: LM117 负电压输出 LM317 正电压输出 838电子nXd838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸LM317特性简介838电子nXd838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-各种图纸可调整输出电压低到1.2V。

LM317可调稳压电源电路图
LM317可调稳压电源电路图由；LM317输出电流为1.5A，LM317输出电压可在1.25－37V之间连续调节，LM317输出电压由两只外接电阻R1、RP1决定，LM317输出端和调整端之间的电压差为1.25V，LM317这个电压将产生几毫安的电流，经R1、RP1到地，在RP1上分得的电压加到调整端，LM317通过改变RP1就能改变输出电压。

注意，为了得到稳定的输出电压，流经R1的电流小于3.5mA。

LM317在不加散热器时最大功耗为2W，加上200×200×4mm3散热板时其最大功耗可达15W。

VD1(IN4002)为保护二极管，防止稳压器输出端短路而损坏IC，VD2(IN4002)用于防止输入短路而损坏集成电路。

如下图
LM317制作的可调稳压电源电路图
LM317安装时注意电容C2应靠近IC的输入端，C3应靠近IC的输出端，这样能更好地抑制纹波。

LM317输出电压在1.25－37V之间连续可调，LM317输出最大电流可达1.5A。

LM317替换型号YW-UTC317，也可以用来制作可调稳压电源电路图。

LM317可调稳压直流电源电路分析一、电路原理图LM317可调直流稳压电源，采用FR-4万能板和进口ST电源集成芯片 LM317设计而成，不仅具有固定式三端稳压电路的最简单形式，又具备输出可调电压（1.25-12V）的特点，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高、芯片内部具有过热、过流、短路保护电路等优点，适合课程设计、毕业设计等，原理图如下：二、电路工作原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。

一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：直流稳压电源的原理框图和波形变换图1、降压部分电源变压器是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。

变压器的变比由变压器的副边按比例确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。

2、整流部分该设计采用单相桥式整流电路。

其由四只二极管组成，其构成原则就是保证在变压器副边电压u的整个周期内，负载上的电压和电流方向始终不变。

3、滤波电路经过整流后的直流电幅值变化很大，会影响电路的工作性能。

可利用电容的“通交流，隔直流”的特性，在电路中并人两个并联电容作为电容滤波器，滤去其中的交流成分。

电容滤波电路是最常见也是最简单的滤波电路，在整流电路的输出端(即负载电阻两端)并联一个电容即构成电容滤波电路。

滤波电容容量较大，因此一般均采用电解电容，在接线时要注意电解电容的正负极。

电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。

如果将两个滤波电容相连接，且连接点接地，就可同时得到输出电压平滑的正负电源。

4、稳压电路稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有很大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。

LM317可调式三端稳压电源能够连续输出可调的直流电压。

LM117/LM317是美国国家半导体公司的三端可调正稳压器集成电路。

LM117/LM317的输出电压范围是1.2V至37V,负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM117/LM317内置有过载保护、安全区保护等多种保护电路。

通常LM117/LM317不需要外接电容，除非输入滤波电容到LM117/LM317输入端的连线超过6英寸（约15厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM117/LM317能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

特性简介可调整输出电压低到1.2V。

保证1.5A输出电流。

典型线性调整率 0.01%。

典型负载调整率0.1%。

80dB纹波抑制比。

输出短路保护。

过流、过热保护。

调整管安全工作区保护。

标准三端晶体管封装。

电压范围LM117/LM317 1.25V 至 37V 连续可调。

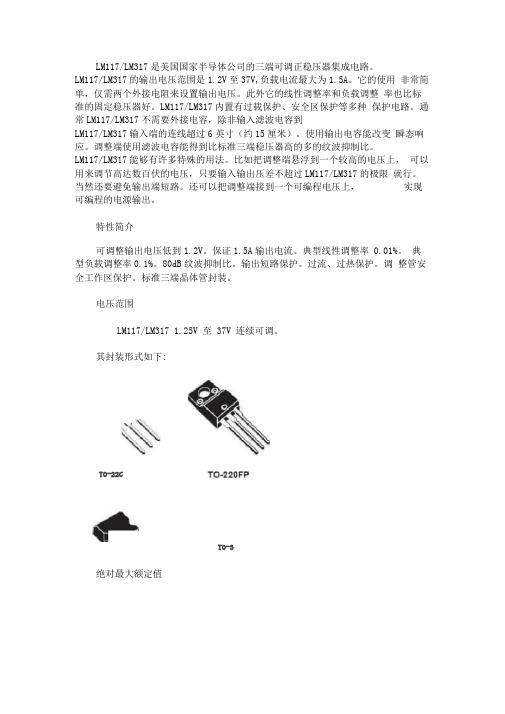

其封装形式如下:TO-22CTO-3绝对最大额定值符号 参数 值 单位VI-0输入一输出电压差 40V10 输出电流 内部限制Top 工作结温 LM117 -55 到 150 qLM21- ‘ -25 到 150LM31' ‘ 0 到 125Ptot 功耗 内部限制1Tstg储存温度-65 到 150LM317X 作原理：LM317的输入最同电压为30多伏，输出电压1.5----32V... 电流1.5A...不过在用的时候要注意功耗问题 … 注意散热问题。

LM317有三个引 脚.一个输入一个输出一个电压调节。

输入引脚输入正电压，输出引脚接负载，电 压调节引脚一个引脚接电阻（200左右）在输出引脚，另一个接可调电阻（几K ）接 于地.输入和输出引脚对地要接滤波电容.LM317内部原理图:彩地冷no 比J 丄怯吳LM317应用电路图:115n*2$2$2咚11. LM317标准应用电路图F 肖总压當离业济滤該席有1定?T 离阿Ch 是型需的 •Co 对稳定性丽書不总翌;伸段进瞬态响冏 V,^=1.25V{U 少也隔 丙为％制在小丁700叭益顶的1 灵莹在 麥ft 应用”呵忽雎2. LM317带可调限流和输出电压的标准应用电路图图20.蒂两週R*和输出电S 的“实*电S3. LM317的5.0V 电子关断稳压器应用电路图En O-LM317-Q-Cir'OJ M F'AdjT£40+X32V J140VLUW—ST —TMB2'^CLl R乳^n£-IC'VLMS1T (3}"5IM4«D11 0(1卜O ---------週力Z k ，也4.JIV1 呼111〒1 13|jfIIWOIO-1CV0?11\4002Vin o —i-LWI317调节厂 WI[PS222a720Jt 小 = 1.25 V•6在输人短辭时保护需件4 LM317电流稳压器应用电路图LW317bl »----- O-也=（紬十滋_■可1QmA£b 虫T+5A5.LM317可调节电流限流器的应用电路图S21,可■节电髀限*豪LM1KR1IK*为锂供刮乘统迪^?的41龍限世 b>浙效应漬的沥根必縄连在 低餉'的刘电汗上.bnaii + lKS Z 'DOSPl -V D < &V|OSS * 1.2S w + V'ss. Wr'OSS^IO^ 1" 勿隆不"iQ 叮”2N3&W也O cut6. LM317软启动应用电路图LM31724€AAA.50k〒IDpFD2——144001LM317T+Vout-VmR1300ClEL BCTROa■+C3GN-DClELDI^^40012LEC7RO2R2P0T2图1基本的LM317稳压电源电路正电压输出型D2ECTRO2——M4ULI1LM337T-V outYin1—13C3-Vk3Ut艮1200DI4001R2P0T2£=^ELE)CTEO2Vm V fflilGIW图2基本的LM337稳压电源电路负电压输出型3完整的LM317稳压电源电路正电压输出型LM317输出电流为1.5A，输出电压可在1.25 — 37V之间连续调节，其输出电压由两只外接电阻R1、RP1决定，输出端和调整端之间的电压差为 1.25V，这个电压将产生几毫安的电流，经R1、RP1到地，在RP1上分得的电压加到调整端，通过改变RP1就能改变输出电压。

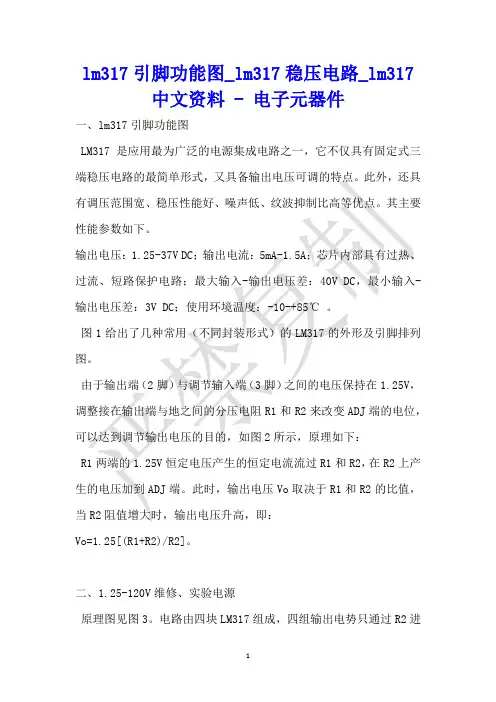

lm317引脚功能图_lm317稳压电路_lm317中文资料 - 电子元器件一、lm317引脚功能图LM317是应用最为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点。

此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。

其主要性能参数如下。

输出电压：1.25-37V DC；输出电流：5mA-1.5A；芯片内部具有过热、过流、短路保护电路；最大输入-输出电压差：40V DC，最小输入-输出电压差：3V DC；使用环境温度：-10-+85℃。

图1给出了几种常用（不同封装形式）的LM317的外形及引脚排列图。

由于输出端（2脚）与调节输入端（3脚）之间的电压保持在1.25V，调整接在输出端与地之间的分压电阻R1和R2来改变ADJ端的电位，可以达到调节输出电压的目的，如图2所示，原理如下：R1两端的1.25V恒定电压产生的恒定电流流过R1和R2，在R2上产生的电压加到ADJ端。

此时，输出电压Vo取决于R1和R2的比值，当R2阻值增大时，输出电压升高，即：Vo=1.25[(R1+R2)/R2]。

二、1.25-120V维修、实验电源原理图见图3。

电路由四块LM317组成，四组输出电势只通过R2进行调节。

调节R2，IC4的输出电势在1.25-30V之间连续可变，同时，与之串联的IC1-IC3的输出电势也随之改变，从而得到1.25-120V间的四组直流稳定电压。

三、慢启动15V电源原理图见图4。

输出电压Vout通过R1、V1对C2充电。

开始时V1饱和导通，Vout最低（约1.5V）。

随着C2上的电压升高，V1逐渐退出饱和并趋于截止，Vout逐渐升高至额定电压。

改变R1、C2的常数可改变软启动的时间。

D1用于关机后使C2上的电荷快速泄放。

改变R2的值，可调整输出电压Vout的值，图示参数输出电压为15V。

图中V1可用9012替换。

五、TTL电平控制的5V电源原理图见图5。

LM317应用电路图LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

LM117/LM317 的输出电压范围是1.2V至37V，负载电流最大为。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM117/LM317 内置有过载保护、平安区保护等多种保护电路。

通常 LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸〔约 15 厘米〕。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM117/LM317能够有许多特殊的用法。

比方把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行。

当然还要防止输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

特性简介可调整输出电压低到1.2V。

保证输出电流。

典型线性调整率0.01%。

典型负载调整率0.1%。

80dB 纹波抑制比。

输出短路保护。

过流、过热保护。

调整管平安工作区保护。

标准三端晶体管封装。

电压范围LM117/LM317 1.25V 至 37V 连续可调。

其封装形式如下：绝对最大额定值Ptot 功耗内部限制Tstg 储存温度-65到150 ℃LM317工作原理：LM317的输入最同电压为30多伏，输出电压1.5----32V...电流...不过在用的时候要注意功耗问题...注意散热问题。

LM317有三个引脚.一个输入一个输出一个电压调节。

输入引脚输入正电压,输出引脚接负载, 电压调节引脚一个引脚接电阻(200左右)在输出引脚,另一个接可调电阻(几K)接于地.输入和输出引脚对地要接滤波电容.LM317内部原理图：LM317应用电路图：6. LM317软启动应用电路图。

LM317可调直流稳压电路图设计与制作LM317可调直流稳压电路图设计与制作一、电路设计功能介绍LM317是应用最为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点。

此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。

其主要性能参数如下。

输出电压：1.25-37V DC；输出电流：5mA-1.5A；芯片内部具有过热、过流、短路保护电路；最大输入-输出电压差：40V DC，最小输入-输出电压差：3V DC；使用环境温度：-10- 85℃。

二、LM317可调稳压直流电源电路原理图三、LM317可调稳压直流电源电路工作原理220VAC市电经变压器降压，二极管桥式整流，电容C2滤波后，送入LM317第3脚（输入端），第2脚（输出端）输出稳定的直流电压。

第一脚为调整端，调整端与输出端最低的基准电压为1.25V。

调节R2可改变输出电压。

输出电压的计算公式位：UO=1.25（1 R3/R2）。

C1用于滤除由市电引入的干扰电压，C2为滤波电容，C3用于旁路基准电压的纹波电压，提高电源的纹波抑制性能，D6，D7是保护二极管，R1和D5为工作指示电路。

四、LM317可调稳压直流电源电路元件清单及实物图LM317可调稳压直流电源电路清单实物图五、调试技巧及成品图LM317可调稳压直流电源电路安装成功后，接上市电220V交流电后，电源指示灯被点亮，从输出端输出可调的直流电压1.25V到12V，调试效果如下图所示：LM317可调稳压直流电源电路产品图正面LM317可调稳压直流电源电路产品图反面经常出现的故障及检修方法如下：1、电源指示灯不亮，没有直流电压输出，或者电压输出不可调等。

2、首先根据原理图检查线路，用万用表检测每条线路，确保线路导通。

3、用万用表交流250V电压档测变压器输入端的电压是否有220V。

4、用万用表直流50V电压档测变压器输出端的电压是否有12V，中间的线不接，使用两边的线。

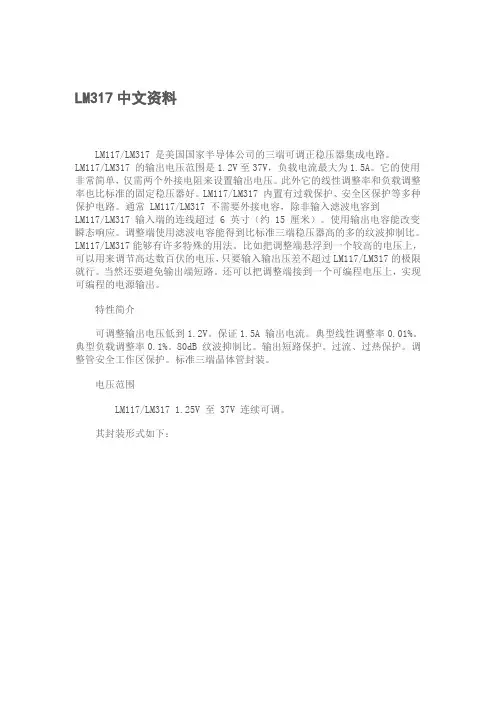

LM317中文资料LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

LM117/LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM117/LM317 内置有过载保护、安全区保护等多种保护电路。

通常 LM117/LM317 不需要外接电容，除非输入滤波电容到LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM117/LM317能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

特性简介可调整输出电压低到1.2V。

保证1.5A 输出电流。

典型线性调整率0.01%。

典型负载调整率0.1%。

80dB 纹波抑制比。

输出短路保护。

过流、过热保护。

调整管安全工作区保护。

标准三端晶体管封装。

电压范围LM117/LM317 1.25V 至 37V 连续可调。

其封装形式如下：绝对最大额定值符号参数值单位VI-O 输入－输出电压差40 VIO 输出电流内部限制Top 工作结温LM117 -55到150 ℃LM217 -25到150LM317 0到125Ptot 功耗内部限制Tstg 储存温度-65到150 ℃LM317工作原理：LM317的输入最同电压为30多伏，输出电压1.5----32V...电流1.5A...不过在用的时候要注意功耗问题...注意散热问题。

LM317有三个引脚.一个输入一个输出一个电压调节。
