图纸校对的55个技巧

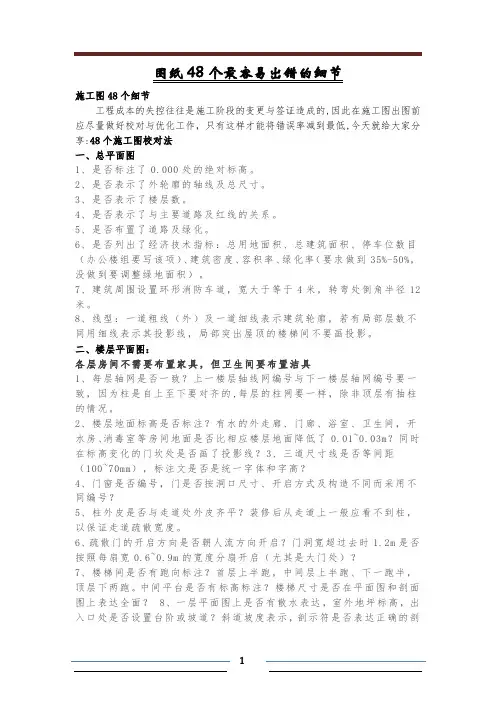

施工图48个细节工程成本的失控往往是施工阶段的变更与签证造成的,因此在施工图出图前应尽量做好校对与优化工作，只有这样才能将错误率减到最低,今天就给大家分享:48个施工图校对法一、总平面图1、是否标注了0.000处的绝对标高。

2、是否表示了外轮廓的轴线及总尺寸。

3、是否表示了楼层数。

4、是否表示了与主要道路及红线的关系。

5、是否布置了道路及绿化。

6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%-50%，没做到要调整绿地面积）。

7、建筑周围设置环形消防车道，宽大于等于4米，转弯处倒角半径12米。

8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。

二、楼层平面图：各层房间不需要布置家具，但卫生间要布置洁具1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的,每层的柱网要一样，除非顶层有抽柱的情况。

2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽度。

6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。

中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。

掌握48个施工图校对法，错误率起码降一半！工程成本的失控往往是施工阶段的变更与签证造成的，因此在施工图出图前应尽量做好校对与优化工作，只有这样才能将错误率减到最低，今天就给大家分享：48个施工图校对法。

一、总平面图1、是否标注了0.000处的绝对标高。

2、是否表示了外轮廓的轴线及总尺寸。

3、是否表示了楼层数。

4、是否表示了与主要道路及红线的关系。

5、是否布置了道路及绿化。

6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%~50%，没做到要调整绿地面积）。

7、建筑周围设置环形消防车道，宽大于等于4m，转弯处倒角半径12m。

8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。

二、楼层各层房间不需要布置家具，但卫生间要布置洁具1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的，每层的柱网要一样，除非顶层有抽柱的情况。

2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽度。

6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。

中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。

图纸互校阶段审查要点建筑与结构校对要点1.核对正负零标高是否与建筑单体、总图一致2.核对建筑层高、层数、建筑高度是否与建筑单体、总图一致3.核对竖向构件是否与建筑一致，是否存在竖向构件影响疏散净宽，是否存在竖向构件影响外立面效果，是否存在竖向构件影响面积计算，是否存在竖向构件影响排水管线，烟道安装，是否存在竖向构件压门压窗，是否存在竖向构件影响卫生洁具，厨房炊具，热水器，燃气表的安装，是否存在竖向构件影响地下室停车位使用（开间大于3米的优先需要考虑停车要求及窗洞大于2.4米，开间大于3.3米时必须考虑停车要求。

）当竖向构件影响停车要求时，需要与结构专业负责人及建筑专业负责人协商解决，不得擅自决定放弃停车位。

4.核对结构梁高是否与建筑立面、墙身一致，是否满足建筑净高要求。

当梁上翻时是否影响建筑屋面排水，或功能使用。

当不得已需要上翻梁时尽量采取单向上翻，若还不能满足要求时需要以公函形式告知甲方并做好过水洞埋设及施工交底时解释说明工作。

5.核对结构平面板边线是否与建筑尺寸，标高，造型一致，是否有加梁情况，是否影响外立面效果。

如实际效果达不到方案意图时需要及时给建筑负责人及方案负责人，甲方设计部对接人说明情况，并做好记录留底工作。

6.结构楼板，顶板留洞尺寸，位置是否与建筑提资一致，结构墙体留洞是否与建筑、设备提资一致，是否漏尺寸、标高。

尤其电气穿管留洞是否与最终装修图、设备图一致，如发现不一致或不能满足提资需要及时告知与相关人员协商处理意见并做好记录留底工作。

7.核对楼梯间图纸轴号，楼层，标高（减去面层），面层厚度是否与建筑提资一致，是否存在不满足《民用建筑设计通则》P79页图6.7.5净高要求。

是否存在结构梁压外窗，梯板与外窗位置冲突。

是否存在建筑图与结构平面平台、踏步、梯段尺寸不一致，楼层标高不一致。

当平面图为多个单元时，楼梯复用是否存在镜像关系未增加平面或缺少必要轴号。

楼梯上楼方向优先采用右侧上楼，楼梯梯段跑数优先采用多跑楼梯，避免采用三跑楼改变上楼方向。

1、对比建施平面图中门窗洞口尺寸与门窗表中的尺寸是否相符；
2、单体首层平面图（风井、排烟井、车道等）与A区地下室首层平面图是否相符；
3、单体楼梯起步位置、走向、标高与A区地下室首层平面图中的是否相符；
4、单体地下室结构图与A区地下室首层以下的平面图标高是否相符；
5、门窗表中的尺寸与门窗表中的大样尺寸是否相符；
6、楼梯建施标高与结构标高是否相对应，楼梯踏步宽度尺寸、踏步高度尺寸与楼层高度尺寸是否相符；楼梯平台板是否需要增加楼梯柱与平台板梁；
7、建施节点大样尺寸、标高、门窗洞口尺寸与平面图、门窗表、立面图中的是否相符；
8、注意建施平面图中的细部点：风井洞口尺寸与位置，风井、烟道顶板面标高，屋面漏水口标高，各种板面标高等；
9、注意结构图筏板、大承台节点大样的尺寸与标高与平面图是否相符；
10、电梯井降低筏板的范围与标高与桩基平面图、节点大样是否相符；
11、单体楼地下室外墙与A区地下室外墙的尺寸与位置是否相符；
12、墙柱平面定位图中的墙体、柱子、暗柱尺寸与墙柱配筋图中的尺寸是否相符；
13、墙柱配筋图中柱子的钢筋数值与配筋大样中的是否相符；
14、高低跨板与梁搭接是否相符；高低跨梁搭接是否相符；
15、梁高与门窗洞口高度尺寸与层高是否相符；
16、结构节点大样尺寸、标高与梁配筋平面图、板配筋平面图中的是否相符；
17、楼梯建施标高与结构标高是否相对应，楼梯柱、楼梯梁、楼梯板尺寸与配筋是否有误；
18、结施节点大样与建施节点大样对比标高、尺寸、构造是否相符；
19、建施砌体与结施梁位对比，砌体与梁位是否相符；
20、建施与结施各细节部位（如风井、烟道等）对比标高、尺寸是否相符；
21、建施与结施层高表中的标高与层高是否有误；。

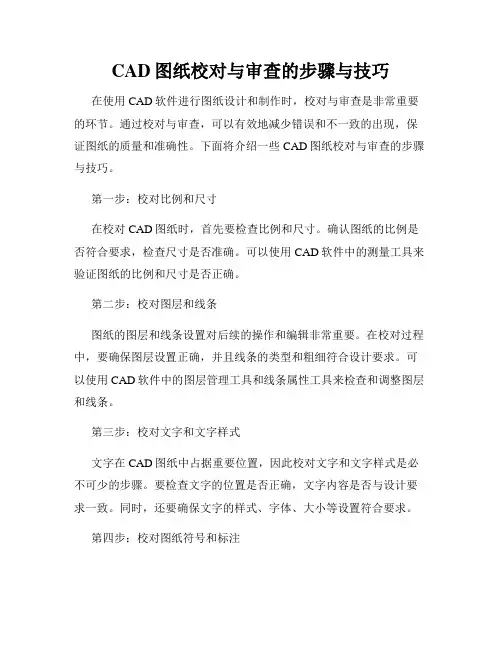

CAD图纸校对与审查的步骤与技巧在使用CAD软件进行图纸设计和制作时，校对与审查是非常重要的环节。

通过校对与审查，可以有效地减少错误和不一致的出现，保证图纸的质量和准确性。

下面将介绍一些CAD图纸校对与审查的步骤与技巧。

第一步：校对比例和尺寸在校对CAD图纸时，首先要检查比例和尺寸。

确认图纸的比例是否符合要求，检查尺寸是否准确。

可以使用CAD软件中的测量工具来验证图纸的比例和尺寸是否正确。

第二步：校对图层和线条图纸的图层和线条设置对后续的操作和编辑非常重要。

在校对过程中，要确保图层设置正确，并且线条的类型和粗细符合设计要求。

可以使用CAD软件中的图层管理工具和线条属性工具来检查和调整图层和线条。

第三步：校对文字和文字样式文字在CAD图纸中占据重要位置，因此校对文字和文字样式是必不可少的步骤。

要检查文字的位置是否正确，文字内容是否与设计要求一致。

同时，还要确保文字的样式、字体、大小等设置符合要求。

第四步：校对图纸符号和标注在CAD图纸中，符号和标注是表达设计意图和要求的重要元素。

在校对过程中，要检查图纸中的符号和标注是否正确。

例如，检查电气图纸中的电气符号、管道图纸中的管道标记等。

确保符号和标注与设计规范和标准相符。

第五步：校对图纸间的关系和一致性校对CAD图纸时，还要关注图纸间的关系和一致性。

检查各个图纸之间的连接和对齐是否准确，确保图纸之间没有出现不匹配或不协调的地方。

同时，还要检查图纸中不同元素（例如图形、文字、标注等）的一致性，确保设计的完整性和统一性。

第六步：审查设计规范和标准在校对过程中，还要审查设计规范和标准的遵守情况。

检查图纸是否符合相关的规范和标准要求，例如符号的使用、尺寸和比例的要求等。

确保图纸符合行业的标准和要求。

第七步：校对CAD模型和图形的准确性如果在CAD图纸中使用了3D模型和图形，那么在校对过程中要特别关注这些模型和图形的准确性。

检查模型和图形的尺寸、位置和形状是否正确，确保与实际设计一致。

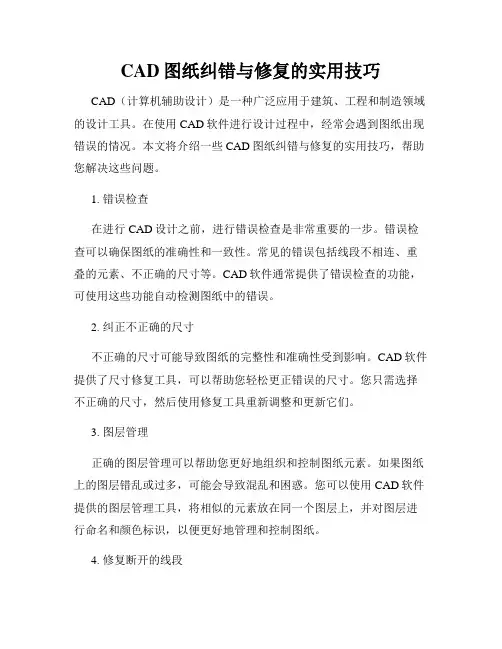

CAD图纸纠错与修复的实用技巧CAD（计算机辅助设计）是一种广泛应用于建筑、工程和制造领域的设计工具。

在使用CAD软件进行设计过程中，经常会遇到图纸出现错误的情况。

本文将介绍一些CAD图纸纠错与修复的实用技巧，帮助您解决这些问题。

1. 错误检查在进行CAD设计之前，进行错误检查是非常重要的一步。

错误检查可以确保图纸的准确性和一致性。

常见的错误包括线段不相连、重叠的元素、不正确的尺寸等。

CAD软件通常提供了错误检查的功能，可使用这些功能自动检测图纸中的错误。

2. 纠正不正确的尺寸不正确的尺寸可能导致图纸的完整性和准确性受到影响。

CAD软件提供了尺寸修复工具，可以帮助您轻松更正错误的尺寸。

您只需选择不正确的尺寸，然后使用修复工具重新调整和更新它们。

3. 图层管理正确的图层管理可以帮助您更好地组织和控制图纸元素。

如果图纸上的图层错乱或过多，可能会导致混乱和困惑。

您可以使用CAD软件提供的图层管理工具，将相似的元素放在同一个图层上，并对图层进行命名和颜色标识，以便更好地管理和控制图纸。

4. 修复断开的线段断开的线段会导致图纸的连续性受到破坏。

可以使用CAD软件提供的修复工具来修复断开的线段。

选择断开的线段，并使用修复工具将其连接起来，使图纸恢复原来的连续性。

5. 清除重叠元素重叠的元素可能导致图纸的混乱和误解。

CAD软件提供了清除重叠元素的工具，可以帮助您删除图纸中的重叠元素。

选择重叠的元素，并使用CAD软件提供的清除工具将其删除。

6. 修复不正确的多段线多段线是CAD图纸中常用的元素之一。

不正确的多段线可能导致图纸的不连续性和准确性受到破坏。

使用CAD软件提供的修复工具可以帮助您修复不正确的多段线。

选择不正确的多段线，并使用修复工具将其进行编辑和调整，使其恢复到正确的形状和位置。

7. 清理不需要的元素图纸中可能存在一些不需要的元素，如错误的标注、多余的尺寸等。

清理这些不需要的元素可以使图纸更加简洁和明确。

施工图校对技巧一、总平面图1、是否标注了0.000处的绝对标高。

2、是否表示了外轮廓的轴线及总尺寸。

3、是否表示了楼层数。

4、是否表示了与主要道路及红线的关系。

5、是否布置了道路及绿化。

6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%-50%，没做到要调整绿地面积）。

7、建筑周围设置环形消防车道，宽大于等于4米，转弯处倒角半径12米。

8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。

二、楼层平面图：（各层房间不需要布置家具，但卫生间要布置洁具）1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的,每层的柱网要一样，除非顶层有抽柱的情况。

2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽度。

6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m 的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。

中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。

一层平面图上是否有指北针表示房屋的朝向？9、房间名称标注文字是否是同一字体和字高？用人数的要求？分隔尺寸是否标注？11、公共建筑最小门洞宽为1m，使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度，门也应分扇开启。

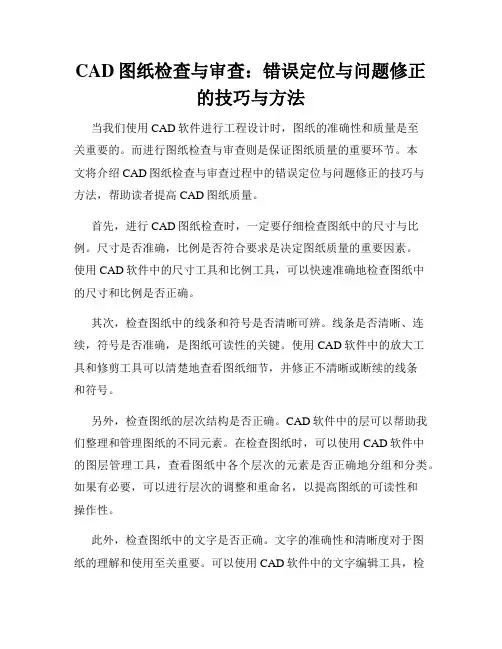

CAD图纸检查与审查：错误定位与问题修正的技巧与方法当我们使用CAD软件进行工程设计时，图纸的准确性和质量是至关重要的。

而进行图纸检查与审查则是保证图纸质量的重要环节。

本文将介绍CAD图纸检查与审查过程中的错误定位与问题修正的技巧与方法，帮助读者提高CAD图纸质量。

首先，进行CAD图纸检查时，一定要仔细检查图纸中的尺寸与比例。

尺寸是否准确，比例是否符合要求是决定图纸质量的重要因素。

使用CAD软件中的尺寸工具和比例工具，可以快速准确地检查图纸中的尺寸和比例是否正确。

其次，检查图纸中的线条和符号是否清晰可辨。

线条是否清晰、连续，符号是否准确，是图纸可读性的关键。

使用CAD软件中的放大工具和修剪工具可以清楚地查看图纸细节，并修正不清晰或断续的线条和符号。

另外，检查图纸的层次结构是否正确。

CAD软件中的层可以帮助我们整理和管理图纸的不同元素。

在检查图纸时，可以使用CAD软件中的图层管理工具，查看图纸中各个层次的元素是否正确地分组和分类。

如果有必要，可以进行层次的调整和重命名，以提高图纸的可读性和操作性。

此外，检查图纸中的文字是否正确。

文字的准确性和清晰度对于图纸的理解和使用至关重要。

可以使用CAD软件中的文字编辑工具，检查并修正图纸中的文字错误，调整文字大小和字体，以确保文字清晰可读。

在进行CAD图纸审查时，我们还需要关注图纸中的一些特殊要求和规范。

根据不同工程项目的要求，我们需要检查图纸中是否符合特定的规范和标准。

例如，一些行业需要关注图纸中的尺寸标注、符号规范等。

比如，建筑行业需要关注房屋平面图的相关标注和尺寸规范。

在进行图纸审查时，可以借助CAD软件中的审查工具，快速并准确地检查图纸是否符合相关要求和规范。

当我们在进行CAD图纸检查和审查时发现错误或问题时，我们还需要掌握一些修正的技巧与方法。

首先，我们可以使用CAD软件中的修改工具，如移动、复制、旋转等工具，直接对图纸中的元素进行修改和调整。

此外，还可以使用CAD软件中的撤销和重做功能，回退到之前的版本或步骤，修正错误。

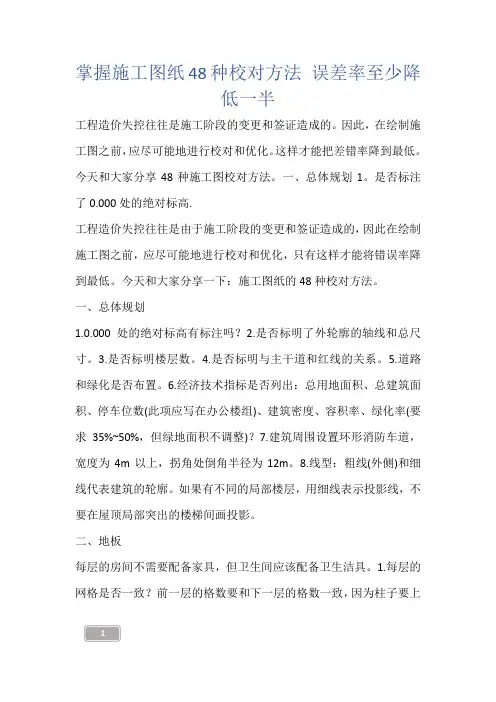

掌握施工图纸48种校对方法误差率至少降低一半工程造价失控往往是施工阶段的变更和签证造成的。

因此，在绘制施工图之前，应尽可能地进行校对和优化。

这样才能把差错率降到最低。

今天和大家分享48种施工图校对方法。

一、总体规划1。

是否标注了0.000处的绝对标高.工程造价失控往往是由于施工阶段的变更和签证造成的，因此在绘制施工图之前，应尽可能地进行校对和优化，只有这样才能将错误率降到最低。

今天和大家分享一下：施工图纸的48种校对方法。

一、总体规划1.0.000处的绝对标高有标注吗？2.是否标明了外轮廓的轴线和总尺寸。

3.是否标明楼层数。

4.是否标明与主干道和红线的关系。

5.道路和绿化是否布置。

6.经济技术指标是否列出：总用地面积、总建筑面积、停车位数(此项应写在办公楼组)、建筑密度、容积率、绿化率(要求35%~50%，但绿地面积不调整)？7.建筑周围设置环形消防车道，宽度为4m以上，拐角处倒角半径为12m。

8.线型：粗线(外侧)和细线代表建筑的轮廓。

如果有不同的局部楼层，用细线表示投影线，不要在屋顶局部突出的楼梯间画投影。

二、地板每层的房间不需要配备家具，但卫生间应该配备卫生洁具。

1.每层的网格是否一致？前一层的格数要和下一层的格数一致，因为柱子要上下对齐，每层的格数都要一样，除非顶层有柱形图。

2.楼层地面标高有标注吗？外走廊、玄关、卫生间、卫生间、开水间、消毒间等有水的楼层是否比对应楼层低0.01~0.03m？同时，投影线是在高程变化的门槛处画的吗？3.三维线是否等距(100~70mm)，字体和字高的标记是否一致？4.门窗是否编号，门是否根据洞口大小、开启方式、结构进行编号？5.柱皮和走道处的皮齐平吗？装修后，从走道看不到柱子，以保证走道的疏散宽度。

6.疏散门的开启方向是否朝着人流方向开启？当门的宽度超过1.2m时，是否按0.6~0.9m的宽度(尤其是大门处)分成扇？7.楼梯间有跑步方向标志吗？跑前半段，中半段，下半段，前两个。

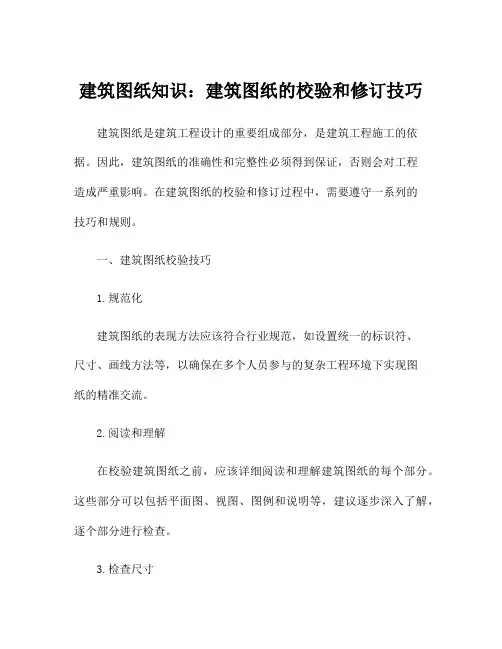

建筑图纸知识：建筑图纸的校验和修订技巧建筑图纸是建筑工程设计的重要组成部分，是建筑工程施工的依据。

因此，建筑图纸的准确性和完整性必须得到保证，否则会对工程造成严重影响。

在建筑图纸的校验和修订过程中，需要遵守一系列的技巧和规则。

一、建筑图纸校验技巧1.规范化建筑图纸的表现方法应该符合行业规范，如设置统一的标识符、尺寸、画线方法等，以确保在多个人员参与的复杂工程环境下实现图纸的精准交流。

2.阅读和理解在校验建筑图纸之前，应该详细阅读和理解建筑图纸的每个部分。

这些部分可以包括平面图、视图、图例和说明等，建议逐步深入了解，逐个部分进行检查。

3.检查尺寸建筑图纸的尺寸是最重要的校验点之一，需要确保符合设计要求和当地的建筑标准。

如果发现尺寸偏差，应该及时纠正和反馈给设计师和工程师。

4.检查文本和说明建筑图纸包含了许多文本和说明，其中包括建筑要求、材料规格和构造细节等。

在校验过程中，需要仔细检查每个文本和说明是否符合实际要求。

5.检查图纸完整性和一致性建筑图纸应该完整、一致、无遗漏和重复，对于同一结构或系统，应该避免在不同图面重复描述或遗漏。

确保细节、标注和图纸格式的一致性，保证建筑图纸的完整性和精准性。

二、建筑图纸修订技巧在实际应用过程中，建筑图纸中可能出现一些错误或误差，此时我们需要进行修订。

1.审查建筑图纸变更请求在对建筑图纸进行修订之前，需要仔细审查建筑图纸变更的要求。

如果发现不合理或与原设计不符，需要及时提出建议并与相关人员进行讨论。

2.进一步调查在修订建筑图纸之前，需要对变更内容进行深入的调查，以确定变更是否可行。

必要的调查可以包括现场实地考察、会议和研究等。

3.修改原建筑图纸一旦变更的内容被确定，需要更改与变更有关的建筑图纸，包括平面图、剖面图、细节图和图例等。

4.格式标准化任何变化都应该符合同一框架和规范，并且应该与原始建筑图纸保持一致性。

所有修改应该避免破坏已有的元素和数据。

5.更新日志在修订建筑图纸完成之后，应该制作一份变更日志，记录变更的内容、日期和原因等，更新建筑图纸的历史记录和文档。

这几年校对图纸总结的——图纸校对一般步骤图纸校对一般步骤：1.检查是否满足设计任务的要求（例如：对比设计总图与会签协议图是否一致，主要包括协议图规定的重要尺寸及公差，形位公差，零部件数目，状态，工作参数，技术要求，特殊说明等）。

2.检查设计零部件结构工艺性是否满足本公司生产加工条件。

3.检查各零部件装配，配合问题，查看是否出现尺寸干涉，过小现象。

4.检查各零部件图纸尺寸标注是否完整，是否存在缺尺寸现象，尺寸标注的字体字号是否合理，尺寸标注放置位置是否合理，是否出现尺寸压线现象。

5.检查视图表达是否正确，完整（视图的线型，遮挡关系表达是否正确，是否多线，少线），视图关系是否正确合理（主，俯，左，剖视的放置位置，观察方向是否正确），向视图，剖视图，放大视图的标注标识，比例，剖面线是否正确（例如：细实线圈划放大区域；螺纹剖面线打到粗实线；同一零件各视图剖面线一致）。

6.检查尺寸公差，形位公差是否合理（公差标注的书写方式是否正确；标注字体字号大小是否合适；标注放置位置是否美观得体；标注是否出现压线现象）。

7.检查粗糙度标注，焊接标注（标注表达的意义是否正确合理；标注书写方式是否合理；字体字号是否合适，标注放置位置是否美观得体）。

8.检查装配图零部件指引线（是否顺时针方向标注，指引线与零部件是否一一对应，指引线布局是否合理，指引字体字号是否合适，指引圆点是否合适），对照指引内容查看明细栏内容是否正确（主要包括：序号，编号，名称，材质，数量，备注等）。

9.检查标题栏，明细栏，图纸左上方倒标内容是否正确（主要包括：名称，编号，公司名称，倒标编号，材料，比例，重量，页数等），字体字号是否合适。

10.检查技术要求，技术参数，拧紧力矩标注（内容是否正确合理，字体字号是否合适）。

图纸会审图纸问题检查的经验技巧总结哟，说起图纸会审，这可是个技术活儿。

咱们老百姓可能听都没听说过，但它可是建筑工程里的重要环节。

今天，我就来给大家聊聊图纸会审图纸问题检查的经验技巧，让大家也能轻松应对这个“大家伙”。

咱们得明白图纸会审是干什么的。

简单来说，就是让设计师、施工方、监理方等各方代表聚在一起，对照着设计图纸，检查一下有没有问题。

这个问题可大可小，比如尺寸不对、颜色不符、材质不合适等等。

这些问题要是不及时发现，等到施工的时候就会变成大麻烦。

图纸会审可不能马虎。

如何才能做好图纸会审呢？这里我就给大家分享几个经验技巧。

第一条，就是要认真核对设计图纸。

这是图纸会审的基础，也是最重要的一步。

咱们要仔细查看每一个细节，确保没有遗漏。

有时候，设计师为了追求美观，可能会故意省略一些细节。

这时候，我们就要主动提出来，让设计师完善。

第二条，就是要学会提问。

在图纸会审的过程中，我们要敢于提问。

不要怕麻烦别人，也不要觉得问问题是丢脸的事情。

只有把问题都弄清楚了，才能保证工程的质量。

提问也要有技巧。

我们可以先自己琢磨一下，看看能不能解决问题；如果还是不行，就去请教别人。

这样既能提高自己的能力，又能交到朋友。

第三条，就是要善于沟通。

在图纸会审的过程中，我们要与各方代表保持良好的沟通。

大家要敞开心扉，把自己的想法说出来。

只有这样，才能找到问题的根源，共同解决问题。

沟通也要有技巧。

我们要注意语气和态度，尽量让对方感到舒服。

这样才能取得更好的效果。

第四条，就是要注重实践。

纸上谈兵是没有用的，我们要把学到的知识运用到实际工作中去。

在图纸会审之后，我们要及时总结经验教训，找出问题的规律。

这样一来，下次再遇到类似的问题，我们就能游刃有余地解决了。

图纸会审是一个复杂而重要的过程。

我们要认真对待，用心去学，用脑去思考。

只有这样，我们才能在这个领域里取得成功。

说了这么多，大家也不要忘记生活中的那些小确幸。

工作再忙，也要抽空陪陪家人、朋友，享受生活的美好时光。

施工图出图前校对要点施工图变更对项目造成的损失是非常可怕的，因此在施工图出图前应尽量做好校对工作，将错误率减到最低。

一、总平面图1、是否标注了0.000处的绝对标高。

2、是否表示了外轮廓的轴线及总尺寸。

3、是否表示了楼层数。

4、是否表示了与主要道路及红线的关系。

5、是否布置了道路及绿化。

6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%-50%，没做到要调整绿地面积）。

7、建筑周围设置环形消防车道，宽大于等于4米，转弯处倒角半径12米。

8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。

二、楼层平面图：（各层房间不需要布置家具，但卫生间要布置洁具）1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的,每层的柱网要一样，除非顶层有抽柱的情况。

2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽度。

6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。

中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。

CAD图纸测量和校准技巧CAD软件是现代工程设计和制造中不可或缺的工具之一。

在使用CAD软件进行图纸设计和制作过程中，准确的测量和校准是非常重要的。

本文将介绍一些CAD图纸测量和校准的技巧，帮助读者提高工作效率和准确度。

1. 使用准确的参考线和坐标系统在开始绘制图纸之前，确保选择合适的参考线和坐标系统。

参考线是用来辅助测量和标记图纸上各种元素的线，可以是水平、垂直或倾斜的。

坐标系统确定了一个准确的参考点，使得测量和标记更加准确。

使用准确的参考线和坐标系统可以使CAD图纸测量和校准更为简单和准确。

2. 使用CAD软件提供的测量工具大多数CAD软件都提供了测量工具，可以直接对图纸上的各种元素进行测量。

通过使用这些工具，可以快速准确地测量图纸上的长度、角度等参数。

在测量过程中，可以通过吸附功能将测量结果对齐到准确的位置。

这些测量工具可以帮助您更好地了解图纸的尺寸和比例，确保设计的准确性。

3. 利用测量工具进行比例调整有时候，CAD图纸的比例可能与实际需要的尺寸比例不一致。

在这种情况下，可以利用CAD软件的测量工具进行比例调整。

首先，选择一个已知尺寸的元素进行测量，然后输入实际尺寸，再选择需要调整比例的元素进行测量。

根据测量结果，CAD软件会自动调整元素的尺寸，使其符合实际需要的比例。

4. 使用CAD软件提供的校准工具如果CAD图纸的尺寸不准确，可以使用CAD软件提供的校准工具进行调整。

校准工具可以根据实际测量的尺寸数据，自动调整图纸上的元素尺寸和比例。

在使用校准工具之前，务必进行准确的测量，以确保调整后的图纸符合实际需要。

5. 注意图层和图纸比例在CAD软件中，图层是用来组织和管理图纸上的元素的，不同的图层可以分别控制元素的显示和编辑。

在进行测量和校准之前，确保选择正确的图层进行操作。

此外，还要注意图纸的比例，确保尺寸的准确性。

通过正确地使用图层和保持适当的比例，可以更好地管理和调整CAD图纸上的元素。

高级CAD图纸校对与审核技巧CAD（Computer-Aided Design）是一种广泛使用的计算机辅助设计软件，用于绘制图纸和三维模型。

在工程设计领域，准确无误的图纸对于项目的成功实施至关重要。

因此，CAD图纸校对与审核是不可或缺的环节。

本文将介绍一些高级的CAD图纸校对与审核技巧，以提高工程设计的质量和效率。

1. 校对图纸的一致性：在对CAD图纸进行校对之前，确保图纸各部分的一致性非常重要。

检查图纸的单位、比例尺、线型和文字样式等是否统一，以确保整个项目的图纸达到统一的标准。

2. 检查图层设置：CAD软件中的图层设置非常重要，它们可以帮助我们组织和管理图纸的各个元素。

在校对图纸时，检查图层的命名和属性是否正确。

确保每个图层都有明确的用途，并且图层之间的叠加关系没有冲突。

3. 检查尺寸和标注：尺寸和标注是图纸上十分重要的元素，用于表达设计要求和尺寸规格。

在校对图纸时，检查尺寸和标注是否与设计要求一致，并且是否清晰可读。

确保尺寸和标注没有重叠或遮挡其他重要信息。

使用CAD软件提供的自动标注功能可以提高效率和准确性。

4. 检查图纸的完整性：检查图纸是否包含完整的设计信息。

确保图纸中没有缺失的线段、图标或文字说明。

同时，检查图纸是否包含详细的建议说明和特殊要求。

5. 进行几何校对：几何校对是确保图纸设计准确性的重要步骤之一。

使用CAD软件中的测量功能，检查图纸上的尺寸和几何形状是否与实际设计要求相符。

这可以帮助我们发现任何潜在的错误或缺陷。

6. 进行逻辑校对：逻辑校对是确保图纸设计逻辑正确性的关键步骤之一。

检查图纸上的元素是否满足设计要求，并且是否与其他图纸、标准和规范相符。

确保图纸中的各个部分之间的关系和连接没有错误或矛盾。

7. 利用校对软件：现代的CAD软件通常提供了校对工具，可以帮助我们更高效地进行图纸校对和审核。

这些软件可以自动生成校对清单、标记错误和追踪校对进度。

善于利用这些软件将可以提高校对的效率和准确性。

校对图片时需要注意的事项
1.校样上的图要和原稿上的图保持一致。

2.图的位置一般都是先文后图，但是图文相距不可太远。

3.图片当中出现的文字和内容要与正文所述的相一致，并且要清晰、准确。

4.图的大小若超过一栏的一半，则要居中排；小于一半时，一般居左靠切口。

图的四周至
少空一个字再排文字。

5.如果是地图，需要注意国境线的位置正确，不要出现遗漏的情况，特别需要注意敏感的
地区。

6.图表（包括题注、表名）一般上空五号一字左右，下空五号一字半左右，图旁排正文的
左（或右）空一字左右。

7.图题排在图下方不用句号，图注在分条与分条之间一般空一字，也不标点，有时也可用
分号或空一字排下一条，但最后不用句号。

8.有图序和图注，要注意序码连贯、正确，字体、字号一致，全书前后统一，图与注的内
容符合，图序与图注之间要加一个字空。

9.内文注有“见下（上、左、右）图”或“见图××”时，要查对核实。

图纸校对总结图纸校对总结图纸校对总结当我们完成了一份图纸的时候，就要进行图纸校对工作。

首先，我们要重新回忆设计内容要求，从图纸目录上检查，是否完成了全部的设计任务，包括图纸、设计说明、系统图、平面图、立面图、剖面图、相应的施工大样图等等。

接下来我们逐一说明各个检查内容及要点。

一、图纸目录；首先我们要检查的图框，图框的内容一般包括图名、工程内容、图号、图别（专业）、设计号（设计院一般都有）、日期等。

另外，图纸的上的字体、图层、线型等参数的设置是否符合要求。

图纸目录要与设计图纸一一对应，名称及图纸数量是否都正确。

二、设计说明及材料统计表1、设计说明；设计说明的内容一般包括：工程概况、设计依据、设计范围、系统设计及施工验收要求等。

一般我们要注意工程概况、设计范围、系统设计等几项，其他的都可以在网上或者平时收集到相关条目、要求。

（同时也要考虑字体、图层、文字样式的设置）2、材料表；材料表的一般要注意设计中所选用的设备、材料是否都入表。

这个要仔细的检查，以便于统计材料时不漏项，图列也要与设计图纸相符，数量也要仔细的统计，有相关备注的，要仔细的阅读设计委托说明，在材料表中进行备注。

设备、材料规格也要做到和实际相符。

（同时也要考虑字体、图层、文字样式的设置）三、平面图平面图的校对，首先要考虑平面表达是否清晰，即回路、灯具的布置是否表达清楚。

再者，要审核各回路的布置是否合理、各种灯具的连接是否有错误，灯具的标注是否明白，平面的表达是否能与系统图对应。

同时也要检查各个回路的标注、灯具的标注等说明。

平面图无法表达清楚的，也要在旁边附加文字说明，力求将平面图要表达的内容简单易懂的传达给施工员。

合格的设计人员，会在每一张平面图、立面图上的左下角再标上设备、灯具图列，便于施工读图。

除此以外，我们还要检查图块、线条、文字、尺寸标注的图层及样式的设置是否合理。

各种灯具、设备的命名是否有重复或者错误的地方，将问题消灭在审图阶段以前，让别人对你刮目相看，正所谓，狗急了要跳墙，人被逼改图多了也会抓狂。
