建筑专业图纸校对

建筑专业施工图自校及拍图要点9.1 建筑与结构9.1.1图纸标识核对项目名称、项目编号、子项名称、子项编号是否一致；9.1.2 说明：核对项目概况、建筑高度、室外标高、室内正负零标高、抗震设防烈度、墙体材料等是否一致；9.1.3 平面图：A. 结构基础图⑴平面内容是否一致，轴网及轴网编号是否一致；⑵基础平面尺寸，地下室墙体、柱平面尺寸及定位是否一致；⑶电梯基坑、集水坑的平面位置、坑底标高是否一致；⑷有地下室——结构底板板面标高（绝对标高）与建筑标高以及建筑总说明注明的地下室建筑面层厚度是否一致；⑸无地下室——结构基础梁梁顶标高（绝对标高）与建筑正负零标高以及建筑总说明注明的地面建筑面层厚度是否一致，底层地面或基础平面的基础梁、拉梁、承台等是否对设备管沟及雨污水管等有影响，是否已考虑避让；B. 结构柱、剪力墙平面图⑴平面内容是否一致，轴网及轴网编号是否一致，各层平面标高是否一致；⑵墙、柱平面尺寸及定位是否一致，剪力墙与梁的偏心是否与建筑吻合；⑶建筑、结构图纸地下室外墙是否反映预留洞口或预埋穿管的位置、大小、标高？是否一致？⑷地上剪力墙留洞尺寸及标高是否一致，是否满足建筑（吊顶）要求⑸建筑、结构图纸是否已反映风机房墙体及风井留洞？C. 结构各层梁板图⑴平面内容是否一致，轴网及轴网编号是否一致，各层平面标高是否一致；⑵结构降板高度与建筑总说明注明的楼屋面板建筑面层厚度是否一致？建筑图特别注明的结构标高是否与相应结构图一致？⑶核对建筑及设备留洞（电梯井道、楼梯间净宽、风井、设备留洞、设备吊装孔）是否考虑结构梁宽，特别是结构转换处要考虑结构梁的宽度变化、剪力墙收分处考虑剪力墙的厚度变化；⑷结构梁布置是否满足建筑使用功能需要及空间美观和风水需求？（如住宅户内客厅及餐厅上方梁位置是否合理，次梁是否裸露在走道上方）⑸全面复核梁下净高（尤其是最大梁高处）是否满足设备安装后的各建筑空间最小净高要求（注意结构降板、坡道入口处等）。

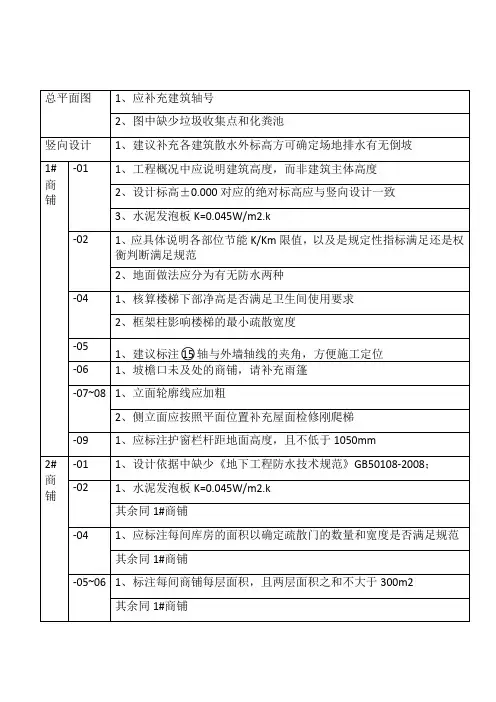

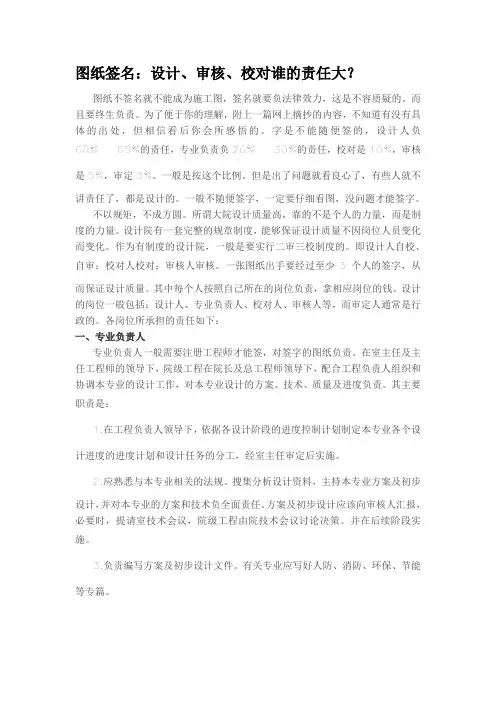

图纸签名：设计、审核、校对谁的责任大？图纸不签名就不能成为施工图，签名就要负法律效力，这是不容质疑的。

而且要终生负责。

为了便于你的理解，附上一篇网上摘抄的内容，不知道有没有具体的出处，但相信看后你会所感悟的。

字是不能随便签的，设计人负60%--65%的责任，专业负责负20%--30%的责任，校对是10%，审核是5%，审定3%。

一般是按这个比例。

但是出了问题就看良心了，有些人就不讲责任了，都是设计的。

一般不随便签字，一定要仔细看图，没问题才能签字。

不以规矩，不成方圆。

所谓大院设计质量高，靠的不是个人的力量，而是制度的力量。

设计院有一套完整的规章制度，能够保证设计质量不因岗位人员变化而变化。

作为有制度的设计院，一般是要实行二审三校制度的。

即设计人自校、自审；校对人校对；审核人审核。

一张图纸出手要经过至少3个人的签字，从而保证设计质量。

其中每个人按照自己所在的岗位负责，拿相应岗位的钱。

设计的岗位一般包括：设计人、专业负责人、校对人、审核人等，而审定人通常是行政的。

各岗位所承担的责任如下：一、专业负责人专业负责人一般需要注册工程师才能签，对签字的图纸负责。

在室主任及主任工程师的领导下，院级工程在院长及总工程师领导下，配合工程负责人组织和协调本专业的设计工作，对本专业设计的方案、技术、质量及进度负责。

其主要职责是：1.在工程负责人领导下，依据各设计阶段的进度控制计划制定本专业各个设计进度的进度计划和设计任务的分工，经室主任审定后实施。

2.应熟悉与本专业相关的法规。

搜集分析设计资料，主持本专业方案及初步设计，并对本专业的方案和技术负全面责任。

方案及初步设计应该向审核人汇报，必要时，提请室技术会议，院级工程由院技术会议讨论决策。

并在后续阶段实施。

3.负责编写方案及初步设计文件。

有关专业应写好人防、消防、环保、节能等专篇。

4.认真研究方案、初步设计阶段审批的意见。

并对审批意见逐条落实。

如执行有问题，应通过工程负责人与有关部门汇报认可，并有书面批复意见。

一、总平面图校对1、是否标注了0.000处的绝对标高。

2、是否表示了外轮廓的轴线及总尺寸。

3、是否表示了楼层数。

4、是否表示了与主要道路及红线的关系。

5、是否布置了道路及绿化。

6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%-50%，没做到要调整绿地面积）。

7、建筑周围设置环形消防车道，宽大于等于4米，转弯处倒角半径12米。

8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。

二、楼层平面图校对：（各层房间不需要布置家具，但卫生间要布置洁具）。

1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的,每层的柱网要一样，除非顶层有抽柱的情况。

2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽度。

6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m 的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。

中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。

一层平面图上是否有指北针表示房屋的朝向？9、房间名称标注文字是否是同一字体和字高？10、卫生间等有水房间的地面是否有地漏？地面坡向有表达吗？卫生间卫生设备是否满足使用人数的要求？分隔尺寸是否标注？11、公共建筑最小门洞宽为1m，使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度，门也应分扇开启。

建筑施工图出图之前严谨的图纸校对工作过程一、总平面图校对1、是否标注了0.000处的绝对标高。

2、是否表示了外轮廓的轴线及总尺寸。

3、是否表示了楼层数。

4、是否表示了与主要道路及红线的关系。

5、是否布置了道路及绿化。

6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%-50%，没做到要调整绿地面积）。

7、建筑周围设置环形消防车道，宽大于等于4米，转弯处倒角半径12米。

8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。

二、楼层平面图校对：（各层房间不需要布置家具，但卫生间要布置洁具）。

1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的,每层的柱网要一样，除非顶层有抽柱的情况。

2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽度。

6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。

中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。

一层平面图上是否有指北针表示房屋的朝向？9、房间名称标注文字是否是同一字体和字高？10、卫生间等有水房间的地面是否有地漏？地面坡向有表达吗？卫生间卫生设备是否满足使用人数的要求？分隔尺寸是否标注？11、公共建筑最小门洞宽为 1m，使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度，门也应分扇开启。

建筑图纸会审9大专业、134个图纸核查要点汇总图纸会审是使项目管理人员及施工单位充分了解设计意图和技术要求，明确质量控制的重点和难点，同时解决图纸中存在的问题，消除可能存在的错漏碰缺等，以确保工程质量，使项目质量、安全、工期、成本能够得到更好的控制。

一、职责图纸会审在开工前进行，在图纸发放到各相关单位后一周内进行会审。

图纸会审由设计部、工程部、成本部、监理单位、施工单位等参加，主要解决施工工艺及图纸错漏上的问题，由监理单位主持。

会审结束后，主持部门应形成《图纸会审纪要》，《图纸会审纪要》由到会的各单位审核无误后签字盖章确认，图纸会审纪要经相关各方签字盖章后及时发放到各相关单位，各单位要将图纸中变更的内容用签字笔标注到图纸相应变更的位置以便施工时参照，《图纸会审纪要》作为设计补充文件及有效的结算文件。

二、图纸审核内容1、施工图纸会审及技术交底由项目工程部组织，监理单位主持，设计部、成本部及施工总承包单位参加。

设计人员交底，交代设计意图、重要及关键部位，采用的新技术、新结构、新材料、新工艺和新设备等的作法、要求、达到的质量标准，然后由各单位提出问题进行会审。

2、工程部、设计部对图纸核查工程部、设计部必须对各专业图纸认真核查。

目的是达到了解设计意图，熟悉施工图纸，发现其中可能存在的问题，以便在设计技术交底和图纸会审时提出，并加以解决，确保施工顺利。

3、各相关部门及单位图纸核查各相关部门及单位在核查施工图的基础上，将施工图中出现的错、漏、碰、缺等问题在图纸会审中提出，由设计单位解决；施工总包单位在收到施工图设计文件后，应对图纸进行全面细致的审查（如地基处理是否合理，建筑与结构构造是否合理，各专业设计之间是否有矛盾是否存在交叉相碰不能通过的情况，图纸是否存在错漏等），整理成图纸会审问题清单，以电子版和纸质版两种形式提交给项目部，由项目部统一汇总后提交设计单位，由设计单位在图纸会审会议上进行图纸设计交底并对提出的问题给予口头和书面答复，监理单位负责书写整理图纸会审纪要，施工单位配合，并由项目部负责交与会各方会签。

建筑专业设计校对提纲（一）校对提纲1、图纸绘制是否符合“建筑制图标准。

”2、工程名称、设计阶段、建筑面积、工程编号、日期是否齐全。

3、总平面图（1）红线、拨地线与马路中心线的关系及位置尺寸是否标注清楚；各子项名称及编号与其它有关图纸是否一致。

（2）水平基准点的位置、标高与地形图是否一致。

（3）新建筑物及规划红线与相邻原有建筑物和构筑物的间距尺寸，新建筑物的放线定位尺寸，是否标注清楚，图例是否正确，指北针有无标出。

（4）室内外地坪标高是否标注齐全，图例是否正确。

（5）标注的建筑物总长度、总宽度、层数、主要出入口位置等，与其它建筑图是否相符。

（6）总平面图上各子项建筑物的座标编号与该子项的平面图是否相符。

（7）道路与建筑物的关系及道路宽度、转弯半径、路面做法等是否标注清楚。

5、建筑用料说明表中，各项材料选用是否齐全、合理；门窗表中的编号、尺寸是否与平、立面及大祥图相符。

6、平面图（1）各层平面图（包括夹层和地下室平面）是否齐全并按顺序绘制。

（2）分区分段绘制平面图时，是否绘有组合平面示意图，并标清相应的轴线关系。

（3）三道尺寸线、轴线（包括附加轴线）编号、内外墙厚度、柱断面、变形缝、隔断、墙体上较大的孔洞（包括排风扇、信箱、配电箱、消防栓箱等预留孔）的尺寸位置和标高、门窗洞口平面位置与轴线关系等是否注明，各层是否一致。

（4）详图索引号与该图对照是否正确。

（5）所注的标高（包括楼地面、阳台、挑檐、楼梯、休息平台等）、房间名称（编号）、门窗号、门窗是单层或双层，以及门的开启方向等是否正确。

（6）剖面图的剖切线、图名、比例尺等是否标注清楚。

（7）屋顶平面图中，排水口位置和排水坡度、坡向、起点标高，出屋面的烟囱及各种管道，屋顶检查孔，通风道，上人屋面防护措施等是否绘制齐全，定位尺寸是否标明。

7、立、平面图（l）立面图与平面图对照，是否将门窗洞口、雨水立管以及局部高起或挑出部位等绘制齐全。

（2）剖面图中不能表示出的部位和标高，应在立面图中加以标注；主要部位（如室内外地坪、主要窗口、檐口、烟囱顶部等）的标高亦应在立面图标出。

结构专业施工图自检、校对、校审要点总则：施工图校对主要以下四方面问题：①错——数据、尺寸、计算等②漏——深度、尺寸等③碰——专业配合④缺——图纸深度核对内容包括以下几方面：①核对计算书；②核对数据：定位尺寸、截面尺寸、标高、配筋等；③核对设计深度；④核对专业配合及管线综合；⑤核对是否符合设计依据；○6核对标准构件是否采用公司制定的标准图。

审核一、计算书□ 抗震设防烈度、设计基本地震加速度和所属设计地震分组、结构抗震等级、场地类别、特征周期、结构类型、底部加强区高度、楼面荷载、基本风压、特殊部位荷载值等是否注明并符合规范要求。

是否与计算书及地勘报告一致。

□ 计算书内容是否完整：主体电算计算书应包括输入的结构总体计算总信息、周期、振型、地震作用、位移、结构平面简图、荷载平面简图、配筋平面简图等；基础计算；挡土墙计算；水池计算；楼梯计算等。

□荷载取值是否准确。

□计算假定是否与实际情况相符。

□结构选型及结构布置是否经济合理。

□ 结构计算总信息参数输入是否正确，自振周期、振型、层侧向刚度比、带转换层结构的等效侧向刚度比、楼层地震剪力系数、有效质量系数、嵌固层相关范围刚度比、底层刚度比、多塔结构是否进行分塔计算各指标等是否在工程设计的正常范围内并符合规范、规程要求。

□ 层间弹性位移（含最大位移与平均位移的比）、弹塑性变形验算时的弹塑性层间位移；墙、柱轴压比、柱有效计算长度系数等是否符合规范规定。

□ 地下室顶板和外墙计算，采用的计算简图和荷载取值（包括地下室外墙的地下水压力及地面荷载等）是否符合实际情况，计算方法是否正确。

□ 有人防地下室时，属于人防设计范围的内容是否在图中交待清楚，人防返回设计图是否满足平时设计需求。

□ 存在软弱下卧层时，是否对下卧层进行了强度和变形验算。

□ 单桩承载力的确定是否正确，群桩的承载力计算是否正确；桩身混凝土强度是否满足桩的承载力设计要求；当桩周有新近回填土时，是否考虑了桩侧负摩阻力。

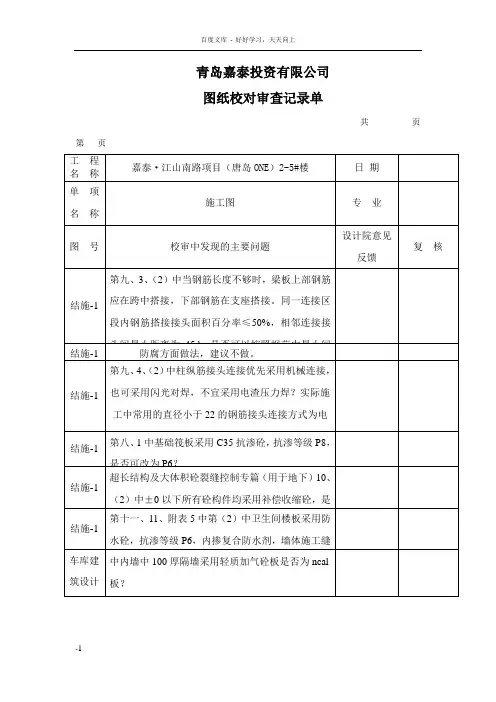

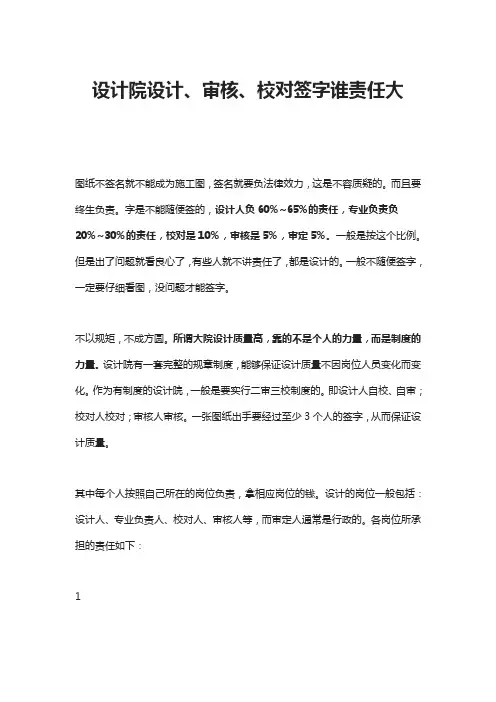

设计院设计、审核、校对签字谁责任大图纸不签名就不能成为施工图，签名就要负法律效力，这是不容质疑的。

而且要终生负责。

字是不能随便签的，设计人负60%~65%的责任，专业负责负20%~30%的责任，校对是10%，审核是5%，审定5%。

一般是按这个比例。

但是出了问题就看良心了，有些人就不讲责任了，都是设计的。

一般不随便签字，一定要仔细看图，没问题才能签字。

不以规矩，不成方圆。

所谓大院设计质量高，靠的不是个人的力量，而是制度的力量。

设计院有一套完整的规章制度，能够保证设计质量不因岗位人员变化而变化。

作为有制度的设计院，一般是要实行二审三校制度的。

即设计人自校、自审；校对人校对；审核人审核。

一张图纸出手要经过至少3个人的签字，从而保证设计质量。

其中每个人按照自己所在的岗位负责，拿相应岗位的钱。

设计的岗位一般包括：设计人、专业负责人、校对人、审核人等，而审定人通常是行政的。

各岗位所承担的责任如下：1专业负责人专业负责人一般需要注册工程师才能签，对签字的图纸负责。

在室主任及主任工程师的领导下，院级工程在院长及总工程师领导下，配合工程负责人组织和协调本专业的设计工作，对本专业设计的方案、技术、质量及进度负责。

其主要职责是：1.在工程负责人领导下，依据各设计阶段的进度控制计划制定本专业各个设计进度的进度计划和设计任务的分工，经室主任审定后实施。

2.应熟悉与本专业相关的法规。

搜集分析设计资料，主持本专业方案及初步设计，并对本专业的方案和技术负全面责任。

方案及初步设计应该向审核人汇报，必要时，提请室技术会议，院级工程由院技术会议讨论决策。

并在后续阶段实施。

3.负责编写方案及初步设计文件。

有关专业应写好人防、消防、环保、节能等专篇。

4.认真研究方案、初步设计阶段审批的意见。

并对审批意见逐条落实。

如执行有问题，应通过工程负责人与有关部门汇报认可，并有书面批复意见。

认真填写审批处理意见记录表。

5.施工图阶段，进一步解决本专业的技术问题。

服务沟通职责外审和施工图纸会审施工图外审：施工图审查机构按照有关法律、法规，对施工图涉及公共利益、公众安全和工程建设强制性标准的内容进行的审查。

施工图纸会审：指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

“小失误大后果”案例案例案例□一条变形缝没有表示案例□一个简单的镜像原图纸消防前室满足开启面积要求，调整后图纸窗开启减少不能满足要求案例□一个标高错误红色区域为初步设计时考虑商铺加建范围，结构均未预留加建面积2700㎡案例□一个标高错误绿色区域为甲方确认商铺加建必须砸掉重做地下室梁板范围面积约700㎡案例□一个标高错误此处地下室顶板梁板需砸掉重做高差1.6米 需砸掉梁板重做案例□一个标高错误此处地下室顶板梁板需砸掉重做高差1.6米 需砸掉梁板重做□一个标高错误需砸掉梁板重做案例此处地下室顶板厚300、350，需砸掉重做案例□一个小小的空调洞没留案例□少一条简单的排水沟案例□一条轴线错位了□少了一个门□一个门开反了□指北针方向错了职责重要的事情说三遍：校对很重要校对很重要校对很重要职责1、校对职责：公司质量管理手册5.4.1条，规定校对人对设计文件（图纸、说明书、计算书等）进行校对，对消除“错、漏、碰、缺”负全部验证责任；公司质量管理手册5.4.1条，设计人对设计的质量特性负设计责任，并进行自校，保证出手质量；审核人对设计的质量特性负主要验证责任；审定人对设计的功能性、安全性、经济性、可信性等质量特性中的重大原则问题负验证责任。

专业负责人对本专业整体设计质量负责；依据2、校对依据：□相关设计规范规范、图集□规划要点、方案批文、消防批文、人防征询单等各项政府批文□建设单位设计任务书□项目统一技术措施□制图规范：《建筑工程设计文件编制深度规定》2008年版（建设部编制） 《民用建筑工程建筑施工图设计深度图样》国标09J801 《建筑制图标准》GB/T50104-2010《房屋建筑制图统一标准》GB/T50001__2010依据依据目标4、校对目标：解决设计图纸中“错、漏、碰、缺”四个方面的问题（1）错——内容、规范、标高尺寸、计算等（2）漏——做法、材料、标高尺寸等（3）碰——专业配合、互提资料（4）缺——图纸深度内容4、校对内容：（1）核对是否符合设计依据；（2）核对数据：平面尺寸、垂直尺寸、标高、面积、洞口；（3）核对设计深度：做法材料尺寸是否交代齐全；（4）核对工种配合及管线综合：碰撞缺漏检查；（5）核对计算书：节能、疏散、各项指标等；要求5、公司对校对要求：公司质量管理手册5.4.2条，校审人员应按照《各专业施工图校审提纲》、 《各专业计算书的质量要求》 （建筑专业计算书包括面积计算书、消防疏散宽度计算书、节能计算书等）内容，认真实施验证，并填写“校审记录单”。

建筑设计院设计、审核、校对签字的责任分析（学习）图纸不签名就不能成为施工图,签名就要负法律效力,这是不容质疑的.而且要终生负责.为了便于你的理解,附上一篇网上摘抄的内容,不知道有没有具体的出处,但相信看后你会所感悟的.字是不能随便签的,设计人负60%--65%的责任,专业负责负20%--30%的责任,校对是10%,审核是5%,审定3%.一般是按这个比例.但是出了问题就看良心了,有些人就不讲责任了,都是设计的.一般不随便签字,一定要仔细看图,没问题才能签字.不以规矩,不成方圆.所谓大院设计质量高,靠的不是个人的力量,而是制度的力量.设计院有一套完整的规章制度,能够保证设计质量不因岗位人员变化而变化.作为有制度的设计院,一般是要实行二审三校制度的.即设计人自校、自审；校对人校对；审核人审核.一张图纸出手要经过至少3个人的签字,从而保证设计质量.其中每个人按照自己所在的岗位负责,拿相应岗位的钱.设计的岗位一般包括：设计人、专业负责人、校对人、审核人等,而审定人通常是行政的.各岗位所承担的责任如下：专业负责人专业负责人一般需要注册工程师才能签,对签字的图纸负责.在室主任及主任工程师的领导下,院级工程在院长及总工程师领导下,配合工程负责人组织和协调本专业的设计工作,对本专业设计的方案、技术、质量及进度负责.其主要职责是：1.在工程负责人领导下,依据各设计阶段的进度控制计划制定本专业各个设计进度的进度计划和设计任务的分工,经室主任审定后实施.2.应熟悉与本专业相关的法规.搜集分析设计资料,主持本专业方案及初步设计,并对本专业的方案和技术负全面责任.方案及初步设计应该向审核人汇报,必要时,提请室技术会议,院级工程由院技术会议讨论决策.并在后续阶段实施.3.负责编写方案及初步设计文件.有关专业应写好人防、消防、环保、节能等专篇.4.认真研究方案、初步设计阶段审批的意见.并对审批意见逐条落实.如执行有问题,应通过工程负责人与有关部门汇报认可,并有书面批复意见.认真填写审批处理意见记录表.5.施工图阶段,进一步解决本专业的技术问题.协调各专业之间的矛盾,负责各阶段的汇总.及时主动向有关专业提出要求,并以文字或图表向有关专业提供所需要的资料.所提资料专业负责人应签名、签日期.6.组织并指导本专业设计人及制图人进行施工图设计.编写有关本工程统一技术规定和图纸目录.协调解决工作中出现的问题,督促本专业设计人、制图人认真自小计算书和图纸,提供出手质量.专业负责人应检查设计、制图人的设计文件,质量符号要求后,交校对人校对.质量差的计算书和图纸应该要求设计人修改后再校对.7.检查校对人工作是否到位,是否写好校审记录单.无重大问题时,交审核人审核.校对、审核后由设计人一起修改.8.对本专业的设计质量进行自评.负责本专业设计文件的归档.9.开工前向施工单位进行设计交底.施工工程中,做好工地服务.负责洽商变更、补充图纸.参加竣工验收.负责施工阶段洽商等设计文件的归档.10.根据室和工程组的安排,进行工程回访和设计总结.11.在技术问题上,与审核人意见有矛盾时,应听取审核人意见,必要时向总工室汇报,组成讨论决策.设计人技术上、设计上接受专业负责人的指导与安排,对本人的设计进度和质量负责.主要职责是：1.根据专业负责人的安排制定设计进度计划,按时完成所承担的设计任务.2.认真研究设计基础资料,领会设计意图,掌握设计标准,做好所负责部分的方案设计,解决有关技术问题.3.设计计算符合本工程的统一技术规定,计算准确无误,符合本专业对计算书的质量要求.无论是手算还是电算,设计人均应该对计算结果的准确、安全、经济合理负责.4.施工图阶段,在专业负责人的领导下,负责解决好所负责部分的工种关系,给其它专业提条件,参加各阶段汇总.施工图应该符合设计深度要求,构造合理.图面紧凑、清晰、整洁、易读.5.计算书、图纸认真自校,提高出手质量,对校对人、专业负责人、审核人提出的意见应该认真修改,并在校审记录单上写好处理意见.6.按设计文件归档要求整理好设计文件,较专业负责人统一归档.7.配合专业负责人做好设计交底工作,参加工地服务.8.对施工图实习及毕业实习学生所画图纸,设计人认真校对后,交校对人校对.9.根据上级审核所定原则对设计文件、图纸的设计质量、图面质量及计算数据负责；10.对所做工作与其它专业的配合协调负责；11.对与校对人、审核人意见不一致时,有权要求上一级直至总师作进一步仲裁,对仲裁的最后决定仍有不同意见时,可以保留备案,但必须执行；12.对所设计的工作因不符合规定而发生质量事故时负主要责任,应及时向上级汇报,分析原因、总结教训、进行检查处理.校对人在专业负责人领导下,对所校对的设计成品的质量负责.主要职责是：1.按时完成图纸、计算书的校对任务.2.校对人要看相关工种的图纸及所提资料,校对过的项目要符合规范、规程和统一技术措施的要求.计算书、图纸、说明等无错误和遗漏.负有根据上级审核所定原则,校对本专业图纸、计算书的设计依据、计算方法、计算数据和图面质量正确无误的责任；3.填写好校审记录单.签图时,注意设计人的处理意见.凡属技术性不同意见由专业负责人裁定.4.如发现设计文件不齐、问题太多,通过专业负责人有权退回设计人,重新自校修改后再校对.校对中发现的问题,有权要求设计人员修改,在未修改完善前有权拒绝签字；5.对经手校对的工作因不符合第1条规定而出现除上级审核所定的原则问题以外的重大质量事故时,与设计人负同等责任,应协助设计人进行检查处理.审核人1.审核人应该在各设计阶段到位,参与方案、重要技术问题的讨论、审查与决策.方案阶段：审查有关设计条件及主管部门的文件是否齐全并符合国家法规、规范.对设计指导思想、创优项目的创优目标及措施加以指导.分析比较各个方案,审核推荐方案.--初步设计阶段：研究方案审批意见,在方案调整及深入解决技术问题的过程中,及时指导,提建议,并参加讨论决策.对一般技术问题多尊重专业负责人意见,重要技术问题应指导在前.施工图阶段：研究初步设计审批意见及有关主管部门对消防、人防、环保等专篇的审查意见,与工程负责人、专业负责人共同研究、落实.凡不能落实的,应研究解决办法,向有关部门汇报、落实、备案.对施工图阶段需要深化解决的技术问题加以指导、审核.2、对各设计阶段的成品及设计文件的质量全面负责.检查专业负责人、校对人是否到位.检查校审记录单.在审核过程中,如发现校对未到位,有权退回重校.对经验少的校对人,应加以指导,协助做好校对工作.3、对各阶段设计文件全面审核.设计成品符合“建筑工程设计文件编制深度的规定”.设计成品应符合批准的设计任务书、符合国家(包括所在地区)编制的法规、规范、规程的要求.审批意见得到贯彻、落实.各阶段所定方案、技术问题、构造措施等在施工图中得到全面落实.在设计人自校、校对人校对后,全面检查审核设计文件是否齐全；计算书、图纸是否准确；图签是否规范.写好审核记录单.审定人审定人从院或室的行政领导角度对成品质量负责.应重点审查以下内容：1、设计文件是否齐全,是否符合国家的政策、法规.各主管部门的审批文件是否齐全.审批意见是否认真贯彻并有记录.2、对各专业中有关创新的部分,如建筑方案、各专业中采用的新材料、新技术等重大技术问题应重点审定.3、检查设计成品的质量：工程负责人、专业负责人、校对、审核是否到位,校审记录单是否齐全.计算书、图纸质量是否符合院有关质量管理的规定.4、检查图签栏各岗位是否符合有关注册建筑师职业规定及院认定的技术岗位.。

校对人、审核人工作职责
1.设计校对人员
1）校对设计方案、材料选用是否符合设计输入的要求；
2）校对图纸是否符合规范、标准、法规的要求;
3）校对计算方法、计算结果是否完整准确;
4）校对制图方法、尺寸数据、图例符号、文字说明、计量单位是否符合规定，图纸清晰，图面布置，字体、字形、字号。

5）校对人对于设计不合理的地方有权返回设计人进行整改，耽误工期进度由设计人负责。

2．设计审核人员（专业负责人）
1）审核设计是否符合规范、标准、法规和设计方案要求；
2）审核主要设计原则和技术经济指标是否正确合理；
3）审核设计采用的数据、参数、公式是否合理。

4）审核设计中上述1）、2）、3）项内容和校对过的全部内容是否修改合理，对于不合理的地方有权返回校对人和设计人进行
整改，耽误工期进度由校对人和设计人负责。

辽宁北方建筑设计院责任有限公司-爱乐盟分公司
2012-3-3。

掌握施工图纸48种校对方法误差率至少降低一半工程造价失控往往是施工阶段的变更和签证造成的。

因此，在绘制施工图之前，应尽可能地进行校对和优化。

这样才能把差错率降到最低。

今天和大家分享48种施工图校对方法。

一、总体规划1。

是否标注了0.000处的绝对标高.工程造价失控往往是由于施工阶段的变更和签证造成的，因此在绘制施工图之前，应尽可能地进行校对和优化，只有这样才能将错误率降到最低。

今天和大家分享一下：施工图纸的48种校对方法。

一、总体规划1.0.000处的绝对标高有标注吗？2.是否标明了外轮廓的轴线和总尺寸。

3.是否标明楼层数。

4.是否标明与主干道和红线的关系。

5.道路和绿化是否布置。

6.经济技术指标是否列出：总用地面积、总建筑面积、停车位数(此项应写在办公楼组)、建筑密度、容积率、绿化率(要求35%~50%，但绿地面积不调整)？7.建筑周围设置环形消防车道，宽度为4m以上，拐角处倒角半径为12m。

8.线型：粗线(外侧)和细线代表建筑的轮廓。

如果有不同的局部楼层，用细线表示投影线，不要在屋顶局部突出的楼梯间画投影。

二、地板每层的房间不需要配备家具，但卫生间应该配备卫生洁具。

1.每层的网格是否一致？前一层的格数要和下一层的格数一致，因为柱子要上下对齐，每层的格数都要一样，除非顶层有柱形图。

2.楼层地面标高有标注吗？外走廊、玄关、卫生间、卫生间、开水间、消毒间等有水的楼层是否比对应楼层低0.01~0.03m？同时，投影线是在高程变化的门槛处画的吗？3.三维线是否等距(100~70mm)，字体和字高的标记是否一致？4.门窗是否编号，门是否根据洞口大小、开启方式、结构进行编号？5.柱皮和走道处的皮齐平吗？装修后，从走道看不到柱子，以保证走道的疏散宽度。

6.疏散门的开启方向是否朝着人流方向开启？当门的宽度超过1.2m时，是否按0.6~0.9m的宽度(尤其是大门处)分成扇？7.楼梯间有跑步方向标志吗？跑前半段，中半段，下半段，前两个。

图纸看错了,原因分析的文章从事建筑现场施工技术，做过那么多的工地，拿到手的图纸在实际施工时经常发现图纸看错了。

例如：建筑专业施工图和结构、设备专业施工图对不上，大样与建施主图对不上，建施与装饰图纸对不上等等，种种错误。

为什么？难道设计院都是这水平？难道设计院结构、设备工程师和建筑师没有沟通？难道图纸校审就只是个形式？因为业主单位其实不在意，图纸是不是有错。

业主单位首先在意的是设计周期越短越好，巴不得，1分钟前提完要求，下一分钟图纸就画好给他们了。

你和甲方说，我们图纸要校审，晚一个月交行不行，甲方肯定说不行。

其次业主单位在意的是价格，巴不得不要钱。

你和甲方说，我们图纸要增加质检成本，每平方增加10￥行不行，甲方肯定说不行。

再其次业主单位在意的是响应时间，要求7X24小时，甲方巴不得上厕所有个奇思妙想，然后提好裤子出来，设计院就等在门口改图。

你和甲方说，我们要专注设计，少开点会，少改下图行不行，甲方肯定说不行。

这些要求，设计院都满足了……你还想要啥！你找个月嫂都万把一个月。

在一定生产力条件下，对一些指标高要求，必然导致另外一些指标被牺牲掉。

所以设计院保证了尽量短的设计周期，尽量少的设计收费，尽量快的及时响应，自然被牺牲掉的只有设计质量。

所以甲方其实根本不在意设计质量，如果在意，就会付出代价，不愿意付出代价，就是不在意。

要评价设计质量和设计品质很难吗？一点都不难，难的是，一点代价都不想出，还要设计品质和质量，这就难了100万买个奔驰易如反掌，你要只有100￥买奔驰就难如登天了。

这个道理甲方肯定懂都买过多少奔驰了，要奔驰真卖100￥，甲方保证不要，嫌弃的要死。

但是你要说，设计费少10￥，甲方保证高兴的要死，所以结论就是甲方不在意设计质量和品质。

啥时候业主单位说，图纸要质量好，时间和钱设计院尽管提要求，那么图纸质量就可以上去了！从业主单位对设计服务因素的关注度排序上看，设计周期＞设计价格＞设计服务响应＞设计质量。

建筑方案校对与审核建筑方案的校对与审核是建筑设计过程中不可或缺的一环。

通过精确的校对和严格的审核可以发现并纠正设计方案中的错误和不合理之处，确保建筑方案的科学性、合理性和可行性。

首先，在进行建筑方案校对和审核时，应对方案进行全面的综合评估。

这包括对方案的功能性、美观性、实用性、节能性等各个方面进行综合考虑和评估，确保方案能够满足建筑的基本功能需求，并符合相关的设计规范和标准要求。

其次，需要对方案中的各个部分进行详细的分析和校验。

对于建筑的布局方案，需要考虑是否合理和灵活，是否能够满足建筑的使用功能和空间需求。

对于建筑的结构方案，需要检查结构的稳定性和安全性，是否能够承受荷载和抗震等外力作用。

对于建筑的给排水方案，需要检查管道的布置是否合理，是否能够满足建筑的用水需求和排水要求。

对于建筑的电气方案，需要检查电气设备的布置是否合理，线路负载是否平衡，电气设备是否满足相关的安全要求等。

对于建筑的外立面方案，需要检查外墙材料的选用是否合适，外墙的保温、防水等性能是否满足要求。

此外，还需要对建筑方案中的细节进行精确的计算和校对。

比如，对于建筑的施工图纸，需要检查图纸上的尺寸、比例、图例等是否准确无误。

对于建筑的水、电、气等管线布置图，需要检查管线的位置、连接方式、材料规格等是否符合要求。

对于建筑的结构计算，需要检查结构的承载能力、刚度等是否满足设计要求。

最后，建筑方案的校对和审核还需要考虑与相关利益方的沟通与合作。

建筑方案的校对和审核应该是一个多方参与的过程，包括设计师、建筑师、结构工程师、电气工程师、给排水工程师、施工人员等多个专业人员的共同参与和审核。

他们应该通过互相交流和讨论，共同发现和解决问题，确保建筑方案的整体性和协调性。

综上所述，建筑方案的校对与审核是一个关键的环节，通过对方案的全面评估、详细分析和精确计算，以及与相关利益方的沟通与合作，可以发现并纠正方案中的错误和不合理之处，从而确保建筑方案的科学性、合理性和可行性。
