建筑施工图出图之前严谨的图纸校对工作过程

施工图出图流程一、引言施工图是建筑工程中至关重要的一环，它为施工者提供了明确的建造指引，同时也为工程的质量、进度和成本提供了有效的控制手段。

了解和掌握施工图的出图流程，对于提高设计效率、优化设计方案以及协调各方资源都具有重要的意义。

二、施工图出图流程概述施工图出图流程一般包括以下步骤：设计准备、方案设计、施工图设计、校对审查和出图。

每个步骤都有其特定的工作内容和要求。

1、设计准备：这是出图的最初阶段，主要工作包括收集相关资料，如项目任务书、地质勘察报告、使用功能要求等，并对项目进行初步分析和评估。

2、方案设计：根据前期准备工作，提出包含建筑、结构、水、电、暖等多个专业的初步方案，并对其进行整体规划和布局。

3、施工图设计：在方案设计的基础上，各专业进行详细设计，包括建筑平面图、结构图、管线布置图等。

4、校对审查：在设计完成后，进行内部校对和审查，以确保设计的正确性和合理性。

5、出图：经过校对审查后，进行正式的图纸输出，包括蓝图、电子版等。

三、施工图出图过程中的关键点1、充分的前期准备工作：对项目的理解越深入，设计时就越能把握住重点，从而避免后期出现重大设计变更。

2、良好的沟通和协作：各专业之间的密切配合，能够确保施工图的完整性和一致性。

3、严格的校对审查制度：通过严格的校对和审查，能够确保施工图的准确性和安全性。

4、图纸的标准化和规范化：统一的图纸风格和规范，能够提高图纸的可读性和易用性。

四、结语施工图出图流程虽然复杂，但只要掌握了其中的关键点，就能够做到高效、准确地进行设计。

对于设计师来说，不仅要具备扎实的专业知识和技能，还需要有出色的团队协作能力、严谨的工作态度和高度的责任心。

只有这样，才能输出高质量的施工图，为建筑工程的质量和进度提供有力的保障。

施工图审图流程是指对施工图纸进行审查、评估、修改和批准的过程，以确保施工图纸符合相关法规和标准，具有可行性和经济性，同时保证施工质量和安全。

本文将详细介绍施工图审图流程的各个环节，包括准备工作、初步审查、详细审查和批准等。

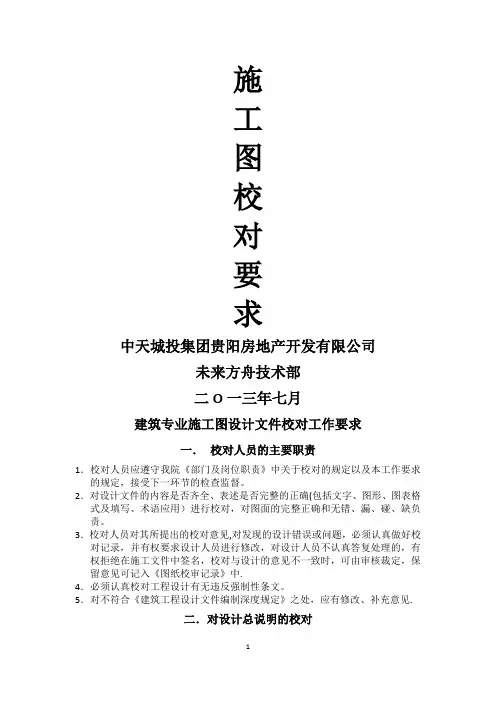

施工图校对要求中天城投集团贵阳房地产开发有限公司未来方舟技术部二O一三年七月建筑专业施工图设计文件校对工作要求一．校对人员的主要职责1．校对人员应遵守我院《部门及岗位职责》中关于校对的规定以及本工作要求的规定，接受下一环节的检查监督。

2．对设计文件的内容是否齐全、表述是否完整的正确(包括文字、图形、图表格式及填写、术语应用)进行校对，对图面的完整正确和无错、漏、碰、缺负责。

3．校对人员对其所提出的校对意见，对发现的设计错误或问题，必须认真做好校对记录，并有权要求设计人员进行修改，对设计人员不认真答复处理的，有权拒绝在施工文件中签名，校对与设计的意见不一致时，可由审核裁定，保留意见可记入《图纸校审记录》中。

4．必须认真校对工程设计有无违反强制性条文。

5．对不符合《建筑工程设计文件编制深度规定》之处，应有修改、补充意见。

二．对设计总说明的校对1．设计依据是否齐全正确，包括有关批文、规划部门等的批准手续、地形图及建筑红线等。

2．工程概况是否说明？其主要内容有：建筑使用性质、总建筑面积（其中地上、地下、商场、住宅等分别注明）层数（地上、地下）、总高度、±0.000的标高说明。

3．建筑类别、防火、抗震、人防的类别或等级说明是否正确？4．墙体材料说明、墙体厚度。

（注意：贵阳市、遵义市、六盘水市、安顺市等城市的工程不得使用粘土实心砖及实心页岩砖。

）5．各部分工程做法说明是否正确？选用标准图是否正确？包括：屋面、地楼面、地下层防水（防潮）、外墙装修、内墙及顶棚装修、各种栏杆、信报箱、厨卫排气（烟）道、晾晒设施、楼梯（含户内楼梯的安全及防火技术要求）、门窗说明（特别是对安全玻璃的选用）、油漆、室外工程等等。

大型工程宜有室内装修表，室外较复杂者，应有挡土墙、道路广场、排水沟等的做法说明。

每项均需逐条、逐字校对。

6．高层建筑中应交代管道井封堵要求。

7．应有建筑节能设计专项说明（或另列专篇），对建筑节能设计的内容是否齐全正确，包括建筑热工设计分区、各部位的节能材料与构造做法说明是否正确？建筑节能设计计算及采用的参数是否正确？选用标准图是否正确等，应逐项检查校对。

建筑工程审图要点及绘制建筑施工图的步骤和方法开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

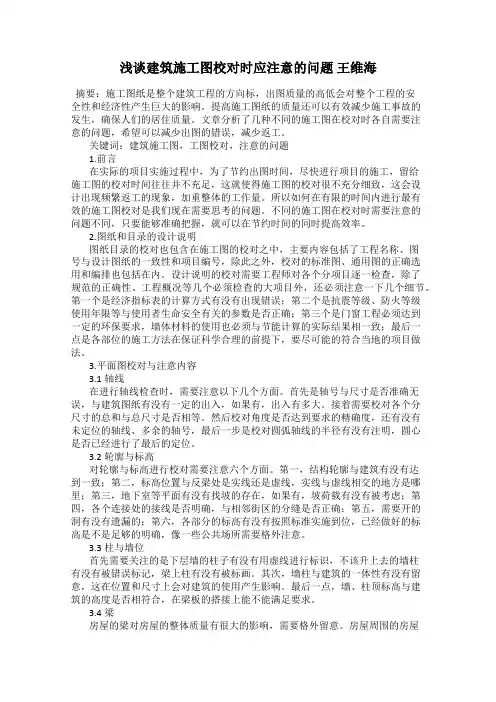

浅谈建筑施工图校对时应注意的问题王维海摘要：施工图纸是整个建筑工程的方向标，出图质量的高低会对整个工程的安全性和经济性产生巨大的影响。

提高施工图纸的质量还可以有效减少施工事故的发生，确保人们的居住质量。

文章分析了几种不同的施工图在校对时各自需要注意的问题，希望可以减少出图的错误，减少返工。

关键词：建筑施工图，工图校对，注意的问题1.前言在实际的项目实施过程中，为了节约出图时间，尽快进行项目的施工，留给施工图的校对时间往往并不充足，这就使得施工图的校对很不充分细致，这会设计出现频繁返工的现象，加重整体的工作量。

所以如何在有限的时间内进行最有效的施工图校对是我们现在需要思考的问题。

不同的施工图在校对时需要注意的问题不同，只要能够准确把握，就可以在节约时间的同时提高效率。

2.图纸和目录的设计说明图纸目录的校对也包含在施工图的校对之中，主要内容包括了工程名称、图号与设计图纸的一致性和项目编号，除此之外，校对的标准图、通用图的正确选用和编排也包括在内。

设计说明的校对需要工程师对各个分项目逐一检查，除了规范的正确性、工程概况等几个必须检查的大项目外，还必须注意一下几个细节。

第一个是经济指标表的计算方式有没有出现错误；第二个是抗震等级、防火等级使用年限等与使用者生命安全有关的参数是否正确；第三个是门窗工程必须达到一定的环保要求，墙体材料的使用也必须与节能计算的实际结果相一致；最后一点是各部位的施工方法在保证科学合理的前提下，要尽可能的符合当地的项目做法。

3.平面图校对与注意内容3.1轴线在进行轴线检查时，需要注意以下几个方面。

首先是轴号与尺寸是否准确无误，与建筑图纸有没有一定的出入，如果有，出入有多大。

接着需要校对各个分尺寸的总和与总尺寸是否相等。

然后校对角度是否达到要求的精确度，还有没有未定位的轴线、多余的轴号，最后一步是校对圆弧轴线的半径有没有注明，圆心是否已经进行了最后的定位。

3.2轮廓与标高对轮廓与标高进行校对需要注意六个方面。

监理工程师如何进行施工图设计校核施工图设计是一个关键的工作环节，它直接影响到工程项目的质量与安全。

作为监理工程师，负责对施工图设计进行校核是至关重要的。

在进行施工图设计校核时，监理工程师需要遵循一定的方法和步骤，确保设计的准确性和可行性。

首先，在进行施工图设计校核之前，监理工程师需要对相关设计文件进行全面而细致的阅读。

这样能够更好地了解工程项目的基本要求和相关标准，为后续的校核工作提供参考依据。

监理工程师应该了解工程项目的总体设计方案、施工组织设计、施工技术措施等内容，以便更好地进行校核。

其次，在校核施工图设计时，监理工程师需要对设计文件中的各项参数和数据进行逐一核对。

这包括构件尺寸、结构形式、材料规格等内容。

监理工程师应该对每一项设计参数进行仔细检查，确保其与项目要求和标准规范相符合。

如果发现设计中存在偏差或不合理之处，监理工程师需要及时与设计单位进行沟通和讨论，以便寻找解决方案。

在进行施工图设计校核时，监理工程师还需要对设计中的关键节点进行重点关注。

这些关键节点通常包括结构节点、施工连接和复杂装配等部分。

监理工程师应该仔细审查这些节点的设计方案，并对其强度和稳定性进行评估。

同时，监理工程师还需要与结构设计专家进行交流，确保设计的可行性和安全性。

此外，监理工程师在进行施工图设计校核时，应当注重注重施工工艺的合理性和施工的实际操作性。

监理工程师需要将施工图设计与实际建设工程相结合，评估设计方案在施工过程中的可操作性。

如果发现设计方案存在施工难度或冲突的问题，监理工程师应该及时提出建议，并与设计单位和施工单位一同进行研究和讨论，以确保工程项目的顺利进行。

最后，监理工程师在完成施工图设计校核后，应及时向建设单位提交校核报告。

这份报告需要明确指出设计文件中存在的问题和需要改进之处，并提出相应的建议。

监理工程师应与建设单位进行沟通，并要求设计单位对校核报告中的问题进行修正。

只有这样，才能保证工程项目的施工质量和进度得到有效控制。

建筑施工图出图之前严谨的图纸校对工作过程一、总平面图校对1、是否标注了0.000处的绝对标高。

2、是否表示了外轮廓的轴线及总尺寸。

3、是否表示了楼层数。

4、是否表示了与主要道路及红线的关系。

5、是否布置了道路及绿化。

6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%-50%，没做到要调整绿地面积）。

7、建筑周围设置环形消防车道，宽大于等于4米，转弯处倒角半径12米。

8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。

二、楼层平面图校对：（各层房间不需要布置家具，但卫生间要布置洁具）。

1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的,每层的柱网要一样，除非顶层有抽柱的情况。

2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽度。

6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。

中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。

一层平面图上是否有指北针表示房屋的朝向？9、房间名称标注文字是否是同一字体和字高？10、卫生间等有水房间的地面是否有地漏？地面坡向有表达吗？卫生间卫生设备是否满足使用人数的要求？分隔尺寸是否标注？11、公共建筑最小门洞宽为 1m，使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度，门也应分扇开启。

施工图校对要求中天城投集团贵阳房地产开发有限公司未来方舟技术部二O一三年七月建筑专业施工图设计文件校对工作要求一．校对人员的主要职责1．校对人员应遵守我院《部门及岗位职责》中关于校对的规定以及本工作要求的规定，接受下一环节的检查监督。

2．对设计文件的内容是否齐全、表述是否完整的正确(包括文字、图形、图表格式及填写、术语应用）进行校对，对图面的完整正确和无错、漏、碰、缺负责。

3．校对人员对其所提出的校对意见,对发现的设计错误或问题，必须认真做好校对记录，并有权要求设计人员进行修改，对设计人员不认真答复处理的，有权拒绝在施工文件中签名，校对与设计的意见不一致时，可由审核裁定，保留意见可记入《图纸校审记录》中.4．必须认真校对工程设计有无违反强制性条文。

5．对不符合《建筑工程设计文件编制深度规定》之处，应有修改、补充意见.二．对设计总说明的校对1．设计依据是否齐全正确，包括有关批文、规划部门等的批准手续、地形图及建筑红线等.2．工程概况是否说明？其主要内容有:建筑使用性质、总建筑面积（其中地上、地下、商场、住宅等分别注明) 层数（地上、地下）、总高度、±0.000的标高说明.3．建筑类别、防火、抗震、人防的类别或等级说明是否正确？4．墙体材料说明、墙体厚度。

（注意：贵阳市、遵义市、六盘水市、安顺市等城市的工程不得使用粘土实心砖及实心页岩砖。

）5．各部分工程做法说明是否正确？选用标准图是否正确?包括：屋面、地楼面、地下层防水（防潮）、外墙装修、内墙及顶棚装修、各种栏杆、信报箱、厨卫排气（烟)道、晾晒设施、楼梯（含户内楼梯的安全及防火技术要求）、门窗说明（特别是对安全玻璃的选用)、油漆、室外工程等等.大型工程宜有室内装修表，室外较复杂者,应有挡土墙、道路广场、排水沟等的做法说明.每项均需逐条、逐字校对。

6．高层建筑中应交代管道井封堵要求.7．应有建筑节能设计专项说明（或另列专篇），对建筑节能设计的内容是否齐全正确，包括建筑热工设计分区、各部位的节能材料与构造做法说明是否正确?建筑节能设计计算及采用的参数是否正确?选用标准图是否正确等,应逐项检查校对。

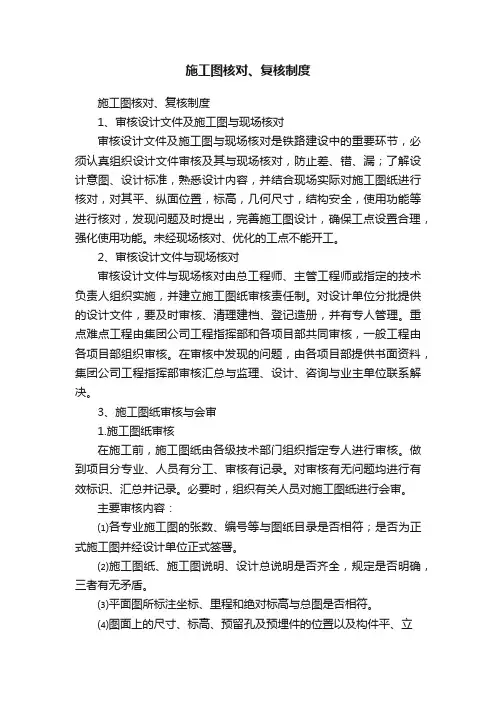

施工图核对、复核制度施工图核对、复核制度1、审核设计文件及施工图与现场核对审核设计文件及施工图与现场核对是铁路建设中的重要环节，必须认真组织设计文件审核及其与现场核对，防止差、错、漏；了解设计意图、设计标准，熟悉设计内容，并结合现场实际对施工图纸进行核对，对其平、纵面位置，标高，几何尺寸，结构安全，使用功能等进行核对，发现问题及时提出，完善施工图设计，确保工点设置合理，强化使用功能。

未经现场核对、优化的工点不能开工。

2、审核设计文件与现场核对审核设计文件与现场核对由总工程师、主管工程师或指定的技术负责人组织实施，并建立施工图纸审核责任制。

对设计单位分批提供的设计文件，要及时审核、清理建档、登记造册，并有专人管理。

重点难点工程由集团公司工程指挥部和各项目部共同审核，一般工程由各项目部组织审核。

在审核中发现的问题，由各项目部提供书面资料，集团公司工程指挥部审核汇总与监理、设计、咨询与业主单位联系解决。

3、施工图纸审核与会审1.施工图纸审核在施工前，施工图纸由各级技术部门组织指定专人进行审核。

做到项目分专业、人员有分工、审核有记录。

对审核有无问题均进行有效标识、汇总并记录。

必要时，组织有关人员对施工图纸进行会审。

主要审核内容：⑴各专业施工图的张数、编号等与图纸目录是否相符；是否为正式施工图并经设计单位正式签署。

⑵施工图纸、施工图说明、设计总说明是否齐全，规定是否明确，三者有无矛盾。

⑶平面图所标注坐标、里程和绝对标高与总图是否相符。

⑷图面上的尺寸、标高、预留孔及预埋件的位置以及构件平、立面配筋与剖面有无错误。

⑸各专业施工图的轴线、位置(坐标)、标高及交叉点是否矛盾，平面、大样图之间有无矛盾。

⑹图纸上构配件的编号、规格型号及数量与构配件一览表是否相符。

⑺设计资料是否符合现场地形、地质情况，设计要求的施工方法是否可行。

⑻线路平面位置和纵向坡度是否符合设计规范，构造物设计位置是否合理。

⑼分项工程数量是否遗漏，汇总数量有无错误，计算工程数量与图纸数量是否相符。

看懂建筑图纸的技巧一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。

2、再看施工组织，大概了解工程的具体施工情况。

3、看施工结构图和建筑图，两图结合看，整体了解工程概况。

4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。

5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。

梁、板等原位标高是否正确,卫生间板面是否标注详细，沉降缝处的结构处理是否合适,楼梯的做法是否详细,各种洞口的详细做法。

6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理,梁、柱等布置是否美观，位置、尺寸与结构图是否一致,各种洞口有无遗漏.7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗.＠表示钢筋间距Φ表示钢筋型号。

下面谈谈一些经验，与博友共享.1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名,校对人签名,并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合.“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法.3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁,宽240mm，高400mm,配4条直径16厘（16mm）螺纹的主钢筋,每间隔200mm 箍一个直径6厘的钢筋长方形环络。

（长方形环络长约340--350mm,宽约180mm-—190mm）.4、如在建筑设计图中：“c20砼小柱（240240)配4φ12箍］6＠200。

”其中，“］6@200”为不规范标注,应为“φ6＠200"。

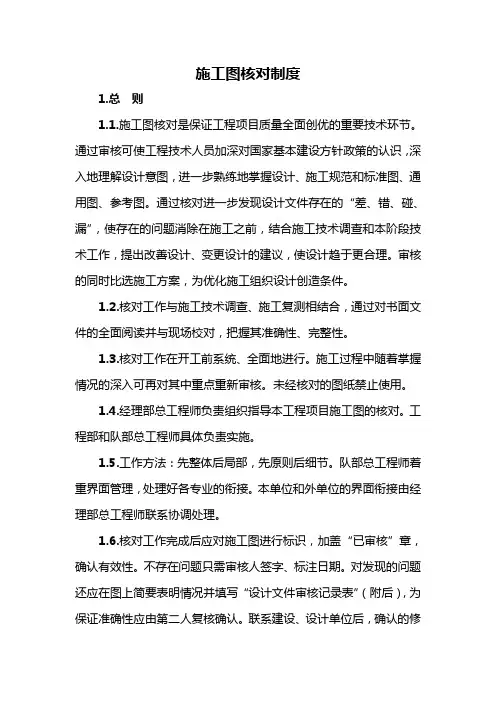

施工图核对制度1.总则1.1.施工图核对是保证工程项目质量全面创优的重要技术环节。

通过审核可使工程技术人员加深对国家基本建设方针政策的认识，深入地理解设计意图，进一步熟练地掌握设计、施工规范和标准图、通用图、参考图。

通过核对进一步发现设计文件存在的“差、错、碰、漏”，使存在的问题消除在施工之前，结合施工技术调查和本阶段技术工作，提出改善设计、变更设计的建议，使设计趋于更合理。

审核的同时比选施工方案，为优化施工组织设计创造条件。

1.2.核对工作与施工技术调查、施工复测相结合，通过对书面文件的全面阅读并与现场校对，把握其准确性、完整性。

1.3.核对工作在开工前系统、全面地进行。

施工过程中随着掌握情况的深入可再对其中重点重新审核。

未经核对的图纸禁止使用。

1.4.经理部总工程师负责组织指导本工程项目施工图的核对。

工程部和队部总工程师具体负责实施。

1.5.工作方法：先整体后局部，先原则后细节。

队部总工程师着重界面管理，处理好各专业的衔接。

本单位和外单位的界面衔接由经理部总工程师联系协调处理。

1.6.核对工作完成后应对施工图进行标识，加盖“已审核”章，确认有效性。

不存在问题只需审核人签字、标注日期。

对发现的问题还应在图上简要表明情况并填写“设计文件审核记录表”（附后），为保证准确性应由第二人复核确认。

联系建设、设计单位后，确认的修改一定要在原设计图上用红笔修改，加盖“订正”章作相应标识，如有新图代替，原图加盖“作废”章。

1.7.工程部、队部应建立设计文件审核台帐。

工程部定期（一般3个月）对施工图核对的内容和审核台帐进行检查、指导，并将检查结果纳入业务评比范畴之中。

1.8.施工图核对意见由工程部及时汇总，分类处理：一般性“差、错、碰、漏”问题函报设计单位，抄报建设单位、监理单位予以确认，凡影响建筑物质量和安全的问题未确认前暂时停工；需改变设计的建议按《设计变更制度》办理。

确认的修正意见，必须以文件形式转发各施工作业层据以施工。

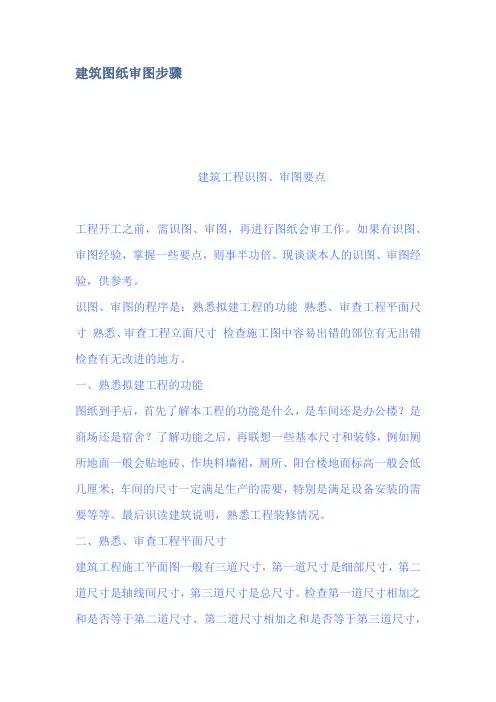

建筑图纸审图步骤建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

服务沟通职责外审和施工图纸会审施工图外审：施工图审查机构按照有关法律、法规，对施工图涉及公共利益、公众安全和工程建设强制性标准的内容进行的审查。

施工图纸会审：指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。

“小失误大后果”案例案例案例□一条变形缝没有表示案例□一个简单的镜像原图纸消防前室满足开启面积要求，调整后图纸窗开启减少不能满足要求案例□一个标高错误红色区域为初步设计时考虑商铺加建范围，结构均未预留加建面积2700㎡案例□一个标高错误绿色区域为甲方确认商铺加建必须砸掉重做地下室梁板范围面积约700㎡案例□一个标高错误此处地下室顶板梁板需砸掉重做高差1.6米 需砸掉梁板重做案例□一个标高错误此处地下室顶板梁板需砸掉重做高差1.6米 需砸掉梁板重做□一个标高错误需砸掉梁板重做案例此处地下室顶板厚300、350，需砸掉重做案例□一个小小的空调洞没留案例□少一条简单的排水沟案例□一条轴线错位了□少了一个门□一个门开反了□指北针方向错了职责重要的事情说三遍：校对很重要校对很重要校对很重要职责1、校对职责：公司质量管理手册5.4.1条，规定校对人对设计文件（图纸、说明书、计算书等）进行校对，对消除“错、漏、碰、缺”负全部验证责任；公司质量管理手册5.4.1条，设计人对设计的质量特性负设计责任，并进行自校，保证出手质量；审核人对设计的质量特性负主要验证责任；审定人对设计的功能性、安全性、经济性、可信性等质量特性中的重大原则问题负验证责任。

专业负责人对本专业整体设计质量负责；依据2、校对依据：□相关设计规范规范、图集□规划要点、方案批文、消防批文、人防征询单等各项政府批文□建设单位设计任务书□项目统一技术措施□制图规范：《建筑工程设计文件编制深度规定》2008年版（建设部编制） 《民用建筑工程建筑施工图设计深度图样》国标09J801 《建筑制图标准》GB/T50104-2010《房屋建筑制图统一标准》GB/T50001__2010依据依据目标4、校对目标：解决设计图纸中“错、漏、碰、缺”四个方面的问题（1）错——内容、规范、标高尺寸、计算等（2）漏——做法、材料、标高尺寸等（3）碰——专业配合、互提资料（4）缺——图纸深度内容4、校对内容：（1）核对是否符合设计依据；（2）核对数据：平面尺寸、垂直尺寸、标高、面积、洞口；（3）核对设计深度：做法材料尺寸是否交代齐全；（4）核对工种配合及管线综合：碰撞缺漏检查；（5）核对计算书：节能、疏散、各项指标等；要求5、公司对校对要求：公司质量管理手册5.4.2条，校审人员应按照《各专业施工图校审提纲》、 《各专业计算书的质量要求》 （建筑专业计算书包括面积计算书、消防疏散宽度计算书、节能计算书等）内容，认真实施验证，并填写“校审记录单”。

施工图出图的标准和处理流程详解下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!施工图出图的标准与处理流程详解施工图是建筑工程项目实施的重要依据，它详细描绘了建筑物的结构、设备、装饰等各个方面的设计，对工程的质量、进度和成本控制起着关键作用。

这几年校对图纸总结的——图纸校对一般步骤图纸校对一般步骤：1.检查是否满足设计任务的要求（例如：对比设计总图与会签协议图是否一致，主要包括协议图规定的重要尺寸及公差，形位公差，零部件数目，状态，工作参数，技术要求，特殊说明等）。

2.检查设计零部件结构工艺性是否满足本公司生产加工条件。

3.检查各零部件装配，配合问题，查看是否出现尺寸干涉，过小现象。

4.检查各零部件图纸尺寸标注是否完整，是否存在缺尺寸现象，尺寸标注的字体字号是否合理，尺寸标注放置位置是否合理，是否出现尺寸压线现象。

5.检查视图表达是否正确，完整（视图的线型，遮挡关系表达是否正确，是否多线，少线），视图关系是否正确合理（主，俯，左，剖视的放置位置，观察方向是否正确），向视图，剖视图，放大视图的标注标识，比例，剖面线是否正确（例如：细实线圈划放大区域；螺纹剖面线打到粗实线；同一零件各视图剖面线一致）。

6.检查尺寸公差，形位公差是否合理（公差标注的书写方式是否正确；标注字体字号大小是否合适；标注放置位置是否美观得体；标注是否出现压线现象）。

7.检查粗糙度标注，焊接标注（标注表达的意义是否正确合理；标注书写方式是否合理；字体字号是否合适，标注放置位置是否美观得体）。

8.检查装配图零部件指引线（是否顺时针方向标注，指引线与零部件是否一一对应，指引线布局是否合理，指引字体字号是否合适，指引圆点是否合适），对照指引内容查看明细栏内容是否正确（主要包括：序号，编号，名称，材质，数量，备注等）。

9.检查标题栏，明细栏，图纸左上方倒标内容是否正确（主要包括：名称，编号，公司名称，倒标编号，材料，比例，重量，页数等），字体字号是否合适。

10.检查技术要求，技术参数，拧紧力矩标注（内容是否正确合理，字体字号是否合适）。

建筑图纸审图、识图、步骤与方法及要点工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
