水泥胶砂流动度试模校准方法1.实验设备准备- 流动度试模：通常为直径10 cm，高度20 cm的圆柱形模具。
-振动台：用于在测试过程中提供必要的振动。
-秤：用于测量水泥胶砂的质量。
2.校准流程-步骤1：准备水泥胶砂将所需的水泥和砂子按照一定比例混合，加入适量的混合水并搅拌均匀，制备出一定质量的水泥胶砂。
-步骤2：制备流动度试模将准备好的水泥胶砂倒入流动度试模中，用手或者工具将其压实，使其填满模具。
-步骤3：震动试模将填充好水泥胶砂的流动度试模放置在振动台上，打开振动台进行振动，持续一定时间（通常为2分钟）。
振动的目的是移除水泥胶砂中的空气泡和提高其流动性。
-步骤4：制备试模顶面平整在震动结束后，使用板材或铁板将试模顶面刮平，以确保试模上端平整，并且与顶端齐平。
-步骤5：测量流动度使用丈量尺等工具，测量试模中水泥胶砂的下降高度。
通常情况下，流动度试模的下降高度与水泥胶砂的流动性相关，下降高度越大表示流动性越好。
-步骤6：校准结果记录将测得的流动度数值记录下来，作为校准结果。
重复以上步骤，至少进行3次校准实验，计算平均值作为最终的校准结果。
3.维护与检查-定期检查振动台的状况，确保其正常运行并提供适当的振动。
-定期检查流动度试模的状况，确保其形状和尺寸符合标准，并且无裂缝和破损。
-定期校准秤的准确性，确保测量水泥胶砂质量的准确性。
通过以上校准方法，可以准确地确定水泥胶砂的流动性，提供了可靠的参考数据，并在工程施工中指导水泥胶砂的使用。
同时，为了保证校准结果的准确性，实验设备的维护和检查也是非常重要的。
附录C04.02-03水泥胶砂流动度试模校准方法1适用范围本方法适用于水泥胶砂流动度试模的校准。
2 技术要求2.1 试模和捣棒由金属材料制成，试模内外表面应清洁光滑、无锈蚀、无凹凸部分。
2.2 试模上口内径70mm±0.5mm，下口内径100mm±0.5mm，高60mm±0.5mm，下口外径120 mm，模壁厚大于5 mm。
2.3捣棒直径20mm±0.5mm，长度200 mm。
3 校准项目3.1 外观检查。
3.2 试模上、下口内径，高度，下口外径，模壁厚度。
3.3捣棒直径、长度。
4 校准环境及校准器具4.1 校准环境：在20℃±10℃的室内进行，校准现场清洁、无腐蚀性气体。
4.2 校准器具：游标卡尺:量程范围0～200mm，分度值0.02mm。
5 校准方法5.1 外观检查：按照本方法第2.1条对外观进行检查。
5.2 试模上、下口内径校准：用游标卡尺沿圆周相互垂直的方向取2个点测量，以2个测值的平均值为测量值。
5.3 试模高度校准：用游标卡尺任意选取2个对应点测量，以2个测值的平均值为测量值。
5.4 试模下口外径校准：用游标卡尺沿圆周相互垂直的方向取2个点测量，以2个测值的平均值为测量值。
5.5 试模模壁厚度校准：用游标卡尺任意选取2个对应点测量，以2个测值的平均值为测量值。
5.6 捣棒直径校准：用游标卡尺沿底部圆周均匀取2个点测量，以2个测值的平均值为测量值。
5.7捣棒长度校准：用游标卡尺沿相互垂直的方向测量2次，以2个测值的平均值为测量值。
6 校准周期校准周期一般不超过12个月。
7 校验结果处理7.1 填写校准记录表（表C04.02-03），提交校核确认。
8校准记录表8.1 表C04.02-03：水泥胶砂流动度试模校准记录表。
水泥胶砂流动度试模校准记录表（表C04.02-03）送校部门或项目：使用编号：。

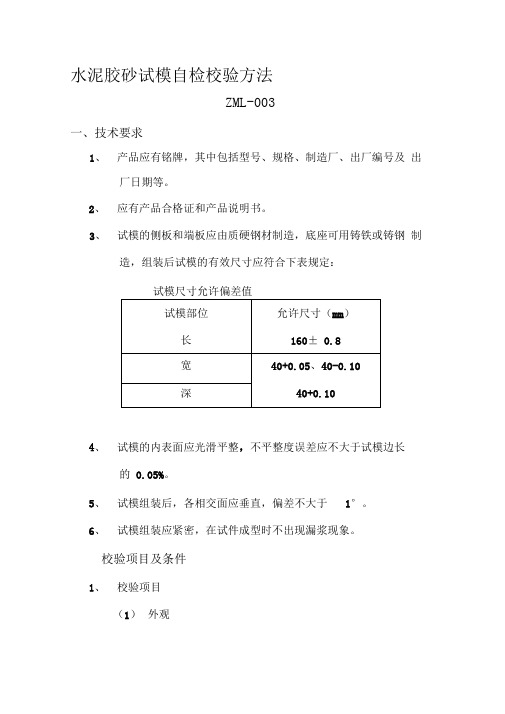

水泥胶砂试模自检校验方法ZML-003一、技术要求1、产品应有铭牌，其中包括型号、规格、制造厂、出厂编号及出厂日期等。
2、应有产品合格证和产品说明书。
3、试模的侧板和端板应由质硬钢材制造，底座可用铸铁或铸钢制造，组装后试模的有效尺寸应符合下表规定：试模尺寸允许偏差值4、试模的内表面应光滑平整，不平整度误差应不大于试模边长的0.05%。
5、试模组装后，各相交面应垂直，偏差不大于1°。
6、试模组装应紧密，在试件成型时不出现漏浆现象。
校验项目及条件1、校验项目（1）外观（2）试模尺寸(3)试模内表面平整度(4)试模垂直度(5)试模漏浆检查2、校验用器具(1)游标卡尺：量程300mm,分度值0.02mm。
(2)钢直尺：量程300mm，分度值1.0mm。
(3)塞尺：厚度0.2~2mm。
(4)万能角度尺：量程360 °，分度值5‘。
三、校验方法1、按技术要求对试模的外观和资料进行检查。
2、用游标卡尺对试模的有效尺寸进行测量。
3、用钢直尺和塞尺对试模内表面、端板和底座进行平整度测量。
4、用万能角度尺对组装后的试模进行垂直度测量。
5、将装满水泥胶砂的试模按水泥胶砂强度检验方法的操作步骤在振动台上振动30s，检查是否有漏浆现象。
四、校验结果处理全部项目均符合技术要求为合格。
五、校验周期、记录与证书校验周期为12个月，。
校验记录格式见下表，校验证书格式见附录I水泥胶砂试模校验记录ZMJ-003送检单位_______________________ 仪器编号 ______________ 校验号______________校验员__________________ 核验员____________________________________ 校验日期:。
实验室仪器自校规程及记录2016年华庄建材砂浆、混凝土三联试模的校验方法1、概述此类试模是用以制作水泥砂浆、水泥混凝土试件，以便测定其抗压、抗折强度的专用试模。
2、技术要求试模为塑料一体试模，底部有气孔。
试模内部尺寸允许偏差：棱边长度不超过1mm，直角不超过°。
3、校验条件校验用的计量器具分度值为的游标卡尺。
分度值为的钢板尺。
校验用的计量器具经计量检定合格，并在检定周期内。
该仪器应在15~30℃的室温下校验，环境清洁，无腐蚀性气味。
4、校验项目和校验方法用游标卡尺（钢板尺）测量试模的棱边长（内部尺寸），取两次平均值的偏差应在±1mm 范围内。
用直度尺测量直角的偏差范围应在±°范围内。
5、校验结果处理和校验周期经校验，满足—条技术要求的仪器为合格，发给校验合格证书，任何一条技术要求不合格者，均为校验不合格，发给校验结果通知书。
校验周期为一年。
可根据维修情况提前校验。

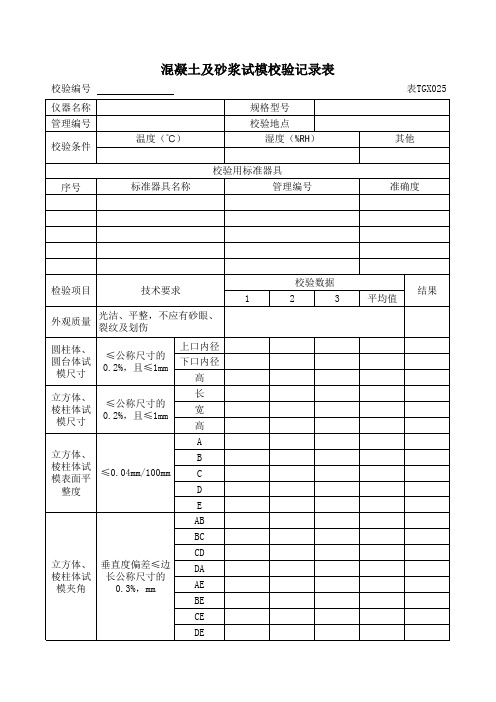

混凝土三联试模校验记录自校单位品种规格仪器编号砂浆三联试模校验记录自校单位品种规格仪器编号水泥胶砂试模校验方法本方法适用于新购和使用中以及修理后的水泥胶砂试模的校验。
1、技术要求产品应有铭牌，其中包括型号、规格、制造厂、出厂编号及出厂日期等。
应有产品合格证和产品说明书。
试模的侧板和端板的有效尺寸应符合下表规定：试模尺寸允许偏差表试模的内表面应光滑平整，不平整度误差应不大于试模边长的%。
试模组装后，各相交平面应垂直，偏差不大于1°。
试模组装应紧密，在试件成型时不应出现漏浆现象。
2、校验项目和项目条件校验项目外观。
试模尺寸。
试模内表面平整度。
试模垂直度。
试模漏浆检查。
校验用器具游标卡尺：量程300mm，分度值。
钢直尺：量程300mm，分度值。
塞尺：厚度~2mm。
万能角度尺：量程360°，分度值5′。
3、校验方法按技术要求和条对试模的外观和资料进行检查。
用游标卡尺对试模的有效尺寸进行量测。
