光缆光纤工程常用工具使用方法指南2018年随着电信、物联网、5G技术等快速发展，光通信行业中光缆施工和维护的工作逐渐增加，促使各种光纤工具的需求量上升，市面上常见的光纤工具有光纤剥线钳、光缆剥皮器、光缆切割剪等，种类繁多，各种工具的用途也各不相同，您真的熟悉它们吗？了解什么时候用什么样的光纤工具吗？光纤工具之光纤剥线钳光纤剥线钳是一种用来剥离紧包光纤的光纤工具，一般用于熔接光纤时将紧包光纤剥离开。
现如今市面上有三种常见的光纤剥线钳：第一种是FTTH光缆剥线钳，第二种是三孔光纤剥线钳，第三种是CFS-2光纤剥线钳；FTTH光缆剥线钳顾名思义是专用于FTTH光纤到户的光纤剥线钳，其体积小、重量轻、操作简单、切口平整、携带便捷；三孔光纤剥线钳采用了三孔分段式剥线设计，无需调校即可使用，并且可在保证不伤及光纤的情况下快速准确的剥离2-3mm、900μm到250μm和250μm到125μm的光纤；CFS-2光纤剥线钳用于剥离125μm光纤的250μm涂覆层，同时第二个孔可剥离尾纤外护层。
光纤工具之光缆切割剪光缆切割剪是一种用来剪切光缆中芳纶丝的光纤工具，其刀刃采用高碳钢材料，锋利坚韧，可轻松剪切光缆中的芳纶丝，一般用于光缆熔接工作中，与光纤剥线钳或光纤剥线器搭配使用，那么如何使用光缆切割剪剪切芳纶丝呢？只需三步骤：首先，使用光纤剥线钳剥开光纤外护皮；然后将剥离的光纤外护皮取下；最后使用光缆切割剪将裸露在外的芳纶丝剪切下即可。
光纤工具之光缆剥皮器光缆剥皮器是一种可纵向切割和环绕切割直径大于等于25mm圆缆绝缘层的光纤工具，由于光缆剥皮器可完整剥离各种绝缘层（例如电缆外护套、光缆松套管等），且其切割深度可调节，切割深度最高达5mm，一般可用于通信电缆、低压电缆（PVC绝缘层）、中压电缆（PVC绝缘层）或光缆等其他圆形光缆的绝缘层切割。
具体的切割方式如下：操作人员一只手握住电缆，同时用大拇指按压住光缆剥皮器，另一只手握住光缆剥皮器手柄，以拇指为导向向任意方向进行切割即可。
8种综合布线施工中所使用到的工具文章标题：深度探析8种综合布线施工中所使用到的工具导语：综合布线施工是建立稳定可靠、高效快速的网络基础设施的重要环节。
在这一过程中，使用合适的工具不仅可以提高施工效率，还能保证工程质量。
本文将从深度和广度两个方面，全面评估并探讨综合布线施工中所使用到的8种常见工具。
1. 网线剥皮器网线剥皮器作为综合布线施工的基础工具之一，其用途是剥去网线外皮，以将线芯暴露出来。
在使用过程中，注意选择适宜的剥皮范围，避免损坏线芯。
2. 钳工剪刀钳工剪刀是常用的剪线工具，适用于快速剪断细线缆。
其刀刃锋利，并具备防滑柄设计，方便使用。
3. 测距仪在综合布线施工中，测距仪用于测量线缆的长度和距离。
准确的测距结果可以有效地帮助施工人员规划线缆布置路径。
4. 圆孔钻和配套工具圆孔钻是用于打孔的重要工具。
其可根据不同需要选择不同规格的钻头，便于施工人员在墙壁、天花板等不同位置打孔布线。
5. 测试仪器综合布线施工后，测试仪器用于检测布线质量。
常见的测试仪器包括信号测试仪、时域反射仪等。
通过对信号传输和反射的检测，可以准确评估布线质量。
6. 首端工具综合布线施工中的首端工具用于连接网线与设备端口。
常见的首端工具有插头压接钳、插头、连接器等。
在选择使用时，要注意与网线规格的匹配，以保证连接质量。
7. 模块化插座模块化插座是综合布线中的重要组成部分。
它具有灵活、模块化的特点，可根据需求安装不同功能的插座，实现多种设备的连接。
8. 电缆固定器在综合布线过程中，电缆固定器用于固定和整理线缆。
它能够有效防止线缆在布线过程中松动或交织，提高布线的整齐程度。
总结与回顾：综合布线施工中所使用到的8种工具是网线剥皮器、钳工剪刀、测距仪、圆孔钻和配套工具、测试仪器、首端工具、模块化插座和电缆固定器。
这些工具在布线施工的不同环节起到不可或缺的作用。
用户可以根据具体需求选择和使用这些工具，以确保施工的高质量和高效率。
个人观点和理解：在综合布线施工中，合适的工具选择和使用对于工程的成功实施起到至关重要的作用。
光缆光纤工程常用工具使用方法指南11.142018年随着电信、物联网、5G技术等快速发展，光通信行业中光缆施工和维护的工作逐渐增加，促使各种光纤工具的需求量上升，市面上常见的光纤工具有光纤剥线钳、光缆剥皮器、光缆切割剪等，种类繁多，各种工具的用途也各不相同，您真的熟悉它们吗？了解什么时候用什么样的光纤工具吗？光纤工具之光纤剥线钳光纤剥线钳是一种用来剥离紧包光纤的光纤工具，一般用于熔接光纤时将紧包光纤剥离开。
现如今市面上有三种常见的光纤剥线钳：第一种是FTTH 光缆剥线钳，第二种是三孔光纤剥线钳，第三种是CFS-2光纤剥线钳；FTTH光缆剥线钳顾名思义是专用于FTTH 光纤到户的光纤剥线钳，其体积小、重量轻、操作简单、切口平整、携带便捷；三孔光纤剥线钳采用了三孔分段式剥线设计，无需调校即可使用，并且可在保证不伤及光纤的情况下快速准确的剥离2-3mm、900μm到250μm和250μm到125μm的光纤；CFS-2光纤剥线钳用于剥离125μm光纤的250μm涂覆层，同时第二个孔可剥离尾纤外护层。
光纤工具之光缆切割剪光缆切割剪是一种用来剪切光缆中芳纶丝的光纤工具，其刀刃采用高碳钢材料，锋利坚韧，可轻松剪切光缆中的芳纶丝，一般用于光缆熔接工作中，与光纤剥线钳或光纤剥线器搭配使用，那么如何使用光缆切割剪剪切芳纶丝呢？只需三步骤：首先，使用光纤剥线钳剥开光纤外护皮；然后将剥离的光纤外护皮取下；最后使用光缆切割剪将裸露在外的芳纶丝剪切下即可。
光纤工具之光缆剥皮器光缆剥皮器是一种可纵向切割和环绕切割直径大于等于25mm圆缆绝缘层的光纤工具，由于光缆剥皮器可完整剥离各种绝缘层（例如电缆外护套、光缆松套管等），且其切割深度可调节，切割深度最高达5mm，一般可用于通信电缆、低压电缆（PVC绝缘层）、中压电缆（PVC绝缘层）或光缆等其他圆形光缆的绝缘层切割。
具体的切割方式如下：操作人员一只手握住电缆，同时用大拇指按压住光缆剥皮器，另一只手握住光缆剥皮器手柄，以拇指为导向向任意方向进行切割即可。

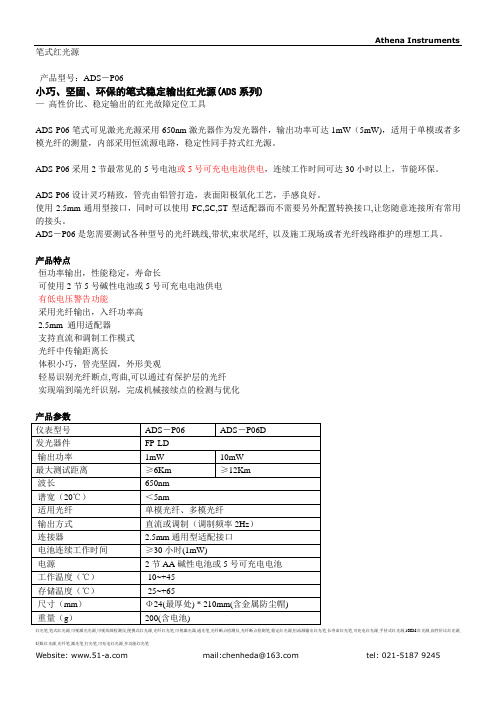

Athena Instruments 笔式红光源产品型号：ADS－P06小巧、坚固、环保的笔式稳定输出红光源(ADS系列)—高性价比、稳定输出的红光故障定位工具ADS-P06笔式可见激光光源采用650nm激光器作为发光器件，输出功率可达1mW（5mW)，适用于单模或者多模光纤的测量，内部采用恒流源电路，稳定性同手持式红光源。
ADS-P06采用2节最常见的5号电池或5号可充电电池供电，连续工作时间可达30小时以上，节能环保。
ADS-P06设计灵巧精致，管壳由铝管打造，表面阳极氧化工艺，手感良好。
使用2.5mm通用型接口，同时可以使用FC,SC,ST型适配器而不需要另外配置转换接口,让您随意连接所有常用的接头。
ADS－P06是您需要测试各种型号的光纤跳线,带状,束状尾纤, 以及施工现场或者光纤线路维护的理想工具。
产品特点-恒功率输出，性能稳定，寿命长-可使用2节5号碱性电池或5号可充电电池供电-有低电压警告功能-采用光纤输出，入纤功率高-2.5mm 通用适配器-支持直流和调制工作模式-光纤中传输距离长-体积小巧，管壳坚固，外形美观-轻易识别光纤断点,弯曲,可以通过有保护层的光纤-实现端到端光纤识别，完成机械接续点的检测与优化产品参数红光笔,笔式红光源,可视激光光源,可视故障检测仪,便携式红光源,光纤红光笔,可视激光器,通光笔,光纤断点检测仪,光纤断点检测笔,稳定红光源,恒流源输出红光笔,长寿命红光笔,可充电红光源,手持式红光源,10KM红光源,高性价比红光源,眨眼红光源,光纤笔,激光笔,打光笔,可充电红光源,多功能红光笔Website: mail:chenheda@ tel: 021-5187 9245。

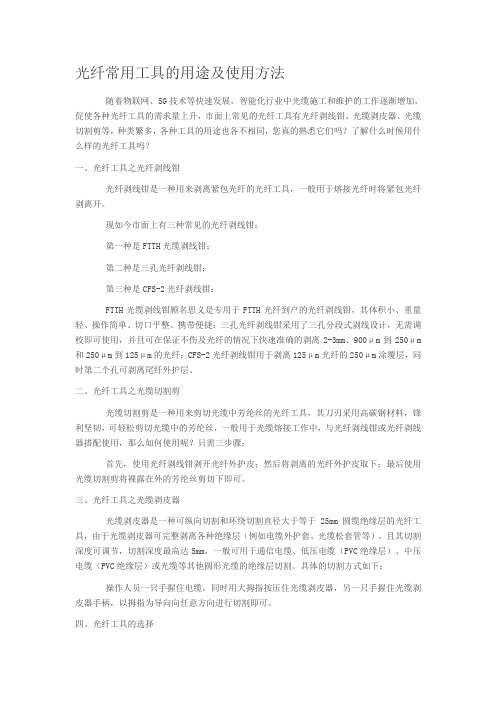

光纤常用工具的用途及使用方法随着物联网、5G技术等快速发展，智能化行业中光缆施工和维护的工作逐渐增加，促使各种光纤工具的需求量上升，市面上常见的光纤工具有光纤剥线钳、光缆剥皮器、光缆切割剪等，种类繁多，各种工具的用途也各不相同，您真的熟悉它们吗？了解什么时候用什么样的光纤工具吗？一、光纤工具之光纤剥线钳光纤剥线钳是一种用来剥离紧包光纤的光纤工具，一般用于熔接光纤时将紧包光纤剥离开。
现如今市面上有三种常见的光纤剥线钳：第一种是FTTH光缆剥线钳；第二种是三孔光纤剥线钳；第三种是CFS-2光纤剥线钳；FTTH光缆剥线钳顾名思义是专用于FTTH光纤到户的光纤剥线钳，其体积小、重量轻、操作简单、切口平整、携带便捷；三孔光纤剥线钳采用了三孔分段式剥线设计，无需调校即可使用，并且可在保证不伤及光纤的情况下快速准确的剥离2-3mm、900μm到250μm 和250μm到125μm的光纤；CFS-2光纤剥线钳用于剥离125μm光纤的250μm涂覆层，同时第二个孔可剥离尾纤外护层。
二、光纤工具之光缆切割剪光缆切割剪是一种用来剪切光缆中芳纶丝的光纤工具，其刀刃采用高碳钢材料，锋利坚韧，可轻松剪切光缆中的芳纶丝，一般用于光缆熔接工作中，与光纤剥线钳或光纤剥线器搭配使用，那么如何使用呢？只需三步骤：首先，使用光纤剥线钳剥开光纤外护皮；然后将剥离的光纤外护皮取下；最后使用光缆切割剪将裸露在外的芳纶丝剪切下即可。
三、光纤工具之光缆剥皮器光缆剥皮器是一种可纵向切割和环绕切割直径大于等于25mm圆缆绝缘层的光纤工具，由于光缆剥皮器可完整剥离各种绝缘层（例如电缆外护套、光缆松套管等），且其切割深度可调节，切割深度最高达5mm，一般可用于通信电缆、低压电缆（PVC绝缘层）、中压电缆（PVC绝缘层）或光缆等其他圆形光缆的绝缘层切割。
具体的切割方式如下：操作人员一只手握住电缆，同时用大拇指按压住光缆剥皮器，另一只手握住光缆剥皮器手柄，以拇指为导向向任意方向进行切割即可。
弱电工程光纤传输施工三大工具介绍前言：在智能化弱电工程施工中，光纤传输经常碰到，那么你知道在光纤传输施工中常用的弱电工具有哪些吗？今天就来学一下光纤传输施工中常见的工具正文：一、剥线工具1、光纤剥线钳是一种用来剥离紧包光纤的光纤工具，一般用于熔接光纤时将紧包光纤剥离开。
现如今市面上有三种常见的光纤剥线钳：第一种是F T T H光缆剥线钳；第二种是三孔光纤剥线钳；第三种是C F S-2光纤剥线钳；F T T H光缆剥线钳顾名思义是专用于F T T H光纤到户的光纤剥线钳，其体积小、重量轻、操作简单、切口平整、携带便捷；三孔光纤剥线钳采用了三孔分段式剥线设计，无需调校即可使用，并且可在保证不伤及光纤的情况下快速准确的剥离2-3m m、900μm到250μm和250μm到125μm的光纤；操作人员一只手握住电缆，同时用大拇指按压住光缆剥皮器，另一只手握住光缆剥皮器手柄，以拇指为导向向任意方向进行切割即可。
根据上述对光纤剥线钳、光缆切割剪、光缆剥皮器三种光纤工具的详细介绍，相信您应该很清什么时候用什么光纤工具进行操作：1．在光纤熔接时选择光纤剥线钳将其紧包光纤剥离；2．在光纤熔接时选择光缆切割剪将光缆中的芳纶丝剪掉；3．在室外光缆割接和电缆切割时选择光缆剥皮器将其中心松套管、P E/P V C外护套等绝缘层剥离开。
网线工具是找出网络故障点、解决网线故障等网络管理的必备工具，那网络管理员一般需要自备哪些应手的硬件工具呢？接下来，本文将主要为大家介绍网线管理常用工具：剥线刀、打线刀、网络线缆测试仪、电缆测试仪/查线仪与地下线缆探测器。
4、什么是可调剥线刀与便携式小剥线刀可调剥线刀，外形小巧精美，刀片切线深度可调，方便剥离不同规格的线缆，如扁平线、细圆线和网线等，自带安全锁扣，且收纳方便安全，是用于切线和剥线的专业工具。
便携式小剥线刀是一种在准备安装插头或梯形插座的过程中，拆除网络线缆、电话线或U T P/S T P 双绞线等周围的保护外套的工具。
光功率计1、在这测试光纤之前将光功率计的波长设置为1310nm(根据光路来选择，其他暂时不需用到)。
2、在新站上布放尾纤，一般是在光缆的1和2芯(蓝色和橙色标记好1和2 没有多种记号笔的必须在光纤上注明1和2也可以用标签纸裁成小块在标签上贴好好注明1和2)。
总之，自己必须注明一个光纤的头尾，让自己和其他人能够找到这根光纤的头和尾及能够明白这根光纤是1还是23、到新站的上端站(传输来源)加板并布放与新站想对应的光缆的1和2芯(蓝色和橙色)。
查看光接收指示灯是否熄灭，熄灭表示接收到新站发过来的信号，否则是两光纤插反或光纤不通!4、用光功率计测试新站发射过来的光信号强度。
一般正常值在-8到-28之间，在-28时光就很若了不过也能做数据!如果测试处理的值不在正常值范围，要使用设备自带的衰减器(每个增加-5DB)，将衰减器插到设备板卡的光接受方口上!5、到新站上测试上端站发射过来的光信号是否在正常值范围，保证其在-8到-28之间并确保指示灯熄灭!一般在-20以上，-20即会报警。
—20以上网管才会帮忙开站。
6、通知光路网管核实光路通畅，并做光路数据!红光笔1确保红光笔尾部一拧紧，电池电量充足。
2手持红光笔平直指向前方（勿直射人眼，对人眼有伤害），3将开关往上推，依次是闪亮、长亮，选择长亮。
4用两头大方的光纤作为红光笔的连接纤。
将光纤的两头分别插入熔纤盘一起红光笔放光端5让同事去另一个基站或者光交箱寻找有红光的槽位即可完成对光。
6传输理论距离是10公里，最佳效果值是6公里以内。
7用于找到可用传输端口，再用固定光源和光功率计测试端口情况。
光源1．长按on/off即可开机或者关机2．默认的设置即可使用，默认设置为1310nm SINGLE CW 如果改变请按下面方法调试3.入符号使用来调节波长的，按此按钮将波长调节至1310nm4.TWIN 按此符号，调节至SINGLE5.CW/HZ 按此符号270HZ 1KHZ 2KHZ 和CW选项将屏幕中的频率（HZ）区域跳成空格，即为默认。
FTTH ODN主要器材外形尺寸（mm）型号高×宽×深型号外形尺寸（mm）高×宽×深GPX41-TC-202000×600×300室内无跳接ODF----主要完成馈线光缆和配线光缆的固定和交接分配。
双面576芯(带分光器安装模块)单面144芯(带分光器安装模块)光缆交接箱室外无跳接光缆交接箱无跳接光分跳纤框PZ-13G 无跳接式光分跳纤框¾适用于室内无跳接光交箱；¾通过调节安装耳，可装入任意19”机柜内；¾采用插片式光分路器，无裸露尾纤，安全方便；¾可装12个1：4（或1：8）光分路器插片,6个1：16光分路器插片,或者2个1：32光分路器插片,1个1：64插片；¾尺寸：485×270×66 mmPZ-15G 无跳接式光分跳纤框¾适用于室外无跳接式光交箱；¾采用插片式光分路器，无裸露尾纤，安全可靠,可选LC，SC，FC适配器；¾可装8个1：4或1：8光分路器插8片，4个1：16光分路器插片，或者2个1：32光分路器插片；¾尺寸：375×250×110 mm；光分路器模块（PLC）主要特点¾通常有：1：2、1：4、1：8、1：16 、1：32、1：64、2：4、2：8、2：16、2：32、2：64；¾光功率均匀分配；¾全波长1250～1650m 范围；¾芯片小体积（一般为方型柱体）；¾封装尺寸有多种选择（PLC）LET-XS系列SC 光分路器插片适用于系列楼道分光分纤盒及室内外无跳接光交箱内。
LET-XS系列LC 光分路器插片适用于室内外无跳接光交箱内。
（PLC）FTTH专用壁挂式二槽(四槽) 楼道分光分纤盒GPX-H-16 A型¾挂墙安装；¾最大容量：16芯；¾下层光缆固定，熔接；上层皮线布放；¾灵活调节端口数量，可装2个1：4，1：8 光分路器，或者1个1：16光分路器；¾下层适配器供跳纤停泊，实现无跳接；¾标准熔接24芯，可容纳4根光缆进入；GPX-H-32 B型¾挂墙安装；¾最大容量：32芯；¾下层光缆固定，熔接；上层皮线布放；¾可装4个1：4，1：8 光分路器，或者2个1：16光分路器，或者1个1：32光分路器；¾下层适配器供跳纤停泊，实现无跳接；壁嵌式二槽(四槽) 楼道分光分纤盒GPX-H-16 C型¾安装在原有的楼道电话箱内；¾最大容量：16芯；¾下层光缆固定，熔接；上层皮线布放；¾灵活调节端口数量，可装2个1：4，1：8 光分路器，或者1个1：16光分路器；¾下层适配器供跳纤停泊，实现无跳接；¾标准熔接24芯，可容纳4根光缆进入；GPX-H-32 D型¾安装在原有的楼道电话箱内；¾最大容量：32芯；¾下层光缆固定，熔接；上层皮线布放；¾可装4个1：4，1：8 光分路器，或者2个1：16光分路器，或者1个1：32光分路器；¾下层适配器供跳纤停泊，实现无跳接；户外型分光分纤盒GPX-H-16 G型¾户外使用,SMC箱体；¾最大容量：16芯；¾下层光缆固定，熔接；上层皮线布放；¾灵活调节端口数量，可装2个1：4，1：8 光分路器，或者1个1：16光分路器；¾下层适配器供跳纤停泊，实现无跳接；¾标准熔接12芯，可容纳4根光缆进入；GPX-H-32 H 型¾最大容量：32芯；¾下层光缆固定，熔接；上层皮线布放；¾可装4个1：4，1：8 光分路器，或者2个1：16光分路器，或者1个1：32光分路器；¾下层适配器供跳纤停泊，实现无跳接；¾标准熔接12芯，可容纳6根光缆进入；¾SMC箱体户外型分光分纤盒现场安装实景GFX-XD 系列壁挂式光分路器配线箱（ODB）全封闭机箱，表面静电喷涂，外形美观；熔接配线分体式设计；室内挂墙安装；标识清楚，每芯光纤的接续与分配都有明确的标示；光缆、尾纤、跳纤的进出线各自独立，互不干扰；GP21-X09-5601光缆接头盒直通缆引入口单口根蝶形皮缆缆或1~2根剪缆此接头盒可满足1至2根Φ10~17.5mm光缆引入密封，最大可安装盒式光分安装微型光分GP21-X09-8201 光缆接头盒¾采用高质量二氧化锆陶瓷插芯；¾光纤外径可选择Φ0.9mm, Φ2.0mm, Φ3.0mm；¾有FC，SC，LC，MTRJ，MU等型号可供选择；¾用于熔配一体式托盘的12芯束状尾纤及12芯带状尾纤。
折损。
（８）蝶形引入光缆采用墙面开孔方式入户的，开孔标准为自用户室内往用户室外进行开孔，开孔方向是向下倾斜１０°角，防止雨水倒灌至用户室内。
（９）钢绞线上的光纤牢固捆扎，不能垂落，避免人生伤害事故或影响信号传输安全。
（１０）架设梯子或登高作业，一定要注意安全防护，两人一组，切勿请非专业用户参与放线施工。
２．２ 室内线布线操作（１）按照用户要求进行室内布线，做到安全、牢固、整洁、美观，布线标准参照室外线标准。
如果用户家中使用墙面漆或者壁纸装饰墙面的，可以使用胶带或者双面胶固定线路。
（２）若需要在墙壁打孔走线，应自备电钻，打眼后做好清洁工作，避免弄脏用户家中物品。
（３）尽量根据用户需求设置用户家中ＯＮＵ设备的安装位置，预留不少于３０ｃｍ的光纤，熔接尾纤后使用塑料软管保护，热塑管使用胶带固定。
熔接完成后整理盘绕好线路，告知用户尽量不要自行改变设备位置避免故障的发生。
２．３ 光纤熔接制作操作（１）找到用户家中分配箱内预先铺设的皮缆（原则上数字电视－５线和皮缆在同一个管孔入户），先熔室内光纤，采用热熔接方式，经过测试比对，热熔损耗为０．０３ｄＢ以内，冷熔损耗为０．１ｄＢ左右，冷熔接在以后的使用过程中损耗会加大，且接头会折断。
把室内２芯皮缆和预先准备好的ＳＣ／ＵＰＣ型尾纤，熔好后用红光笔发射红光到室外寻找ＦＴＴＨ＋ＨＦＣ楼栋分配箱。
（２）到室外光分箱内找到有发出红光的纤并熔接贴好相应房号标签，测试光分路进出口光功率，做好记录。
将熔接完毕的尾纤紧密插入分光器。
红光弱或无红光，可能出现两种原因：①光缆不通或损耗过大，则需要重新放线。
②室内光纤接头未熔接好，则需要重新熔接。
具体以光功率测试输入光分的光信号经过衰减后理论功率与实测光功率间误差为判断基准。
注意事项：一般情况下，经过光分路器衰减后，输出光功率正常值－１４～－２０ｄＢ为最佳。
室外光分配箱来纤无光或不在正常范围，则需与运维部联系，检查光链路。
（３）测试记录终端ＰＯＮ光功率，接入户型ＯＮＵ（光猫），登记ＭＡＣ地址，非自动注册上线的联系安播运维部门手动注册，配置各端口ＶＬＡＮ。
