双芯皮线光缆冷接方法
双芯皮线光缆冷接方法步骤如下：
１．准备工具，依次是：米勒钳、开剥器、冷接子、定长开剥器、切割刀；
２．剥线，用工具把光皮线剥开；
３．清洁，用蘸有无水酒精的无纺布清洁裸纤；
４．切割，将光纤夹具连同光纤，在光纤切割刀的夹具座上进行切割；
５．接线，将光纤穿入冷接子本体；
６．测试，用光纤测试笔来测试导通状态。

光纤冷接看似简单，也是一个技术活，安装过程有很多注意事项，如确认切割刀干净，同时在切割的时候没有灰尘和污垢；在切割前用无尘纸蘸酒精擦拭现场光纤等。

如有问题，请咨询专业维修人员。

一、实训目的本次实训旨在通过实际操作，掌握皮线光缆的开剥技巧，了解皮线光缆的结构和特点，提高光纤接入网的施工技能。

通过实训，能够熟练使用开剥工具，确保在施工过程中不损伤光纤，保证光缆连接的质量。

二、实训时间2023年X月X日三、实训地点XXX实训室四、实训器材1. 皮线光缆2. 皮线光缆开剥器3. 剥线钳4. 光纤切割刀5. 冷接子6. 红光笔7. 光衰测试仪8. 酒精棉9. 标尺10. 记录本及笔五、实训内容1. 皮线光缆的认识皮线光缆，又称蝶形引入光缆或FTTH光缆，因其截面呈蝴蝶形而得名。

它具有结构紧凑、外形扁平、尺寸小巧、柔软轻便、抗拉性能好、抗侧压性能好等特点，适用于室内布放和小弯曲、小空间场合。

2. 开剥工具的使用（1）皮线光缆开剥器：用于剥除皮线光缆的外皮，同时切断加强钢丝，不会损伤纤芯。

（2）剥线钳：用于剥除皮线光缆的钢丝和塑料外护套。

（3）光纤切割刀：用于切割光纤，确保切割面平整。

3. 开剥操作步骤（1）使用剥线钳将皮线光缆两侧的钢丝剪短。

（2）将皮线光缆放入皮线光缆开剥器中，剥除外皮，同时切断加强钢丝。

（3）使用剥线钳将钢丝和塑料外护套分离。

（4）剥出光纤芯，并剥除涂膜层。

（5）用酒精棉擦干光纤芯。

（6）将光纤芯放入切割刀中，切割出标准长度。

（7）将光纤芯套入冷接头中，卡紧尾部。

4. 光缆接续（1）使用红光笔标记光纤芯的起始位置。

（2）使用光衰测试仪测试光缆接续前的光衰。

（3）将光纤芯插入冷接头中，确保连接牢固。

（4）使用光衰测试仪测试光缆接续后的光衰。

（5）检查光纤连接是否牢固，光衰是否符合要求。

六、实训总结通过本次实训，我掌握了皮线光缆的开剥技巧，了解了皮线光缆的结构和特点，提高了光纤接入网的施工技能。

以下是我对本次实训的总结：1. 皮线光缆开剥操作要规范，避免损伤光纤。

2. 使用合适的开剥工具，提高工作效率。

3. 光缆接续要牢固，确保光衰符合要求。

4. 注意安全，避免触电等事故。

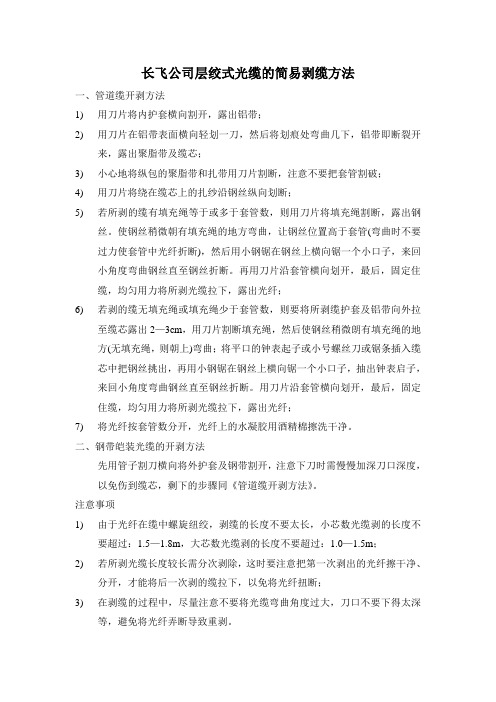

长飞公司层绞式光缆的简易剥缆方法一、管道缆开剥方法1) 用刀片将内护套横向割开，露出铝带；2) 用刀片在铝带表面横向轻划一刀，然后将划痕处弯曲几下，铝带即断裂开来，露出聚脂带及缆芯；3) 小心地将纵包的聚脂带和扎带用刀片割断，注意不要把套管割破；4) 用刀片将绕在缆芯上的扎纱沿钢丝纵向划断；5) 若所剥的缆有填充绳等于或多于套管数，则用刀片将填充绳割断，露出钢丝。

使钢丝稍微朝有填充绳的地方弯曲，让钢丝位置高于套管(弯曲时不要过力使套管中光纤折断)，然后用小钢锯在钢丝上横向锯一个小口子，来回小角度弯曲钢丝直至钢丝折断。

再用刀片沿套管横向划开，最后，固定住缆，均匀用力将所剥光缆拉下，露出光纤；6) 若剥的缆无填充绳或填充绳少于套管数，则要将所剥缆护套及铝带向外拉至缆芯露出2—3cm，用刀片割断填充绳，然后使钢丝稍微朗有填充绳的地方(无填充绳，则朝上)弯曲；将平口的钟表起子或小号螺丝刀或锯条插入缆芯中把钢丝挑出，再用小钢锯在钢丝上横向锯一个小口子，抽出钟表启子，来回小角度弯曲钢丝直至钢丝折断。

用刀片沿套管横向划开，最后，固定住缆，均匀用力将所剥光缆拉下，露出光纤；7) 将光纤按套管数分开，光纤上的水凝胶用酒精棉擦洗干净。

二、钢带皑装光缆的开剥方法先用管子割刀横向将外护套及钢带割开，注意下刀时需慢慢加深刀口深度，以免伤到缆芯，剩下的步骤同《管道缆开剥方法》。

注意事项1) 由于光纤在缆中螺旋纽绞，剥缆的长度不要太长，小芯数光缆剥的长度不要超过：1.5—1.8m，大芯数光缆剥的长度不要超过：1.0—1.5m；2) 若所剥光缆长度较长需分次剥除，这时要注意把第一次剥出的光纤擦干净、分开，才能将后一次剥的缆拉下，以免将光纤扭断；3) 在剥缆的过程中，尽量注意不要将光缆弯曲角度过大，刀口不要下得太深等，避免将光纤弄断导致重剥。

8种综合布线施工中所使用到的工具文章标题：深度探析8种综合布线施工中所使用到的工具导语：综合布线施工是建立稳定可靠、高效快速的网络基础设施的重要环节。

在这一过程中，使用合适的工具不仅可以提高施工效率，还能保证工程质量。

本文将从深度和广度两个方面，全面评估并探讨综合布线施工中所使用到的8种常见工具。

1. 网线剥皮器网线剥皮器作为综合布线施工的基础工具之一，其用途是剥去网线外皮，以将线芯暴露出来。

在使用过程中，注意选择适宜的剥皮范围，避免损坏线芯。

2. 钳工剪刀钳工剪刀是常用的剪线工具，适用于快速剪断细线缆。

其刀刃锋利，并具备防滑柄设计，方便使用。

3. 测距仪在综合布线施工中，测距仪用于测量线缆的长度和距离。

准确的测距结果可以有效地帮助施工人员规划线缆布置路径。

4. 圆孔钻和配套工具圆孔钻是用于打孔的重要工具。

其可根据不同需要选择不同规格的钻头，便于施工人员在墙壁、天花板等不同位置打孔布线。

5. 测试仪器综合布线施工后，测试仪器用于检测布线质量。

常见的测试仪器包括信号测试仪、时域反射仪等。

通过对信号传输和反射的检测，可以准确评估布线质量。

6. 首端工具综合布线施工中的首端工具用于连接网线与设备端口。

常见的首端工具有插头压接钳、插头、连接器等。

在选择使用时，要注意与网线规格的匹配，以保证连接质量。

7. 模块化插座模块化插座是综合布线中的重要组成部分。

它具有灵活、模块化的特点，可根据需求安装不同功能的插座，实现多种设备的连接。

8. 电缆固定器在综合布线过程中，电缆固定器用于固定和整理线缆。

它能够有效防止线缆在布线过程中松动或交织，提高布线的整齐程度。

总结与回顾：综合布线施工中所使用到的8种工具是网线剥皮器、钳工剪刀、测距仪、圆孔钻和配套工具、测试仪器、首端工具、模块化插座和电缆固定器。

这些工具在布线施工的不同环节起到不可或缺的作用。

用户可以根据具体需求选择和使用这些工具，以确保施工的高质量和高效率。

个人观点和理解：在综合布线施工中，合适的工具选择和使用对于工程的成功实施起到至关重要的作用。

光缆光纤工程常用工具使用方法指南11.142018年随着电信、物联网、5G技术等快速发展，光通信行业中光缆施工和维护的工作逐渐增加，促使各种光纤工具的需求量上升，市面上常见的光纤工具有光纤剥线钳、光缆剥皮器、光缆切割剪等，种类繁多，各种工具的用途也各不相同，您真的熟悉它们吗？了解什么时候用什么样的光纤工具吗？光纤工具之光纤剥线钳光纤剥线钳是一种用来剥离紧包光纤的光纤工具，一般用于熔接光纤时将紧包光纤剥离开。

现如今市面上有三种常见的光纤剥线钳：第一种是FTTH 光缆剥线钳，第二种是三孔光纤剥线钳，第三种是CFS-2光纤剥线钳；FTTH光缆剥线钳顾名思义是专用于FTTH 光纤到户的光纤剥线钳，其体积小、重量轻、操作简单、切口平整、携带便捷；三孔光纤剥线钳采用了三孔分段式剥线设计，无需调校即可使用，并且可在保证不伤及光纤的情况下快速准确的剥离2-3mm、900μm到250μm和250μm到125μm的光纤；CFS-2光纤剥线钳用于剥离125μm光纤的250μm涂覆层，同时第二个孔可剥离尾纤外护层。

光纤工具之光缆切割剪光缆切割剪是一种用来剪切光缆中芳纶丝的光纤工具，其刀刃采用高碳钢材料，锋利坚韧，可轻松剪切光缆中的芳纶丝，一般用于光缆熔接工作中，与光纤剥线钳或光纤剥线器搭配使用，那么如何使用光缆切割剪剪切芳纶丝呢？只需三步骤：首先，使用光纤剥线钳剥开光纤外护皮；然后将剥离的光纤外护皮取下；最后使用光缆切割剪将裸露在外的芳纶丝剪切下即可。

光纤工具之光缆剥皮器光缆剥皮器是一种可纵向切割和环绕切割直径大于等于25mm圆缆绝缘层的光纤工具，由于光缆剥皮器可完整剥离各种绝缘层（例如电缆外护套、光缆松套管等），且其切割深度可调节，切割深度最高达5mm，一般可用于通信电缆、低压电缆（PVC绝缘层）、中压电缆（PVC绝缘层）或光缆等其他圆形光缆的绝缘层切割。

具体的切割方式如下：操作人员一只手握住电缆，同时用大拇指按压住光缆剥皮器，另一只手握住光缆剥皮器手柄，以拇指为导向向任意方向进行切割即可。

光缆开剥方法和步骤
光缆开剥方法和步骤
光缆开剥是光缆敷设前必须进行的重要工序之一，其目的是将光缆的外部保护层剥离，露出光缆芯，以便进行连接和测试。

下面是光缆开剥的方法和步骤:
一、准备工作
1. 准备好光缆开剥工具，包括刀片、剪刀、镊子、手套等。

2. 确认光缆的类型和结构，了解光缆的组成和特性。

3. 测量光缆的长度和位置，确定开剥的位置和长度。

4. 准备好光缆开剥的保护措施，如接地线、防护眼镜等。

二、光缆剥皮
1. 使用刀片或剪刀将光缆的外皮剥开，露出里面的保护层。

2. 保护层通常由聚乙烯或聚氨酯等材料制成，可以用剪刀或刀片将其剥离。

3. 剥离保护层时，要小心不要损坏光缆芯。

三、光缆芯的剥离和保护
1. 使用镊子将光缆芯剥离出来，剥离时一定要小心，不要用力过猛，以免损坏光缆芯。

2. 剥离出来的光缆芯需要进行保护，以防止受到污染或损坏。

可以使用保护套或保护膜将其包裹起来。

四、注意事项和安全措施
1. 光缆开剥时必须佩戴手套和防护眼镜，以防止手部和眼部受
伤。

2. 光缆开剥时必须有良好的接地线，以防止静电损坏光缆芯。

3. 光缆开剥时必须小心谨慎，以免损坏光缆芯和其他部件。

4. 光缆开剥后，要及时将剥离的废料清理干净，以防止对环境和人员造成伤害。

光缆开剥实训
实训人：
指导老师：
一、实训目的
1、掌握光缆开剥工具的正确使用方法，熟练开剥光缆；
2、掌握松套中心式光缆缆芯结构，准确排定纤序，了解光缆中各构件的
作用；
3、了解光缆的路由。

二、实训器材
1、GYXTW-12B1光缆，长度不少于200m。

2、专用光缆开剥工具若干套。

图一光缆开剥工具箱
三、实训内容
1、光缆的开剥：
（1）先用卷尺量出一次性需开剥光缆的长度。

做好标记，用美工刀将需开剥掉的光缆外护套划断，再用光缆纵剖刀将外护套剥掉，露出钢丝。

（2）用老虎钳把钢丝剪断，择向两边。

再用美工刀把削掉PE护套，直到漏出钢塑复合带。

（3）用束管钳把钢塑复合带剪掉，用纸巾把光缆的油膏擦干。

（4）用斜口钳把光纤的涂覆层去除，露出光纤。

2、各构件的作用：
图一12芯光缆端面结构图
(1)钢丝加强件：能赋予光缆大的抗拉强度和小的延伸性。

(2)外护层：抗侧压、防湿、耐磨、抗紫外线等；
(3)阻水油膏：防止水和潮气渗入光纤，防止各防护层破裂后水向缆芯渗流；
(4)松套管：优良的机械性，热稳定性，尺寸稳定，耐化学腐蚀性以及能与光纤用填充阻水油膏和光缆用涂覆阻水油膏很好的相容性。

3、实训图
图三我们削好的光缆图四削出来的12芯光纤
四、实训总结
1、用美工刀的时候要小心，一不小心很容易削到自己的手和周围同学。

手动10kv绝缘线带电剥皮器内部结构
手动10kv绝缘线带电剥皮器是一种专门用于剥去高压电线绝缘层的工具。

它能够剥除各种电力设备和电气设备中的电线绝缘层，确保电线的良好导电性能。

手动10kv绝缘线带电剥皮器的内部结构主要包括以下几个部分：
1.手柄：手柄是整个剥皮器的控制装置，它通常由抗电击材料制成，以确保剥皮器的安全操作。

手柄通常设计成人体工程学原理，能够提供舒适的握持。

2.剥皮刀：剥皮刀是剥皮器的核心零件，它通常由高强度合金材料制成，能够在带电状态下剥去绝缘层。

剥皮刀通常是可调节的，可以根据不同的电线直径进行调整，确保剥皮的准确性和安全性。

3.绝缘套：绝缘套是用来保护剥皮刀的一种装置，通常由柔软的绝缘材料制成，如橡胶或塑料。

绝缘套能够防止剥皮刀与电线直接接触，降低电击的风险。

4.弹簧：弹簧是一种用于控制剥皮刀的装置，它能够确保剥皮刀的平稳运动并保持良好的剥皮效果。

弹簧通常位于剥皮刀和手柄之间，通过受力变形来实现剥皮动作。

5.固定螺钉：固定螺钉是用来固定剥皮刀和其他零件的一种装置，它通常位于剥皮器的底部。

固定螺钉能够防止剥皮刀在操
作过程中脱离或松动，确保剥皮器的工作稳定性和安全性。

手动10kv绝缘线带电剥皮器的内部结构设计合理，能够提供高效、安全和可靠的剥皮操作。

但是，在使用过程中仍需严格按照操作规程和安全操作规范进行操作，以避免事故的发生。

电缆剥皮器的介绍电缆剥皮器可以根据外绝缘的厚度，使用调节螺丝调节剥切的深度(0-5 MM)。

操作员要按住刀片，用拇指导向，以便在任一方向进行剥切。

通过小的挪动及同时在沿绝缘的齿轮上的压力，就可以顺利的剥切。

任何时间刀片可以在长度及剥切的直径之间转换。

为了除去绝缘上的接头，要将刀片压住按进绝缘里面。

电缆剥皮器机体采用厚度6mm不锈钢板冲压成型；电缆剥皮器与电缆接触的部位有8个滚珠轴承，转动滑顺；电缆剥皮器可依不同直径的电缆调整轴承位置。

电缆剥皮器可调整进刀螺旋角度控制切削厚度使用电缆剥皮器的注意事项有哪些?PG-5万用电缆剥皮器，用于剥掉电缆上的绝缘层，剥掉的直径可达25mm(直径为1英寸)以上，深度为0-5 mm。

根据电缆剥皮器外绝缘的厚度，使用调节螺丝可以调节剥切的深度(0-5 MM)。

操作员要按住刀片，用拇指导向，以便在任一方向进行剥切。

通过小的挪动及同时在沿绝缘的齿轮上的压力，就可以顺利的剥切。

任何时间电缆剥皮器刀片可以在长度及剥切的直径之间转换。

为了除去绝缘上的接头，要将刀片压住按进绝缘里面。

电缆剥皮器的护套处理工具有哪些？电缆剥皮器厂专业生产电力施工工具，电缆剥皮器的护套处理工具有哪些？其中电缆护套处理工具主要有：绝缘导线电缆剥皮器，电缆主绝缘层剥除器，不可剥离外半导电层剥皮器，导线外层铝股剥切器等BP-400型绝缘导线剥皮器适用于直径从12mm至32mm，绝缘层厚度 1.4mm至4mm绝缘导线。

电缆剥皮器导线绝缘层材料为乙烯或聚乙烯。

尽管导线直径不同，但是只要根据绝缘层厚度调整切刀深度，即可满足需要。

而不必因绝缘层厚度和导线直径的不同而更换切刀。

绝缘导线电缆剥皮器:用途：适用于剥除绝缘导线绝缘层。

电缆剥皮器的部件功能都是怎样工作的？电缆剥皮器的部件功能都是怎样工作的？一般情况下我们对于电缆剥皮器的使用比较传统，拿过来直接用，很少研究它的组件，今天我们就一起分析一下，赶紧加入进来吧。

1) 电缆剥皮器进线轮：输送线材及剥出线头。

光纤接头制作所需工具
1、有刀片的剥纤器：该工具用来切割和剥离光缆的外皮，以暴露光
缆的纤维。

它有一个尖端，用来剥离电缆，另一端有一个刀片，用来切割
电缆。

2、金属剪刀：这种工具被用来切割和剥离光缆的纤维，因为光缆中
纤维太细，普通的剪刀无法完成这项工作。

特殊设计的金属剪刀以细致的
方式将多芯光缆剥离，以保护其纤维不受损坏。

3、擦拭剂：这是一种特殊的溶剂，如酒精或苯，它用于清洁光缆的
表面，以防止在制作光纤接头时由于污染而影响电源传输。

4、磨砂膏：这是一种特殊的粉末，可以磨平纤维表面，使其变得平
滑和光滑，以增加电源传输的效率。

5、熔纤维锯：这是一种特殊的手电锯，用于修剪和切割熔纤维，以
精确的尺寸准备接头。

6、熔接炉：它是一种电加热设备，可以将熔融玻璃包覆在每个光纤
接头上，以形成密封，并使光纤到达最佳的传输性能。

7、清洁用纸：它是一种防止污染的特殊纸，可以用来清洁光纤接头，以使其保持洁净。
