沥青混合料压实度蜡封法试验记录

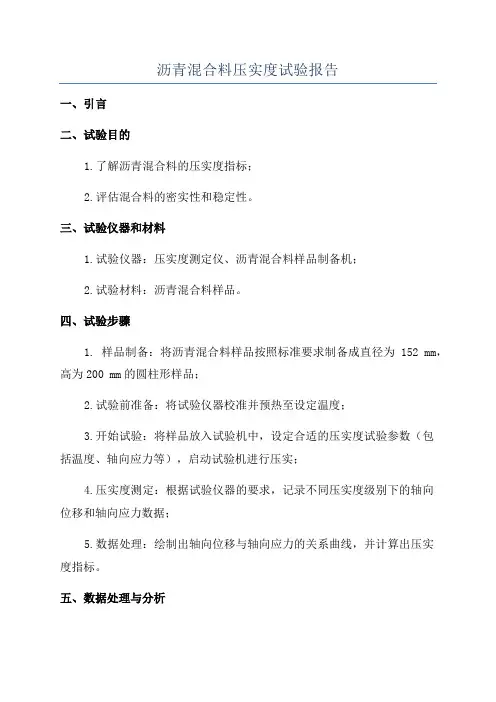

沥青混合料压实度试验报告一、引言二、试验目的1.了解沥青混合料的压实度指标；2.评估混合料的密实性和稳定性。

三、试验仪器和材料1.试验仪器：压实度测定仪、沥青混合料样品制备机；2.试验材料：沥青混合料样品。

四、试验步骤1. 样品制备：将沥青混合料样品按照标准要求制备成直径为152 mm，高为200 mm的圆柱形样品；2.试验前准备：将试验仪器校准并预热至设定温度；3.开始试验：将样品放入试验机中，设定合适的压实度试验参数（包括温度、轴向应力等），启动试验机进行压实；4.压实度测定：根据试验仪器的要求，记录不同压实度级别下的轴向位移和轴向应力数据；5.数据处理：绘制出轴向位移与轴向应力的关系曲线，并计算出压实度指标。

五、数据处理与分析1.绘制压实度与轴向位移的关系曲线，观察不同压实度级别下的变化趋势；2.计算压实度指标，如最大压实度值、弹性模量等；3.根据试验结果评估沥青混合料的密实性和稳定性。

六、结果与讨论通过试验得到了不同压实度级别下的轴向位移与轴向应力数据，并绘制了相应的关系曲线。

从曲线图中可以观察到随着压实度的增加，轴向位移逐渐减小，轴向应力逐渐增大。

根据计算得到的压实度指标，可以得出结论：样品在其中一压实度级别下具有较高的密实性和稳定性。

七、结论本次试验通过对沥青混合料的压实度试验，评估了混合料的密实性和稳定性。

通过数据处理和分析，得出了样品在不同压实度级别下的轴向位移与轴向应力关系、压实度指标等结果，并得出了样品具有较高密实性和稳定性的结论。

八、建议根据试验结果，建议在实际道路施工中，应控制压实度，确保沥青混合料的密实性和稳定性，提高道路的承载能力和使用寿命。

[1]XX标准[2]XXX技术规范。

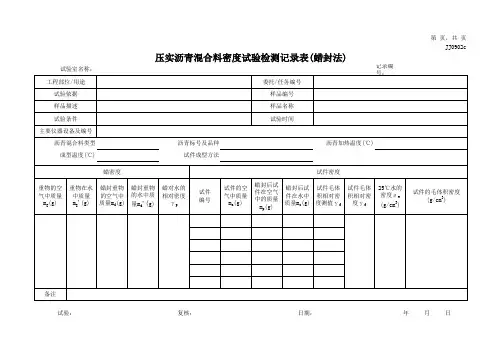

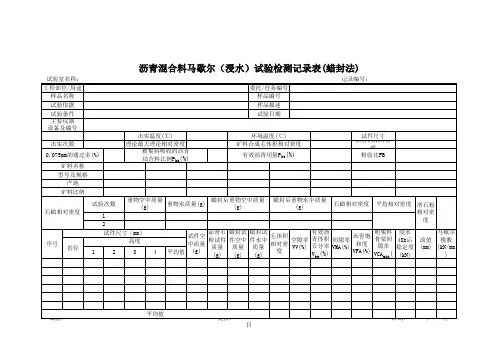

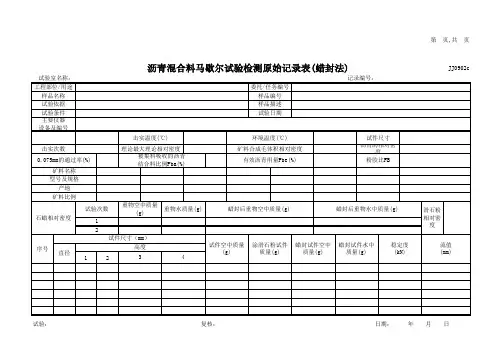

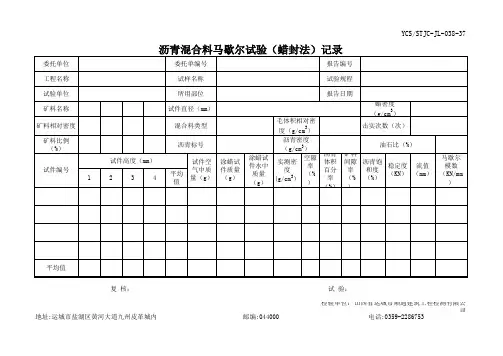

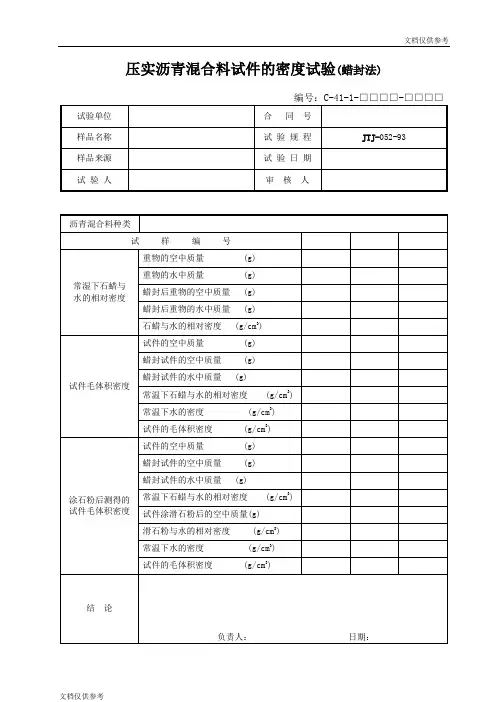

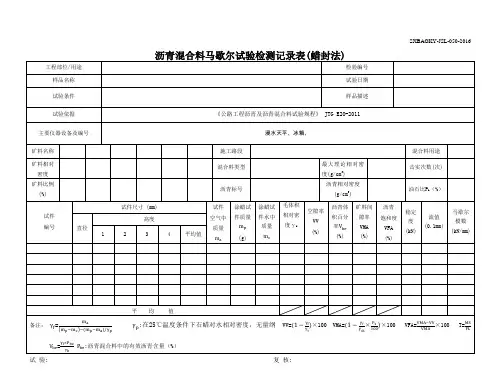

压实沥青混合料密度试验方法(蜡封法)1 目的与适用范围1）蜡封法适用于测定吸水率大于2%的沥青混凝土或沥青碎石混合料试件的毛体积相对密度或毛体积密度。

2）本方法测定的毛体积相对密度适用于计算沥青混合料试件的空隙率、矿料间隙率等各项体积指标。

2 仪具与材料1）浸水天平或电子秤：当最大称量在3kg以下时，感量不大于0.1g；最大称量3kg以上时，感量不大于0.5g；最大称量10kg以上时，感量不大于5g，应有测量水中重的挂钩。

2）网篮。

3）溢流水箱：使用洁净水，有水位溢流装置，保持试件和网篮浸入水中后的水位一定。

4）试件悬吊装置：天平下方悬吊网篮及试件的装置，吊线应采用不吸水的细尼龙线绳，并有足够的长度。

对轮碾成型机成型的板块状试件可用铁丝悬挂。

5）熔点已知的石蜡。

6）冰箱：可保持温度为4℃～5℃。

7）铅或铁块等重物。

8）滑石粉。

9）秒表。

10）电风扇。

11）其它：电炉或燃气炉。

3 方法与步骤1）选择适宜的浸水天平或电子秤，最大称量应不小于试件质量的1.25倍，且不大于试件质量的5倍。

2）称取干燥试件的空中质量（ma），根据选择的天平感量读数，准确至0.1g、0.5g或5g，当为钻芯法取得的非干燥试件时，应用电风扇吹干12h以上至恒重作为空中质量，但不得用烘干法。

3）将试件置于冰箱中，在4℃～5℃条件下冷却不少于30min。

4）将石蜡熔化至其熔点以上5.5℃±0.5℃。

5）从冰箱中取出试件立即浸入石蜡液中，至全部表面被石蜡封住后迅速取出试件，在常温下放置30min，称取蜡封试件的空中质量（mp）。

6）挂上网篮，浸入溢流水箱中，调节水位，将天平调平或复零。

将蜡封试件放入网篮浸水约1min，读取水中质量（mc）。

7）如果试件在测定密度后还需要做其它试验时，为便于除去石蜡，可事先在干燥试件表面涂一薄层滑石粉，称取涂滑石粉后的试件质量（ms），然后再蜡封测定。

8）用蜡封法测定时，石蜡对水的相对密度按下列步骤实测确定：（1) 取一块铅或铁块之类的重物，称取空中质量（mg）；（2) 测定重物的水中质量（m´g）；（3) 待重物干燥后，按上述试件蜡封的步骤将重物蜡封后测定其空中质量（md）及水中质量（m´d）；（4) 按式（4.6.3.1）计算石蜡对水的相对密度。
