用一只电压表经Lw2转换开关测量三相线电压的接线

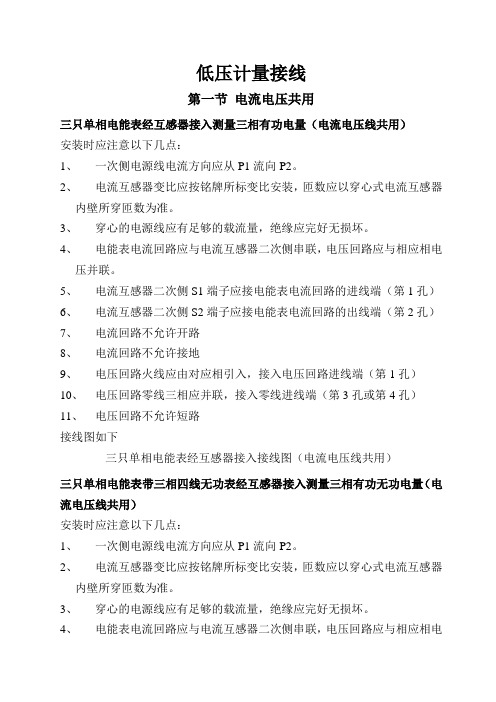

低压计量接线第一节电流电压共用三只单相电能表经互感器接入测量三相有功电量（电流电压线共用）安装时应注意以下几点：1、一次侧电源线电流方向应从P1流向P2。

2、电流互感器变比应按铭牌所标变比安装，匝数应以穿心式电流互感器内壁所穿匝数为准。

3、穿心的电源线应有足够的载流量，绝缘应完好无损坏。

4、电能表电流回路应与电流互感器二次侧串联，电压回路应与相应相电压并联。

5、电流互感器二次侧S1端子应接电能表电流回路的进线端（第1孔）6、电流互感器二次侧S2端子应接电能表电流回路的出线端（第2孔）7、电流回路不允许开路8、电流回路不允许接地9、电压回路火线应由对应相引入，接入电压回路进线端（第1孔）10、电压回路零线三相应并联，接入零线进线端（第3孔或第4孔）11、电压回路不允许短路接线图如下三只单相电能表经互感器接入接线图（电流电压线共用）三只单相电能表带三相四线无功表经互感器接入测量三相有功无功电量（电流电压线共用）安装时应注意以下几点：1、一次侧电源线电流方向应从P1流向P2。

2、电流互感器变比应按铭牌所标变比安装，匝数应以穿心式电流互感器内壁所穿匝数为准。

3、穿心的电源线应有足够的载流量，绝缘应完好无损坏。

4、电能表电流回路应与电流互感器二次侧串联，电压回路应与相应相电压并联。

5、A相电流互感器二次侧S1端子应接A相有功电能表电流回路的进线端（第1孔）6、A相有功电能表电流回路的出线端（第2孔），应与无功电能表电流回路A相的进线端（无功表第1孔）串联。

7、A相电流互感器二次侧S2端子应接无功电能表电流回路A相的出线端（第3孔）8、9、B相电流互感器二次侧S1端子应接B相有功电能表电流回路的进线端（第1孔）10、B相有功电能表电流回路的出线端（第2孔），应与无功电能表电流回路B相的进线端（无功表第4孔）串联。

11、B相电流互感器二次侧S2端子应接无功电能表电流回路B相的出线端（第6孔）12、C相电流互感器二次侧S1端子应接C相有功电能表电流回路的进线端（第1孔）13、C相有功电能表电流回路的出线端（第2孔），应与无功电能表电流回路C相的进线端（无功表第7孔）串联。

工程电气设备安装调试工实操考试题（高级工A）考核项目：带电压检测的三相异步电动机Y-△降压启动电路装调考核时间：90分钟配分：100分1、画出用一只电压表经Lw2转换开关测量三相线电压的接线原理图（接线原理图10分，接线位置图9分，共19分）这种测量三相线电压的方法，常用在配电装置的受电柜上。

接在隔离开关与断路器之间。

答：接线原理图如下：接线位置图如下：2、按图接线(实做)（10分）答：这种开关的接线端上有编号。

接线时，按照原理图上所标示的端子号接线即可。

有一个接线口诀是：1—3、4—7、6—8封(在开关上的预接线)，3、8接表在当中，电源顺序7、2、5，平时指示在正中。

3、导线及熔断器的选择（每空1分，共6分）（1）该电路的电流很小，主要应考虑导线及熔丝的机械强度。

因此，导线可选用不小于（）的绝缘铜导线，熔体的额定电流应不超过（），熔断器的额定电流应不小于（）的额定电流。

（2）案例：可选用BV-1.5的导线( )。

选用RClA-5/1～5的熔断器( )或选用RLl-15/2的熔断器( )。

答：（1）1.5mm2、5A、熔体（2）截面为1.5mm²的聚氯乙烯绝缘铜芯单股电线；额定电流为5A的瓷插式熔断器，装1～5A的熔丝；额定电流为15A的螺旋式熔断器，装2A的熔芯。

4、画出三相鼠笼式异步电动机采用Y-△降压启动的接线原理图（30分）答：5、线路工作过程；（每空1分，共7分）（1）合上电源开关QS接通（）电源。

（2）按下启动按钮SB2，交流接触器（）的线圈通电吸合并自锁。

KM1的三对主常触头（）接通电动机定子三相绕组的首端，（）的三对主触头将定子绕组尾端联在一起，电动机在Y接下低电压启动。

（3）随着电动机转速的升高，待接近额定转速时（或观察电流表接近额定电流时），按下运行按钮SB3，此时BS3的（）断开KM3线圈的回路，KM3失电释放，常开主触头释放将三相绕组尾端连接打开，常闭触点复位闭合为（）通电做好准备，而SB3的常开触点接通了KM2线圈回路，使KM2线圈得电并（），KM2主触头闭合将电动机三相绕组连接成△，使电动机在△接法下运行。

三相三线制电度表的接线方式和计算三相三线制电度表内部有两个计量元件(两个电压线圈和两个电流线圈)，因此也称为三相两兀件电度表，一般情况下用来计量三相负载对称的电路所消耗的电能，大多数都用来计量大电力用户的用电量。

在三相电源和三相负载都对称(阻抗三角形全等)的电路中，三相线电压和线电流都相等。

这种电度表常规的接线方式和相量图分别如图一和图三所示，其中一个计量元件称为慢相(计量值小于所计电量的一半)，而另一个计量元件称为快相(计量值大于所计电量的由图二不难计算出所计量的功率为：P= Ud A COS (30 °+ © + U C B I c cos(30©=U」L (COS30O COS(—sin30 °sin © + U L I L(COS 30 0COS©+sin30 0sin ©=2 U L I L CO S30O COS©=、3 U L I L COS©(1)式中L A B=L C B= U L. , I A= I C= I L按图一的接法，接入电度表的线共有七根。

在按图一接线时，必须特别注意三相电压的相位和两相电流的极性。

要保证某一个计量元件从哪一相获取电流信号，则该计量元件的电压线圈一端就要接到该相电源线上，而两个计量元件的电压线圈公共端就要接到没有电流互感器的那一相电源线上。

同时要保证电流互感器二次侧K1端接到相应的电流线圈的首端。

这里向读者介绍三相三线制电度表的另一种接线方式，电度表只需接四根线，表内有一只元件空着不用，其接线图和相量图如图三和图四，显然比图一接法简单（请注意图三中C相电流互感器的极性与图一不同）。

A-图三图四不难看出，电度表中电流线圈流过的电流为I A和I C的相量差即I AC,所计量的功率为：P= U A C I AC COS片 3 U L I L COS©（2）式中I AC=V3|L，比较式（1）和式（2）,所得的结果完全一致。

职业技能鉴定电⽓（中级⼯）试题（实操题）煤炭特有⼯种职业技能鉴定《电⽓》（中级⼯）实际操作考核试卷（A）⽬录1、考核题⽬： ABB变频器安装和调试（100分）2、考核题⽬：⽤PLC控制三相异步电机Y―△启动继电器控制电路系统（100分）3、考核题⽬：利⽤ACS500变频器控制交流异步电动机。

4、考核题⽬：⽤万⽤表判断三相异步电动机转速（100分）5、考核题⽬：6KV电动机绝缘强度试验（100分）6、考核题⽬：三相⿏笼型异步电动机正反转接线（100分）7、考核题⽬：⼀块电压表经 LW2 型转换开关测量三相线电压的接线（100分）8、考核题⽬：三只电流表配三只电流互感器测三相线电流的接线（100分）9、考核题⽬：单相有功电度表的接线（100分）10、考核题⽬：三相有功电度表直⼊式的接线（100分）11、考核题⽬：三相有功电度表配⽤电流互感器的接线（100分）12、考核题⽬：正确使⽤钳形电流表测量交流电流（100分）13、考核题⽬：测量接地装置的接地电阻（100分）14、考核题⽬：摇测三相异步电动机定⼦绕组的绝缘电阻（100分）15、考核题⽬：摇测低压电容器的绝缘电阻（100分）16、考核题⽬：⽤电压表核相（100分）17、考核题⽬：常⽤灯具的接线（100分）18、考核题⽬：三相⿏笼型异步电动机采⽤⾃耦降压起动器的接线（100分）19、考核题⽬：10KV阀型避雷器的试验及在⽔泥杆上的安装（100分）20、考核题⽬：漏电保护装置的正确使⽤（100分）21、考核题⽬：直流能耗制动（100分）22、考核题⽬：35KV电压互感器的变压⽐测试（100分）23、考核题⽬：⽤双电压表法测定变压器的连接组别（100分）24、考核题⽬：测量35KV电压互感器的⼀次线圈连同套管的介损系数（100分）25、考核题⽬：⽤双臂电桥测量变压器⾼压侧直流电阻并判定故障范围（100分）26、考核题⽬：绝缘油的电⽓强度试验（100分）27、考核题⽬：变压器空载试验（100分）28、考核题⽬：使⽤直流双臂电桥测量变压器线圈的直流电阻（100分）考核题⽬：ABB 变频器安装和调试（100分）⼀、技术条件：个⼈作图，根据图纸，在规定的时间内完成控制电路的接线、调试，达到考核题规定的要求。

低压电工实操题一块电压表经 LW2 型转换开关测量三相线电压的接线1. 画用 LW2 -- 5.5 /F4 - X 型转换开关和一块电压表测量三相线电压的接线图.2. 按图进行实际接线.对照实物进行接线. 电压表和万能转换开关应固定牢固,连接导线应压接牢固,各螺钉应紧固。

实际接线: 1 -- 3 , 4 -- 7 , 6 -- 8 连. 3 -- 8 接表.7 , 2 , 5 接 A , B , C .3. 简述对连接导线,熔断器及熔丝的选用及要求.（1）电压表应接在总开关的电源侧（上闸口）. （2）连接导线应用不小于 1.5 平方毫米的绝缘铜导线( 耐压不低于 500 V ), 导线中间不应有接头.（3）熔丝选 1～5A,熔断器可选瓷插式熔断器 RC1A- 5 , 或 RCIA-10 . 螺旋式熔断器 RL1-15 .交流电压表 0 ～450 V 或 0～500 V . 常用开关板表型号: 1T1-Ｖ。

三只电流表配三只电流互感器测三相线电流的接线 １．画出电气原理图２．按图进行实际接线３．简述电流互感器、电流表及导线的选择要求（１）交流电流表的规格应根据负载的额定电流值选择，电流表的量程一般按长期稳定负荷电流值的1.5倍选较为适宜。

固定在开关板上的电流表型号:1T1-Ａ。

（２）电流互感器应与电流表配套，常用的低压电流互感器型号有 ： ＬＱＧ－０．５ ＬＭＫ－０．５ ＬＭＺ－０．５。

（３）连接导线应选用不小于２．５mm2的绝缘铜导线，导线中间不得有接头。

(４)运行中的电流互感器二次侧严禁开路。

单相有功电度表的接线1、画电路图2. 对照电路图进行实际接线.接线时注意,电度表的电流线圈应与被测电路串联,电压线圈与被测电路并联. 3. 说明单相电度表的接线要求.(1). 检查电度表的外观应完好,型号.规格应满足负荷的要求,负荷电流应在电度表额定电流的20 - 100 % 之间,最小不应小于 10 % . 核实电度表的接线方式.(2). 与电度表连接的导线应使用绝缘铜导线,导线截面积应满足负荷的要求,但最小不得小于 2.5 平方毫米. 6 平方毫米及以下的导线应使用独股导线.导线中间不得有接头. 经电流互感器入表时,电流回路的导线截面积不应小于 2.5 平方毫米.电压回路的导线截面积不应小于 1.5 平方毫米. (3). 相线.零线不得接错.(4). 直入式电度表,零线必须从电度表的一个端子引入由另一个端子引出. (5). 开关.熔断器应装在电度表的负荷侧. 三相有功电度表直入式的接线 １．根据给定电度表画出接线原理图２．对照原理图进行实际接线３．说明三相直入式有功电度表的接线要求（１）检查电度表的外观应完好，规格型号应与负荷相符，核对接线端子（２）与电度表连接的导线应使用绝缘铜导线截面积应满足负荷电流的要求，但最小不应小于２．５mm 2。

电度表直入式接线原理图DD跳入接线原理图原则：1)被测火线与电流线圈串联，首端进尾端出2)电压线圈加有工作电压，左进右出3、画出DW10自动开关，分励脱扣、失压脱扣及红绿灯指示接线原理图，并说明接线工艺要求。

参考答案：L1FU1 FU2分励脱扣失压脱扣合闸红灯指示分闸绿灯指示接线工艺要求：接隔开关下线，DW10自动开关上线，选BV—1.5软铜导线，线头涮锡，导线排列整齐压接牢固，标明线号。

DS三相两元件直入式接线原理∽380/220VDT三相四线直入式接线原理∽L2DS三相两元件配电流互感器接线原理图电度表的安全技术要求：1）电度表的规格、型号要满足负荷的需要2）主线按负荷选择3）配电流互感器，主线按负荷选择，电流回路选择2.5mm2，电压回路选择1.5 mm2的独股铜绝缘导线，导线排列整齐，压接牢固，不得有接头，按正相序接线。

4）运行中的电流互感器二次侧不得开路，K2端接地，开关、熔断器接在负荷侧电度表的安装：电度表盘明装，表盘底口对地不低于1.8米电度表箱暗装，不低于1.4米，特殊情况不低于1.2米装在成套开关柜上，不低于0.7米，电度表不应安装在潮湿、磁场大、粉尘大的场所，安装在室外应有防雨雪措施。

,出厂,向外凋节螺丝将为手动复位方式,在自动复位方式下,5分钟内可复位,在手动复位方式下,2分钟后按复位键可复位。

热元件的整定值等于电动机额定电流单车控制原理图正反车双重互锁原理图行程开关的作用：串联在控制线路，起到一定位置停止，或向反方向运动，停止，串联行程开关的常闭点，反方向运动串联行程开关的常开点电气元件的选择：铁壳开关按电动机额定电流的3倍常用规格：10、15、20、30、60、100、200A交流接触器按电动机额定电流的1.3—2倍常用规格：5、10、20、40、60、100、150A熔丝按电动机额定电流的1.5—2.5倍常用规格：3、5、10、15、20、25、30、40A熔断器的规格要大于等于熔丝规格常用规格：RC：5、10、15、30、60、100、200ARL：15、60、100、150A 。

（一），三只电流表经电流互感器测三相线电流的接线
（二) 用一只电压表经Lw2转换开关测量三相线电压的接
（三）单相有功电度表的接线(
直入式有功电度表接线
（四）直入式三相有功电度表的接线
三相四线（DT）有功电度表接线原理图
三相三线（DS）有功电度表接线原理图
（五）三相有功电度表经电流互感器的接线
三相四线式(三相三元件)电度表经电流互感器接线原理图
三相三线式(三相两元件)电度表经电流互感器接线原理图
（六）电动机单方向运行的接线
（七）电动机可逆运行的接线
（八）三相鼠笼式异步电动机采用Y-△启动器的接线画出接线原理图
（九）三相鼠笼式异步电动机使用自耦减压启动器的接线
（十）画日光灯、双控灯、安全灯的接线原理图
DW10断路器接线原理图及二次回路选线、红绿灯失压、分励脱扣器作用。
