DW15-1000~4000万能断路器接线图

1 适用范围DW15系列万能式断路器DW15系列万能式断路器(以下简称断路器)适用于交流50Hz、额定工作电流至6300A，额定工作电压交流380V、交流1140V的配电网络中，用来分配电能和供电线路及电源设备的过载、欠电压、短路保护之用。

断路器在正常条件下可作为线路的不频繁转换之用，正常条件下也可作为电动机的不频繁起动之用，壳架等级额定电流630A的断路器还具有抽屉式。

符合标准：GB/T14048.2、IEC 60947-2。

2 型号及含义3 正常工作条件和安装条件DW 15 □-□断路器壳架等级额定电流抽屉式安装结构，用“C”表示（仅限I nm=630）设计代号万能式断路器3.1 周围空气温度为-5℃~+40℃，24h的平均值不超过+35℃。

3.2 安装地点的海拔高度不超过2000m。

3.3 大气相对湿度在周围空气温度为+40℃时不超过50%；在较低的温度下可以有较高的相对湿度；最湿月的月平均最大湿度为90%。

同时该月的平均最低温度为+25℃，并 考虑到因温度变化发生在产品表面上的凝露。

3.4 污染等级为三级3.5 额定工作电压1140V断路器安装类别Ⅲ。

额定工作电压400V(380V)及以下的断路器的安装类别为Ⅳ，辅助电路安装类别除欠压瞬时脱扣器线圈，欠压延时用的电源变压 器初级线圈与断路器相同外，其余均为Ⅲ。

3.6 断路器安装的垂直倾斜度不超过5°。

4 主要参数及技术性能4.1 断路器的主要参数注：a.DW15C-630技术参数与DW15-630相同。

b.DW15C抽屉座插接寿命为200次，DW15-6300(In≥5000A)机械寿命免维护1500次。

c.In=5000、6300A只有电磁式，其余均有热磁式和电磁式两种。

4.2 断路器的脱扣器，释能电磁铁线圈的额定电压。

4.3 用户安装母排推荐5 其它5.1 结构特点5.1.1 DW15-630万能式断路器：该断路器为立体布置形式，触头系统、左右侧板均安装在一块绝缘板上。

适用范围CFW15系列万能式断路器适用于交流50Hz，额定电流至4000A，额定工作电压至1140V(壳架等级 额定电流630A)或(壳架等级额定电流1600A 及以上)的配电网络中，用来分配电能和供电线路及电源设 备的过载、欠电压、短路保护之用。

壳架等级额定电流630A 的断路器也能在交流50Hz、380V 网络中 供作电动机的过载、欠电压和短路保护。

断路器在正常条件下作为线路的不频繁转换之用，壳架等级额定电流630A的断路器还具有抽屉式结 构和限流断路器，在正常条件下也可以作为电动机的不频繁起动之用。

限流断路器由于具有限流特性，特别适用于可能出现大短路电流的网络。

本产品符合GB14048.2、JB8590.1-1997标准。

主要技术参数◆ 本系列产品的额定绝缘电压等于相应的额定工作电压值。

◆ 断路器的基本参数见表1CFW15C-200、400、630 技术参数同CFW15-200、400、630，进线方式上进线 型号含义C F W □ 15 □ / □断路器壳架等级额定电流 抽屉式安装结构，用“C ”表示 设计序号限流型，用“X ”表示 万能式断路器 企业代号热电磁型电子型AC380V AC660V AC1140V AC380V AC660V AC1140V断路器壳架等级 极数 断路器 额定电流InA额定极限短路 分断能力Icu kA 额定运行短路 分断能力Ics kA额定短时耐受电流 Icw kA1s 延时(s)断路器机械寿命(注1)(次) 电寿命(1In,1Ue)(次)AC380V保护电动机电寿命AC-3(次)过载操作性能(6In,1.05Ue max)(次) 瞬时全分断时间ms 操作频率(次/h) 飞弧距离(注2)mm 操作力臂mm 操作力kN3100、160、 200 CFW15-200100、200 CFW15-200 20(50) 25(25) 12 20(20) 20(20)80.2 9000 10001000 121560 280 90200 6303 315、400 CFW15-400200、400 CFW15-400 30(70) 25(25) 12 30(30) 20(20)12.6 0.2 9000 1000 2000 121560 280 90 2003315、400、630 CFW15-630315、400、420 CFW15-630 30(70) 25(25) 12 30(30) 20(20)12.6 0.2 9000 1000 2000 121560 280 90 20016003630、800、1000 1600630、800、1000 1600 403030 0.4 4500 5004020 350 250 3002500 31600、2000 25001600、2000 2500 604040 0.4 4500 5004020 350 250 3004000 3 2500、300040002500、3000 4000 805060 0.4 3500 5004010 400 250 300注：1、CFW15C 抽屉座插接寿命为200次2、1140V 规格的飞弧距离为350mm3、括号内的指标仅适用于限流型 CFW15系列万能式断路器表1断路器A 型号用途脱扣类型A类(非选择型)热一电磁式电子式长延时瞬时长延时瞬时B类(选择型)电子式长延时短延时瞬时动作电流整值(Ir)调节范围CFW15-200、400、630 CFW15C-200、400、630 CFWX15-200、400、630 CFWX15C-200、400、630 配电用保护电动机用 配电用保护电动机用 (0.64-1)In (0.64-1)In (0.64-1)In (0.64-1)In 10In 12In 10In 12In (0.4-1) In (0.4-1) In - -(3-10) In (8-15)In - - (0.4-1) In -- - (3-10) In -- - (10-20)In--- 过电流脱扣器型式 动作电流整定值范围型号 选择型过电流脱扣器 电子式(准确度±10％) 非选择型过电流脱扣器热一电磁式(准确度±20%) 电磁式(准确度±10%)长延时(0.7～1.0)In (0.7～1.0)In 短延时(3～10)In (3～6)In 瞬时(10～20)In (7-14)In 长延时(0.7～1)In (0.7～1)In 瞬时(3～6)In(3～6)In过载瞬时 (1～3)In (1～3)InCFW15-1600CFW15-2500、4000 注：1)电子式电流脱扣器在出厂时均整定在最大值。

DW15万能式断路器DW15万能断路器结构特征1、DW15-200、400、630万能式断路器该断路器为立体布置形式，触头系统、快速电磁铁、左右侧面板均安装在一块绝缘板上。

上部装有灭弧系统，操作机构可装在正前方或右侧面。

有“分”、“合”指示及手动断开按钮。

其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。

速饱和电流互感器或电流电压变换器套在下母线上。

欠电压延时装置、热继电器或半导体脱扣器均可分别装在下方。

2、DW15-1000、1600、2500、4000万能式断路器DW15万能式断路器为立体式布置形式、触头系统，操作机构均安装在铁制框架上。

上部有灭弧系统，右面装有操作机构。

“通”、“断”指示及手动“合”“分”按钮。

左侧面装有分励脱扣器、欠电压脱扣器。

速饱和电流互感器或电流电压变换器套在下母线上。

欠电压延时装置、热继电器或半导体脱扣器均可分别装在一方。

3、DW15C低压抽屉式断路器DW15万能式断路器由断路器本体(经改装的DW15)和抽屉座组成。

断路器本体上装有隔离触刀、二次回路动触头，接地触头支承导轨等。

抽屉座由左右侧板、铝支架、隔离触座、二次回路静触头、滑架等组成。

正下方由操作手柄、螺杆等组成推拉操作机构。

DW15万能断路器特性1、DW15万能式断路器的额定绝缘电压等于相应的额定工作电压值。

2、DW15万能式断路器的基本参数DW15C-200、400、630~DW15-200、400、630相同断路器壳架等级额定电流Inm(A)6301000160025004000约定发热电流Ith(A)200400630100016002500极数3333333断路器额定电流In(A) 热一电磁型100 160 200315 400315 400 630630 800 100016001600 2000 25002500 3000 4000电子型100 200200 400315 400 630630 800 100016001600 2000 25002500 3000 4000额定短路分断能力(kA) AC 380V20303040406080AC 660V2525额定短时耐受电流(kA) 812.612.6303060与额定短时耐受电流有关时间(s)0.20.20.20.50.50.50.5断路器机械寿命(次)1000010000100005000500050004000电寿命(1in,1Ue)(次)100010001000500500500500AC380V保护电动机电寿命Ac~3(次) 200020002000操作频率(次/h)60606020202010飞弧距离(mm)280280280350350400操作力臂(mm)909090250250250250操作力(N)200200200350350350350注：断路器额定短路分断能力均为上进线。

适用范围CFW15系列万能式断路器适用于交流50Hz，额定电流至4000A，额定工作电压至1140V(壳架等级 额定电流630A)或(壳架等级额定电流1600A 及以上)的配电网络中，用来分配电能和供电线路及电源设 备的过载、欠电压、短路保护之用。

壳架等级额定电流630A 的断路器也能在交流50Hz、380V 网络中 供作电动机的过载、欠电压和短路保护。

断路器在正常条件下作为线路的不频繁转换之用，壳架等级额定电流630A的断路器还具有抽屉式结 构和限流断路器，在正常条件下也可以作为电动机的不频繁起动之用。

限流断路器由于具有限流特性，特别适用于可能出现大短路电流的网络。

本产品符合GB14048.2、JB8590.1-1997标准。

主要技术参数◆ 本系列产品的额定绝缘电压等于相应的额定工作电压值。

◆ 断路器的基本参数见表1CFW15C-200、400、630 技术参数同CFW15-200、400、630，进线方式上进线 型号含义C F W □ 15 □ / □断路器壳架等级额定电流 抽屉式安装结构，用“C ”表示 设计序号限流型，用“X ”表示 万能式断路器 企业代号热电磁型电子型AC380V AC660V AC1140V AC380V AC660V AC1140V断路器壳架等级 极数 断路器 额定电流InA额定极限短路 分断能力Icu kA 额定运行短路 分断能力Ics kA额定短时耐受电流 Icw kA1s 延时(s)断路器机械寿命(注1)(次) 电寿命(1In,1Ue)(次)AC380V保护电动机电寿命AC-3(次)过载操作性能(6In,1.05Ue max)(次) 瞬时全分断时间ms 操作频率(次/h) 飞弧距离(注2)mm 操作力臂mm 操作力kN3100、160、 200 CFW15-200100、200 CFW15-200 20(50) 25(25) 12 20(20) 20(20)80.2 9000 10001000 121560 280 90200 6303 315、400 CFW15-400200、400 CFW15-400 30(70) 25(25) 12 30(30) 20(20)12.6 0.2 9000 1000 2000 121560 280 90 2003315、400、630 CFW15-630315、400、420 CFW15-630 30(70) 25(25) 12 30(30) 20(20)12.6 0.2 9000 1000 2000 121560 280 90 20016003630、800、1000 1600630、800、1000 1600 403030 0.4 4500 5004020 350 250 3002500 31600、2000 25001600、2000 2500 604040 0.4 4500 5004020 350 250 3004000 3 2500、300040002500、3000 4000 805060 0.4 3500 5004010 400 250 300注：1、CFW15C 抽屉座插接寿命为200次2、1140V 规格的飞弧距离为350mm3、括号内的指标仅适用于限流型 CFW15系列万能式断路器表1断路器A 型号用途脱扣类型A类(非选择型)热一电磁式电子式长延时瞬时长延时瞬时B类(选择型)电子式长延时短延时瞬时动作电流整值(Ir)调节范围CFW15-200、400、630 CFW15C-200、400、630 CFWX15-200、400、630 CFWX15C-200、400、630 配电用保护电动机用 配电用保护电动机用 (0.64-1)In (0.64-1)In (0.64-1)In (0.64-1)In 10In 12In 10In 12In (0.4-1) In (0.4-1) In - -(3-10) In (8-15)In - - (0.4-1) In -- - (3-10) In -- - (10-20)In--- 过电流脱扣器型式 动作电流整定值范围型号 选择型过电流脱扣器 电子式(准确度±10％) 非选择型过电流脱扣器热一电磁式(准确度±20%) 电磁式(准确度±10%)长延时(0.7～1.0)In (0.7～1.0)In 短延时(3～10)In (3～6)In 瞬时(10～20)In (7-14)In 长延时(0.7～1)In (0.7～1)In 瞬时(3～6)In(3～6)In过载瞬时 (1～3)In (1～3)InCFW15-1600CFW15-2500、4000 注：1)电子式电流脱扣器在出厂时均整定在最大值。

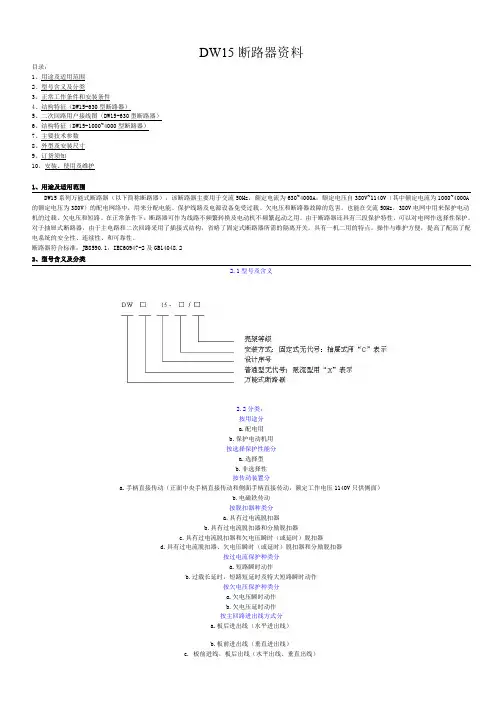

DW15断路器资料目录：1、用途及适用范围2、型号含义及分类3、正常工作条件和安装条件4、结构特征（DW15-630型断路器）5、二次回路用户接线图（DW15-630型断路器）6、结构特征（DW15-1000~4000型断路器）7、主要技术参数8、外型及安装尺寸9、订货须知10、安装、使用及维护1、用途及适用范围DW15系列万能式断路器（以下简称断路器），该断路器主要用于交流50Hz，额定电流为630~4000A；额定电压自380V~1140V（其中额定电流为1000~4000A 的额定电压为380V）的配电网络中，用来分配电能、保护线路及电源设备免受过载、欠电压和断路器故障的危害。

也能在交流50Hz，380V电网中用来保护电动机的过载、欠电压和短路。

在正常条件下，断路器可作为线路不频繁转换及电动机不频繁起动之用。

由于断路器还具有三段保护特性，可以对电网作选择性保护。

对于抽屉式断路器，由于主电路和二次回路采用了插接式结构，省略了固定式断路器所需的隔离开关。

具有一机二用的特点。

操作与维护方便，提高了配高了配电系统的安全性、连续性、和可靠性。

断路器符合标准：JB8590.1，IEC60947-2及GB14048.22、型号含义及分类2.1型号及含义2.2分类：按用途分a.配电用b.保护电动机用按选择保护性能分a.选择型b.非选择性按传动装置分a.手柄直接传动（正面中央手柄直接传动和侧面手柄直接传动，额定工作电压1140V只供侧面）b.电磁铁传动按脱扣器种类分a.具有过电流脱扣器b.具有过电流脱扣器和分励脱扣器c.具有过电流脱扣器和欠电压瞬时（或延时）脱扣器d.具有过电流脱扣器、欠电压瞬时（或延时）脱扣器和分励脱扣器按过电流保护种类分a.短路瞬时动作b.过载长延时，短路短延时及特大短路瞬时动作按欠电压保护种类分a.欠电压瞬时动作b.欠电压延时动作按主回路进出线方式分a.板后进出线（水平进出线）b.板前进出线（垂直进出线）c. 板前进线、板后出线（水平出线、垂直出线）d. 板后出线、板前进线（垂直出线、水平出线）3、正常工作条件和安装条件3.1周围空气温度周围空气问题最高不超过+40℃周围空气温度24h的平均值不超过+35℃周围空气温度下限值不低于-5℃3.2安装地点海拔不超过2000m3.3大气条件大气相对湿度在周围空气温度+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对温度为90%。

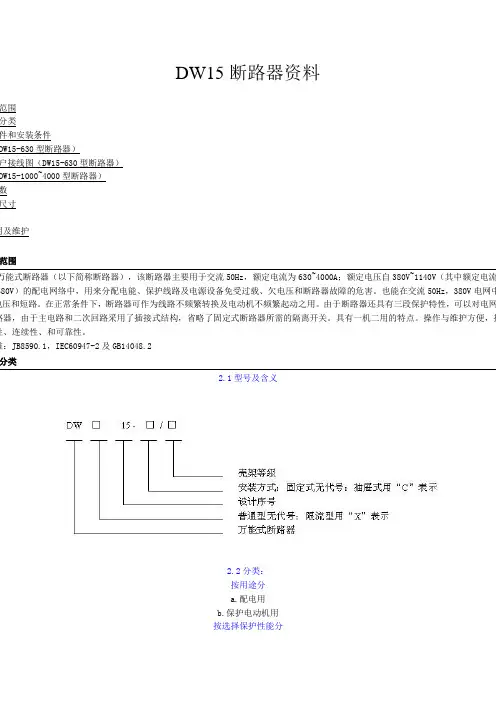

DW15断路器资料范围分类件和安装条件DW15-630型断路器）户接线图（DW15-630型断路器）DW15-1000~4000型断路器）数尺寸用及维护范围万能式断路器（以下简称断路器），该断路器主要用于交流50Hz，额定电流为630~4000A；额定电压自380V~1140V（其中额定电流380V）的配电网络中，用来分配电能、保护线路及电源设备免受过载、欠电压和断路器故障的危害。

也能在交流50Hz，380V电网中电压和短路。

在正常条件下，断路器可作为线路不频繁转换及电动机不频繁起动之用。

由于断路器还具有三段保护特性，可以对电网路器，由于主电路和二次回路采用了插接式结构，省略了固定式断路器所需的隔离开关。

具有一机二用的特点。

操作与维护方便，提性、连续性、和可靠性。

准：JB8590.1，IEC60947-2及GB14048.2分类2.1型号及含义2.2分类：按用途分a.配电用b.保护电动机用按选择保护性能分a.选择型b.非选择性按传动装置分a.手柄直接传动（正面中央手柄直接传动和侧面手柄直接传动，额定工作电压1140V只供侧面）b.电磁铁传动按脱扣器种类分a.具有过电流脱扣器b.具有过电流脱扣器和分励脱扣器c.具有过电流脱扣器和欠电压瞬时（或延时）脱扣器d.具有过电流脱扣器、欠电压瞬时（或延时）脱扣器和分励拖扣器按过电流保护种类分a.短路瞬时动作b.过载长延时，短路短延时及特大短路瞬时动作按欠电压保护种类分a.欠电压瞬时动作b.欠电压延时动作按主回路进出线方式分a.板后进出线（水平进出线）b.板前进出线（垂直进出线）c. 板前进线、板后出线（水平出线、垂直出线）d. 板后出线、板前进线（垂直出线、水平出线）件和安装条件温度最高不超过+40℃24h的平均值不超过+35℃下限值不低于-5℃海拔不超过2000m在周围空气温度+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对温度为90%。
