地下车库照明施工方案地下车库的照明设计是确保车辆和行人安全的关键因素。
在这篇文章中，我将提出一个地下车库照明施工方案，以确保照明系统的可靠性和效果。
一、照明系统设计方案地下车库照明系统设计需要充分考虑以下几个方面：照度要求、能耗控制、灯具选择和布局、安全设备以及紧急情况下的备用照明。
1. 照度要求地下车库的照度要求一般为一般公共场所照明标准，即照度不低于100lx。
但是为了提高可视性和安全性，我们建议将照度要求提高至150lx，尤其是在车辆进出口、楼梯和通道等区域。
2. 能耗控制为了降低能耗，我们计划采用智能照明系统，并结合车库的使用情况进行策略性照明控制。
例如，当车库没有任何车辆或行人进入时，照明系统将自动降低亮度或完全关闭。
此外，我们还会采用LED灯具，以其高效节能和寿命长的特点来减少能耗。
3. 灯具选择和布局在地下车库照明中，选择合适的灯具非常重要。
我们建议采用防爆型LED灯具，以确保灯具的防水、防尘和防爆性能。
此外，提供广角照明效果的灯具将被布局在区域的中央位置，以提供均匀的照度分布。
4. 安全设备地下车库照明系统还需要配备相应的安全设备，如紧急开关、可视报警器和安全标识。
这些设备将用于应对突发情况，例如火灾、断电或其他紧急状况。
5. 紧急备用照明为了应对车库断电等紧急情况，我们计划设置紧急备用照明系统。
这个系统将与主照明系统相互独立，使用应急电源供电，以确保在主灯失效时，仍能够提供最基本的照明。
二、施工步骤1. 设计施工方案和施工时间表，明确每个施工阶段的任务和时间节点。
2. 进行车库现场勘测，包括车库的尺寸、结构和周围环境等相关因素。
3. 安装电缆管线和布置照明设备的定位，确保各个灯具的位置和布局符合设计要求。
4. 安装防爆型LED灯具，并进行电气连接和测试，确保照明系统的正常运行。
5. 安装紧急备用照明系统，并进行与主照明系统的连接测试，确保在紧急情况下的正常切换和运行。
6. 安装安全设备，如紧急开关和可视报警器，并进行测试，确保其正常工作。

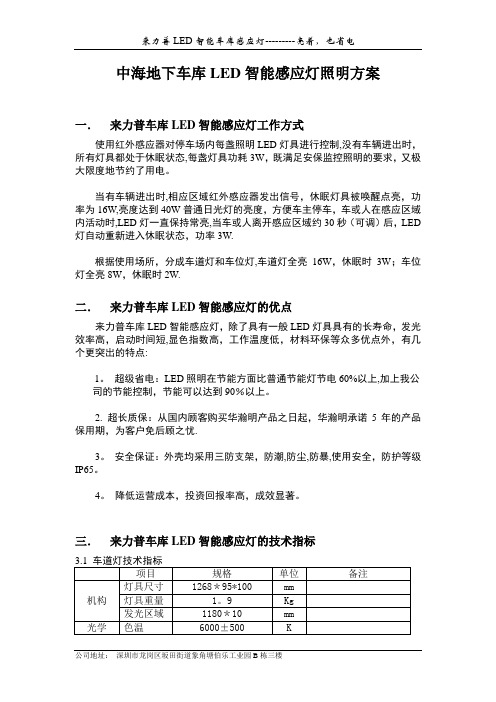

中海地下车库LED智能感应灯照明方案一．来力普车库LED智能感应灯工作方式使用红外感应器对停车场内每盏照明LED灯具进行控制,没有车辆进出时，所有灯具都处于休眠状态,每盏灯具功耗3W，既满足安保监控照明的要求，又极大限度地节约了用电。
当有车辆进出时,相应区域红外感应器发出信号，休眠灯具被唤醒点亮，功率为16W,亮度达到40W普通日光灯的亮度，方便车主停车，车或人在感应区域内活动时,LED灯一直保持常亮,当车或人离开感应区域约30秒（可调）后，LED 灯自动重新进入休眠状态，功率3W.根据使用场所，分成车道灯和车位灯,车道灯全亮16W，休眠时3W；车位灯全亮8W，休眠时2W.二．来力普车库LED智能感应灯的优点来力普车库LED智能感应灯，除了具有一般LED灯具具有的长寿命，发光效率高，启动时间短,显色指数高，工作温度低，材料环保等众多优点外，有几个更突出的特点:1。
超级省电：LED照明在节能方面比普通节能灯节电60%以上,加上我公司的节能控制，节能可以达到90％以上。
2. 超长质保：从国内顾客购买华瀚明产品之日起，华瀚明承诺5年的产品保用期，为客户免后顾之忧.3。
安全保证：外壳均采用三防支架，防潮,防尘,防暴,使用安全，防护等级IP65。
4。
降低运营成本，投资回报率高，成效显著。
三．来力普车库LED智能感应灯的技术指标四．新装来力普车库LED智能感应灯与日光灯方案对比车库基本情况车库12500平方，有277个车位,车道灯有 470个，车位灯有185个,共655盏，分别做传统日光灯方案和来力普车库LED智能感应灯方案。
4。
1 两种方案前期费用对比4.2 两种方案功率和5年使用维护费用对比:来力普感应方案比日光灯方案五年节省费用992，940元。
五．来力普智能感应灯报价。
地下车库智能照明控制系统方案目录一、概述 (3)二、项目需求分析 (3)三、设计原则 (4)四、设计依据 (5)五、系统设计方案 (6)六、智能照明的优越性 (7)七、设备配置介绍 (8)7.1 控制系统简介 (8)7.2 选用设备参数 (9)7.2.1可编程智能控制器 (9)7.2.2开关量模块 (10)7.2.3智能场景开关面板 (12)7.2.4人体红外探测器 (13)7.2.5系统软件平台 (15)7.3部分案例................................... 错误！未定义书签。
一、概述●随着现代高层建筑的发展，出于经济效益的考虑，也为了使用的方便和舒适，地下车库成为现代建筑必不可少的配套建筑之一。
由于地下车库的特殊性，面积较大、层高较低、没有或很少自然采光等，需要有大量的长期照明设备。
在照明设计时应多方面斟酌考虑，有设计缺陷的照明系统会影响行车安全、误导行车方向、浪费能源。
虽然有的停车场在某些特定区域采用红外或声控开关来控制照明，但是节能效果不很明显。
●程必信科技（天津）有限公司凭借在业内领先的技术优势和丰富的实际工程应用经验，将科技、高品质和人性化的设计注入每个产品，面向地下停车场推出：TJSMC地下停车场智能照明控制系统，它通过先进的PBUS总线控制技术，能实现对地下停车场的灯光进行智能化管理与控制，从而达到良好的节能效果、有效地延长灯具的寿命、管理维护非常方便、改善工作环境和提高工作效率、为地下停车场的管理带来较高的经济回报率。
该系统是在社会和酒店发展的战略高度，为提高地下停车场的档次、科学管理水平、节能减排、精简人员、节省运营成本和提高服务质量，而提供的一套完整信息化建设及智能控制的系统解决方案。
二、项目需求分析①工程概述本工程XXXXXXXXXX地下车库。
②项目需求由于地下停车库的位置特点所限，自然采光比较差，因此照明问题往往是物业公司关注的重点，主要表现在以下几个方面：1、一般车库照明都需要7*24小时不间断照明，一年总计电费相当可观；2、车库照明灯具数量相对较多，维修工作量大、灯具更换成本高；3、传统照明控制方式比较单一，灯具的开、关也比较麻烦；4、有些物业为了节约照明成本，会采用减少照明路数的方式达到节约电费的目的，但同时又会导致车库照度降低，影响监控效果，提升停车风险等一系列安全问题，增加管理难度；根据项目图纸及甲方需求并结合以往泰杰赛在其他项目实施中的实际经验，我们对于本项目需求分析如下：（1）通过智能灯光控制系统能节省非常庞大的能源消耗；（2）能够对地下停车场内所有灯光实施监控；（3）地下停车场的灯具数量多，品质高，通过智能照明控制系统可延长灯具的寿命，降低停车场运行费用；三、设计原则智能照明控制系统设计遵循技术先进、功能齐全、性能稳定、时尚创新的原则。
高层住宅地下车库照明施工设计方案一、引言高层住宅地下车库的照明设计是确保车库内部光照充足，提供良好的视觉效果和安全性的重要环节。
本文将设计一套适用于高层住宅地下车库的照明施工方案，旨在提供整洁美观、低能耗、高效的照明解决方案。
二、照明系统设计1. 光源选择针对地下车库照明需求，我们建议选择LED灯作为主要光源。
LED 灯具有高亮度、长寿命、低能耗等优点，能够满足地下车库长时间、高强度的照明需求。
2. 照明布局根据地下车库的平面布局，我们将设计合理的灯具布置方案，以确保整个车库内的光照均匀、无盲区。
在主要通道和停车位周围，设置天花板嵌入式灯具，提供整体照明；在出入口、转弯处和直角处，设置壁灯和角落灯，增加照明效果。
3. 光照设计为了达到良好的光照效果，我们将设计适当的光照度和色温。
一般来说，地下车库的照度应达到150-200lux，色温选择4000-5000K，能够提供清晰的视觉效果和舒适的观感。
三、照明控制系统设计1. 光感应控制我们将在整个地下车库内设置光感应器，通过感应环境的亮度，自动调节灯光的亮度和开启时间。
当车库内人流稀少或光线充足时，自动降低灯光亮度，以实现节能效果。
2. 智能控制通过智能控制系统，将车库内灯光划分为不同的区域，实现分区域控制和计时控制。
当车辆进入或离开某个区域时，相应区域的灯光会自动开启或关闭，确保能够提供恰到好处的照明。
3. 应急照明设计为了应对突发情况，我们将设置应急照明系统。
当地下车库的主电源中断时，应急灯具将自动启动，提供基本的照明，确保人员的安全疏散。
四、设备选型与安装说明1. 灯具选型根据照明需求和设计方案，我们建议选择符合国家标准的LED灯具。
LED灯具应符合能效等级标准，并具备防尘、防水、防腐等特性，以适应地下车库的特殊环境。
2. 安装要求地下车库的照明系统安装应符合相关的安全标准。
灯具的安装高度和数量应根据具体情况进行调整，以达到最佳照明效果。
线路敷设应符合电气安全要求，保证线路的可靠性和耐用性。
地下车库及厂房照明改造建议书尊敬的领导：地下车库及厂房是我们日常工作和生活中重要的场所之一，它们的照明系统的质量和效果直接影响到我们的工作环境和个人安全。
为了改善地下车库及厂房的照明条件，提高工作人员的工作效率和安全性，我们在此向您提出照明改造建议书。
1. 现状分析（1）地下车库：目前地下车库的照明设备主要采用荧光灯和气体放电灯，存在以下问题：照度不足、发光效果较差、色温不够自然等；（2）厂房：厂房的照明采用的是传统的金卤灯或者白炽灯，存在能耗高、发热量大、使用寿命短等问题。
2. 改造方案（1）地下车库：a. 照明设备升级：将目前的荧光灯和气体放电灯更换为LED灯。
LED灯具有高亮度、耐用、寿命长等优点，可以提供更为明亮、均匀的照明效果；b. 照明布局优化：根据地下车库的结构和使用需求，重新规划照明设备的布局，确保各个角落都能得到充分的照明。
（2）厂房：a. 照明设备选择：根据厂房的空间高度和使用需求，选用适合的LED高感光度灯具，确保照明效果的均匀性和舒适性；b. 照明系统控制：通过安装自动感应器和光线亮度传感器等设备，实现照明系统的智能化控制，根据厂房内的光照情况自动调节灯光亮度，进一步提高能源利用效率。
3. 改造效果预期（1）地下车库：a. 照度提高：LED灯具具有高亮度，能够提供更为明亮的照明效果，有效解决了目前照度不足的问题；b. 节能环保：LED灯具的能效比传统照明设备更高，更加节能环保，降低了能源消耗；c. 维护成本减少：由于LED灯具的寿命长，维护和更换成本也大大降低。
（2）厂房：a. 能耗降低：LED灯具的能耗相较传统照明设备大幅降低，从而减少能源开销；b. 使用寿命长：LED灯具的使用寿命一般可以达到5万小时以上，大大减少了更换和维护的频率和成本；c. 光线均匀：通过优化照明设备的布局和智能化控制系统，能够使厂房内的光线均匀分布，提供更为舒适的工作环境。
4. 投资计划根据地下车库及厂房的具体面积和改造需求，我们初步预计改造所需的投资金额为XX万元。

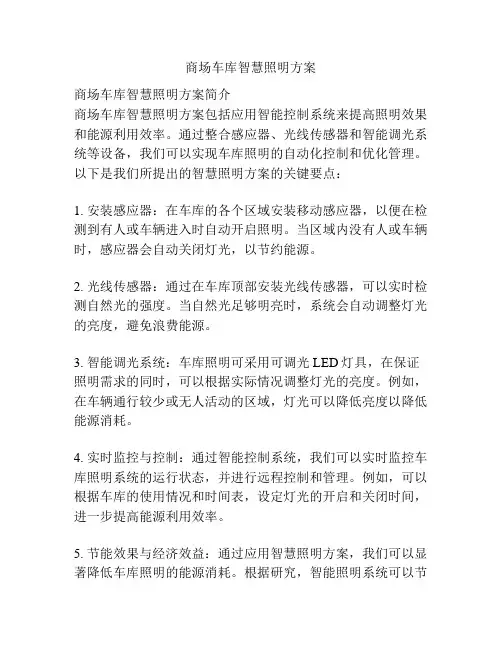

商场车库智慧照明方案
商场车库智慧照明方案简介
商场车库智慧照明方案包括应用智能控制系统来提高照明效果和能源利用效率。
通过整合感应器、光线传感器和智能调光系统等设备，我们可以实现车库照明的自动化控制和优化管理。
以下是我们所提出的智慧照明方案的关键要点：
1. 安装感应器：在车库的各个区域安装移动感应器，以便在检测到有人或车辆进入时自动开启照明。
当区域内没有人或车辆时，感应器会自动关闭灯光，以节约能源。
2. 光线传感器：通过在车库顶部安装光线传感器，可以实时检测自然光的强度。
当自然光足够明亮时，系统会自动调整灯光的亮度，避免浪费能源。
3. 智能调光系统：车库照明可采用可调光LED灯具，在保证照明需求的同时，可以根据实际情况调整灯光的亮度。
例如，在车辆通行较少或无人活动的区域，灯光可以降低亮度以降低能源消耗。
4. 实时监控与控制：通过智能控制系统，我们可以实时监控车库照明系统的运行状态，并进行远程控制和管理。
例如，可以根据车库的使用情况和时间表，设定灯光的开启和关闭时间，进一步提高能源利用效率。
5. 节能效果与经济效益：通过应用智慧照明方案，我们可以显著降低车库照明的能源消耗。
根据研究，智能照明系统可以节
约约30％至50％的能源，并提高照明质量。
这将不仅减少能源开销，还有助于降低对环境的影响，并为商场提供大量的经济效益。
总结
商场车库智慧照明方案的应用可以提高照明效果和能源利用效率。
通过安装感应器、光线传感器和智能调光系统，以及实时监控与控制功能，我们可以实现车库照明的自动化控制和优化管理。
这不仅能节约能源，还能够降低能源开销并提供经济效益。
地下车库照明方案1. 背景介绍地下车库是一个常见的停车场场地，由于其位置在地下，缺乏自然光线的照射，因此需要合适的照明方案来提供足够的光照。
本文将介绍一个地下车库照明方案，旨在提供高效、环保、节能的照明解决方案。
2. 方案设计2.1. 光源选择地下车库照明使用光源需考虑光效和节能性。
传统的荧光灯和白炽灯虽然较为常见，但其能效较低，寿命短。
因此，我们建议选择LED 灯作为地下车库的照明光源。
LED灯具有高能效、长寿命、均匀光照等优点，可以满足地下车库的照明需求。
2.2. 灯具布置地下车库照明需要使得整个车库内的光线能够均匀照射到每个停车位上，避免出现光线不足或光线聚集的情况。
因此，我们建议在地下车库的通道和停车位上合理布置LED灯，以确保每个区域都能获得适当的光照。
2.3. 照明控制系统为了节能和提高照明的智能化程度，我们建议在地下车库中安装照明控制系统。
该系统可以根据车流量和周围环境的亮度自动调节照明亮度。
此外，还可以通过传感器实时检测车辆进出的情况，进一步减少能源的浪费。
3. 方案优势3.1. 节能环保LED灯具有较高的能效，相较于传统荧光灯和白炽灯，能够节省更多的能源。
LED灯的寿命也较长，减少了更换灯管的频率，降低了对环境的污染。
3.2. 高光效亮度LED灯具有较高的亮度，可以在地下车库中提供足够的光照，确保驾驶员和行人的安全。
3.3. 智能控制照明控制系统可以根据实际情况自动调节照明亮度，避免能源浪费和光线不足或过强的问题。
此外，通过传感器的应用，可以实时检测车辆进出情况，进一步提高能源利用效率。
3.4. 维护成本低LED灯具有较长的使用寿命，减少了更换灯具的频率，降低了维护成本。
4. 实施方案4.1. 选购LED灯和安装设备根据地下车库的大小和需要照明的面积，选择适当的LED灯进行采购，并雇佣专业的施工队伍进行设备的安装。
4.2. 安装照明控制系统根据照明需求和条件，在地下车库的适当位置安装照明控制系统，并与LED灯进行连接和调试。
地下车库智能照明控制系统方案目录一、概述 (3)二、项目需求分析 (3)三、设计原则 (4)四、设计依据 (5)五、系统设计方案 (6)六、智能照明的优越性 (7)七、设备配置介绍 (8)7.1 控制系统简介 (8)7.2 选用设备参数 (9)7.2.1可编程智能控制器 (9)7.2.2开关量模块 (10)7.2.3智能场景开关面板 (12)7.2.4人体红外探测器 (13)7.2.5系统软件平台 (15)7.3部分案例................................... 错误！未定义书签。
一、概述●随着现代高层建筑的发展，出于经济效益的考虑，也为了使用的方便和舒适，地下车库成为现代建筑必不可少的配套建筑之一。
由于地下车库的特殊性，面积较大、层高较低、没有或很少自然采光等，需要有大量的长期照明设备。
在照明设计时应多方面斟酌考虑，有设计缺陷的照明系统会影响行车安全、误导行车方向、浪费能源。
虽然有的停车场在某些特定区域采用红外或声控开关来控制照明，但是节能效果不很明显。
●程必信科技（天津）有限公司凭借在业内领先的技术优势和丰富的实际工程应用经验，将科技、高品质和人性化的设计注入每个产品，面向地下停车场推出：TJSMC地下停车场智能照明控制系统，它通过先进的PBUS总线控制技术，能实现对地下停车场的灯光进行智能化管理与控制，从而达到良好的节能效果、有效地延长灯具的寿命、管理维护非常方便、改善工作环境和提高工作效率、为地下停车场的管理带来较高的经济回报率。
该系统是在社会和酒店发展的战略高度，为提高地下停车场的档次、科学管理水平、节能减排、精简人员、节省运营成本和提高服务质量，而提供的一套完整信息化建设及智能控制的系统解决方案。
二、项目需求分析①工程概述本工程XXXXXXXXXX地下车库。
②项目需求由于地下停车库的位置特点所限，自然采光比较差，因此照明问题往往是物业公司关注的重点，主要表现在以下几个方面：1、一般车库照明都需要7*24小时不间断照明，一年总计电费相当可观；2、车库照明灯具数量相对较多，维修工作量大、灯具更换成本高；3、传统照明控制方式比较单一，灯具的开、关也比较麻烦；4、有些物业为了节约照明成本，会采用减少照明路数的方式达到节约电费的目的，但同时又会导致车库照度降低，影响监控效果，提升停车风险等一系列安全问题，增加管理难度；根据项目图纸及甲方需求并结合以往泰杰赛在其他项目实施中的实际经验，我们对于本项目需求分析如下：（1）通过智能灯光控制系统能节省非常庞大的能源消耗；（2）能够对地下停车场内所有灯光实施监控；（3）地下停车场的灯具数量多，品质高，通过智能照明控制系统可延长灯具的寿命，降低停车场运行费用；三、设计原则智能照明控制系统设计遵循技术先进、功能齐全、性能稳定、时尚创新的原则。
并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。
智能照明控制系统设计方案具有科学性、合理性、可操作性。
其具有以下原则：1)先进性与适用性系统的技术性能和质量指标达到国内领先水平的同时，确保系统的安装调试、软件编程和操作使用简便易行、容易掌握，并具有适合本项目的特点。
智能控制系统网络技术适应时代发展的要求。
同时系统可面向各种管理层次使用，我们的系统功能的配置以给用户提供舒适、安全、方便、快捷为准则，操作简便易学。
2)实用性本系统充分考虑了用户的实际需要和信息技术发展的趋势，根据用户现场环境，设计适合现场情况、符合用户需求的系统配置方案，通过严密、有机的组合，实现最佳的性能，保证系统功能实施的需求。
3)可靠性与安全性在设计中要按照高起点、高质量、高可靠性的原则设计，在系统故障或事故造成系统瘫痪后，能确保数据的准确性、完整性、和一致性，并具备迅速恢复的功能，同时系统具有一整套完整的管理策略可以保证系统的安全运行。
4)开放性与标准性开放、标准化的技术使得建筑内空调、通风及照明等设备都能方便地被集成到一个平台。
这将大大减少人员培训和设备维护成本，提高能源利用率，并可通过采集和共享大量实时设备运行和资金消耗数据，提供增值服务。
开放式系统使用如TCP/IP、LonWorks标准化协议，做到与市场上几乎所有的系统兼容，并且可以与这些系统集成在同一网络构架中，因此工程师可以根据实际情况因地制宜地定制方案。
我们的系统不局限于采用一家供应商的技术，赋予您更多的选择。
5)可扩充性系统设计考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能，并根据今后项目工程的实际要求扩展系统功能，同时在方案设计中留有冗余，以满足用户今后发展的需求。
6)追求最优化的系统设备配置在满足用户对功能、质量、性能、价格和服务等方面的要求下，我们追求最优化的系统设备配置。
四、设计依据●《民用建筑设计通则》GB503522005●《民用建筑电气设计规范》JGJ/T 16-2008●《智能建筑设计标准》GB/T50314-2006●《智能建筑评估标准》DG/T08-2001●《智能建筑工程质量验收标准》GB50339-2003●《智能建筑施工及验收规范》(DG/TJ08-601-2009 J10111-2010)●国家建筑标准设计电气装置标准图集、建筑电气安装工程图.五、系统设计方案车库智能照明控制系统在中央控制主机的作用下，处于自动控制状态。
每天上下班高峰时段，车库车辆进出繁忙，车库的车道照明和车位照明应处于全开状态，便于车主进出车库。
在非高峰时段，白天日光充足，车流量小，可关闭所有车位照明，并对车道照明采用1/2或1/3隔灯控制，以节省能耗。
深夜时候，车流量最小，可关闭所有的车道照明和车位照明，只保留应急指示灯照明，保证基本的照度，以节约能耗。
也可根据实际照明及车辆的使用情况，将一天的照明分为几个时段，通过软件的设置，在这些时段内，自动控制灯具开闭的数量。
达到控制区域不同的照度方式以供照明，这样使灯光的照明既得到了有效的利用，又大大地减少了电能的浪费，保护了灯具，延长了灯具的使用寿命。
如有特殊需要，可在管理室用按键开关，手动开启或关闭照明。
当符合了自动控制的要求时，系统会自动恢复到自动运行的状态，无需手动复位。
车库照明还可以采用红外控制，达到车来灯亮，车走灯灭的效果。
此外在车库控制箱附近安装现场控制面板，用于车库灯光照明的手动控制。
只要按动一个键便可改变整个车库的灯光。
控制方式：中央控制：在主控中心对所有照明回路进行监控，通过电脑操作界面控制灯的开关。
定时控制：白天、傍晚、夜晚、深夜定时控制。
隔灯控制：利用隔灯的方式区分照明回路，实现1/3、2/3、3/3照度控制。
现场可编程开关控制：通过编程的方式确定每个开关按键所控制的回路单键可控制单个回路、多个回路。
红外控制：达到车来灯亮，车走灯灭的效果。
六、智能照明的优越性实现照明控制智能化采用智能照明控制系统后，可使照明系统工作在全自动状态，系统将按预先设置切换若干基本工作状态，根据预先设定的时间自动地在各种工作状态之间转换。
此外，还可用手动控制面板，根据一天中的不同时间，不同用途精心地进行灯光的场景预设置，使用时只需调用预先设置好的最佳灯光场景，使人产生新颖的视觉效果。
随意改变各区域的光照度。
可观的节能效果节约能源和降低运行费用是业主们关心的一个重要问题。
由于 TJSMC智能照明控制系统能够通过合理的管理，根据不同日期、不同时间预先进行光照度的设置，不需要照明的时候，保证将灯关掉；在大多数情况下很多区域其实不需要把灯全部打开或开到最亮，TJSMC 智能照明控制系统能用最经济的能耗提供最舒适的照明；系统能保证只有当必需的时候才把灯点亮，或达到所要求的亮度，从而大大降低了博物馆的能耗。
延长灯具寿命灯具损坏的致命原因是电压过高。
灯具的工作电压越高，其寿命则成倍降低。
反之，灯具工作电压降低则寿命成倍增长。
因此，适当降低灯具工作电压是延长灯具寿命的有效途径。
TJSMC智能照明控制系统能成功地抑制电网的冲击电压和浪涌电压，使灯具不会因上述原因而过早损坏。
还可通过系统人为地确定电压限制，提高灯具寿命。
智能照明控制系统采用了软启动和软关断技术，避免了灯丝的热冲击，使灯具寿命进一步得到延长。
TJSMC 智能照明控制系统能成功地延长灯具寿命 2-4 倍。
不仅节省大量灯具，而且大大减少更换灯具的工作量，有效地降低了照明系统的运行费用。
提高管理水平，减少维护费用智能照明控制系统，将普通照明人为的开与关转换成了智能化管理，系统将自动按照预先设定的程序运行。
如果需要改变，通过一个按键就可以控制所有的灯光，大大减少了车库的运行维护费用，并带来极大的投资回报。
可与其他系统联动控制TJSMC智能照明控制系统由 P-BUS总线进行通信控制，并由 TCP/IP 通信协议进行整体集联，并兼容485总线协议，与其他系统联动控制（空调系统、窗帘系统、AV 系统等）。
综合控制TJSMC智能照明系统可通过中央机房的智能照明监控服务器对整个系统进行监控。
例如，了解当前各个照明回路的工作状态；设置、修改场景；当有紧急情况时控制整个系统及发出故障报告。
可通过网关接口及串行接口与办公楼区内的保安系统或消防系统等控制系统相连接，当发生紧急情况后可强制打开所有回路。
七、设备配置介绍7.1 控制系统简介系统概述美国埃施朗公司（Echelon）是Lonworks总线的发起人， Pyxos 总线是埃施朗公司针对LED 照明推出的新一代IO总线，只需要一对双绞线就将所有的设备连接在一起。
Pyxos总线具有以下优势：通信链路供电；双绞线无极性连接；高速可确定性通信；支持总线式和自由拓扑两种组网方式；系统特点●智能控制器采用Pyxos总线扩展，具有高速、无极性、通信链路供电、支持自由拓扑等优势。
●布线构架与KNX总线相似，并且无缝连接KNX系统。
●无需网关，无需DALI专用电源，无缝连接DALI总线灯具。
●强大的串口扩展功能，兼容Modbus-RTU、DLT-1997、HL8006等协议。
●控制逻辑可联动串口透明转发数据，无需中控主机，控制第三方串口设备。
●扩展模块种类齐全，包括：继电器模块、调光模块、开关输入模块、场景面板模块、光照度模块、人体感应模块、红外学习转发模块、空气质量传感器模块等，可以应对各种复杂的应用场景。
●控制器逻辑可以图形化自由编程，定时、场景、排程等全部由软件逻辑配置，无需再添加硬件逻辑模块。
系统架构7.2 选用设备参数7.2.1可编程智能控制器●SMC-LC08+功能特点：●可用于集成第三方设备●支持2路RS485接口●以太网通讯支持UDP,TCP-Client,TCP-Server●串口通讯支持标准MODBUS-RTU协议及用户自定义协议●支持8路开关量输入、8路磁保持继电器输出●开关量输入可接入开关、报警、红外人体感应器等信号，继电器输出可控制照明、电机、报警等开关回路●广泛应用于智能照明、安防报警、电动窗帘等机电设备控制领域基本参数：7.2.2开关量模块●MO-LC04+功能特点：●支持4路开关量输入、4路磁保持继电器输出●开关量输入可接入开关、报警、红外人体感应器等信号，继电器输出可控制照明、电机、报警等开关回路●广泛应用于智能照明、安防报警、电动窗帘等机电设备控制领域基本参数：●MO-LC08+功能特点：●支持8路开关量输入、8路磁保持继电器输出●开关量输入可接入开关、报警、红外人体感应器等信号，继电器输出可控制照明、电机、报警等开关回路●广泛应用于智能照明、安防报警、电动窗帘等机电设备控制领域基本参数：●MO-LC12+功能特点：●支持12路开关量输入、12路磁保持继电器输出●开关量输入可接入开关、报警、红外人体感应器等信号，继电器输出可控制照明、电机、报警等开关回路●广泛应用于智能照明、安防报警、电动窗帘等机电设备控制领域基本参数：7.2.3智能场景开关面板●MO-SW6B功能特点：●玻璃面板，电容触摸按键●LED背景灯指示、亮度可调节●每个按键支持长按短按功能，均可实现开关、调光、场景控制●支持面板按键刻字●广泛应用于智能照明、智能家居、客房控制等控制领域基本参数：●MO-SW6C功能特点：●金属拉丝面板，灵动按键●LED背景灯指示、亮度可调节●每个按键支持长按短按功能，均可实现开关、调光、场景控制●支持面板按键刻字●广泛应用于智能照明、智能家居、客房控制等控制领域基本参数：7.2.4人体红外探测器●MO-IF01-A(B)功能特点：●高灵敏度四元型热释电红外传感器探头●特殊运算电路，可探测到人体微小动作●广泛应用于智能照明、智能家居、客房控制等控制领域中走廊、楼梯间、卫生间等处照明的自动开关，起到“人来灯亮，人走灯灭”的节能作用。
