《固定式压力容器安全技术监察规程》压力容器类别及压力等级、品种的划分日期：2010-5-9 11:29:53访问：61次压力容器类别及压力等级、品种的划分A1 压力容器的分类A1.1 介质分组压力容器的介质分为以下两组，包括气体、液化气体或者最高工作温度高于或者等于标准沸点的液体。
(1)第一组介质：毒性程度为极度危害、高度危害的化学介质，易爆介质，液化气体。
(2)第二组介质：除第一组以外的介质。
A1.2 介质危害性介质危害性指压力容器在生产过程中因事故致使介质与人体大量接触，发生爆炸或者因经常泄漏引起职业性慢性危害的严重程度，用介质毒性程度和爆炸危害程度表示。
A1.2.1 毒性程度: 综合考虑急性毒性、最高容许浓度和职业性慢性危害等因素。
极度危害最高容许浓度小于0.1mg/m3；高度危害最高容许浓度0.1～1.0 mg/m3;中度危害最高容许浓度1.0～10.0 mg/m3; 轻度危害最高容许浓度大于或者等于10.0 mg/m3。
A1.2.2 易爆介质: 指气体或者液体的蒸汽、薄雾与空气混合形成的爆炸混合物，并且其爆炸下限小于10%，或者爆炸上限和爆炸下限的差值大于或者等于20%的介质。
A1.2.3 具体介质毒性危害程度和爆炸危险程度的确定按照HG 20660—2000 《压力容器中化学介质毒性危害和爆炸危险程度分类》确定。
HG 20660没有规定的，由压力容器设计单位参照GB 5044—85 《职业性接触毒物危害程度分级》的原则，决定介质组别。
A1.3压力容器类别划分方法A1.3.1 基本分类压力容器类别的划分应当根据介质特性，按照以下要求选择划分图，再根据设计压力p（单位MPa）和容积V（单位L），标出坐标点，确定压力容器类别：(1)第一组介质，压力容器类别的划分见图A-1；(2)第二组介质，压力容器类别的划分见图A-2。
图A-1 压力容器类别划分图—第一组介质图A-2 压力容器类别划分图—第二组介质A1.3.2多腔压力容器类别划分多腔压力容器（如换热器的管程和壳程、夹套容器等）按照类别高的压力腔作为该容器的类别并且按该类别进行使用管理。

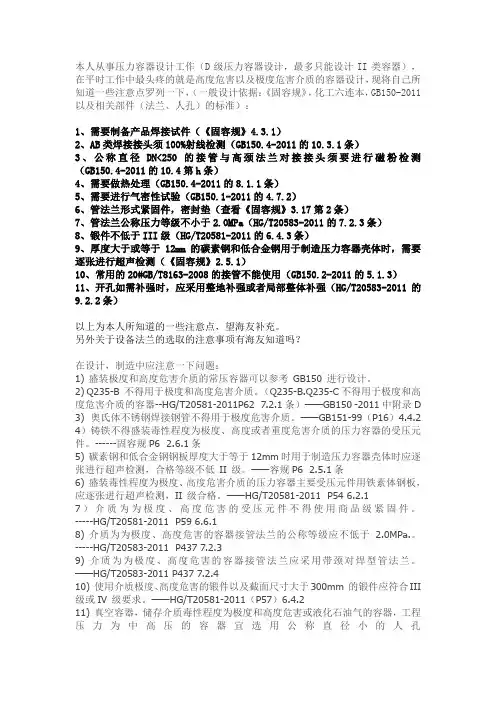

本人从事压力容器设计工作（D级压力容器设计，最多只能设计II类容器），在平时工作中最头疼的就是高度危害以及极度危害介质的容器设计，现将自己所知道一些注意点罗列一下，（一般设计依据：《固容规》，化工六连本，GB150-2011以及相关部件（法兰、人孔）的标准）：1、需要制备产品焊接试件（《固容规》4.3.1）2、AB类焊接接头须100%射线检测（GB150.4-2011的10.3.1条）3、公称直径DN<250的接管与高颈法兰对接接头须要进行磁粉检测（GB150.4-2011的10.4第h条）4、需要做热处理（GB150.4-2011的8.1.1条）5、需要进行气密性试验（GB150.1-2011的4.7.2）6、管法兰形式紧固件，密封垫（查看《固容规》3.17第2条）7、管法兰公称压力等级不小于2.0MPa（HG/T20583-2011的7.2.3条）8、锻件不低于III级（HG/T20581-2011的6.4.3条）9、厚度大于或等于12mm的碳素钢和低合金钢用于制造压力容器壳体时，需要逐张进行超声检测（《固容规》2.5.1）10、常用的20#GB/T8163-2008的接管不能使用（GB150.2-2011的5.1.3）11、开孔如需补强时，应采用整地补强或者局部整体补强（HG/T20583-2011的9.2.2条）以上为本人所知道的一些注意点，望海友补充。
另外关于设备法兰的选取的注意事项有海友知道吗？在设计，制造中应注意一下问题：1) 盛装极度和高度危害介质的常压容器可以参考GB150 进行设计。
2) Q235-B 不得用于极度和高度危害介质。
（Q235-B.Q235-C不得用于极度和高度危害介质的容器--HG/T20581-2011P62 7.2.1条）——GB150 -2011中附录D 3) 奥氏体不锈钢焊接钢管不得用于极度危害介质。
——GB151-99（P16）4.4.2 4）铸铁不得盛装毒性程度为极度、高度或者重度危害介质的压力容器的受压元件。

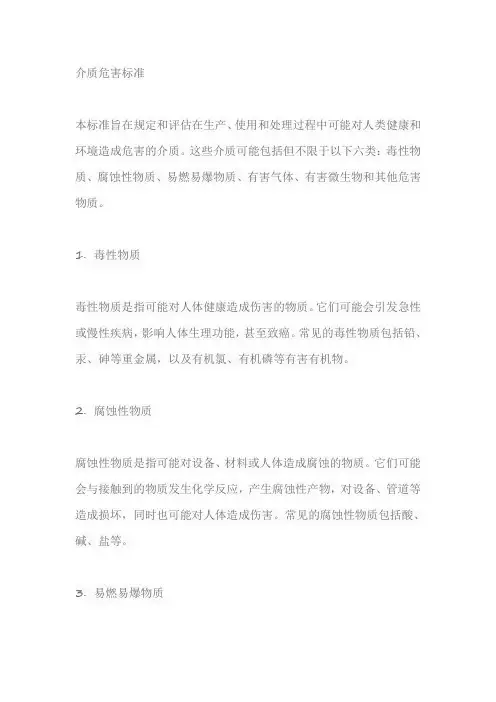

介质危害标准本标准旨在规定和评估在生产、使用和处理过程中可能对人类健康和环境造成危害的介质。
这些介质可能包括但不限于以下六类：毒性物质、腐蚀性物质、易燃易爆物质、有害气体、有害微生物和其他危害物质。
1. 毒性物质毒性物质是指可能对人体健康造成伤害的物质。
它们可能会引发急性或慢性疾病，影响人体生理功能，甚至致癌。
常见的毒性物质包括铅、汞、砷等重金属，以及有机氯、有机磷等有害有机物。
2. 腐蚀性物质腐蚀性物质是指可能对设备、材料或人体造成腐蚀的物质。
它们可能会与接触到的物质发生化学反应，产生腐蚀性产物，对设备、管道等造成损坏，同时也可能对人体造成伤害。
常见的腐蚀性物质包括酸、碱、盐等。
3. 易燃易爆物质易燃易爆物质是指具有高度危险性的物质，它们可能在受到冲击、摩擦或高温等外界作用时发生燃烧或爆炸。
这些物质可能对人体和环境造成重大危害。
常见的易燃易爆物质包括石油、天然气、氨气等。
4. 有害气体有害气体是指对人体健康和环境造成危害的气体。
它们可能会引起头痛、恶心、呼吸困难等症状，长期接触可能对肺部和身体其他器官造成损害。
常见的有害气体包括二氧化碳、一氧化碳、二氧化硫等。
5. 有害微生物有害微生物是指可能对人体健康和环境造成危害的微生物。
它们可能会引起各种疾病，如流感、肺炎等，甚至可能引发大规模流行病。
此外，有些微生物还可能对植物和环境造成危害。
6. 其他危害物质除了以上五类物质外，还有一些其他危害物质可能对人体健康和环境造成危害，如放射性物质、致癌物质等。
这些物质可能会对人体健康造成长期影响，甚至增加患癌症的风险。
1、适用范围为了确定压力容器的类别和技术要求，本标准对介质的毒性危害和爆炸危险程度进行了分类。
本标准旨在对化工压力容器中使用或储存的化学介质（包括原料、成品、半成品、中间体、反应体、反应副产物和杂质等）的毒性危害和爆炸危险程度进行分类，并据以确定压力容器的类别和致密性、密封性技术要求。
2、引用标准GB5044-85《职业性接触毒物危害程度分级》国家质量技术监督局《压力容器安全技术监察规程》（1999）（以下简称“容规”）3、分类原则3.1 本标准所确定的化学介质毒性危害和爆炸危险程度，系指压力容器在生产过程中因事故致使介质与人体大量接触，发生爆炸，或因经常泄漏引起职业性慢性危害的严重程度。
3.2 化学介质的毒性危害程度是以GB5044所规定的六项分级指标为基础进行分类的。
根据毒性危害程度分为极度危害、高度危害和中度危害（注1）。
3.3 用于确定压力容器的类别时,应根据事故状态,介质与人体大量接触所引起的危害进行毒性危害程度分类。
为此，本标准系以急性毒性和最高容许浓度两项指标为主，并考虑其它指标的归属，综合分析，全面权衡后进行分类。
表1至表4列出了常见的毒性程度为极度危害、高度危害和中度危害的化学介质。
3.4 用于确定化工压力容器的致密性、密封性技术要求时，除应根据事故状态外，尚应计及经常性的泄漏而引起的慢性潜在危害。
为此，以急性毒性、最高容许浓度和致癌性三项指标为主，并考虑其它指标的归属，综合分析，全面权衡后进行分类。
对某些介质，则按其某一突出危害程度（如致癌性）进行分类。
所以表中所列的少数介质的类别归属有所调整，详见注解。
3.5 根据《压力容器安全技术监察规程》的规定，划定爆炸危险介质的类别（注2）。
爆炸下限小于10%，或爆炸上限与下限的差值大于、等于20%的介质。
3.6 使用中涉及多种化学介质时,应按介质组份中毒性危害或爆炸危险程度最大的介质考虑；当某一危害性物质在介质中含量极少时，应按其危害程度及其含量综合考虑，按照本标准的分类原则，由设计单位的工艺设计或使用单位的生产技术部门决定类别。
第七部分压力容器、压力管道、锅炉重大危险源辨识与分级1范围本办法规定了压力容器、压力管道、锅炉重大危险源辨识与分级的方法。
本办法适用于《特种设备安全监察条例》规定范围内在用压力容器、压力管道、锅炉的重大危险源辨识与分级。
2规范性引用文件中华人民共和国国务院令第549号《特种设备安全监察条例》安监管协调字〔2005〕125号《关于规范重大危险源监督与管理工作的通知》河北省人民政府令〔2009〕第12号《河北省重大危险源监督管理规定》TSGR0001《非金属压力容器安全技术监察规程》TSGR0002《超高压容器安全技术监察规程》TSGR0004《固定式压力容器安全技术监察规程》TSGD0001《压力管道安全技术监察规程-工业管道》TSGD5001《压力管道使用登记管理规则》HG20660《压力容器中化学介质毒性危害和爆炸危险程度分类》GBZ230《职业性接触毒物危害程度分级》3术语和定义3.1压力容器是指盛装气体或者液体，承载一定压力的密闭设备。
其范围规定为最高工作压力大于或者等于0.1MPa（表压），且工作压力与容积的乘积大于或者等于2.5MPa·L，且盛装介质为气体、液化气体以及最高工作温度高于或者等于其办法沸点的液体的固定式容器；盛装公称工作压力大于或者等于0.2MPa（表压），且压力与容积的乘积大于或者等于1.0MPa·L的气体、液化气体和办法沸点等于或者低于60℃液体的气瓶等。
压力容器按设计压力大小分为四个压力等级，具体划分如下：低压容器0.1MPa≤p＜1.6MPa;中压容器1.6MPa≤p＜10.0MPa;高压容器10MPa≤p＜100MPa;超高压容器p≥100MPa。
3.2压力管道是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于办法沸点的液体介质，且公称直径大于25mm的管道。
化学品毒性分类艾晓欣摘要本文主要介绍危险化学品的毒性分级以及在不同规范中的对比关键词化学品毒性苯的毒性1、概述化学品，系指工业用和民用的化学原料、中间体、产品等单分子化合物、聚合物以及不同化学物组成的混合剂与产品。
不包括法律、法规已有规定的食品、食品添加剂、化妆品、药品等。
毒性，指外源化学物质与机体接触或进入体内的易感部位后，能引起损害作用的相对能力，或简称为损伤生物体的能力。
也可简单表述为，外源化学物在一定条件下损伤生物体的能。
在目前国内现行规范中危险化学品毒性的定义在不同规范中有时会有不同的解释，这就要求设计人员熟知各规范的要求，以及各规范的应用领域，从而使我们的设计能够满足规范要求。
2、相关术语（1）急性吸入毒性：实验动物短时间（24h内）持续吸入一种可吸入性受试样品后，在短期内出现的健康损害效应。
（2）半数致死浓度（LC50）：指在一定时间内经呼吸道吸入受试样品后引起受试动物发生死亡概率为50%的浓度。
以单位体积空气中受试样品的质量(mg/m)来表示。
（3）急性经皮毒性：实验动物短时间（24h内）经皮肤接触受试样品后，在短期内出现的健康损害效应。
（4）急性经口毒性：一次或在24h内多次经口给予实验动物受试样品后，动物在短期内出现的健康损害效应。
（5）半数致死剂量（LD50）：在一定时间内经口或经皮给予受试样品后，使受试动物发生死亡概率为50%的剂量。
以单位体重接受受试样品的质量(mg/kg bw或g/kg bw)来表示。
（6）皮肤刺激性：皮肤涂敷受试样品后局部产生的可逆性炎性变化。
（7）皮肤腐蚀性：皮肤涂敷受试样品后局部引起的不可逆组织损伤。
（8）眼刺激性：眼球表面接触受试样品后产生的可逆性炎性变化。
（9）眼腐蚀性：眼球表面接触受试样品后引起的不可逆性组织损伤。
（10）皮肤致敏（过敏性接触性皮炎）：皮肤对一种物质产生的免疫源性皮肤反应。
对于人类这种反应可能以瘙痒、红斑、丘疹、水疱、融合水疱为特征。
生产区域防火防爆危险等级划分四川美丰实业有限公司马小军一、防火防爆等级划分依据：1、《爆炸危险场所安全规定》19952、《建筑设计防火规范》GB50016-20063、《石油化工企业设计防火规范》2008版4、《危险场所电气防爆安全规范》（AQ3009-2007）5、《爆炸和火灾危险环境电力装置设计规范》(GB50058-92)6、《国家安全监管总局关于公布首批重点监管的危险化工工艺目录的通知》（安监总管三〔2009〕116号）确定重点监管区域。
7、《压力容器中化学介质毒性危害和爆炸危险程度分类》H G 20660 – 20008、《危险化学品重大危险源辩识》（GB18218-20009）9、本生产区介质的理化性二、防火防爆等级划分步骤：1、按照生产区介质理化性、《石油化工企业设计防火规范》（2008版）对生产区域按工序划分火灾危险性。
2、按照《建筑设计防火规范》(GB50016-2006)对办公区域、库房等进行危险等级划分。
3、按照《爆炸危险场所安全规定》（1995年）、《压力容器中化学介质毒性危害和爆炸危险程度分类》（HG20660–2000）对生产区域按工序划分爆炸危险等级。
4、按照《危险场所电气防爆安全规范》（AQ3009-2007）、《爆炸和火灾危险环境电力装置设计规范》(GB50058-92)对生产区域进行电气防爆危险等级分区。
5、按照《危险化学品重大危险源辩识》（GB18218-20009）确定重大危险源。
6、按照《国家安全监管总局关于公布首批重点监管的危险化工工艺目录的通知》（安监总管三〔2009〕116号）确定重点监管区域。
三、防火防爆等级划分方法：采用危险度评价法进行进行防火防爆危险等级确定。
1).危险等级划分依据物质性质、数量和工艺条件三个主要因素，每个因素分为A、B、C三级。
（见下表）2).物质性质最为危险或数量特别大或工艺条件最为特殊为A级，B级次之，C级最小。
3).工艺条件分为温度、压力和化学反应三个子因素，每个子因素同样分为a、b、c三级，根据三个子因素的级，按照二个c级相当于一个B级，二个b级相当一个A级的原则，定出一个工艺条件的级。
