广西大学模拟电路课程考试试卷(供参考)

自测题一一、判断题1．因为P 型半导体的多数载流子是空穴，所以它带正电。

（ F ）2．在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。

（ T ）3．处于放大状态的三极管，集电极电流是多数载流子漂移所形成的。

（ F ）二、单选题1．半导体中的少数载流子产生的原因是（ D ）。

A ．外电场B ．内电场C ．掺杂D ．热激发2．用万用表测二极管的正、反向电阻来判断二极管的好坏，好的管子应为（ C ）。

A ．正、反向电阻相等B ．正向电阻大，反向电阻小C ．反向电阻比正向电阻大很多倍D ．正、反向电阻都等于无穷大3．二极管的伏安特性曲线的正向部分在环境温度升高时将（ B ）。

(X 轴为电压)A ．右移B ．左移C ．上移D ．下移4．当外加偏置电压不变时，若工作温度升高，二极管的正向导通电流将（ A ）。

A ．增大B ．减小C ．不变D ．不确定5．三极管β值是反映（ B ）能力的参数。

（三极管可改为电流控制电流源）A ．电压控制电压B ．电流控制电流C ．电压控制电流D ．电流控制电压6．温度升高时，三极管的β值将（ A ）。

A ．增大B ．减少C ．不变D ．不能确定7．下列选项中，不属三极管的参数是（ B ）。

A ．电流放大系数B ．最大整流电流C ．集电极最大允许电流D ．集电极最大允许耗散功率8．某放大电路中三极管的三个管脚的电位分别为V U 61=，V U 4.52=，V U 123=，则对应该管的管脚排列依次是（ B ） 。

A ．e, b, cB ．b, e, cC ．b, c, eD ．c, b, e9．晶体三极管的反向电流是由（ B ）运动形成的。

A ．多数载流子B ．少数载流子C ．扩散D ．少数载流子和多数载流子共同10．三极管工作在放大区，三个电极的电位分别是6V 、12V 和6.7V ，则此三极管是（ D ）。

（发正偏集反偏）A ．PNP 型硅管B ．PNP 型锗管C ．NPN 型锗管D ．NPN 型硅管11．场效应管起放大作用时应工作在漏极特性的（ B ）。

模拟电路考试题及答案一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 有限的B. 无穷大C. 0欧姆D. 1欧姆答案：B2. 以下哪个不是模拟信号的特点？A. 连续性B. 可重复性C. 时变性D. 可量化性答案：D3. 一个电路的频率响应是其在不同频率下的：A. 电压增益B. 功率消耗C. 电流大小D. 电阻值答案：A4. 负反馈在放大器中的作用是：A. 增加增益B. 减少噪声C. 降低稳定性D. 增加失真答案：B5. 一个理想的二极管具有以下哪个特性？A. 正向电阻无穷大B. 反向电阻无穷小C. 正向电阻无穷小D. 反向电阻无穷大答案：D6. 一个RC低通滤波器的截止频率由以下哪个参数决定？A. 电阻值B. 电容值C. 电阻值和电容值的乘积D. 电阻值和电容值的比值答案：D7. 一个理想的电压源具有以下哪个特性？A. 内阻为零B. 内阻无穷大C. 电压恒定D. 电流恒定答案：C8. 一个电路的增益是指：A. 输出电压与输入电压的比值B. 输出电流与输入电流的比值C. 输出功率与输入功率的比值D. 所有以上答案：A9. 一个电路的相位裕度越大，其稳定性：A. 越差B. 越好C. 不变D. 无法判断答案：B10. 一个电路的带宽是指：A. 最大频率B. 最小频率C. 频率范围D. 频率的一半答案：C二、简答题（每题10分，共30分）1. 解释什么是超前相位和滞后相位，并给出它们在电路分析中的意义。

答案：超前相位是指信号的相位角为正值，表示信号的波形在时间上提前于参考信号。

滞后相位是指信号的相位角为负值，表示信号的波形在时间上落后于参考信号。

在电路分析中，超前和滞后相位可以用来描述信号在传输过程中的时延特性，对于理解信号的传输和处理非常重要。

2. 什么是共模抑制比（CMRR），它在放大器设计中的重要性是什么？答案：共模抑制比（CMRR）是差分放大器抑制共模信号的能力，即差模增益与共模增益的比值。

模拟综合试卷一. 填充题1集成运算放大器反相输入端可视为虚地的条件是 a , b 。

2•通用运算放大器的输入级一般均采用察动放大器，其目的是a ,b。

3. 在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。

4. 一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真。

5. 工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。

6. 甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。

7. 若双端输入，双端输出理想差动放大电路，两个输入电压U ii =U2,则输出电压为—匚; 若山=1500皿U i2=500N,则差模输入电压u id为N,共模输入信号u ic为V8 .由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。

9. 晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响。

10. 在共射、共集、共基三种组态的放大电路中，组态电流增益最；组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。

频带最宽的是组态。

二. 选择题1 .晶体管参数受温度影响较大，当温度升高时，晶体管的B，I CBO U BE的变化情况为（）。

)A.B 增加，I CBO 和u BE 减小B. B 和I CBC 增加，U BE 减小C.B 和U BE 减小，I CBO 增加D. B 、I CBC 和U BE 都增加 2. 反映场效应管放大能力的一个重要参数是（）A.输入电阻B. 输出电阻C.击穿电压D. 跨导 3.双端输出的差分放大电路主要（ ）来抑制零点飘移。

A.通过增加一级放大B.利用两个C.利用参数对称的对管子D. 利用电路的对称性4•典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（A.变大B. 变小C.不变D. 无法判断5 •差分放大电路的共模抑制比K CM越大，表明电路（）A.放大倍数越稳定B.交流放大倍数越大C.直流放大倍数越大D.抑制零漂的能力越强6•负反馈放大电路以降低电路的（）来提高嗲路的其他性能指标。

电路模拟考试题及答案一、选择题（每题2分，共20分）1. 在电路中，电压与电流的关系可以用哪个定律来描述？A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律答案：A2. 一个电阻为10Ω的电路，通过电流为2A，根据欧姆定律，该电路两端的电压是多少？A. 5VB. 10VC. 20VD. 40V答案：C3. 在串联电路中，总电阻与各部分电阻的关系是？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻倒数之和D. 总电阻等于各部分电阻平方和的平方根答案：A4. 并联电路中，总电流与各分支电流的关系是？A. 总电流等于各分支电流之和B. 总电流等于各分支电流之差C. 总电流等于各分支电流之积D. 总电流等于各分支电流倒数之和答案：A5. 理想电压源的特点是？A. 无论负载如何变化，输出电压保持恒定B. 输出电流随负载变化而变化C. 内阻为零D. 所有选项都正确答案：D6. 一个电路中，如果电流的方向是顺时针方向，那么该电路是？A. 串联电路B. 并联电路B. 混联电路D. 无法判断答案：D7. 电路中的功率P与电压V和电流I的关系是？A. P = V + IB. P = V * IC. P = V / ID. P = V - I答案：B8. 电容C的单位是？A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A9. 电感L的单位是？A. 亨利（H）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A10. 一个电路中，如果电感L和电容C并联，当电路突然断开时，会发生什么现象？A. 产生电压尖峰B. 产生电流尖峰C. 电压保持不变D. 电流保持不变答案：A二、简答题（每题10分，共20分）1. 请简述什么是基尔霍夫电压定律，并给出一个应用实例。

答：基尔霍夫电压定律又称为KVL，它指出在一个闭合电路中，沿着闭合路径的电压之和等于零。

模拟电路考试题及答案解析一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 有限的B. 无穷大C. 零D. 1Ω答案：B解析：理想运算放大器的输入电阻是无穷大，意味着它不会从信号源吸取电流。

2. 一个基本的共射放大电路中，如果基极电流增加，集电极电流将：A. 增加B. 减少C. 不变D. 先增加后减少答案：A解析：在共射放大电路中，集电极电流与基极电流成正比，这是通过晶体管的电流放大作用实现的。

3. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可测量答案：B解析：模拟信号是连续的，可以模拟现实世界中的变化，并且可以测量，但不是可量化的，因为它们不是离散的数字值。

4. 一个理想的二极管在正向偏置时：A. 导通B. 截止C. 振荡D. 短路答案：A解析：理想二极管在正向偏置时导通，允许电流通过。

5. 一个RC低通滤波器的截止频率是：A. \( f_c = \frac{1}{2\pi RC} \)B. \( f_c = \frac{1}{RC} \)C. \( f_c = \frac{2\pi}{RC} \)D. \( f_c = \frac{RC}{2\pi} \)答案：A解析：RC低通滤波器的截止频率是信号频率下降到最大值的\( \frac{1}{\sqrt{2}} \)时的频率，公式为\( f_c =\frac{1}{2\pi RC} \)。

...（此处省略其他选择题）二、简答题（每题10分，共20分）1. 解释什么是负反馈，并说明其在放大电路中的作用。

答案：负反馈是指将放大电路的输出信号的一部分以相反相位反馈到输入端。

负反馈可以提高放大电路的稳定性，减少非线性失真，增加带宽，并提高输入和输出阻抗。

2. 描述运算放大器的基本组成及其工作原理。

答案：运算放大器由两个输入端（一个反相输入端和一个非反相输入端）、一个输出端以及内部的差分放大器、电压放大器和输出级组成。

模拟电路笔试题及答案一、选择题1. 在模拟电路中，基本的放大器类型是：A. 差分放大器B. 运算放大器C. 电流放大器D. 电压放大器答案：A2. 理想运算放大器的输入阻抗是：A. 有限的B. 无穷大C. 零D. 负无穷大答案：B3. 一个理想的二端口网络，其输出端口短路时，输入端口的输入阻抗称为：A. 短路阻抗B. 开路阻抗C. 负载阻抗D. 源阻抗答案：A二、简答题1. 简述什么是负反馈，并说明其在放大器中的作用。

答案：负反馈是指将放大器的输出信号的一部分或全部以相反的相位反馈到输入端。

在放大器中，负反馈可以提高放大器的稳定性，减小非线性失真，增加带宽，改善放大器的性能。

2. 解释什么是共模抑制比（CMRR）以及它在差分放大器中的重要性。

答案：共模抑制比（CMRR）是指差分放大器对共模信号的抑制能力，即差分放大器对共模信号的增益与差模信号增益的比值。

CMRR是衡量差分放大器性能的一个重要参数，高CMRR意味着差分放大器能更好地抑制共模干扰，从而提高信号的信噪比。

三、计算题1. 给定一个理想运算放大器电路，输入电压为\( V_{in} \)，反馈电阻\( R_f = 10k\Omega \)，输入电阻\( R_i = 1k\Omega \)，求输出电压\( V_{out} \)。

答案：由于理想运算放大器的输入阻抗为无穷大，所以输入电压\( V_{in} \)将完全施加在输入电阻\( R_i \)上。

根据电压跟随器的原理，输出电压\( V_{out} \)等于输入电压\( V_{in} \)。

2. 一个差分放大器，其差模增益为\( A_d = 10 \)，共模增益为\( A_c = 0.1 \)，求共模抑制比（CMRR）。

答案：共模抑制比（CMRR）可以通过差模增益与共模增益的比值来计算，即\( CMRR = A_d / A_c \)。

将给定的值代入公式，得到\( CMRR = 10 / 0.1 = 100 \)。

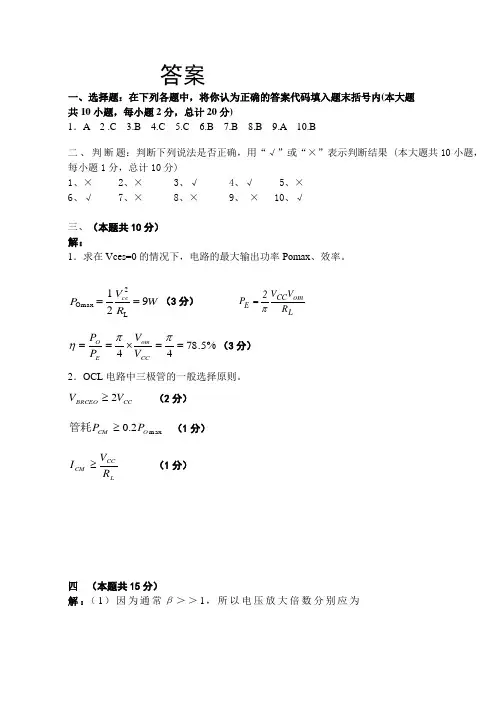

答案一、选择题：在下列各题中，将你认为正确的答案代码填入题末括号内(本大题 共10小题，每小题2分，总计20分)1．A 2 .C 3.B 4.C 5.C 6.B 7.B 8.B 9.A 10.B二、判断题：判断下列说法是否正确，用“√”或“×”表示判断结果 (本大题共10小题， 每小题1分，总计10分)1、×2、×3、√4、√5、×6、√7、×8、×9、 × 10、√三、（本题共10分）解：1．求在Vces=0的情况下，电路的最大输出功率Pomax 、效率。

W R V P cc 921L2Omax ==（3分） L om CC E R V V 2P π= %5.7844==⨯==ππηCC om E O V V P P （3分） 2．OCL 电路中三极管的一般选择原则。

CC BRCEO V V 2≥ （2分）max 2.0O CM P P ≥管耗 （1分）LCC CM R V I ≥ （1分）四 （本题共15分）解：（1）因为通常β＞＞1，所以电压放大倍数分别应为)(5 1)1()1()(5 1)1( e e 2e c e be c 1分分－+≈+++=-=≈++-=R r R A R R R r R A be u u ββββ （2）两个电压放大倍数说明u o 1≈－u i ，u o 2≈u i （5分）五、（本题共14分）解：R 1k =2Ω R 2M =9Ω R 3M =09.Ω R 4M =01.Ω 要 点 ：①开 关 S 在 位 置“1“ 时， 量 程 为100 mV ，即 U +=100mV （1分） U U -+==100mV （1分） R 163105010010⨯⨯=⨯-- 解 之 得 R 12=k Ω （2分） ②开 关 s 在 " 2“位 置 时， 则R R R R R 342341+++⨯V =+=-=U U 100mV （2分） 由R R R 23410++=M Ω R R 341+=M Ω （2分）由 此 可 得 R 21019=-=()M Ω （1分） ③开 关 S 在 位“3“位 置 时， 则R R R R 423410++⨯=01. （2分） 故 R 401=.M Ω ，R 310109=-=M .M .M ΩΩΩ （3分）六、（本题共8分）解：将电阻Rf 串接一个足够大的电容C 作为反馈支路，从T2发射极引回到T1基极；（4分） 电流并联负反馈（4分）七、（本题共12分）解：(1) 。

电路模拟考试题及答案1一、填空题（30分，每空2分）1. 在电路分析计算中，必须先指定电流与电压的__ 参考方向 __。

2 线性电阻上电压u 与电流i 关系满足__欧姆 __定律，当两者取关联参考方向时其表达式为_R=U3 电感是一种记忆元件，因为i ＝⎰∞-t t d u L 14． 电容是一种储能元件，因为其储存的能量W =)t (Cu 221。

5．线性电感的韦安特性是一条__ 过原点 __的直线。

6．电阻串联电路中，阻值较大的电阻上分压较_ 多 __，功率较_ 大 。

_ 7．当n 个电压源__串联 __联时，可以用一个电压源等效，且该电压源的电压值∑==nk kS S uu 1。

8 使用叠加定理来求解电路时，不作用的独立电压源用 短路 代替，不作用的独立电流源用 断路 代替。

9．当电路中含动态元件（电容或电感）时，根据基尔霍夫电压、电流定律及VCR 建立的电路方程，是以电压、电流为变量的微分方程或微积分方程。

如果电路中只含一个动态元件，电路方程是 一阶微分 方程，这种电路称为 一阶 电路。

10．为了分析问题的方便，我们认为换路是在t =0时刻进行的，并把换路前的最终时刻记为 t = 0- ，把换路后的最初时刻记为t = 0+ 。

二、选择题（30分，每空3分）1．图示电路中，u 、i 关系为（ B ）。

A.dt di Lu = B. dt diLu -= C. Li u = D. Li u -=2．当流过理想直流电压源的电流增加时，其端电压将（ D ）。

A. 增加 B. 减少 C. 不变 D. 不确定 3．KCL 、KVL 不适用于（ C ）。

A. 时变电路B. 非线性电路C. 分布参数电路D. 集总参数电路 4．设两个二端网络对外是等效的，则下列说法哪个是正确的？（ A ） A. 它们的外特性相同 B. 它们的内部特性相同 C. 它们的内部结构相同 D. 它们的内部电源相同5．理想电流源的源电流为S I ，端口电路为U ，则其内导为（ A ）。

模拟电路经典试题及答案一、选择题1. 在模拟电路中，放大器的基本功能是什么？A. 信号的调制B. 信号的解调C. 信号的放大D. 信号的滤波答案：C2. 以下哪个不是运算放大器的主要特性？A. 高增益B. 高输入阻抗C. 低输出阻抗D. 低频响应差答案：D3. 在理想运算放大器中，输入偏置电流的大小是：A. 非常大B. 非常小C. 适中D. 无法确定答案：B二、填空题4. 一个理想的放大器应该具有________的输入阻抗和________的输出阻抗。

答案：无穷大；零5. 在模拟电路设计中，________是用来减少噪声和干扰的一种电路。

答案：滤波器三、简答题6. 简述共射放大器的工作原理。

答案：共射放大器是一种使用NPN或PNP型晶体管构成的放大器，其特点是晶体管的发射极作为公共端接地，基极作为输入端，集电极作为输出端。

当基极电压增加时，晶体管导通程度增加，导致集电极电流增加，从而在集电极与电源之间形成电压变化，实现信号的放大。

四、计算题7. 假设有一个共射放大器，其晶体管的β值为100，基极电流为1mA，求集电极电流。

答案：由于基极电流为1mA，根据β值的定义，集电极电流Ic =β * Ib = 100 * 1mA = 100mA。

8. 如果在上述放大器中，集电极电阻Rc的值为1kΩ，求放大器的电压增益。

答案：电压增益Av = -Rc / (β * re)，其中re为晶体管的内部电阻。

假设re为β / Ic，则Av = -1kΩ / (100 * (100 / 100mA)) = -1kΩ。

五、分析题9. 分析在模拟电路设计中，为何需要考虑频率响应。

答案：在模拟电路设计中，频率响应是一个重要的考虑因素，因为它决定了电路对不同频率信号的放大能力。

如果电路的频率响应不佳，可能会导致高频信号的损失或失真，影响信号的完整性和质量。

因此，设计时需要确保电路在整个工作频率范围内都能提供稳定的增益和相位特性。

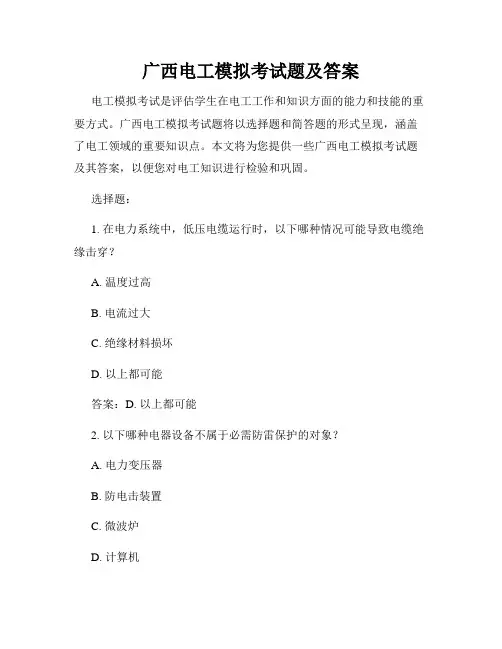

广西电工模拟考试题及答案电工模拟考试是评估学生在电工工作和知识方面的能力和技能的重要方式。

广西电工模拟考试题将以选择题和简答题的形式呈现，涵盖了电工领域的重要知识点。

本文将为您提供一些广西电工模拟考试题及其答案，以便您对电工知识进行检验和巩固。

选择题：1. 在电力系统中，低压电缆运行时，以下哪种情况可能导致电缆绝缘击穿？A. 温度过高B. 电流过大C. 绝缘材料损坏D. 以上都可能答案：D. 以上都可能2. 以下哪种电器设备不属于必需防雷保护的对象？A. 电力变压器B. 防电击装置C. 微波炉D. 计算机答案：C. 微波炉3. 由三根导线组成的三相四线制中，用于测量电压的仪表应连接在哪两根导线之间？A. L1和N线B. L1和L2线C. L2和L3线D. L1和L3线答案：B. L1和L2线简答题：1. 简要介绍电力系统中的三相电路。

答：三相电路是指由三根电压相位差120度的导线组成的电路。

在三相电路中，电流和电压都是交流的，并且电力系统中的大部分运行设备都采用三相供电。

三相电路具有较高的功率因数，能够提供稳定的电力供应。

2. 电流互感器是什么？它在电力系统中的作用是什么？答：电流互感器是一种用于测量电流的装置，通过它可以将高电流变换为低电流，以便于测量仪表的使用。

电流互感器在电力系统中扮演着重要的角色，它可以为电力设备提供过电流保护，同时也广泛应用于电力计量和监测系统中。

3. 请简要解释电动机的起动方式有哪些，并列举各自的特点。

答：电动机的起动方式包括直接起动、降压起动和星角加速起动。

直接起动是通过将电动机直接连接到电源进行启动，适用于小功率电动机，但启动时电流较大。

降压起动是通过外加电阻或自耦变压器实现的，能够减小起动电流，但会有降压损失。

星角加速起动是通过星角切换装置，使电动机先以星形接法起动，然后切换为三角形接法，适用于大功率电动机，起动电流较小。

总结：通过本文的广西电工模拟考试题及答案，我们可以了解到电工领域的一些重要知识和技能要求。

《模拟电路》课程试题一、电路如图1所示,已知u i =3sinωt,二极管导通压降U D =0.6V ,画出u i 对应的u O 波形.(u i 波形自绘,简要写明解题过程)(8分).+_+_u i u O D 1D22V 2V图1R二、用万用表电压档测电路中三极管各电极对地电位如图2所示,判断三极管处于哪种工作情况.说明原因.(9分)+4V0V+12V −6V+4V+3.5V−6V−18V−12V−12.3V图2Re(a)(b)(c)三、电路如图3所示，T 1～T 5的电流放大系数分别为β1～β5，b-e 间动态电阻分别为r b e1～r b e5，解答下列问题(15分). 1.画出电路的交流通路.2.简述图中虚线所示电路名称与作用.3.写出u A 、R i 和R o 的表达式。

四、电路如图4所示,解答下列问题(18分)1.合理接上信号源与反馈电阻R f,并使电路输入电阻增大,输出电阻减小.2.若R f=190KΩ,计算合理连线后电路的增益A u.3.简述D1,D2在电路中的作用.如果V CC=12V,R L=8Ω,T1,T2管子饱和压降可以忽略不计,估算负载RL所能获得的最大功率P Lmax=?五、如图5为一运算放大器应用电路A1、A2、A3为理想运放。

电路参数如图。

1.写出v o1~v i之间函数关系式和v o~v o2之间函数关系式。

2.图中v i(t)波形已图6中试在坐标平面中画出与v i(t)所对应v o2 与v o信号波形。

(20分)R 2+−A 3+−A 1R 6R 5 100K ΩR 4R 1 5K ΩR 2+−A2C 10.01μF±4Vu o (t)u o1u o230K Ω图5u i (t)(V)1-112u o2u o(V)(V)六、电路如图6所示， 稳压管D Z 起稳幅作用，其稳定电压±U Z ＝±6V 。

试估算：(15分)（1）输出电压不失真情况下的有效值； （2）振荡频率。

8、试判断以下三种电路分别属于哪种电路（其中电阻R 为负载），并分别说明其工作原理，以及它们的主要器件作用分别是什么。

（10分）
答案要点：
图（a ）为BUCK ， 图（b ）为BOOST ， 图（c ）为BUCK-BOOST. （其余答案略）
二、分析题(每题 20 分，共20分)
1、下图是电路属于何种电路？如果AC 输入频率为60Hz ，对应的交流输出频率为多少赫兹？A 、B 、C 三相电源的线电压顺序是什么？6个晶闸管的导通顺序是什么？如果电感L 阻抗远远大于电阻R 的阻抗，处于整流状态触发角的移相范围是多少？其输出波形与纯电阻负载相比有什么特征？（10分）
答案要点：1）三相桥式全控整流电路
2）360Hz 。

3）Uab, Uac, Ubc, Uba, Uca, Ucb （ 4) V11,V16, V12, V13, V14, V15, 5)0~90度 6）过负半周
湖南工业大学考试答卷纸
系(院) 课程名称 班级 姓名 学号
密封线
系(院) 课程名称 班级 姓名 学号 密封线 第 3 页 共 3 页
(a) (b)
(c)。

坑爹的模电试卷编号 01 ………………………………………………………………………………………………………………一、填空（本题共20分，每空1分）：1．整流电路的任务是__________；滤波电路的任务是__________。

2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。

3．放大器有两种不同性质的失真，分别是__________失真和__________失真。

4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。

5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。

6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。

7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为__________，总的放大倍数为__________。

8．在双端输入、单端输出的差动放大电路中，发射极公共电阻R e对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。

共模抑制比K CMR为__________之比。

9．某放大电路的对数幅频特性如图1所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。

图1二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。

2、（）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。

3、（）在三极管的三种基本组态中，只有电流放大能力而无电压放大能力的是基本共集组态。

4、（）若放大电路的放大倍数为负值，则引入的一定是负反馈。

大一模拟电路考试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，一个理想的运算放大器具有以下哪些特性？A. 高输入阻抗B. 低输出阻抗C. 无限增益带宽D. 所有以上答案：D2. 以下哪个不是模拟信号的特点？A. 连续时间信号B. 可以是周期性的C. 可以是离散的D. 可以是模拟的答案：C3. 以下哪个电路元件不是基本的模拟电路元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：D4. 一个电路的输入电阻为1kΩ，输入电容为10pF，若输入信号频率为1kHz，该电路的输入阻抗是多少？A. 1kΩB. 1.1kΩC. 10kΩD. 100kΩ答案：B5. 以下哪个是共模抑制比（CMRR）的定义？A. 差模增益与共模增益的比值B. 差模增益与共模抑制的比值C. 差模抑制与共模增益的比值D. 共模增益与差模增益的比值答案：B（以下题目略）二、填空题（每空2分，共20分）1. 在模拟电路中，一个理想的二极管具有________特性。

答案：单向导电2. 一个电路的增益定义为输出电压与输入电压的________。

答案：比值3. 一个RC低通滤波器的截止频率可以通过公式________计算。

答案：f_c = 1/(2πRC)4. 在电路设计中，电源去耦电容的主要作用是________。

答案：减少电源噪声5. 一个电路的相位裕度是指在________时，输出信号与输入信号的相位差。

答案：增益为1（以下题目略）三、简答题（每题10分，共30分）1. 简述什么是负反馈，并说明它在模拟电路中的作用。

答案：负反馈是指将输出信号的一部分以相反相位反馈到输入端的过程。

在模拟电路中，负反馈可以提高电路的稳定性，减小非线性失真，增加增益的线性度，以及提高输入和输出阻抗。

2. 解释什么是超前相位和滞后相位，并给出它们在电路分析中的应用。

答案：超前相位是指输出信号相对于输入信号提前一个相位角，而滞后相位是指输出信号相对于输入信号滞后一个相位角。

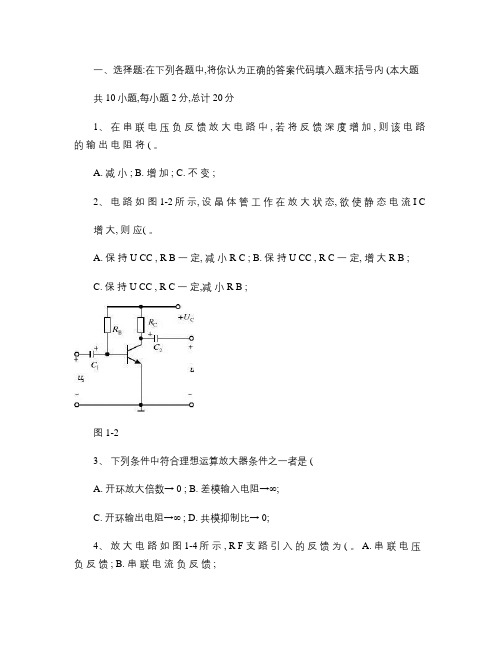

一、选择题:在下列各题中,将你认为正确的答案代码填入题末括号内 (本大题共 10小题,每小题 2分,总计 20分1、在串联电压负反馈放大电路中 , 若将反馈深度增加 , 则该电路的输出电阻将 ( 。

A. 减小 ;B. 增加 ;C. 不变 ;2、电路如图 1-2所示, 设晶体管工作在放大状态, 欲使静态电流 I C增大, 则应( 。

A. 保持 U CC , R B 一定, 减小 R C ;B. 保持 U CC , R C 一定, 增大 R B ;C. 保持 U CC , R C 一定,减小 R B ;图 1-23、下列条件中符合理想运算放大器条件之一者是 (A. 开环放大倍数→ 0 ;B. 差模输入电阻→∞;C. 开环输出电阻→∞ ;D. 共模抑制比→ 0;4、放大电路如图 1-4所示 , R F 支路引入的反馈为 ( 。

A. 串联电压负反馈 ; B. 串联电流负反馈 ;C. 并联电压负反馈 ;D. 正反馈 ;CCO图 1-4图 1-55、电路如图 1-5所示 , 该电路为 ( 。

A. 积分电路 ;B. 比例—积分电路 ;C. 比例—微分电路 ;6、电路如图 1-6所示 , 双向稳压管 D Z 的稳定电压为 ±U Z , 且 U Z 小于运放的饱和电压值 U O(sat, 当 u i =-1 V时 , u O 等于 ( 。

A. 零 ;B. +U Z ;C. -U Z ;ou Ou i 1u i图 1-6 图 1-77、电路如图 1-7所示 , 其输出电压 u O 为 ( 。

A.u u i 1i 2+; B. -(u u i 1i 2+ ;C.u u i 1i 2- ;8、对放大电路进行静态分析的主要任务是 ( 。

A. 确定电压放大倍数 A u ;B. 确定静态工作点 Q ;C. 确定输入电阻 r i , 输出电阻 r o ; 9、射极输出器是 ( 。

A. 共集电极电路 ;B. 共发射极电路 ;C. 共基极电路 ;10、电路如图所示 , 电阻 R E 1引入的反馈为 ( . A. 串联电压负反馈 ;B. 串联电流负反馈 ;C. 并联电压负反馈 ;D. 并联电流负反馈 ;U CC二、判断题:判断下列说法是否正确,用“√”或“×”表示判断结果 (本大题共 10小题,每小题 1分,总计 10分1、功率放大电路与电压放大电路的区别是前者比后者电源电压高 ; (2、负反馈放大电路不可能产生自激振荡。

模拟电路考试题及答案一、选择题（每题3分，共30分）1. 在模拟电路中，理想运算放大器的输入电阻是：A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案：C2. 以下哪个元件不是模拟电路的基本元件？A. 电阻B. 电容C. 二极管D. 逻辑门答案：D3. 理想运算放大器的输出电阻是：A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案：A4. 在模拟电路中，放大器的增益通常用以下哪个参数表示？A. 电压B. 电流C. 功率D. 阻抗答案：B5. 以下哪个是模拟信号的特点？A. 数字化B. 离散C. 连续D. 量化答案：C6. 模拟电路中的反馈可以分为：A. 正反馈B. 负反馈C. 混合反馈D. 以上都是答案：D7. 在模拟电路中，滤波器的作用是：A. 放大信号B. 滤除噪声C. 改变信号的相位D. 转换信号的频率答案：B8. 模拟电路中的积分器和微分器分别对应于数学上的：A. 积分和微分B. 加法和减法C. 乘法和除法D. 指数和对数答案：A9. 模拟电路中，为了减少噪声，通常采用的措施是：A. 增加电源电压B. 增加信号幅度C. 使用滤波器D. 增加电路复杂度答案：C10. 模拟电路中，为了提高信号的稳定性，通常采用的措施是：A. 增加电源电压B. 增加信号幅度C. 使用负反馈D. 增加电路复杂度答案：C二、填空题（每题4分，共20分）1. 在模拟电路中，理想运算放大器的输入电阻是______Ω。

答案：∞2. 理想运算放大器的输出电阻是______Ω。

答案：03. 模拟电路中的反馈可以分为正反馈和______反馈。

答案：负4. 模拟电路中的积分器对应于数学上的______运算。

答案：积分5. 模拟电路中，为了提高信号的稳定性，通常采用______反馈。

答案：负三、简答题（每题10分，共50分）1. 请简述模拟电路与数字电路的主要区别。

答案：模拟电路处理的是连续变化的信号，而数字电路处理的是离散的信号。

模拟电路中的信号可以是任意值，而数字电路中的信号只有有限的几种状态。

模拟电路考试题和答案模拟电路考试题和答案一、选择合适的答案填空。

(共10小题，每小题2分，共20分)1、当稳压管在正常稳压工作时，其两端施加的外部电压的特点为( )。

A、反向偏置但不击穿B、正向偏置但不击穿C、正向偏置且被击穿D、反向偏置且被击穿2、双极型晶体管工作在饱和区的偏置条件是( )。

A、发射结正偏;集电结正偏B、发射结正偏;集电结反偏C、发射结反偏;集电结正偏D、发射结反偏;集电结反偏3、 UGS=0V时，能够工作在恒流区的场效应管有( )。

A、结型管B、增强型MOS管C、耗尽型MOS管D、以上三者都正确4、在同时比较三种基本放大电路的特点时，下列描述正确是( )。

A、共射电路的Ri最小B、共集电路的RO最小C、共基电路的Ri最大D、共射电路的RO最小5、当我们在电路中引入电压并联负反馈后，与基本放大器的'输入、输出电阻相比，反馈放大器的输入、输出电阻的变化是( )。

A、输入电阻增大，输出电阻增大B、输出电阻增大，输入电阻减小C、输入电阻减小，输出电阻减小D、输入电阻减小，输出电阻增大6、欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入( )。

A、电压串联负反馈B、电压并联负反馈C、电流串联负反馈D、电流并联负反馈7、集成运放的输入级采用差动放大电路的目的是( )。

A、提高电压放大倍数B、抑制零点漂移C、提高输入电阻D、以上三者都正确8、集成运放的输入级广泛采用了差分放大电路，它能有效放大的应该是( )。

A、差模信号B、共模信号C、既有差模信号，又有共模信号D、以上三者都正确9、为增大电压放大倍数，集成运放的中间级多采用( )。

A、共射放大电路B、共集放大电路C、共基放大电路D、共漏放大电路10、在OCL乙类功放电路中，若最大输出功率为5W，则电路中功放管的集电极最大功耗约为( )。

A、2、5WB、0、5WC、5WD、1W二、填空题(每空2分，共10分)。

1、工作在放大区的某三极管，如果当IB从12μA增大到22μA 时，IC从1mA变为2mA，那么它的β约为( )。

模电考试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，以下哪个元件不是基本的模拟电路元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：D2. 运算放大器的开环增益通常在什么范围内？A. 10^1B. 10^2C. 10^3D. 10^5 至 10^6答案：D3. 下列哪个不是模拟信号的特点？A. 连续性B. 可量化性C. 可模拟性D. 可放大性答案：B4. 一个理想的运算放大器具有以下哪个特性？A. 有限的输入阻抗B. 有限的输出阻抗C. 无限的增益带宽积D. 有限的电源电压答案：C5. 在模拟电路设计中，以下哪个不是噪声的来源？A. 电源B. 电阻C. 运算放大器D. 外部电磁干扰答案：B6. 一个二阶低通滤波器的截止频率是1kHz，若要将其转换为高通滤波器，其截止频率将如何变化？A. 增加B. 减少C. 不变D. 无法确定答案：A7. 什么是共模抑制比（CMRR）？A. 差模增益与共模增益的比值B. 差模增益与共模抑制的比值C. 差模抑制与共模增益的比值D. 共模增益与差模增益的比值答案：B8. 一个理想二极管的正向导通电压是多少？A. 0VB. 0.7VC. 1.5VD. 3.3V答案：B9. 在模拟电路设计中，以下哪个不是电源管理的考虑因素？A. 电源纹波B. 电源效率C. 电源稳定性D. 电源的频率响应答案：D10. 什么是增益带宽积（GBW）？A. 放大器的增益与带宽的乘积B. 放大器的增益与截止频率的比值C. 放大器的带宽与截止频率的比值D. 放大器的增益与截止频率的乘积答案：A二、简答题（每题10分，共30分）1. 简述运算放大器的基本应用之一——非反相放大器的工作原理。

答案：非反相放大器是一种基本的运算放大器应用，其工作原理基于运算放大器的虚短和虚断特性。

在非反相放大器中，输入信号被连接到运算放大器的非反相输入端，输出信号则从运算放大器的输出端获得。

由于运算放大器的高增益，输出信号是输入信号的线性放大版本，其增益由反馈电阻和输入电阻的比值决定。
