深圳大学模拟电路必考期末试题(老师给的习题,但就是考试题)

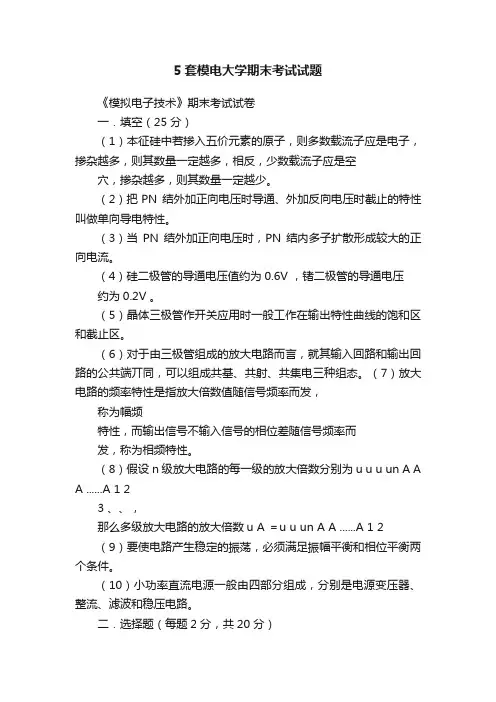

5套模电大学期末考试试题《模拟电子技术》期末考试试卷一．填空（25 分）（1）本征硅中若掺入五价元素的原子，则多数载流子应是电子，掺杂越多，则其数量一定越多，相反，少数载流子应是空穴，掺杂越多，则其数量一定越少。

（2）把PN 结外加正向电压时导通、外加反向电压时截止的特性叫做单向导电特性。

（3）当PN 结外加正向电压时，PN 结内多子扩散形成较大的正向电流。

（4）硅二极管的导通电压值约为0.6V ，锗二极管的导通电压约为0.2V 。

（5）晶体三极管作开关应用时一般工作在输出特性曲线的饱和区和截止区。

（6）对于由三极管组成的放大电路而言，就其输入回路和输出回路的公共端丌同，可以组成共基、共射、共集电三种组态。

（7）放大电路的频率特性是指放大倍数值随信号频率而发，称为幅频特性，而输出信号不输入信号的相位差随信号频率而发，称为相频特性。

（8）假设n级放大电路的每一级的放大倍数分别为u u u un A AA ......A 1 23 、、，那么多级放大电路的放大倍数u A ＝u u un A A ......A 1 2（9）要使电路产生稳定的振荡，必须满足振幅平衡和相位平衡两个条件。

（10）小功率直流电源一般由四部分组成，分别是电源变压器、整流、滤波和稳压电路。

二．选择题（每题2 分，共20 分）（1）为了减小输出电阻，应在放大电路中引入（B）；为了稳定静态工作点，应在放大电路中引入（C）。

（A）电流负反馈（B）电压负反馈（C）直流负反馈（D）交流负反馈（2）RC 串并联网络在RCf f2π10 = =时呈。

（A）感性（B）阻性（C）容性（3）通用型集成运放的输入级多采用。

（A）共基接法（B）共集接法（C）共射接法（D）差分接法（4）两个β相同的晶体管组成复合管后，其电流放大系数约为。

（A）β （B）β2 （C）2β （D）1+β（5）在（A）、（B）、（C）三种电路中输出电阻最小的电路是（B）；既能放大电流，又能放大电压的电路是（C）。

模拟电路考试题及答案一、选择题（每题2分，共20分）1. 在理想运算放大器中，输入电阻是：A. 有限的B. 无穷大C. 0欧姆D. 1欧姆答案：B2. 以下哪个不是模拟信号的特点？A. 连续性B. 可重复性C. 时变性D. 可量化性答案：D3. 一个电路的频率响应是其在不同频率下的：A. 电压增益B. 功率消耗C. 电流大小D. 电阻值答案：A4. 负反馈在放大器中的作用是：A. 增加增益B. 减少噪声C. 降低稳定性D. 增加失真答案：B5. 一个理想的二极管具有以下哪个特性？A. 正向电阻无穷大B. 反向电阻无穷小C. 正向电阻无穷小D. 反向电阻无穷大答案：D6. 一个RC低通滤波器的截止频率由以下哪个参数决定？A. 电阻值B. 电容值C. 电阻值和电容值的乘积D. 电阻值和电容值的比值答案：D7. 一个理想的电压源具有以下哪个特性？A. 内阻为零B. 内阻无穷大C. 电压恒定D. 电流恒定答案：C8. 一个电路的增益是指：A. 输出电压与输入电压的比值B. 输出电流与输入电流的比值C. 输出功率与输入功率的比值D. 所有以上答案：A9. 一个电路的相位裕度越大，其稳定性：A. 越差B. 越好C. 不变D. 无法判断答案：B10. 一个电路的带宽是指：A. 最大频率B. 最小频率C. 频率范围D. 频率的一半答案：C二、简答题（每题10分，共30分）1. 解释什么是超前相位和滞后相位，并给出它们在电路分析中的意义。

答案：超前相位是指信号的相位角为正值，表示信号的波形在时间上提前于参考信号。

滞后相位是指信号的相位角为负值，表示信号的波形在时间上落后于参考信号。

在电路分析中，超前和滞后相位可以用来描述信号在传输过程中的时延特性，对于理解信号的传输和处理非常重要。

2. 什么是共模抑制比（CMRR），它在放大器设计中的重要性是什么？答案：共模抑制比（CMRR）是差分放大器抑制共模信号的能力，即差模增益与共模增益的比值。

电路模拟考试题及答案一、选择题（每题2分，共20分）1. 在电路中，电压与电流的关系可以用哪个定律来描述？A. 欧姆定律B. 基尔霍夫电流定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律答案：A2. 一个电阻为10Ω的电路，通过电流为2A，根据欧姆定律，该电路两端的电压是多少？A. 5VB. 10VC. 20VD. 40V答案：C3. 在串联电路中，总电阻与各部分电阻的关系是？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻倒数之和D. 总电阻等于各部分电阻平方和的平方根答案：A4. 并联电路中，总电流与各分支电流的关系是？A. 总电流等于各分支电流之和B. 总电流等于各分支电流之差C. 总电流等于各分支电流之积D. 总电流等于各分支电流倒数之和答案：A5. 理想电压源的特点是？A. 无论负载如何变化，输出电压保持恒定B. 输出电流随负载变化而变化C. 内阻为零D. 所有选项都正确答案：D6. 一个电路中，如果电流的方向是顺时针方向，那么该电路是？A. 串联电路B. 并联电路B. 混联电路D. 无法判断答案：D7. 电路中的功率P与电压V和电流I的关系是？A. P = V + IB. P = V * IC. P = V / ID. P = V - I答案：B8. 电容C的单位是？A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A9. 电感L的单位是？A. 亨利（H）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A10. 一个电路中，如果电感L和电容C并联，当电路突然断开时，会发生什么现象？A. 产生电压尖峰B. 产生电流尖峰C. 电压保持不变D. 电流保持不变答案：A二、简答题（每题10分，共20分）1. 请简述什么是基尔霍夫电压定律，并给出一个应用实例。

答：基尔霍夫电压定律又称为KVL，它指出在一个闭合电路中，沿着闭合路径的电压之和等于零。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

大学模电试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的理想输入电阻是：A. 无穷大B. 零C. 1欧姆D. 1千欧姆2. 以下哪个元件不是模拟电路中常用的元件？A. 电阻B. 电容C. 电感D. 逻辑门3. 模拟信号放大电路中，负反馈的主要作用是：A. 增加增益B. 减小增益C. 增加稳定性D. 减小稳定性4. 运算放大器的输出电压与输入电压的关系是：A. 线性关系B. 非线性关系C. 无关系D. 取决于反馈类型5. 以下哪种耦合方式不适用于模拟电路？A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合6. 模拟电路中的滤波器按照频率响应可以分为：A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 所有以上7. 以下哪个参数不是运算放大器的主要性能指标？A. 增益带宽积B. 电源电压C. 输入偏置电流D. 共模抑制比8. 在模拟电路设计中，通常使用哪种方法来减小噪声？A. 增加电源电压B. 使用低噪声元件C. 增加信号频率D. 减少信号幅度9. 模拟电路中的积分器和微分器分别对应数学中的：A. 微分和积分B. 积分和微分C. 加法和减法D. 乘法和除法10. 模拟电路中的振荡器产生的波形是：A. 正弦波B. 方波C. 三角波D. 所有以上二、填空题（每空1分，共10分）1. 运算放大器的______反馈可以提高电路的稳定性。

2. 在模拟电路中，______电路通常用于信号的放大。

3. 模拟电路中的______元件可以改变电流的方向。

4. 模拟电路中的______元件可以储存电荷。

5. 模拟电路中的______元件可以储存磁能。

6. 运算放大器的______参数表示其对共模信号的抑制能力。

7. 模拟电路中的______滤波器可以允许低频信号通过，而阻止高频信号。

8. 模拟电路中的______滤波器可以允许高频信号通过，而阻止低频信号。

9. 模拟电路中的______滤波器可以允许特定频率范围内的信号通过。

模拟电路大一基础期末考试题在模拟电路大一基础期末考试中，学生们需要掌握各种基础知识和技能，以便成功完成考试并取得优异的成绩。

考试内容涵盖电路分析、电路设计、电路仿真等方面，要求学生能够灵活运用所学知识，解决实际问题。

接下来将详细介绍考试的题目和解答。

第一题：基础电路分析1. 已知电路中有一个10Ω的电阻和一个5V的电源，求电路中的电流和功率。

解答：根据欧姆定律，电流等于电压除以电阻，所以电流为5V/10Ω=0.5A，功率等于电压乘以电流，故功率为5V*0.5A=2.5W。

2. 已知R1=20Ω，R2=30Ω，电源电压为10V，求并联电阻的等效电阻值。

解答：根据并联电阻的计算公式，1/R=1/R1+1/R2，代入数值计算可得并联电阻为1/(1/20+1/30)=12Ω。

第二题：电路设计设计一个简单的放大器电路，要求增益为100倍，输入电压为0.1V，输出电阻为1kΩ。

解答：根据放大器的基本原理，可以设计一个共射放大器电路，选择适当的电阻值和晶体管类型，经过计算和模拟仿真可得到满足条件的放大器电路。

第三题：电路仿真使用Multisim软件仿真一个RC电路，输入方波信号，要求输出波形的频率和占空比分别为100Hz和50%。

解答：在Multisim软件中搭建一个RC电路，输入方波信号并设置频率和占空比，运行仿真后观察输出波形，调整电路参数以满足题目要求。

通过以上题目的学习和解答，学生可以全面掌握模拟电路的基础知识和技能，在考试中取得优异的成绩。

同时，加强理论与实际操作的结合，培养学生的实际动手能力和解决问题的能力。

希望学生们在考试中取得好成绩，为未来的学习和发展奠定坚实的基础。

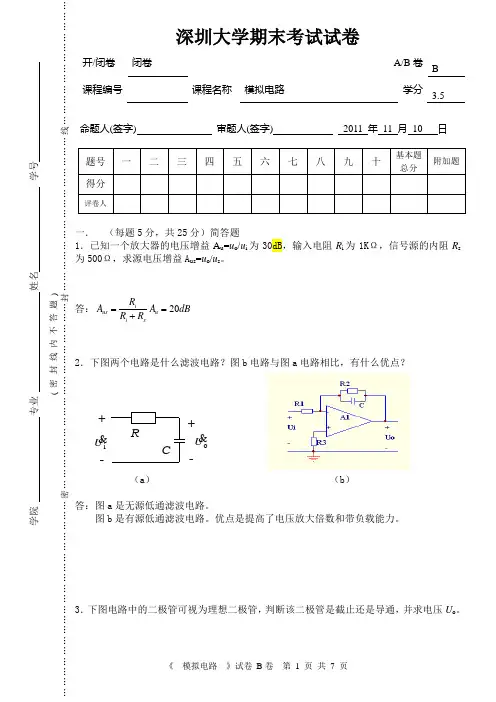

深圳大学期末考试试卷开/闭卷 闭卷A/B 卷 B 课程编号课程名称模拟电路学分 3.5命题人(签字) 审题人(签字) 2011 年 11 月 10 日 （每题5分，共25分）简答题．已知一个放大器的电压增益A u =u o /u i 为30dB ，输入电阻R i 为1K Ω，信号源的内阻R s 500Ω，求源电压增益A us =u o /u s 。

20i us u i sR A A dBR R ==+．下图两个电路是什么滤波电路？图b 电路与图a 电路相比，有什么优点？iU oU +-+-RC（a ） （b ）a 是无源低通滤波电路。

图b 是有源低通滤波电路。

优点是提高了电压放大倍数和带负载能力。

．下图电路中的二极管可视为理想二极管，判断该二极管是截止还是导通，并求电压U o 。

D10V20VΩK 2ΩK 1oU +-答：二极管导通，Uo=-10V4．场效应管与晶体管相比，其输入电阻有什么特点？在温度变化下，场效应管与晶体管谁性能更好？答：与晶体管相比，场效应管的输入电阻更高。

在温度变化下，场效应管性能更好。

5．基本放大电路常见的三种组态是什么？双极型三极管输出特性上可以划分为三个工作区域，分别是什么？三种组态分别为：共射，共基，共集。

-------------------------------------------------------（3分） 三个工作区域：饱和区，放大区，截至区。

---------------------------------------------------（2分）二、（15分）电路如图所示，假设运放为理想的。

已知：R 11 = R 12 = R f1，R 21 = R f2，v I1 =2V ，v I2 = 3V 。

试求：v O1和v O2。

.解：Vv R R v R R v i f i f o 5)(212111111-=+-=。

-----------------------（8分）221215f o o R v v VR =-=。

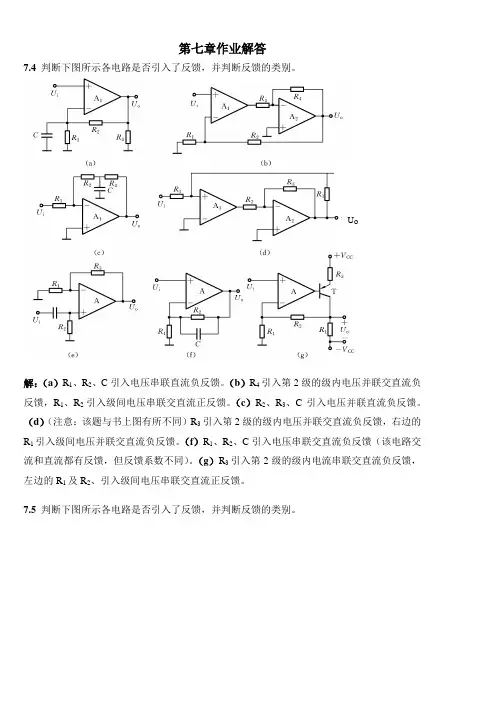

第七章作业解答7.4判断下图所示各电路是否引入了反馈，并判断反馈的类别。

U O解：（a）R1、R2、C引入电压串联直流负反馈。

（b）R4引入第2级的级内电压并联交直流负反馈，R1、R2引入级间电压串联交直流正反馈。

（c）R2、R3、C引入电压并联直流负反馈。

（d）（注意：该题与书上图有所不同）R3引入第2级的级内电压并联交直流负反馈，右边的R1引入级间电压并联交直流负反馈。

（f）R1、R2、C引入电压串联交直流负反馈（该电路交流和直流都有反馈，但反馈系数不同）。

（g）R3引入第2级的级内电流串联交直流负反馈，左边的R1及R2、引入级间电压串联交直流正反馈。

7.5判断下图所示各电路是否引入了反馈，并判断反馈的类别。

+U i-解：（a）R f引入电压并联交直流负反馈。

（b）R3引入第1级的级内电流串联交直流负反馈，R5引入第2级的级内电压串联交直流负反馈，R4引入级间电压并联交直流负反馈。

（d）R4引入第1级的级内电流串联交直流负反馈，R6引入第2级的级内电流串联交直流负反馈，R7、R4引入级间电压串联交直流负反馈。

（f）R2引入第1级的级内电流串联交直流负反馈，R6、C3引入第2级的级内电流串联直流负反馈，R9引入第3级的级内电流串联交直流负反馈，R2、R4、R9引入级间电流串联交直流负反馈，R3、R7、C2引入级间电压并联直流负反馈。

7.6（见书上答案）7.11估算深度负反馈条件下的电压放大倍数A uf解：（1）题7.5的图（d）中R7、R4引入级间电压串联交直流负反馈，设满足深度负反馈条件，则有：F U U A io 1≈= uf 反馈系数为： 474R R R F += 由此可得： 4747411R R R R R F U U A io +=+=≈= uf （2）题7.4的图（d ）中右边的R 1引入级间电压并联交直流负反馈（注意：该题与书上图有所不同），设满足深度负反馈条件，则有：fi I I ≈ 由工作在线性区理想运放的虚短路，有10R U I -=i i ，10R U I o f -= 由此可得： 1-==io U U A uf。

模电考试期末试题及答案题一：电路基本知识1. 请简要解释以下电路元件的作用：a) 电阻：_________；b) 电容：_________；c) 电感：_________。

2. 根据欧姆定律和基尔霍夫电压定律，推导并解释以下公式：a) U = IR；b) V1 + V2 + V3 = 0。

3. 简述理想电流源和理想电压源的特点及其应用场景。

4. 分析以下电路，求解电流I1和电压V1。

R1 R2 R3------/\/\/\/\------------/\/\/\/\--------| |V1 V25. 简述直流稳压电源的工作原理，并举例说明。

答：1. a) 电阻：电阻用于限制电流的流动，使其符合电路要求。

它通过阻碍电子的自由移动来消耗电能。

b) 电容：电容用于储存电能，能够在充电和放电过程中存储和释放电荷。

它可以对电流的变化产生滞后效应。

c) 电感：电感用于储存磁能，通过电流在线圈中产生磁场。

当电流变化时，电感会产生反向电势，阻碍电流的变化。

2. a) 根据欧姆定律，电压U等于电阻R与电流I的乘积。

即U = IR。

这个公式表示了电阻对电流的阻碍程度。

b) 基尔霍夫电压定律表明，电路中各个节点的电压之和等于零。

即V1 + V2 + V3 = 0。

这个公式成立是因为在闭合电路中，所有的电压要相互平衡。

3. 理想电流源的特点是其输出电流恒定，不受负载电阻的影响。

它的输出电流不会因负载电阻的变化而改变。

适用于对电流要求较高的电路，如稳流器电路。

理想电压源的特点是其输出电压恒定，不受负载电流的影响。

它的输出电压不会因负载电流的变化而改变。

适用于对电压要求较高的电路，如稳压器电路。

4. 根据电路分析法则，可以得到如下方程：(V1 - V2)/R1 + (V1 - V3)/R2 + V1/R3 = 0化简得到：(3/R1 + 1/R2 + 1/R3)V1 - (1/R2)V2 - (1/R3)V3 = 0根据基尔霍夫电压定律，V2 = V1 - V3代入得到：(3/R1 + 1/R2 + 1/R3)V1 - (1/R2)(V1 - V3) - (1/R3)V3 = 0化简得到：(4/R2 + 1/R3)V1 - (1/R2)V3 = 0继续化简求解得到：V1 = (R2/(4R2 + R1))V3I1 = (V1 - V3)/(R1 + R2 + R3)5. 直流稳压电源通过稳压电路将输入电压转换为稳定的输出电压。

大学模拟电路试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，基本放大电路的放大倍数主要由哪个元件决定？A. 电阻B. 电容C. 晶体管D. 电感2. 理想运算放大器的输入电阻是：A. 有限值B. 无穷大C. 零D. 负值3. 以下哪个不是模拟电路的常见噪声源？A. 热噪声B. 闪烁噪声C. 电源噪声D. 电磁干扰4. 差分放大电路的主要优点是：A. 放大差模信号B. 抑制共模信号C. 降低输入阻抗D. 提高输出阻抗5. 以下哪个不是模拟滤波器的类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 非线性滤波器6. 负反馈在放大电路中的作用是：A. 增加放大倍数B. 减少非线性失真C. 增加输入阻抗D. 减少输出阻抗7. 运算放大器的开环增益通常：A. 非常大B. 非常小C. 接近1D. 等于08. 以下哪个是模拟电路中的非线性元件？A. 电阻B. 电容C. 二极管D. 电感9. 模拟电路中，信号的频率响应通常由哪个元件决定？A. 电阻B. 电容C. 晶体管D. 电感10. 以下哪个是模拟电路设计中考虑的稳定性因素？A. 温度B. 电源C. 负载D. 所有选项答案：1-5 CADBB 6-10 BDCCD二、简答题（每题5分，共20分）1. 简述模拟电路与数字电路的主要区别。

2. 解释什么是共模抑制比（CMRR）及其在放大电路中的重要性。

3. 描述运算放大器的基本工作原理。

4. 说明模拟滤波器在信号处理中的作用。

三、计算题（每题10分，共30分）1. 给定一个共射放大电路，晶体管的β值为100，电路的集电极电流为2mA，求放大电路的放大倍数。

2. 设计一个低通滤波器，其截止频率为1kHz，要求计算出所需的电容和电阻值。

3. 给定一个运算放大器电路，输入信号为正弦波，求输出信号的波形和幅度，假设运算放大器为理想运算放大器。

四、分析题（每题15分，共30分）1. 分析差分放大电路的工作原理，并说明其如何抑制共模信号。

模拟电路考试题及答案一、选择题（每题3分，共30分）1. 在模拟电路中，理想运算放大器的输入电阻是：A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案：C2. 以下哪个元件不是模拟电路的基本元件？A. 电阻B. 电容C. 二极管D. 逻辑门答案：D3. 理想运算放大器的输出电阻是：A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案：A4. 在模拟电路中，放大器的增益通常用以下哪个参数表示？A. 电压B. 电流C. 功率D. 阻抗答案：B5. 以下哪个是模拟信号的特点？A. 数字化B. 离散C. 连续D. 量化答案：C6. 模拟电路中的反馈可以分为：A. 正反馈B. 负反馈C. 混合反馈D. 以上都是答案：D7. 在模拟电路中，滤波器的作用是：A. 放大信号B. 滤除噪声C. 改变信号的相位D. 转换信号的频率答案：B8. 模拟电路中的积分器和微分器分别对应于数学上的：A. 积分和微分B. 加法和减法C. 乘法和除法D. 指数和对数答案：A9. 模拟电路中，为了减少噪声，通常采用的措施是：A. 增加电源电压B. 增加信号幅度C. 使用滤波器D. 增加电路复杂度答案：C10. 模拟电路中，为了提高信号的稳定性，通常采用的措施是：A. 增加电源电压B. 增加信号幅度C. 使用负反馈D. 增加电路复杂度答案：C二、填空题（每题4分，共20分）1. 在模拟电路中，理想运算放大器的输入电阻是______Ω。

答案：∞2. 理想运算放大器的输出电阻是______Ω。

答案：03. 模拟电路中的反馈可以分为正反馈和______反馈。

答案：负4. 模拟电路中的积分器对应于数学上的______运算。

答案：积分5. 模拟电路中，为了提高信号的稳定性，通常采用______反馈。

答案：负三、简答题（每题10分，共50分）1. 请简述模拟电路与数字电路的主要区别。

答案：模拟电路处理的是连续变化的信号，而数字电路处理的是离散的信号。

模拟电路中的信号可以是任意值，而数字电路中的信号只有有限的几种状态。

模拟电路设计试题及答案一、选择题（每题2分，共20分）1. 在模拟电路设计中，以下哪个不是基本的放大器类型？A. 共射放大器B. 共基放大器C. 共集放大器D. 共阻放大器2. 理想运算放大器的开环增益是：A. 有限的B. 非常大的C. 零D. 负无穷大3. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化性C. 可模拟性D. 可存储性4. 负反馈在放大器设计中的主要作用是：A. 增加增益B. 提高稳定性C. 降低输入阻抗D. 增加失真5. 在设计一个低通滤波器时，以下哪个元件不是必需的？A. 电阻B. 电容C. 电感D. 二极管6. 一个理想的电压源的内阻应该是：A. 无穷大B. 零C. 有限的D. 负无穷大7. 一个理想的电流源的输出电流与负载无关，这是因为它的：A. 内阻无穷大B. 内阻零C. 电压恒定D. 电流恒定8. 以下哪个不是模拟电路中的噪声源？A. 热噪声B. 闪烁噪声C. 互调噪声D. 电源噪声9. 模拟电路设计中，电源去耦电容的主要作用是：A. 减少电源噪声B. 提高增益C. 降低输入阻抗D. 增加输出阻抗10. 以下哪个不是模拟电路设计中常用的测量工具？A. 示波器B. 多用电表C. 频谱分析仪D. 逻辑分析仪答案：1-5 DBBCB 6-10 BDBDA二、简答题（每题5分，共30分）1. 简述共射放大器的基本工作原理。

2. 解释什么是负反馈，并说明它在放大器设计中的重要性。

3. 描述模拟信号与数字信号的主要区别。

4. 说明运算放大器在模拟电路设计中的作用。

5. 阐述低通滤波器的设计原理。

6. 描述理想电压源和理想电流源的特点。

答案：1. 共射放大器是一种使用晶体管作为放大元件的电路，其特点是晶体管的发射极接地，信号从基极输入，从集电极输出，通过这种方式实现信号放大。

2. 负反馈是指将放大器的输出信号的一部分反馈到输入端，与原输入信号相抵消。

负反馈可以提高放大器的稳定性，减小非线性失真，增加带宽。

深圳大学期末考试试卷参考解答及评分标准基本题6小题，每小题5分，满分30分。

在每小题给出的四个选项中，只有一（每道选择题选对满分，选0分）事件表达式A B 的意思是 ( ) 事件A 与事件B 同时发生 (B) 事件A 发生但事件B 不发生 事件B 发生但事件A 不发生 (D) 事件A 与事件B 至少有一件发生 D ，根据A B 的定义可知。

假设事件A 与事件B 互为对立，则事件A B ( ) 是不可能事件 (B) 是可能事件 发生的概率为1 (D) 是必然事件 A ，这是因为对立事件的积事件是不可能事件。

已知随机变量X ,Y 相互独立，且都服从标准正态分布，则X 2＋Y 2服从 ( ) 自由度为1的χ2分布 (B) 自由度为2的χ2分布 自由度为1的F 分布 (D) 自由度为2的F 分布选B ，因为n 个相互独立的服从标准正态分布的随机变量的平方和服从自由度为n 的2分布。

已知随机变量X ,Y 相互独立，X ~N (2,4),Y ~N (-2,1), 则( ) X +Y ~P (4) (B) X +Y ~U (2,4) (C) X +Y ~N (0,5) (D) X +Y ~N (0,3) 选C ，因为相互独立的正态变量相加仍然服从正态分布，而E (X +Y )=E (X )+E (Y )=2-2=0, (X +Y )=D (X )+D (Y )=4+1=5, 所以有X +Y ~N (0,5)。

样本(X 1,X 2,X 3)取自总体X ，E (X )=μ, D (X )=σ2, 则有( ) X 1+X 2+X 3是μ的无偏估计(B)1233X X X ++是μ的无偏估计22X 是σ2的无偏估计(D)21233X X X ++⎛⎫ ⎪⎝⎭是σ2的无偏估计B ，因为样本均值是总体期望的无偏估计，其它三项都不成立。

随机变量X 服从在区间(2,5)上的均匀分布，则X 的数学期望E (X )的值为( ) (B) 3 (C) 3.5 (D) 4 C ，因为在(a ,b )区间上的均匀分布的数学期望为(a +b )/2。

模拟电路考试题及答案一、选择题（每题2分，共20分）1. 模拟电路中，运算放大器的开环增益通常非常高，其主要作用是：A. 放大信号B. 稳定电源C. 滤波D. 整流答案：A2. 在理想运算放大器中，输入端的电压差为：A. 0VB. 5VC. 10VD. 无穷大答案：A3. 以下哪个不是模拟电路的基本组成部分？A. 电阻B. 电容C. 电感D. 微处理器答案：D4. 一个二阶低通滤波器的截止频率为1kHz，若要将其改为高通滤波器，需要：A. 改变电阻值B. 改变电容值C. 改变电感值D. 改变电源电压答案：B5. 以下哪种耦合方式不适用于模拟信号的放大？A. 直接耦合B. 变压器耦合C. 电容耦合D. 光电耦合答案：D6. 在模拟电路设计中，通常使用哪种方法来减小噪声？A. 增加电源电压B. 使用差分放大器C. 增加电阻值D. 增加电容值答案：B7. 以下哪个不是模拟电路设计中考虑的非理想因素？A. 温度变化B. 电源波动C. 器件老化D. 数字信号干扰答案：D8. 在模拟电路中，反馈的类型不包括：A. 正反馈B. 负反馈C. 直流反馈D. 交流反馈答案：C9. 一个理想运放构成的积分电路，其输出信号与输入信号的关系是：A. 相位相同B. 相位相反C. 相位相差90度D. 相位相差180度答案：D10. 在模拟电路中，为了提高电路的稳定性，通常采用：A. 增加电路复杂度B. 使用更高质量的元件C. 引入负反馈D. 减少电路的增益答案：C二、简答题（每题10分，共30分）1. 简述模拟电路与数字电路的主要区别。

答：模拟电路处理的是连续变化的信号，如声音、光线等，而数字电路处理的是离散的数字信号。

模拟电路通常使用模拟元件如电阻、电容、电感和运算放大器等，而数字电路则使用逻辑门和触发器等数字元件。

模拟电路的信号传输容易受到噪声和失真的影响，而数字电路则具有更强的抗干扰能力。

2. 解释什么是共模抑制比（CMRR）以及它在模拟电路设计中的重要性。

精品《模拟电子技术》期末考试卷一、填空题（20分）1 、二极管最主要的特性是。

2、当三极管处于放大状态时其放射结、集电结的偏置方式为、。

3 、多级放大电路中，常见的级间的耦合方式有、、。

4 、负反馈放大电路中的四种组态为、、、。

5 、正弦波振荡电路的振荡条件为、。

二、选择题（ 20 分）1 、P 型半导体中的多数载流子是，N 型半导体中的多数载流子是。

A 、电子 B、空穴 C、正离子2 、杂质半导体中少数载流子的浓度本征半导体载流子的浓度。

A 、大于B、小于 C、等于3 、温度升高，二极管在正向电流不变的情况下的正向电压，反向电流。

A 、增大B、减小C、不变4 、如图所示复合管，已知V 1的1=30，V2的2=50 ，则复合后的V1V 2 约为（）。

A ． 1500 B.80 C.505 、 RC 串并联网络在f=f 0=1 /2 RC 时呈。

A 、感性B、阻性C、容性三、判断题（10 分）（对的打“√”，错的打“×”）1 、本征半导体温度升高后，两种载流子浓度还是相等。

（）2 、参数理想对称的双端输入双端输出差分放大电路只能放大差模信号，不能放大共模信号。

（）3 、放大电路采用复合管是为了增大放大倍数和输入电阻。

( )4 、负反馈越深，电路的性能越稳定。

（）5 、集成运放在开环情况下一定工作在非线性区。

（）四、简答题：（ 25 分）1 ．写出下图所示各电路的输出电压值，设二极管导通电压U D＝ 0.7V 。

2、判断下图所示电路中是否引入了反馈，如果有反馈试判断反馈类型？+v ccR2R FR1 V 2+ V 1 +R S￥u i R4 uo+ -R3 R5u i + u o+- - C1 -R L(a) (b)3 、电路下图所示：请将图中左右两部分正确连接起来，使之能够产生正弦波振荡五、计算题（25 分）1 、电路如下图所示，试求出电路 A U、 R i、和 R0的表达式。

2 、电路如下图所示，求下列情况下U 0和 U I的关系式。

电路模拟考试题及答案1一、填空题（30分，每空2分）1. 在电路分析计算中，必须先指定电流与电压的__ 参考方向 __。

2 线性电阻上电压u 与电流i 关系满足__欧姆 __定律，当两者取关联参考方向时其表达式为_R=U3 电感是一种记忆元件，因为i ＝⎰∞-t t d u L 14． 电容是一种储能元件，因为其储存的能量W =)t (Cu 221。

5．线性电感的韦安特性是一条__ 过原点 __的直线。

6．电阻串联电路中，阻值较大的电阻上分压较_ 多 __，功率较_ 大 。

_ 7．当n 个电压源__串联 __联时，可以用一个电压源等效，且该电压源的电压值∑==nk kS S uu 1。

8 使用叠加定理来求解电路时，不作用的独立电压源用 短路 代替，不作用的独立电流源用 断路 代替。

9．当电路中含动态元件（电容或电感）时，根据基尔霍夫电压、电流定律及VCR 建立的电路方程，是以电压、电流为变量的微分方程或微积分方程。

如果电路中只含一个动态元件，电路方程是 一阶微分 方程，这种电路称为 一阶 电路。

10．为了分析问题的方便，我们认为换路是在t =0时刻进行的，并把换路前的最终时刻记为 t = 0- ，把换路后的最初时刻记为t = 0+ 。

二、选择题（30分，每空3分）1．图示电路中，u 、i 关系为（ B ）。

A.dt di Lu = B. dt diLu -= C. Li u = D. Li u -=2．当流过理想直流电压源的电流增加时，其端电压将（ D ）。

A. 增加 B. 减少 C. 不变 D. 不确定 3．KCL 、KVL 不适用于（ C ）。

A. 时变电路B. 非线性电路C. 分布参数电路D. 集总参数电路 4．设两个二端网络对外是等效的，则下列说法哪个是正确的？（ A ） A. 它们的外特性相同 B. 它们的内部特性相同 C. 它们的内部结构相同 D. 它们的内部电源相同5．理想电流源的源电流为S I ，端口电路为U ，则其内导为（ A ）。

深圳大学期末考试试卷开/闭卷 闭卷A/B 卷A 课程编号 2213990901~8课程名称模拟电路学分3-1命题人(签字) 审题人(签字)年 月 日 题号 一 二 三 四 五 六 七 八 九 十 基本题总分附加题得分评卷人一、 简答题（20分）1、设晶体三极管在信号周期T 内的导电时间为t ，试写出甲类、乙类和甲乙类三种功放电路的t 与T 的关系。

2、直流电源通常由哪几部分组成，并说明各部分的作用。

3、放大电路的电压放大倍数增益的模值在高频段和低频段分别产生什么变化？各由何种电容影响？4、为什么场效应管称为单极性管？它属于何种控制器件？和三极管相比其输入电阻具有何种特点？ 二、（25分）电路如图1所示，图中R s = 2.2k Ω，R b1 = 20 k Ω，β= 60，R b2 = 7.6 k Ω，R C = 6.2 k Ω，R e = 3.6 k Ω，R L = 3 k Ω （1） 画出直流通路。

（2） 计算静态工作点。

（3） 画出微变等效电路。

（4） 写出A u 、R i 和R o 的表达式。

（5） 简述图中三个电容的作用。

图1三、（15分）如图2所示放大电路中，已知V CC =12V ，R b1=120k Ω R b2=30k Ω, R c =5.1k Ω, R e1=2k Ω, R b3=150k Ω, R e2=3k Ω, R L =1.5k Ω,β1=β2=50, r be1=1.77k Ω, r be2=1k Ω。

试求：（1）电路中有几级放大，各级三极管为什么组态？（2）画出微变等效电路；（2）写出总电压放大倍数A u 的表达式； （3）写出R i 和R o 的表达式。

_____________ ________学院 专业 姓名 学号 座号( 密 封 线 内 不 答 题 ) ………………………………………密………………………………………………封………………………………………线………………………………图2四、（15分）反馈放大电路如图3所示。
