《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

模拟电子技术基础期末考试试题及答案一、选择题（每题2分，共20分）1. 在模拟电子技术中，放大器的输入信号频率增加时，其放大倍数将（）A. 增加B. 减少C. 不变D. 无法确定答案：B2. 在放大电路中，静态工作点的选择应保证（）A. 电压放大倍数最大B. 功耗最小C. 失真最小D. 静态工作点位于交流负载线的中点答案：D3. 以下哪种电路属于电流串联负反馈（）A. 射极输出器B. 电压串联负反馈C. 电流并联负反馈D. 电压并联负反馈答案：A4. 在运算放大器的线性区，其输出电压与输入电压的关系为（）A. Vo = A (V+ - V-)B. Vo = A (V- - V+)C. Vo = A (V+ + V-)D. Vo = A (V+ V-)答案：A5. 以下哪种滤波器具有高通特性（）A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：B6. 以下哪种电路可以实现模拟乘法运算（）A. 比较器B. 积分器C. 微分器D. 乘法器答案：D7. 在模拟乘法器中，两个输入信号的频率分别为ω1和ω2，输出信号的频率可能包含以下哪些成分（）A. ω1B. ω2C. ω1 + ω2D. ω1 - ω2答案：ABCD8. 在运放组成的积分器电路中，输入信号为正弦波，输出信号波形为（）A. 正弦波B. 余弦波C. 直线D. 抛物线答案：D9. 以下哪种电路可以实现电压-频率转换（）A. 电压比较器B. 电压跟随器C. 电压-频率转换器D. 电压-电流转换器答案：C10. 在模拟电子技术中，以下哪种电路属于模拟乘法器（）A. 二极管乘法器B. 模拟乘法器C. 电压放大器D. 电流放大器答案：B二、填空题（每题2分，共20分）1. 放大器的输入信号频率增加时，其放大倍数将______（填“增加”、“减少”、“不变”）。

答案：减少2. 放大电路中，静态工作点的选择应保证静态工作点位于______（填“交流负载线的中点”、“输入特性曲线的中点”、“输出特性曲线的中点”）。

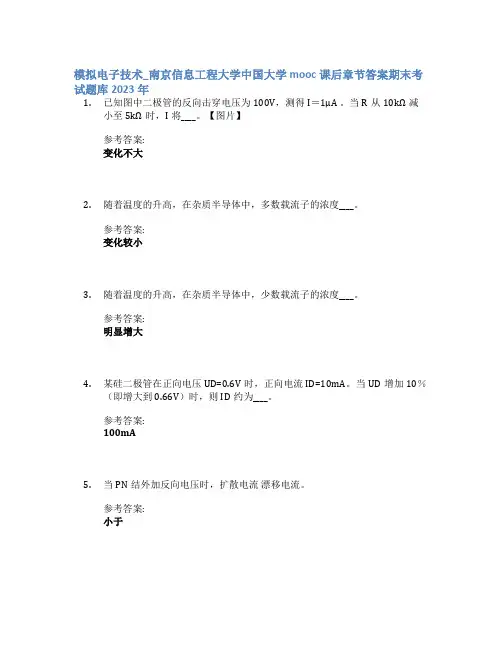

模拟电子技术_南京信息工程大学中国大学mooc课后章节答案期末考试题库2023年1.已知图中二极管的反向击穿电压为100V，测得I＝1μA 。

当R从10kΩ减小至5kΩ时，I将____。

【图片】参考答案:变化不大2.随着温度的升高，在杂质半导体中，多数载流子的浓度____。

参考答案:变化较小3.随着温度的升高，在杂质半导体中，少数载流子的浓度____。

参考答案:明显增大4.某硅二极管在正向电压UD=0.6V时，正向电流ID=10mA。

当UD增加10％（即增大到0.66V）时，则ID约为____。

参考答案:100mA5.当PN结外加反向电压时，扩散电流漂移电流。

参考答案:小于6.当PN结外加正向电压时，扩散电流漂移电流。

参考答案:大于7.PN结加正向电压时，空间电荷区将。

参考答案:变窄8.在杂质半导体中，多数载流子的浓度主要取决于____。

参考答案:杂质浓度9.稳压管的稳压区是其工作在。

参考答案:反向击穿10.硅二极管的正向电压从0.65V增大10％，则流过的正向电流增大____。

参考答案:大于10％11.电路如图所示，ui=0.1sinωt(V)，当直流电源电压V增大时，二极管VD的动态电阻rd将____。

【图片】参考答案:减小12.在如图所示的电路中，当V＝3V时，测得I＝1mA，UD=0.7V。

当V调到6V，则I将为____。

【图片】参考答案:大于2mA13.设二极管的端电压为U，则二极管的电流方程是。

参考答案:ISe(U/UT-1)14.已知图中二极管的反向击穿电压为100V，在V＝10V时，测得I＝1μA 。

当V增加到20V时，I将____。

【图片】参考答案:变化不大15.由理想二极管组成的电路如下图所示，其A,B两端的电压Uab应为。

【图片】参考答案:－6V16.当温度升高时，二极管的反向饱和电流将。

参考答案:增大17.P型半导体是在纯净半导体中掺入____。

参考答案:三价元素，如硼等18.已知图中二极管的反向击穿电压为100V，测得I＝1μA 。

复习题二注意：1、先把书上知识点和做过的作业理解会做，然后再复习这部分内容。

2、期中考试前发的样卷里有很多第十章直流稳压电源相关的题目。

1、放大电路中的静态分量是指__________，动态分量是指____。

A 、直流电源所提供的电压、电流 ，B 、电压、电流中不随输入信号变化的部分，C 、电压、电流中随输入信号变化的部分 ，D 、正弦交流输入、输出信号2、NPN 和PNP 型晶体管的区别取决于____A 、半导体材料硅和锗的不同，B 、掺杂元素的不同 ，C 、掺杂浓度的不同，D 、P 区和N 区的位置不同。

N 沟道和P 沟道场效应管的区别在于____ A 、衬底材料前者为硅，后者为锗，B 、衬底材料前者为 N 型，后者为 P 型，C 、导电沟道中载流子前者为 电子，后者为空穴。

3、晶体管工作在放大区时，发射结为____，流过发射结的主要是____；集电结为____，流过集电结的主要是____。

A 、正向偏置，B 、反向偏置，C 、零偏置，D 、扩散电流，E 、漂移电流4、某硅二极管在正向电压V 6.0D =U 时，正向电流m A 10D =I 。

当D U 增加10％（即增大到0.66V ）时，则D I 约为____。

A 、10mA ，B 、11mA ，C 、20mA ，D 、100mA5、已知某二极管在温度为25℃时的伏安特性如图中实线所示，在温度为 T 1时的伏安特性如图中虚线所示。

1．在25℃时，该二极管的死区阈值电压、反向击穿电压和反向电流各是多大？ 2．温度T 1是大于25℃还是小于25℃？6、两个放大倍数相同、输入和输出电阻不同的放大电路A 和B ，对同一个内阻等于零的信号源电压进行放大，并接有相同大小的负载电阻，测得A 的输出电压比B 的大。

这说明A 的________________。

输出电阻比B 的________________。

A 、输入电阻， B 、输出电阻 C 、大， D 、小7、有两个放大倍数相同、输入和输出电阻不同的放大电路A 和B ，对同一个具有内阻的信号源电压进行放大，在负载开路的条件下测得A 的输出电压比B 的小，这说明A 的________________。

《模拟电子技术》期末考试复习题班级：学号：姓名：成绩：一、填空题1．硅二极管导通时的正向管压降约为____ V，锗二极管导通时的管压降约为____ V。

二极管的两端加正向电压时，有一段死区电压，锗管约为____V，硅管约为____V。

0.70.30.20.52．半导体具有____特性、____特性和____的特性。

掺杂热敏光敏3．电路中流过二极管的正向电流过大，二极管将会____；如果施加在二极管两端的反向电压过高，二极管将会____。

烧坏（开路）击穿（短路）4．使用二极管时，应考虑的主要参数是________和________。

最大整流电流（额定电流）最高反向工作电压（耐压）5．理想二极管的特点是正向导通时管压降为____，反向截止时反向电流为____。

0V0A6．用万用表测量二极管的正反向电阻时，若正、反向电阻均接近于零，则表明该二极管已____；若正、反向电阻均接近于无穷大，则表明二极管已____。

击穿烧坏7．在晶体管中，I E与I B、I C的关系为_________。

I E=I B+I C8．示波器是电子技术中常用的测量仪器，用于观察被测信号的____及测量被测信号的_________、_________和_________。

波形频率大小相位9．硅晶体管发射结的死区电压约为_____V，锗晶体管发射结的死区电压约为____V。

晶体管处在正常放大状态时，硅管发射结的导通电压约为_____V，锗管发射结的导通电压约为____V。

0.50.20.70.310．某晶体管的U CE不变，基极电流I B =30μA时，集电极电流I C =1. 2mA，则发射极电流I E =____ mA，若基极电流I B增大到50μA时，I C增大到2mA，则发射极电流I E =_____mA，晶体管的电流放大系数β=_____。

1.23mA2.05mA4011．用万用表测量晶体管时，应将万用表置于_____挡，并进行_____。

模拟电子技术基础试题库（附答案）一、选择题1. 下列哪种器件是双极型晶体管的三个电极名称？A. 发射极、基极、集电极B. 发射极、基极、地C. 发射极、基极、输入端D. 发射极、基极、输出端答案：A2. 下列哪种电路是模拟电子技术中最基本的放大电路？A. 差分放大电路B. 积分放大电路C. 微分放大电路D. 互补放大电路答案：A3. 下列哪种元件在放大电路中起到反馈作用？A. 电容B. 电感C. 电阻D. 运算放大器答案：A4. 下列哪种放大电路具有输入阻抗高、输出阻抗低的特点？A. 固定偏置放大电路B. 分压式偏置放大电路C. 串联型放大电路D. 并联型放大电路答案：B5. 下列哪种放大电路可以实现电压放大和倒相？A. common-emitter amplifier（共射放大器）B. common-base amplifier（共基放大器）C. common-collector amplifier（共集放大器）D. emitter-follower（发射极跟随器）答案：A6. 下列哪种放大电路具有电压放大倍数可调的特点？A. 固定偏置放大电路B. 分压式偏置放大电路C. 串联型放大电路D. 并联型放大电路答案：C7. 下列哪种电路可以实现信号的整流？A. 半波整流电路B. 全波整流电路C. 桥式整流电路D. 滤波电路答案：A8. 下列哪种电路可以实现信号的滤波？A. 半波整流电路B. 全波整流电路C. 桥式整流电路D. 滤波电路答案：D9. 下列哪种电路可以实现信号的积分和微分？A. 积分放大电路B. 微分放大电路C. 滤波电路D. 整流电路答案：B10. 下列哪种电路可以实现信号的放大和滤波？A. 放大电路B. 滤波电路C. 积分电路D. 微分电路答案：A二、填空题1. 晶体管的三个电极分别为____、____、____。

答案：发射极、基极、集电极2. 放大电路的目的是____。

答案：放大信号3. 运算放大器是一种具有____、____和____的放大器。

学院 202 -202 学年第 学期《模拟电子技术》试卷（A 卷 专业 级）考试方式： 闭卷 本试卷考试分数占学生总评成绩的 60 %（本题共5小题，每小题4分，共 20 分）一、填空题 1.多级放大电路常见的三种耦合方式中，若要求各级静态工作点互不影响，可选用 耦合方式；若要求能放大变化缓慢的信号或直流信号，可选用耦合方式；若要求能实现阻抗变换，使负载与输出级阻抗相匹配，可选用 耦合方式。

2. 某放大电路中，晶体管三个电极的电流测出分别为：I 1=1.2mA 、I 2=0.03mA 、I1=1.23mA 。

由此可知：电极1是 极，电极2是 极，电极3是极。

若已知I 1电流方向流入晶体管，则I 2电流方向与I 1电流方向 、I 3电流方向与I1电流方向 。

3. 硅二极管导通压降的典型值是 V 、锗二极管导通压降的典型值是 V ；NPN 型管的集电极电流和基极电流 晶体管；PNP 型管的集电极电流和基极电流 晶体管。

4. 线性失真和非线性失真都使得放大电路的输出波形不再与输入波形相同，其中饱和失真和截止失真属于 失真；幅频失真和相频失真属于 失真。

5. 若反馈量使放大电路的净输入量减小，称为 反馈；若反馈量使放大电路的净输入量增大，称为 反馈。

放大电路通常采取 反馈。

6. 小功率直流稳压电源系统中滤波环节最常采用的元件是 元件；串联型直流稳压电路的调整管正常工作在 状态；开关型直流稳压电路的调整管正常工作在 状态。

（本题共10小题，每小题1分，共10分）二、 判断正、误题 1. 因为N 型半导体的多子是自由电子，所以它带负电。

（ ） 2. PN 结的单向导电性只有在外加电压时才能体现出来。

（ ） 3. 放大电路只有既放大电压又放大电流时，才能称为具有放大作用。

（ ） 4. 发光二极管正常工作在正向导通区，其导通压降为0.7V 。

（ ）5. 为了获得更高的电流放大倍数而采用复合管，复合管的类型取决于第一个管子的类型。

模拟电⼦技术基础试卷及答案（期末）第1章直流电路习题解答1.1 在图1.1所⽰电路中，（1）选d 为参考点，求a V 、b V 和c V ；（2）选c 为参考点，求a V 、b V 和d V 。

图1.1 习题1.1电路图解（1）当选d 为参考点时， V 3ada ==u V V 112cd bc bdb =-=+==u u u V ；V 1cdc -==u V （2）当选c 为参考点时， 4V 13dc ad a =+=+=u u V V 2bc b ==u V ；V 1dcd ==u V 1.2 求图1.2中各元件的功率，并指出每个元件起电源作⽤还是负载作⽤。

图1.2 习题1.2电路图解 W 5.45.131=?=P （吸收）； W 5.15.032=?=P （吸收） W 15353-=?-=P （产⽣）； W 5154=?=P （吸收）； W 4225=?=P （吸收）元件1、2、4和5起负载作⽤，元件3起电源作⽤。

1.3 求图1.3中的电流I 、电压U 及电压源和电流源的功率。

图1.3 习题1.3电路图解 A2=I ； V13335=+-=I I U 电流源功率：W 2621-=?-=U P （产⽣），即电流源产⽣功率6W 2。

电压源功率：W 632-=?-=I P （产⽣），即电压源产⽣功率W 6。

1.4 求图1.4电路中的电流1I 、2I 及3I 。

图1.4 习题1.4电路图解 A 1231=-=I A 1322-=-=I 由1R 、2R 和3R 构成的闭合⾯求得：A 1223=+=I I 1.5 试求图1.5所⽰电路的ab U。

图1.5 习题1.5电路图解 V 8.13966518ab-=?+++?-=U1.6求图1.6所⽰电路的a 点电位和b 点电位。

图1.6 习题1.6电路图解 V 4126b=?-=V V 13b a =+-=V V 1.7 求图1.7中的I 及SU。

图1.7 习题1.7电路图解 A7152)32(232=?+-?+-=IV 221021425)32(22S =+-=?+-?+=I U 1.8 试求图1.8中的I 、XI、U 及XU。

河北科技大学 学年第 学期《 模拟电子技术基础 》期末考试试卷标准答案学院 班级 姓名 学号 题号 一 二 三 四 五 六 七 八 九 十 总分得分一、选择填空题（每空1分，共10分）（ A ）1.在晶体管放大电路的三种基本接法中, 的输出电压与输入电压不同相。

A. 共射电路B.共集电路.C.共基电路（ C ）2.选用差分放大电路的原因是。

A.稳定放大倍数B.提高输入电阻C.克服温漂（ A ）3.若要实现电流—电压转换电路，应引入。

A.电压并联负反馈B.电流串联负反馈C.电流并联负反馈D.电压串联负反馈（ A ）4.二极管外加正向电压时处于_______状态。

A.导通B.放大C.截止（ A ）5.正弦波振荡电路必须由以下四个部分组成：放大电路、、正反馈网络和稳幅环节。

A.选频网络B.消除失真电路C.负反馈网络D.滤波环节（ C ）6.直流稳压电源中滤波电路的目的。

A.将高频变为低频B.将交流变为直流C.减小脉动，使输出电压平滑（ B ）7.在某电路中测得晶体管的e、b、c三个极的直流电位分别为0V 、0.7V、4.0V，则该晶体管工作在状态。

A.饱和B.放大C.截止（ C ）8.直流负反馈是指：。

A.只有放大直流信号时才有的负反馈B.直接耦合放大电路中引入的负反馈C.在直流通路中的负反馈（ D ）9.对于放大电路，所谓开环是指。

A.无负载B.无信号源C.无电源D.无反馈通路（ D ）10.集成运算放大器实质上是一个具有高电压放大倍数电路。

A. 阻容耦合多级放大B. 共发射极放大C. 变压器耦合多级放大D. 直接耦合多级放大模拟电子技术A卷，共（ 6 ）页，第（ 1 ）页模拟电子技术A 卷，共（ 6 ）页，第（ 2 ）页ZU R R R R Uo 3321++=ZU R R R R R Uo 32321+++=二、判断题（共10分）1．（请在括号中标明“√”或“×”;每空1分，共5分）（ √ ）1)阻容耦合多级放大电路各级Q 点相互独立，它只能放大交流信号。

1南京信息工程大学《模拟电子技术基础》期末考试试卷(A卷)题目一二三总分核分人复查人得分题目部分（卷面共3大题，26小题，100分，各大题标有题量和总分）评卷人得分一、选择题（10小题，共20分）1．直接耦合与变压器耦合多级放大电路之间主要不同点是____。

A、所放大的信号不同，B、交流通路不同，C、直流通路不同2．直流负反馈是指________________。

A、只存在于直接耦合电路中的负反馈，B、放大直流信号时才有的负反馈，C、直流通路中的负反馈。

3．在整流电路中接入滤波电容后，其输出电压的平均值将；（A、升高B、不变C、减小）这时，二极管的导通角 将（A、增大B、不变C、减小）4.两级阻容耦合放大电路如图所示。

设输入一正弦信号时，输出电压波形出现了顶部失真。

1）若输出电压波形出现了顶部失真的原因是第一级静态工作点不合适，则第一级产生了____，（A、饱和失真，B、截止失真）为消除该失真，可调整Rb12，使其阻值____。

（C、增加，D、减小）2）若输出电压波形出现了顶部失真的原因是第二级静态工作点不合适，则第二级产生了____，（A、饱和失真，B、截止失真）为消除该失真，可调整Rb2，使其阻值____。

（C、增加，D、减小）5.试根据图示的反馈放大电路，试选择正确答案填空：1）若R7增大，则________。

(A、交流负反馈增强，B、交流负反馈减弱，C、不影响反馈深度，D、使静态工作点不稳定)2）在正常放大条件下，若R4增大，则_________。

( A、电压放大倍数增大，B、电压放大倍数减小，C、电压放大倍数变化不大)6.阻容耦合放大电路引入负反馈后________________。

A、只可能出现低频自激，B、只可能出现高频自激，C、低、高频自激均有可能出现。

17. 在整流电路中接入滤波电容后，其输出电压的平均值将____ ；（A 、升高 B 、不变 C 、减小）这时，二极管的导通角将____ 。
