下载文档原格式
玻璃退火的四个阶段玻璃退火是一种常用的玻璃加工方法，通过加热和冷却的过程，使玻璃获得理想的物理性能和外观效果。
玻璃退火的过程可以分为四个阶段：预热阶段、加热阶段、保温阶段和冷却阶段。
一、预热阶段在玻璃退火过程中，首先需要进行预热阶段。
预热阶段的目的是将玻璃的温度提高到一定程度，以便后续的加热和保温。
预热温度一般较低，通常在300°C左右。
预热时间的长短取决于玻璃的厚度和尺寸，一般为几分钟到几十分钟。
二、加热阶段在预热阶段之后，进入加热阶段。
加热阶段是玻璃退火的关键阶段，也是最耗时的阶段。
在这个阶段，需要将玻璃的温度逐渐提高到所需的退火温度。
退火温度的选择要根据玻璃的种类和要求来确定，一般在500°C到600°C之间。
加热温度的升降速度要适中，过快或过慢都会影响退火效果。
三、保温阶段当玻璃的温度达到所需的退火温度后，进入保温阶段。
保温阶段的目的是让玻璃在退火温度下保持一定的时间，使其内部的应力得到释放，晶体结构得到重组。
保温时间的长短取决于玻璃的厚度和尺寸，一般为几小时到几十小时。
四、冷却阶段在保温阶段结束后，进入冷却阶段。
冷却阶段的目的是将玻璃的温度逐渐降低到室温，使其内部的结构稳定。
冷却速度的选择要根据玻璃的种类和要求来确定，一般需要较慢的冷却速度，以避免因快速冷却导致的玻璃破裂。
玻璃退火的四个阶段相互关联，每个阶段都起到了关键的作用。
预热阶段为加热提供了条件，加热阶段使玻璃达到退火温度，保温阶段使玻璃内部的应力得到释放，冷却阶段使玻璃的结构稳定。
通过这四个阶段的有序进行，玻璃能够获得理想的退火效果。
玻璃退火的过程对于玻璃产品的性能和质量起着至关重要的作用。
通过适当的退火温度和时间，可以减少玻璃内部的应力，提高其抗压强度和耐热性能。
同时，退火还可以改善玻璃的外观效果，使其更加清澈透明。
玻璃退火是一项重要的玻璃加工工艺，通过预热、加热、保温和冷却四个阶段的有序进行，可以使玻璃获得理想的物理性能和外观效果。
玻璃的退火工艺一、玻璃的退火工艺包括哪几个阶段为了清理玻璃中的应力,必须把玻璃加热到低于玻璃转变温度Tg 附近某一温度进行保温均热,以清理玻璃各部分的温度梯度,使应力松弛,这个选定的保温均热温度称玻璃的退火温度.玻璃在退火温度下,由于粘度很大还不会发生可测得的变形.玻璃的退火上限温度是指在此温度下经过 3min 能清理 95 %的应力;退火下限温度是指在此温度下经 3min 只能清理 5 %的应力,上下限退火温度之间为退火温度范围.大部分器皿玻璃的退火上限温度为550 ± 20 ℃ ,平板玻璃为 550 ~ 570 ℃ 、瓶罐玻璃为550 ~ 600 ℃ .实际上,一般采用的退火温度都比退火上限温度低20 ~ 30 ℃ ,低于退火上限温度50 ~ 150 ℃ 的为退火下限温度. 玻璃的退火温度与其化学组成有关.凡能降低玻璃粘度的组成也能降低退火温度,如碱金属氧化物 Na 2 0 、 K 2 O 等. SiO 2 、 Al 2 O 3 、 CaO 等都增加玻璃粘度,所以随着它们含量的增加其退火温度都提高.玻璃的退火制度与制品的种类、形状、大小、容许的应力值、退火炉内温度分布等情况有关.目前采用的退火制度有多种形式.根据退火原理,退火工艺可分为四个阶段:加热阶段、均热阶段、慢冷阶段和快冷阶段.按上述四个阶段可作出温度-时间曲线,此曲线称退火曲线.1 .加热阶段不同品种的玻璃有不同的退火工艺.有的玻璃在成型后直接进入退火炉进行退火,称为一次退火;有的制品在成型冷却后再经加热退火,称为二次退火.所以加热阶段对有些制品并不是必要的.在加热过程中,玻璃表面产生压应力,所以加热速率可相应高些,例如20 ℃ 的平板玻璃可直接进入700 ℃ 的退火炉,其加热速率可高达300 ℃ / rain .考虑到制品大小、形状、炉内温度分布的不均性等因时间素,在生产中一般采用的加热速率为20/a 2 ~ 30/a 2 ( ℃ /min) ,对光学玻璃制品的要求更高.2 .均热阶段把制品加热到退火温度进行保温、均热以清理应力.在本阶段中首先要确定退火温度,其次是保温时间.一般把比退火上限温度低20 ~ 30 ℃ 作为退火温度.退火温度除直接测定外,也可根据玻璃成分计算粘度为10 12 Pa ? s 时的温度.当退火温度确定后,保温时间可按 70a 2 ~ 120a2 进行计算,或者按应力容许值进行计算.3 .慢冷阶段为了使玻璃制品在冷却后不产生应力,或减小到制品所要求的应力范围内,在均热后进行慢冷是必要的,以防止过大的温差.4 .快冷阶段玻璃在应变点以下冷却时,如前述只产生暂时应力,只要它不超过玻璃的较限强度,就可以加快冷却速度以缩短整个退火过程、降低燃料消耗、提高生产率.在生产上,一般都采用较低的冷却速度,这是由于制品或多或少存在某些缺点,以免在缺点与主体玻璃间的界面上产生张应力.对一般技术玻璃采用此值的 15 %~ 20 %,通常还应在生产实践中加以调整.二、退火玻璃的详细制作流程为了避免冷却过快而造成玻璃炸裂,玻璃毛坯定型后立即转入退火用的箱式电阴炉中,在退火温度下保温30min左右,然后按照冷却温度制度降温到一定温度后切断电源停止加热,让其随炉自然缓慢冷却至100℃以下,出炉,在空气中冷却至室温.若玻璃试样退火后经应力检验不合格,须重新退火,以防加工时碎裂.重新退火时首先将样品埋没于装满石英砂的大坩埚中,再把坩埚置于马弗炉内,升温至退火温度保温1h,然后停止加热让电炉缓慢降温(必要时在上、下限退火温度范围内每降温10℃保温一段时间),直至100℃以下取出.相关概念热应力温度改变时，物体由于外在约束以及内部各部分之间的相互约束，使其不能完全自由胀缩而产生的应力。
退火、正火、淬火、回火的定义(概念)、种类、目的退火、正火、淬火和回火是金属材料加工处理中常用的热处理工艺。
它们在改变金属材料的结构和性能方面起着重要作用。
下面我将详细介绍这四种热处理工艺的定义、种类和目的。
一、退火的定义、种类和目的退火是指将金属材料加热至一定温度，然后在适当时间内缓慢冷却到常温，目的是使金属材料的组织、性能得到改善。
根据不同的金属材料和工艺要求，退火可以分为完全退火、球化退火、局部退火等不同种类。
完全退火适用于细化组织、低硬度和高塑性要求的材料；球化退火适用于高碳钢、合金钢等材料的球化组织，提高加工性能；局部退火适用于局部加工后的材料，消除残余应力。
二、正火的定义、种类和目的正火是指将金属材料加热至临界温度以上，然后在空气中冷却或水中淬火，目的是提高金属材料的硬度和强度。
常见的正火工艺包括空气冷却正火、水淬火等。
空气冷却正火适用于一些低碳钢、合金钢，可以提高硬度和强度；水淬火适用于中高碳钢、合金钢，可以获得更高的硬度和强度。
三、淬火的定义、种类和目的淬火是指将金属材料加热至临界温度以上，然后迅速冷却到室温，以获得马氏体组织和高硬度。
淬火可以分为油淬火、水淬火、盐浴淬火等多种类型。
油淬火适用于较低碳含量的钢，可以降低变形和开裂；水淬火适用于中高碳钢，能够获得更高的硬度和强度；盐浴淬火适用于部分合金钢和特殊材料，可以减少氧化和脱碳。
四、回火的定义、种类和目的回火是指将经过淬火处理的金属材料加热至较低温度，然后进行适当时长的保温，最终冷却。
回火的目的是消除淬火过程中产生的残余应力，调整组织和提高韧性。
常见的回火工艺有低温回火、中温回火、高温回火等种类。
低温回火适用于高碳合金钢，可以保持硬度的同时提高韧性；中温回火适用于一些工具钢，能使硬度和韧性达到平衡；高温回火适用于低碳钢和合金钢，有助于提高韧性。
个人观点和理解热处理工艺是金属材料加工中至关重要的一环，不同的工艺可以改变金属材料的结构和性能，从而满足不同的工程要求。
淬火也叫蘸火淬火是将钢加热到临界温度Ac3（亚共析钢）或Ac1（过共析钢）以上某一温度，保温一段时间，使之全部或部分奥氏体化，然后以大于临界冷却速度的冷速快冷到Ms以下（或Ms附近等温）进行马氏体（或贝氏体）转变的热处理工艺。
通常也将铝合金、铜合金、钛合金、钢化玻璃等材料的固溶处理或带有快速冷却过程的热处理工艺称为淬火。
“蘸火”是淬火工艺的行业术语，起源于工艺处理的方法，因为淬火就是把热工件蘸一下介质，达到要求，形象的称谓淬火为蘸火，淬火工艺应用很广，“蘸火”的读法也随之流传开来。
什么是退火、正火、淬火及回火,它们的用途各是什么?退火是将钢件加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。
正火是将钢件加热到Ac3(对于亚共析钢）或者Accm（对于过共析钢）以上50～70摄氏度完全奥氏体化，保温后再在空气中冷却以得到以较细珠光体为主的组织的热处理工艺。
退火或者正火的主要目的大致如下：调整钢件的硬度，以利于后来的切削加工。
消除残余应力，以稳定钢件尺寸。
使化学成分均匀。
为最终热处理做准备。
退火主要是消除内部应力; 正火主要是加工前降低硬度,提高切削加工能力; 淬火主要是增强表面硬度,从而提高综合机械性能。
回火一般在淬火或正火后进行，淬火加低温回火的工艺手段还叫淬火，低温回火是必须进行的工序。
正火加回火还叫正火处理，这两项处理手段目的是消除淬火和正火后的材料的组织应力。
退火能够改变钢的组织结构,从而获得我们所要求的性能.(1).加热时的组织转变:其转变过程是在铁素体与渗碳体分界面处优先形成奥氏体晶核,并不断长大,直到珠光体全部消失,奥氏体也就转变完毕.(2).冷却时的组织转变:由于退火的冷却速度很缓慢,奥氏体转变产物与Fe-Fe3C的组织相同,因而共析钢为珠光体;亚共析钢为珠光体加铁素体;过共析钢为珠光体加渗碳体.2.淬火是将钢加热到临界温度以上,保温一段时间,然后快速冷却下来,进行淬硬工件的热处理方法.其实质是通过加热使钢组织结构中的铁素体和珠光体充分转变为成分均匀的奥氏体,然后急冷下来得到硬度很高的马氏体.3.回火是紧接于淬火之后的热处理工序,淬火钢在不同的温度下回火,所得的组织不同,因而其机械性能差别很大,总的趋势是:随着回火温度升高,其强度、硬度降低，而塑性、韧性提高。

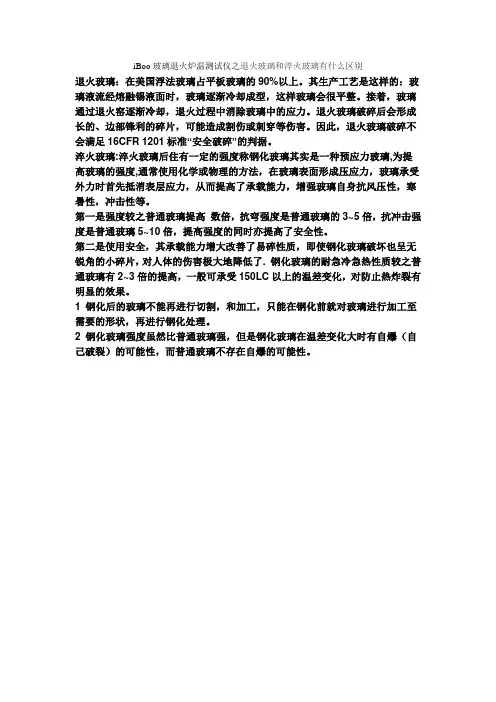

iBoo玻璃退火炉温测试仪之退火玻璃和淬火玻璃有什么区别
退火玻璃：在美国浮法玻璃占平板玻璃的90%以上。
其生产工艺是这样的：玻璃液流经熔融锡液面时，玻璃逐渐冷却成型，这样玻璃会很平整。
接着，玻璃通过退火窑逐渐冷却，退火过程中消除玻璃中的应力。
退火玻璃破碎后会形成长的、边部锋利的碎片，可能造成割伤或刺穿等伤害。
因此，退火玻璃破碎不会满足16CFR 1201标准“安全破碎”的判据。
淬火玻璃:淬火玻璃后住有一定的强度称钢化玻璃其实是一种预应力玻璃,为提高玻璃的强度,通常使用化学或物理的方法，在玻璃表面形成压应力，玻璃承受外力时首先抵消表层应力，从而提高了承载能力，增强玻璃自身抗风压性，寒暑性，冲击性等。
第一是强度较之普通玻璃提高数倍，抗弯强度是普通玻璃的3~5倍，抗冲击强度是普通玻璃5~10倍，提高强度的同时亦提高了安全性。
第二是使用安全，其承载能力增大改善了易碎性质，即使钢化玻璃破坏也呈无锐角的小碎片，对人体的伤害极大地降低了. 钢化玻璃的耐急冷急热性质较之普通玻璃有2~3倍的提高，一般可承受150LC以上的温差变化，对防止热炸裂有明显的效果。
1 钢化后的玻璃不能再进行切割，和加工，只能在钢化前就对玻璃进行加工至需要的形状，再进行钢化处理。
2 钢化玻璃强度虽然比普通玻璃强，但是钢化玻璃在温差变化大时有自爆（自己破裂）的可能性，而普通玻璃不存在自爆的可能性。
正火、退火、淬火、回火退火与回火的区别在于：（简单地说，退火就是不要硬度，回火还保留一定硬度）。
退火、正火、淬火、回火对比和区别1、退火、正火、淬火、回火是整体热处理中的四种基本工艺，称为“四把火”，其中的淬火与回火关系密切，常常配合使用，缺一不可。
整体热处理是对工件整体加热，然后以适当的速度冷却，以改变其整体力学性能的金属热处理工艺。
2、退火：是将工件加热到适当温度，根据材料和工件尺寸采用不同的保温时间，然后进行缓慢冷却，目的是使金属内部组织达到或接近平衡状态，获得良好的工艺性能和使用性能，或者为进一步淬火作组织准备。
3、正火；是将工件加热到适宜的温度后在空气中冷却，正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。
4、淬火；是将工件加热保温后，在水、油或其它无机盐、有机水溶液等淬冷介质中快速冷却。
淬火后钢件变硬，但同时变脆。
为了降低钢件的脆性，将淬火后的钢件在高于室温而低于710℃的某一适当温度进行长时间的保温，再进行冷却，这种工艺称为回火。
了解退火、淬火、回火的差异和作用： 1.退火概念:所谓退火，就是将金属或合金加热到适当温度，保温一定时间，然后随炉缓慢冷却的热处理工艺，其实质是将钢加热奥氏体化后进行珠光体转变。
退火目的和作用:(1)降低钢的硬度，提高塑性，以利于切削加工及冷变形加工;(2)细化晶粒，消除因锻、焊等引起的组织缺陷，均匀钢的组织成分，改善钢的性能或为以后的热处理作准备;(3)消除钢中的内应力，以防止变形或开裂。
2.淬火概念:淬火就是将钢加热到Ac3或Ac1点以上某一温度，保持一定时间，然后以适当速度冷却获得马氏体和(或)贝氏体组织的热处理工艺。
淬火目的和作用:淬火的目的是使过冷奥氏体进行马氏体(或贝氏体)转变，得到马氏体（或贝氏体）组织，然后配合以不同温度的回火，获得所需的力学性能。
(注: 淬火态工件不允许直接投入现场使用，通常在此之后必须实时进行1~2 次或以上之回火加工，以调整其组织及应力等。
1.退火原理二浮法玻璃的退火1.退火原理玻璃的退火主要是指将玻璃置于退火窑中经过足够长的时间通过退火温度范围或以缓慢的速度冷却下来，以便不再产生超过允许范围的永久应力和暂时应力，或者说是尽可能使玻璃中产生的热应力减少或消除的过程。
玻璃退火的目的是消除浮法玻璃中的残余内应力和光学不均匀性，以及稳定玻璃内部的结构。
浮法玻璃的退火可分成两个主要过程：一是内应力的减弱和消失，二是防止内应力的重新产生。
1.1应力分类及形成原因浮法玻璃在退火过程中可能产生的热应力有永久应力和暂时应力两种。
永久应力是当高温玻璃经退火到室温并达到温度均衡后，玻璃中仍然存在的热应力也称为残余应力。
暂时应力是随温度梯度的存在而存在，随温度梯度的消失而消失的热应力。
永久应力一般产生于转变温度和应变温度范围之间，暂时应力则伴随着整个退火过程。
①暂时应力当浮法玻璃处于弹性形变范围内（应变温度以下）进行加热或冷却过程时，由于其导热性较差，在其内外层之间必然产生一定的温度梯度，因而在内外层之间产生一定的热应力。
如：当玻璃从应变温度以下冷却时，玻璃内外产生了温差，玻璃外层温度低于内层，故外层收缩大于内层，这样，外层的收缩受到内层的膨胀作用（拉伸作用），内层膨胀受到外层的压缩作用，因此玻璃在冷却时表面受到张应力，内部受到压应力。
如果在外层玻璃冷却到一定温度而使整块玻璃进行均热时，玻璃外层已不再收缩，内层却随着温度的不断降低而继续收缩。
这样外层受到压应力，内层受到张应力。
它们的大小和冷却过程中所产生的应力大小相等，方向相反，所以当玻璃的温度均衡后，玻璃中的应力也就消失了。
但必须注意，当暂时应力超过玻璃的极限强度时，同样会产生破裂。
相反，玻璃在加热时表层受到压应力，内部受到张应力。
由于玻璃属于脆性材料，能够承受的抗压能力是抗张能力的10倍，因此，玻璃能够承受的加热速率可以比冷却速率大一些。
②永久应力如前所述，当浮法玻璃由高温（转变温度以上）逐渐冷却时，玻璃内外层产生温差。
