深基坑围护结构

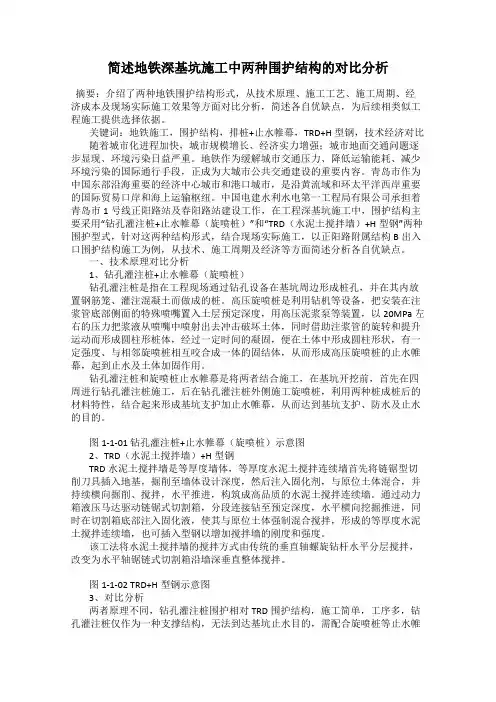

简述地铁深基坑施工中两种围护结构的对比分析摘要：介绍了两种地铁围护结构形式，从技术原理、施工工艺、施工周期、经济成本及现场实际施工效果等方面对比分析，简述各自优缺点，为后续相类似工程施工提供选择依据。

关键词：地铁施工，围护结构，排桩+止水帷幕，TRD+H型钢，技术经济对比随着城市化进程加快，城市规模增长、经济实力增强；城市地面交通问题逐步显现、环境污染日益严重。

地铁作为缓解城市交通压力、降低运输能耗、减少环境污染的国际通行手段，正成为大城市公共交通建设的重要内容。

青岛市作为中国东部沿海重要的经济中心城市和港口城市，是沿黄流域和环太平洋西岸重要的国际贸易口岸和海上运输枢纽。

中国电建水利水电第一工程局有限公司承担着青岛市1号线正阳路站及春阳路站建设工作，在工程深基坑施工中，围护结构主要采用“钻孔灌注桩+止水帷幕（旋喷桩）”和“TRD（水泥土搅拌墙）+H型钢”两种围护型式，针对这两种结构形式，结合现场实际施工，以正阳路附属结构B出入口围护结构施工为例，从技术、施工周期及经济等方面简述分析各自优缺点。

一、技术原理对比分析1、钻孔灌注桩+止水帷幕（旋喷桩）钻孔灌注桩是指在工程现场通过钻孔设备在基坑周边形成桩孔，并在其内放置钢筋笼、灌注混凝土而做成的桩。

高压旋喷桩是利用钻机等设备，把安装在注浆管底部侧面的特殊喷嘴置入土层预定深度，用高压泥浆泵等装置，以20MPa左右的压力把浆液从喷嘴中喷射出去冲击破坏土体，同时借助注浆管的旋转和提升运动而形成圆柱形桩体，经过一定时间的凝固，便在土体中形成圆柱形状，有一定强度、与相邻旋喷桩相互咬合成一体的固结体，从而形成高压旋喷桩的止水帷幕，起到止水及土体加固作用。

钻孔灌注桩和旋喷桩止水帷幕是将两者结合施工，在基坑开挖前，首先在四周进行钻孔灌注桩施工，后在钻孔灌注桩外侧施工旋喷桩，利用两种桩成桩后的材料特性，结合起来形成基坑支护加止水帷幕，从而达到基坑支护、防水及止水的目的。

深基坑围护结构位移变形及内外力监测技术一、深基坑围护结构及其位移变形1.地铁深基坑特点地铁施工中,通常在地铁车站处采用明挖法进行,必然产生比较深的深基坑,对于有多条地铁线路相交的换乘枢纽站来说,其深度更大,。

相对于一般基础工程而言,地铁深基坑工程具有许多特点,概括起来主要有以下几个方面：（1）深度大。

通常在十米以上,对于有线路交叉的换乘车站其深度会更大开挖面积大,长度与宽度有的达数百米给支撑系统的设计、施工和安全保障带来较大的困难。

（2）地铁往往修建在大型城市,而我国绝大部分大型城市位于沿海或滨江地带,这些区域的工程水文地质条件很差,且施工期受地表交通影响非常严重,在软弱的地层、高水位及其它复杂场地条件下开挖深基坑,极有可能会产生土体滑移、深基坑失稳、桩体变位、坑底隆起、支挡结构严重漏水、流土以至破损等病害,对深基坑工程自身及周边建筑物、地卜构筑物、市政设施和地下管线的安全造成很大威胁。

（3）施工周期长,且场地受限制多。

地铁深基坑沿线往往有大量已建或正在建的高层建筑、市政管线等,进行深基坑施工时除保障其本身的工程安全外,还需严格控制变形值,保障周边建构筑物的安全。

（4）因地而异。

不同城市、不同地点的工程及水文地质条件存在较大差别,而且施工环境及气象也各不相同,这些都直接影响深基坑施工方案的选择及安全。

（5）技术要求高,涉及面广。

地铁深基坑工程牵涉到土力学、岩石力学、混凝土结构、钢结构等的设计及施工监测技术,必须选择合理的设计及施工参数、方法来组织施工及安全防护。

（6）施工与设计相互关联。

地铁深基坑工程对技术要求高,施工与设计必须相互协调,在设计时就要对施工工艺、支护方法、支护结构变形及受力情况进行充分考虑,以施工影响设计。

（7）对深基坑的支护技术要求高、方法多,深基坑支护的方法主要有、地下连续墙、预制桩、深层搅拌桩、钢木支撑、拉锚、抗滑桩、注浆、喷锚网支护法、人工挖孔桩、各种桩墙、板、管、撑同锚杆联合支护法和土钉墙法等,如何根据工程实际情况选择施工方法非常关键。

深基坑围护结构施工技术摘要：基坑围护结构采用钻孔灌注桩挡土、三轴水泥搅拌桩止水、二道钢筋混凝土水平内支撑的围护体系结构，基坑面积大，较深，装配式钢筋混凝土框架结构。

本文从各类桩基施工的技术要求及质量控制措施、监控量测技术要求及控制措施方面进行阐述，结果表明本文施工过程中采用的措施得力，施工控制效果良好，可为以供同类工程提供参考。

关键词：支撑体系围护桩基监控量测管线保护栈桥降水井1工程概况闵虹新顾城0433-08地块综合产业基地，位于上海市宝安公路与陈陆路交叉口，用地面积1.8万m2，总建筑面积7.9万m2，地下建筑面积2.4万m2（地下两层），地上建筑面积5.4万m2。

一栋钢结构办公楼（4层）和三栋高层办公楼，装配式钢筋混凝土框架（地上）+钢筋混凝土框架（地下）。

基坑围护结构采用钻孔灌注桩挡土+三轴水泥搅拌桩止水+二道钢筋混凝土水平内支撑的围护体系结构，基坑坑边采取双轴水泥搅拌桩加固。

支撑体系采用两道混凝土支撑，栈桥布设结合土方开挖及行车线路，主要受力构件为大角结合对撑的型式。

2工程难特点及对应措施（1）本基坑属超过一定规模的危险性较大的分项工程，安全等级为二级、环境等级为三级。

（2）不良地质：该区域有较厚的杂填土，平均厚度1.95米，局部3.6米。

对应措施：要求进行钻孔桩、三轴搅拌桩的施工，严格控制水泥摻量等材料参数，确保围护体质量。

（3）基坑面积较大、埋深较深。

基坑总面积1.1万m2，基坑开挖深度为8.95m、9.55m。

对于大基坑深基坑，如何有效分块，有利于车辆行驶，方便现场施工，不影响基坑变形，成为工程又一难题。

措施：合理组织，分层分段，化深为浅，化大为小，加强监控和质量监督，加快施工，缩短基坑暴露时间。

3现场施工控制3.1桩基、围护总体部署现场受制于变电箱变容量较小（只有630kvA），且无法扩容。

现场租赁一台发电机，现场桩基形成流水搭接作业，桩基和围护施工流程按照：三轴搅拌桩止水帷幕→灌注桩围护→立柱桩→坑内加固。

深基坑围护结构地下连续墙施工方案在城市建设与地下工程领域，深基坑围护结构地下连续墙的施工方案是重要的一环。

本文将详细探讨深基坑围护结构地下连续墙的施工方案及相关要点。

1. 地下连续墙施工概述地下连续墙是一种能够提供较好地基支撑和围护效果的结构形式，广泛应用于深基坑围护工程中。

其施工过程需要经过设计、材料准备、施工工艺控制等多个阶段，以保证工程施工的质量和安全。

2. 施工前的准备工作在进行地下连续墙的施工前，需要进行多项准备工作。

首先是确定施工方案和施工图纸，包括施工工艺、施工顺序、施工机具等内容。

其次是准备施工所需的材料和设备，确保施工过程中不会受到材料短缺等问题的影响。

另外，还需要对施工现场进行勘测与规划，做好现场环境的准备工作。

3. 施工过程中的关键环节地下连续墙的施工是一个复杂的过程，其中有一些关键环节需要特别注意。

首先是基坑开挖，需要根据地质条件和设计要求采取合适的开挖方法和支护措施。

其次是混凝土浇筑，要保证混凝土的均匀性和质量。

另外，地下连续墙的连接和封固也是施工中需要重点关注的环节。

4. 施工中的质量与安全控制在地下连续墙的施工过程中，质量和安全是至关重要的。

为了保证施工质量，需要在施工过程中严格按照设计要求进行操作，并及时记录施工日志和质量检测数据。

同时，在施工现场要加强安全管理，确保工人和施工设备的安全。

5. 施工后的验收与维护地下连续墙施工完成后，需要进行验收工作以确认施工质量和符合性。

同时，对地下连续墙的维护也是至关重要的，定期检查墙体状况，及时修补和加固，以确保围护结构的持久稳固。

综上所述，地下连续墙的施工是一个综合性的工程，需要在施工前、施工中和施工后各个阶段都进行仔细的规划和控制。

只有严格按照施工方案和要求进行操作，才能保证工程质量和安全。

深基坑支护结构设计的优化方法8篇第1篇示例：深基坑支护是指在进行基坑开挖施工过程中为了防止地基塌方、保护周边建筑物和道路安全而采取的支护措施。

深基坑开挖和支护工程是城市建设中常见的施工项目，而深基坑支护结构设计的优化方法成为了工程领域中的研究热点。

深基坑支护结构设计的优化方法包括多个方面，例如支护结构的选择、设计参数的优化、施工工艺的优化等。

在选择支护结构时，需要考虑地下水位、土质情况、周边建筑物、施工工艺等因素，以便选择最合适的支护结构类型。

设计参数的优化包括墙体厚度、支撑间距、钢筋配筋等参数的优化，以提高支撑结构的安全性和经济性。

而施工工艺的优化可以通过优化施工顺序、采用先进的施工技术等手段来提高深基坑支护工程的施工效率和质量。

在深基坑支护结构设计的优化方法中，最重要的是要充分考虑地质条件和周边环境，以便选择最适合的支护结构类型。

还需要充分利用先进的计算机软件和施工技术，以实现对设计参数和施工工艺的优化。

通过系统的研究和实践，不断改进深基坑支护结构的设计和施工方法，可以有效提高支护结构的安全性和经济性，为城市建设提供更可靠的保障。

在深基坑支护结构设计的优化方法中，需要充分考虑地质条件和周边环境。

地质条件主要包括土质情况、地下水位和地表荷载等因素。

土质情况对支护结构的稳定性和变形有着直接影响，需要通过地质勘察和试验数据来评价土的承载力和变形特性。

地下水位对基坑开挖和支护工程的施工和稳定性都有很大影响，需要根据地下水位情况选择适当的支护结构类型和设计参数。

地表荷载主要包括来自道路、建筑物、地铁等周边结构的荷载，需要通过结构分析和计算来评价其对支护结构的影响。

在选择支护结构类型时，需要充分考虑地质条件和周边环境因素。

深基坑支护结构种类繁多，包括钢支撑、混凝土墙、挡墙、桩墙等各种类型，需要根据具体的地质条件和施工要求来选择最适合的支护结构类型。

钢支撑结构适用于较宽的基坑和较小的变形要求，能够快速安装和拆除，适合于快速施工的项目；混凝土墙结构适用于较深的基坑和较大的变形要求，能够提供较大的稳定性和承载力，适合于长期固定的项目；桩墙结构适应于较软的土层和需要较高的承载能力和变形控制的项目，能够提供较好的抗浪涌能力，适合于复杂环境下的项目。

深基坑基坑护壁方案
1.基坑边缘围护结构：在基坑开挖边缘用钢筋混凝土预制框架围护结
构围住，这个围护结构按照不同的地质情况有多种形式，如悬臂式护坡、
箱形结构等。

2.护坡：在基坑边缘进行护坡处理，以确保土方不会陷落到基坑内。

护坡可以采用不同的方案，如土工布护坡、钢筋混凝土墙护坡等。

3.土方支护：基坑开挖过程中，根据地质条件和基坑深度，采取不同
的土方支护方式。

常用的支护方式有挡墙支护、钢支撑支护、土钉墙支护等。

4.排水系统：在基坑开挖过程中，要及时排除地下水，以减少水压对
于土体的影响，保证基坑的稳定。

排水系统一般包括排水井、排水管道等。

5.监测系统：在基坑开挖和护壁过程中，要设置监测系统对基坑和支
护结构进行实时监测，以及时发现问题并采取相应措施。

监测系统可以包
括地下水位监测、支撑结构监测等。

此外，还可以考虑采用混凝土护壁桩、梁式护壁等。

但总体来说，深
基坑基坑护壁方案的设计需要根据具体的工程情况、地质条件、土体性质
等进行综合考虑和设计。

在进行深基坑基坑护壁方案设计时，需要充分考虑不同地质条件和现
场实际情况，确保护壁结构的稳定性和可靠性。

同时，施工人员还应具备
一定的专业知识和丰富的经验，以确保基坑施工顺利进行，达到预期的安
全目标。

深基坑支护措施的六种分类一、基坑支护体系的可以选择原则基坑掘进体系一般包括其余部分两部分;指十体系和止水降水体系。

基坑支护结构一般要承受上和水压力，起到挡土和挡水的催化作用。

一般情况下支护结构和止水帷幕共同形成止水体系，但还有两种情况;一种是止水帷幕自成止水体系，另一种是支护本身也起拉开帷幕止水帷幕的作用。

要合理选择基坑支护的类型，一方而要深刻了解各种支护型式的切身感受类型，包括其合理性、优点和缺点，另—方面要结合地质条件利周边的环境及工程造价讲行综合考虑。

二、常用支护结构特性及适用范围常见的基坑支护结构型式主要可以分为放坡开挖、土钉支护结构、悬臂式支护结构、水泥土重力式围护结构、内撑式支护结构、拉锚式支护结构等。

（一）放坡开挖特性及使用范围放坡压挖是选择合理的基坑边坡以保证在开挖投资过程中边坡的稳定性，包括坡面的自立性和路基整体稳定性。

放坡取土费用较低，但挖土及回填土方量较大。

放坡明订于场地开阔，地基土质较好，开挖深度不深的工程。

为了增加基坑边坡的整体稳定性，减少开挖及回填的正下方量，在放坡过程中，常采用简单的简支梁形式。

（二）土钉支护结构物理性质及使用范围上钉支护的机制可理解为通过在基坑边坡中设置土钉，已经形成加筋重力式挡墙，起到挡土作用。

土钉支护开销较低，适应性强，随挖随支，土方开挖完毕即支护完毕，工期短。

上所钉土结构适用于地下水位以上或者人工降水后的黏性支护、粉土、杂填土及非松散性砂士、卵石土等，不适用于淤泥质土及未经降水取证地下水位以下的上层。

上钉支护简图如图1-1所示，实体照片如图1-2所示。

（三）悬臂式支护结构特性及悬臂换用范围悬臂式支护结构常采用脚手架混凝土桩排桩境墙、钢板桩、木板桩、钢筋混凝土板桩，地下连续墙等形式。

根据理论分析和工程经验，拱顶式支护桩的桩身弯矩别土压力，基坑深度、起伏柱径以及配筋的变化而变化，但最大弯矩往往发生在基底平面i以下不远区域。

悬臂式结构对开挖深度很敏感，容易产生较大的变形，对相邻建（构）筑物触发不良影响。

深基坑支护结构设计的优化方法8篇第1篇示例：深基坑支护结构设计的优化方法随着城市建设的不断发展，深基坑工程在城市建设中扮演着重要的角色。

深基坑工程是指地下结构物深度超过一定范围，需要对周边土体进行支护和加固的工程。

在深基坑工程中，基坑支护结构设计的优化是提高工程施工效率和确保工程安全的关键。

本文将从不同的角度探讨深基坑支护结构设计的优化方法。

在深基坑工程中，基坑支护结构设计的基本原则是保证工程施工的安全性和稳定性。

基坑支护结构设计的基本原则包括以下几点：1. 根据地质条件确定支护结构类型：在进行基坑支护结构设计时，首先要根据地质勘察结果确定地下结构的地质条件，包括土层性质、地下水位等信息，以选择合适的支护结构类型。

2. 合理确定基坑支护结构的深度：基坑支护结构的深度应根据周边土体的承载能力和基坑深度等因素综合考虑，避免过度挖掘导致地基沉降或支护结构失稳。

3. 选择合适的支护材料和施工工艺：基坑支护结构设计应根据具体情况选择合适的支护材料和施工工艺，确保支护结构的稳定性和耐久性。

2. 地下水位控制：地下水位是影响基坑支护结构稳定的重要因素，过高的地下水位容易导致基坑支护结构失稳。

在基坑支护结构设计中需要采取有效的地下水位控制措施，如井点降水、深井抽水等。

3. 优化支护结构类型：在进行基坑支护结构设计时，应根据地质条件和基坑深度选择合适的支护结构类型，如横向支撑结构、嵌岩支护结构等，避免因支护结构类型选择不当导致工程事故。

4. 采用新型支护材料：随着科技的发展，新型支护材料的不断推出，如钢筋混凝土、高分子材料等，这些新型支护材料具有更好的抗压强度和耐用性，可以提高基坑支护结构的稳定性和安全性。

5. 结构优化设计：在进行基坑支护结构设计时，可以采用计算机模拟分析等方法，对支护结构进行优化设计，提高支护结构的承载能力和稳定性，减少施工成本和工程周期。

三、总结深基坑支护结构设计的优化是保障工程安全和提高施工效率的关键。

深基坑围护结构地下连续墙施工方案深基坑围护结构地下连续墙施工方案是指在城市建设中，为了解决地下空间利用问题，对地下基坑进行围护的一种建筑施工方案。

地下连续墙是一种通常采用混凝土或钢筋混凝土施工的围护结构，用于支撑周围土层，防止地下坑壁发生坍塌，确保施工安全。

地下连续墙施工方案需要考虑以下几个方面：设计方案、材料选择、围护墙施工方法、监测与控制、安全措施等。

首先，施工前需要进行详细的设计方案，包括对地下连续墙的尺寸、材料、固结方式等进行设计。

设计时需要考虑地下水位、土层特性、坑深等因素，以确保地下连续墙的稳定性和安全性。

其次，在材料选择上，一般采用钢筋混凝土作为地下连续墙的主要材料。

对于较深的基坑，可以选择高强度混凝土，以增加地下连续墙的承载能力。

同时，根据工程要求，还可以选择钢板桩或型钢桩等材料进行围护。

然后，在围护墙施工方法上，一般采用顶部先施工、底部后施工的原则。

即首先进行地下连续墙的顶梁进行浇筑，然后再进行围护墙的底部浇筑。

施工过程中还需要进行振捣、撤模等工序，确保混凝土的密实和质量。

接着，监测与控制是地下连续墙施工中非常重要的一部分。

通过安装监测设备，可以实时监测地下连续墙的变形和应力情况，确保施工过程的安全性。

同时，还需要进行合理的控制措施，如加固土层、降低地下水位等，以防止发生坍塌事故。

最后，为了确保施工过程的安全性，需要采取一系列的安全措施。

如施工现场的防护、检查和培训，操作人员的专业素质要求等。

同时，还需要进行安全检查和定期维护，确保地下连续墙的长期安全使用。

综上所述，进行深基坑围护结构地下连续墙施工时，需要设计合理的方案，选择合适的材料，采用科学的施工方法，加强监测与控制，以及做好安全措施。

只有这样，才能确保地下连续墙的施工质量和安全性，为城市建设提供坚实的支撑。
