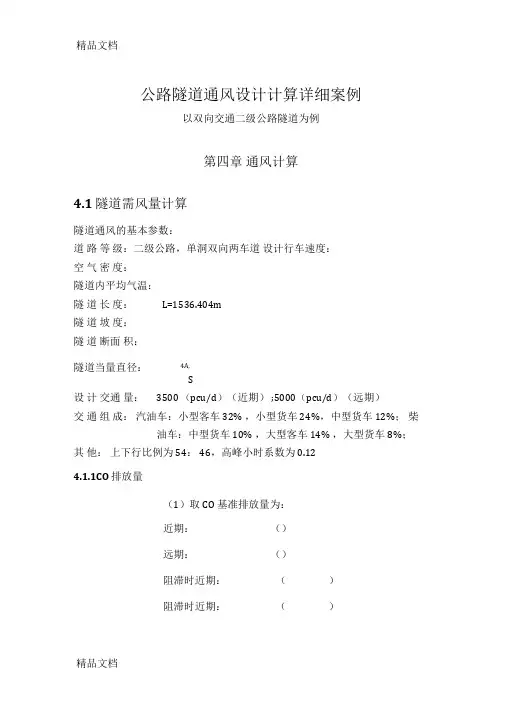

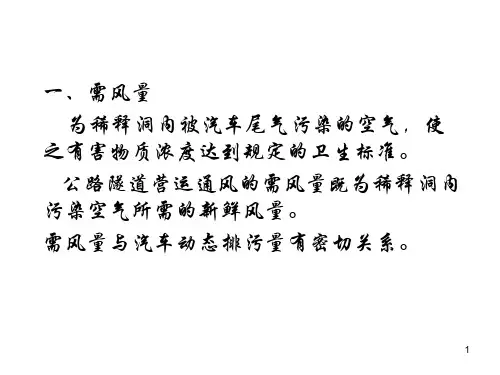

公路隧道通风设计计算详细案例以双向交通二级公路隧道为例第四章通风计算4.1 隧道需风量计算隧道通风的基本参数：道路等级：二级公路，单洞双向两车道设计行车速度：空气密度：隧道内平均气温：隧道长度：L=1536.404m隧道坡度：隧道断面积：隧道当量直径：4A rS设计交通量：3500 （pcu/d）（近期）;5000（pcu/d）（远期）交通组成：汽油车：小型客车32% ，小型货车24%，中型货车12%；柴油车：中型货车10% ，大型客车14% ，大型货车8%；其他：上下行比例为54：46，高峰小时系数为0.124.1.1CO 排放量（1）取CO 基准排放量为：近期：（）远期：（）阻滞时近期：（）阻滞时近期：（）（2）考虑CO 的车况系数为：（3）依据规范，分别考虑工况车速60 km/h，40 km/h ，20km/h，10km/h（阻滞）。

不同工况下的速度修正系数和车密度修正系数如下表：表4-1 各工况下CO 的速度与密度修正系数平均海拔高度：（5）考虑CO 的车型系f m数如下表：表4-2 CO 的车型修正系数6）交通量分解：高峰小时交通量按日交通量的12%取值近景高峰小时交通量为：3500×12%=384（pcu/h）；计算后混合交通量为353 （veh/h）远景高峰小时交通量为：5000×12%=600（pcu/h）；计算后混合交通量为504 精品文档veh/h）由于所给交通量是基于标准车的，所以车辆数需除以相应的车辆折算系数表4-4 不同车型交通量注：上坡方向交通量按60%计，下坡交通量为40%7）计算各工况下全隧道的CO 排放量：计算各工况车速下CO 排放量如表所示：表4-5 各工况车速下CO 排放量（单位：）近景时=0.791+0.533=1.324（）远景时=0.835+0.564=1.399（）（8）最大CO 排放量：有上述计算可以看出，在远期交通发生阻塞时，CO 排放量最大，为：精品文档4.1.2 稀释CO 的需风量1）根据规范，隧道长度在1536.4时，内插计算得隧道内CO 设计浓度为：2）隧道内平均气温：，换算为绝对温度3）隧址大气压无实测值，按下式计算：式中：--标准大气压，101325Pa；g--重力加速度，；h—隧址平均海拔高度，本隧道为886.10m R—空气气体常数，计算可得：4）稀释CO 的需风量：4.1.3烟雾排放量1）烟雾的基准排放量：近期：远期：（2）考虑烟雾的车况系数为：（3）依据规范，分别考虑工况车速60 km/h，50 km/h ，40 km/h ，30 km/h ，20km/h，10km/h（阻滞）。

通风设计及配电方案1.通风设计1.1.通风标准隧道在整个施工过程中，作业环境应符合下列职业健康及平安标准：➢空气中氧气含量，按体积计不得小于20%。

➢粉尘容许浓度，每立方米空气中含有10%以上的游离二氧化硅的粉尘不得大于2mg。

每立方米空气中含有10%以下的游离二氧化硅的矿物性粉尘不得大于4mg。

➢瓦斯隧道施工通风应符合铁道部现行《铁路瓦斯隧道技术规范》（TB10120）的有关规定。

➢瓦斯隧道装药爆破时，爆破地点20m内，风流中瓦斯浓度必需小于1.0%；总回风道风流中瓦斯浓度应小于0.75%。

➢开挖面瓦斯浓度大于1.5%时，全部人员必需撤至平安地点并加强通风。

（瓦斯爆炸的几个条件：①瓦斯浓度在5～16%之间，低于5%，高于15%不会爆炸。

②有火源（瓦斯的引火温度为650℃～750℃）。

③氧气的浓度12%（不低于）。

供电设备的“三专”、“两闭锁”。

施工中必需接受电力双循环和单独的照明系统，应用矿用许可炸药和矿用许可的电雷管（单独存放））➢有害气体最高容许浓度：1)一氧化碳最高容许浓度为30mg/m3；在特殊状况下，施工人员必需进入开挖工作面时，浓度可为100mg/m3，但工作时间不得大于30min；2)二氧化碳按体积计不得大于0.5%；3)氮氧化物（换算成NO2）为5mg/m3以下。

➢隧道内气温不得高于28℃。

➢隧道内噪声不得大于90dB。

1.2.通风方式通风机通风系统的基本布置形式有压入式、抽出式（或压出式）、混合式。

➢压入式通风机或局部扇风机把簇新空气经风筒压入工作面，污浊空气沿隧洞流出。

压入式通风优点：有效射程大，冲淡和排出炮烟的作用比较强，可以用柔性风管。

压入式通风缺点：长距离掘进排出炮烟须要的风量大，通风排烟时间较长，回风流污染整个隧道。

压入式通风须留意以下两点：1）通风机安装位置应和洞口保持确定距离，一般应大于30m；2）风筒出口和工作面保持确定距离，可以限制在40～70m，伸缩式风筒可尽量工作面。

公路隧道通风课程设计一、教学目标本课程旨在让学生了解公路隧道通风的基本原理、设计方法和施工技术，掌握隧道通风的安全标准和规范，提高学生在公路隧道建设与维护方面的专业素养。

1.掌握公路隧道通风的基本原理；2.了解隧道通风设计的方法和步骤；3.熟悉隧道通风施工技术及安全规范。

4.能运用所学知识对公路隧道通风系统进行设计和分析；5.具备对隧道通风施工过程进行管理和监控的能力。

情感态度价值观目标：1.培养学生对公路隧道通风技术的兴趣，激发学生投身于公路隧道建设与维护工作的热情；2.强化学生的安全意识，使学生在实际工作中注重隧道通风的重要性。

二、教学内容本课程的教学内容主要包括以下几个部分：1.公路隧道通风的基本原理：介绍隧道通风的必要性、通风方式、通风效果评价等；2.隧道通风设计方法：讲解通风设计的基本步骤、设计参数选取、通风设备选型等；3.隧道通风施工技术：包括施工准备、施工工艺、施工质量控制等；4.隧道通风安全规范与标准：介绍我国隧道通风相关规范、标准及验收要求。

三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学：1.讲授法：讲解隧道通风的基本原理、设计方法和施工技术；2.案例分析法：分析实际工程案例，使学生更好地理解通风设计及施工过程；3.实验法：学生进行隧道通风实验，提高学生的实践操作能力；4.讨论法：鼓励学生积极参与课堂讨论，培养学生的创新思维和团队协作能力。

四、教学资源为了保证教学的质量和效果，我们将准备以下教学资源：1.教材：选用国内权威出版的《公路隧道通风设计与施工技术》作为主教材；2.参考书：提供相关领域内的学术论文、专著等参考资料；3.多媒体资料：制作课件、动画、视频等教学辅助材料；4.实验设备：配备隧道通风实验所需的仪器设备，为学生提供实践操作的机会。

五、教学评估本课程的评估方式包括以下几个方面：1.平时表现：评估学生在课堂上的参与度、提问回答等情况，占总评的20%；2.作业：评估学生完成作业的质量和速度，占总评的30%；3.实验报告：评估学生在实验过程中的操作能力和报告撰写水平，占总评的20%；4.考试成绩：评估学生对课程知识的掌握程度，占总评的30%。

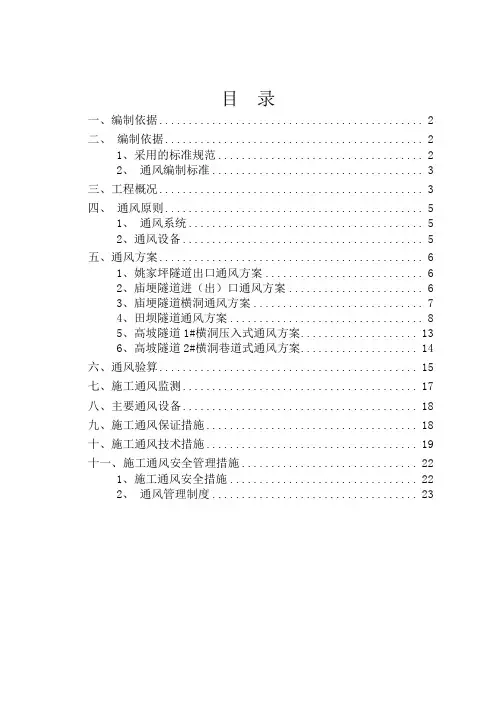

目录一、编制依据 (2)二、编制依据 (2)1、采用的标准规范 (2)2、通风编制标准 (3)三、工程概况 (3)四、通风原则 (5)1、通风系统 (5)2、通风设备 (5)五、通风方案 (6)1、姚家坪隧道出口通风方案 (6)2、庙埂隧道进（出）口通风方案 (6)3、庙埂隧道横洞通风方案 (7)4、田坝隧道通风方案 (8)5、高坡隧道1#横洞压入式通风方案 (13)6、高坡隧道2#横洞巷道式通风方案 (14)六、通风验算 (15)七、施工通风监测 (17)八、主要通风设备 (18)九、施工通风保证措施 (18)十、施工通风技术措施 (19)十一、施工通风安全管理措施 (22)1、施工通风安全措施 (22)2、通风管理制度 (23)隧道施工通风方案一、编制依据1、隧道施工安全需要。

2、XX公司对隧道施工的相关要求。

3、原铁道部《关于加强铁路隧道工程安全工作的若干意见》（铁建设函[2007]102号。

4、新建铁路成都至贵阳线乐山至贵阳段站前工程CGZQSG-11标段的设计文件。

5、《成贵铁路CGZQSG-11标实施性施工组织设计》。

6、《铁路隧道工程施工技术指南》（TZ204-2008）。

7、《铁路瓦斯隧道技术规范》、《煤矿安全规程》、《防治煤与瓦斯突出细则》。

8、国家现行有关施工规范、验收标准和我单位类似工程地质的施工经验。

9、其他有关法律法规和规范等。

二、编制原则施工通风是隧道施工的重要工序之一，是高瓦斯隧道安全施工的关键。

合理的通风系统、理想的通风效果是实现隧道快速施工、保障施工安全和施工人员身心健康的重要保证。

根据以往隧道通风经验及对当前通风设备技术性能的调研结果，按照自成体系的原则，综合考虑施工过程中可能出现的情况，制定隧道通风方案。

1、采用的标准规范⑴ XX铁路11标隧道施工图；⑵《铁路瓦斯隧道技术规范》（TB10120-2002）；⑶《铁路隧道工程施工技术指南》（TZ204-2008）；⑷《铁路隧道工程施工安全技术规程》（TB10304-2009）；⑸《煤矿安全规程》（国家煤矿安全监察局18号令）、《防治煤与瓦斯突出规定》（国家安全生产监督管理总局令第19号）等煤矿现行有关规范、规程等。

5 通风设计及计算在隧道运营期间，隧道内保持良好的空气和行车安全的必要条件。

为了有效降低隧道内有害气体与烟雾的浓度，保证司乘人员及洞内工作人员的身体健康，提高行车的安全性和舒适性，公路隧道应做好通风设计保证隧道良好通风。

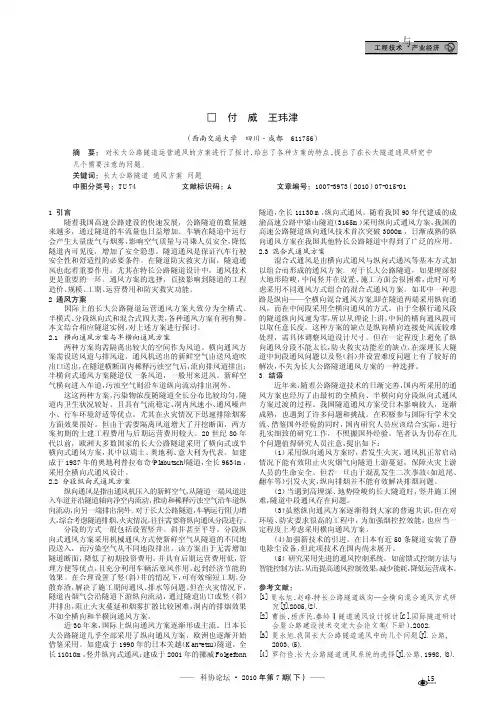

5.1通风方式的确定隧道长度：长度为840m ，设计交通量N = 1127.4辆/小时，双向交通隧道。

单向交通隧道，当符合式（5.2.1）的条件时，应采用纵向机械通风。

6210L N ⋅≥⨯ （5.1） 该隧道：远期，61127.4248400.10 2.2710L N ⋅=⨯⨯⨯=⨯＞6210⨯ 故应采用纵向机械通风。

5.2需风量的计算虎山公路隧道通风设计基本参数：道路等级 山岭重丘三级公路车道数、交通条件 双向、两车道、 设计行车速度 v = 40 km/h =11.11m/s隧道纵坡 i 1 =2% L 1 = 240 m i 2 = -2% L 2=600 m 平均海拔高度 H = (179.65+184.11)/2 = 181.88 m 隧道断面周长 L r = 30.84 隧道断面 A r ＝ 67.26 m 2 当量直径 D r ＝ 9.25 m 自然风引起的洞内风速 V n = 2.5 m/s 空气密度：31.20/kg m ρ=隧道起止桩号、纵坡和设计标高： 隧道进口里程桩号为K0+160，设计高程181.36米。

出口里程桩号为K1，设计高程180.58米。

隧道总长度L 为840m 。

设计交通量：1127.4辆/h交通组成：小客 大客 小货 中货 大货 拖挂19.3% 30.1% 7.8% 17.3% 22.6% 2.9%汽 柴 比：小货、小客全为汽油车 中货为0.68：0.32 大客为0.71：0.29 大货、拖挂全为柴油车 隧道内平均温度：取20o C5.2.1 CO 排放量据《JTJ026.1—1999公路隧道通风照明设计规范》中关于隧道内的CO 排放量及需风量的计算公式，行车速度分别按40km/h 、20km/h 、10km/h 的工况计算。

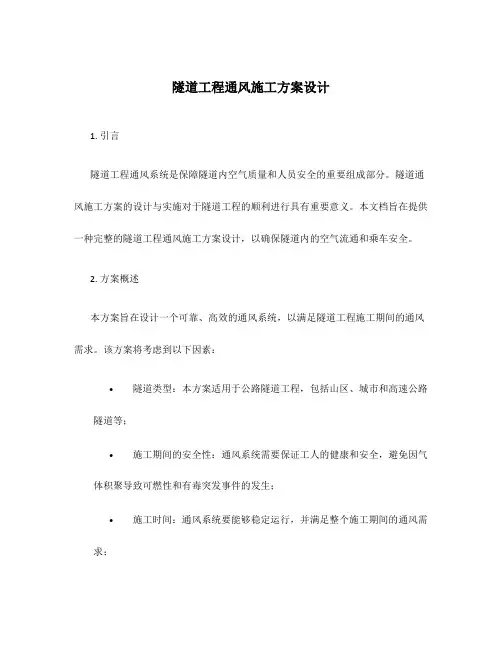

隧道工程通风施工方案设计1. 引言隧道工程通风系统是保障隧道内空气质量和人员安全的重要组成部分。

隧道通风施工方案的设计与实施对于隧道工程的顺利进行具有重要意义。

本文档旨在提供一种完整的隧道工程通风施工方案设计，以确保隧道内的空气流通和乘车安全。

2. 方案概述本方案旨在设计一个可靠、高效的通风系统，以满足隧道工程施工期间的通风需求。

该方案将考虑到以下因素：•隧道类型：本方案适用于公路隧道工程，包括山区、城市和高速公路隧道等；•施工期间的安全性：通风系统需要保证工人的健康和安全，避免因气体积聚导致可燃性和有毒突发事件的发生；•施工时间：通风系统要能够稳定运行，并满足整个施工期间的通风需求；•通风效果：通风系统要能够有效地控制隧道内的空气流动，确保人员舒适度和能见度。

3. 设备选择为了达到预期的通风效果，我们需要选择适合的通风设备。

根据具体的施工需求，我们建议采用以下设备：•风机：选用大风量、低噪音、高效能的轴流风机。

根据隧道的尺寸和长度，合理布置风机，确保空气的流通和流速的均匀分布；•排烟系统：采用机械排烟系统，确保施工期间烟雾和有毒气体能够及时排出，避免对工人造成伤害；•雾炮设备：在施工期间，使用雾炮设备进行防尘除霾。

雾炮设备能够喷洒微细水雾，将空气中的尘埃和颗粒物沉降，提高空气质量；•其他设备：根据具体施工要求，可能需要使用消防设备、空气净化器等装置。

4. 设备布置正确布置通风设备对于保证通风效果和人员安全非常重要。

以下是通风设备的合理布置建议：•风机布置：根据隧道的长度和转弯处的气流分布情况，将风机均匀地布置在隧道两侧，以保证空气流通的均匀性；•排烟系统布置：将排烟系统布置在隧道的高处，以便及时排出烟雾和有毒气体。

排烟系统要与风机联动，确保烟雾和有毒气体能够迅速排出；•雾炮设备布置：根据施工现场的尘埃和颗粒物分布情况，合理布置雾炮设备，确保其喷洒范围覆盖到整个施工区域；•其他设备布置：根据具体需求，合理布置消防设备和空气净化器，确保工人的消防安全和通风效果。

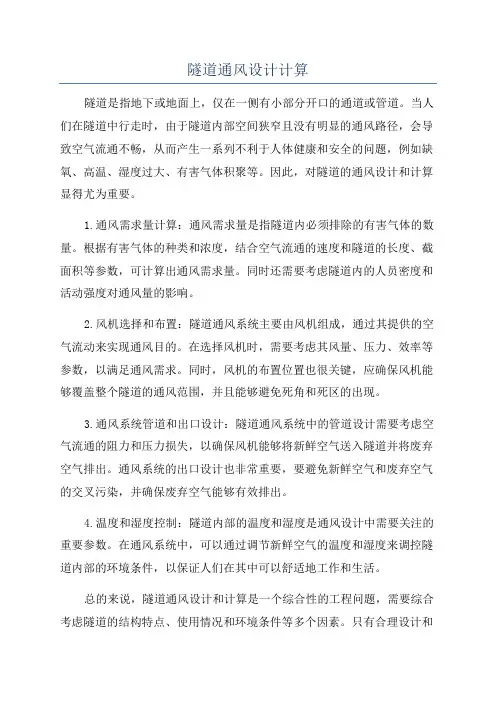

隧道通风设计计算
隧道是指地下或地面上，仅在一侧有小部分开口的通道或管道。

当人们在隧道中行走时，由于隧道内部空间狭窄且没有明显的通风路径，会导致空气流通不畅，从而产生一系列不利于人体健康和安全的问题，例如缺氧、高温、湿度过大、有害气体积聚等。

因此，对隧道的通风设计和计算显得尤为重要。

1.通风需求量计算：通风需求量是指隧道内必须排除的有害气体的数量。

根据有害气体的种类和浓度，结合空气流通的速度和隧道的长度、截面积等参数，可计算出通风需求量。

同时还需要考虑隧道内的人员密度和活动强度对通风量的影响。

2.风机选择和布置：隧道通风系统主要由风机组成，通过其提供的空气流动来实现通风目的。

在选择风机时，需要考虑其风量、压力、效率等参数，以满足通风需求。

同时，风机的布置位置也很关键，应确保风机能够覆盖整个隧道的通风范围，并且能够避免死角和死区的出现。

3.通风系统管道和出口设计：隧道通风系统中的管道设计需要考虑空气流通的阻力和压力损失，以确保风机能够将新鲜空气送入隧道并将废弃空气排出。

通风系统的出口设计也非常重要，要避免新鲜空气和废弃空气的交叉污染，并确保废弃空气能够有效排出。

4.温度和湿度控制：隧道内部的温度和湿度是通风设计中需要关注的重要参数。

在通风系统中，可以通过调节新鲜空气的温度和湿度来调控隧道内部的环境条件，以保证人们在其中可以舒适地工作和生活。

总的来说，隧道通风设计和计算是一个综合性的工程问题，需要综合考虑隧道的结构特点、使用情况和环境条件等多个因素。

只有合理设计和
精确计算，才能够确保隧道内部空气的质量和温度范围适宜，以保证人们的健康和安全。

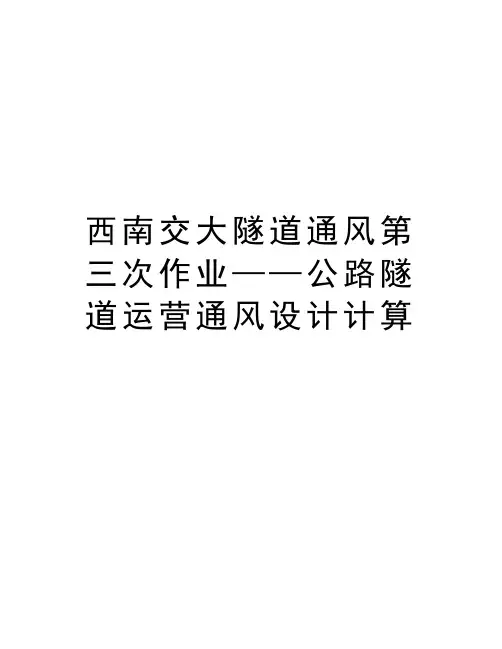

西南交大隧道通风第三次作业——公路隧道运营通风设计计算《隧道通风与灾害控制》课程作业3- 公路隧道运营通风设计计算姓名： ***学号： ***学院：土木工程学院专业：桥梁与隧道工程任课教师：蒋雅君副教授王峰副教授二〇一五年六月五日目录1隧道通风设计基本资料 (1)2隧道需风量计算 (1)2.1该隧道通风需风量计算相关基本资料 (1)2.2隧道中CO排放量 (2)2.3稀释CO需风量 (5)2.4稀释烟雾需风量 (6)2.5稀释空气内异味需风量 (8)2.6考虑火灾时的排烟量 (8)3射流风机纵向通风计算 (8)3.1有关参数 (8)3.2自然风阻力 (9)3.3交通风压 (9)3.4通风阻抗力 (9)3.5隧道所需升压 (10)3.6射流机需求量 (10)参考文献 (11)公路隧道通风设计1隧道通风设计基本资料✧道路等级：高速公路，分离式单向双车道（计算单洞）；✧行车速度：V t=80 km/h；✧空气密度：ρ=1.2 kg/m3；✧隧道长度、纵坡和平均海拔高度如图1-1所。
