第四章软X线检查

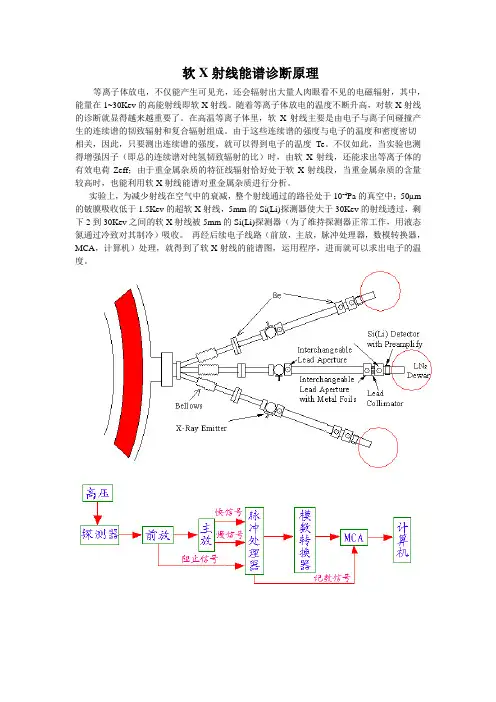

软X射线能谱诊断原理
等离子体放电，不仅能产生可见光，还会辐射出大量人肉眼看不见的电磁辐射，其中，能量在1~30Kev的高能射线即软X射线。

随着等离子体放电的温度不断升高，对软X射线的诊断就显得越来越重要了。

在高温等离子体里，软X射线主要是由电子与离子间碰撞产生的连续谱的韧致辐射和复合辐射组成。

由于这些连续谱的强度与电子的温度和密度密切相关，因此，只要测出连续谱的强度，就可以得到电子的温度Te。

不仅如此，当实验也测得增强因子（即总的连续谱对纯氢韧致辐射的比）时，由软X射线，还能求出等离子体的有效电荷Zeff；由于重金属杂质的特征线辐射恰好处于软X射线段，当重金属杂质的含量较高时，也能利用软X射线能谱对重金属杂质进行分析。

实验上，为减少射线在空气中的衰减，整个射线通过的路径处于10-4Pa的真空中；50µm 的铍膜吸收低于1.5Kev的超软X射线，5mm的Si(Li)探测器使大于30Kev的射线透过，剩下2到30Kev之间的软X射线被5mm的Si(Li)探测器（为了维持探测器正常工作，用液态氮通过冷致对其制冷）吸收。

再经后续电子线路（前放，主放，脉冲处理器，数模转换器，MCA，计算机）处理，就得到了软X射线的能谱图，运用程序，进而就可以求出电子的温度。

1. 乳腺侧位
(1)用途：了解乳腺上下、前后组织的病理改 变。 (2)摄影体位：被检者立于摄影机前，将被检 侧乳腺置于摄片架上，暗盒置于乳腺外侧， 同时嘱病人挺腹，使乳腺下半部分能尽量 暴露出来。然后调整压迫器，使乳腺呈侧 位压扁状。 (3)中心线：X线管呈水平向，经乳腺内侧垂 直暗盒射入胶片中心。
摄影位置
（一）乳腺摄影位置

乳腺摄影时的注意事项:
①采用40～50cm的近焦-片距摄影 ②应屏气曝光 ③必须做好确切的方位标记以利于识别 ④采用多变的体位、摄影角度及X线入射方向进行摄影 ⑤适当加压，将乳腺加压到尽可能薄的厚度，提高病变检出 率和影像清晰度。但恶性肿瘤肿块较大时不宜加压过度 ⑥避免加压不当而使乳腺皮肤发生皱折，导致伪影 ⑦纸板夹暗盒的边缘及封口处易磨损漏光，应经常检查 ⑧根据不同年龄的乳腺发育特点、不同生理状态的乳腺特点 以及个体差异选择合适的曝光条件，尤其是kV值的正确选 择
软X线摄影
叶城县人民医院放射科 胡海龙


软X线摄影：40kv以下管电压产生的x线， 因波长较长、能量较低，穿透物质的能力 较弱而被称为软X线。用这种X线摄影称为 软X线摄影。 软x线摄影适用范围：组织器官较薄、不与 骨骼重叠且有效原子序数较低的软组织， 如乳腺、侧位喉部等，故也称为软组织摄 影。
原 理
2. 乳腺侧斜位
(1) 用途：了解乳腺上下、前后组织的病理改变。 因 该摄影位置能包括乳腺癌最好发的乳腺上外 1/4处的组织，因此成为乳腺X线检查最有价值的 摄影位置。 (2) 摄影体位：被检者立于摄影机前，被检侧上臂 展开且抬高，一使腋窝部充分暴露。将被检侧乳 腺置于摄片架上，暗盒置于乳腺外侧，要求包括 腋部乳腺组织、胸大肌；同时嘱病人挺腹，使乳 腺下半部分能尽量暴露出来。然后调整压迫器， 使乳腺呈侧斜位压扁状。 (3) 中心线：X线管呈水平向，经乳腺内侧垂直暗盒 射入胶片中心。

软X射线谱学相干衍射成像技术在当前科技发展日新月异的时代，软X射线谱学相干衍射成像技术成为了一个备受关注的热门话题。

这项技术的问世，为我们提供了一种全新的观测和研究材料内部结构的手段，为材料科学和生物医学领域的研究工作带来了巨大的便利和突破。

让我们来简单了解一下软X射线谱学相干衍射成像技术的基本原理。

这项技术使用软X射线作为探测手段，通过对样品进行照射并记录其衍射图样，再通过计算和分析，可以重建出样品的内部结构和成分分布情况。

相较于传统的电子显微镜技术，软X射线谱学相干衍射成像技术具有分辨率更高、对非晶态和生物材料更适用等优势，因此备受研究者的关注。

在实际应用中，软X射线谱学相干衍射成像技术已经得到了广泛的应用。

无论是在材料科学领域，还是在生物医学领域，都能看到其身影。

在材料科学中，研究者们利用软X射线谱学相干衍射成像技术，可以更加准确地分析材料中的微观缺陷、晶体结构等信息，为新材料的开发和性能提升提供了有力支持。

而在生物医学领域，这项技术的应用则可以帮助科研人员更加全面地了解细胞结构、病毒颗粒等微观结构，为疾病的诊断和治疗研究提供了重要的数据支持。

软X射线谱学相干衍射成像技术的问世，为我们打开了一个全新的科学研究领域。

其高分辨率、全息成像的特点，使得我们能够更加全面、深入地了解材料和生物体内部的微观结构。

在未来，相信这项技术将会在更多领域发挥重要作用，并为人类的科学探索和技术创新带来更多的惊喜。

软X射线谱学相干衍射成像技术作为一种先进的成像技术，正在逐渐走向成熟并在各个领域得到广泛应用。

它的原理是利用软X射线的衍射现象来还原材料或生物体内部的微观结构和成分分布情况，具有高分辨率、对非晶态和生物材料更适用等优势。

这使得它在材料科学、生物医学等领域大放异彩。

在材料科学领域，软X射线谱学相干衍射成像技术为研究员们提供了更强大的分析工具。

通过该技术，可以更加准确地分析材料中的微观缺陷、晶体结构等信息，为新材料的开发和性能提升提供了有力的支持。

软X射线的应用及发展软X射线（Soft X-ray）是一种波长较长、能量较低的X射线。

这种X射线的波长范围约为0.1-10纳米，能量范围为0.12-1.24千电子伏特（keV）。

软X射线具有良好的吸收能力和成像分辨率，因此在生物医学、材料科学、能源及环境等领域中有着广泛的应用。

下面我们来看一下软X射线的应用及发展。

1. 生物医学应用软X射线在生物医学领域中有着重要的应用。

它可以用于生物分子的结构分析，如蛋白质、DNA以及RNA等。

通过软X射线衍射和成像等技术，可以确定生物分子的结构信息，深入了解生物分子的机理及功能。

此外，软X射线还可以用于医学诊断，如探测轻元素和有机物分布等。

2. 材料科学应用软X射线在材料科学中也有着重要的应用。

它可以用于分析材料的电子结构、表面性质及微观结构等。

通过软X射线光电子能谱、透射电子显微镜、原位反射等技术，可以深入了解材料的物理化学性质及表面活性。

同时，软X射线还可以用于材料的制备和加工，如纳米材料的制备、表面改性等。

3. 能源及环境应用软X射线在能源及环境方面也有着广泛的应用。

它可以用于太阳能电池、锂离子电池的制作及性能分析，以及化学反应动力学的研究等。

此外，软X射线还可以用于环境污染物的检测和分析，如水污染物中重金属离子等有害物质的分析和监测等。

4. 软X射线的发展随着科技的不断发展，软X射线的应用和研究也在不断地拓展和深入。

近年来，随着天文望远镜的发展，人们对于宇宙中黑洞、星系、行星等物质的研究不断深入，软X射线也逐渐成为研究这些天体物质的重要工具。

此外，随着软X射线技术的不断提升，人们对于硬件、软件的要求也不断提高，科学家们也不断寻求新的方法来提高软X射线光束的亮度和空间分辨率。

总之，软X射线作为一种非常有用的科学工具，在生物医学、材料科学、能源及环境等领域中有着广泛的应用。

随着科技的不断发展，软X射线的应用和研究也将会更广泛、更深入。
