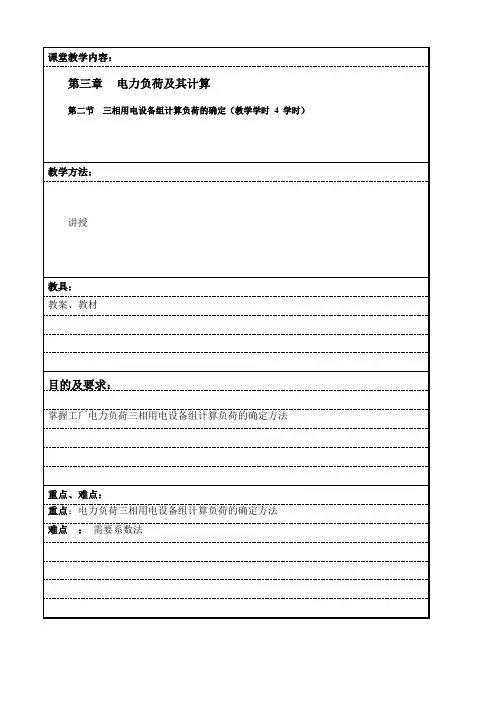

课堂教学内容：
第三章 电力负荷及其计算
第二节 三相用电设备组计算负荷的确定（教学学时 4 学时）
教学方法：
讲授
教具：
教案、教材
目的及要求：
掌握工厂电力负荷三相用电设备组计算负荷的确定方法
重点、难点：
重点：电力负荷三相用电设备组计算负荷的确定方法
难点 ： 需要系数法
第二节 三相用电设备组计算负荷的确定
1) 概述
供电系统要能安全可靠地正常运行，其中各个元器件(包括电力变压器、开关设备及导线、电缆等)都必须选择得当，除了应满足工作电压和频率的要求外，最重要的就是要满足负荷电流的要求。因此有必要对供电系统中各个环节的电力负荷进行统计计算。
通过负荷的统计计算求出的、用来按发热条件选择供电系统中各元件的负荷值，称为计算负荷(calculated load)。根据计算负荷选择的电气设备和导线电缆，如果以计算负荷连续运行，其发热温度不会超过允许值。
由于导体通过电流达到稳定温升的时间需3 ～4 ，为发热时间常数。截面在16mm2及以上的导体，其 ≥10 min，因此载流导体大约经30 min(半小时)后可达到稳定温升值。由此可见，计算负荷实际上与从负荷曲线上查得的半小时最大 负荷
(亦即年最大负荷 )是基本相当的。所以计算负荷也可以认为就是半小时最大负荷。本来有功计算负荷可表示为 ，无功计算负荷可表示为 ，计算电流可表示为 ，但考虑到“计算”的符号c易与“电容”的符号C相混淆，因此大多数供电类书籍都借用半小时最大负荷 来表示有功计算负荷，无功计算负荷、视在计算负荷和计算电流相应地表示为 、 和 。
计算负荷是供电设计计算的基本依据。计算负荷确定得是否正确合理，直接影响到电器和导线电缆的选择是否经济合理。如果计算负荷确定得过大，将使电器和导线电缆选得过大，造成投资和有色金属的浪费；如果计算负荷确定得过小，又将使电器和导线电缆处于过负荷下运行，增加电能损耗，产生过热，导致绝缘过早老化甚至燃烧引起火灾，同样会造成更大损失。由此可见，正确确定计算负荷意义重大。但是，负荷情况复杂，影响计算负荷的因素很多，虽然各类负荷的变化有一定的规律可循，但仍难准确确定计算负荷的大小。实际上，负荷也不是一成不变的，它与设备的性能、生产的组织、生产者的技能及能源供应的状况等多种因素有关。因此，负荷计算只能力求接近实际。
