UCS组件介绍与硬件 安装 UCS组件介绍与硬件安装
马海波/现任明教教主 UCS（统一计算系统）
FI6100系列模块介绍
1.FI6120XP支持一个扩展模块，FI6140XP支持两个扩展模 块 2.FI6100系列支持如下四种模块 • 8-port 1/2/4-Gb FC模块 • 5-port 1/2/4-Gb FC + 4-port 10Gb以太网模块 • 6-port 10Gb 以太网模块 • 6-port 1/2/4/8-Gb FC模块
UCS组件介绍与硬件 安装 UCS组件介绍与硬件安装
马海波/现任明教教主 UCS（统一计算系统）
Chassis – 5108
1.简单的机箱（Chassis），没有内部交换机。 2.支持最多8个半宽刀片或者4个全宽刀片，支持混合配置。 3.支持最多4个电源。 4.支持8个风扇模块，每一个里边有两个风扇。 5.背面支持插两个2100或者2200系列的FEX模块。 3D展示:
UCS组件介绍与硬件 安装 UCS组件介绍与硬件安装
马海波/现任明教教主 UCS（统一计算系统）
Fabric Extender详细介绍（1）
The UCS 2104XP Fabric Extender 里面有三个子系统: • The Redwood IO_MUX • The Chassis Management Controller (CMC) • The Chassis Management Switch (CMS)
UCS组件介绍与硬件 安装 UCS组件介绍与硬件安装
马海波/现任明教教主 UCS（统一计算系统）
Fabric Extender详细介绍（2）
三个子系统连接关系图:
UCS组件介绍与硬件 安装 UCS组件介绍与硬件安装
马海波/现任明教教主 UCS（统一计算系统）
Fabric Extender详细介绍（3）
UCS组件介绍与硬件 安装 UCS组件介绍与硬件安装
马海波/现任明教教主 UCS（统一计算系统）
Fabric Extender详细介绍（5）
CMS主要提供每一个server blade上的Cisco Inte-grated Management Controller (CIMC) 之间的连接性.它有8个 100Mbps Ethernet和1个1Gb Ethernet的连接. 100Mbps-dedicated Ethernet Interface 连接到blade CIMC. 1GbE interface 则连接到 Redwood IO_MUX. 另 外 CMS 是不能被管理,被配置的交换机.
UCS组件介绍与硬件 安装 UCS组件介绍与硬件安装
马海波/现任明教教主 UCS（统一计算系统）
Fabric Extender详细介绍（6）
FI，FEX和Server三者连接关系图:
UCS组件介绍与硬件 安装 UCS组件介绍与硬件安装
马海波/现任明教教主 UCS（统一计算系统）
Fabric Extender详细介绍（7）
UCS组件介绍与硬件 安装 UCS组件介绍与硬件安装
马海波/现任明教教主 UCS（统一计算系统）
Fabric Extender详细介绍（4）
The Chassis Management Controller (CMC) 是内 置在faric Extender里的一个处理器，它与the UCS Manager and the Cisco Integrated Management Controller (CIMC), Board Management Controller (aka BMC)之间的交互,但是管理员不需要直接去管理它, 而是 通过UCSM来完成. 它主要的功能是提供整个chassis discovery 和management ,然后报告结果给UCS manager 同时为Redwooห้องสมุดไป่ตู้ management software提供 platform services
•
UCS组件介绍与硬件 安装 UCS组件介绍与硬件安装
马海波/现任明教教主 UCS（统一计算系统）
B230 M2
• • • Dual-socket Intel® Xeon® processor E7-2800 CPUs(Up to 10 cores each so up to 20 cores!) 32 dual in-line memory module (DIMM) slots Up to 512GB memory at 1066 MHz, based on Samsung 40-nanometer class (DDR3) technology Two optional front-accessible, hot-swappable solid-state drives (SSDs) and an LSI SAS2108 RAID Controller The B230 M2 provides one dual-port mezzanine card for up to 20 Gbps I/O per blade. Options include a Cisco UCS M81KR Virtual Interface Card or converged network adapter (Emulex or QLogic compatible). Simplified deployment and systems management, embedded integration into Cisco UCS Manager
北京Yeslab数据中心实验室出品
现任明教教主
UCS组件介绍与硬件 安装 内容简介
马海波/现任明教教主 UCS（统一计算系统）
内容简介
第一部分:UCS组件介绍与硬件安装
UCS组件介绍与硬件 安装 UCS组件介绍与硬件安装
马海波/现任明教教主 UCS（统一计算系统）
第一部分 UCS组件介绍与硬件安装
UCS组件介绍与硬件 安装 UCS组件介绍与硬件安装
马海波/现任明教教主 UCS（统一计算系统）
各型号FI比较
UCS组件介绍与硬件 安装 UCS组件介绍与硬件安装
马海波/现任明教教主 UCS（统一计算系统）
Fabric Extender – 2100系列
1.Fabric Extenders（FEX）被安装 在Chassis的背面。 2.一个Chassis能够安装两个FEX • FEX A安装在背面的左侧。 • FEX B安装在背面的右侧。 3.上联Chassis到FI • 每一个FEX去往不同的FI。 4.2104XP是最初的型号 • 4个Fabric ports（10Gb Ethernet/FCoE）。 • 8个连接服务器的背板端口。 • 每一个FEX可以连接1，2， 或4个端口。
/en/US/prod/ps10265/ps10279/ucs_kaon_model_preso.html
UCS组件介绍与硬件 安装 UCS组件介绍与硬件安装
马海波/现任明教教主 UCS（统一计算系统）
UCS系统正面
UCS组件介绍与硬件 安装 UCS组件介绍与硬件安装
UCS组件介绍与硬件 安装 UCS组件介绍与硬件安装
马海波/现任明教教主 UCS（统一计算系统）
UCS组件简介
UCS组件介绍与硬件 安装 UCS组件介绍与硬件安装
马海波/现任明教教主 UCS（统一计算系统）
Fabric Interconnects-6100系列
1.最原始的FI产品。 2.两种型号。 - 6120XP---20-port 1U ---（8）10Gb授权 --- 一个扩展槽 - 6140XP---40-port 1U ---（16）10Gb授权 --- 两个扩展槽 3.处理UCS所有的管理任务。 4.提供上联到现有的LAN和SAN。 5.提供下联到机箱（Chassis）。
马海波/现任明教教主 UCS（统一计算系统）
UCS系统背面
UCS组件介绍与硬件 安装 UCS组件介绍与硬件安装
马海波/现任明教教主 UCS（统一计算系统）
B200 M2
The server is a half-width, 2-socket blade server with substantial throughput and scalability. • Up to two Intel Xeon 5600 Series processors, which adjust server performance according to application needs Up to 192 GB of DDR3 memory, which balances memory capacity and overall density Two optional Small Form-Factor (SFF) Serial Attached SCSI (SAS) hard drives or 15mm SATA Solid State Disk (SSD) drives, with an LSI Logic 1064e controller and integrated RAID
1.介绍UCS 2.数据中心产品线介绍 3.真实试验环境与模拟器的使用 4.UCS组件介绍与硬件安装 5.初始化配置UCS Manager
Yeslab数据中心课程
N配置 7.SAN配置
UCS（统一计算系统） 8.创建Pool
9.创建Service Profiles
作者：马海波 现任明教教主
10.安装vSphere5环境 11.vSphere5网络配置 12.UCS维护与管理 13.直连存储
•
•
UCS组件介绍与硬件 安装 UCS组件介绍与硬件安装
马海波/现任明教教主 UCS（统一计算系统）
B200 M3

合集下载

Cisco-UCS-介绍

Cisco-UCS-介绍


THNK YOU
汇报人：
汇报时间：20XX/XX/XX
YOUR LOGO
网络：提供高速 网络连接支持多 种网络协议和虚 拟化技术
扩展性：支持横 向和纵向扩展满 足不同规模企业 的需求
软件架构
采用虚拟化技术实现资源共 享和动态分配
基于x86架构的硬件平台
提供统一的管理界面方便用 户操作和管理
支持多种操作系统和应用程 序满足不同需求
部署方式
物理部署：将 Cisco-UCS服务器 直接连接到网络中
虚拟化环境
虚拟化技术：将物理资源抽象成虚拟资源提高资源利用率 应用场景：数据中心、云计算、大数据等 特点：高可用性、可扩展性、安全性 优势：降低成本、提高效率、易于管理
高可用性系统
应用领域：数据中心、云计算、虚拟化等 特点：高可用性、高可靠性、高扩展性 应用场景：企业级数据中心、云计算平台、虚拟化环境等 优势：降低成本、提高效率、增强安全性
网络功能
支持虚拟化技术实现服务器 资源的动态分配和优化
提供高速网络连接支持千兆 以太网和万兆以太网
提供负载均衡和故障转移功 能保证网络服务的高可用性
支持网络监控和管理提供实 时网络状态信息和故障诊断
工具
管理功能
集中管理：通过统一的管理平台实现对多个UCS设备的集中管理 自动化部署：支持自动化部署提高部署效率 监控与报警：实时监控设备运行状态及时发现并处理异常情况 故障诊断与恢复：提供故障诊断和恢复功能提高系统稳定性和可靠性
Cisco-UCS应用场景
企业数据中心
企业数据中心是Cisco-UUCS在企业数据中心中 提供高性能、高可用性和可扩 展性的服务器解决方案
Cisco-UCS在企业数据中心中 支持虚拟化、云计算和大数据 等新兴技术
思科UCS安装部署手册

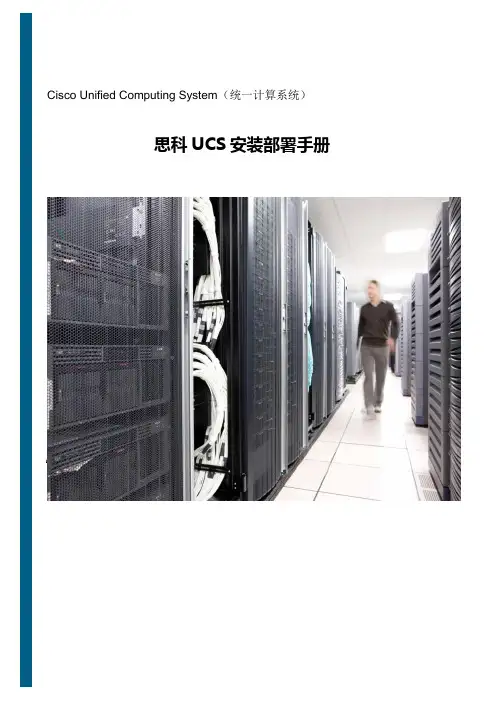

思科UCS安装部署手册

Cisco Unified Computing System（统一计算系统）思科UCS安装部署手册目录目录1概述 (3)编写目的 (3)文档适用人员 (3)实施原则 (3)2网络设计 (5)UCS系统网络设计（可根据实际情况修改） (5)3实施方案设计 (7)控制器设备命名参数表 (7)设备登录信息表 (7)IP地址规划表 (7)硬件配置信息 (8)3.4.1Fabric Interconnect mode信息表 (8)3.4.2Fabric Interconnect port角色信息表 (9)3.4.3设备连接信息表 (11)3.4.4Port Channel信息表 (13)服务配置信息 (13)3.5.1Service profile信息表 (13)3.5.2MAC pool信息表 (14)3.5.3WWNN pool信息表 (15)3.5.4WWPN pool信息表 (15)3.5.5UUID Suffix pool信息表 (15)3.5.6VLAN信息表 (15)策略信息 (16)3.6.1Local Disk (16)3.6.2Boot策略 (16)4实施过程 (18)6248XP初始化 (18)4.1.16248XP接线准备 (18)4.1.26248XP 初始化6248XP-A (18)4.1.36248XP初始化6248XP-B (19)4.1.4登陆UCS Manager (19)刀箱发现 (20)4.2.1配置刀箱发现策略 (20)4.2.2配置存储上联口 (20)4.2.3配置网络上联口 (22)4.2.4配置刀箱下联口 (23)4.2.5刀箱发现状态 (23)刀片管理IP配置 (24)资源池和策略配置 (25)4.4.1UUID Pool (25)4.4.2MAC Pool (28)4.4.3WWNN POOL (29)4.4.4WWPN Pool (31)4.4.5Vlan定义 (34)4.4.6Local Disk Raid策略 (36)4.4.7Boot启动策略 (37)创建Service Profile（根据现场实施画面更改） (39)关联Service Profile到指定的刀片服务器上 (48)刀片服务器的操作系统安装 (51)4.7.1KVM Console (51)4.7.2操作系统安装 (55)4.7.3操作系统驱动安装 (57)1概述编写目的本文的是铁姆肯虚拟化平台UCS部分的项目技术实施的详细描述和规划，撰写本文的目的是在实际实施工作前，将所有实施步骤、方法和各方需完成的任务明确。

北向测试工具UCS使用说明

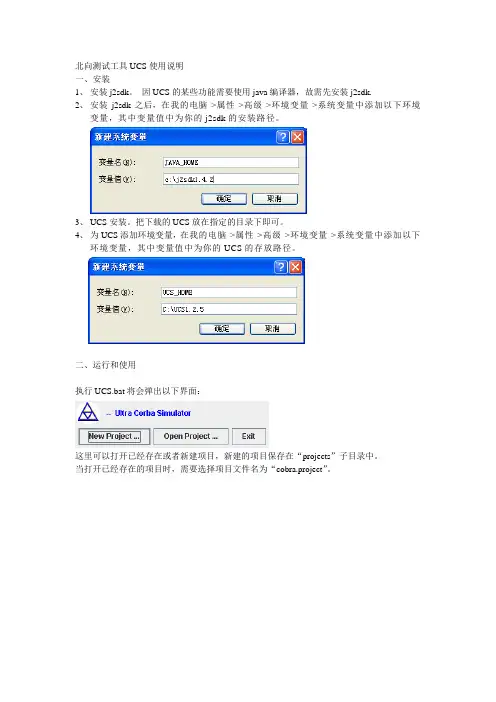

北向测试工具UCS使用说明
