09G型6档自动变速箱自诊断

自动变速箱性能检查、测试及故障诊断与排除自动变速箱性能检查、测试及故障诊断与排除自动变速箱的性能检查对于有故障的自动变速器应先进行性能检验，以确认其故障范围，为进一步分解修理自动变速器提供依据。

自动变速器在修理完毕后，也应进行全面的性能检验，以保证自动变速器的各项性能指标达到标准要求。

一、发动机怠速的检查发动机怠速不正常，特别是怠速过高，会使自动变速器工作不正常，出现入档冲击等故障。

因此在对自动变速器作进一步的检查之前应先检查发动机的怠速是否正常。

二．操纵手柄位置和节气门拉索的检查操纵手柄或节气门拉索安装或调整不当会影响自动变速器的正常工作，因此在对自动变速器作进一步的检查之前，应先检查操纵手柄和节气门拉索的位置。

如有异常，应予以调整。

1、节气门拉索检查：液控自动变速箱，拉索紧，换档点高。

2、档位开关检查：空挡开关三、漏油检查四、电磁阀测试自动变速箱的道路试验道路试验目的：检查其工作性能，检验修理质量。

（道路试验是诊断分析自动变速器故障的最有效手段之一）道路试验内容：检查换档车速、换档质量及检查换档执行元件有无打滑。

道路试验的方法：1、准备工作：达到正常工作温度。

车况正常（发动机、制动、方向），ATF正常。

切勿在行驶中换入P档或R档。

2．升档检查（换档品质检查）入D档，踩油门踏板（保持在1／2开度左右），起步加速，检查自动变速器的升档情况（在升档时发动机会有瞬时的转速下降，同时车身有轻微的闯动感）。

1-2-3-4档3．升档车速的检查（换档规律检查）入D档，踩油门（并使节气门保持在某一固定开度），起步并加速，记下升档车速。

（一般在节气门开度保持在1／2时，由1档升至2档的车速为25-35km ／h，由2档升至3档的车速为55-70km／h，由3档升至4档的车速为90-120km ／h）。

节气门开度不同，升档车速不同。

而且不同车型的自动变速器各档位传动比的大小都不同，其升档车速也不完全一样。

如何判断升档过快、过慢？升档过快（过早）：若汽车行驶中加速无力，升档车速明显低于上述范围。

市场上大众车保有量越来越大，最常见的一款爱信6速6AT变速箱就装配在大众好多车型上。

爱信是丰田子公司，专门生产自动变速器，爱信的6档自动变速器结构相对简单，但是变速品质却相当高，同时也比较省油，这种变速器的讨巧之处是只在3档和4档设置机械锁止装置，一档和二档是没有机械锁止器的，这样的好处是：机械结构不复杂，成本低，而换档平顺性容易做的比较好。

爱信这款变速箱在市场上相对来讲还是很出名的，但是市场上保有量的确很大，所以说爱信变速箱经常可以修到，那么大众车主关于维修自动变速箱需要知道的几个问题跟着小编一起了解一下。

如图下。

又是这个熟悉的影子，又是这个熟悉的箱体。

爱信6AT 09G变速箱。

该变速箱症状3升4打滑，报传动比监控故障码。

这个故障表现是这款变速箱最常出现的故障。

箱子等待拆解，首先拆解的就是最外部的变扭器，面朝我们这一边的。

液力变矩器。

液力变矩器是安装在发动机的飞轮盘上，利用工作油液将发动机的转矩传递给自动变速箱中的齿轮变速机构，主要传递增加扭矩。

变速箱摩擦片如果烧了，变矩器必须分解维修清洗才能用！看这油就知道油的颜色已经发黑，粘稠度比较大，车主告诉我们他的车从提车到现在没有换过变速箱油。

过来维修油底壳有漏油迹象，所以可以看到油底壳上有油腻。

拆解变速箱先拆油底壳，仔细瞅都可以看到油底壳上有一层厚厚的油泥。

拆完油底壳裸漏出来的是阀体和油格。

左半边的是油格，油格起一个过滤作用，箱体里面磨损下来的铁屑铁渣阀体总成，阀体损坏的原因：阀体对变速箱油的要求是油里不能有杂质或脏东西，哪怕是粉末状的也会影响阀体内部换挡阀的工作通畅，油里一旦有脏东西，就像油底壳磁体上的油泥都是不可以有的，阀体内部就会不通畅.时间久就会导致阀体损坏，造成变速箱故障。

所以说更换变速箱油是有必要的，定期换变速箱油，对变速箱保养来说是很重要的，可以避免一部分变速箱故障的发生。

一般自动变速箱的车在行驶6万公里左右，时间是4年，长跑高速的延迟2万公里左右，更换一次变速箱油，手动变速箱一般10万左右更换一次变速箱油。

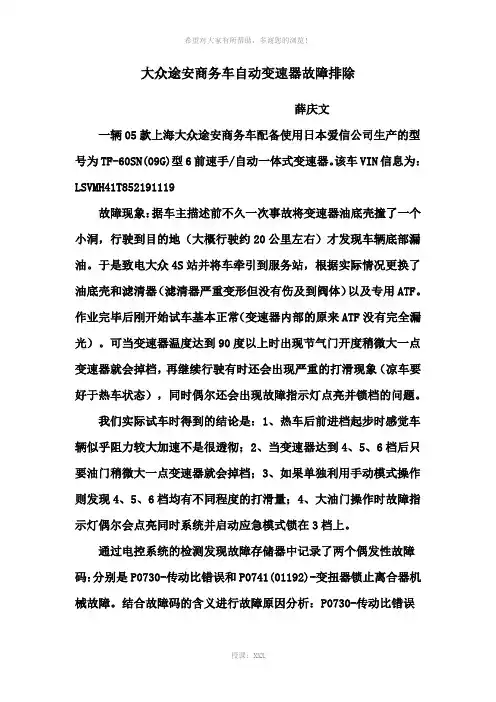

大众途安商务车自动变速器故障排除薛庆文一辆05款上海大众途安商务车配备使用日本爱信公司生产的型号为TF-60SN(09G)型6前速手/自动一体式变速器。

该车VIN信息为：LSVMH41T852191119故障现象：据车主描述前不久一次事故将变速器油底壳撞了一个小洞，行驶到目的地（大概行驶约20公里左右）才发现车辆底部漏油。

于是致电大众4S站并将车牵引到服务站，根据实际情况更换了油底壳和滤清器（滤清器严重变形但没有伤及到阀体）以及专用ATF。

作业完毕后刚开始试车基本正常（变速器内部的原来ATF没有完全漏光）。

可当变速器温度达到90度以上时出现节气门开度稍微大一点变速器就会掉档，再继续行驶有时还会出现严重的打滑现象（凉车要好于热车状态），同时偶尔还会出现故障指示灯点亮并锁档的问题。

我们实际试车时得到的结论是：1、热车后前进档起步时感觉车辆似乎阻力较大加速不是很透彻；2、当变速器达到4、5、6档后只要油门稍微大一点变速器就会掉档；3、如果单独利用手动模式操作则发现4、5、6档均有不同程度的打滑量；4、大油门操作时故障指示灯偶尔会点亮同时系统并启动应急模式锁在3档上。

通过电控系统的检测发现故障存储器中记录了两个偶发性故障码：分别是P0730-传动比错误和P0741(01192)-变扭器锁止离合器机械故障。

结合故障码的含义进行故障原因分析：P0730-传动比错误实际上就是变速器内部元件打滑所至，确切地讲应该是在缺少ATF的条件下使用导致系统压力不足而引起的部件打滑（离合器或制动器受损），当然也不排除在这种情况下液压控制部分出现问题；而至于出现P0741(01192)-变扭器锁止离合器机械故障，则有两种可能：一个是变扭器锁止离合器控制系统或变扭器锁止离合器本身因使用条件而损坏，另一个有可能是系统不经意间记录了一个偶发性的故障码（可以先放在一边）。

那么根据用户之前的描述信息以及变速器现在的实际症状我们决定分解变速器（因为毕竟在缺少ATF的情况下行驶了一段距离）进行维修。

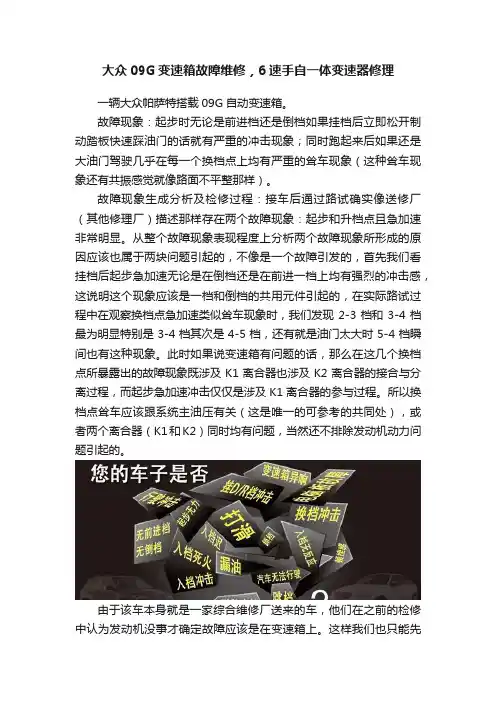

大众09G变速箱故障维修，6速手自一体变速器修理一辆大众帕萨特搭载09G自动变速箱。

故障现象：起步时无论是前进档还是倒档如果挂档后立即松开制动踏板快速踩油门的话就有严重的冲击现象；同时跑起来后如果还是大油门驾驶几乎在每一个换档点上均有严重的耸车现象（这种耸车现象还有共振感觉就像路面不平整那样）。

故障现象生成分析及检修过程：接车后通过路试确实像送修厂（其他修理厂）描述那样存在两个故障现象：起步和升档点且急加速非常明显。

从整个故障现象表现程度上分析两个故障现象所形成的原因应该也属于两块问题引起的，不像是一个故障引发的，首先我们看挂档后起步急加速无论是在倒档还是在前进一档上均有强烈的冲击感，这说明这个现象应该是一档和倒档的共用元件引起的，在实际路试过程中在观察换档点急加速类似耸车现象时，我们发现2-3档和3-4档最为明显特别是3-4档其次是4-5档，还有就是油门太大时5-4档瞬间也有这种现象。

此时如果说变速箱有问题的话，那么在这几个换档点所暴露出的故障现象既涉及K1离合器也涉及K2离合器的接合与分离过程，而起步急加速冲击仅仅是涉及K1离合器的参与过程。

所以换档点耸车应该跟系统主油压有关（这是唯一的可参考的共同处），或者两个离合器（K1和K2）同时均有问题，当然还不排除发动机动力问题引起的。

由于该车本身就是一家综合维修厂送来的车，他们在之前的检修中认为发动机没事才确定故障应该是在变速箱上。

这样我们也只能先从变速箱入手，从整体分析同时考虑维修方便条件应该先更换液压控制单元是比较恰当的。

因此首先更换了一块旧的液压控制单元（阀体）进行试车，初期冷车试车表现还不错但车一旦热起来原来的起步急加速冲击现象和换档点耸车现象再次出现，只不过起步冲击现象相比原车阀体略有减轻。

根据前面的故障现象分析接下来我们又把变速箱从车上抬下来，重点检查离合器及其轴向间隙等，也就是说抬下来检修的目的是先确保机械方面没有任何问题。

通过解体检查离合器本身无论从密封方面还是自身间隙方面都极其正常，只是发现离合器总成在变速箱输入轴上的轴向间隙稍微有点大。

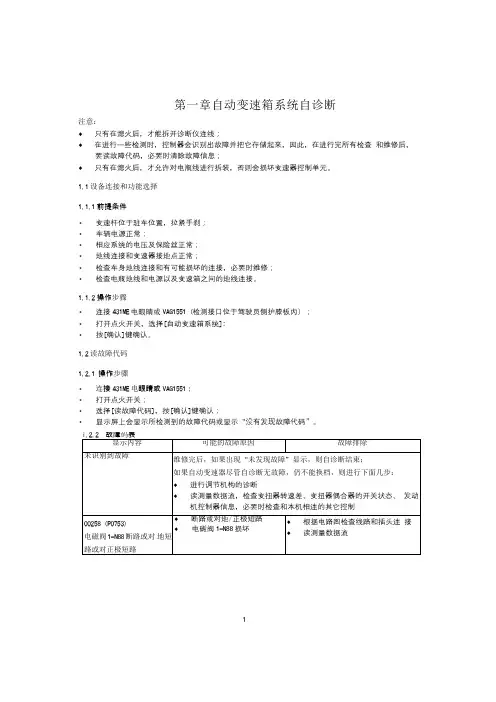

第一章自动变速箱系统自诊断注意：♦只有在熄火后，才能拆开诊断仪连线；♦在进行一些检测时，控制器会识别出故障并把它存储起来，因此，在进行完所有检查和维修后，要读故障代码，必要时清除故障信息；♦只有在熄火后，才允许对电瓶线进行拆装，否则会损坏变速器控制单元。

1.1设备连接和功能选择1.1.1前提条件•变速杆位于驻车位置，拉紧手刹；•车辆电源正常；•相应系统的电压及保险丝正常；•地线连接和变速器接地点正常；•检查车身地线连接和有可能损坏的连接，必要时维修；•检查电瓶地线和电源以及变速箱之间的地线连接。

1.1.2操作步骤•连接431ME电眼睛或VAG1551 (检测接口位于驾驶员侧护膝板内）；•打开点火开关，选择[自动变速箱系统];•按[确认]键确认。

1.2读故障代码1.2.1 操作步骤•连接431ME电眼睛或VAG1551；•打开点火开关；•选择[读故障代码]，按[确认]键确认；•显示屏上会显示所检测到的故障代码或显示“没有发现故障代码”。

1元征技术通讯二Audi A6 自动变速箱系统自诊断2元征技术通讯二Audi A6 自动变速箱系统自诊断3元征技术通讯二Audi A6 自动变速箱系统自诊断4元征技术通讯二Audi A6 自动变速箱系统自诊断5元征技术通讯二Audi A6 自动变速箱系统自诊断6元征技术通讯二Audi A6 自动变速箱系统自诊断7元征技术通讯二Audi A6 自动变速箱系统自诊断8元征技术通讯二Audi A6 自动变速箱系统自诊断9元征技术通讯二Audi A6 自动变速箱系统自诊断10元征技术通讯二Audi A6 自动变速箱系统自诊断11元征技术通讯二Audi A6 自动变速箱系统自诊断12元征技术通讯二Audi A6 自动变速箱系统自诊断13元征技术通讯二Audi A6 自动变速箱系统自诊断14元征技术通讯二Audi A6 自动变速箱系统自诊断15元征技术通讯二Audi A6 自动变速箱系统自诊断16元征技术通讯二Audi A6 自动变速箱系统自诊断17元征技术通讯二Audi A6 自动变速箱系统自诊断1.3清除故障代码进入[清除故障代码]功能，按[确认]键。

速腾6档自动变速箱09G_修理手册_2006（可编辑）预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制速腾6档自动变速箱09G_修理手册_2006服务修理手册速腾 2006自动变速箱 09G - 6 档变速箱型号 09G版本 032006售后服务技术信息服务维修手册的修理组概览修理组00 - 技术数据32 - 液力变矩器37 - 操纵机构壳体38 - 车轮调整39 - 主减速器差速器领班和机修工必掌握技术信息因为他们仔细的经常性的重视是保持车辆交通安全和运行安全的前提另外当然还必遵循车辆维修时普遍的安全基本守则该手册受版权保护未经作者许可不得随便使用版权所有 2005 一汽－大众汽车有限公司中国速腾 2006自动变速箱 09G - 6 档 - 版本 032006目录00 - 技术数据11 变速箱的标记 111 在变速箱上的位置安排12 自动变速箱09G - 6 档的说明121 变速箱 122 液力变矩器 123 ATF 124 自动变速箱控制单元带 DSP 功能的 J217 变速箱225 车辆中的控制单元23 加注量 231 行星齿轮箱和主减速器24 标识字母机组匹配25 一般维修提示 351 09G 型变速箱的相关信息52 工具 353 变速箱 454 密封件密封环和油455 螺栓螺母 456 电气部件 557 引导型故障查询汽车自诊断和测量技术532 - 液力变矩器61 液力变矩器 611 液力变矩器的标记12 排空液力变矩器613 拆卸和安装液力变矩器密封环614 安装液力变矩器72 VAS 5051B 连接并选择功能837 - 操纵机构壳体101 电气电子部件和安装位置102 换档操纵机构 1421 换档操纵机构一览1522 拆卸和安装带有盖板的手柄1523 拆卸和安装换档操纵机构1724 拆卸和安装选档杆拉线1725 检查选档杆拉线2026 调整选档杆拉线2127 选档杆的应急开锁装置2228 检查换档操纵机构223 拆卸和安装变速箱2331 拆卸变速箱 2532 变速箱的运输 3033 安装变速箱 3034 将变速箱固定在装配台上354 检查ATF 液位及添加ATF 3641 检查 ATF 液位 3642 添加 ATF 3843 更换 ATF 385 拆卸和安装ATF 冷却器3951 装配一览图 40目录 i速腾 2006自动变速箱 09G - 6 档 - 版本 032006 52 装配序 4038 - 车轮调整 431 更新换档轴的密封环432 拆卸和安装油底壳 4321 拆卸和安装油底壳 433 拆卸和安装滤油网 4531 拆卸和安装滤油网 454 拆卸和安装阀体 4641 装配一览图 4742 拆卸和安装滑阀箱装配序5043 拆卸和安装带14 芯插座的线束6044 拆卸和安装带8 芯插座的线束6145 拆卸和安装变速箱输入转速传感器G182 6346 拆卸和安装变速箱输出转速传感器G195 64 5 拆卸安装和调整多功能开关F125 6451 拆下多功能开关F125 6452 安装多功能开关F125 6553 调整多功能开关F125 6639 - 主减速器差速器681 更新法兰轴的密封环6811 更新左法兰轴的密封环6812 更新右法兰轴的密封环70ii 目录速腾 2006自动变速箱 09G - 6 档 - 版本 03200600 –技术数据1 变速箱的标记自动变速箱 09G - 6 档安装于中国市场的 2006 款速腾中11 在变速箱上的位置安排标识字母 -箭头-标识字母 -箭头 1-自动变速箱 09G - 6 档 -箭头 2-举例HFU 20 10 04I I I I标识字母日月制造年份 -2004-年变速箱的标识字母也列在车辆的数据记录载体中2 自动变速箱 09G - 6 档的说明21 变速箱自动变速箱 09G - 6 档配备 6 个液压控制的前进档挂第 2345 和 6 档时锁止离合器可接合变为机械耦合传动从而避免产生滑差22 液力变矩器液力变矩器装备了一个锁止离合器锁止离合器根据负荷和车速接合第 2345 和 6 档可以机械耦合无滑差驱动23 → ATF自动变速箱 ATF 油是一次性加注的在保养时无需更换 ATF 油只能加注 ATF 油参考→电子零件目录 ETKA 中的配件号1 变速箱的标记 1速腾 2006自动变速箱 09G - 6 档 - 版本 032006行星齿轮箱和主减速器中的ATF 油位应一同检查并加注24 自动变速箱控制单元带 DSP 功能的 -J217- 变速箱→换档点根据行驶状态和行驶阻力自动求得优点以降低耗油量为目标换档随时提供最大发动机功率在所有行驶状态下单独匹配换档点可随意改变的换档点25 车辆中的控制单元车辆中所有控制单元的安装位置以及其它可用的信息请参阅→电路图故障查寻与安装位置3 加注量31 行星齿轮箱和主减速器加注量自动变速箱 09G - 6 档新加注约 70L更换长效加注不更换润滑油 ATF配件号-G 052 025-4 标识字母机组匹配如果维修时需要备件则务必考虑自动变速箱的变速箱标识字母自动变速箱 09G - 6 档变速箱标识字母 HFT HFU 生产日期从 1104 1104到液力变矩器标识字母 QHAA QBAA摩擦片数量内侧外侧内侧外侧内侧外侧离合器 -K1- 5 5 6 6离合器 -K2- 3 3 4 4离合器 -K3- 3 3 3 3制动器 -B1- 4 3 4 3制动器 -B2- 6 6 6 6 匹配型号速腾 2006 速腾 2006 发动机 25L - 110 kW 25L - 110 kW传动比 1 档 4148 40442 档 3867 23713 档 2370 15564 档 1556 11595 档 1155 08526 档 0859 06722 修理组00 - 技术数据速腾 2006自动变速箱 09G - 6 档- 版本 032006自动变速箱 09G - 6 档变速箱标识字母 HFT HFU 倒车档 0686 3193 中间传动齿数驱动49 48轮输出 52 53轮传动比 1061 0906。

大众09G变速箱滑阀箱的结构与故障分析在6速自动变速箱市场上，爱信公司产品占有很大的市场份额，其中国内最常见的就是爱信的TF-60SN，大众将它安装于多种车型中，将它称为09G，09M以及09K。

此变速箱已被用来完全取代早先的大众01M和01N的4速变速箱而使用于各种国产的大众车型中，比如大众途安，途观，POLO，新宝莱，朗逸，速腾，迈腾，斯柯达等。

本文将介绍一些这类爱信6速变速箱阀体的结构与功能。

09G滑阀箱结构复杂，阀体上由多个电控阀，液压阀和传感器组成。

离合器和制动器等换挡元件由阀体通过液压阀控制，这些液压阀由电磁阀激活，电磁阀由控制模块J217激活，如下图所示有两种形式的电磁阀：开关式和调节式。

N88和N89电磁阀就是开关式－打开或关闭ATF油道。

其他电磁阀是调节式电磁阀，分两种控制：具有特性曲线上升控制和特性曲线下降控制。

电磁阀在换挡期间断续交替激活，控制相应执行器实现换挡。

换挡表如下N88和N89用于4至6档的换档控制；并且在换档过程中短暂地交替受控。

此外还在Tiptronic模式1档中控制B2制动器。

（实现发动机制动功能），如果N88打开变速器可以换至4-6档，通过该电磁阀还可以改善5至6档的换档过渡，无电时该电磁阀关闭，信号失灵时变速器不能换4至6档。

打开该电磁阀N89可增大变扭器锁止离合器的ATF油压，信号失灵时则不能再给变扭器锁止离合器施加最大ATF油压，同时无发动机制动功能电磁阀N88N92电磁阀调节K1离合器的工作油压，无电时电磁阀关闭，在这种情况下离合器建立的是最大的工作油压。

信号失灵时的影响：电磁阀损坏或无法控制时1-4档的换档可能会更生硬.电磁阀N92N90电磁阀调节K3离合器的工作油压，无电时该电磁阀关闭在这种情况下作用在离合器的是最大的工作油压，信号失灵时的影响：该电磁阀损坏或电控中存在故障时可能导致3、5和R档的生硬。

电磁阀N90N91电磁阀调节变扭器锁止离合器的工作油压，如果N91电磁阀无电变扭器锁止离合器则断开,信号失灵时的影响：变扭器锁止离合器不能接合。
