丰田自动变速器原理结构培训讲义

丰田A341E自动变速器的结构与工作原理自动变速器能够根据发动机负荷和车速等情况自动变换传动比，使汽车获得良好的动力性和燃料经济性，并减少发动机排放污染。

自动变速器操纵容易，在车辆拥挤时，可大大提高车辆行驶的安全性及可靠性。

丰田A341E自动变速器的结构剖面图如图3-1所示。

1-变矩器2-锁止离合器3-锁止电磁阀4-油压电磁阀5-换挡电磁阀B 6-换挡电磁阀A C0-直接离合器C1-倒档及高档离合器C2-前进挡离合器B0-超速制动器B1-二档制动器B2-抵挡及倒档制动器B3-二档强制制动器F0-直接单向超越离合器F1-抵挡单向超越离合器F2–二档单向超越离合器图3-1丰田A341E自动变速器结构剖面图3.1 液力变矩器的工作原理目前，轿车上广泛采用由泵轮、涡轮和导轮组成的单级双相三元件闭锁式综合液力变矩器如图3-2所示。

泵轮和涡轮均为盆状的。

泵轮与变矩器外壳连为一体，是主动元件。

涡轮悬浮在变矩器内，通过花键与输出轴相连，是从动元件。

导轮悬浮在泵轮和涡轮之间，通过单向离合器及导轮轴套固定在变速器外壳上。

发动机启动后，曲轴带动泵轮旋转，因旋转产生的离心力使泵轮叶片间的工作液沿叶片从内缘向外缘甩出，这部分工作液既具有随泵轮一起转动的圆周向的分速度，又有冲向涡轮的轴向分速度。

这些工作液冲击涡轮叶片，推动涡轮与泵轮同方向转动。

图3-2 液力变矩器的组成液力变矩器靠工作液传递转矩，比机械变速器的传动效率低。

在液力变矩器中设置锁止离合器，可以在高速工况下将泵轮与涡轮锁在一起，实现动力直接传递，此时发动机的动力经液力变矩器壳体、锁止活塞、扭转减振器、涡轮轮毂传给后面的机械变速器，相当于将泵轮和涡轮刚性连在一起，传动效率为100％。

3.2 行星齿轮变速器的组成行星齿轮变速器是由行星齿轮机构及离合器、制动器和单向离合器等执行元件组成。

行星齿轮机构通常由多个行星排组成，行星排的多少与档数的多少有关。

丰田A341E自动变速器是由四档辛普森行星齿轮机构和换档执行元件两大部分组成如图3-3所示。

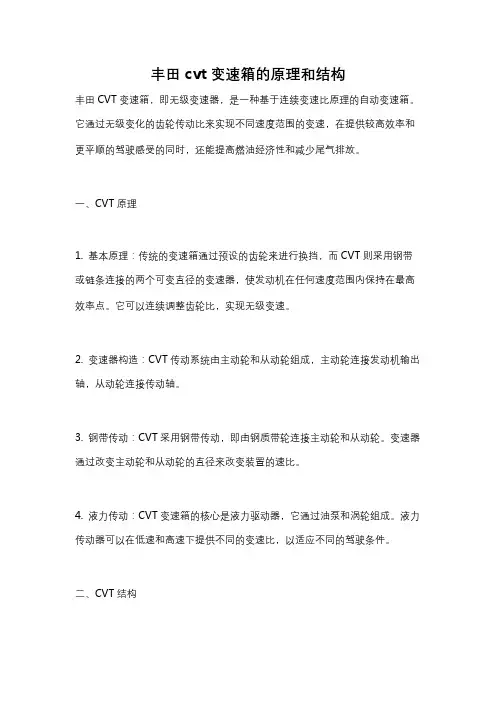

丰田cvt变速箱的原理和结构丰田CVT变速箱，即无级变速器，是一种基于连续变速比原理的自动变速箱。

它通过无级变化的齿轮传动比来实现不同速度范围的变速，在提供较高效率和更平顺的驾驶感受的同时，还能提高燃油经济性和减少尾气排放。

一、CVT原理1. 基本原理：传统的变速箱通过预设的齿轮来进行换挡，而CVT则采用钢带或链条连接的两个可变直径的变速器，使发动机在任何速度范围内保持在最高效率点。

它可以连续调整齿轮比，实现无级变速。

2. 变速器构造：CVT传动系统由主动轮和从动轮组成，主动轮连接发动机输出轴，从动轮连接传动轴。

3. 钢带传动：CVT采用钢带传动，即由钢质带轮连接主动轮和从动轮。

变速器通过改变主动轮和从动轮的直径来改变装置的速比。

4. 液力传动：CVT变速箱的核心是液力驱动器，它通过油泵和涡轮组成。

液力传动器可以在低速和高速下提供不同的变速比，以适应不同的驾驶条件。

二、CVT结构1. 油泵和涡轮：CVT变速箱中的液力传动器包含一个油泵和一个涡轮。

油泵通过转子将油液从油箱抽出，并将其压入涡轮。

涡轮将来自油泵的油液转化为动能，驱动主动轮。

2. 变速器齿轮组：CVT变速器齿轮组由一对齿轮和一个动力输入轴组成。

齿轮是由齿轮传动器和轴的方式连接在一起的，齿轮可变直径设计使得变速器可以提供不同速度范围的变速。

3. 离合器：CVT变速箱中的离合器用于使发动机与变速器相连接或分离。

当离合器关闭时，发动机的动力传递给变速器。

4. 控制单元：CVT变速箱的控制单元是一个电子装置，它通过监测车辆的动态参数和控制传动系统来实现最佳性能和燃油经济性。

5. 驱动模式：CVT变速箱通常配有多种驱动模式，例如经济模式、运动模式和雪地模式等，以满足不同驾驶需求。

三、CVT的优势1. 平顺变速：CVT变速箱通过连续变速比的传动方式，使车辆的加速变得更加平顺。

没有传统变速箱的切换震动和间隙，提供良好的驾驶体验。

2. 高效节能：CVT变速箱能够让发动机保持在最高效率工作点，提高燃油经济性。

河南工业职业技术学院Henan Polytechnic Institute 毕业设计（论文）题目丰田A346E自动变速器的结构原理及检修班级汽车电子0 9 0 1姓名张辉指导教师孙亮目录摘要 (1)第一章自动变速器工作原理及与手动变速器的区别 (2)1.1 自动变速器工作原理 (3)1.2自动变速器的分类 (3)1.3 自动变速器的应用现状 (3)1.3.1液力自动变速器（AT） (4)1.3.2电控机械式自动变速器（AMT） (4)1.3.3双离合器式自动变速器（DCT） (5)1.3.4无级变速器（CVT） (5)1.4自动变速器手动变速器的区别 (5)第二章丰田A340E自动变速器的结构及原理 (6)2.1 A340E系列的基本结构形式 (6)2.2主要另部件简介 (7)2.3 A340E传动原理及传动路线图 (14)2.3.1 A340E传动原理 (16)2.3.2 A340E档位传动路线图 (20)第三章丰田A304自动变速器故障原因与检修方法 (21)3.1 A304自动变速器检测一般程序 (21)3.2 自动变速器的维护及使用 (28)致谢 (30)参考文献 (31)摘要：本文首先对自动变速器工作原理及与手动变速器的区别，之后对丰田A340E自动变速器进行了概述，即丰田A340E型自动变速器系统结构和工作原理。

然后介绍了丰田A340E型自动变速器在另类部件，分析自动变速器档位变换及各档位的控制油路。

丰田A340E型自动变速器实际上是自动变速器根据汽车速度、发动机转速、动力负荷等因素自动进行升降档位。

最后介绍了自动变速器的故障原因及维修方法，又介绍了自动变速器技术研究及发展趋势。

关键词：丰田，A340E型自动变速器，传动路线，故障检修，发展趋势Abstract：This paper works on the automatic transmission and the difference with the manual transmission, followed by the Toyota A340E automatic transmission provides an overview, the Toyota A340E Automatic Transmission system structure and working principle. Then introduced the Toyota A340E automatic transmission parts in the alternative, of automatic transmission gear change control circuit and the stalls. Toyota A340E automatic transmission automatic transmission is actually based on vehicle speed, engine speed, power load automatically tick size and other factors. Finally, the reasons for the failure of the automatic transmission and maintenance methods, but also introduced the automatic transmission research and development trends.Key Words：Toyota, A340E type automatic transmission, transmission line, breakdown maintenance and development trend第一章自动变速器工作原理及与手动变速器的区别自动变速器是指不依靠人的手力，而能自动实现换挡功能的装置，具有变速平滑、驾驶轻便等优点，是目前世界上使用最多的一种变速器。

授课教案第周编写时间：年月日教学内容、教学组织含（教学方法、教学手段）一、丰田A341自动变速器档位原理图丰田A341E自动变速器传动示意图1、由三个单行星轮式行星排组成包括超速排、前排、后排；2、两组行星齿轮机构共用一个太阳轮连接；3、前行星齿轮机构的行星架组件通过输出轴和后行星齿轮机构的齿圈相连；4、可成为一个具有四个前进档和一个倒档的行星齿轮变速器。

换档执行元件名称编号名称作用C0 超速离合器连接超速太阳轮和超速行星架B0 超速制动器固定超速太阳轮F0 超速单向离合器防止超速太阳轮逆时针转动C1 前进离合器连接输入轴与前齿圈C2 直接档离合器连接输入轴与太阳轮B1 二档强制制动器固定太阳轮组件B2 二档制动器与F1配合防止太阳轮组件逆转B3 低倒档制动器固定后排行星架F1 二档滑行单向离合器与B2配合防止太阳轮组件逆转F2 一档单向离合器防止后排行星架逆转换档执行元件表二、档位传动原理1、D位1档传动工作元件：C0、C1、F0、F2其动力传递路径为：动力自液力变矩器（顺时针转动）——超速排输入轴（顺转）——超速行星架（顺转）——此时由于C0接合、F0锁定，使得超速太阳轮和行星架成为一体，转速相同，因此超速齿圈也以相同转速转动（顺转）——中间轴（顺转）——前进档离合器C1接合——前齿圈（顺转）；此时动力分两路走：1、前行星架与驱动轮相连，起步前转速为零；前行星轮自转（顺转）——前后太阳轮组件（逆转）——后行星轮（顺转）——（此时由于F2接合）后行星架被锁死——后齿圈（顺转）——输出轴。

2、起步后其转速也很低，但在前齿圈的驱动下，前行星轮（顺转）公转——前行星架（顺转）——输出轴。

当汽车滑行时车轮较快而发动机的转速较慢时，后齿圈成为输入轴（顺转）——后行星齿轮自转（顺转）——由于太阳轮的转速较低——后行星齿轮产生顺时针的公转趋势——脱开啮合——车轮的动力无法传至发动机——相当于空转。

2、D位2档传动工作元件：C0、C1、B2、F0、F1其动力传递的路径为：动力自液力变矩器（顺时针转动）——超速排输入轴（顺转）——超速行星架（顺转）——（此时由于C0接合、F0作用）使得超速太阳轮和行星架成为一体，转速相同，因此超速齿圈也以相同转速转动（顺转）——中间轴（顺转）——前进档离合器C1接合——前齿圈（顺转）——前行星轮（顺自转）——太阳轮（有逆转的趋势，由于B2、F1的共同作用，其被固定）——前行星齿轮的公转成为了输出的动力——输出轴。
