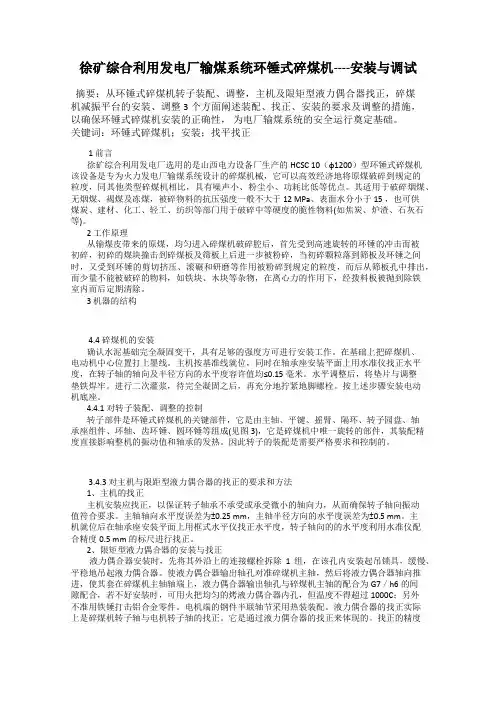

徐矿综合利用发电厂输煤系统环锤式碎煤机----安装与调试摘要：从环锤式碎煤机转子装配、调整，主机及限矩型液力偶合器找正，碎煤机减振平台的安装、调整3个方面阐述装配、找正、安装的要求及调整的措施，以确保环锤式碎煤机安装的正确性，为电厂输煤系统的安全运行奠定基础。

关键词：环锤式碎煤机；安装；找平找正1 前言徐矿综合利用发电厂选用的是山西电力设备厂生产的HCSC 10（φ1200）型环锤式碎煤机该设备是专为火力发电厂输煤系统设计的碎煤机械，它可以高效经济地将原煤破碎到规定的粒度，同其他类型碎煤机相比，具有噪声小、粉尘小、功耗比低等优点。

其适用于破碎烟煤、无烟煤、褐煤及冻煤，被碎物料的抗压强度一般不大于12 MPa、表面水分小于15 ，也可供煤炭、建材、化工、轻工、纺织等部门用于破碎中等硬度的脆性物料(如焦炭、炉渣、石灰石等)。

2 工作原理从输煤皮带来的原煤，均匀进入碎煤机破碎腔后，首先受到高速旋转的环锤的冲击而被初碎，初碎的煤块撞击到碎煤板及筛板上后进一步被粉碎，当初碎颗粒落到筛板及环锤之间时，又受到环锤的剪切挤压、滚碾和研磨等作用被粉碎到规定的粒度，而后从筛板孔中排出，而少量不能被破碎的物料，如铁块、木块等杂物，在离心力的作用下，经拨料板被抛到除铁室内而后定期清除。

3 机器的结构4.4 碎煤机的安装确认水泥基础完全凝固变干，具有足够的强度方可进行安装工作。

在基础上把碎煤机、电动机中心位置打上墨线。

主机按基准线就位，同时在轴承座安装平面上用水准仪找正水平度，在转子轴的轴向及半径方向的水平度容许值均≤0.15毫米。

水平调整后，将垫片与调整垫铁焊牢。

进行二次灌浆，待完全凝固之后，再充分地拧紧地脚螺栓。

按上述步骤安装电动机底座。

4.4.1 对转子装配、调整的控制转子部件是环锤式碎煤机的关键部件，它是由主轴、平键、摇臂、隔环、转子园盘、轴承座组件、环轴、齿环锤、圆环锤等组成(见图3)，它是碎煤机中唯一旋转的部件，其装配精度直接影响整机的振动值和轴承的发热。

600MW机组检修文件包GL-034 环锤式碎煤机检修检修单位负责人检修工作负责人检修单位技术负责人检修时间：年月日至年月日600MW 机组检修程序GL-034环锤式碎煤机检修编制审核批准年月日版次1********辅助设备修后再鉴定申请表设备再鉴定组：今有所属工作负责人检修的设备已完成程序文件的要求的检修任务，设备已恢复至可以投入运行状态，文明生产工作已经做好，检修程序文件已填写齐全，可以进行修后再鉴定工作，请安排于进行再鉴定，我方设备检修工作负责人和质量控制人员将准时到达再鉴定现场。

请答复。

谢谢！检修单位：。

再鉴定组收到时间：，接收人：再鉴定组答复时间：，批准人：********辅助设备修后再鉴定申请表设备再鉴定组：今有所属工作负责人检修的设备已完成程序文件的要求的检修任务，设备已恢复至可以投入运行状态，文明生产工作已经做好，检修程序文件已填写齐全，可以进行修后再鉴定工作，请安排于进行再鉴定，我方设备检修工作负责人和质量控制人员将准时到达再鉴定现场。

请答复。

谢谢！检修单位：。

再鉴定组收到时间：，接收人：再鉴定组答复时间：，批准人：检修总结报告单位年月日，1检修工期：计划：年月日到年月日，共计：天实际：年月日到年月日，共计：天2人工：计划：工时，实际：工时。

3检修费用：计划：万元，实际：万元。

4备品备件、材料消耗情况：5检修中进行的主要工作：6检修中发现并消除的主要缺陷：7设备的变更或改进情况，8质量控制点执行情况：9尚未消除的缺陷及未消除原因：10验收意见和评价：11其他：不合格品报告处置单不合格品评审记录。

综采工作面设备安装施工日志2014年10月1日星期三天气晴气温25～210℃风力3-4级～微风风向南风～无持续风向当日工程施工部位综采工作面当日工程施工内容基础检查测量放线当日工程形象进度完成工人：25人项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文作业内容：1、设备、构配件及材料的清点检查，施工用具的准备。

2、基础验收、根据图纸和技术规范，对设备的基础进行全面检查。

检查所有预留孔的数量和位置的正确性并记录机头架、驱动装置、改向滚筒架预留孔的尺寸是否符合设计要求。

3、用全站仪一起放综采工作面中心线和腰线、皮带机中心线偏巷道中心线10105mm，在巷道顶板上，每150米一个点，腰线为距巷道底板1000mm。

4、机头、机尾、驱动装置运输下井。

今日检（试）验情况备注2014年10月2日星期四天气晴气温23～210℃风力微风风向无持续风向当日工程施工部位综采工作面当日工程施工内容机头机尾安装驱动装置安装当日工程形象进度完成工人：25项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文作业内容：1.机头机尾安装2. 驱动装置安装今日检（试）验情况备注2014年10月3日星期五天气晴气温23～27℃风力微风风向无持续风向当日工程施工部位综采工作面当日工程施工内容机头机尾安装驱动装置安装二次灌浆当日工程形象进度完成工人：25项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文作业内容：1. 机头机尾安装2. 驱动装置安装3. 皮带机机头机尾及驱动装置基础及地脚螺栓浇筑。

今日检（试）验情况根据普通混凝土配比单C30要求，二次灌浆现场见证取样，制作混凝土试块一组。

备注同条件养护至210天后送检验室做抗压强度测试。

2014年10月4日星期六天气多云～晴气温21～26℃风力微风风向无持续风向当日工程施工部位综采工作面当日工程施工内容皮带部件运输当日工程形象进度完成工人：25项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文作业内容：夜班、早班、中班主井下料：皮带支腿、中间架；今日检（试）验情况备注2014年10月5日星期日天气晴～多云气温21～24℃风力微风～4-5级风向无持续风向～西南风当日工程施工部位综采工作面当日工程施工内容皮带部件运输当日工程形象进度完成工人：25项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文作业内容：夜班、早班、中班：下料、皮带支腿、中间架；今日检（试）验情况备注2014年10月6日星期一天气晴气温19～29℃风力 4～5级风向西南风当日工程施工部位综采工作面当日工程施工内容上下托辊架及托辊的运输当日工程形象进度完成工人：25项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文作业内容：夜班、早班、中班：下料：上下托辊架及托辊的运输今日检（试）验情况备注2014年10月7日星期二天气晴气温19～27℃风力微风风向西南风～无持续风向当日工程施工部位综采工作面当日工程施工内容上下托辊架及托辊的运输当日工程形象进度完成工人：25项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文夜班、早班、中班：下料：上下托辊架及托辊的运输今日检（试）验情况备注2014年10月8日星期三天气晴气温21～26℃风力微风风向无持续风向当日工程施工部位综采工作面当日工程施工内容皮带机中间架安装当日工程形象进度完成工人：25项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文作业内容：1.早班、中班：组装皮带中间支架；2.夜班：调整皮带中间支架并打眼固定地脚螺栓；今日检（试）验情况符合要求备注经质检员验收、自评为合格2014年10月9日星期四天气晴气温19～27℃风力微风风向无持续风向当日工程施工部位综采工作面当日工程施工内容皮带机中间架安装当日工程形象进度完成工人：25项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文作业内容：1.早班、中班：组装皮带中间支架；2.夜班：调整皮带中间支架并打眼固定地脚螺栓；今日检（试）验情况符合要求备注经质检员验收、自评为合格2014年10月10日星期五天气晴～多云气温20～27℃风力微风风向无持续风向当日工程施工部位综采工作面当日工程施工内容皮带机中间架安装当日工程形象进度完成工人：25项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文作业内容：1.早班、中班：组装皮带中间支架；2.夜班：调整皮带中间支架并打眼固定地脚螺栓；今日检（试）验情况符合要求备注经质检员验收、自评为合格2014年10月11日星期六天气晴～多云气温110～27℃风力微风风向西南风当日工程施工部位综采工作面当日工程施工内容皮带机中间架安装当日工程形象进度完成工人：25项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文作业内容：1.早班、中班：组装皮带中间支架；2.夜班：调整皮带中间支架并打眼固定地脚螺栓；今日检（试）验情况符合要求备注经质检员验收、自评为合格2014年10月12日星期日天气多云～晴气温17～23℃风力微风风向无持续风向当日工程施工部位综采工作面当日工程施工内容皮带机中间架安装当日工程形象进度完成工人：25项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文作业内容：1.早班、中班：组装皮带中间支架；2.夜班：调整皮带中间支架并打眼固定地脚螺栓；今日检（试）验情况符合要求备注经质检员验收、自评为合格2014年10月13日星期一天气晴～多云气温16～22℃风力微风风向南风～西南风当日工程施工部位综采工作面当日工程施工内容皮带机中间架上下托辊架安装当日工程形象进度完成工人：25项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文作业内容：1.早班、中班：组装皮带中间支架；调整皮带中间支架并打眼固定地脚螺栓；2.夜班：上下托辊架安装今日检（试）验情况符合要求备注经质检员验收、自评为合格2014年10月14日星期二天气多云～晴气温110～24℃风力微风风向无持续风向当日工程施工部位综采工作面当日工程施工内容上下托辊架上下托辊安装当日工程形象进度完成工人：25项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文作业内容：早班、中班、夜班：上下托辊架、上下托辊安装今日检（试）验情况符合要求备注经质检员验收、自评为合格2014年10 月15 日星期三天气晴气温14～22℃风力微风风向无持续风向当日工程施工部位综采工作面当日工程施工内容胶带敷设当日工程形象进度完成工人：25项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文作业内容：早班、中班、夜班：胶带敷设今日检（试）验情况符合要求备注2014年9月16日星期四天气多云转阴气温-11～1℃风力微风风向无持续风向当日工程施工部位综采工作面当日工程施工内容胶带敷设当日工程形象进度完成工人：25项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文作业内容：早班、中班、夜班：胶带敷设今日检（试）验情况符合要求备注2014 年9 月17日星期五天气多云转晴气温-10～-1℃风力微风风向无持续风向当日工程施工部位综采工作面当日工程施工内容皮带敷设及连接当日工程形象进度完成工人：25项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文作业内容：1.早班：敷设胶带200米，运输及安装尾部中间支架；2.中班：运输及安装尾部中间支架，制作硫化接头；3.夜班：敷设胶带200米，运输及安装尾部中间支架；制作硫化接头；4.尾部中间支架安装50米；5.敷设胶带400米，做硫化接头1套；6. 胶带敷设及胶带连接今日检（试）验情况符合要求备注经质检员验收、自评为合格2014 年9 月18日星期六天气晴气温15～23℃风力微风风向无持续风向当日工程施工部位综采工作面当日工程施工内容电缆敷设感应器安装当日工程形象进度完成工人：25项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文作业内容：早班、中班、夜班：电缆敷设、感应器安装今日检（试）验情况符合要求备注经质检员验收、自评为合格2014 年10月19日星期日天气晴气温14～23℃风力微风风向无持续风向当日工程施工部位综采工作面当日工程施工内容电缆敷设电缆连接当日工程形象进度完成工人：25项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文作业内容：早班、中班、夜班：电缆敷设及连接胶带机调试今日检（试）验情况符合要求备注经质检员验收、自评为合格2014 年10月20日星期一天气晴气温15～21℃风力微风风向无持续风向当日工程施工部位综采工作面当日工程施工内容输送机试运转当日工程形象进度完成工人：25项目经理：石忠潘技术负责人：马西安安全负责人：陈志明安全科长：赵贵文作业内容：早班、中班：输送机试运转今日检（试）验情况符合要求备注经质检员验收、自评为合格。

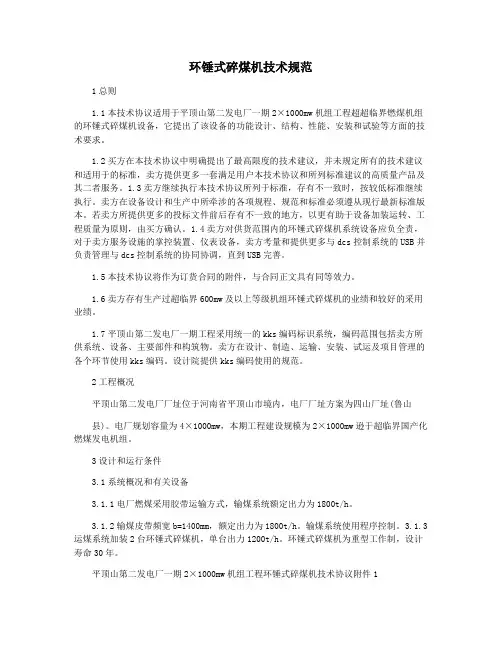

环锤式碎煤机技术规范1总则1.1本技术协议适用于平顶山第二发电厂一期2×1000mw机组工程超超临界燃煤机组的环锤式碎煤机设备，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2买方在本技术协议中明确提出了最高限度的技术建议，并未规定所有的技术建议和适用于的标准，卖方提供更多一套满足用户本技术协议和所列标准建议的高质量产品及其二者服务。

1.3卖方继续执行本技术协议所列于标准，存有不一致时，按较低标准继续执行。

卖方在设备设计和生产中所牵涉的各项规程、规范和标准必须遵从现行最新标准版本。

若卖方所提供更多的投标文件前后存有不一致的地方，以更有助于设备加装运转、工程质量为原则，由买方确认。

1.4卖方对供货范围内的环锤式碎煤机系统设备应负全责，对于卖方服务设施的掌控装置、仪表设备，卖方考量和提供更多与dcs控制系统的USB并负责管理与dcs控制系统的协同协调，直到USB完善。

1.5本技术协议将作为订货合同的附件，与合同正文具有同等效力。

1.6卖方存有生产过超临界600mw及以上等级机组环锤式碎煤机的业绩和较好的采用业绩。

1.7平顶山第二发电厂一期工程采用统一的kks编码标识系统，编码范围包括卖方所供系统、设备、主要部件和构筑物。

卖方在设计、制造、运输、安装、试运及项目管理的各个环节使用kks编码。

设计院提供kks编码使用的规范。

2工程概况平顶山第二发电厂厂址位于河南省平顶山市境内，电厂厂址方案为四山厂址(鲁山县)。

电厂规划容量为4×1000mw，本期工程建设规模为2×1000mw逊于超临界国产化燃煤发电机组。

3设计和运行条件3.1系统概况和有关设备3.1.1电厂燃煤采用胶带运输方式，输煤系统额定出力为1800t/h。

3.1.2输煤皮带频宽b=1400mm，额定出力为1800t/h。

输煤系统使用程序控制。

3.1.3运煤系统加装2台环锤式碎煤机，单台出力1200t/h。

HCSC（φ900）环锤式碎煤机使用说明书山西电力设备厂目录1.设备型号及技术参数2.设备工作原理3.设备结构4.安装与调试5.设备的润滑6.运行和操作7.维修和保养8.液压系统的操作及维护9.设备故障及排除方法注意：用户在使用设备前，请仔细阅读本说明书。

1.设备型号及技术参数 1.1设备型号/小时） 1.2技术参数表续表限矩型液力偶型号YOX750 输入转速r/min 1000传递功率范围kW 170～330 过载系数2～2.5 效率% 96质量kg 350外形尺寸(长×宽×高)mm 3060×2900×15002580×2900×1500碎煤机质量kg 14272 12950以上配置为基本配置，根据煤质及用户要求可采用不同的配置。

2.设备工作原理从输煤皮带运来的原煤，均匀进入碎煤机破碎腔后，首先受到高速旋转的环锤的冲击而被初碎，初碎的煤高速冲向碎煤板和筛板后再次被撞碎．同时煤块之间也相互撞击，落到筛板及环锤之间时又受到环锤的剪切，滚碾和研磨等作用被粉碎到规定的粒度．而后从筛板栅孔中排出．而少量不能被破碎的物料如铁块，木块等杂物，在离心力的作用下，经拨料板被抛到除铁室内而后定期清除．图13.设备结构设备结构见图1、图2、图3。

它有下机体、后机盖、中间机体、前机盖、转子、同步调节器、筛板架、出轴端盖、启闭液压系统等九部分组成。

图2图33.1机体机体包括下机体、后机盖、中间机体、前机盖四大部分，全部采用钢板焊接结构。

下机体用来支撑，具有良好的刚性，在其支撑面上开有密封槽。

中间机体垂直法兰也开有密封槽，内镶密封胶条。

四部分用螺栓、螺母连接。

前后机体与下机体采用铰链轴连接，便于启闭回转。

机体内装有ZG50Mn2材质的防磨衬板。

设备入料口位于中间机体上方，在其喉部装有风量调节板，可以调整转子鼓风量。

后机盖的上方有筛板架的挂轴支座。

下机体和前机盖均有拨料板，用于清除异物。

HCYS1200 环锤式碎煤机使用说明书一、技术参数二、设备工作原理原煤进入碎煤机后，受到高速旋转的环锤冲击作用被破碎，破碎的煤获得动能，高速冲向破碎板，因此再次被撞碎。

与此同时，煤还受到煤块之间相互撞击的破碎作用，小块煤在破碎板下部和筛板上再次受到旋转环锤的挤压、剪切、滚碾、研磨作用而被粉碎，粉碎的粒度由筛板与环锤之间的距离而定。

破碎后的原煤最后从筛板孔排出。

不能破碎的杂物，如铁块、板块等被拨进除铁室内。

三、设备的结构环锤式碎煤机它主要由机体、电动机、转子、液力偶合器、筛板架、筛板调节装置、液压传动系统等组成。

1、机体部分机体是由下部体、前部体、中部体和后部体组成。

内部有螺栓联接的耐磨衬板。

在机体的前、后部各设有观察门，后部设有除铁室，便于除杂物。

2、转子部分在主轴上装配有平键、两个圆盘、摇臂、隔套等部件。

齿环锤和圆环锤按静平衡的规定，通过四对环轴穿在摇臂和圆盘上，其主要零部件由锁紧螺母予以轴向紧固，在主轴两侧装有双列向心滚子轴承，其轴承座配备有温度振动传感仪。

主轴与电动机之间由液力偶合器相联。

3、筛板支架部分筛板支架系采用钢板焊接而成，上部焊有通轴悬挂在机体两侧的支承座上电压板限位，下架下部的孔与筛板调节装置的丝杆通过安全销铰链连接在一起。

如机内进入大铁块，由突然增加径向负荷其销轴先被剪断，筛板支架落下，起到安全保护作用。

铸锰钢制成的碎煤板大、小孔筛板及破碎板由螺栓、螺母紧固其上。

4、筛板调节器部分本机设有左、右两筛板调节装置，它由丝杠、锁紧螺母、轨道、销轴等组成。

当筛板与环锤之间的间隙需要调整时，用扳手先将外锁紧螺母罩打开，用专用扳手调节螺母丝杠移动从而获得所需出料粒度的调整间隙。

5、液压传动系统本机液压传动系统传为开启前后箱体用。

其系统由液压分配器，手动换向阀，钢丝编织胶带，管件及液压油缸组成。

当本机需要检修时，将其液压分配器胶带管件联接于设备胶带管件上，开启阀门接通液压分配器电源即可工作，其两套系统分别工作，当要开启前部箱体时，必须先开后部箱体，吊出转子方能全部开启前部箱体,转子吊装见（图1）。

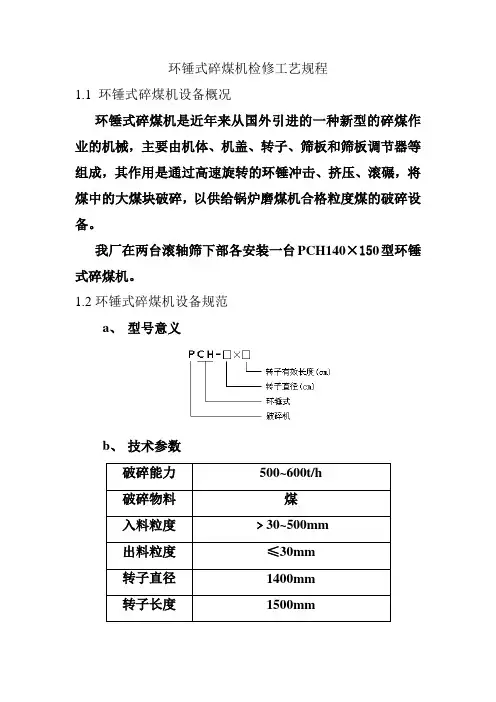

环锤式碎煤机检修工艺规程1.1 环锤式碎煤机设备概况环锤式碎煤机是近年来从国外引进的一种新型的碎煤作业的机械，主要由机体、机盖、转子、筛板和筛板调节器等组成，其作用是通过高速旋转的环锤冲击、挤压、滚碾，将煤中的大煤块破碎，以供给锅炉磨煤机合格粒度煤的破碎设备。

我厂在两台滚轴筛下部各安装一台PCH140×150型环锤式碎煤机。

1.2环锤式碎煤机设备规范a、型号意义b、技术参数破碎能力500~600t/h破碎物料煤入料粒度﹥30~500mm出料粒度≤30mm转子直径1400mm转子长度1500mm1.3a 、转子部分的检修（圆盘、隔套、摇臂）b 、环锤及环轴的检查与更换c 、筛板、破碎板的检查、更换d 、轴承清洗检查e 、挠性联轴器的检修f 、液力偶合器的检修g 、外壳及衬板的检查更换1.4 检修工艺及质量标准1.4.1检修前的准备工作a、办理工作票，执行安全措施；b、检查设备运行状况，测量轴承座振动、温升情况并做好记录；c、专用工具、一般工具、材料、备件准备齐全，并备好零件箱、工具箱。

1.4.2解体步骤及方法：a)拆除联轴器护罩，拆除挠性弹弹簧联轴器片放在零件箱内。

b)拆除准备开启的各结合面螺栓及轴封螺栓，并由专人复查确认无遗漏。

c)由于碎煤机的结构限制，如果进行转子的更换工作，必须将进料落煤筒拆除，如果在机体上进行环锤的更换工作，则无需进行拆除落煤筒的工作。

d)用电动葫芦将机体上盖吊起，放至一边。

e)清理碎煤机内部积煤及杂物。

f)进行部件的检修工作。

1.4.2、转子部分拆装应注意事项：a 、齿环锤上的齿的方向安装时应与转子旋转方向一致。

b 、锤环的旋转轨迹圆与筛板之间的间隙应调至20~25mm。

c 、机体上盖在未安装前，应检查是否有杂物及工具留在机体内。

d 、检查各部螺栓、螺母紧固情况，均不应有松动现象。

1.4.3、环锤及环轴的检查与更换：a当环锤磨损过大，破碎效率变低、机体发生振动的情况下，应考虑更换环锤。

第 ６ （ 期 总第 １ ０期 ） ５
２０ ０ ８年 １ Ｏ月
山 西 电 力
ＳＨ Ａ Ｎ ＸＩ ＥＬＥＣＴ ＲＩ Ｃ Ｐ０ Ｗ ＥＲ
Ｎ Ｏ ６ （ ｒ １５ ． Ｓｅ ． Ｏ）
Ｄｅ ． ２ ｃ ００８

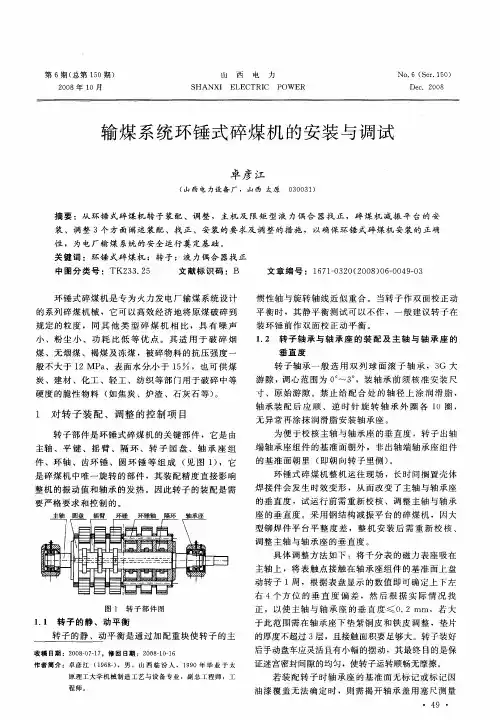

输 煤 系 统 环 锤 式 碎 煤 机 的安装 与 调 试
卓 彦 江
・
作 者 简 介 ：卓 彦 江 （ ９ ８） １６ 一 ，男 ， 山 西 临 汾 人 ， １９ ９ ０年 毕 业 于 太
原 理 工 大 学 机 械 制 造 工 艺 与 设 备 专 业 ，副 总 工 程 师 ，工
程 师。
４９ ・
山 西 电 力
２０ ０ ８年 第 ６期
迷宫 密封 的间 隙 ，而 后根 据实 际情 况确定 需调 整轴 承座 的量并 加垫 片调 整 ， 以保证 迷 宫密封 间 隙的均 匀 ，使 转 子运转 顺 畅无 摩 擦 。
环锤 式 碎煤机 是 专为火 力 发 电厂输 煤系 统设 计 的系列碎 煤机 械 ，它 可 以高效 经济地 将 原煤破 碎 到 规 定 的粒 度 ，同 其 他 类 型 碎 煤 机 相 比 ，具 有 噪声
小 、粉尘 小 、功 耗 比低 等 优 点 。其 适 用 于 破 碎 烟
惯 性轴 与旋 转轴 线 近似 重合 。 当转子 作双 面校 正动 平衡 时 ，其 静平衡 测 试可 以不作 ，一 般建议 转 子在 装 环锤 前作 双 面校正 动平 衡 。 １ ２ 转 子轴 承 与轴 承 座 的 装 配 及 主轴 与轴 承 座 的 ．
（ 西 电 力 设 备 厂 ， 山 西 太原 山 ００３ ） ３ ０ １
摘要 ：从 环锤 式碎 煤机 转子 装 配、调 整 ，主 机 及 限矩 型 液 力偶 合 器找 正 ，碎 煤 机 减 振 平 台的 安 装 、调整 ３个方 面 阐述 装 配 、找 正 、安装 的要 求及 调 整 的措 施 ，以确保 环锤 式碎 煤机 安装 的正确

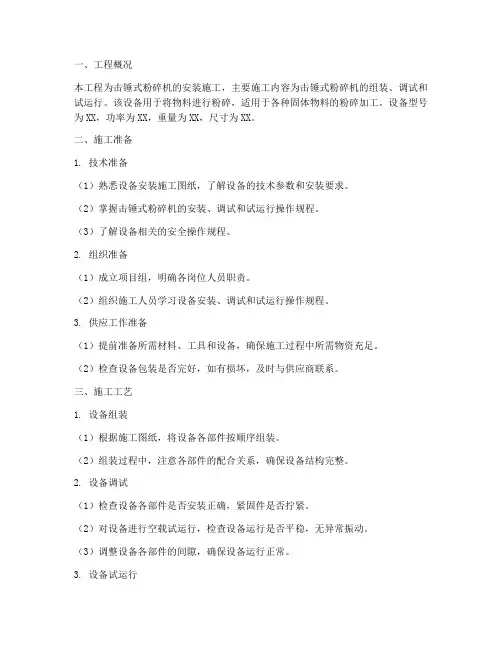

一、工程概况本工程为击锤式粉碎机的安装施工，主要施工内容为击锤式粉碎机的组装、调试和试运行。

该设备用于将物料进行粉碎，适用于各种固体物料的粉碎加工。

设备型号为XX，功率为XX，重量为XX，尺寸为XX。

二、施工准备1. 技术准备（1）熟悉设备安装施工图纸，了解设备的技术参数和安装要求。

（2）掌握击锤式粉碎机的安装、调试和试运行操作规程。

（3）了解设备相关的安全操作规程。

2. 组织准备（1）成立项目组，明确各岗位人员职责。

（2）组织施工人员学习设备安装、调试和试运行操作规程。

3. 供应工作准备（1）提前准备所需材料、工具和设备，确保施工过程中所需物资充足。

（2）检查设备包装是否完好，如有损坏，及时与供应商联系。

三、施工工艺1. 设备组装（1）根据施工图纸，将设备各部件按顺序组装。

（2）组装过程中，注意各部件的配合关系，确保设备结构完整。

2. 设备调试（1）检查设备各部件是否安装正确，紧固件是否拧紧。

（2）对设备进行空载试运行，检查设备运行是否平稳，无异常振动。

（3）调整设备各部件的间隙，确保设备运行正常。

3. 设备试运行（1）对设备进行带负荷试运行，检查设备运行是否稳定，有无异常现象。

（2）观察设备各部件的磨损情况，调整设备参数，确保设备运行效率。

四、施工要点1. 在设备组装过程中，严格按照施工图纸和操作规程进行，确保设备结构完整。

2. 在设备调试过程中，认真检查设备各部件的配合关系，确保设备运行平稳。

3. 在设备试运行过程中，观察设备运行情况，发现问题及时调整。

4. 施工过程中，严格遵守安全操作规程，确保施工人员的人身安全。

五、施工进度安排1. 施工前期准备：3天2. 设备组装：5天3. 设备调试：3天4. 设备试运行：2天5. 整理施工现场：1天总计：14天六、质量保证措施1. 严格执行国家相关标准和规范，确保施工质量。

2. 施工过程中，加强质量检查，发现问题及时整改。

3. 对施工人员进行质量意识培训，提高施工质量。

330MW机组检修文件包
JKFD-SM-T-14-001
内蒙古京科发电有限公司
二○一四年二月二十五日受控
HCSZ-500型环式碎煤机A级检修
设备编码：
设备部专业主管：
承包商专业主管：
承包商专责人：
检修承包商：
计划检修时间：年月日至年月日
检修文件包编审表
（版次：1）
检修文件包编审表
（版次：1）
设备名称HCSZ-500
◇设备基本参数
◇危险点分析
◇材料准备
检修工序步骤及内容1 拆卸前的准备工作：
检修工序步骤及内容
检修工序步骤及内容
检修工序步骤及内容
间隙，转动内套和滚子，检查四个滚子之
检修工序步骤及内容
不平衡，如不平应分析原因，同时检查转
设备名称HCSZ-500一、破碎机解体
设备名称HCSZ-500二、转子部分的检查
设备名称HCSZ-500型环锤式碎煤机
工期年月
☐本文件包修前准备修改。

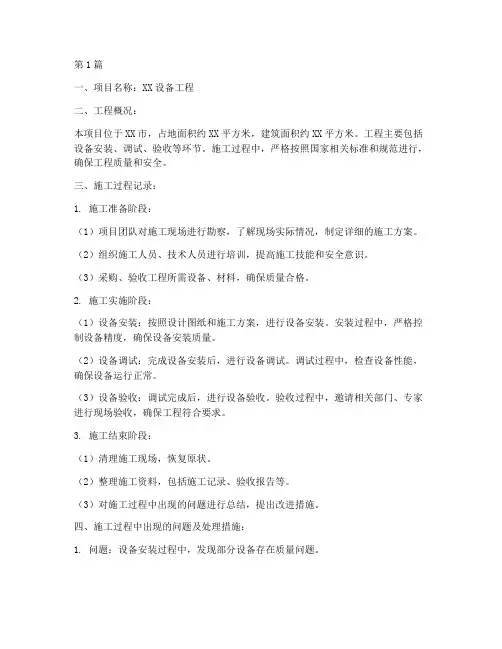

第1篇一、项目名称：XX设备工程二、工程概况：本项目位于XX市，占地面积约XX平方米，建筑面积约XX平方米。
