穿楼板处为什么要加02S404防水套管

02S404 防水套管一、概述02S404防水套管是一种用于管道穿墙和防水的建筑构造，主要分为柔性防水套管和刚性防水套管两种类型。

柔性防水套管除了外部三道翼环和压盖，内部还有档圈、密封圈，主要用于有减震需要或有严密防水要求的管路，刚性防水套管是钢管外加焊翼环，装于墙内，用于一般管道的穿墙和防水¹。

二、设计1. 02S404防水套管的选型应根据管道的材质、直径、压力、温度、介质、位移变形等因素综合考虑。

一般情况下，如果仅仅是考虑管道的穿墙，而不考虑穿墙后，墙体两面的防水性能以及管道的位移变形，可以选用刚性防水套管；如果需要考虑穿墙后，墙体两面的防水性能以及管道的位移变形，应选用柔性防水套管²。

2. 02S404防水套管的尺寸和重量应符合国家建筑标准设计参考图集02S404防水套管中规定的表格³。

柔性防水套管的尺寸和重量与其内径（D1）、外径（D2）、长度（L1）等参数有关；刚性防水套管的尺寸和重量与其内径（D3）、外径（D4）、长度（L2）等参数有关。

3. 02S404防水套管的材质应根据其使用环境和功能选择。

柔性防水套管的主体材质为不锈钢或碳钢，密封圈材质为橡胶或聚四氟乙烯；刚性防水套管的主体材质为碳钢或铸铁，翼环材质为碳钢或铸铁⁴。

穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200mm，而且必须将套管一次浇固于墙内。

穿管处混凝土墙厚应不小于300mm，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200mm。

穿墙处应设置止水带或止水胶条，并与翼环紧密贴合。

管道与套管之间应留有适当间隙，并填充弹性材料或灌浆。

管道与套管的连接方式应根据管道的材质和压力选择，一般可采用法兰连接、螺纹连接、焊接连接等。

管道与套管的连接处应设置防腐层或保温层，以防止腐蚀或热损失。

三、安装1. 02S404防水套管的安装应按照设计图纸和施工规范进行，安装前应检查套管的型号、尺寸、材质、完好程度等是否符合要求，如有损坏或变形，应及时更换。

1.1.1设置原则（建议将以下两点补充至建筑、结构施工图设计说明中）
（1）穿过地下结构外墙、消防水池管道预埋柔性防水套管，其做法
和预埋管壁厚按02S404 《防水套管》执行，其中穿地下结构外墙采用B
型，穿消防水池采用A型。

（2）穿越人防结构处设人防套管，其他穿越楼板、结构墙、结构梁
的管道预埋刚性防水套管，其做法和预埋管壁厚按02S404《防水套管》A
型执行。

（3）穿楼板立管管道预埋套管：安装在卫生间内的套管，顶部应高
出结构面150mm外，其余部位套管顶部应高出结构面120mm；以上所有
套管底部应与楼板底面相平，安装在墙壁内的套管其两端与装修面齐平。

地漏预留套管：上下均与结构面齐平。

1.1.2提防水套管和人防套管统一要求
所有套管采用外径表示，并说明套管类型：刚性防水套管、柔性防水套管、人防套管，A型或B型。

1.1.3预埋套管孔洞统一尺寸如下表所示：
（1）给排水管道穿越结构外墙或水池液面下池壁时的要求
（2）给排水管道穿越人防结构要求
（3）给排水管道（气灭管道）穿越其他楼板、结构墙、结构梁时要求
（4）卫生器具预留孔洞要求
卫生间内洁具及地漏、清扫口预留孔洞，做法如下：
1.1.4穿轨顶风道、下排热风道的套管预埋
穿轨顶风道、下排热风道的管道要通长预埋钢套管,预埋统一如下。

02s404刚性防水套管一、引言防水套管被广泛应用于建筑、工程、通信、电力等各个行业中。

其中，02s404刚性防水套管是一种具有优异防水防尘性能的产品。

本文将对02s404刚性防水套管的特点、应用领域以及安装方法进行详细介绍。

二、02s404刚性防水套管的特点1. 高强度：02s404刚性防水套管采用高强度材料制成，具有很高的抗压、抗拉能力，能够承受各种外力和重压。

2. 良好的防水性能：采用优质的防水材料制造，能够有效地防止水分渗透，确保管道内部不受潮湿和侵蚀。

3. 耐腐蚀性强：02s404刚性防水套管具有优异的耐腐蚀性能，能够在酸、碱、盐等恶劣环境中长期使用。

4. 安装便捷：套管设计合理，安装方便快捷，无需特殊工具，节省人力物力资源。

三、02s404刚性防水套管的应用领域1. 建筑工程：02s404刚性防水套管可广泛应用于地下管线、电缆穿墙等建筑工程中，有效隔离水分、电力、通讯等管道，保护管道安全运行。

2. 电力行业：电缆在输送电力过程中往往会受到外界环境的影响，02s404刚性防水套管能够保护电缆不受潮湿、腐蚀等侵蚀，确保电力传输的稳定性。

3. 通信行业：在通信设备中，经常需要穿越建筑墙壁或地面，02s404刚性防水套管能够有效隔离水分和灰尘，确保通信设备的正常运行。

4. 矿山工程：矿山工程中常常会遭受地下水的侵入，02s404刚性防水套管具有良好的防水性能，能够有效阻隔地下水的渗透，保护矿山设备的正常运行。

四、02s404刚性防水套管的安装方法1. 预备工作：在进行02s404刚性防水套管的安装前，需要对安装位置进行清理和处理。

确保安装位置干净、平整。

2. 进行套管铺设：按照设计和实际需要进行套管铺设的位置和长度确定。

将02s404刚性防水套管一段段铺设好，并进行连接固定，确保套管的稳固性。

3. 密封处理：在套管铺设好后，需要进行密封处理。

使用专用的防水胶进行套管连接处的密封，确保其具有良好的防水性能。

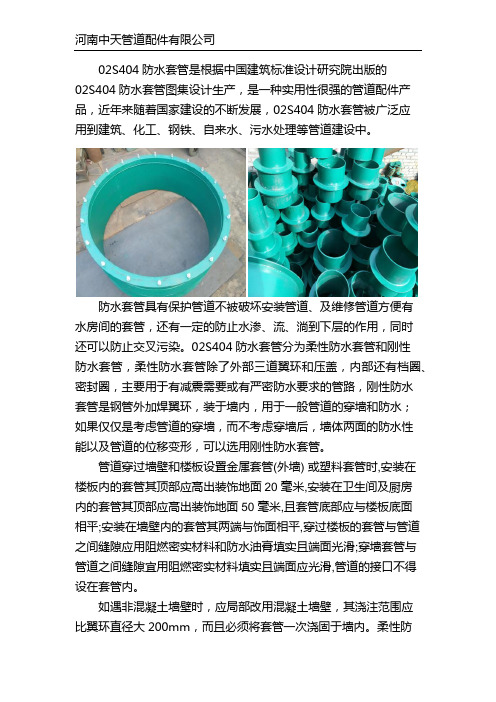

02S404防水套管是根据中国建筑标准设计研究院出版的02S404防水套管图集设计生产，是一种实用性很强的管道配件产品，近年来随着国家建设的不断发展，02S404防水套管被广泛应用到建筑、化工、钢铁、自来水、污水处理等管道建设中。

防水套管具有保护管道不被破坏安装管道、及维修管道方便有水房间的套管，还有一定的防止水渗、流、淌到下层的作用，同时还可以防止交叉污染。

02S404防水套管分为柔性防水套管和刚性防水套管，柔性防水套管除了外部三道翼环和压盖，内部还有档圈、密封圈，主要用于有减震需要或有严密防水要求的管路，刚性防水套管是钢管外加焊翼环，装于墙内，用于一般管道的穿墙和防水；如果仅仅是考虑管道的穿墙，而不考虑穿墙后，墙体两面的防水性能以及管道的位移变形，可以选用刚性防水套管。

管道穿过墙壁和楼板设置金属套管(外墙) 或塑料套管时,安装在楼板内的套管其顶部应高出装饰地面20 毫米,安装在卫生间及厨房内的套管其顶部应高出装饰地面50 毫米,且套管底部应与楼板底面相平;安装在墙壁内的套管其两端与饰面相平,穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实且端面光滑;穿墙套管与管道之间缝隙宜用阻燃密实材料填实且端面应光滑,管道的接口不得设在套管内。

如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径大200mm，而且必须将套管一次浇固于墙内。

柔性防水套管穿管处混凝土墙厚应不小于300mm，刚性防水套管穿管处混凝土墙厚应不小于200mm，否则应使墙壁一边加厚或两边加厚。

河南中天管道配件有限公司始终坚持以客户的需要为服务起点，以客户满意为服务宗旨。

全方位为用户提供售前和售后服务，让用户买的省心，用的放心，若有需要可致电详询。

河南中天管道配件有限公司是生产经营管道配件的企业。

本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。

国家建筑标准设计图集02S404中的柔性防水套管解析与应用张 莹（北京凯盛建材工程有限公司）摘　要：本文通过深度解析研究国家建筑标准设计图集02S404《防水套管》（以下简称《标准图集》），结合该标准图集自2002年12月1日执行以来的实际工作经验，特别是“一带一路”哈萨克斯坦、乌兹别克斯坦等水泥生产线建设项目中所发现的问题。

首次在工业、民用建筑领域内提出对称型、双支点、纯柔性可拆卸式穿墙柔性防水套管的新结构，纠正了现有《标准图集》中柔性防水套管结构中的不妥之处。

包括定义错误、相互矛盾以及违背设计、施工验收规范之处，同时弥补现有人民防空地下室相关标准及图集中缺失柔性防水套管的结构型式，为今后修订国家标准、设计及施工图集提供相关依据。

此项技术荣获国家4项发专利，并解决了水泥生产设备的管线埋设时合理穿越构（建）筑物结构墙体密封防水的相关技术难题。

关键词：柔性防水套管，介质管道，密封结构DOI编码：10.3969/j.issn.1674-5698.2021.03.015Study on Flexible Waterproof Casing in National BuildingDesign Standard Atlas 02S404ZHANG Ying（Beijing Triumph International Engineering Co., Ltd.）Abstract: This paper studies the national building design standard atlas 02S404. Combined with the practical work experience of the standard atlas since December 1, 2002, especially the problems found in the cement production line construction projects in Belt and Road countries including Kazakhstan and Uzbekistan. It puts forward the new structure of flexible waterproof casing with symmetrical, double-pivot, detachable and through-the-wall features applied in the field of industrial and civil construction for the first time. It corrects the deficiencies of the flexible waterproof casing in the existing standard, including wrong definition, contradictions and breach of design and acceptance specifications.It also makes up the lack of flexible waterproof casing structure in existing standards and atlas on basements for air defense, providing a reference for the revision of relevant national standards and the design and construction atlas in the future. This technology has obtained four national patents, and solved the technical problem of cement production equipment passing through the external wall of structure.Keywords: flexible waterproof casing, medium pipe, sealing structure作者简介：张莹，本科，工程师， 研究方向为水泥生产线机电设备管线。

柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312/02S404标准图集制造的。

柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

一般在做水池的时候要用到套管，它是管道通向水池的通道。

但是普通的套管很难密封，从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。

只用防水套管的话解决了套管与墙壁之间的漏水，还不能解决套管与管道之间的密封，柔性防水套管正好可以解决两种问题。

套管可分为：普通套管－比要用的管道粗2-4厘米，固定在墙或板内，管道从中通过。

柔性套管－就是在套管与管道之间用柔性材封堵起到密封效果。

钢性套管－就是套管与管道间用钢性材料封堵达到密封效果。

防水套管－就是套管所使用的环境是防止液体漏出或漏入的地方（比如水池、化粪池、地下室等），就是在套管外壁增加不少于1圈的防水翼，这样套管浇筑在墙体内时就成为一个整体，不会因胀缩因数而出现裂纹而渗漏。

产品分类：根据与标准图集可以分为：国标和非标。

国标型防水套管是指完全按照建设部相关的02S404或S312标准图集选材和生产，对法兰厚度、翼环厚度、管径与厚度都有严格的要求。

非标则是在外形和大概结构符合标准图集的情况下，选材时对法兰厚度、翼环厚度、管径与厚度认为放宽要求，严格来说，这些是不合格的产品，当然，一定程度内的放宽标准不至于影响使用，但过分的放宽标准则回影响到使用性能。

根据图集可以分为：S312型柔性防水套管和02S404型柔性防水套管。

二者在外形尺寸、结构形式上都有不同。

说明：1.柔性填料材料：沥清、麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。

2.密封膏：聚硫密封膏，聚胺脂密对膏3.套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内。

柔性防水套管可以分为国标和非标两种，国标就是按照02S404图集生产的，而非标是按照S312图集生产的，防水套管检验国标的标准最简单的方法就是称重，看是否达到了图集要求的重量，如果达不到就是S312的，当然钢管的厚度也有一定的误差，这些误差都是有限的，而S312的标准可以适当的放宽。

也可以根据用户的需要来订做。

防水套管做好之后，验收的方法如下：
1、材质检验，所验收防水套管材质应符合使用单位工况使用要求。

2、外观检查，防水套管本体无裂纹，焊缝均匀平整。

3、长度检验，根据墙体厚底要求，对柔性防水套管的长度进行测量，应符合要求。

4、防水套管厚度检测，防水套管的厚度必须达到标准要求。

5、D2/D3/D4/D5尺寸检测达到标准要求，出厂应附带合格证和厂家检测
报告。

以上就是今天我与大家分享的全部内容，感谢大家的阅读与支持。

02S404防水套管图集中柔性防水套管参数标准介绍2篇02S404防水套管是一种用于管道系统的柔性防水套管，具有很高的防水性能和耐候性。

本文将介绍02S404防水套管的参数标准。

首先，02S404防水套管的材料是由聚氯乙烯（PVC）制成的，这种材料具有良好的柔韧性和耐候性，能够在各种严酷的环境中使用。

同时，PVC材料还具有优异的防水性能，可有效防止水分渗透到管道系统中。

其次，02S404防水套管具有标准的外径和内径。

外径一般在10mm至50mm之间，内径一般在6mm至38mm之间。

这种设计可以满足不同管道系统的需求，确保套管能够牢固地固定在管道上，并且有效地防止水分渗透。

此外，02S404防水套管还具有耐高温和耐寒性能。

它可以在-20℃至90℃的范围内正常工作，不受温度变化的影响。

这使得02S404防水套管可以在各种气候条件下使用，无论是寒冷的冬季还是炎热的夏季。

除此之外，02S404防水套管还具有优异的耐腐蚀性能。

它可以抵抗酸、碱、盐等腐蚀性物质的侵蚀，保持良好的性能。

这使得02S404防水套管可以应用于各种腐蚀性介质的管道系统中，提供有效的防水保护。

最后，02S404防水套管还具有易安装和使用的特点。

它可以简单地用手握入管道上，不需要额外的工具和固定材料。

同时，由于其柔性材料的特性，可以灵活地弯曲和调整形状，以适应不同管道系统的需求。

综上所述，02S404防水套管具有良好的防水性能、耐候性、耐高温和耐寒性能、耐腐蚀性能、易安装和使用等特点。

它是一种理想的柔性防水套管，可以广泛应用于各种管道系统中，提供可靠的防水保护。

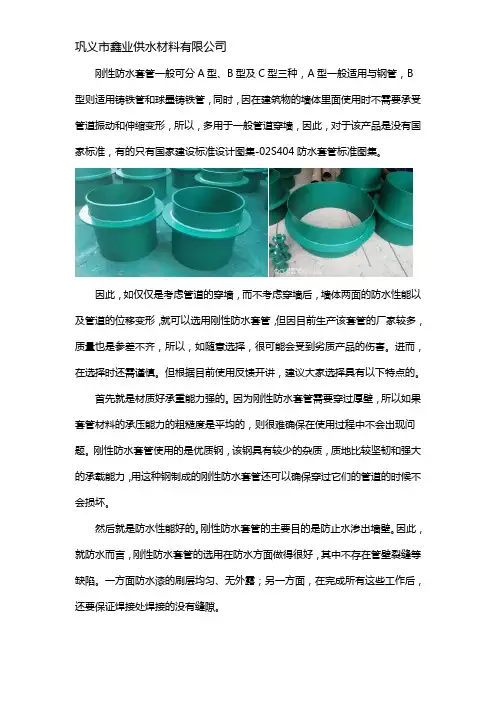

刚性防水套管一般可分A型、B型及C型三种，A型一般适用与钢管，B 型则适用铸铁管和球墨铸铁管，同时，因在建筑物的墙体里面使用时不需要承受管道振动和伸缩变形，所以，多用于一般管道穿墙，因此，对于该产品是没有国家标准，有的只有国家建设标准设计图集-02S404防水套管标准图集。

因此，如仅仅是考虑管道的穿墙，而不考虑穿墙后，墙体两面的防水性能以及管道的位移变形，就可以选用刚性防水套管，但因目前生产该套管的厂家较多，质量也是参差不齐，所以，如随意选择，很可能会受到劣质产品的伤害。

进而，在选择时还需谨慎。

但根据目前使用反馈开讲，建议大家选择具有以下特点的。

首先就是材质好承重能力强的。

因为刚性防水套管需要穿过厚壁，所以如果套管材料的承压能力的粗糙度是平均的，则很难确保在使用过程中不会出现问题。

刚性防水套管使用的是优质钢，该钢具有较少的杂质，质地比较坚韧和强大的承载能力，用这种钢制成的刚性防水套管还可以确保穿过它们的管道的时候不会损坏。

然后就是防水性能好的。

刚性防水套管的主要目的是防止水渗出墙壁。

因此，就防水而言，刚性防水套管的选用在防水方面做得很好，其中不存在管壁裂缝等缺陷。

一方面防水漆的刷层均匀、无外露；另一方面，在完成所有这些工作后，还要保证焊接处焊接的没有缝隙。

最后就是安装简单的。

由于使用了相对坚韧的钢质材料，刚性防水套管本身非常重且难以移动。

如果安装太复杂，无疑会给施工方带来很多麻烦。

此时，采购人员有必要选择安装简单的刚性防水套管；从另一个角度来看，简单的操作步骤也可以减少各种施工错误和渗漏的发生。

刚性防水套管虽在人们看不见的地方，但确起着非常重要的作用，因此，如没有刚性防水套管，许多地方将变得水迹斑斑。

所以人们在选择时，应尽量选择材质、防水性能好、安装简单的防水套管，这样才会比较耐用哦。

巩义市鑫业供水材料有限公司为一家集研制、开发、生产、销售服务为一体的现代化企业。

主要产品有各种型号的刚性防水套管、可曲饶橡胶接头、橡胶软接头、橡胶止回阀、丝扣软接头等系列产品，同时，因产品不仅质优价廉，规格齐全，且拥有完善的售后服务，因此，现深受客户的好评。

02S404 防水套管随着科技的不断进步，水和电的结合越来越频繁。

然而，在一些特殊环境下，为了保证设备的正常运行，需要使用防水套管来保护电线和电缆。

本文将介绍02S404防水套管的特点、材料以及应用场景。

一、防水套管的特点防水套管是一种专门用于保护电线和电缆的管道。

它具有以下特点：1. 高防水性能：02S404防水套管采用高品质的材料制成，具有出色的防水性能。

它能有效地抵御水分的侵入，避免电线和电缆受潮导致短路故障。

2. 耐腐蚀性能：02S404防水套管采用耐腐蚀的材料制成，能够在恶劣环境下长时间使用而不损坏。

无论是在酸性、碱性还是其他腐蚀性环境中，防水套管都能保持良好的性能。

3. 耐高温性能：02S404防水套管能够承受高温环境下的使用，不会变形或损坏。

这使得它在一些高温场合下的应用尤为广泛。

4. 易安装：防水套管采用简单的连接方式，安装方便快捷。

只需将电线或电缆引入套管中，然后将套管的两端连接起来即可。

二、防水套管的材料02S404防水套管通常采用的材料有以下几种：1. PVC材料：PVC材料是一种常见的防水套管材料，具有良好的耐腐蚀性和耐候性。

它价格低廉，广泛应用于一些一般的防水场合。

2. 尼龙材料：尼龙材料具有较好的耐磨性和耐高温性能，适用于一些对强度要求较高的场合。

3. 不锈钢材料：不锈钢材料的防水套管具有极强的耐腐蚀性和耐高温性能，适用于一些特殊的工业环境。

三、防水套管的应用场景02S404防水套管可广泛应用于以下场合：1. 室外电缆线路：室外环境中，电缆线路面临各种气候条件的侵蚀，使用防水套管可以有效地保护电缆线路的安全运行。

2. 地下电缆布线：地下环境中，湿气和水分较多，容易进入电缆，导致线路中断。

使用防水套管可以避免这种问题的发生。

3. 湿润环境：如沿海地区或水下设备，防水套管可以在潮湿环境下保护电线和电缆免受水分的侵蚀。

4. 工业领域：在一些化工厂、电厂等特殊环境下，使用防水套管可以保护电线和电缆免受腐蚀和高温的影响。

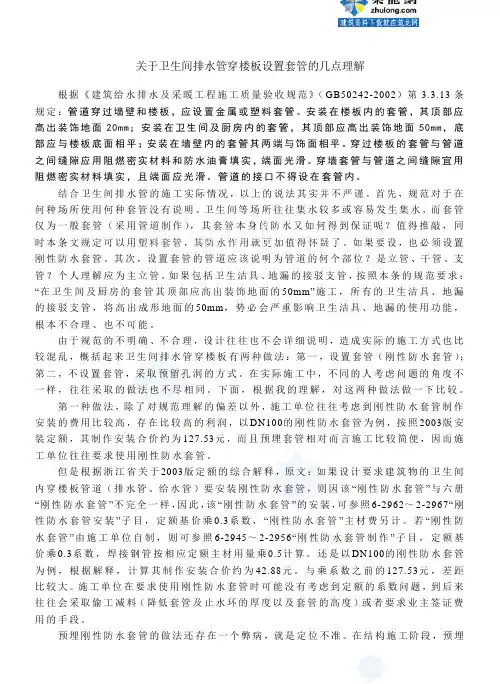

关于卫生间排水管穿楼板设置套管的几点理解根据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）第3.3.13条规定：管道穿过墙壁和楼板，应设置金属或塑料套管。

安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。

穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。

管道的接口不得设在套管内。

结合卫生间排水管的施工实际情况，以上的说法其实并不严谨。

首先，规范对于在何种场所使用何种套管没有说明。

卫生间等场所往往集水较多或容易发生集水，而套管仅为一般套管（采用管道制作），其套管本身的防水又如何得到保证呢？值得推敲，同时本条文规定可以用塑料套管，其防水作用就更加值得怀疑了。

如果要设，也必须设置刚性防水套管。

其次，设置套管的管道应该说明为管道的何个部位？是立管、干管、支管？个人理解应为主立管。

如果包括卫生洁具、地漏的接驳支管，按照本条的规范要求：“在卫生间及厨房的套管其顶部应高出装饰地面的50mm”施工，所有的卫生洁具、地漏的接驳支管，将高出成形地面的50mm，势必会严重影响卫生洁具、地漏的使用功能，根本不合理、也不可能。

由于规范的不明确、不合理，设计往往也不会详细说明，造成实际的施工方式也比较混乱，概括起来卫生间排水管穿楼板有两种做法：第一，设置套管（刚性防水套管）；第二，不设置套管，采取预留孔洞的方式。

在实际施工中，不同的人考虑问题的角度不一样，往往采取的做法也不尽相同。

下面，根据我的理解，对这两种做法做一下比较。

第一种做法，除了对规范理解的偏差以外，施工单位往往考虑到刚性防水套管制作安装的费用比较高，存在比较高的利润，以DN100的刚性防水套管为例，按照2003版安装定额，其制作安装合价约为127.53元，而且预埋套管相对而言施工比较简便，因而施工单位往往要求使用刚性防水套管。

建筑给水排水及采暖工程施工质量验收规范。

当防水套管与腐蚀性介质接触时，设计人员应根据介质性质及预防措施，在进入池壁或建筑物外墙的管道附近设置柔性连接。

A型适用于腐蚀，应单独选择耐腐蚀材料。

B型和C型钢管适用于球墨铸铁管和铸铁管。

3.4天J型防水翼环适用于管道穿墙、不承受管道振动和膨胀变形的构（建）筑物。

5涂层结构适用于管道穿墙，空间有限或管道安装在结构（建筑物）或管道5.1的金属表面之前。

手工除锈质量应达到gb8923-88标准中的ST3，喷涂除锈质量应达到sq2112。

有抗震设防要求的区域，如采用刚性防水翼环，5.2如无特殊设计要求，防水套管与介质或大气接触的表面应涂一层涂料，防止管道进入池壁或建筑物外墙。

3.5防水套管的选择或加工应符合管道设计条件和安装要求。

如有必要，应涂两层防锈底漆和面漆。

5.3与饮用水接触的金属表面应涂两层无毒环氧底漆和两层面漆。

防水套管的壁厚和轴向推力由结构工程师确认。

3.6防水套的安装位置应避开沉降缝、伸缩缝或两个闭合结构标记6。

防水箱完成后，应在其显著位置的末端涂上标记的内（楼）。

如有特殊需要，必须由结构工程师设计和选择。

3.7当墙管的材质和外径超出本目录范围时，应注意防水套管的结构性能，包括制造商或制造商的标志、产品名称或型号、公称直径、材质。

7对接缝护栏的结构、安装形式、尺寸、填料等进行调整和修正。

4材料7.1柔性防水箱4.1饮用水池用防水箱，其密封圈、密封膏、防护涂料等应无毒。

7.1.1橡胶密封圈在使用前应进行检查，不得有切割、开裂、错位、错位、飞边等缺陷。

按GB/T 17219-1998标准，与胶圈接触的胶圈表面应保持清洁，壁管上的胶圈应平直，不得经防疫机构检验。

E 4.2橡胶密封件的硬度、物理性能、质量、尺寸公差和检验应符合变形规定。

水银/D 3091:2000。

一般情况下，在安装7.3刚性防水翼环前，应在结构（建筑物）墙附近安装必要的管道支架或支架，以确保穿墙管道与翼环外围完全焊接。

建筑给水，排水和供热工程施工质量验收规范规范。

当防水套管与腐蚀性介质接触时，设计人员应根据介质的性质和预防措施，在进入泳池壁或建筑物外壁的管道附近设置挠性连接。

A型适用于腐蚀，耐腐蚀材料应单独选择。

B型和C型钢管适用于球墨铸铁管和铸铁管。

3.4天的J型防水翼环适用于管道穿过墙壁且不承受管道振动和膨胀变形的结构（建筑物）。

5.涂层结构适用于穿过墙壁的管道，并且空间有限或管道安装在结构（建筑物）或管道5.1的金属表面之前。

手动除锈的质量应达到gb8923-88标准中的ST3，喷雾除锈的质量应达到sq2112。

对于有抗震设防要求的区域，如果使用刚性防水翼环，则5.2如果没有特殊设计要求，则应在防水套筒与介质或大气接触的表面涂上涂层，以防止管道进入水池壁或建筑物外壁。

3.5防水套管的选择或加工应符合管道设计条件和安装要求。

如有必要，应涂两层防锈底漆和面漆。

5.3与饮用水接触的金属表面应涂两层无毒环氧底漆和两层面漆。

防水套管的壁厚和轴向推力应由结构工程师确认。

3.6防水套的安装位置应避开沉降缝，伸缩缝或两个特写结构标记6。

如果防水套完成，应在显眼位置的末尾涂上标记的内部（建筑物）。

如果有特殊需要，必须由结构工程师设计和选择。

3.7当穿墙管的材料和外径超出本图册的范围时，应注意防水套管的结构能力，包括制造商或制造商的徽标，产品名称或型号，公称直径，材料，7.应当调整和纠正接缝屏障中使用的结构和安装形式，尺寸和填料。

4.材料7.1柔性防水套4.1用于饮用水池的防水套，其密封圈，密封膏，保护涂层等应无毒。

7.1.1橡胶密封圈在使用前应进行检查，不得有切割，开裂，错位，错配和飞边等缺陷。

根据GB / T 17219-1998标准的规定，与橡胶圈接触的橡胶圈表面应保持清洁，壁管上的橡胶圈应笔直，且不受防疫机构的检查。

E 4.2橡胶密封圈的硬度，物理性能，质量，尺寸和公差以及检查应符合变形规定。

汞/ D 3091：2000。

防水套管图集中柔性防水套管参数标准介绍02S404防水套管图集是制防水套管的标准依据，该图集经中华人民共和国建设部批准，由北京市市政工程设计研究总院主编，由中国建筑标准设计研究院出版，从2002年12月1日开始实行。

在此仅对该图集第7页的柔性防水套管尺寸、重量表做一简单介绍，方便用户选择合适的防水套管。

该图表中的DN是防水套管的通径，D1是设计通过的排水管外径，比如外径为108mm的排水管，应该使用的防水套管型号就是DN100。

D2是该型号防水套管的管子外径。

D3是该型号防水套管法兰压盖的内径，也等于第10页表中的d1挡圈内径，这个数值也就是该防水套管可以通过的最大排水管外径，排水管外径不能大于这个数，一般也不会等于这个数，如果排水管外径等于法兰压盖内径的话，那排水管很难插进去，排水管稍有变形就肯定通不过。

D4是法兰压盖上面螺栓孔中心距。

D5是法兰外径，也就是这个防水套管的最大外径。

l是法兰压盖上面短管的长度。

l0是密封圈的厚度，l1、l2、δ1可以不去考虑。

δ2是该防水套管的管子厚度，是衡量防水套管质量有略、有无偷工减料的重点。

n-m 是螺栓的数量和型号。

后面是防水套管的重量。

开发、生产给排水管道配件的专业公司，主要产品有：防水套管系列、伸缩接头系列、可曲挠橡胶接头系列、传力接头系列、伸缩器系列、补偿器系列、鸭嘴阀系列等，还可来样品、图纸订做各种产品。

我公司产品严格按照国家标准规范设计生产，所有产品均由持证焊工焊接，所有产品均做到焊缝均匀，饱满、不漏水。

我公司产品具有安装方便、性能优越、使用寿命长等性能。

给工程施工、维修带来了极大的方便和效益。

公司产品被广泛用于自来水供水、排水、污水处理、火电、核电、冶金、石油化工、城建、环保各大中型企业等领域的基础工程建设中。

102S404国标柔性防水套管
产品简介：
02S404柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。

柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

A型用于钢管，B型适用于球墨铸铁管。

其中I型密封圈适用于一般防水套管，II型密封圈适用于比较严格的防水要求，适用温度：-20--250℃，如有特殊要求订货的时候请说明。

购买02S404柔性防水套管请到巩义市健坤供水设备厂！
产品示意图：。

02S404《防水套管》总说明3.分类及应用3.1防水套管按结构形式分为柔性防水套管（A、B型）、刚性防水套管（A、B、C型）及刚性翼环三种类型。

3.2柔性防水套管适用于有地震设防要求的地区，管道穿墙处承受振动和管道伸缩变形、或有严密防水要求的构（建）筑物。

A型一般用于水池或穿内墙，B型用于穿构（建）筑物外墙。

Ⅰ型密封圈适用于一般防水要求，Ⅱ型适用于较严密的防水要求。

适用温度范围：-20℃～+80℃。

当穿墙管与泵或增压设备的进出管道连接时，宜在连接处设置柔性连接。

3.3刚性防水套管适用于管道穿墙处不受管道振动和伸缩的构（建）筑物。

对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。

A型适用于钢管，B、C型适用于球墨铸铁管及铸管。

3.4刚性方水翼环适用于管道穿墙处不受管道振动和伸缩的构（建）筑物，适用于管道穿墙处空间有限或管道安装先于构（建）筑物或管道的更新改造。

对于有地震设防要求的地区，如采用刚性防水翼环，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。

3.5防水套管选型或加工时，应满足管路设计工况及安装的要求，必要时，防水套管的穿墙壁厚、轴向推力等应经结构工程师确认。

3.6防水套管的安装位置应尽量避开沉降缝、伸缩缝或二个较近距离的构（建）筑物。

特殊需要时，必须经由结构工程师选用。

3.7当穿墙管的材质和外径等超出本图集范围，应注意对防水套管的结构形式、尺寸及缝隙内采用的填料等进行必要的调整和修正。

1、室内热水管道穿过楼板、梁、墙体、基础等处必须设置套管，套管应采用钢套管。

2、穿过地下室或地下建筑物外墙处应采用刚性放水套管。

3、凡受震动或有沉降伸缩缝的进出水管的过墙套管应选用柔性放水套管。

2、管道穿基础、楼板需要加设套管，但不必要是刚性或柔性套管。

有特殊要求的部位加设刚性或柔性防水套管。

一般的套管是什么样的呢。

没有任何的图籍来说明啊。

如果套用刚性的，费用太高了。

02s404防水套管标准图集防水套管是一种用于保护电缆、线路等设备的重要材料，其标准图集对于设计和制造具有重要的指导意义。

02s404防水套管标准图集是针对特定规格和要求而制定的，下面将对该标准图集进行详细的介绍和解读。

首先，02s404防水套管标准图集包括了套管的结构设计图、材料规格表、安装要求等内容。

其中，结构设计图对套管的形状、尺寸、连接方式等进行了详细的描述，为制造提供了重要的参考依据。

材料规格表则规定了套管所采用的材料的种类、性能要求、加工工艺等，保证了套管的质量和可靠性。

而安装要求则指导了套管在实际使用中的安装方式、注意事项等，确保了套管的有效性和安全性。

其次，02s404防水套管标准图集对套管的性能指标进行了详细的规定。

比如，对于耐压性能、耐磨性能、耐腐蚀性能等方面都有具体的要求，这些指标的设定既考虑了套管在使用过程中的实际工作环境，又兼顾了套管的制造成本和加工难度，是一份既科学又实用的标准。

此外，02s404防水套管标准图集还对套管的检测和验收标准进行了明确的规定。

通过对套管的外观质量、尺寸偏差、性能指标等进行严格的检测和评定，保证了套管的质量稳定性和可靠性。

同时，对于套管的验收标准也明确规定了验收的程序和标准，确保了套管在生产制造完成后能够得到有效的检验和验收。

综上所述，02s404防水套管标准图集是一份对于防水套管设计、制造、使用具有重要指导意义的标准文件，其内容丰富、规定明确，为相关行业的生产制造和工程设计提供了重要的参考依据。

同时，该标准图集的制定和实施也将有力地促进了防水套管产品的质量提升和技术进步，为相关行业的发展和进步做出了重要贡献。

希望相关行业的生产制造和设计单位能够充分认识到该标准的重要性，严格按照标准要求进行生产制造和工程设计，确保产品质量和工程安全，为行业的可持续发展做出积极贡献。
