九年级数学圆柱、圆锥、球的三种视图

北师大版九年级上册第五章投影与视图知识点归纳及例题【学习目标】1.在观察、操作、想象等活动中增强对空间物体的把握和理解能力；2.通过实例了解中心投影与平行投影；3.会画直棱柱、圆柱、圆锥和球的三种视图；4.能根据三种视图描述简单的几何体.【知识点梳理】知识点一、投影1.投影现象物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象.影子所在的平面称为投影面.2. 中心投影手电筒、路灯和台灯的光线可以看成是从一点发出的，这样的光线照射在物体上所形成的投影，称为中心投影.相应地，我们会得到两个结论：(1)等高的物体垂直地面放置时，如图1所示，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长.(2)等长的物体平行于地面放置时，如图2所示.一般情况下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短.在中心投影的情况下，还有这样一个重要结论：点光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，根据其中两个点，就可以求出第三个点的位置.知识点诠释：光源和物体所处的位置及方向影响物体的中心投影，光源或物体的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终分离在物体的两侧.3.平行投影1.平行投影的定义太阳光线可看成平行光线，平行光线所形成的投影称为平行投影.相应地，我们会得到两个结论：①等高的物体垂直地面放置时，如图1所示，在太阳光下，它们的影子一样长.②等长的物体平行于地面放置时，如图2所示，它们在太阳光下的影子一样长，且影长等于物体本身的长度.2. 物高与影长的关系①在不同时刻，同一物体的影子的方向和大小可能不同.不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚，物体影子的指向是：西→西北→北→东北→东，影长也是由长变短再变长.②在同一时刻，不同物体的物高与影长成正比例.即：.利用上面的关系式可以计算高大物体的高度，比如旗杆的高度等.注意：利用影长计算物高时，要注意的是测量两物体在同一时刻的影长.知识点诠释：1．平行投影是物体投影的一种，是在平行光线的照射下产生的.利用平行投影知识解题要分清不同时刻和同一时刻.2．物体与影子上的对应点的连线是平行的就说明是平行光线.4、正投影如图所示，图(1)中的投影线集中于一点，形成中心投影；图(2)(3)中，投影线互相平行，形成平行投影；图(2)中，投影线斜着照射投影面；图(3)中投影线垂直照射投影面(即投影线正对着投影面)，我们也称这种情形为投影线垂直于投影面.像图(3)这样，当平行光线与投影面垂直时，这种投影称为正投影.知识点诠释：正投影是特殊的平行投影，它不可能是中心投影.知识点二、中心投影与平行投影的区别与联系1.区别：（1）太阳光线是平行的，故太阳光下的影子长度都与物体高度成比例；灯光是发散的，灯光下的影子与物体高度不一定成比例.（2）同一时刻，太阳光下影子的方向总是在同一方向，而灯光下的影子可能在同一方向，也可能在不同方向.2.联系：（1）中心投影、平行投影都是研究物体投影的一种，只不过平行投影是在平行光线下所形成的投影，通常的平行光线有太阳光线、月光等，而中心投影是从一点发出的光线所形成的投影，通常状况下，灯泡的光线、手电筒的光线等都可看成是从某一点发射出来的光线.（2）在平行投影中，同一时刻改变物体的方向和位置，其投影也跟着发生变化；在中心投影中，同一灯光下，改变物体的位置和方向，其投影也跟着发生变化.在中心投影中，固定物体的位置和方向，改变灯光的位置，物体投影的方向和位置也要发生变化.知识点诠释：在解决有关投影的问题时必须先判断准确是平行投影还是中心投影，然后再根据它们的具体特点进一步解决问题.知识点三、视图1.三视图（1）视图用正投影的方法绘制的物体在投影面上的图形，称为物体的视图.（2）三视图在实际生活和工程中，人们常常从正面、左面和上面三个不同方向观察一个物体，分别得到这个物体的三个视图.通常我们把从正面得到的视图叫做主视图，从左面得到的视图叫做左视图，从上面得到的视图叫做俯视图.主视图、左视图、俯视图叫做物体的三视图.2.三视图之间的关系（1）位置关系一般地，把俯视图画在主视图下面，把左视图画在主视图右面，如图(1)所示.（2）大小关系三视图之间的大小是相互联系的，遵循主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等的原则.如图(2)所示.知识点诠释：三视图把物体的长、宽、高三个方面反映到各个视图上，具体地说，主视图反映物体的长和高；俯视图反映物体的长和宽，左视图反映物体的高和宽，抓住这些特征能为画物体的三视图打下坚实的基础.3.画几何体的三视图画一个几何体的三视图时，要从三个方面观察几何体，具体画法如下：(1)确定主视图的位置，画出主视图；(2)在主视图的正下方画出俯视图，注意与主视图“长对正”；(3)在主视图的正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”.几何体上被其他部分遮挡而看不见的部分的轮廓线要画成虚线.知识点诠释：画一个几何体的三视图，关键是把从正面、上方、左边三个方向观察时所得的视图画出来，所以，首先要注意观察时视线与观察面垂直，即观察到的平面图是该图的正投影；其二，要注意正确地用虚线表示看不到的轮廓线；其三，要充分发挥想象，多实践，多与同学交流探讨，多总结；最后，按三视图的位置和大小要求从整体上画出几何体的三视图.4.由三视图想象几何体的形状由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象主体图的前面、上面和左侧面，然后综合起来考虑整体图形.知识点诠释：由物体的三视图想象几何体的形状有一定的难度，可以从如下途径进行分析：(1)根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状以及几何体的长、宽、高；(2)根据实线和虚线想象几何体看得见和看不见的轮廓线；(3)熟记一些简单的几何体的三视图会对复杂几何体的想象有帮助；(4)利用由三视图画几何体与由几何体画三视图为互逆过程，反复练习，不断总结方法.【典型例题】类型一、投影的作图与计算1．如何才能使如图所示的两棵树在同一时刻的影长分别与它们的原长相等，试画图说明．【答案与解析】(1)如图所示．可在同一方向上画出与原长相等的影长，此时为平行投影．(2)如图所示，可在两树外侧不同方向上画出与原长相等的影子，连结影子的顶点与树的顶点．相交于点P．此时为中心投影，P点即为光源位置．【总结升华】连结物体顶点与其影长的顶点，如果得到的是平行线，即为平行投影；如果得到相交直线，则为中心投影，这是判断平行投影与中心投影的方法，也是确定中心投影光源位置的基本做法．但若中心投影光源在两树同侧时，图中的两棵树的影长不可能同时与原长相等，所以点光源可以选在两树之间．特别提醒：易错认为只有平行投影才能使两棵树在同一时刻的影长分别与它们的原长相等，从而漏掉上图这一情形．举一反三：【变式】与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花CD和一棵树AB．晚上，幕墙反射路灯，灯光形成那盆花的影子DF，树影BE是路灯灯光直接形成的，如图所示，你能确定此时路灯光源的位置吗?【答案】作法如下：①连结FC并延长交玻璃幕墙于O点；②过点O作直线OG垂直于玻璃幕墙面；③在OC另一侧作∠POG＝∠FOG且交EA延长线于点P．P点即此时路灯光源位置，如图所示．2.（2015·盐城校级模拟）如图，小明与同学合作利用太阳光线测量旗杆的高度，身高1.6m的小明落在地面上的影长为BC=2.4m．（1）请你在图中画出旗杆在同一时刻阳光照射下落在地面上的影子EG；（2）若小明测得此刻旗杆落在地面的影长EG=16m，请求出旗杆DE的高度．【思路点拨】（1）连结AC，过D点作DG∥AC交BC于G点，则GE为所求；（2）先证明Rt∥ABC∥∥RtDGE，然后利用相似比计算DE的长．【答案与解析】解：（1）影子EG如图所示；（2）∥DG∥AC，∥∥G=∥C，∥Rt∥ABC∥∥RtDGE，∥=，即=，解得DE=，∥旗杆的高度为m．【总结升华】本题考查了平行投影，也考查了相似三角形的判定与性质．举一反三：【变式】如图，小亮利用所学的数学知识测量某旗杆AB的高度．（1）请你根据小亮在阳光下的投影，画出旗杆AB在阳光下的投影．（2）已知小亮的身高为1.72m，在同一时刻测得小亮和旗杆AB的投影长分别为0.86m和6m，求旗杆AB 的高．【答案】解：（1）如图所示：（2）如图，因为DE，AB都垂直于地面，且光线DF∥AC，所以Rt△DEF∽Rt△ABC，所以DE EF AB BC=，即1.720.866AB=，所以AB=12（m）．答：旗杆AB的高为12m．类型二、三视图3．如图，分别从正面、左面、上面观察该立体图形，能得到什么平面图形．【答案与解析】从正面看该几何体是三角形，从左面看该几何体是长方形，从上面看该几何体是一长方形中带一条竖线．如图：【总结升华】本题考查了几何体的三视图的判断．举一反三：【变式】如图，画出这些立体图形的三视图．【答案】（1）如图：（2）如图：（3）如图：（4）如图：4．（2015·惠州校级月考）如图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，请画出这个几何体的主视图和左视图．【思路点拨】由已知条件可知，主视图有3列，每列小正方数形数目分别为2，2，3，左视图有3列，每列小正方形数目分别为1，3，2．据此可画出图形．【答案与解析】解：如图所示：【总结升华】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视图的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．类型三、三视图的有关计算5．某工厂要对一机器零件表面进行喷漆，设计者给出了该零件的三视图(如图所示)，请你根据三视图确定其喷漆的面积．【思路点拨】首先要根据立体图形的三视图，想象出物体的实际形状，然后再计算表面积.【答案与解析】解：长方体的表面积为(30×40+40×25+25×30)×2＝5900(cm2)，圆柱体的侧面积为3.14×20×32＝2010(cm2)，其喷漆的面积为5900+2010＝7910(cm2)．【总结升华】由该机械零件的三视图，可想象它是一个组合体，是由一个长方体和一个圆柱体组成．其表面积是一个长方体的六个面与圆柱体的侧面构成．(圆柱体的上表面补在长方体的上表面被圆柱体遮挡的部分).该组合体是由一长方体与一圆柱体组合而成，但不能认为组合体的表面积就是两几何体的表面积之和．举一反三：【变式】某物体的三视图如图：（1）此物体是什么体；（2）求此物体的全面积．【答案】解：（1）根据三视图的知识，主视图以及左视图都为矩形，俯视图是一个圆，故可判断出该几何体为圆柱．（2）根据圆柱的全面积公式可得，20π×40+2×π×102=1000π．。

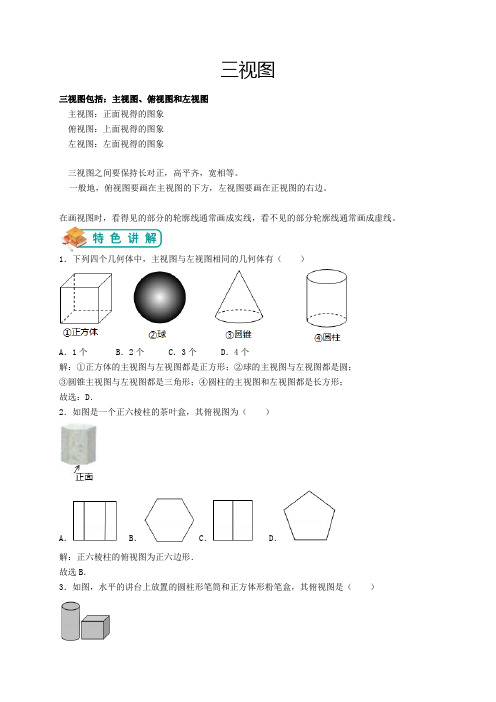

三视图三视图包括：主视图、俯视图和左视图主视图：正面视得的图象俯视图：上面视得的图象左视图：左面视得的图象三视图之间要保持长对正，高平齐，宽相等。

一般地，俯视图要画在主视图的下方，左视图要画在正视图的右边。

在画视图时，看得见的部分的轮廓线通常画成实线，看不见的部分轮廓线通常画成虚线。

1．下列四个几何体中，主视图与左视图相同的几何体有（）A．1个 B．2个 C．3个 D．4个解：①正方体的主视图与左视图都是正方形；②球的主视图与左视图都是圆；③圆锥主视图与左视图都是三角形；④圆柱的主视图和左视图都是长方形；故选：D．2．如图是一个正六棱柱的茶叶盒，其俯视图为（）A．B． C．D．解：正六棱柱的俯视图为正六边形．故选B．3．如图，水平的讲台上放置的圆柱形笔筒和正方体形粉笔盒，其俯视图是（）A．B．C．D．解：水平的讲台上放置的圆柱形笔筒和正方体形粉笔盒，其俯视图左边是一个圆、右边是一个矩形，故选：D．4．如图是由6个相同的小正方体搭成的几何体，那么这个几何体的俯视图是（）A．B．C．D．解：从上面可看到第一横行左下角有一个正方形，第二横行有3个正方形，第三横行中间有一个正方形．故选C．5．如图，是由若干个相同的小立方体搭成的几何体的俯视图和左视图．则小立方体的个数可能是（）A．5或6 B．5或7 C．4或5或6 D．5或6或7解：由俯视图易得最底层有4个小立方体，由左视图易得第二层最多有3个小立方体和最少有1个小立方体，那么小立方体的个数可能是5个或6个或7个．故选D．6．如图是某个几何体的主视图、左视图、俯视图，该几何体是（）A．圆柱 B．球C．圆锥 D．棱锥解：由于主视图与左视图是三角形，俯视图是圆，故该几何体是圆锥，故选C7．如图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数，则该几何体的主视图为（）A．B．C．D．解：根据俯视图中的每个数字是该位置小立方块的个数，得出主视图有3列，从左到右的列数分别是4，3，2．故选C．8．如图是某几何体的三视图及相关数据，则判断正确的是（）A．a2+b2=c2 B．a2+b2=4c2 C．a2+c2=b2 D．a2+4c2=b2解：∵该几何体的正视图和左视图都是等腰三角形，俯视图是圆，∴该几何体为圆锥，∴圆锥的底面半径为c，高为a，母线长为b，∵圆锥的底面半径、母线及圆锥的高构成直角三角形，∴a2+c2=b2．故选C．9．如图所示的几何体，其俯视图是（）A．B．C．D．解：从上边看是一个同心圆，內圆是虚线，故选：D．10．如图所示的圆锥的主视图是（）A．B．C．D．解：圆锥的主视图是等腰三角形，如图所示：故选：A．11．如图所示的几何体是由5个大小相同的小立方块搭成，它的俯视图是（）A．B．C．D．解：从上面看易得横着的“”字，故选C．12．如图所示的几何体的主视图是（）A． B．C．D．解：从正面看第一层是三个小正方形，第二层左边一个小正方形，故选：D．13．如图是由三个相同小正方体组成的几何体的主视图，那么这个几何体可以是（）A．B．C．D．解：∵几何体的主视图由3个小正方形组成，下面两个，上面一个靠左，∴这个几何体可以是．故选：A．14．由一些大小相同的小正方体搭成的几何体的俯视图如图所示，其中正方形中的数字表示该位置上的小正方体的个数，那么该几何体的主视图是（）A．B．C．D．解：如图所示：故选A．15．如图，是一个几何体的三视图，根据图中所示数据计算这个几何体的侧面积是（）A．π B．2π C．4π D．5π解：由三视图可知，原几何体为圆锥，∵l==2，∴S侧=•2πr•l=×2π××2=2π．故选B．16．某同学画出了如图所示的几何体的三种视图，其中正确的是（）A．①② B．①③ C．②③D．②解：根据几何体的摆放位置，主视图和俯视图正确．左视图中间有一条横线，故左视图不正确．故选：B．17．由4个正方体搭成的几何体按如图放置，若要求画出它的三视图，则在所画的俯视图中正方形共有（）A．1个B．2个 C．3个 D．4个解：如图所示：则在所画的俯视图中正方形共有3个．故选：C．18．如图，A，B，C，D是四位同学画出的一个空心圆柱的主视图和俯视图，正确的一组是（）A．A B．B C．C D．D解：主视图是矩形且中间有两道竖杠，俯视图是两个同心圆，故选：D．19．画出几何体的俯视图、左视图．解：如图所示：．20．如图，是由几个小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，请画出其主视图：．解：从正面看易得第一列有3个正方形，第二列有4个正方形，第三列有2个正方形．基础演练1．下列几何体中，同一个几何体的三视图完全相同的是（）A．球 B．圆锥C．圆柱 D．三棱柱解：A、球体的主视图、左视图、俯视图都是圆形；故本选项正确B、圆锥的主视图、左视图都是三角形，俯视图是圆形；故本选项错误；C、圆柱的主视图、左视图是矩形、俯视图是圆，故本选项错误；D、三棱柱的主视图、左视图是三角形、俯视图三角形，但大小不一定相同，故本选项正确．故选：A．2．如图所示的几何体的主视图是（）A．B．C． D．解：根据圆锥的摆放位置，可知从正面看圆锥所得的图形是三角形，故该圆锥的主视图是三角形，故选：A．3．如图是由5个大小相同的正方体摆成的立方体图形，它的左视图是（）A．B．C．D．解：从左往右看，得到从左往右2列正方形的个数依次为2，1，故选C．4．如图，由5个完全相同的小正方体组合成一个立体图形，它的左视图是（）A．B．C．D．解：从左面看易得第一层有2个正方形，第二层最左边有一个正方形．故选B．5．如图是某几何题的三视图，下列判断正确的是（）A．几何体是圆柱体，高为2 B．几何体是圆锥体，高为2C．几何体是圆柱体，半径为2 D．几何体是圆锥体，半径为2解：观察该几何体知道，该几何体的主视图与左视图均为边长为2的正方形，俯视图为圆，从而确定该几何体是高为2的圆柱体，故选A．6．由一个圆柱体与一个长方体组成的几何体如图，这个几何体的左视图是（）A．B．C．D．解：从左面可看到一个长方形和上面的中间有一个小长方形．故选：D．7．如图，一个几何体的主视图和左视图都是底边长为6，高为4的等腰三角形，俯视图是一个圆，那么这个几何体的侧面积是（）A．12π B．24π C．πD．15π解：这个几何是圆锥，高为4，底面直径为6，则底面半径=3，底面周长=6π，由勾股定理得，母线长=5，侧面面积=×6π×5=15π．故选D．8．桌面上放置的几何体中，主视图与左视图可能不同的是（）A．圆柱 B．正方体 C．球 D．直立圆锥解：A、当圆柱侧面与桌面接触时，主视图和左视图有一个可能是长方形，另一个是圆，故选项符合题意；B、正方体的主视图和作左视图都是正方形，一定相同，故选项不符合题意；C、球的主视图和作左视图都是圆，一定相同，故选项不符合题意；D、直立圆锥的主视图和作左视图都是等腰三角形，一定相同，故选项不符合题意；故选A．9．如图是底面为正方形的长方体，下面有关它的三个视图的说法正确的是（）A．俯视图与主视图相同 B．左视图与主视图相同C．左视图与俯视图相同 D．三个视图都相同解：A、俯视图是一个正方形，主视图是一个长方形，故A错误；B、左视图是一个长方形，主视图是个长方形，且两个长方形的长和宽分别相等，所以B正确；C、左视图是一个长方形，俯视图是一个正方形，故C错误；D、俯视图是一个正方形，主视图是一个长方形，左视图是一个长方形，故D错误；故选：B．10．如图的几何体，其左视图是（）A．B．C．D．解：从左边看第一层是两个小正方形，第二层左边一个小正方形，故选：B．巩固提高11．某种零件模型可以看成如图所示的几何体（空心圆柱），该几何体的俯视图是（）A． B． C． D．解：空心圆柱由上向下看，看到的是一个圆环，并且大小圆都是实心的．故选D．12．某几何体的三视图如图所示，则该几何体是（）A．球B．圆柱 C．三棱锥D．圆锥解：根据主视图是三角形，圆柱和球不符合要求，A、B错误；根据俯视图是圆，三棱锥不符合要求，C错误；根据几何体的三视图，圆锥符合要求．故选：D．13．如图所示，所给的三视图表示的几何体是（）A．圆锥 B．正三棱锥 C．正四棱锥 D．正三棱柱解：∵左视图和俯视图都是长方形，∴此几何体为柱体，∵主视图是一个三角形，∴此几何体为正三棱柱．故选：D．14．某几何体的三视图如图所示，则这个几何体是（）A．圆柱 B．长方体C．三棱锥D．三棱柱解：由三视图可知该几何体为三棱柱，故选：D．15．图中是由几个小立方块搭成的几何体的俯视图，小正方形中的数字表示在该位置的小立方块的个数，请画出这个几何体的主视图和左视图．解：如图所示：．16．画出下列几何体的主视图、左视图与俯视图．解：如图所示：．17．如图，是用过正方体上底面的对角线和下底面一顶点的平面将正方体截去一个三棱锥后得到的几何体，请在图中补全它的三视图．解：如图所示：18．由一些相同的小正方体搭成的几何体的左视图和俯视图如图所示，请在网格中涂出一种该几何体的主视图，且使该主视图是轴对称图形．解：如图所示，注：答案不唯一．19．如图是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方形的个数，请你画出它的主视图和左视图．解：如图所示：20．如图，是一个由小立方体搭成的几何体的俯视图（从上面看），小正方形中的数字表示在该位置的小立方体的个数，请画出它的主视图（从正面看）和左视图（从左面看）．解：如图，主视图及左视图如下：1．如图，在下列四个几何体中，它的三视图（主视图、左视图、俯视图）不完全相同的是（）A．①② B．②③ C．①④ D．②④解：正方体的三视图都是正方形；圆柱的左视图和主视图是矩形，俯视图是圆；圆锥左视图和主视图是矩形，俯视图是带圆心的圆；球的三视图都是圆形，故选：B．2．下列几何体中，有一个几何体的主视图与俯视图的形状不一样，这个几何体是（）A．B．C．D．正方体圆柱圆椎球解：A、主视图、俯视图都是正方形，故A不符合题意；B、主视图、俯视图都是矩形，故B不符合题意；C、主视图是三角形、俯视图是圆形，故C符合题意；D、主视图、俯视图都是圆，故D不符合题意；故选：C．3．如图，由几个小正方体组成的立体图形的俯视图是（）A．B．C．D．解：从上面看易得：有两列小正方形第一列有3个正方形，第二层最右边有一个正方形．故选D．4．下列四个几何体中，主视图与其它三个不同的是（）A．B．C．D．解：A、的主视图是第一层两个小正方形，第二层左边一个小正方形，B、的主视图是第一层两个小正方形，第二层左边一个小正方形，C、的主视图是第一层两个小正方形，第二层左边一个小正方形，D、的主视图是第一层两个小正方形，第二层左两个小正方形，故选：D．5．如图是一个几何体的三视图，则这个几何体的表面积是（）A．（6+π）cm2 B．（12+4π）cm2 C．3πcm2 D．4πcm2解：根据该几何体的三视图可知，该几何体是圆锥，圆锥的底面半径为1cm，母线为3cm，故其表面积为：π×12+π×1×3=4π（cm2），故选：D．6．如图是由大小相同的小正方体搭成的几何体的主视图和左视图，搭成这样的几何体最多需要a个这样的小正方体，则a=（）A．16 B．12 C．9 D．8解：根据主视图和左视图可得：这个几何体有2层，4列，最底层最多有2×4=8个正方体，第二层有1个正方体，则搭成这个几何体的小正方体的个数最多是8+1=9个．故选：C．7．一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的体积为（）A．66 B．36 C．48 D．48+36解：∵俯视图为正方形，根据主视图可得：正方形的边长为3，长方体的高为4，∴长方体的体积V=3×3×4=36．故选：B．8．如图，一个由若干个正方形搭建而成的几何体的主视图与左视图，请在右边的虚线方框内画出该几何体的一种俯视图．解：．9．如图所示，是由若干个小立方块搭成的几何体，分别画出从正面，上面，左面看到它的形状图，并在小正方形内填上表示小立方块的个数．解：如图所示：10．如图，是由几个相同的小正方体搭成的几何体，请你在图的右侧画出该几何体的俯视图．解：从上面看，上面是3个正方形，右下角是1个正方形，进而得出答案：．1．下列几何体中，其主视图为三角形的是（）A．B．C．D．解：A、圆柱的主视图为矩形，∴A不符合题意；B、正方体的主视图为正方形，∴B不符合题意；C、球体的主视图为圆形，∴C不符合题意；D、圆锥的主视图为三角形，∴D符合题意．故选D．2．如图，下列选项中不是正六棱柱三视图的是（）A．B．C．D．解：正六棱柱三视图分别为：三个左右相邻的矩形，两个左右相邻的矩形，正六边形．故选A．3．从正面观察如图的两个物体，看到的是（）A．B．C． D．解：从正面看第一个图为矩形，第二个图形为正方形．故选A．4．如图是由八个相同小正方体组合而成的几何体，则其俯视图是（）A．B．C．D．解：俯视图有3列，从左往右分别有2，1，2个小正方形，其俯视图是．故选：A．5．如果如图是某几何体的三视图，那么这个几何体是（）A．圆柱 B．正方体 C．球 D．圆锥解：根据主视图和左视图为矩形是柱体，根据俯视图是圆可判断出这个几何体应该是圆柱．故选A．6．三棱柱的三视图如图，△EFG中，EF=8cm，EG=12cm，∠EGF=30°，则AB的长为（）A．6cm B．6cm C．3cm D．4cm解：过点E作EQ⊥FG于点Q，由题意可得出：EQ=AB，∵EG=12cm，∠EGF=30°，∴EQ=AB=×12=6（cm）．故选A．7．如图是一个三视图，则它所对应的几何体是（）A．B．C．D．解：∵俯视图为长方形中间一个直径与长方形的宽相等的圆，∴可以得到该几何体为选项B的图形．故选B．8．下面是几何体中，主视图是矩形的（）A．B．C．D．解：A、圆柱的主视图为矩形，符合题意；B、球体的主视图为圆，不合题意；C、圆锥的主视图为三角形，不合题意；D、圆台的主视图为等腰梯形，不合题意．故选：A．9．下面四个几何体：其中，俯视图是四边形的几何体个数是（）A．1 B．2 C．3 D．4解：俯视图是四边形的几何体有正方体和三棱柱，故选：B．10．如图所示的几何体，上下部分均为圆柱体，其左视图是（）A．B．C．D．解：∵该几何体上下部分均为圆柱体，∴其左视图为矩形，故选C．11．如图所示的几何体的主视图是（）A．B．C．D．解：从正面看易得第一层有2个正方形，第二层也有2个正方形．故选B．12．如图是一个几何体的三视图，则该几何体的侧面积是（）A． B．10π C．20πD．解：由三视图可知此几何体为圆锥，∴d=4，h=3，∴圆锥的母线长为：，∴圆锥的侧面积为：×4π×=2π，故选A．13．由若干个相同的正方体组成的几何体，如图（1）所示，其左视图如图（2）所示，则这个几何体的俯视图为（）A．B．C．D．解：由图可得，这个几何体的俯视图是：故选A．14．如图是某个几何体的三视图，则该几何体是（）A．圆锥 B．三棱柱C．圆柱 D．三棱锥解：根据主视图和左视图为矩形判断出是柱体，根据俯视图是三角形可判断出这个几何体应该是三棱柱．故选B．15．如图，是由一些大小相同的小正方体组合成的简单几何体（1）图中有块小正方体；（2）该几何体的主视图如图所示，请在下面方格纸中分别画出它的左视图和俯视图．解：（1）根据如图所示即可数出有11块小正方体；（2）如图所示；左视图，俯视图分别如下图：故答案为：（1）11．16．图中物体的主视图和俯视图如图所示，请在所给的方格纸中画出该物体的左视图．解：．17．如图，已经画出正六棱柱的俯视图和左视图，请你在图上相应位置画出它的主视图．解：根据主视图与左视图高平齐，主视图与俯视图宽相等，结合俯视图与左视图，可以直接的出主视图．18．如图所示是由几个小立方块所搭的几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图．解：如图所示：．19．如图是有几个小立方体块搭建成的几何体的俯视图，小正方体中的数字表示在该位置小立方体块的个数，请画出从正面和从左面看到的这个几何体的形状图．解：如图所示20．如果由小正方体组成的模型中白色的面对着你（前面），请画出它的三视图从前面从左面从上面．解：画出三视图，如图所示：故答案为：；；。

1、柱、锥、台、球的结构特征⑴棱柱定义：有两个而互相平行，其余各而都是四边形，且每相邻两个四边形的公共边都互相平行，由这些而所围成的几何体。

分类：以底而多边形的边数作为分类的标准分为三棱柱、四棱柱、五棱柱等。

表示：用各顶点字母，如五棱柱ABCDE-ABC DE或用对角线的端点字母，如五棱柱AD几何特征：两底而是对应边平行的全等多边形：侧而、对角而都是平行四边形：侧棱平行且相等；平行于底而的截而是与底面全等的多边形。

⑵棱锥定义：有一个而是多边形，英余各而都是有一个公共顶点的三角形，由这些而所围成的几何体分类：以底而多边形的边数作为分类的标准分为三棱锥、四棱锥、五棱锥等表示：用各顶点字母，如五棱锥P-ABC DE几何特征：侧而、对角而都是三角形；平行于底面的截面与底而相似，其相似比等于顶点到截而距离与髙的比的平方。

⑶棱台定义：用一个平行于棱锥底而的平而去截棱锥，截而和底面之间的部分分类：以底面多边形的边数作为分类的标准分为三棱态、四棱台、五棱台等表示：用各顶点字母，如五棱台P — ABCDE几何特征：①上下底而是相似的平行多边形②侧而是梯形③侧棱交于原棱锥的顶点⑷圆柱定义：以矩形的一边所在的直线为轴旋转，其余三边旋转所成的曲而所国成的几何体几何特征：①底而是全等的圆；②母线与轴平行：③轴与底而圆的半径垂直：④侧而展开图是一个矩形。

⑸圆锥：定义：以直角三角形的一条直角边为旋转轴，旋转一周所成的曲而所国成的几何体几何特征：①底而是一个圆：②母线交于圆锥的顶点：③侧而展开图是一个扇形。

⑹圆台定义：用一个平行于圆锥底而的平而去截圆锥，截而和底而之间的部分几何特征^①上下底而是两个圆；②侧而母线交于原圆锥的顶点：③侧而展开图是一个弓形。

⑺球体定义：以半圆的直径所在直线为旋转轴，半圆而旋转一周形成的几何体几何特征：①球的截面是圆：②球而上任意一点到球心的距离等于半径。

立体几何初步底面练习1、下列命题中正确的是（）A、棱柱的底而一泄是平行四边形B、棱锥的底而一定是三角形C、棱锥被平面分成的两部分不可能都是棱锥D、棱柱被平而分成的两部分可以都是棱柱2、过球而上两点可能作出球的大圆（）A、0个或1个B、有且仅有1个C、无数个D、一个或无数个3、用一个平而去截一个正方体，截而边数最多是_____________ 条2、空间几何体的三视图立义三视图：正视图（光线从几何体的前而向后面正投影）：侧视图（从左向右）、俯视图（从上向下）练习1、分别判断下列的正误⑴、平行投影的投影线互相平行（）⑵、空间图形经过中心投影后，直线变成直线，但平行线可能变成了相交的直线。

三视图（简答题：一般）1、由6个相同的小立方体搭成的几何体如图所示，请画出从三个方向看到的形状图。

2、作图题：（1）如图1是由一些完全相同的小正方体所搭几何体的俯视图，其中小正方形中的数字表示该位置的小正方体的个数，请在图2的方格纸中分别画出这个几何体的主视图和左视图．（2）如图3，在河m（不计河宽）的两岸有A、B两个村庄，现要在河上修一座跨河的大桥P，为方便交通要使桥到两个村庄的距离之和最小，应如何修建？①请在下图中画出这一点P，（用直尺画图，保留作图痕迹）．②用一句话表述这么做的依据．3、如图所示的是一个底面为正方形的物体的三视图，想象出它的几何图形，依据所给数据（单位：dm）计算出它的体积．4、如图是一个由小正方体搭成的几何体，无论从正面，还是从左面都可以看到如图所示的图形，请你判断一下：最多可以用几个小正方体？最少可以用几个小正方体？5、已知下图为一几何体的三视图（1）写出这个几何体的名称；（2）任意画出它的一种表面展开图；（3）若主视图的长为10cm，俯视图中三角形的边长为4cm，求这个几何体的侧面积。

6、用小正方体搭一个几何体,使从前面、上面看到的图形如图所示,这样的几何体需要小正方体最多几块?最少几块?7、画出下列组合体的三视图．8、请分别指出与下图中展开图相对应的立体图形的名称．9、如图所示，是一个由小立方块搭成的几何体的俯视图，小正方体中的数字表示在该位置的小立方块的个数，试画出它的主视图与左视图.10、请画出下列几何体的主视图、左视图、俯视图.11、(1)如图是一个组合几何体，右边是它的两种视图，在右边横线上填写出两种视图的名称；视图视图(2)根据两种视图中尺寸(单位：cm)，计算这个组合几何体的表面积．(π取3.14)12、已知一个模型的三视图如图所示(单位:m).(1)请描述这个模型的形状;(2)制作这个模型的木料密度为360 kg/m3,则这个模型的质量是多少千克?(3)如果要给这个模型刷油漆,每千克油漆可以漆4 m2,需要油漆多少千克?13、某几何体的三视图如图所示,其中主视图是半径为1的半圆及宽为1的矩形;左视图是半径为1的四分之一圆及宽为1的矩形;俯视图是半径为1的圆(含直径),求此几何体的体积.(提示:球的体积公式为V=πR3,R 为球的半径)14、图①②分别是两个物体的三个视图,图③④是这两个物体的实物图,试比较两者的区别与联系,并找出它们各自对应的实物.15、如图是由两个长方体组合而成的一个立体图形的三视图，根据图中所标尺寸(单位：mm)，求这个立体图形的表面积．16、试根据图中的三种视图画出相应的几何体．17、根据下列视图(单位：mm)，求该物体的体积．18、下图是一个直三棱柱的主视图和左视图．(1)请补画出它的俯视图，并标出相关数据；(2)根据图中所标的尺寸，计算这个几何体的全面积．19、下图是一个机器零件的毛坯，请将这个机器零件的三视图补充完整．19、由几个相同的边长为1的小立方块搭成的几何体的俯视图如图所示，方格中的数字表示该位置的小立方块的个数．(1)请在下图方格纸中分别画出该几何体的主视图和左视图；(2)这个几何体的体积为________个立方单位．21、如图所示为一几何体的三视图．(1)写出这个几何体的名称：____________；(2)在虚线框中画出它的一种表面展开图；(3)若主视图中长方形较长一边的长为5cm，俯视图中三角形的边长为2cm，则这个几何体的侧面积是________cm2.22、有一个几何体的形状为直三棱柱，右图是它的主视图和左视图．(1)请补画出它的俯视图，并标出相关数据；(2)根据图中所标的尺寸(单位：厘米)，计算这个几何体的全面积．23、分别在指定位置画出图中几何体的主视图、左视图、俯视图．24、有一个几何体的形状为直三棱柱，右图是它的主视图和左视图．(1)请补画出它的俯视图，并标出相关数据；(2)根据图中所标的尺寸(单位：厘米)，计算这个几何体的全面积．25、如图所示的是某个几何体的三视图．(1)说出这个几何体的名称；(2)根据图中的有关数据，求这个几何体的表面积．26、画出下列几何体的三视图27、已知一个模型的三视图如图所示(单位:m).(1)请描述这个模型的形状;(2)制作这个模型的木料密度为360 kg/m3,则这个模型的质量是多少千克?(3)如果要给这个模型刷油漆,每千克油漆可以漆4 m2,需要油漆多少千克?28、某几何体的三视图如图所示,其中主视图是半径为1的半圆及宽为1的矩形;左视图是半径为1的四分之一圆及宽为1的矩形;俯视图是半径为1的圆(含直径),求此几何体的体积.(提示:球的体积公式为V=πR3,R 为球的半径)29、图①②分别是两个物体的三个视图,图③④是这两个物体的实物图,试比较两者的区别与联系,并找出它们各自对应的实物.30、下面是5个相同的长方体堆成的物体,试改变图中物体的形状,使它的俯视图分别如下图所示.请画出改变后的各种堆放形状.31、六个小立方体搭成的几何体的俯视图如图所示，小正方体中数字表示在该位置的小立方体的个数，请画出这几个几何体的主视图和左视图.32、如图所示的是某个几何体从三种不同方向所看到的图形．（1）说出这个立体图形的名称；（2）根据图中的有关数据，求这个几何体的表面积和体积．33、画出图中的正三棱柱的三视图．34、如图，是一个由小正方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的正方体的个数。

空间几何体的三视图和直观图（第一课时）木井中学陈文杰一、教材的地位和作用本节课是“空间几何体的三视图和直观图”的第一课时，主要内容是投影和三视图，这部分知识是立体几何的基础之一，一方面它是对上一节空间几何体结构特征的再一次强化，画出空间几何体的三视图并能将三视图还原为直观图,是建立空间概念的基础和训练学生几何直观能力的有效手段。

另外，三视图部分也是新课程高考的重要内容之一，常常结合给出的三视图求给定几何体的表面积或体积设置在选择或填空中。

同时，三视图在工程建设、机械制造中有着广泛应用，同时也为学生进入高一层学府学习有很大的帮助。

所以在人们的日常生活中有着重要意义。

二、教学目标（1）知识与技能：能画出简单空间图形(长方体，球，圆柱，圆锥，棱柱等的简易组合)的三视图，能识别上述三视图表示的立体模型，从而进一步熟悉简单几何体的结构特征。

（2）过程与方法：通过直观感知，操作确认，提高学生的空间想象能力、几何直观能力，培养学生的应用意识。

（3）情感、态度与价值观：让感受数学就在身边，提高学生学习立体几何的兴趣，培养学生相互交流、相互合作的精神。

三、设计思路本节课的主要任务是引导学生完成由立体图形到三视图，再由三视图想象立体图形的复杂过程。

直观感知操作确认是新课程几何课堂的一个突出特点，也是这节课的设计思路。

通过大量的多媒体直观，实物直观使学生获得了对三视图的感性认识，通过学生的观察思考，动手实践，操作练习，实现认知从感性认识上升为理性认识。

培养学生的空间想象能力，几何直观能力为学习立体几何打下基础。

教学的重点、难点（一）重点：画出空间几何体及简单组合体的三视图，体会在作三视图时应遵循的“长对正、高平齐、宽相等”的原则。

（二）难点：识别三视图所表示的空间几何体，即：将三视图还原为直观图。

四、学生现实分析本节首先简单介绍了中心投影和平行投影，中心投影和平行投影是日常生活中最常见的两种投影形式，学生具有这方面的直接经验和基础。
