rs232、rs422与rs485接口标准及应用技术RS232、RS422和RS485都是串行通信接口标准，用于在计算机和外部设备之间传输数据。

它们之间的主要区别在于传输距离、速率和信号电平。

1. RS232：RS232是最早的串行通信标准，常用于连接计算机和调制解调器、终端设备、打印机等。

它使用单端口传输数据，信号电平为正负12V，传输距离最远为50英尺（约15米），最高速率为115.2 kbps。

RS232常用的连接线有DB9和DB25两种，其中DB9是9针连接器，DB25是25针连接器。

2. RS422：RS422是一种差分信号传输的串行通信标准，可用于长距离传输和高速率通信。

它使用两对信号线（正负）进行数据传输，信号电平为正负2V到正负6V。

RS422的传输距离可达4000英尺（约1200米），最高速率可达10 Mbps。

RS422常用于工业控制系统、远程监控和数据采集等领域。

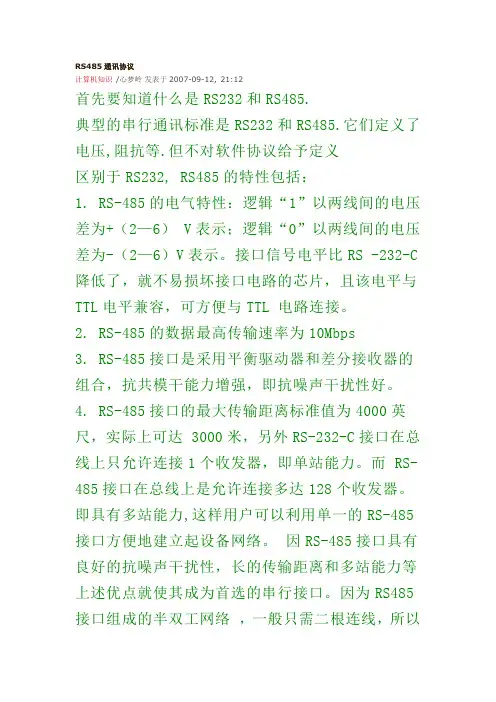

3. RS485：RS485也是一种差分信号传输的串行通信标准，与RS422相似，但支持多点通信。

它可以连接多个设备，每个设备都有一个独立的地址，可以进行全双工通信。

RS485的信号电平和传输距离与RS422相同，但最高速率可达10 Mbps。

RS485常用于工业自动化、楼宇自控、安防系统等需要多点通信的场景。

应用技术：1. 硬件连接：- RS232通常使用DB9或DB25连接器，通过串行线缆连接计算机和外部设备。

- RS422和RS485通常使用终端电阻和平衡线连接设备，可以使用不同的连接器，如RJ45。

2. 通信协议：- 通信协议是定义数据传输格式和控制信号的规范。

常见的通信协议包括MODBUS、Profibus、DMX等。

- 通信协议可以根据应用需求进行定制，以满足特定的数据传输和控制要求。

3. 信号转换：- 由于不同设备可能使用不同的串口标准，可能需要使用信号转换器进行转换，以实现不同标准之间的互连。

总结：RS232、RS422和RS485是常用的串行通信接口标准，用于计算机和外部设备之间的数据传输。

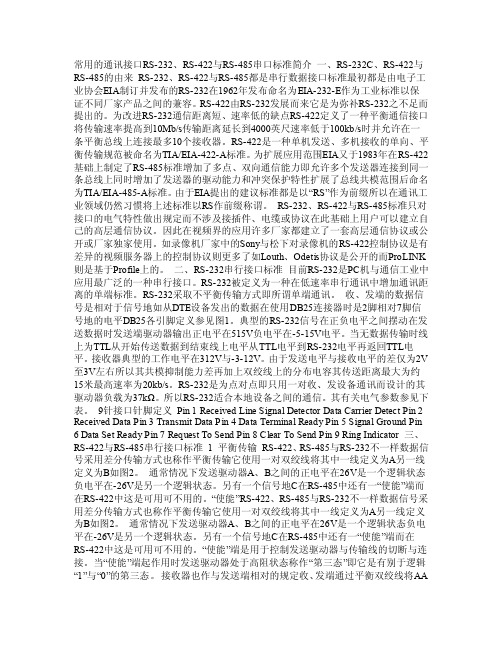

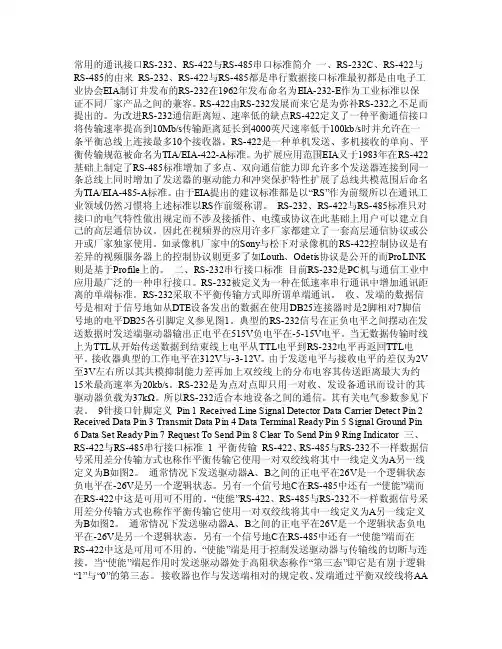

常用的通讯接口RS-232、RS-422与RS-485串口标准简介一、RS-232C、RS-422与RS-485的由来RS-232、RS-422与RS-485都是串行数据接口标准最初都是由电子工业协会EIA制订并发布的RS-232在1962年发布命名为EIA-232-E作为工业标准以保证不同厂家产品之间的兼容。

RS-422由RS-232发展而来它是为弥补RS-232之不足而提出的。

为改进RS-232通信距离短、速率低的缺点RS-422定义了一种平衡通信接口将传输速率提高到10Mb/s传输距离延长到4000英尺速率低于100kb/s时并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范被命名为TIA/EIA-422-A标准。

为扩展应用范围EIA又于1983年在RS-422基础上制定了RS-485标准增加了多点、双向通信能力即允许多个发送器连接到同一条总线上同时增加了发送器的驱动能力和冲突保护特性扩展了总线共模范围后命名为TIA/EIA-485-A标准。

由于EIA提出的建议标准都是以“RS”作为前缀所以在通讯工业领域仍然习惯将上述标准以RS作前缀称谓。

RS-232、RS-422与RS-485标准只对接口的电气特性做出规定而不涉及接插件、电缆或协议在此基础上用户可以建立自己的高层通信协议。

因此在视频界的应用许多厂家都建立了一套高层通信协议或公开或厂家独家使用。

如录像机厂家中的Sony与松下对录像机的RS-422控制协议是有差异的视频服务器上的控制协议则更多了如Louth、Odetis协议是公开的而ProLINK 则是基于Profile上的。

二、RS-232串行接口标准目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。

RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。

RS-232采取不平衡传输方式即所谓单端通讯。

收、发端的数据信号是相对于信号地如从DTE设备发出的数据在使用DB25连接器时是2脚相对7脚信号地的电平DB25各引脚定义参见图1。

编码器中的RS422是什么意思悬赏分：0 |解决时间：2007-11-2 11:34 |提问者：最佳答案RS422是是信号接口长线驱动型（Line Drive）此电路电源电压为DC5V，为TTL电平输出，与国际标准RS422接口直接兼容。

由于带有对称负信号的连接，电流对于电缆贡献的电磁场抵消为0，此状况衰减最小，抗干扰最佳，反应时间较短，又可传输较远的距离。

一、什么是RS-232 接口？(1) RS-232 的历史和作用在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。

RS-232-C接口（又称EIA RS-232-C）是目前最常用的一种串行通讯接口。

（“RS-232-C”中的“-C”只不过表示RS-232的版本，所以与“RS-232”简称是一样的）它是在1970 年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是"数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准"该标准规定采用一个25 个脚的DB-25 连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。

后来IBM的PC 机将RS-232 简化成了DB-9 连接器，从而成为事实标准。

而工业控制的RS-232 口一般只使用RXD、TXD、GND 三条线。

(2)RS-232 接口的电气特性在RS-232-C 中任何一条信号线的电压均为负逻辑关系。

即：逻辑"1"为-3 到-15V；逻辑"0"为+3 到+15V 。

RS-232-C 最常用的9 条引线的信号内容如下所示DB-9 1 2 3 4 5 6 7 8 9DB-25 8 3 2 20 7 6 4 5 22定义DCD RXD TXD DTR GND DSR RTS CTS RI(3) RS-232 接口的物理结构RS-232-C 接口连接器一般使用型号为DB-9 插头座,通常插头在DCE端,插座在DTE端.PC 机的RS-232 口为9 芯针插座。

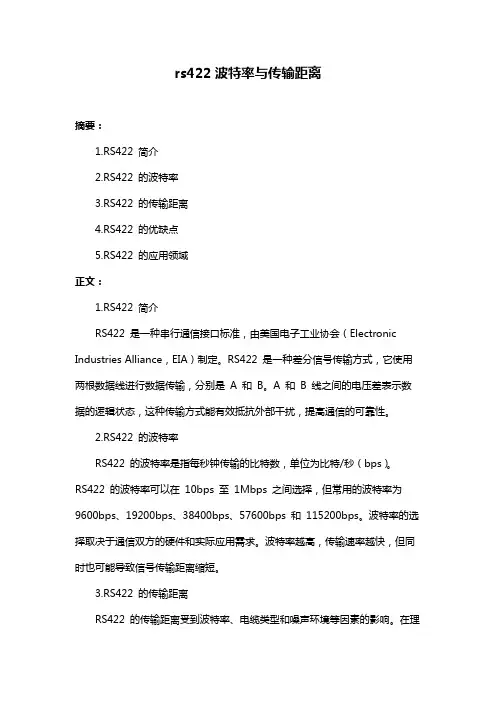

rs422波特率与传输距离摘要：1.RS422 简介2.RS422 的波特率3.RS422 的传输距离4.RS422 的优缺点5.RS422 的应用领域正文：1.RS422 简介RS422 是一种串行通信接口标准，由美国电子工业协会（Electronic Industries Alliance，EIA）制定。

RS422 是一种差分信号传输方式，它使用两根数据线进行数据传输，分别是A 和B。

A 和B 线之间的电压差表示数据的逻辑状态，这种传输方式能有效抵抗外部干扰，提高通信的可靠性。

2.RS422 的波特率RS422 的波特率是指每秒钟传输的比特数，单位为比特/秒（bps）。

RS422 的波特率可以在10bps 至1Mbps 之间选择，但常用的波特率为9600bps、19200bps、38400bps、57600bps 和115200bps。

波特率的选择取决于通信双方的硬件和实际应用需求。

波特率越高，传输速率越快，但同时也可能导致信号传输距离缩短。

3.RS422 的传输距离RS422 的传输距离受到波特率、电缆类型和噪声环境等因素的影响。

在理想的情况下，RS422 的传输距离可以达到1200 米。

然而，在实际应用中，受到电缆损耗、信号衰减和噪声等因素的影响，实际的传输距离可能会有所减少。

为了保证通信的可靠性，通常需要在传输线路上增加中继器或者采用更高质量的电缆。

4.RS422 的优缺点RS422 具有以下优点：（1）抗干扰能力强：采用差分传输方式，能有效抵抗外部干扰。

（2）传输距离较远：在理想条件下，传输距离可以达到1200 米。

（3）传输速率可调：波特率可以在10bps 至1Mbps 之间选择，满足不同应用需求。

（4）支持多机通信：RS422 允许在一条总线上连接多个设备，实现多机通信。

RS422 的缺点主要有：（1）成本较高：相较于单根数据线的串行通信接口，RS422 的硬件成本较高。

（2）传输线路要求较高：为了保证通信质量，需要使用较高质量的电缆，并在长距离传输时增加中继器。

rs422协议标准RS-422是一种串行通信协议，用于在电信号传输中实现高速、远距离的数据传输。

它是EIA（Electronic Industries Alliance，电子工业联盟）制定的标准之一，也被称为TIA（Telecommunications Industry Association，电信工业协会）标准。

RS-422协议定义了电气特性、信号传输规范和通信参数，以确保可靠的数据传输。

1. 介绍RS-422协议是一种差分信号传输协议，使用两个相互互补的信号线，分别为TxD+和TxD-用于发送数据，RxD+和RxD-用于接收数据。

这种差分信号传输方式可以有效地抵消噪声和干扰，提供更可靠的数据传输。

2. 电气特性RS-422协议定义了以下电气特性：-差分信号：使用两个相互互补的信号线进行数据传输，其中一个线路为正向信号，另一个线路为反向信号。

-信号电平：逻辑高电平为正电压（通常为+5V至+15V），逻辑低电平为负电压（通常为-5V至-15V）。

-驱动能力：RS-422接口具有较高的驱动能力，可以驱动较长的传输线路和多个接收器。

-带宽：RS-422支持高速数据传输，通常可以达到10Mbps以上的速率。

3. 信号传输规范RS-422协议定义了以下信号传输规范：-数据格式：RS-422支持全双工通信，可以同时发送和接收数据。

-帧结构：数据以字节为单位进行传输，每个字节包含一个起始位、8个数据位、可选的奇偶校验位和一个或多个停止位。

-传输距离：RS-422可以支持较长的传输距离，通常可以达到1200米以上，具体距离取决于传输速率和电缆质量。

-线路配置：RS-422使用平衡传输线路，其中正向信号和反向信号线路的阻抗相等，以提供更好的信号质量。

4. 通信参数RS-422协议定义了以下通信参数：-传输速率：RS-422支持多种传输速率，通常可以达到10Mbps 以上的速率。

-数据位数：RS-422支持8位数据位的传输，可以传输ASCII码字符和二进制数据。

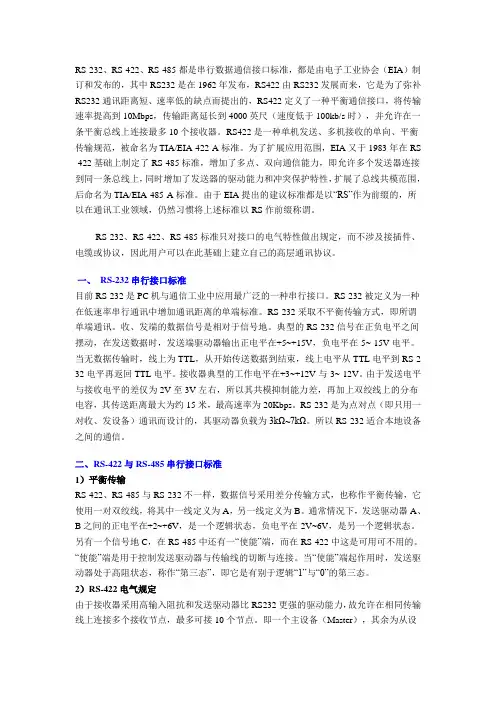

RS-232、RS-422、RS-485都是串行数据通信接口标准，都是由电子工业协会（EIA）制订和发布的，其中RS232是在1962年发布，RS422由RS232发展而来，它是为了弥补RS232通讯距离短、速率低的缺点而提出的，RS422定义了一种平衡通信接口，将传输速率提高到10Mbps，传输距离延长到4000英尺（速度低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。

RS422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。

为了扩展应用范围，EIA又于1983年在RS -422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。

由于EIA提出的建议标准都是以“RS”作为前缀的，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。

RS-232、RS-422、RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，因此用户可以在此基础上建立自己的高层通讯协议。

一、RS-232串行接口标准目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。

RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。

RS-232采取不平衡传输方式，即所谓单端通讯。

收、发端的数据信号是相对于信号地。

典型的RS-232信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5~+15V，负电平在-5~-15V电平。

当无数据传输时，线上为TTL，从开始传送数据到结束，线上电平从TTL电平到RS-2 32电平再返回TTL电平。

接收器典型的工作电平在+3~+12V与-3~-12V。

由于发送电平与接收电平的差仅为2V至3V左右，所以其共模抑制能力差，再加上双绞线上的分布电容，其传送距离最大为约15米，最高速率为20Kbps。

rs232、rs422与rs485接口标准及应用技术RS232、RS422和RS485是常用的串行通信接口标准，它们在工控领域非常常见。

本文将对RS232、RS422和RS485的接口标准及应用技术进行详细阐述。

一、RS232接口标准及应用技术：RS232是一种传统的串行通信接口标准，最初用于连接计算机和外部设备，它采用了一对差分信号线（TXD和RXD）实现全双工通信。

RS232使用的电平范围是：逻辑“0”为-3V至-15V之间的电压，逻辑“1”为+3V至+15V之间的电压。

RS232接口标准适用于短距离通信，典型的应用包括计算机串口通信、调制解调器、打印机等。

RS232接口的优点是简单易用，缺点是距离短、速率低、抗干扰能力较差。

二、RS422接口标准及应用技术：RS422是一种差分信号传输技术，采用了两对差分信号线（TXD+/-和RXD+/-）实现全双工通信。

RS422使用的电平范围是：逻辑“0”为-6V至-15V之间的电压，逻辑“1”为+6V至+15V之间的电压。

RS422接口标准适用于中距离通信，典型的应用包括长距离数字通信、工控现场总线、远程监控等。

RS422接口的优点是支持多节点通信、抗干扰能力较强，缺点是速率较低。

三、RS485接口标准及应用技术：RS485也是一种差分信号传输技术，采用了半双工通信方式，可以支持多个节点进行通信。

RS485使用的电平范围与RS422相同。

RS485接口标准适用于长距离通信，典型的应用包括监控系统、楼宇自控系统、安防系统等。

它可以支持多个节点串联，最大传输距离可达1200米。

RS485接口的优点是速率比RS422更高、支持多节点通信，缺点是抗干扰能力较差。

RS232、RS422和RS485的选择应根据具体应用场景来决定。

如果通信距离短、速率低，并且抗干扰要求不高，可以选择RS232接口。

如果通信距离中等、需要全双工通信，并且抗干扰能力较强，可以选择RS422接口。

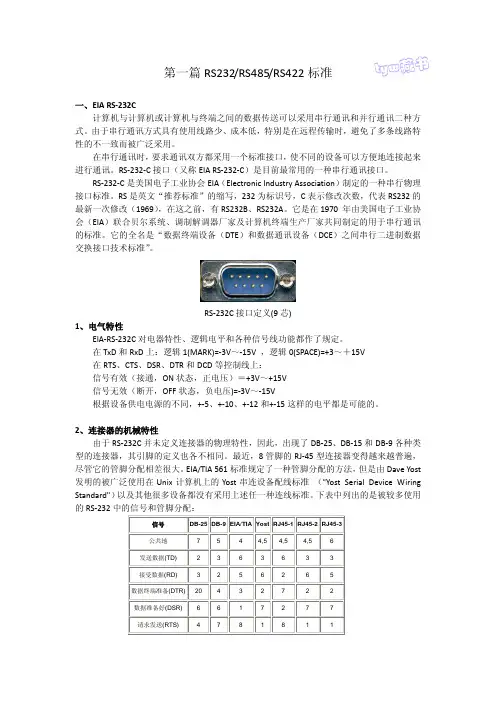

第一篇RS232/RS485/RS422标准一、EIA RS ‐232C计算机与计算机或计算机与终端之间的数据传送可以采用串行通讯和并行通讯二种方式。

由于串行通讯方式具有使用线路少、成本低，特别是在远程传输时，避免了多条线路特性的不一致而被广泛采用。

在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。

RS ‐232‐C 接口（又称EIA RS ‐232‐C ）是目前最常用的一种串行通讯接口。

RS ‐232‐C 是美国电子工业协会EIA （Electronic Industry Association ）制定的一种串行物理接口标准。

RS 是英文“推荐标准”的缩写，232为标识号，C 表示修改次数，代表RS232的最新一次修改（1969），在这之前，有RS232B 、RS232A 。

它是在1970 年由美国电子工业协会（EIA ）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备（DTE ）和数据通讯设备（DCE ）之间串行二进制数据交换接口技术标准”。

RS ‐232C 接口定义(9芯)1、电气特性EIA ‐RS ‐232C 对电器特性、逻辑电平和各种信号线功能都作了规定。

在TxD 和RxD 上：逻辑1(MARK)=‐3V ～‐15V ，逻辑0(SPACE)=+3～＋15V在RTS 、CTS 、DSR 、DTR 和DCD 等控制线上：信号有效（接通，ON 状态，正电压）＝+3V ～+15V信号无效（断开，OFF 状态，负电压)=‐3V ～‐15V根据设备供电电源的不同，+‐5、+‐10、+‐12和+‐15这样的电平都是可能的。

2、连接器的机械特性由于RS ‐232C 并未定义连接器的物理特性，因此，出现了DB ‐25、DB ‐15和DB ‐9各种类型的连接器，其引脚的定义也各不相同。

最近，8管脚的RJ ‐45型连接器变得越来越普遍，尽管它的管脚分配相差很大。

RS422接口定义RS-422接口是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。

为扩展应用范围，EIA又于1983年在RS422接口基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A 标准。

由于EIA提出的建议标准都是以“ RS作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。

RS422接口标准全称是平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。

实际上还有一根信号地线，共5根线。

由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。

即一个主设备(Master)，其余为从设备(Salve)，从设备之间不能通信，所以RS422接口支持点对多的双向通信。

接收器输入阻抗为4k,故发端最大负载能力是10X 4k+100Q(终接电阻)。

RS422接口四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式(XON/XOFF握手)或硬件方式(一对单独的双绞线)。

RS422接口的最大传输距离为4000英尺(约1219米)，最大传输速率为10Mb/s。

其平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能达到最大传输距离。

只有在很短的距离下才能获得最高速率传输。

一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。

RS422接口需要终接电阻，要求其阻值约等于传输电缆的特性阻抗。

在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。

终接电阻接在传输电缆的最远端。

先我们了解一下RS485/RS422针脚定义：1•英式标识为TDA(-) 、TDB(+) 、RDA(-)、RDB(+)、GND2•美式标识为Y、Z、A、B、GND3•中式标识为TXD(+)/A 、TXD(-)/B 、RXD(-) 、RXD(+)、GNDrs485两线一般定义为："A, B"或”Date+,Date-”即常说的：” 485+, 485 —rs485四线一般定义为:Y, Z,A, B,”计算机侧 RS422串行通信接口的插口是 25针公插:1920设备侧RS-422串行接口插头是 25针母插:rs422接口定义Pin Name DirDescription1GND Shield Grou nd 2SRI Signal Rate In dicator 3n/c - Spare 4SD Send Data具体还要根据厂家的使用信号针脚而定，有的使用了 RTS 或DTR 等针脚的485信号135 ST Send Timi ng6 RD Receive Data7 RTS Request To Send8 RR Receiver Ready9CTS r Clear To Send 110 LL Local Loopback11 DM Data Modem12 TR Term inal Ready13 RR Receiver Ready14 RL Remote Loopback15 IC Incoming Call16 SF/SR Select Freque ncy/Select Rate17 TT Terminal Timing18 TM Test Mode19 GND Grou nd20 RC Receive Twister-Pair Com mon21 GND Spare Twister-Pair Retur n22 /SD Send Data TPR23 GND Send Timi ng TPR24 GND Receive Timi ng TPR25 /RS Request To Send TPR26 /RT Receive Timi ng TPR27 /CS Clear To Send TPR28 IS Term inal In Service29 /DM Data Mode TPR。

RS-422接口引脚定义
RS-422接口是一种高速低容错性的串行通讯接口，它是RS-232接口的升级版本，对出厂设备之间提供了高速连接，常用在电脑设备之间的连接。

RS-422接口主要由9个引脚组成，分别是：
1、A型接口：A编号引脚定义为发送端的逻辑高电平，也就是上拉电阻，可接受 -7V ~12V 的电压范围，接受此范围之外的电压则会减弱或者失效。

3、C型接口：C编号的引脚定义为发送端的信号管脚，可以接受1V左右的低电平信号，如果输入的电压超过这个范围则会导致发送信号失败。

5、E(+)型接口：E(+)编号的引脚定义为电源供给引脚，只能供给一极性（正电压）
的电源，通常的范围为7V~12V，并且分辨率要求很高。

总之，RS-422接口的9个引脚的定义如下：A(Tx+): 发送端的逻辑高电平； B(Tx-): 发送端的逻辑低电平； C(TxD): 发送端的信号管脚； D(RxD): 接收端的信号管脚；
E(+): 电源供给引脚； F(-): 电源回路； G(RTS): 控制信号引脚； H(CTS): 控制信号
管脚； T(Rx+): 接收端的接受测定信号引脚。
