RS-422标准

rs422芯片RS-422是一种差分信号传输的标准，用于在远距离或高噪声环境下传输数据。

它是RS-485标准的一个子集，适用于点对点或多点通信。

RS-422芯片是用于实现RS-422标准的集成电路。

它通常包括发送器和接收器，并具有相应的电路和功能来实现RS-422的差分信号传输。

RS-422芯片主要用于数据通信系统，特别适用于需要远距离传输的应用。

它可以在电缆长度达到1200米的环境下实现高速数据传输。

RS-422芯片的主要特点包括：1. 差分信号传输：RS-422使用正负两个不同的信号线来传输数据，以提高抗干扰能力。

这使得RS-422芯片在噪声环境下性能更好。

2. 高速传输：RS-422芯片支持高达10Mbps的数据传输速率，适用于高速数据通信。

3. 远距离传输：RS-422芯片可以在长达1200米的距离内传输数据，适用于需要长距离通信的应用。

4. 多点通信：RS-422芯片支持一对多的多点通信，可以将多个接收器连接到一个发送器。

5. 驱动能力强：RS-422芯片具有较高的驱动能力，可以驱动长距离的电缆和多个接收器。

6. 低功耗：RS-422芯片通常采用低功耗设计，适合于需要长时间运行的应用。

RS-422芯片广泛应用于工业自动化、仪器仪表、通信设备等领域。

它在这些应用中提供了可靠的数据传输，同时通过差分信号传输和较高的驱动能力提高了抗干扰能力和传输距离。

总之，RS-422芯片是一种高性能的差分信号传输集成电路，适用于需要远距离、高速、可靠数据传输的应用。

通过采用RS-422芯片，可以提高系统的抗干扰能力和传输质量，满足各种工业和通信领域的需求。

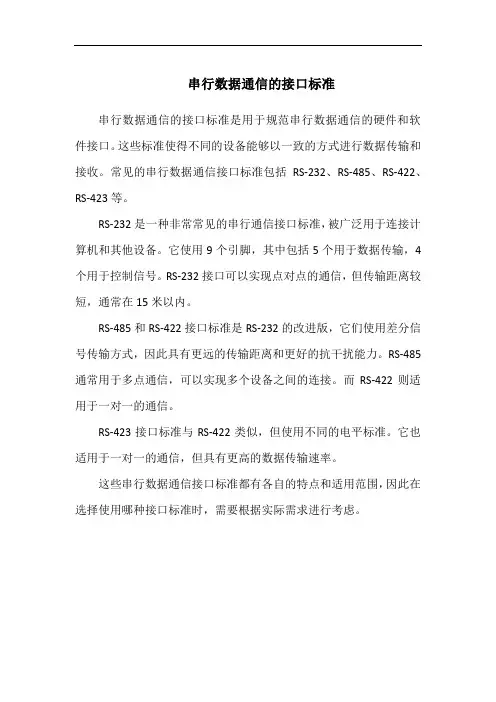

串行数据通信的接口标准
串行数据通信的接口标准是用于规范串行数据通信的硬件和软件接口。

这些标准使得不同的设备能够以一致的方式进行数据传输和接收。

常见的串行数据通信接口标准包括RS-232、RS-485、RS-422、RS-423等。

RS-232是一种非常常见的串行通信接口标准，被广泛用于连接计算机和其他设备。

它使用9个引脚，其中包括5个用于数据传输，4个用于控制信号。

RS-232接口可以实现点对点的通信，但传输距离较短，通常在15米以内。

RS-485和RS-422接口标准是RS-232的改进版，它们使用差分信号传输方式，因此具有更远的传输距离和更好的抗干扰能力。

RS-485通常用于多点通信，可以实现多个设备之间的连接。

而RS-422则适用于一对一的通信。

RS-423接口标准与RS-422类似，但使用不同的电平标准。

它也适用于一对一的通信，但具有更高的数据传输速率。

这些串行数据通信接口标准都有各自的特点和适用范围，因此在选择使用哪种接口标准时，需要根据实际需求进行考虑。

串口通讯—RS232、RS422、RS485详解串行通信接口标准经过使用和发展，目前已经有几种。

RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。

RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。

为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。

为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。

由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。

RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。

因此在视频界的应用，许多厂家都建立了一套高层通信协议，或公开或厂家独家使用。

如录像机厂家中的Sony与松下对录像机的RS-422控制协议是有差异的，视频服务器上的控制协议则更多了，如Louth、Odetis协议是公开的，而ProLINK则是基于Profile上的。

在讨论RS-232C接口标准的内容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE （Data Communication Equipment)而制定的。

第一篇RS232/RS485/RS422标准一、EIA RS-232C计算机与计算机或计算机与终端之间的数据传送可以采用串行通讯和并行通讯二种方式。

由于串行通讯方式具有使用线路少、成本低，特别是在远程传输时，避免了多条线路特性的不一致而被广泛采用。

在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。

RS-232-C接口（又称EIA RS-232-C）是目前最常用的一种串行通讯接口。

RS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。

RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数，代表RS232的最新一次修改（1969），在这之前，有RS232B、RS232A。

它是在1970 年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。

RS-232C接口定义(9芯)1、电气特性EIA-RS-232C对电器特性、逻辑电平和各种信号线功能都作了规定。

在TxD和RxD上：逻辑1(MARK)=-3V～-15V ，逻辑0(SPACE)=+3～＋15V在RTS、CTS、DSR、DTR和DCD等控制线上：信号有效（接通，ON状态，正电压）＝+3V～+15V信号无效（断开，OFF状态，负电压)=-3V～-15V根据设备供电电源的不同，+-5、+-10、+-12和+-15这样的电平都是可能的。

2、连接器的机械特性由于RS-232C并未定义连接器的物理特性，因此，出现了DB-25、DB-15和DB-9各种类型的连接器，其引脚的定义也各不相同。

最近，8管脚的RJ-45型连接器变得越来越普遍，尽管它的管脚分配相差很大。

EIA/TIA 561标准规定了一种管脚分配的方法，但是由Dave Yost 发明的被广泛使用在Unix计算机上的Yost串连设备配线标准（"Yost Serial Device Wiring Standard"）以及其他很多设备都没有采用上述任一种连线标准。

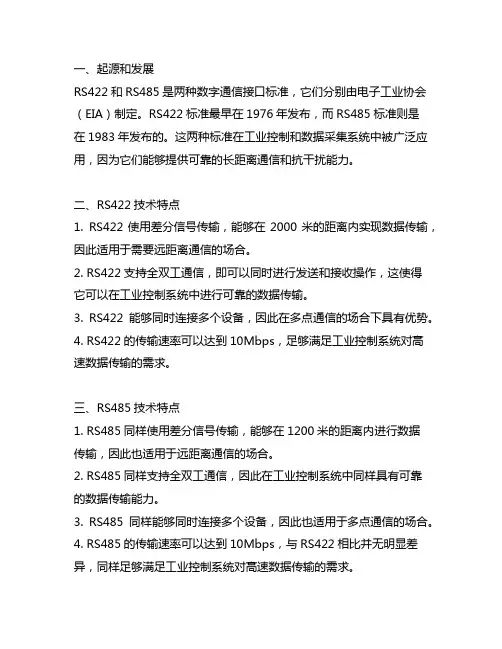

一、起源和发展RS422和RS485是两种数字通信接口标准，它们分别由电子工业协会（EIA）制定。

RS422标准最早在1976年发布，而RS485标准则是在1983年发布的。

这两种标准在工业控制和数据采集系统中被广泛应用，因为它们能够提供可靠的长距离通信和抗干扰能力。

二、RS422技术特点1. RS422使用差分信号传输，能够在2000米的距离内实现数据传输，因此适用于需要远距离通信的场合。

2. RS422支持全双工通信，即可以同时进行发送和接收操作，这使得它可以在工业控制系统中进行可靠的数据传输。

3. RS422能够同时连接多个设备，因此在多点通信的场合下具有优势。

4. RS422的传输速率可以达到10Mbps，足够满足工业控制系统对高速数据传输的需求。

三、RS485技术特点1. RS485同样使用差分信号传输，能够在1200米的距离内进行数据传输，因此也适用于远距离通信的场合。

2. RS485同样支持全双工通信，因此在工业控制系统中同样具有可靠的数据传输能力。

3. RS485同样能够同时连接多个设备，因此也适用于多点通信的场合。

4. RS485的传输速率可以达到10Mbps，与RS422相比并无明显差异，同样足够满足工业控制系统对高速数据传输的需求。

四、RS422和RS485的比较1. RS422和RS485在通信距离和传输速率上几乎没有明显差异，都能够满足工业控制系统的需求。

2. RS422和RS485相比RS232更具抗干扰能力，因此更适用于工业环境中的数据传输。

3. RS485在多点通信的场合下具有优势，适用于多个设备同时进行通信的情况。

4. RS422和RS485的最大区别在于RS422支持全双工通信，而RS485支持半双工通信。

因此在实际应用中需要根据通信需求选择合适的标准。

五、RS422和RS485在工业控制系统中的应用1. 工业控制系统通常需要远距离数据传输和抗干扰能力，因此RS422和RS485成为了理想的通信接口标准。

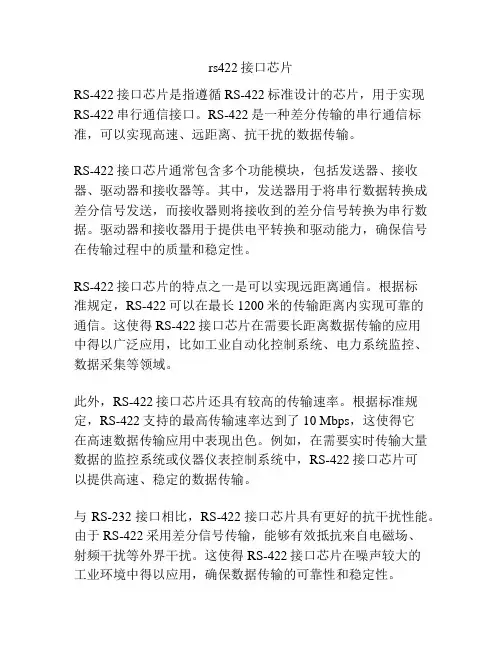

rs422接口芯片RS-422接口芯片是指遵循RS-422标准设计的芯片，用于实现RS-422串行通信接口。

RS-422是一种差分传输的串行通信标准，可以实现高速、远距离、抗干扰的数据传输。

RS-422接口芯片通常包含多个功能模块，包括发送器、接收器、驱动器和接收器等。

其中，发送器用于将串行数据转换成差分信号发送，而接收器则将接收到的差分信号转换为串行数据。

驱动器和接收器用于提供电平转换和驱动能力，确保信号在传输过程中的质量和稳定性。

RS-422接口芯片的特点之一是可以实现远距离通信。

根据标准规定，RS-422可以在最长1200米的传输距离内实现可靠的通信。

这使得RS-422接口芯片在需要长距离数据传输的应用中得以广泛应用，比如工业自动化控制系统、电力系统监控、数据采集等领域。

此外，RS-422接口芯片还具有较高的传输速率。

根据标准规定，RS-422支持的最高传输速率达到了10 Mbps，这使得它在高速数据传输应用中表现出色。

例如，在需要实时传输大量数据的监控系统或仪器仪表控制系统中，RS-422接口芯片可以提供高速、稳定的数据传输。

与RS-232接口相比，RS-422接口芯片具有更好的抗干扰性能。

由于RS-422采用差分信号传输，能够有效抵抗来自电磁场、射频干扰等外界干扰。

这使得RS-422接口芯片在噪声较大的工业环境中得以应用，确保数据传输的可靠性和稳定性。

另外，RS-422接口芯片还支持多点通信。

根据标准规定，RS-422可以实现一个发送器和多个接收器之间的通信。

这使得RS-422接口芯片在分布式控制系统中能够实现多个节点之间的数据交换和通信。

总之，RS-422接口芯片是一种广泛应用于工业自动化、电力系统监控等领域的串行通信接口芯片。

它具有远距离通信、高速传输、抗干扰等优点，能够提供稳定可靠的数据传输。

随着工业控制和自动化需求的增加，RS-422接口芯片将继续发挥重要作用，并不断得到技术和应用的改进和发展。

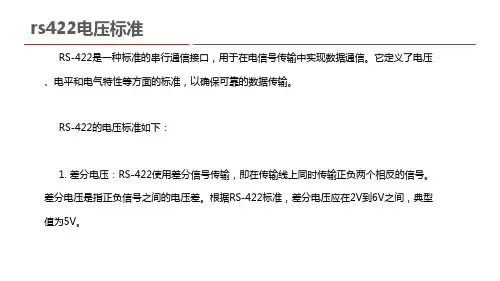

RS232、RS485、RS422电平，及常见逻辑电平标准RS232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）的电平，采用负逻辑，－15v ~ －3v 代表1＋3v ~ ＋15v 代表0RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以他们的电平方式，一般有两个引脚 A,B发送端 AB间的电压差＋2 ～＋6v 1－2 ～－6v 0接收端 AB间的电压差大于＋200mv 1小于－200mv 0定义逻辑1为B>A的状态定义逻辑0为A>B的状态AB之间的电压差不小于200mv一对一的接头的情况下RS232 可做到双向传输，全双工通讯最高传输速率 20kbps422 只能做到单向传输，半双工通讯，最高传输速率10Mbps485 双向传输，半双工通讯, 最高传输速率10Mbps常见逻辑电平标准下面总结一下各电平标准。

和新手以及有需要的人共享一下^_^.现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的 LVDS、GTL、PGTL、CML、HSTL、SSTL等。

下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。

TTL：Transistor-Transistor Logic 三极管结构。

Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。

因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。

所以后来就把一部分“砍”掉了。

也就是后面的LVTTL。

LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。

3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。

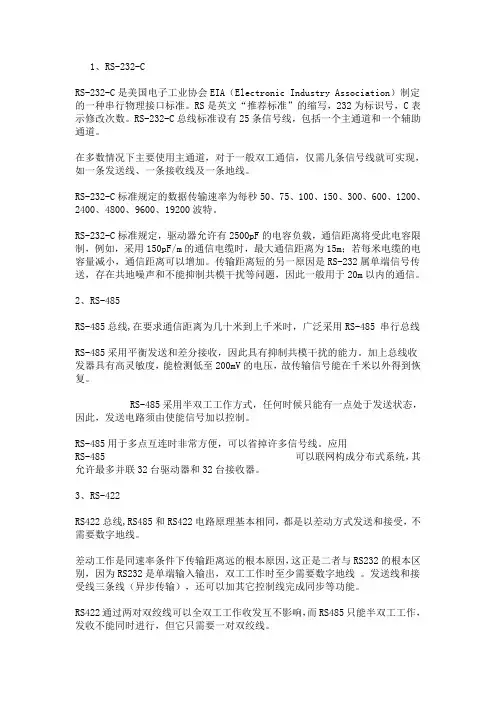

1、RS-232-CRS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。

RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。

RS-232-C总线标准设有25条信号线，包括一个主通道和一个辅助通道。

在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。

RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。

RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。

传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。

2、RS-485RS-485总线,在要求通信距离为几十米到上千米时，广泛采用RS-485 串行总线RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。

加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。

RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。

RS-485用于多点互连时非常方便，可以省掉许多信号线。

应用RS-485 可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。

3、RS-422RS422总线,RS485和RS422电路原理基本相同，都是以差动方式发送和接受，不需要数字地线。

差动工作是同速率条件下传输距离远的根本原因，这正是二者与RS232的根本区别，因为RS232是单端输入输出，双工工作时至少需要数字地线。

发送线和接受线三条线（异步传输），还可以加其它控制线完成同步等功能。

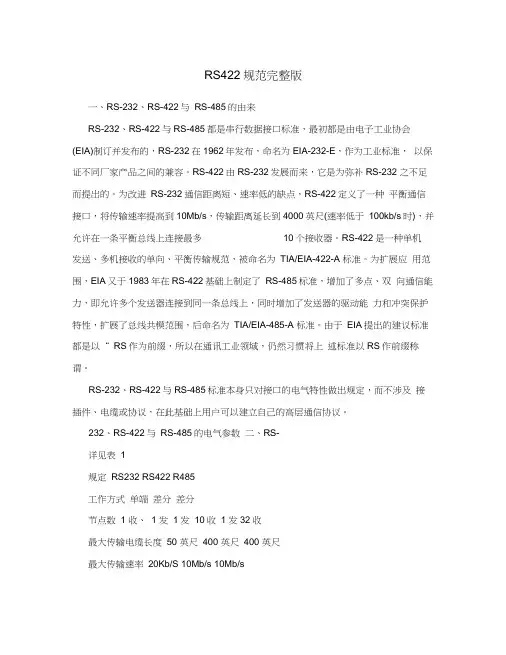

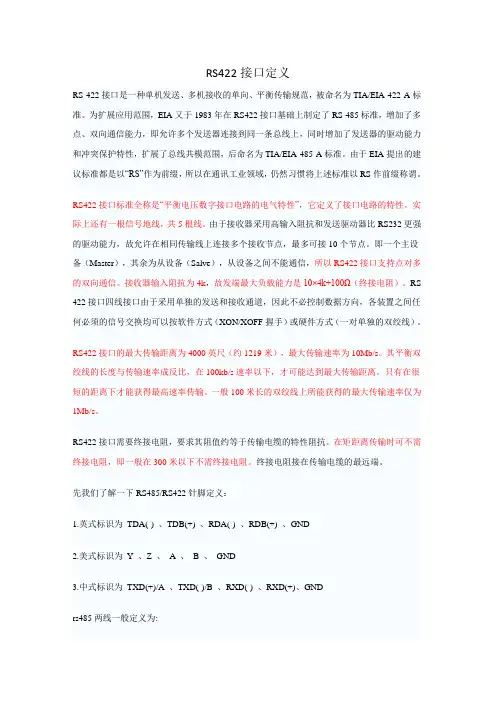

RS422规范完整版一、RS-232、RS-422与RS-485的由来RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会(EIA)制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。

RS-422由RS-232发展而来，它是为弥补RS-232 之不足而提出的。

为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺(速率低于100kb/s时)，并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。

为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A 标准。

由于EIA提出的建议标准都是以“ RS作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。

RS-232、RS-422与RS-485标准本身只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。

232、RS-422与RS-485的电气参数二、RS-详见表1规定RS232 RS422 R485工作方式单端差分差分节点数 1 收、 1 发 1 发10收 1 发32收最大传输电缆长度50 英尺400 英尺400 英尺最大传输速率20Kb/S 10Mb/s 10Mb/s最大驱动输出电压+/-25V -0.25V,+6V -7V,+12V 驱动器输出信号电平（负负载+/-5V,+/-15V +/-2.0V +/-1.5V 载最小值）驱动器输出信号电平空载+/-25V +/-6V +/-6V （空载最大值）驱动器负载阻抗（欧姆）3K,7K 100 54摆率（最大值）30V/ 1 s N/A N/A接收器输入电压范围+/-15V -10V,+10V -7V,+12V接收器输入门限+/-3V +/-200mV +/-200mV接收器输入电阻（欧姆）3K,7K 4K（最小）？12K驱动器共模电压-3V,+3V -1V,+3V接收器共模电压-7V,+7V -7V,+12V表1三、RS-422与RS-485串行接口标准1（平衡传输RS-422、RS-485与RS-232不一样，数据信号采用差分传输方式，也称作平衡传输，它使用一对双绞线，将其中一线定义为A,另一线定义为B,如图2。
