RS-422接口知识

rs232、rs422与rs485接口标准及应用技术RS232、RS422和RS485都是串行通信接口标准，用于在计算机和外部设备之间传输数据。

它们之间的主要区别在于传输距离、速率和信号电平。

1. RS232：RS232是最早的串行通信标准，常用于连接计算机和调制解调器、终端设备、打印机等。

它使用单端口传输数据，信号电平为正负12V，传输距离最远为50英尺（约15米），最高速率为115.2 kbps。

RS232常用的连接线有DB9和DB25两种，其中DB9是9针连接器，DB25是25针连接器。

2. RS422：RS422是一种差分信号传输的串行通信标准，可用于长距离传输和高速率通信。

它使用两对信号线（正负）进行数据传输，信号电平为正负2V到正负6V。

RS422的传输距离可达4000英尺（约1200米），最高速率可达10 Mbps。

RS422常用于工业控制系统、远程监控和数据采集等领域。

3. RS485：RS485也是一种差分信号传输的串行通信标准，与RS422相似，但支持多点通信。

它可以连接多个设备，每个设备都有一个独立的地址，可以进行全双工通信。

RS485的信号电平和传输距离与RS422相同，但最高速率可达10 Mbps。

RS485常用于工业自动化、楼宇自控、安防系统等需要多点通信的场景。

应用技术：1. 硬件连接：- RS232通常使用DB9或DB25连接器，通过串行线缆连接计算机和外部设备。

- RS422和RS485通常使用终端电阻和平衡线连接设备，可以使用不同的连接器，如RJ45。

2. 通信协议：- 通信协议是定义数据传输格式和控制信号的规范。

常见的通信协议包括MODBUS、Profibus、DMX等。

- 通信协议可以根据应用需求进行定制，以满足特定的数据传输和控制要求。

3. 信号转换：- 由于不同设备可能使用不同的串口标准，可能需要使用信号转换器进行转换，以实现不同标准之间的互连。

总结：RS232、RS422和RS485是常用的串行通信接口标准，用于计算机和外部设备之间的数据传输。

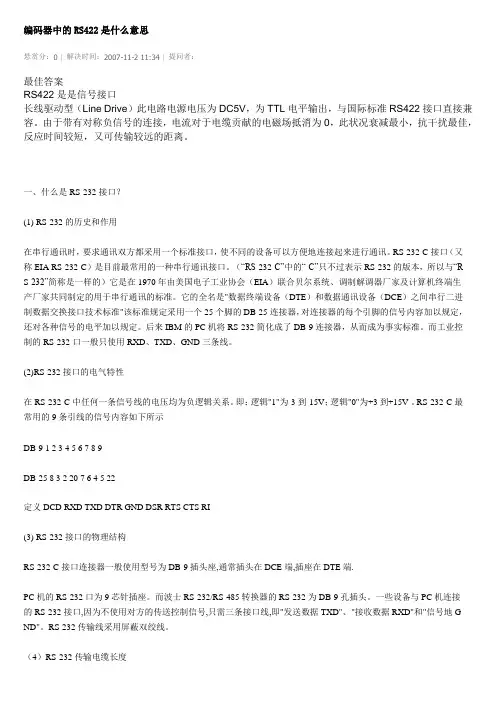

编码器中的RS422是什么意思悬赏分：0 |解决时间：2007-11-2 11:34 |提问者：最佳答案RS422是是信号接口长线驱动型（Line Drive）此电路电源电压为DC5V，为TTL电平输出，与国际标准RS422接口直接兼容。

由于带有对称负信号的连接，电流对于电缆贡献的电磁场抵消为0，此状况衰减最小，抗干扰最佳，反应时间较短，又可传输较远的距离。

一、什么是RS-232 接口？(1) RS-232 的历史和作用在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。

RS-232-C接口（又称EIA RS-232-C）是目前最常用的一种串行通讯接口。

（“RS-232-C”中的“-C”只不过表示RS-232的版本，所以与“RS-232”简称是一样的）它是在1970 年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是"数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准"该标准规定采用一个25 个脚的DB-25 连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。

后来IBM的PC 机将RS-232 简化成了DB-9 连接器，从而成为事实标准。

而工业控制的RS-232 口一般只使用RXD、TXD、GND 三条线。

(2)RS-232 接口的电气特性在RS-232-C 中任何一条信号线的电压均为负逻辑关系。

即：逻辑"1"为-3 到-15V；逻辑"0"为+3 到+15V 。

RS-232-C 最常用的9 条引线的信号内容如下所示DB-9 1 2 3 4 5 6 7 8 9DB-25 8 3 2 20 7 6 4 5 22定义DCD RXD TXD DTR GND DSR RTS CTS RI(3) RS-232 接口的物理结构RS-232-C 接口连接器一般使用型号为DB-9 插头座,通常插头在DCE端,插座在DTE端.PC 机的RS-232 口为9 芯针插座。

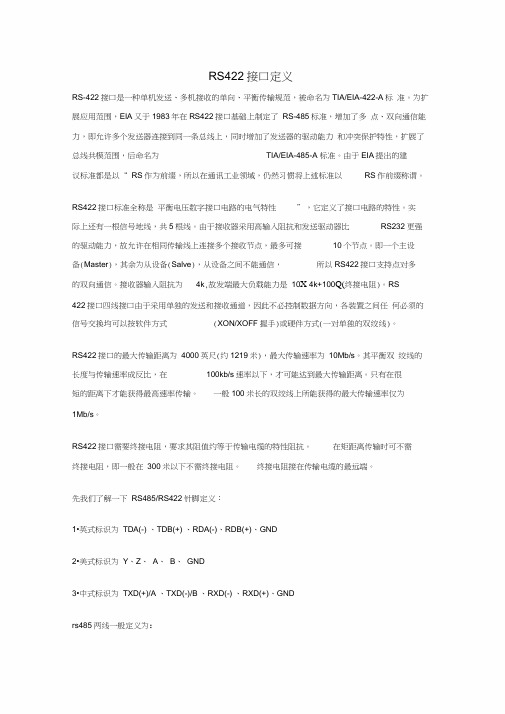

RS422接口定义RS-422接口是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。

为扩展应用范围，EIA又于1983年在RS422接口基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A 标准。

由于EIA提出的建议标准都是以“ RS作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。

RS422接口标准全称是平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。

实际上还有一根信号地线，共5根线。

由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。

即一个主设备(Master)，其余为从设备(Salve)，从设备之间不能通信，所以RS422接口支持点对多的双向通信。

接收器输入阻抗为4k,故发端最大负载能力是10X 4k+100Q(终接电阻)。

RS422接口四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式(XON/XOFF握手)或硬件方式(一对单独的双绞线)。

RS422接口的最大传输距离为4000英尺(约1219米)，最大传输速率为10Mb/s。

其平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能达到最大传输距离。

只有在很短的距离下才能获得最高速率传输。

一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。

RS422接口需要终接电阻，要求其阻值约等于传输电缆的特性阻抗。

在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。

终接电阻接在传输电缆的最远端。

先我们了解一下RS485/RS422针脚定义：1•英式标识为TDA(-) 、TDB(+) 、RDA(-)、RDB(+)、GND2•美式标识为Y、Z、A、B、GND3•中式标识为TXD(+)/A 、TXD(-)/B 、RXD(-) 、RXD(+)、GNDrs485两线一般定义为："A, B"或”Date+,Date-”即常说的：” 485+, 485 —rs485四线一般定义为:Y, Z,A, B,”计算机侧 RS422串行通信接口的插口是 25针公插:1920设备侧RS-422串行接口插头是 25针母插:rs422接口定义Pin Name DirDescription1GND Shield Grou nd 2SRI Signal Rate In dicator 3n/c - Spare 4SD Send Data具体还要根据厂家的使用信号针脚而定，有的使用了 RTS 或DTR 等针脚的485信号135 ST Send Timi ng6 RD Receive Data7 RTS Request To Send8 RR Receiver Ready9CTS r Clear To Send 110 LL Local Loopback11 DM Data Modem12 TR Term inal Ready13 RR Receiver Ready14 RL Remote Loopback15 IC Incoming Call16 SF/SR Select Freque ncy/Select Rate17 TT Terminal Timing18 TM Test Mode19 GND Grou nd20 RC Receive Twister-Pair Com mon21 GND Spare Twister-Pair Retur n22 /SD Send Data TPR23 GND Send Timi ng TPR24 GND Receive Timi ng TPR25 /RS Request To Send TPR26 /RT Receive Timi ng TPR27 /CS Clear To Send TPR28 IS Term inal In Service29 /DM Data Mode TPR。

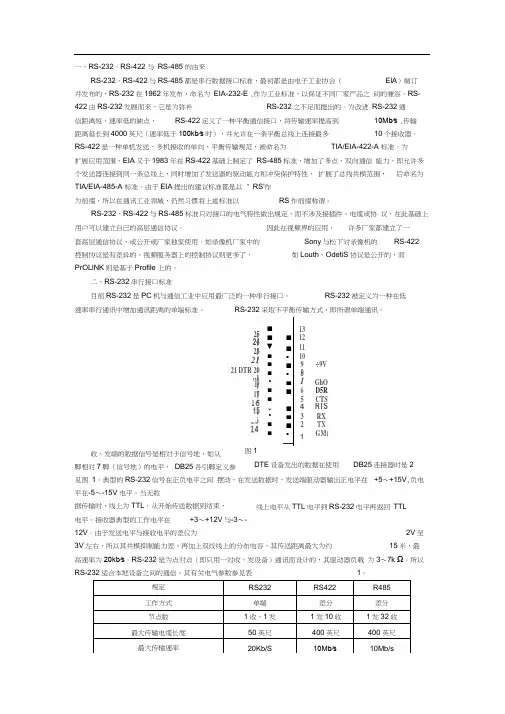

一、RS-232、RS-422 与 RS-485 的由来RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（ ElA ）制订并发布的，RS-232在1962年发布，命名为 EIA-232-E ,作为工业标准，以保证不同厂家产品之 间的兼容。

RS-422由RS-232发展而来，它是为弥补RS-232之不足而提岀的。

为改进 RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb∕s ,传输 距离延长到4000英尺（速率低于100kb∕s 时），并允许在一条平衡总线上连接最多10个接收器。

RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为 TIA/EIA-422-A 标准。

为扩展应用范围，EIA 又于1983年在RS-422基础上制定了 RS-485标准，增加了多点、双向通信 能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性， 扩展了总线共模范围， 后命名为TIA/EIA-485-A 标准。

由于EIA 提岀的建议标准都是以“ RS'作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS 作前缀称谓。

RS-232、RS-422与RS-485标准只对接口的电气特性做岀规定，而不涉及接插件、电缆或协 议，在此基础上用户可以建立自己的高层通信协议。

因此在视频界的应用，许多厂家都建立了一套高层通信协议，或公开或厂家独家使用。

如录像机厂家中的 Sony 与松下对录像机的 RS-422控制协议是有差异的，视频服务器上的控制协议则更多了，如Louth 、OdetiS 协议是公开的，而PrOLlNK 则是基于Profile 上的。

二、RS-232串行接口标准目前RS-232是PC 机与通信工业中应用最广泛的一种串行接口。

RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。

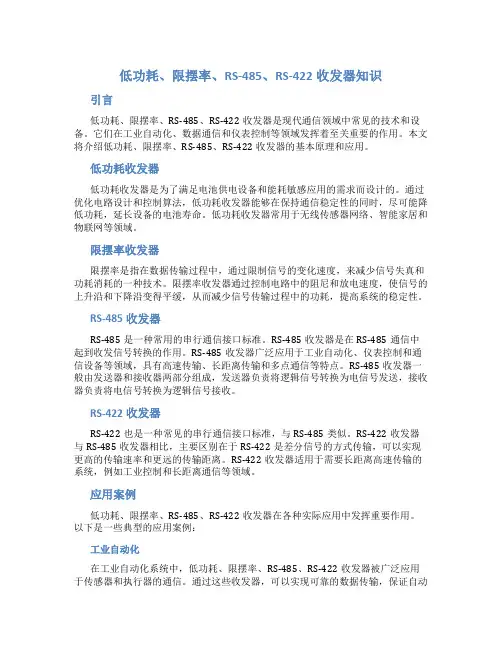

低功耗、限摆率、RS-485、RS-422收发器知识引言低功耗、限摆率、RS-485、RS-422收发器是现代通信领域中常见的技术和设备。

它们在工业自动化、数据通信和仪表控制等领域发挥着至关重要的作用。

本文将介绍低功耗、限摆率、RS-485、RS-422收发器的基本原理和应用。

低功耗收发器低功耗收发器是为了满足电池供电设备和能耗敏感应用的需求而设计的。

通过优化电路设计和控制算法，低功耗收发器能够在保持通信稳定性的同时，尽可能降低功耗，延长设备的电池寿命。

低功耗收发器常用于无线传感器网络、智能家居和物联网等领域。

限摆率收发器限摆率是指在数据传输过程中，通过限制信号的变化速度，来减少信号失真和功耗消耗的一种技术。

限摆率收发器通过控制电路中的阻尼和放电速度，使信号的上升沿和下降沿变得平缓，从而减少信号传输过程中的功耗，提高系统的稳定性。

RS-485收发器RS-485是一种常用的串行通信接口标准。

RS-485收发器是在RS-485通信中起到收发信号转换的作用。

RS-485收发器广泛应用于工业自动化、仪表控制和通信设备等领域，具有高速传输、长距离传输和多点通信等特点。

RS-485收发器一般由发送器和接收器两部分组成，发送器负责将逻辑信号转换为电信号发送，接收器负责将电信号转换为逻辑信号接收。

RS-422收发器RS-422也是一种常见的串行通信接口标准，与RS-485类似。

RS-422收发器与RS-485收发器相比，主要区别在于RS-422是差分信号的方式传输，可以实现更高的传输速率和更远的传输距离。

RS-422收发器适用于需要长距离高速传输的系统，例如工业控制和长距离通信等领域。

应用案例低功耗、限摆率、RS-485、RS-422收发器在各种实际应用中发挥重要作用。

以下是一些典型的应用案例：工业自动化在工业自动化系统中，低功耗、限摆率、RS-485、RS-422收发器被广泛应用于传感器和执行器的通信。

通过这些收发器，可以实现可靠的数据传输，保证自动化系统的稳定性和可靠性。

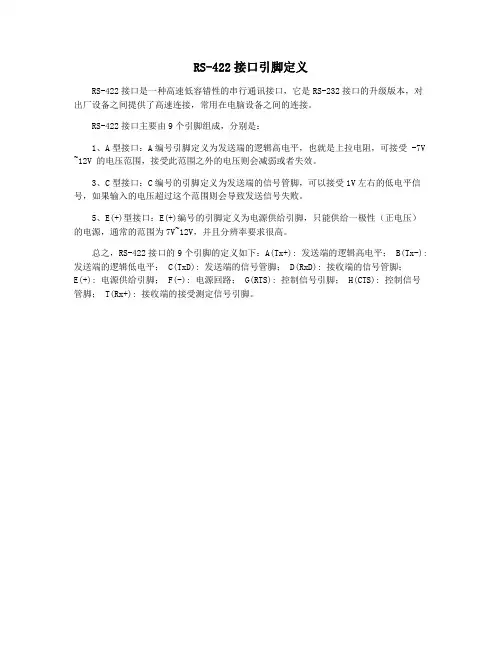

RS-422接口引脚定义
RS-422接口是一种高速低容错性的串行通讯接口，它是RS-232接口的升级版本，对出厂设备之间提供了高速连接，常用在电脑设备之间的连接。

RS-422接口主要由9个引脚组成，分别是：
1、A型接口：A编号引脚定义为发送端的逻辑高电平，也就是上拉电阻，可接受 -7V ~12V 的电压范围，接受此范围之外的电压则会减弱或者失效。

3、C型接口：C编号的引脚定义为发送端的信号管脚，可以接受1V左右的低电平信号，如果输入的电压超过这个范围则会导致发送信号失败。

5、E(+)型接口：E(+)编号的引脚定义为电源供给引脚，只能供给一极性（正电压）
的电源，通常的范围为7V~12V，并且分辨率要求很高。

总之，RS-422接口的9个引脚的定义如下：A(Tx+): 发送端的逻辑高电平； B(Tx-): 发送端的逻辑低电平； C(TxD): 发送端的信号管脚； D(RxD): 接收端的信号管脚；
E(+): 电源供给引脚； F(-): 电源回路； G(RTS): 控制信号引脚； H(CTS): 控制信号
管脚； T(Rx+): 接收端的接受测定信号引脚。

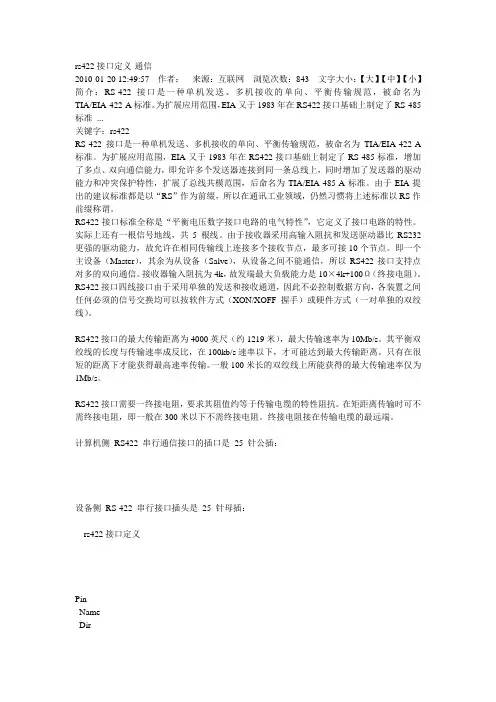

RS-422接口是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。

为扩展应用范围，EIA又于1983年在R S422接口基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。

由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。

RS422接口标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。

实际上还有一根信号地线，共5根线。

由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。

即一个主设备（Master），其余为从设备（Salve），从设备之间不能通信，所以RS422接口支持点对多的双向通信。

接收器输入阻抗为4k，故发端最大负载能力是10×4k+100Ω（终接电阻）。

RS422接口四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XON/XOFF握手）或硬件方式（一对单独的双绞线）。

RS422接口的最大传输距离为4000英尺（约1219米），最大传输速率为10Mb/s。

其平衡双绞线的长度与传输速率成反比，在100kb/s 速率以下，才可能达到最大传输距离。

只有在很短的距离下才能获得最高速率传输。

一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。

RS422接口需要一终接电阻，要求其阻值约等于传输电缆的特性阻抗。

在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。

终接电阻接在传输电缆的最远端。

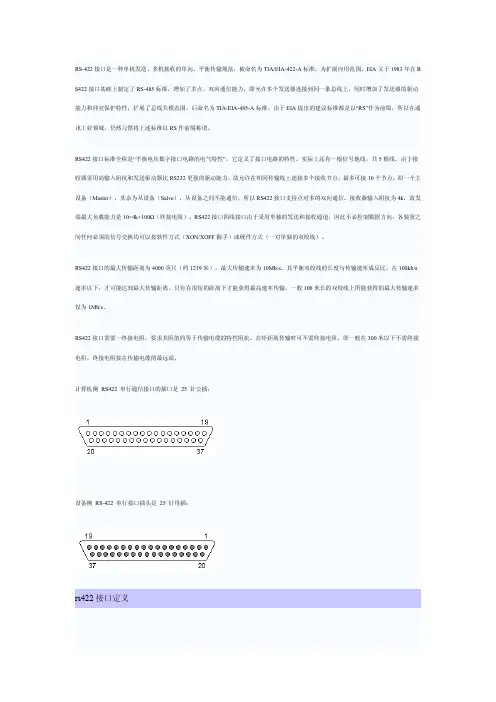

计算机侧 RS422 串行通信接口的插口是 25 针公插：设备侧 RS-422 串行接口插头是 25 针母插：rs422接口定义1 GND Shield Ground2 SRI Signal Rate Indicator3 n/c - Spare4 SD Send Data5 ST Send Timing6 RD Receive Data7 RTS Request To Send8 RR Receiver Ready9 CTS Clear To Send10 LL Local Loopback11 DM Data Modem12 TR Terminal Ready13 RR Receiver Ready14 RL Remote Loopback15 IC Incoming Call16 SF/SR Select Frequency/Select Rate17 TT Terminal Timing18 TM Test Mode19 GND Ground20 RC Receive Twister-Pair Common21 GND Spare Twister-Pair Return22 /SD Send Data TPR23 GND Send Timing TPR24 GND Receive Timing TPR25 /RS Request To Send TPR26 /RT Receive Timing TPR27 /CS Clear To Send TPR28 IS Terminal In Service29 /DM Data Mode TPR30 /TR Terminal Ready TPR31 /RR Receiver TPR32 SS Select Standby33 SQ Signal Quality34 NS New Signal35 /TT Terminal Timing TPR36 SB Standby Indicator37 SC Send Twister Pair CommonRS485总线标准是工业中（考勤，监控，数据采集系统）使用非常广泛的双向、平衡传输标准接口，支持多点连接，允许创建多达32个节点的网络；最大传输距离1200m，支持1200 m时为100kb/s的高速度传输，抗干扰能力很强，布线仅有两根线很简单。

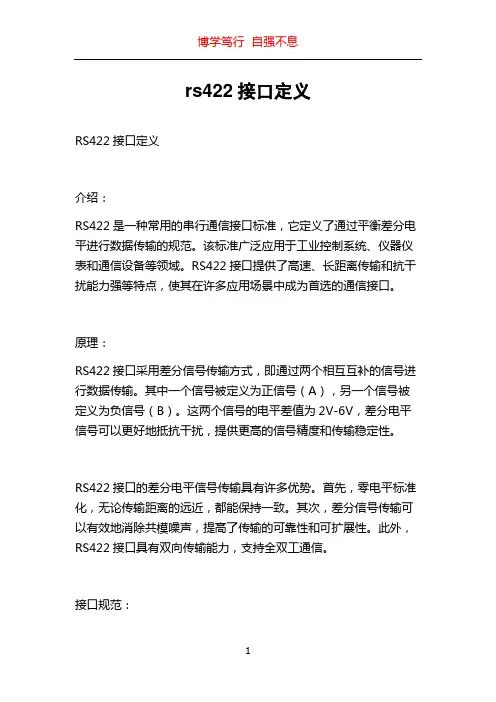

rs422接口定义RS422接口定义介绍：RS422是一种常用的串行通信接口标准，它定义了通过平衡差分电平进行数据传输的规范。

该标准广泛应用于工业控制系统、仪器仪表和通信设备等领域。

RS422接口提供了高速、长距离传输和抗干扰能力强等特点，使其在许多应用场景中成为首选的通信接口。

原理：RS422接口采用差分信号传输方式，即通过两个相互互补的信号进行数据传输。

其中一个信号被定义为正信号（A），另一个信号被定义为负信号（B）。

这两个信号的电平差值为2V-6V，差分电平信号可以更好地抵抗干扰，提供更高的信号精度和传输稳定性。

RS422接口的差分电平信号传输具有许多优势。

首先，零电平标准化，无论传输距离的远近，都能保持一致。

其次，差分信号传输可以有效地消除共模噪声，提高了传输的可靠性和可扩展性。

此外，RS422接口具有双向传输能力，支持全双工通信。

接口规范：RS422接口的物理层规范包括传输线路、电气特性和连接器等方面。

传输线路：RS422接口的传输线路一般采用平衡传输方式，使用双绞线作为传输介质。

对于较短距离的通信，可以采用普通的双绞线；而对于较长距离的通信，可以选择带有屏蔽的双绞线。

电气特性：RS422接口定义了标准的电气特性，包括信号电平、波特率和驱动能力等。

信号电平一般为±2V至±6V，波特率范围从100bps到10Mbps。

此外，RS422接口能够提供较高的驱动能力，可以驱动多个接收器。

连接器：RS422接口通常使用DB9或DB25连接器进行连接。

DB9连接器包含9个引脚，可以满足较简单的连接需求；而DB25连接器包含25个引脚，适用于复杂的连接需求。

应用：RS422接口广泛应用于工业自动化控制、通信设备和仪器仪表等领域。

以下是一些常见的应用场景：1. 工业控制系统：RS422接口的高可靠性和抗干扰能力使其成为工业控制系统的理想选择。

它可以用于传输控制信号、传感器数据和执行器控制等信息。
