机械设计基础课件齿轮传动机械设计基础课件：齿轮传动1.引言齿轮传动是机械设计中的一种基本传动方式，广泛应用于各种机械设备的运动和动力传递。
齿轮传动具有结构简单、传动效率高、可靠性好、寿命长等优点，因此在工业生产和日常生活中得到广泛应用。
本课件将介绍齿轮传动的基本原理、分类、设计方法和应用。
2.齿轮传动的基本原理齿轮传动是利用齿轮副的啮合来传递动力和运动的一种传动方式。
齿轮副由两个或多个齿轮组成，其中主动齿轮通过旋转驱动从动齿轮，从而实现动力和运动的传递。
齿轮副的啮合是通过齿轮齿廓的接触来实现的，齿廓的形状和尺寸决定了齿轮传动的性能和精度。
3.齿轮传动的分类齿轮传动根据齿轮的形状和布置方式可分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动、直齿圆锥齿轮传动和蜗轮蜗杆传动等。
直齿圆柱齿轮传动是应用最广泛的一种齿轮传动方式，具有结构简单、制造容易、精度高等优点。
斜齿圆柱齿轮传动具有传动平稳、噪声低、承载能力强等优点，适用于高速和重载的传动场合。
直齿圆锥齿轮传动适用于空间狭小和角度传动的场合。
蜗轮蜗杆传动具有大传动比、自锁性和精度高等特点，适用于低速、大扭矩的传动场合。
4.齿轮传动的设计方法齿轮传动的设计主要包括齿轮的几何设计、强度设计和精度设计。
齿轮的几何设计是根据传动比、工作条件、材料等因素确定齿轮的齿数、模数、压力角等参数。
强度设计是保证齿轮传动在规定的工作条件下具有足够的承载能力和寿命，主要包括齿面接触强度和齿根弯曲强度的计算。
精度设计是保证齿轮传动的精度和运动平稳性，主要包括齿轮的加工精度和装配精度的控制。
5.齿轮传动的应用齿轮传动在工业生产和日常生活中得到广泛应用。
在机床、汽车、船舶、飞机等机械设备中，齿轮传动用于传递动力和运动，实现各种复杂的运动轨迹和速度变化。
在风力发电、水力发电等能源领域，齿轮传动用于传递高速旋转的动力，实现能源的转换和利用。
在、自动化设备等高科技领域，齿轮传动用于实现精确的运动控制和动力传递，提高设备的性能和效率。
齿轮传动工作原理
齿轮传动是一种常见的机械传动方式，主要由一个或多个齿轮组成。
齿轮传动的工作原理基于齿轮之间的啮合，通过齿轮之间的转动来传递动力和运动。
在齿轮传动中，通常会有两个或多个齿轮，分别称为主动齿轮和从动齿轮。
主动齿轮通过外部力或动力源提供动力，从而驱动从动齿轮的转动。
主动齿轮一般具有较大的齿数，用来提供起动力和传递动力，而从动齿轮则根据主动齿轮的转动来实现相应的转动。
齿轮传动的关键在于齿轮之间的啮合。
两个齿轮之间的啮合会导致相互之间的力矩传递和转动。
主动齿轮转动时，通过齿轮的齿面与从动齿轮的齿面相互啮合，使得从动齿轮也开始转动。
齿轮传动的速度比和力矩比由齿轮的齿数比所决定，可以通过改变齿轮的齿数来实现不同的传动比。
齿轮传动拥有许多优点，例如高传动效率、稳定的传动比、较大的传动力矩和紧凑的结构等。
其应用范围十分广泛，可以用于汽车、机械设备、工程机械、机床以及各种其他需要传递动力和运动的领域。
总之，齿轮传动通过齿轮之间的啮合实现动力和运动的传递。
其简单可靠的工作原理使得其成为一种常见且重要的传动方式。
齿轮传动的原理
齿轮传动是一种常见的机械传动方式，通过齿轮之间的啮合来传递力量和转速。
其基本原理如下：
1. 齿轮的作用：齿轮是一种带有齿条的圆盘状零件，其主要作用是传递运动和力量。
齿轮分为驱动齿轮和从动齿轮两种类型。
2. 啮合传动：驱动齿轮和从动齿轮之间的齿条通过啮合，使得两个齿轮同步运动。
齿轮啮合是通过齿轮的齿条与齿条之间的相互接触来实现的。
3. 转速传递：由于齿轮上的齿条数量不同，驱动齿轮和从动齿轮的转速也不同。
转速传递的基本原理是，两个齿轮之间的转矩和功率保持不变，但转速之间存在一定的比例关系。
4. 齿轮传动的比例关系：齿轮传动的转速比由两个齿轮的齿条数量决定。
当驱动齿轮和从动齿轮的齿条数量分别为N1和
N2时，转速比为N2/N1。
转速比决定了从动齿轮的转速相对
于驱动齿轮的转速是加速还是减速。
5. 动力传递：驱动齿轮通过与从动齿轮的啮合，将力量传递给从动齿轮。
当驱动齿轮受到外力作用时，齿轮之间的啮合迫使从动齿轮跟随转动，从而实现力量传递。
总之，齿轮传动通过齿轮间的啮合来传递力量和转速，利用齿轮的不同齿条数量和大小实现转速比的变化。
齿轮传动以其稳定可靠、传动效率高等特点，在机械传动领域得到广泛应用。
机械设计基础机械设计中的齿轮传动设计机械设计基础——机械设计中的齿轮传动设计齿轮传动是机械设计中常用的一种传动方式，广泛应用于各种机械设备中。
齿轮传动能够实现不同转速和扭矩的传递，具有传动效率高、传动比稳定等优点。
本文将介绍机械设计中齿轮传动的基础知识和设计原则。
一、齿轮的基本概念与种类在机械设计中，齿轮是一种用于传递转动运动和扭矩的机构。
其由齿面和轴承部分组成。
常见的齿轮有直齿轮、斜齿轮、蜗杆齿轮等。
不同类型的齿轮适用于不同的传动需求，设计时需根据具体应用场景进行选择。
二、齿轮的基本参数与计算方法齿轮设计中的关键参数有齿数、模数和齿宽等。
齿数决定了齿轮的传动比，而模数和齿宽则影响到齿轮的强度和承载能力。
根据具体的传动要求，可以通过相关的计算公式来确定这些参数的合理取值。
三、齿轮传动的设计原则齿轮传动设计的基本原则是保证传动的可靠性和高效性。
在设计过程中，应遵循以下几个原则：1. 合理选择齿轮的材料和热处理方式，提高其硬度和强度。
2. 选择适当的齿轮模数和分度圆直径，使齿轮传动的效率达到最优。
3. 设计合理的传动比，满足设备的运行要求。
4. 注意齿轮的装配和调整，保证传动的精度和平稳性。
四、齿轮传动的优化设计与应用齿轮传动在实际应用中存在着噪声、振动和磨损等问题。
为了提高齿轮传动的性能，可以采用一些优化设计的方法，如优化齿形、添加减振器等。
此外，在设计过程中还需考虑齿轮传动的摩擦、磨损和润滑等问题，以确保传动的可靠性和寿命。
综上所述，齿轮传动设计是机械设计中的重要内容。
了解齿轮的基本概念和种类，掌握齿轮参数的计算方法，遵循设计原则进行设计，进行优化设计和应用措施，都对于提高齿轮传动的性能和可靠性具有重要意义。
通过不断学习和实践，我们可以不断提升自己在机械设计领域的技术水平，为实际工程问题提供更好的解决方案。
机械设计基础齿轮与传动设计齿轮传动在机械设计中扮演着重要的角色，它能够实现轴的传动和速度变换。
在本文中，我们将探讨机械设计基础齿轮与传动设计的相关知识。
I. 齿轮的基本概念齿轮是一种常见的机械传动装置，它由一对或多对齿轮齿排列而成。
齿轮通常由金属材料制成，具有齿距、齿高、齿顶高、齿根高等特征。
齿轮通常用于改变两个轴的相对速度和转矩。
II. 齿轮传动的类型1. 平行轴齿轮传动平行轴齿轮传动是指两个轴线平行的齿轮传动。
其中的常见类型包括平行直齿轮传动、齿轮齿条传动以及斜齿轮传动。
平行轴齿轮传动具有结构简单、传动精度高等优点，广泛应用于各种机械设备中。
2. 直交轴齿轮传动直交轴齿轮传动是指两个轴线相交的齿轮传动。
其中的常见类型包括锥齿轮传动和蜗杆传动。
直交轴齿轮传动常用于需要改变转向的场合，具有传动平稳、传动效率高等优点。
3. 立轴齿轮传动立轴齿轮传动是指齿轮轴线与水平面成一定角度的齿轮传动。
其中的常见类型包括三角带齿轮传动和齿轮减速器。
立轴齿轮传动用于传输高速和大功率的情况，具有结构紧凑、传动平稳等特点。
III. 齿轮的设计要点1. 齿轮模数的选择齿轮的模数是指齿轮齿数与齿轮模数的比值，是齿轮设计的重要参数之一。
在选择齿轮模数时，需要考虑到齿轮的载荷、传动比、齿轮材料等因素，以满足设计要求。
2. 齿轮的齿数计算齿轮的齿数是齿轮设计中的关键参数，它会影响到齿轮的传动比、齿轮的载荷等性能指标。
齿数的计算需要考虑到传动比、齿轮径等因素，以保证齿轮传动效率和可靠性。
3. 齿轮的强度计算齿轮的强度计算是指确定齿轮的承载能力和抗疲劳能力。
在齿轮设计中，需要计算齿轮的接触应力、弯曲应力等参数，以确保齿轮的安全可靠。
4. 齿轮的啮合性能齿轮的啮合性能是指齿轮在传动中的准确性和平稳性。
在齿轮设计中，需要注意齿轮的齿形、齿距、齿顶间隙等参数，以保证齿轮的良好啮合性能。
IV. 齿轮传动的应用齿轮传动广泛应用于机械工程领域。

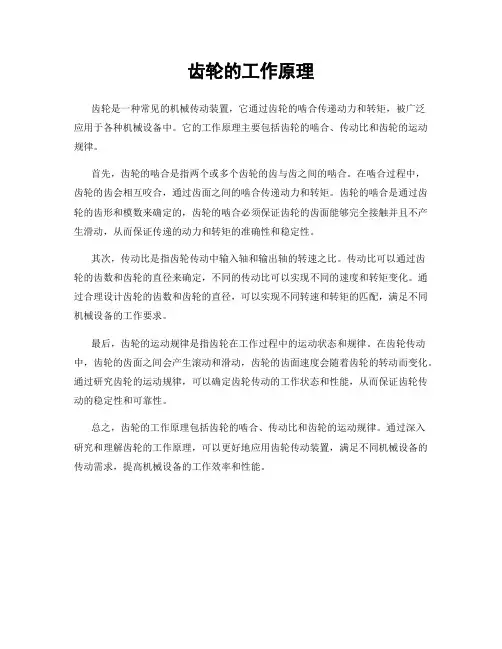

齿轮的工作原理
齿轮是一种常见的机械传动装置，它通过齿轮的啮合传递动力和转矩，被广泛
应用于各种机械设备中。
它的工作原理主要包括齿轮的啮合、传动比和齿轮的运动规律。
首先，齿轮的啮合是指两个或多个齿轮的齿与齿之间的啮合。
在啮合过程中，
齿轮的齿会相互咬合，通过齿面之间的啮合传递动力和转矩。
齿轮的啮合是通过齿轮的齿形和模数来确定的，齿轮的啮合必须保证齿轮的齿面能够完全接触并且不产生滑动，从而保证传递的动力和转矩的准确性和稳定性。
其次，传动比是指齿轮传动中输入轴和输出轴的转速之比。
传动比可以通过齿
轮的齿数和齿轮的直径来确定，不同的传动比可以实现不同的速度和转矩变化。
通过合理设计齿轮的齿数和齿轮的直径，可以实现不同转速和转矩的匹配，满足不同机械设备的工作要求。
最后，齿轮的运动规律是指齿轮在工作过程中的运动状态和规律。
在齿轮传动中，齿轮的齿面之间会产生滚动和滑动，齿轮的齿面速度会随着齿轮的转动而变化。
通过研究齿轮的运动规律，可以确定齿轮传动的工作状态和性能，从而保证齿轮传动的稳定性和可靠性。
总之，齿轮的工作原理包括齿轮的啮合、传动比和齿轮的运动规律。
通过深入
研究和理解齿轮的工作原理，可以更好地应用齿轮传动装置，满足不同机械设备的传动需求，提高机械设备的工作效率和性能。
