自相关和互相关

自相关与互相关函数的计算与应用自相关函数和互相关函数是信号处理中常用的概念和工具，用于描述信号之间的相关性和相似性。

在本文中，我们将介绍自相关函数和互相关函数的计算方法，并探讨它们在实际应用中的用途。

一、自相关函数的计算与应用自相关函数是描述一个信号与其自身之间的相关程度的函数。

它的计算方法是将信号与其自身进行卷积，然后对结果进行归一化处理。

自相关函数具有以下性质：1. 自相关函数的取值范围是[-1, 1]之间。

当自相关函数的取值接近1时，表示信号之间具有高度的相关性；当取值接近-1时，表示信号之间具有高度的反相关性；当取值接近0时，表示信号之间不存在相关性。

2. 自相关函数的峰值对应着信号的周期。

通过找到自相关函数的峰值，我们可以确定信号的周期，从而对信号进行频域分析和周期性检测等操作。

3. 自相关函数可以用于信号的降噪和滤波。

通过计算信号的自相关函数，我们可以找到信号中的重复模式，并进行滤波操作，从而去除噪声和杂乱的信号成分。

二、互相关函数的计算与应用互相关函数是描述两个信号之间相关程度的函数。

它的计算方法是将两个信号进行卷积，然后对结果进行归一化处理。

互相关函数具有以下性质：1. 互相关函数可以用于信号的相似性匹配和模式识别。

通过计算待匹配信号和参考信号的互相关函数，我们可以找到信号之间的相似性，并进行模式匹配和识别操作。

2. 互相关函数可以用于信号的延时估计。

通过计算信号之间的互相关函数，我们可以估计信号之间的时间延迟，从而实现信号的同步和对齐。

3. 互相关函数可以用于信号的频率测量。

通过计算信号之间的互相关函数的频域分析，我们可以获得信号的频率信息，从而实现信号的频率测量和频域分析。

三、自相关与互相关函数的应用示例自相关和互相关函数在信号处理和模式识别领域有着广泛的应用。

以下是一些常见的应用示例：1. 语音信号处理：通过计算语音信号的自相关函数，可以实现语音信号的周期性检测和降噪操作，从而提高语音识别的准确性。

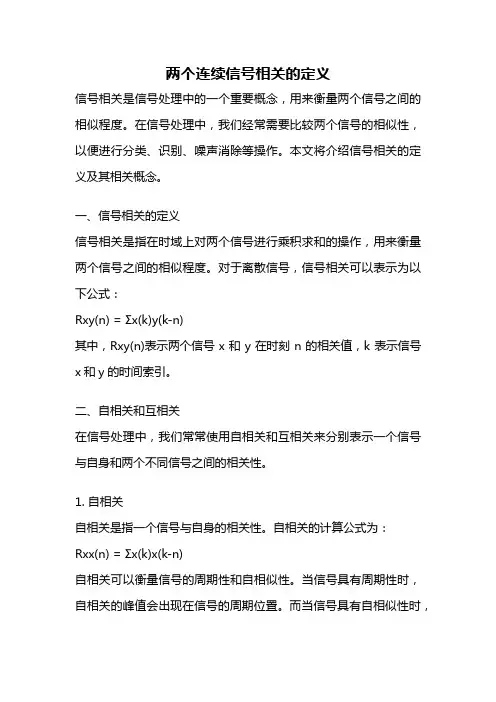

两个连续信号相关的定义信号相关是信号处理中的一个重要概念，用来衡量两个信号之间的相似程度。

在信号处理中，我们经常需要比较两个信号的相似性，以便进行分类、识别、噪声消除等操作。

本文将介绍信号相关的定义及其相关概念。

一、信号相关的定义信号相关是指在时域上对两个信号进行乘积求和的操作，用来衡量两个信号之间的相似程度。

对于离散信号，信号相关可以表示为以下公式：Rxy(n) = Σx(k)y(k-n)其中，Rxy(n)表示两个信号x和y在时刻n的相关值，k表示信号x和y的时间索引。

二、自相关和互相关在信号处理中，我们常常使用自相关和互相关来分别表示一个信号与自身和两个不同信号之间的相关性。

1. 自相关自相关是指一个信号与自身的相关性。

自相关的计算公式为：Rxx(n) = Σx(k)x(k-n)自相关可以衡量信号的周期性和自相似性。

当信号具有周期性时，自相关的峰值会出现在信号的周期位置。

而当信号具有自相似性时，自相关的峰值会在不同时间位置上出现。

2. 互相关互相关是指两个不同信号之间的相关性。

互相关的计算公式为：Rxy(n) = Σx(k)y(k-n)互相关可以衡量两个信号之间的相似程度。

当两个信号完全相同时，互相关的峰值会出现在时间0的位置。

而当两个信号不同但具有相似特征时，互相关的峰值会在不同时间位置上出现。

三、信号相关的应用信号相关在信号处理中有广泛的应用，以下介绍几个常见的应用场景：1. 信号匹配信号相关可以用于信号匹配，即比较一个信号与一组已知信号之间的相似程度，从而实现信号的分类、识别等任务。

例如，可以使用互相关来比较一个语音信号与一组预先录制的语音模板，从而实现语音识别。

2. 噪声消除信号相关可以用于噪声消除，即从受到噪声干扰的信号中提取出原始信号。

通过计算信号与噪声的互相关，可以得到噪声的特征，并将其从原始信号中减去，从而实现噪声的消除。

3. 时延估计信号相关可以用于时延估计，即确定两个信号之间的时间差。

相关函数１.自相关函数自相关函数就是信号在时域中特性的平均度量,它用来描述信号在一个时刻的取值与另一时刻取值的依赖关系,其定义式为(2、4、6)对于周期信号,积分平均时间T为信号周期。

对于有限时间内的信号,例如单个脉冲,当T趋于无穷大时,该平均值将趋于零,这时自相关函数可用下式计算(2、4、7)自相关函数就就是信号x(t)与它的时移信号x(t+τ)乘积的平均值,它就是时移变量τ的函数。

例如信号的自相关函数为若信号就是由两个频率与初相角不同的频率分量组成,即,则对于正弦信号,由于,其自相关函数仍为由此可见,正弦(余弦)信号的自相关函数同样就是一个余弦函数。

它保留了原信号的频率成分,其频率不变,幅值等于原幅值平方的一半,即等于该频率分量的平均功率,但丢失了相角的信息。

自相关函数具有如下主要性质:(1)自相关函数为偶函数,,其图形对称于纵轴。

因此,不论时移方向就是导前还就是滞后(τ为正或负),函数值不变。

(2)当τ＝0时,自相关函数具有最大值,且等于信号的均方值,即(2、4、8)(3)周期信号的自相关函数仍为同频率的周期信号。

(4)若随机信号不含周期成分,当τ趋于无穷大时,趋于信号平均值的平方,即(2、4、9)实际工程应用中,常采用自相关系数来度量其不同时刻信号值之间的相关程度,定义式为(2、4、10)当τ＝0时,＝1,说明相关程度最大;当τ＝∞时,,说明信号x(t)与x(t+τ)之间彼此无关。

由于,所以。

值的大小表示信号相关性的强弱。

自相关函数的性质可用图2、4、3表示。

图2、4、3 自相关函数的性质常见四种典型信号的自相关函数如图2、4、4所示,自相关函数的典型应用包括:(1)检测信号回声(反射)。

若在宽带信号中存在着带时间延迟的回声,那么该信号的自相关函数将在处也达到峰值(另一峰值在处),这样可根据确定反射体的位置,同时自相关系数在处的值将给出反射信号相对强度的度量。

时间历程自相关函数图形正弦波正弦波加随机噪声窄带随机噪声宽带随机噪声图2、4、4 四种典型信号的自相关函数(2)检测淹没在随机噪声中的周期信号。

自相关函数和互相关函数计算和作图的整理欧阳家百（2021.03.07）1. 首先说说自相关和互相关的概念。

--[转版友gghhjj]-------------------------------------------------------------------------------------这个是信号分析里的概念，他们分别表示的是两个时间序列之间和同一个时间序列在任意两个不同时刻的取值之间的相关程度，即互相关函数是描述随机信号 x(t),y(t)在任意两个不同时刻t1，t2的取值之间的相关程度，自相关函数是描述随机信号x(t)在任意两个不同时刻t1，t2的取值之间的相关程度。

------------------------------------------------------------------------------------------------------------------------------------------------[转版友hustyoung]-----------------------------------------------------------------------------------自相关函数是描述随机信号X(t)在任意两个不同时刻t1，t2的取值之间的相关程度；互相关函数给出了在频域内两个信号是否相关的一个判断指标，把两测点之间信号的互谱与各自的自谱联系了起来。

它能用来确定输出信号有多大程度来自输入信号，对修正测量中接入噪声源而产生的误差非常有效。

----------------------------------------------------------------------------------------------------------------------------------------------事实上，在图象处理中，自相关和互相关函数的定义如下：设原函数是f(t)，则自相关函数定义为R(u)=f(t)*f(-t)，其中*表示卷积；设两个函数分别是f(t)和g(t)，则互相关函数定义为R(u)=f(t)*g(-t)，它反映的是两个函数在不同的相对位置上互相匹配的程度。

相关函数１．自相关函数自相关函数是信号在时域中特性的平均度量，它用来描述信号在一个时刻的取值和另一时刻取值的依赖关系，其定义式为（2.4.6）对于周期信号，积分平均时间T为信号周期。

对于有限时间内的信号，例如单个脉冲，当T趋于无穷大时，该平均值将趋于零，这时自相关函数可用下式计算（2.4.7）自相关函数就是信号x(t)和它的时移信号x(t+τ)乘积的平均值，它是时移变量τ的函数。

例如信号的自相关函数为若信号是由两个频率和初相角不同的频率分量组成，即，则对于正弦信号，由于，其自相关函数仍为由此可见，正弦（余弦）信号的自相关函数同样是一个余弦函数。

它保留了原信号的频率成分，其频率不变，幅值等于原幅值平方的一半，即等于该频率分量的平均功率，但丢失了相角的信息。

自相关函数具有如下主要性质：（1）自相关函数为偶函数，，其图形对称于纵轴。

因此，不论时移方向是导前还是滞后（τ为正或负），函数值不变。

（2）当τ＝0时，自相关函数具有最大值，且等于信号的均方值，即（2.4.8）（3）周期信号的自相关函数仍为同频率的周期信号。

（4）若随机信号不含周期成分，当τ趋于无穷大时，趋于信号平均值的平方，即（2.4.9）实际工程使用中，常采用自相关系数来度量其不同时刻信号值之间的相关程度，定义式为（2.4.10）当τ＝0时，＝1，说明相关程度最大；当τ＝∞时，，说明信号x(t)和x(t+τ)之间彼此无关。

由于，所以。

值的大小表示信号相关性的强弱。

自相关函数的性质可用图2.4.3表示。

图2.4.3 自相关函数的性质常见四种典型信号的自相关函数如图2.4.4所示，自相关函数的典型使用包括：（1）检测信号回声（反射）。

若在宽带信号中存在着带时间延迟的回声，那么该信号的自相关函数将在处也达到峰值（另一峰值在处），这样可根据确定反射体的位置，同时自相关系数在处的值将给出反射信号相对强度的度量。

时间历程自相关函数图形正弦波正弦波加随机噪声窄带随机噪声宽带随机噪声图2.4.4 四种典型信号的自相关函数（2）检测淹没在随机噪声中的周期信号。

相关函数１．自相关函数ﻫ自相关函数就是信号在时域中特性得平均度量,它用来描述信号在一个时刻得取值与另一时刻取值得依赖关系,其定义式为ﻫ(2、4、6）ﻫﻫ对于周期信号，积分平均时间T为信号周期。

对于有限时间内得信号，例如单个脉ﻫ冲，当T趋于无穷大时，该平均值将趋于零，这时自相关函数可用下式计算（2、4、7)ﻫ自相关函数就就是信号ｘ(t）与它得时移信号x(t+τ）乘积得平均值，它就是时移变量τ得函ﻫ数。

ﻫﻫ例如信号得自相关函数为ﻫ若信号就是由两个频率与初相角不同得频率分量组成,即，则ﻫﻫ对于正弦信号,由于，其自相关函数仍为ﻫﻫﻫ由此可见，正弦（余弦）信号得自相关函数同样就是一个余弦函数。

它保留了原信号ﻫ得频率成分,其频率不变，幅值等于原幅值平方得一半，即等于该频率分量得平均功率ﻫ，但丢失了相角得信息。

ﻫﻫ自相关函数具有如下主要性质：ﻫ (１）自相关函数为偶函数,，其图形对称于纵轴。

因此,不论时移方向就是导前还就是滞后(τ为正或负)，函数值不变。

（２）当τ=0时,自相关函数具有最大值，且等于信号得均方值，即（２、4、8)ﻫ（3）周期信号得自相关函数仍为同频率得周期信号。

（４）若随机信号不含周期成分,当τ趋于无穷大时,趋于信号平均值得平方ﻫ，即ﻫ (２、4、9)实际工程应用中，常采用自相关系数来度量其不同时刻信号值之间得相关程ﻫ度,定义式为ﻫ (2、4、１0）ﻫ当τ＝0时，＝１,说明相关程度最大;当τ＝∞时，,说明信号x（ｔ）与x(ｔ＋τ）之间彼此无关。

由于，所以.值得大小表示信号相关性得强弱。

ﻫﻫ自相关函数得性质可用图2、4、3表示.图2、4、3 自相关函数得性质常见四种典型信号得自相关函数如图２、4、4所示,自相关函数得典型应用包括: ﻫ（1)检测信号回声(反射）。

若在宽带信号中存在着带时间延迟得回声,那么该信号得自相关函数将在处也达到峰值（另一峰值在处)，这样可根据确定ﻫ反射体得位置，同时自相关系数在处得值将给出反射信号相对强度得度量。

[原创]自相关函数和互相关函数计算和作图的整理及一点心得大家好像对这个问题提问得比较多，所以花了一点时间整理如下。

1. 首先说说自相关和互相关的概念。

这个是信号分析里的概念，他们分别表示的是两个时间序列之间和同一个时间序列在任意两个不同时刻的取值之间的相关程度，即互相关函数是描述随机信号x(t),y(t)在任意两个不同时刻t1，t2的取值之间的相关程度，自相关函数是描述随机信号x(t)在任意两个不同时刻t1，t2的取值之间的相关程度。

自相关函数是描述随机信号X(t)在任意两个不同时刻t1，t2的取值之间的相关程度；互相关函数给出了在频域内两个信号是否相关的一个判断指标，把两测点之间信号的互谱与各自的自谱联系了起来。

它能用来确定输出信号有多大程度来自输入信号，对修正测量中接入噪声源而产生的误差非常有效。

----------------------------------------------------------------------------------------------------------------------------------------------事实上，在图象处理中，自相关和互相关函数的定义如下：设原函数是f(t)，则自相关函数定义为R(u)=f(t)*f(-t)，其中*表示卷积；设两个函数分别是f(t)和g(t)，则互相关函数定义为R(u)=f(t)*g(-t)，它反映的是两个函数在不同的相对位置上互相匹配的程度。

那么，如何在matlab中实现这两个相关并用图像显示出来呢？这个问题happy教授给出了完整答案：-----------[转happy教授]---------------------dt=.1;t=[0:dt:100];x=cos(t);[a,b]=xcorr(x,'unbiased');plot(b*dt,a)----------------------------------------------------- 上面代码是求自相关函数并作图，对于互相关函数，稍微修改一下就可以了，即把[a,b]=xcorr(x,'unbiased');改为[a,b]=xcorr(x,y,'unbiased');便可。

信号相关分析原理自相关函数互相关函数1. 自相关函数（Autocorrelation Function）：自相关函数用于衡量信号与其自身之间的相似性和相关性。

自相关函数是信号的一个函数，描述了信号与其自身在不同时间延迟下的相似程度。

自相关函数的计算公式为：R_xx(tau) = E[x(t)x(t+tau)]其中，R_xx(tau)表示在时间延迟tau下信号x(t)与自身的相关程度，E表示期望值运算。

自相关函数的值越大，表示信号在不同时间延迟下的相似性越高。

自相关函数在信号处理中有广泛的应用，例如：-信号周期性分析：自相关函数可以用于检测信号是否具有周期性，通过寻找自相关函数的周期性峰值，可以判断信号的周期。

-信号估计：通过自相关函数的峰值位置可以估计信号的延迟时间。

2. 互相关函数（Cross-correlation Function）：互相关函数用于衡量两个信号之间的相似性和相关性。

互相关函数描述了两个信号在不同时间延迟下的相似程度。

互相关函数的计算公式为：R_xy(tau) = E[x(t)y(t+tau)]其中，R_xy(tau)表示信号x(t)与信号y(t)在时间延迟tau下的相关程度。

互相关函数的值越大，表示信号之间的相关性越高。

互相关函数在信号处理中也有广泛的应用，例如：-图像配准：互相关函数可以用于图像配准，通过计算两幅图像之间的互相关函数找到最大峰值，可以确定两幅图像的平移和旋转关系。

-信号相似性检测：在音频、图像和视频等领域中，可以通过互相关函数比较两段信号之间的相似性，例如音频中的语音识别和音乐识别。

总结起来，自相关函数和互相关函数是信号相关分析中常用的方法，可以用来描述信号之间的相似性、周期性和相关程度。

通过计算自相关函数和互相关函数可以在信号处理、图像处理和音频处理等领域中得到广泛的应用。

自相关与互相关函数的快速算法实现自相关（Autocorrelation）与互相关（Cross-correlation）是信号处理中常用的分析方法，可以用于信号的频域分析、滤波器设计、模式识别等领域。

在实际应用中，为了提高计算效率，常常需要使用快速算法来实现自相关与互相关的计算。

本文将介绍一些常见的快速算法实现方法。

一、自相关函数的快速算法实现自相关函数（Autocorrelation Function）用于计算信号在不同时刻与自身之间的相似性。

在时域上，自相关函数定义如下：R(k) = ∑[x(n) * x(n-k)]其中，x(n)表示输入信号的第n个样本，k表示时延。

传统的自相关函数计算方法需要进行多次乘法和累加运算，计算复杂度较高。

为了加速计算过程，可以使用快速傅里叶变换（FFT）来实现。

具体步骤如下：1. 对输入信号x(n)进行零填充，得到长度为N的序列X(n)，N为2的整数次幂。

2. 对序列X(n)进行FFT运算，得到频域表示X(k)。

3. 将频域表示X(k)的每个元素乘以其共轭复数，得到乘积序列Y(k)。

4. 对乘积序列Y(k)进行IFFT运算，得到自相关函数R(k)。

通过使用FFT和IFFT算法，可以将自相关函数的计算复杂度从O(N^2)降低到O(N log N)，大大提高了计算效率。

二、互相关函数的快速算法实现互相关函数（Cross-correlation Function）则用于计算两个不同信号之间的相似性或相关性。

在时域上，互相关函数定义如下：C(k) = ∑[x(n) * y(n-k)]其中，x(n)和y(n)分别为两个输入信号的第n个样本，k表示时延。

也可以使用FFT来加速互相关函数的计算过程。

具体步骤如下：1. 对输入信号x(n)和y(n)进行零填充，得到长度为N的序列X(n)和Y(n)，N为2的整数次幂。

2. 对序列X(n)和Y(n)进行FFT运算，得到频域表示X(k)和Y(k)。

第五章信号处理初步信号处理的目的:1、分离信、噪，提高信噪比。

2、从信号中提取有用的特征信号。

3、修正测试系统的某些误差，如传感器的线性误差、温度影响等。

第一节数字信号处理的基本步骤一、数字信号处理的基本步骤图5-1 数字信号处理系统简图1、预处理是指在数字处理之前，对信号用模拟方法进行的处理。

把信号变成适于数字处理的形式，以减小数字处理的困难。

(1) 信号电压幅值处理，使之适宜于采样；(2) 过滤信号中的高频噪声；(3) 隔离信号中的直流分量，消除趋势项；(4) 如果信号是调制信号，则进行解调。

信号调理环节应根据被测对象、信号特点和数学处理设备的能力进行安排。

2、A／D转换是将预处理以后的模拟信号变为数字信号，存入到指定的地方，其核心是A/V转换器。

信号处理系统的性能指标与其有密切关系。

3、对采集到的数字信号进行分析和计算，可用数字运算器件组成信号处理器完成，也可用通用计算机。

目前分析计算速度很快，已近乎达到“实时”。

4、结果显示一般采用数据和图形显示结果。

第二节信号数字化出现的问题一、概述图5-2为模拟信号)(fXx及其幅频谱)(t图5-2原模拟信号及其幅频谱图5-3为等时距周期脉冲信号序列)s。

(t图5-4为采样后的信号及其频谱图，时域相乘对应频域的卷积相乘。

图5-5为窗函数，目的是用来从采样后的时间序列截取有限时间的一段。

图5-6为窗函数阶段后的有限长离散信号图5-7为频域采样函数。

图5-8为频域采样后的频谱二、时域采样、混叠和采样定理采样过程可以看作用等间隔的单位脉冲序列去乘模拟信号。

这样，各采样点上的信号大小就变成脉冲序列的权值，这些权值将被量化成相应的二进制编码。

其数学上的描述为，间隔为T s的周期脉冲序列g(t)乘模拟信号x(t)。

g(t)由下式表示，即n=0,±1, ±2, ±3,由δ函数的筛选特性可知n=0,±1, ±2, ±3,经时域采样后，各采样点的信号幅值为x(nT s)。
