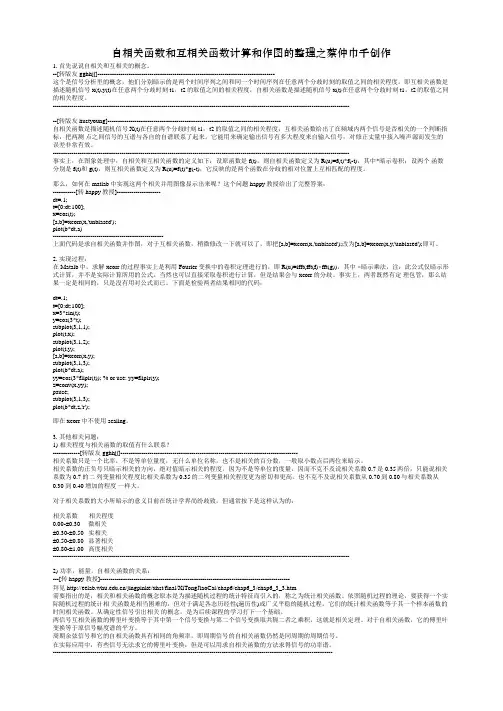

自相关函数和互相关函数计算和作图的整理之蔡仲巾千创作1. 首先说说自相关和互相关的概念。
--[转版友gghhjj]-------------------------------------------------------------------------------------这个是信号分析里的概念，他们分别暗示的是两个时间序列之间和同一个时间序列在任意两个分歧时刻的取值之间的相关程度，即互相关函数是描述随机信号 x(t),y(t)在任意两个分歧时刻t1，t2的取值之间的相关程度，自相关函数是描述随机信号x(t)在任意两个分歧时刻t1，t2的取值之间的相关程度。
------------------------------------------------------------------------------------------------------------------------------------------------[转版友hustyoung]-----------------------------------------------------------------------------------自相关函数是描述随机信号X(t)在任意两个分歧时刻t1，t2的取值之间的相关程度；互相关函数给出了在频域内两个信号是否相关的一个判断指标，把两测点之间信号的互谱与各自的自谱联系了起来。
它能用来确定输出信号有多大程度来自输入信号，对修正丈量中接入噪声源而发生的误差非常有效。
----------------------------------------------------------------------------------------------------------------------------------------------事实上，在图象处理中，自相关和互相关函数的定义如下：设原函数是f(t)，则自相关函数定义为R(u)=f(t)*f(-t)，其中*暗示卷积；设两个函数分别是f(t)和g(t)，则互相关函数定义为R(u)=f(t)*g(-t)，它反映的是两个函数在分歧的相对位置上互相匹配的程度。
matlab互相关运算摘要：1.互相关运算简介2.MATLAB中互相关运算的函数3.互相关运算的参数4.互相关运算的实例5.总结正文：1.互相关运算简介互相关运算是一种在信号处理和图像处理中广泛使用的数学运算。
它用于计算两个信号之间的相似性，即它们在时间或空间上的相关性。
互相关运算的结果是一个相关系数，用于衡量两个信号之间的相似程度。
2.MATLAB中互相关运算的函数在MATLAB中，可以使用correlation函数进行互相关运算。
该函数的基本语法为：C = correlation(x, y)其中，x和y是要进行互相关运算的两个信号。
C是相关系数。
3.互相关运算的参数在进行互相关运算时，还可以使用以下参数：- "coef"：返回相关系数。
- "phase"：返回相位差。
- "m"：返回均值。
- "sd"：返回标准差。
- "n"：返回样本数。
这些参数可以通过以下方式使用：C = correlation(x, y, "coef")4.互相关运算的实例以下是一个使用MATLAB进行互相关运算的实例：% 生成两个信号x = [1, 2, 3, 4, 5];y = [2, 3, 4, 5, 6];% 计算互相关系数C = correlation(x, y);% 显示结果disp(C);5.总结互相关运算是一种在信号处理和图像处理中广泛使用的数学运算。

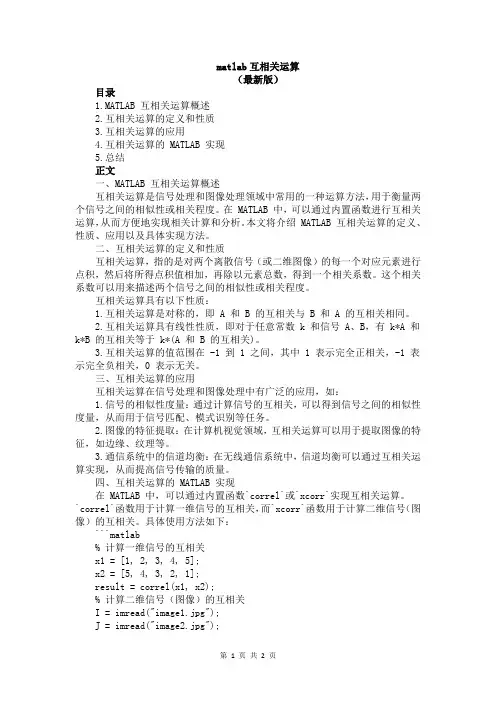

matlab互相关运算（最新版）目录1.MATLAB 互相关运算概述2.互相关运算的定义和性质3.互相关运算的应用4.互相关运算的 MATLAB 实现5.总结正文一、MATLAB 互相关运算概述互相关运算是信号处理和图像处理领域中常用的一种运算方法，用于衡量两个信号之间的相似性或相关程度。
在 MATLAB 中，可以通过内置函数进行互相关运算，从而方便地实现相关计算和分析。
本文将介绍 MATLAB 互相关运算的定义、性质、应用以及具体实现方法。
二、互相关运算的定义和性质互相关运算，指的是对两个离散信号（或二维图像）的每一个对应元素进行点积，然后将所得点积值相加，再除以元素总数，得到一个相关系数。
这个相关系数可以用来描述两个信号之间的相似性或相关程度。
互相关运算具有以下性质：1.互相关运算是对称的，即 A 和 B 的互相关与 B 和 A 的互相关相同。
2.互相关运算具有线性性质，即对于任意常数 k 和信号 A、B，有 k*A 和k*B 的互相关等于 k*(A 和 B 的互相关)。
3.互相关运算的值范围在 -1 到 1 之间，其中 1 表示完全正相关，-1 表示完全负相关，0 表示无关。
三、互相关运算的应用互相关运算在信号处理和图像处理中有广泛的应用，如：1.信号的相似性度量：通过计算信号的互相关，可以得到信号之间的相似性度量，从而用于信号匹配、模式识别等任务。
2.图像的特征提取：在计算机视觉领域，互相关运算可以用于提取图像的特征，如边缘、纹理等。
3.通信系统中的信道均衡：在无线通信系统中，信道均衡可以通过互相关运算实现，从而提高信号传输的质量。
四、互相关运算的 MATLAB 实现在 MATLAB 中，可以通过内置函数`correl`或`xcorr`实现互相关运算。
`correl`函数用于计算一维信号的互相关，而`xcorr`函数用于计算二维信号（图像）的互相关。
具体使用方法如下：```matlab% 计算一维信号的互相关x1 = [1, 2, 3, 4, 5];x2 = [5, 4, 3, 2, 1];result = correl(x1, x2);% 计算二维信号（图像）的互相关I = imread("image1.jpg");J = imread("image2.jpg");result = xcorr(I, J);```五、总结MATLAB 互相关运算是一种重要的信号处理和图像处理方法，可以用于衡量两个信号之间的相似性或相关程度。
matlab 互相关函数互相关函数是信号处理中常用的一种方法，在 Matlab 中也有相应的函数和工具可以进行计算和分析。
本文将围绕 Matlab 互相关函数进行详细介绍和应用。
1. 互相关函数简介互相关函数是一种用于计算信号相似性的方法，通常用于比较两个信号之间的相关性。
在 Matlab 中，我们可以使用 xcorr 函数来计算两个向量之间的互相关系数。
这个函数返回的结果包含两个向量之间的相关性系数值以及相对时间的偏移量。
2. xcorr 函数的基本用法xcorr 函数的基本语法如下：y = xcorr(x1,x2)其中 x1 和 x2 分别表示要计算的两个信号，y 表示计算出的互相关系数。
该函数返回的结果是一个向量，包含了两个向量之间的相关性系数值。
下面是一个示例，展示了如何使用 xcorr 函数计算两个随机信号之间的互相关系数：a = rand(1,100);b = rand(1, 100);y = xcorr(a, b);plot(y);运行以上代码，会输出一个图形，其显示两个信号之间的相关性系数。
3. xcorr2 函数的使用除了 xcorr 函数，Matlab 中还有一个 xcorr2 函数可以计算两个矩阵之间的互相关系数。
其语法为：C = xcorr2(A,B)其中 A 和 B 是两个矩阵，C 是计算出的相关系数矩阵。
下面是一个示例，展示了如何使用 xcorr2 函数计算两个随机矩阵之间的相关性：A = rand(3,3);B = rand(3,3);C = xcorr2(A,B)mesh(C);运行以上代码，会输出一个三维图形，其中第三维表示两个矩阵之间的相关性系数。
4. 应用案例以上示例展示了如何使用 xcorr 和 xcorr2 函数计算两个信号、矩阵之间的相关性系数。
在实际应用中，这些函数可以用于很多场景，如：- 信号处理：比较两个音频信号的相似性、计算多路信号之间的延时差等；- 图像处理：比较两张图片之间的相似性、检测目标在图片中的位置等；- 生物信息学：通过比较 DNA 序列之间的相关性来研究物种进化、基因相似性等。
用MATLAB演示互相关算法的应用例子互相关是一种在信号处理和图像处理领域常用的算法，其可以用于找到两个信号之间的相互关系。
MATLAB是一个功能强大的数值计算和科学编程语言，提供了丰富的工具和函数用于实现互相关算法。
下面将介绍两个互相关算法的应用例子，并用MATLAB进行演示。
例子一：音频信号的相似性匹配
假设我们有两段音频信号，分别是原始音频和目标音频。
我们希望找到原始音频中与目标音频最相似的部分。
通过互相关算法可以实现这个目标。
首先，我们需要将音频信号读入MATLAB中。
可以使用MATLAB的audioread函数实现：
```matlab
[inputSignal, Fs] = audioread('input.wav');
[targetSignal, Fs] = audioread('target.wav');
```
读入后的原始音频保存在`inputSignal`变量中，目标音频保存在
`targetSignal`变量中。
[原创]自相关函数和互相关函数计算和作图的整理及一点心得大家好像对这个问题提问得比较多，所以花了一点时间整理如下。
1. 首先说说自相关和互相关的概念。
这个是信号分析里的概念，他们分别表示的是两个时间序列之间和同一个时间序列在任意两个不同时刻的取值之间的相关程度，即互相关函数是描述随机信号x(t),y(t)在任意两个不同时刻t1，t2的取值之间的相关程度，自相关函数是描述随机信号x(t)在任意两个不同时刻t1，t2的取值之间的相关程度。
自相关函数是描述随机信号X(t)在任意两个不同时刻t1，t2的取值之间的相关程度；互相关函数给出了在频域内两个信号是否相关的一个判断指标，把两测点之间信号的互谱与各自的自谱联系了起来。
它能用来确定输出信号有多大程度来自输入信号，对修正测量中接入噪声源而产生的误差非常有效。
----------------------------------------------------------------------------------------------------------------------------------------------事实上，在图象处理中，自相关和互相关函数的定义如下：设原函数是f(t)，则自相关函数定义为R(u)=f(t)*f(-t)，其中*表示卷积；设两个函数分别是f(t)和g(t)，则互相关函数定义为R(u)=f(t)*g(-t)，它反映的是两个函数在不同的相对位置上互相匹配的程度。
那么，如何在matlab中实现这两个相关并用图像显示出来呢？这个问题happy教授给出了完整答案：-----------[转happy教授]---------------------dt=.1;t=[0:dt:100];x=cos(t);[a,b]=xcorr(x,'unbiased');plot(b*dt,a)----------------------------------------------------- 上面代码是求自相关函数并作图，对于互相关函数，稍微修改一下就可以了，即把[a,b]=xcorr(x,'unbiased');改为[a,b]=xcorr(x,y,'unbiased');便可。

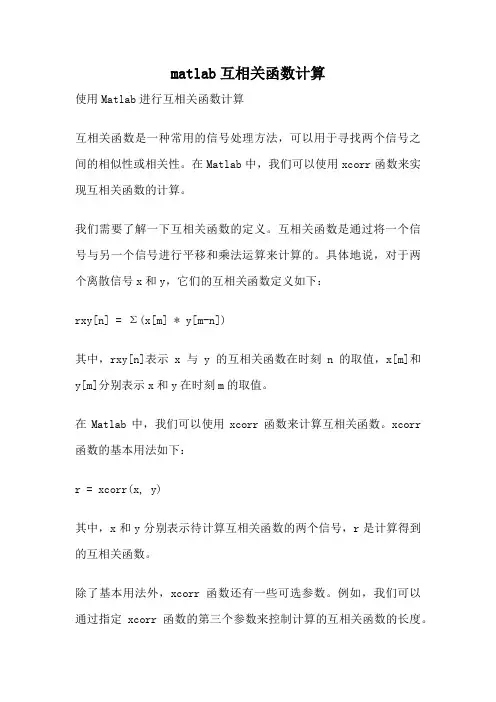

matlab互相关函数计算使用Matlab进行互相关函数计算互相关函数是一种常用的信号处理方法，可以用于寻找两个信号之间的相似性或相关性。
在Matlab中，我们可以使用xcorr函数来实现互相关函数的计算。
我们需要了解一下互相关函数的定义。
互相关函数是通过将一个信号与另一个信号进行平移和乘法运算来计算的。
具体地说，对于两个离散信号x和y，它们的互相关函数定义如下：rxy[n] = Σ(x[m] * y[m-n])其中，rxy[n]表示x与y的互相关函数在时刻n的取值，x[m]和y[m]分别表示x和y在时刻m的取值。
在Matlab中，我们可以使用xcorr函数来计算互相关函数。
xcorr 函数的基本用法如下：r = xcorr(x, y)其中，x和y分别表示待计算互相关函数的两个信号，r是计算得到的互相关函数。
除了基本用法外，xcorr函数还有一些可选参数。
例如，我们可以通过指定xcorr函数的第三个参数来控制计算的互相关函数的长度。
具体地说，如果我们想计算互相关函数的长度为N，则可以使用以下参数：r = xcorr(x, y, N)xcorr函数还可以用于计算归一化的互相关函数。
具体地说，通过指定xcorr函数的第四个参数为'coeff'，我们可以计算归一化的互相关函数。
归一化的互相关函数将取值范围限定在-1到1之间，可以用于比较不同信号之间的相似性。
r = xcorr(x, y, 'coeff')除了xcorr函数外，Matlab还提供了一些其他函数来计算互相关函数。
例如，xcov函数可以计算信号的自相关函数，即将一个信号与自身进行互相关函数的计算。
谱相关函数可以计算频域上的互相关函数，可以用于分析信号的频谱特性。
使用Matlab进行互相关函数的计算是一种方便且高效的方法。
通过掌握xcorr函数的基本用法和一些可选参数，我们可以轻松地计算信号之间的互相关函数，并从中获取有价值的信息。
Matlab中的自相关与互相关分析方法介绍引言：自相关与互相关是信号处理领域中常用的分析方法。
在Matlab中，我们可以利用相关函数进行这些分析。
本文将介绍自相关与互相关的概念，以及在Matlab 中如何利用相关函数进行分析。
一、自相关分析自相关是一种用于分析信号的统计方法，它可以衡量信号在不同时间点间的相关性。
在Matlab中，我们可以使用xcorr函数进行自相关分析。
该函数的基本语法为：[R, lags] = xcorr(x)其中，x是输入信号，R是自相关结果，lags是延迟时间。
自相关分析结果的解释可以通过图形来进行。
可以使用stem函数绘制自相关信号的图像。
例如，下面的代码将绘制自相关结果的图像：stem(lags, R)title('自相关结果')xlabel('延迟时间')ylabel('相关系数')通过图像可以直观地观察到信号在不同时间点间的相关性。
自相关结果的峰值表示信号具有一定的周期性，在延迟时间上可以找到对应的周期。
二、互相关分析互相关用于分析两个信号之间的相关性。
在Matlab中，我们可以使用xcorr函数进行互相关分析。
该函数的基本语法为：[R, lags] = xcorr(x, y)其中，x和y是输入信号，R是互相关结果，lags是延迟时间。
互相关分析的结果也可以通过图形来进行解释。
可以同时绘制两个信号和它们的互相关结果。
例如，下面的代码将绘制两个信号和它们的互相关结果的图像：subplot(2, 1, 1)plot(x)title('信号x')xlabel('时间')ylabel('幅值')subplot(2, 1, 2)plot(y)title('信号y')xlabel('时间')ylabel('幅值')figure()stem(lags, R)title('互相关结果')xlabel('延迟时间')ylabel('相关系数')通过图像可以观察到两个信号之间的相关性。

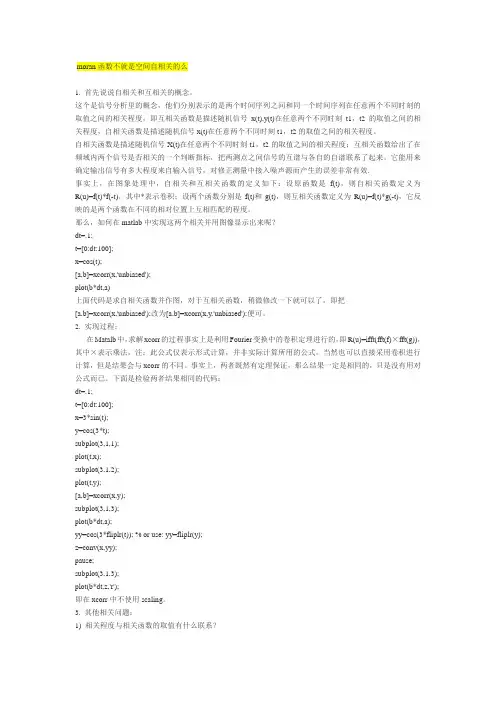

自相关函数和互相关函数的matlab计算和作图1. 首先说说自相关和互相关的概念。
这个是信号分析里的概念，他们分别表示的是两个时间序列之间和同一个时间序列在任意两个不同时刻的取值之间的相关程度，即互相关函数是描述随机信号x(t),y(t)在任意两个不同时刻t1，t2的取值之间的相关程度，自相关函数是描述随机信号x(t)在任意两个不同时刻t1，t2的取值之间的相关程度。
互相关函数给出了在频域内两个信号是否相关的一个判断指标，把两测点之间信号的互谱与各自的自谱联系了起来。
它能用来确定输出信号有多大程度来自输入信号，对修正测量中接入噪声源而产生的误差非常有效.事实上，在图象处理中，自相关和互相关函数的定义如下：设原函数是f(t)，则自相关函数定义为R(u)=f(t)*f(-t)，其中*表示卷积；设两个函数分别是f(t)和g(t)，则互相关函数定义为R(u)=f(t)*g(-t)，它反映的是两个函数在不同的相对位置上互相匹配的程度。
那么，如何在matlab中实现这两个相关并用图像显示出来呢？dt=.1;t=[0:dt:100];x=cos(t);[a,b]=xcorr(x,'unbiased');plot(b*dt,a)上面代码是求自相关函数并作图，对于互相关函数，稍微修改一下就可以了，即把[a,b]=xcorr(x,'unbiased');改为[a,b]=xcorr(x,y,'unbiased');便可。
2. 实现过程：在Matalb中，求解xcorr的过程事实上是利用Fourier变换中的卷积定理进行的，即R(u)=ifft(fft(f)×fft(g))，其中×表示乘法，注：此公式仅表示形式计算，并非实际计算所用的公式。
当然也可以直接采用卷积进行计算，但是结果会与xcorr的不同。
事实上，两者既然有定理保证，那么结果一定是相同的，只是没有用对公式而已。
自相关函数(Autocorrelation function，缩写ACF)是信号处理、时间序列分析中常用的数学工具，反映了同一序列在不同时刻的取值之间的相关程度。
自相关函数在不同的领域，定义不完全等效。
在某些领域，自相关函数等同于自协方差(autocovariance)。
信号处理
在信息分析中，通常将自相关函数称之为自协方差方程。
用来描述信息在不同时间τ的，信息函数值的相关性。
，其中“*”是卷积算符，为取共轭
自相关函数的性质
以下以一维自相关函数为例说明其性质，多维的情况可方便地从一维情况推广得到。
•对称性：从定义显然可以看出R(i) = R(−i)。
连续型自相关函数为偶函数当f为实函数时，有：
当f是复函数时，该自相关函数是厄米函数，满足：
其中星号表示共轭。
•连续型实自相关函数的峰值在原点取得，即对于任何延时τ，均有。
该结论可直接有柯西-施瓦茨不等式得到。
离散型自相关函数亦有此结论。
•周期函数的自相关函数是具有与原函数相同周期的函数。
•两个相互无关的函数（即对于所有τ，两函数的互相关均为0）之和的自相关函数等于各自自相关函数之和。
•由于自相关函数是一种特殊的互相关函数，所以它具有后者的所有性质。
•连续时间白噪声信号的自相关函数是一个δ函数，在除τ = 0 之外的所有点均为0。
•维纳-辛钦定理（Wiener–Khinchin theorem）表明，自相关函数和功率谱密度函数是一对傅里叶变换对：
•实值、对称的自相关函数具有实对称的变换函数，因此此时维纳-辛钦定理中的复指数项可以写成如下的余弦形式：
白噪声的自相关函数为δ函数：
自相关函数和偏相关函数的问题
在时间序列分析的研究中，首先是判别时间序列的稳定性，如果时间序列是平稳的就可以计算这些数据的自相关函数和偏相关函数。
如果自相关函数是拖尾的，偏相关函数是截尾的，那麽数据符合AR（P）模型。
如果自相关函数是截尾的，偏相关函数是拖尾的，那麽数据复合MA( Q )模型
如果自相关函数和偏相关函数都是拖尾的，那麽数据复合ARMA( P,Q )模型。
自相关函数和互相关函数的matlab计算和作图
1. 首先说说自相关和互相关的概念。
这个是信号分析里的概念，他们分别表示的是两个时间序列之间和同一个时间序列在任意两个不同时刻的取值之间的相关程度，即互相关函数是描述随机信号x(t),y(t)在任意两个不同时刻t1，t2的取值之间的相关程度，自相关函数是描述随机信号x(t)在任意两个不同时刻t1，t2的取值之间的相关程度。
互相关函数给出了在频域内两个信号是否相关的一个判断指标，把两测点之间信号的互谱与
各自的自谱联系了起来。
它能用来确定输出信号有多大程度来自输入信号，对修正测量中接入噪声源而产生的误差非常有效.
事实上，在图象处理中，自相关和互相关函数的定义如下：设原函数是f(t)，则自相关函数定义为R(u)=f(t)*f(-t)，其中*表示卷积；设两个函数分别是f(t)和g(t)，则互相关函数定义为R(u)=f(t)*g(-t)，它反映的是两个函数在不同的相对位置上互相匹配的程度。
那么，如何在matlab中实现这两个相关并用图像显示出来呢？
dt=.1;
t=[0:dt:100];
x=cos(t);
[a,b]=xcorr(x,'unbiased');
plot(b*dt,a)
上面代码是求自相关函数并作图，对于互相关函数，稍微修改一下就可以了，即把[a,b]=xcorr(x,'unbiased');改为[a,b]=xcorr(x,y,'unbiased');便可。
2. 实现过程：
在Matalb中，求解xcorr的过程事实上是利用Fourier变换中的卷积定理进行的，即R(u)=ifft(fft(f)×fft(g))，其中×表示乘法，注：此公式仅表示形式计算，并非实际计算所用的公式。
当然也可以直接采用卷积进行计算，但是结果会与xcorr的不同。
事实上，两者既然有定理保证，那么结果一定是相同的，只是没有用对公式而已。
下面是检验两者结果相同的代码：
dt=.1;
t=[0:dt:100];
x=3*sin(t);
y=cos(3*t);
subplot(3,1,1);
plot(t,x);
subplot(3,1,2);
plot(t,y);
[a,b]=xcorr(x,y);
subplot(3,1,3);
plot(b*dt,a);
yy=cos(3*fliplr(t)); % or use: yy=fliplr(y);
z=conv(x,yy);
pause;
subplot(3,1,3);
plot(b*dt,z,'r');
即在xcorr中不使用scaling。
3. 其他相关问题：
1) 相关程度与相关函数的取值有什么联系？
相关系数只是一个比率，不是等单位量度，无什么单位名称，也不是相关的百分数，一般取小数点后两位来表示。
相关系数的正负号只表示相关的方向，
绝对值表示相关的程度。
因为不是等单位的度量，因而不能说相关系数0.7是0.35两倍，只能说相关系数为0.7的二列变量相关程度比相关系数为0.35的二列变量相关程度更为密切和更高。
也不能说相关系数从0.70到0.80与相关系数从0.30到0.40增加的程度一样大。
对于相关系数的大小所表示的意义目前在统计学界尚不一致，但通常按下是这样认为的：
相关系数相关程度
0.00-±0.30 微相关
±0.30-±0.50 实相关
±0.50-±0.80 显著相关
±0.80-±1.00 高度相关。
