下载文档原格式

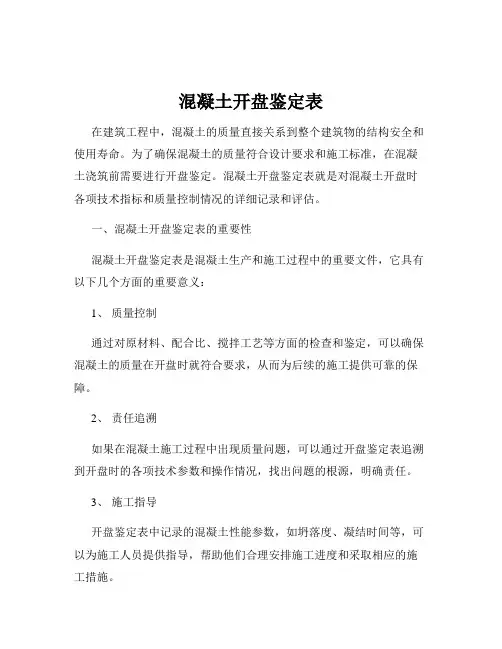

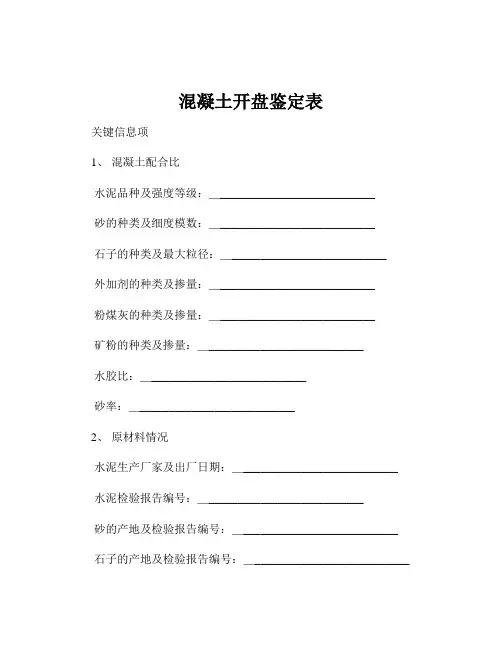

混凝土开盘鉴定表关键信息项1、混凝土配合比水泥品种及强度等级：＿___________________________砂的种类及细度模数：＿___________________________石子的种类及最大粒径：＿___________________________外加剂的种类及掺量：＿___________________________粉煤灰的种类及掺量：＿___________________________矿粉的种类及掺量：＿___________________________水胶比：＿___________________________砂率：＿___________________________2、原材料情况水泥生产厂家及出厂日期：＿___________________________水泥检验报告编号：＿___________________________砂的产地及检验报告编号：＿___________________________石子的产地及检验报告编号：＿___________________________外加剂的生产厂家及检验报告编号：＿___________________________粉煤灰的生产厂家及检验报告编号：＿___________________________矿粉的生产厂家及检验报告编号：＿___________________________水的来源及检验报告编号：＿___________________________3、混凝土性能指标设计强度等级：＿___________________________坍落度要求：＿___________________________初凝时间要求：＿___________________________终凝时间要求：＿___________________________4、鉴定结果混凝土拌合物的和易性：＿___________________________混凝土强度试件的留置组数及编号：＿___________________________11 协议目的本协议旨在对混凝土开盘进行鉴定，确保混凝土的质量符合设计要求和相关标准规范，保障工程建设的质量和安全。

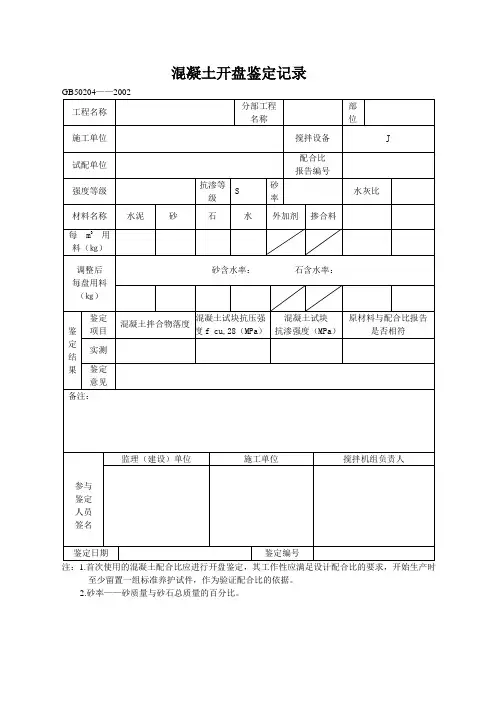

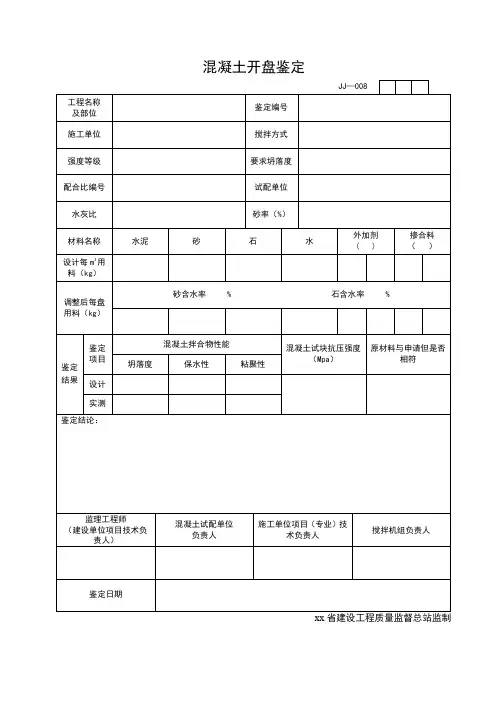

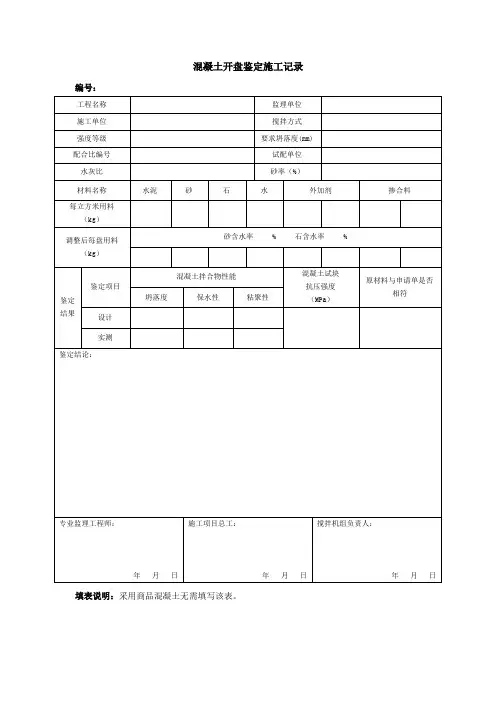

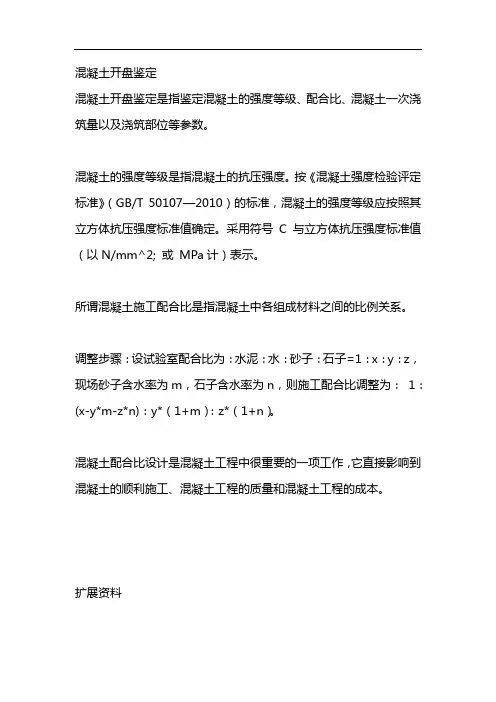

混凝土开盘鉴定混凝土开盘鉴定是指鉴定混凝土的强度等级、配合比、混凝土一次浇筑量以及浇筑部位等参数。
混凝土的强度等级是指混凝土的抗压强度。
按《混凝土强度检验评定标准》（GB/T 50107—2010）的标准，混凝土的强度等级应按照其立方体抗压强度标准值确定。
采用符号C与立方体抗压强度标准值（以N/mm^2; 或MPa计）表示。
所谓混凝土施工配合比是指混凝土中各组成材料之间的比例关系。

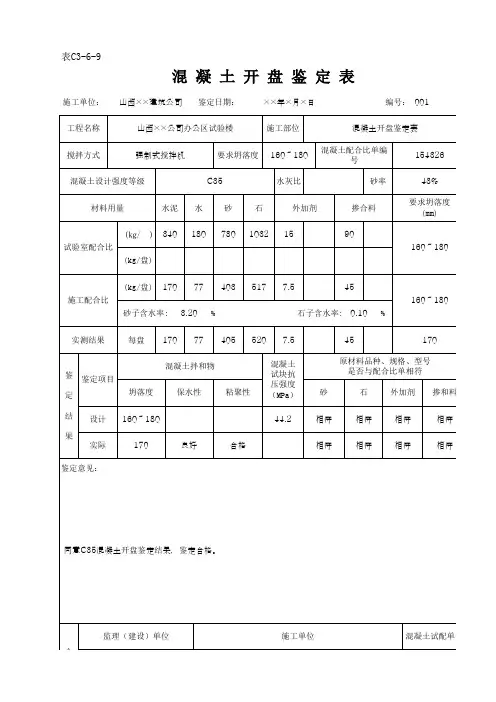

调整步骤：设试验室配合比为：水泥：水：砂子：石子=1：x：y：z，现场砂子含水率为m，石子含水率为n，则施工配合比调整为：1：(x-y*m-z*n)：y*（1+m）：z*（1+n）。

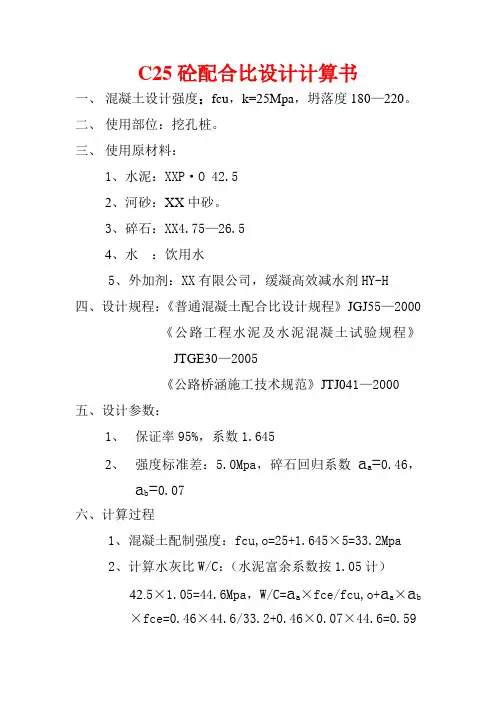

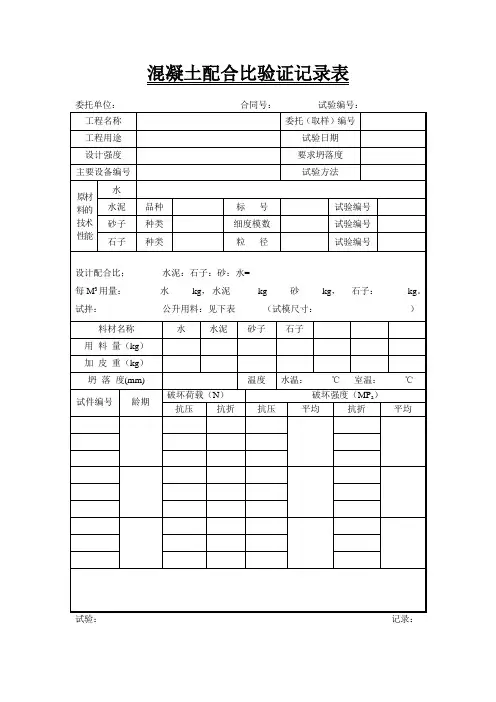

混凝土配合比设计是混凝土工程中很重要的一项工作，它直接影响到混凝土的顺利施工、混凝土工程的质量和混凝土工程的成本。
扩展资料混凝土是非均质的三相体，即固体、液体和气体。
两种相接触的面称为界面，混凝土中界面的存在是无法避免的，对混凝土性能产生不良影响。
混凝土拌合物三相所占的体积大致为，固相占总体积的73%~84%、液相占15%~22%、气相占1%~5%。
三相的体积并非一成不变，在建筑后的凝结硬化过程中，三相所占的体积将不断的发生变化，但终凝以后变化减少，表现为总体积和液相在减少，而气相却在增加，主要是液相流失、蒸发和被固相所吸收造成。
另外，三相的体积也会随环境条件的变化而发生变化。
三相体积的改变是混凝土产生裂缝主要原因之一，尤其是混凝土产生终凝之前较为明显（即通常认为随行收缩，干燥收缩等引起的裂缝），但这种裂缝如果在浇筑后及时采取有效的养护措施，能够获得明显的控制效果。
在进行混凝土配合比的设计，就是在满足相关要求的前提下，尽量减少三相体体积的变化，通过试样将三相体得体积调整到最佳比例。
